计算机技术的地质图件坐标系转换
坐标系转换方法和技巧
坐标系转换方法和技巧1.二维坐标系转换：二维坐标系转换是将平面上的点从一个坐标系转换到另一个坐标系中。
常用的方法有旋转、平移和缩放。
-旋转：通过改变坐标系的旋转角度，可以将点从一个坐标系转换到另一个坐标系。
-平移：通过改变坐标系的平移量，可以将点从一个坐标系平移到另一个坐标系。
-缩放：通过改变坐标系的比例尺，可以将点从一个坐标系缩放到另一个坐标系。
2.三维坐标系转换：三维坐标系转换是将空间中的点从一个坐标系转换到另一个坐标系中。
常用的方法有旋转、平移和缩放。
-旋转：通过改变坐标系的旋转角度，可以将点从一个坐标系转换到另一个坐标系。
-平移：通过改变坐标系的平移量，可以将点从一个坐标系平移到另一个坐标系。
-缩放：通过改变坐标系的比例尺，可以将点从一个坐标系缩放到另一个坐标系。
3.地理坐标系转换：地理坐标系转换是将地球表面点的经纬度坐标转换为平面坐标系（如UTM坐标系）或其他地理坐标系中的点。
常用的方法有投影转换和大地坐标转换。
-投影转换：根据不同的地理投影模型，将地理坐标系中的点投影到平面上。
常用的地理投影包括墨卡托投影、兰伯特投影等。
-大地坐标转换：根据椭球模型和大地测量的理论，将地理坐标系中的点转换为具有X、Y、Z三维坐标的点。
常见的大地坐标系包括WGS84和GCJ-02等。
4.坐标系转换的技巧：-精度控制：在坐标系转换过程中，需要注意精度的控制，以确保转换后的坐标满足要求。
-参考点选择：在坐标系转换过程中，选取合适的参考点可以提高转换的准确性和稳定性。
-坐标系转换参数的确定：在进行坐标系转换时，需要确定旋转角度、平移量和比例尺等参数，可以通过多点共面条件、最小二乘法等方法进行确定。
-转换效率优化：针对大规模的坐标系转换，可以采用分块处理、并行计算等技术来提高转换效率。
在进行坐标系转换时，需要根据具体的需求选择适当的方法和技巧，并结合具体的软件工具进行实现。
同时，还需要注意坐标系转换的精度和准确性，确保转换结果符合要求。
地质类geomap、CorelDRAW,mapgis,ps转化流程
对于地质类图鉴的转化问题1.问：AutoCAD图件转换为GeoMap图件操作流程是什么？答：1)将AutoCAD标准格式dwg图件在AutoCAD软件中打开，然后另存为dxf格式；2)打开GeoMap图形转换工具。
然后单击“导入”菜单下的“dxf数据导入”。
在弹出的打开窗口中打开需要转换的dxf图件；3)图件在图形转换工具工作区打开之后，单击“文件”菜单下的“另存为”，将图件另存至指定位臵。
2.问：CorelDraw图件通过dxf文件转换GeoMap图件操作流程是什么？答：1)在CorelDraw中将要转换的*.cdr标准图件打开，然后单击“文件”菜单下的“另存为”，将该图件另存为dxf格式；2)打开Geomap图形转换工具。
然后单击“导入”菜单下的“dxf数据导入”。
在弹出的打开窗口中打开另存所得的dxf图件；3)图件在图形转换工具工作区打开之后，单击“文件”菜单下的“保存”或“另存为”，将图件另存至指定位臵。
注：A.CorelDraw9更高版本（例如：CorelDraw12、CorelDraw13等）另存所得dxf文件会比较大，转换有些慢，需要耐心等待。
B.CorelDraw9更高版本（例如：CorelDraw12、CorelDraw13等）另存所得dxf文件在Geomap图形转换工具中打开后，图件看起来特别的黑且乱，这是由于所有的曲线当前状态为抛物线光滑状态且线较粗所造成的，只需保存或另存为*.gdb格式后，在Geomap软件中进行批量修改、同属性修改或图层样式管理即可。
C.由于dxf格式为AutoCAD DXF交换的格式，目前只支持基本的点线和文本的操作，不支持面图元。
所以CorelDraw另存为dxf格式后，原有的面图元会丢失。
但，这些面图元的外边线一直存在。
后期可以通过Geomap的单线构面、多线构面、交叉线构面等操作恢复原有面图元。
3.问：Coreldraw另存为dxf格式，在“图形转换工具”中进行导入后，发现多出很多不需要的图元，为什么？答：这是由于coreldraw另存dxf文件时，输出图层没有控制好所造成的。
坐标系转换方法
坐标系转换方法
坐标系转换的方法有多种，以下是三种主要的方法：
1. 线性变换法：这种方法将原始坐标系中的点映射到新的坐标系中。
通过选择合适的矩阵，可以将坐标变换为新的形式。
线性变换法在处理平面坐标系时特别有效。
2. 多项式拟合法：这种方法利用多项式来拟合两个坐标系之间的关系。
通过找到一组对应点，并拟合出多项式方程，可以将一个坐标系中的点转换为另一个坐标系中的点。
这种方法适用于任何维度的坐标系转换。
3. 最小二乘法：这种方法利用最小二乘原理，通过优化误差平方和，找到最佳的坐标转换方法。
它可以用于各种类型的坐标系转换，包括线性变换、多项式拟合等。
最小二乘法对于处理具有大量数据点的复杂转换非常有效。
这些方法都有其适用范围和优缺点，在实际应用中需要根据具体情况选择最合适的方法。
大地坐标系与空间直角坐标系的相互转换python
大地坐标系与空间直角坐标系的相互转换Python在地理信息系统（GIS）中，常常需要将大地坐标系（地理坐标系）与空间直角坐标系（笛卡尔坐标系）进行相互转换。
大地坐标系使用经纬度来表示地球表面上的任意点，而空间直角坐标系使用直角坐标来表示点在三维空间中的位置。
Python提供了一些库和工具，可以方便地进行这种转换。
大地坐标系与空间直角坐标系的基本概念大地坐标系（地理坐标系）大地坐标系是一种用经纬度来表示地球表面上任意点的坐标系。
经度表示点相对于本初子午线的位置（东经为正、西经为负），纬度表示点相对于赤道的位置（北纬为正、南纬为负）。
空间直角坐标系（笛卡尔坐标系）空间直角坐标系是一种使用直角坐标来表示点在三维空间中的位置的坐标系。
在空间直角坐标系中，每个点的位置由其相对于三个互相垂直的坐标轴的坐标值确定。
大地坐标系与空间直角坐标系的转换大地坐标系与空间直角坐标系之间的转换涉及到各种地球椭球参数和数学公式。
幸运的是，Python的一些库和工具已经实现了这些转换，使得我们可以很方便地进行转换操作。
Geopy库Geopy是一个Python库，提供了许多地理坐标系之间相互转换的功能。
使用Geopy，我们可以方便地进行大地坐标系到空间直角坐标系的转换。
首先，我们需要安装Geopy库。
可以使用pip命令来进行安装：pip install geopy接着，我们可以使用以下代码将大地坐标系的经纬度转换为空间直角坐标系的三维坐标：```python from geopy import Point from geopy.distance import distance定义大地坐标系的经纬度latitude = 40.7128 longitude = -74.0060将经纬度转换为空间直角坐标系的三维坐标point = Point(latitude, longitude) x, y, z = point.to_cartesian() print(f。

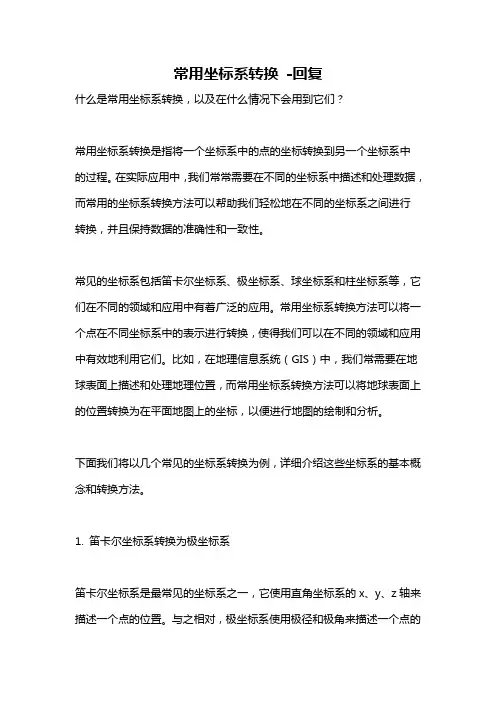

常用坐标系转换 -回复
常用坐标系转换-回复什么是常用坐标系转换，以及在什么情况下会用到它们？常用坐标系转换是指将一个坐标系中的点的坐标转换到另一个坐标系中的过程。
在实际应用中，我们常常需要在不同的坐标系中描述和处理数据，而常用的坐标系转换方法可以帮助我们轻松地在不同的坐标系之间进行转换，并且保持数据的准确性和一致性。
常见的坐标系包括笛卡尔坐标系、极坐标系、球坐标系和柱坐标系等，它们在不同的领域和应用中有着广泛的应用。
常用坐标系转换方法可以将一个点在不同坐标系中的表示进行转换，使得我们可以在不同的领域和应用中有效地利用它们。
比如，在地理信息系统（GIS）中，我们常需要在地球表面上描述和处理地理位置，而常用坐标系转换方法可以将地球表面上的位置转换为在平面地图上的坐标，以便进行地图的绘制和分析。
下面我们将以几个常见的坐标系转换为例，详细介绍这些坐标系的基本概念和转换方法。
1. 笛卡尔坐标系转换为极坐标系笛卡尔坐标系是最常见的坐标系之一，它使用直角坐标系的x、y、z轴来描述一个点的位置。
与之相对，极坐标系使用极径和极角来描述一个点的位置。
极径表示点到原点的距离，而极角表示点与参考方向之间的夹角。
将一个点的笛卡尔坐标(x, y)转换为极坐标(r, θ)的过程可以通过下面的公式来实现：r = sqrt(x^2 + y^2)θ= atan(y/x)其中sqrt表示平方根，atan表示反正切函数。
该公式可以从笛卡尔坐标系的定义中推导得出。
2. 笛卡尔坐标系转换为球坐标系球坐标系是一种用来描述三维空间中的点的坐标系，它使用球心、极径、极角和方位角来表示一个点的位置。
将一个点的笛卡尔坐标(x, y, z)转换为球坐标(r, θ, φ)的过程可以通过下面的公式来实现：r = sqrt(x^2 + y^2 + z^2)θ= acos(z/r)φ= atan(y/x)其中acos表示反余弦函数，atan表示反正切函数。
同样，该公式可以从笛卡尔坐标系的定义中推导得出。
地理信息中各种坐标系区别和转换总结
地理信息中各种坐标系区别和转换总结地理坐标系（Geographic Coordinate System）是基于地球椭球体的一个球面坐标系，以经度和纬度表示地球表面的位置。
地理坐标系通常使用地理坐标转换模型（如大地测量系统、WGS84等）来计算地球表面上的点的位置。
地理坐标系的优点是可以用来表示全球范围的数据，但缺点是在大范围内计算距离和面积时存在巨大误差。
平面坐标系（Planar Coordinate System）是基于平面上直角坐标系的一种坐标系统，以x和y坐标表示点的位置。
平面坐标系通常使用笛卡尔坐标系来表示地球表面上的点，例如，UTM坐标系将地球表面细分为多个区域并使用不同的投影方式计算点的位置。
平面坐标系的优点是可以更准确地计算距离和面积，但缺点是只适用于特定区域。
投影坐标系（Projected Coordinate System）是一种将三维地理坐标投射到二维平面上的坐标系统，通常用来在平面上显示地球表面的地理信息。
投影坐标系使用投影方法将地球的经纬度坐标转换为平面坐标，以便更好地显示和分析地理数据。
常见的投影坐标系有等角圆锥投影、墨卡托投影、极射赤面投影等。
不同的投影方法适用于不同区域和需求，因此选择适当的投影坐标系对于数据的正确性非常重要。
在进行坐标系转换时，需要考虑从一个坐标系转换到另一个坐标系可能引起的数据变形和误差。
常见的坐标系转换方法有投影转换和转换模型。
投影转换是将地理坐标系转换为平面坐标系或相反的过程，通常使用投影参数和转换公式来进行计算。
转换模型是通过数学模型和参数来进行坐标系转换，例如，大地测量系统（Geodetic Datum）用于将地理坐标转换为不同的投影坐标系。
需要注意的是，在进行坐标系转换时需要考虑坐标系的准确性和转换参数的正确性。
不正确的坐标系转换可能导致数据的位置错误和计算的不准确性。
因此，在进行坐标系转换时应该参考相关的参考资料和专业的软件工具，确保数据的正确性和可靠性。
常用地质图件转换方法与应用技巧
164管理及其他M anagement and other常用地质图件转换方法与应用技巧王秀春，张 超（河北金厂峪矿业有限责任公司，河北 唐山 063000）摘 要：在矿山地质日常工作中，MAPGIS 和AUTOCAD 是最常用的软件，两个软件在实际应用中有各自的特点和习惯性使用范围，不同格式的地质图件进行相互转换成为工作中经常遇到的情况。
笔者在实际工作中积累了一些操作技巧和经验，这些技巧和经验可以帮助我们在图形文件转换中提高工作质量，从而得到更完美的效果。
关键词：MAPGIS ；AUTOCAD ；格式转换中图分类号：P208 文献标识码：A 文章编号：11-5004（2021）15-0164-2收稿日期：2021-08作者简介：王秀春，男，生于1975年，本科，工程师，研究方向：矿山地质。
1 概述科技发展日新月异，地质勘探水平也随之提升，在矿山地质日常工作中，MAPGIS 以及AUTOCAD （以下简称：CAD）软件是我们最常用的绘图软件，两种软件应用范围略有不同，实际工作中又需要进行信息交换，本文试图通过日常积累的实际工作经验，对两种格式的问文件间进行转化做具体阐述。
MAPGIS 是一款地理信息系统软件，在软件设计方面凸显“专业”特征，是较为先进的智能软件系统。
主要通过点、线、区的形式来显示：点——是地理信息数据中点状物的统称，包括：各种标注、地名、文字、和大量的地质符号等，其位置是由控制点而定的，并且可以通过编辑属性来实现较为复杂的功能，这些点图元数据都保存在点文件中，其后缀为WT ；线——是地图中线状物的表现形式，包括有水系、道路、边界等，这些都是有线图元来编辑，其后缀为WL ；区——是由弧段组成的封闭的线型，可以用各种花纹图案和颜色来充填的一个封闭区域所绘制而成的。
如各省的行政区、湖泊、土地农田的面积等，这些表示面的图元信息都保存在区文件里，其后缀为WP。
CAD 是一款多功能的制图软件，由于其操作页面相对简单，日常使用入手快，拥有很好的图形功能，且可以用多种方法进行拓展功能的实现，可实现多种图形格式的相互转换，数据交换功能较之其他软件效果较好，可以支持很多的平台以及设备，因此成为矿山地质工作最常见的制图工具。
使用坐标转换技术实现不同坐标系之间的转换
使用坐标转换技术实现不同坐标系之间的转换坐标转换是地理信息系统（GIS）中的一个重要应用，它可以将不同坐标系之间的数据进行转换和集成，从而使得不同坐标系下的地理数据能够相互对比和分析。
坐标转换技术的发展，为地理空间数据的处理和应用提供了更加便捷和灵活的方法。
一、坐标系统基础要理解坐标转换技术，首先需要了解坐标系统的基础知识。
在地理空间数据中，每一个地理位置都可以用坐标来描述，不同坐标系统下的坐标值可能不同。
常见的坐标系统有地理坐标系统（经纬度）和平面坐标系统（投影坐标系）。
地理坐标系统使用经度和纬度来确定地球上的位置，以地球为参照物。
经度表示东西方向，纬度表示南北方向。
而平面坐标系统则是将地球表面展开到一个平面上，使用直角坐标系来表示地理位置。
二、坐标转换方法在不同坐标系统之间进行转换，需要借助数学和几何的方法。
常见的坐标转换方法包括地理坐标到平面坐标的转换，以及平面坐标到地理坐标的转换。
1. 地理坐标到平面坐标的转换地理坐标转换为平面坐标的过程，就是将地球上的经纬度位置映射到一个平面上。
这涉及到大地测量学中的椭球体模型和坐标系统的定义。
在地理坐标到平面坐标的转换中，常用的方法是将经纬度转换为投影坐标系下的坐标。
这需要使用地理坐标系到投影坐标系的转换公式，该公式可以根据具体的投影方式、椭球体参数和投影中央经线来确定。
2. 平面坐标到地理坐标的转换与地理坐标转换为平面坐标相反，平面坐标到地理坐标的转换是将平面上的坐标位置反映到地球上。
这需要使用反向的转换公式。
平面坐标到地理坐标的转换涉及到椭球体参数、投影方式和中央经线等参数的定义。
通过这些参数和反向的转换公式，可以将平面上的坐标值转换为经纬度值。
三、坐标转换的应用坐标转换技术在GIS中有着广泛的应用。
几乎所有的GIS数据都需要进行坐标转换。
下面介绍几个坐标转换的应用场景。
1. 地图投影地图投影是将地球表面映射到一个平面上的过程。
在进行地图投影时，需要根据源数据的坐标系统和显示的需求选择合适的投影方式，然后对坐标进行转换。
