电路故障中考典型题型提高训练
2020-2021中考物理(家庭电路故障提高练习题)压轴题训练及答案解析
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。
那么可以判定故障是（）A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】【分析】【详解】AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
电路故障专项练习题(含答案)
实用文档电路故障分析及考题汇编一、方法介绍1.电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。
对于电路的简化概括为如下几种方法：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动；⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。
经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。
2.电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。
3.电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。
4.主要电路故障故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动原因：电路某处接触不良排除方法：把松动的地方拧紧故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3（也就是做题最常见的故障）：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中一般判断电路时都是把电压表当做断路是应为它的电阻很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R 因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压原因2：电流表与电压表位置互换这样灯泡就被几乎没有电阻的电流表（它接到了电压表的位置上）短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数补充一下：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压）故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻故障5：闭合开关后，无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2:灯泡被导线或电流表短路实用文档二．电路故障分析症状”1：用电器不工作。
【中考物理】电路故障分析题型专项训练(含解析)
一．选择题（共30小题）1．如图所示，当闭合开关S后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（）A．电流表断路，或开关S接触不良B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良C．电流表断路和两个灯泡灯丝都断了D．从M点开始，经过灯泡L2到N点的这一段电路中有断路2．如图所示的电路，电源电压保持不变，闭合开关S，发现灯L不亮，电阻R和灯L中仅有一个出现了故障。
关于S闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（）A．两电表示数都不变，L断路 B．两电表示数都变化，R短路C．两电表示数都变化，R断路 D．仅一个电表示数变化，L短路3．如图所示，电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。
用电压表进行测量时，测得A、B两点之间的电压为零，B、C两点之间的电压为4.5V。
则下列判断中正确的是（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了B．C．开关接触不良D．灯泡L2被短路4．小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（）A．可能L1开路 B．可能L2短路C．可能V1和V2所选量程不相同，L1短路D．可能V1和V2所选量程不相同，电路各处完好5．小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A．滑动变阻器接触不良 B．开关接触不良C．小灯泡两端短路 D．灯泡的钨丝断了6．如图所示，闭合开关，两灯都不亮。
为检查故障，某同学先用电压表与灯L1并联，观察到电压表无示数，再将电压表与灯L2并联，观察到电压表有示数，那么电路中出现的故障是（）A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路7．小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮。
电流和电路 提升训练及答案

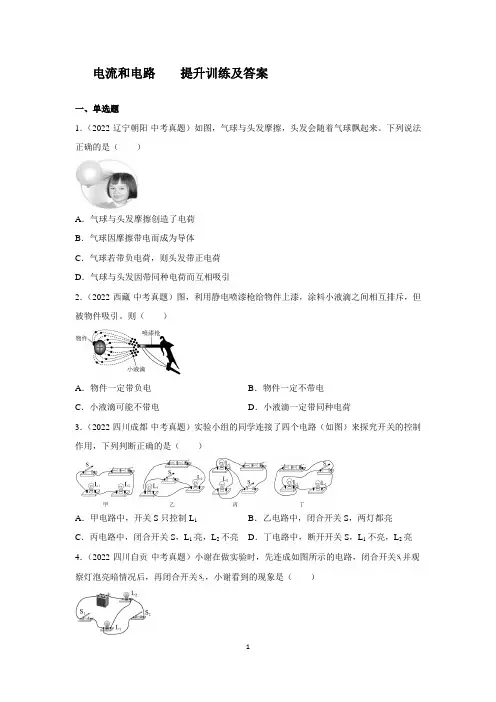

电流和电路提升训练及答案一、单选题1．（2022·辽宁朝阳·中考真题）如图，气球与头发摩擦，头发会随着气球飘起来。
下列说法正确的是（）A．气球与头发摩擦创造了电荷B．气球因摩擦带电而成为导体C．气球若带负电荷，则头发带正电荷D．气球与头发因带同种电荷而互相吸引2．（2022·西藏·中考真题）图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。
则（）A．物件一定带负电B．物件一定不带电C．小液滴可能不带电D．小液滴一定带同种电荷3．（2022·四川成都·中考真题）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A．甲电路中，开关S只控制L1B．乙电路中，闭合开关S，两灯都亮C．丙电路中，闭合开关S，L1亮，L2不亮D．丁电路中，断开开关S，L1不亮，L2亮4．（2022·四川自贡·中考真题）小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来不亮D．两只灯泡开始都亮，后来不亮5．（2022·山东泰安·中考真题）如图所示，灯泡、串联的电路是（）A．B．C．D．6．（2022·重庆·中考真题）如图所示为一种新型“水温感应龙头”。
自带水流发电电源。
当水流温度低于40℃。
感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。
下列电路设计能实现该功能的是（）A．B．C．D．7．（2022·湖南常德·中考真题）用塑料梳子梳头发时，头发容易被梳子“粘”起。
下列现象中“粘”的原因与其相同的是（）A．两个铅柱底面削平挤压后能“粘”在一起B．干燥的天气里，化纤布料的衣服容易“粘”在身上C．用湿手拿冰冻的东西，手被粘住了D．用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口8．（2022·山东泰安·中考真题）如图所示电路中，电源电压恒定。
备战中考物理家庭电路故障提高练习题压轴题训练附答案
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．2．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
初中电路故障专题训练
初中电路故障专题训练(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电路故障专题训练1.如图，当开关S 闭合时，灯L 1、L 2均不亮。
某同学用一根导线去检查故障。
他将导线先并接在灯L 1两端时，发现灯L 2亮，灯L 1两端时，，然后并接在灯L 2两端时，发现两灯均不亮。
由此判断（ ）A ．灯L1开路B ．灯L1短路C ．灯L2开路D ．灯L2短路2．如图，电源电压不变。
闭合电键S ，灯L 1、L 2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ ）A ．灯L1短路B ．灯L2短路C ．灯L1开路D ．灯L 2开路3．同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。
请判断出现该现象的原因可能是（ ） A. 灯泡被短路 B. 开关被断开 C. 灯丝被烧断 D. 滑动变阻器被烧断4．图所示的电路中电源电压为3V ，当闭合S 后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB 间的电压为0V ，BC 间的电压为3V ，造成这种现象的原因是__________；如发现L1、L2均不亮，用电压表测得AB 间的电压为0V ，BC 间的电压为3V ，造成这种现象的原因是_________5．如图所示，某同学在闭合开关S 后发现电路不能正常工作，已知电路每次只有一个故障。
则下列情况中电路故障可能是：（1）电流表示数为0，电压表示数为电源电压，则故障原因为_________________。
（2）电流表、电压表的示数均为0，则故障原因是____。
（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是____6．如图是某同学做实验时的电路图。
闭合开关S 后，发现灯泡L 1、L 2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ） A.电源正极与a 之间断路 、L 1、b 之间断路 、L 2、c 之间断路 与电源负极之间断路7．小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。
中考物理总复习《电路故障分析》专项测试题(附带答案)
中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。
备战中考物理家庭电路故障的分析问题提高练习题压轴题训练含答案解析
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S 该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻 短路 【解析】 【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路故障提高训练
1.如图3所示的电路，电源电压恒定不变，闭合电键S 发现小灯L 不亮，若电路中只有一处故障，且只发生在灯L 或电阻R 上，为检测故障所在，下列做法和判断正确的是（ ） A ．用电压表并在灯L 两端，电压表无示数，则灯L 一定短路 B ．用电压表并在电阻R 两端，电压表无示数，则电阻R 可能短路 C ．用一个检测小灯L ′并联在电阻R 两端，若灯L ′亮，则灯L 一定短路 D ．用一个检测小灯L ′并联在电阻R 两端，若灯L ′不亮，则灯L 一定断路
2.在图1所示的电路中，电源电压不变，闭合电键S ，电路正常工作。
一段时间后，灯熄灭，且只有一只电表示数变大，若灯和电阻只有一处发生故障，则
（ ）
A ．电流表示数变大，小灯L 可能断路
B ．电流表示数变大，电阻R 可能短路
C ．电压表示数变大，小灯L 可能短路
D ．电压表示数变大，电阻R 一定断路
3.在如图2所示的电路中，电源电压保持不变。
当电键S 闭合后，电路正常工作，一会儿后灯L 熄灭，电压表V 的示数发生变化。
若电路故障只发生在电阻R 或小灯L 上，则故障是
（ ）
A ．当电压表V 的示数变大时，一定是小灯L 断路
B ．当电压表V 的示数变大时，一定是电阻R 断路
C ．当电压表V 的示数变小时，一定是小灯L 短路
D ．当电压表V 的示数变小时，一定是电阻R 短路
4.在图5所示的电路中，电源电压保持不变。
当电键S 闭合后，电压表V 的示数始终为电源电压。
若电路
中只有一处故障，且只发生在电阻R 或灯泡L 处，则在下列方法中，不能直接判断出故障的是 （ ）
A 在电路中串联一个完好的电流表。
B 用一个完好的电流表替换灯泡L 。
C 用一个完好的小灯泡替换灯泡L 。
D 用一根完好的导线替换灯泡L 。
图2
图1
图3
5．在图3所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间后，灯熄灭，且只有一只电表的示数变大。
若电路中只发生一处故障，且只发生在灯L 或电阻R 上，将两个用电器位置对换后，下列判断正确的是
( )
A 两电表的指针均无偏转，则L 短路。
B 两电表的指针均无偏转，则R 短路。
C 两电表的指针均发生偏转，则L 短路。
D 两电表的指针均发生偏转，则R 短路。
6．如图3所示的电路中，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。
已知电路中只有一处故障，且只发生在灯L 或电阻R 上，则下列判断正确的是 （ ）
A 将电流表串联在电路中，若电流表无示数，则一定是灯L 断路。
B 将电流表串联在电路中，若电流表有示数，则一定是灯L 短路。
C 将电压表并联在灯L 两端，若电压表有示数，则一定是电阻R 短路。
D 将电压表并联在灯L 两端，若电压表无示数，则一定是电阻R 断路。
7．如图3是小文同学研究串联电路中电流、电压特点的实物连接图，当电键闭合时，灯L 1亮，灯L 2不亮，电流表有示数电压表无示数。
则故障原因可能是 （ ）
A L 1断路
B L 1短路
C L 2断路
D L 2短路
8、在图3所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作。
—段时间后，发现三个电表中只有—个电表的示数发生了变化。
若电路故障只发生在灯L 1或L 2上，则 ········ ( )
A 电流表A 1与电流表A 2示数的差值可能不变。
B 电压表V 与电流表A l 示数的比值一定不变。
C 电流表A l 的示数可能发生了变化。
D 电流表A 2的示数一定发生了变化。
9．在图3所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作。
一段时间后，三个电表中只有一个电表的示数变大。
若电路中只有一处故障，且只发生在电阻R 1或R 2处，则下列判断中正确的是 （ ）
A 若电压表V 1示数变大，则电阻R 1短路。
B
若电压表
V 1示数变大，则电阻R 2短路。
C 若电压表
V
2示数变大，则电阻R
1断路。
D 若电压表V 2示数变大，则电阻R 2断路。
L 2
L 1
S
图3。
