接地装置安装施工方案
接地装置制作安装施工方案
接地装置制作安装施工方案1､施工方案(1)､接地极的制作及安装①､镀锌圆钢采用切割机下料,切割面外观无毛刺｡②､接地极单体长度为2500㎜,下料斜口长度为120㎜,壁厚3.5mm｡(2)､户外防雷接地母线安装户外接地母线按图纸设计要求采用-60×6和-80×8镀锌扁钢做接地母线,其中,500kV或220kV设备和主变､厂变及启动/备用变压器的接地线采用-80×8镀锌扁钢,其它电气设备的接地采用-60×6镀锌扁钢,扁钢在土中侧立,与扁钢管箍进行搭接焊,焊接长度大于2倍的扁钢宽度｡(3)､防腐措施焊接完毕后,在焊接处先刷一遍防锈漆,再刷一遍沥青漆｡500KV升压站采用-80×8热镀锌扁钢为水平接地极,地网防腐采用牺牲阳极保护的阴极保护法｡2､施工工艺流程室外接地母线安装施工工序:↓室内接地母线安装施工工序:(五)､保证工期的措施施工用接地极､扁钢等材料提前准备,并做好使用计划,避免影响施工｡(六)､技术措施1､施工时,按设计图用皮尺放出接地网路线和接地体位置的石灰线,由于与电气安装交叉施工以及天气下雨等因素影响,石灰线保护较困难,因而放样一段及时开挖一段｡1､压风机房地下接地干线敷设在-0.8m,接地体敷设完后的沟内回填土不应夹有石块和建筑垃圾等,以免对地线的机械损伤或增大阻抗,在回填土时应分层夯实｡2､烟囱避雷针接地装置为独立的集中接地装置,接地电阻不大于10欧,接地干线的埋设深度在-0.8m以下,距压风机房的距离大于 1.5m,避雷针集中接地装置不与厂区接地网相连,且与厂区接地网的距离大于3m.3､4､明敷接地线敷设时,应先把扁钢调直,然后在安装处量好尺寸,用墨斗盒弹出水平线,水平线距地面200mm,沿水平线敷设接地干线,在水平段上不得有高低起伏及弯曲等情况｡5､不得利用蛇皮软管､管道保温层的金属外皮或金属网以及电缆金属护层做接地线｡7､地线敷设完毕后,先由工地质检员进行二级验收,再经项目部､监理公司完成回填验收合格后方可回填地线沟,不得未经监理公司验收擅自回填｡2 质量标准及要求7.2.1 室外接地系统布置安装7.2.1.1 接地极按照设计要求用长度为2500mm的镀锌钢管,接地极与接地线之间的连接采用电焊焊接｡接地极安装前,先用100mm×100mm×10mm的钢板和Φ32､长100mm的焊管焊制几个帽子在安装接地极时使用,以防止使垂直接地极顶部劈裂和变形｡接地极要垂直打入地下,安装后的接地极顶部应无严重的劈裂｡7.2.1.2 主厂房地下接地干线敷设在-0.8m,主厂房接地干线与底部深于0.8m的沟道交叉时,应将接地干线局部埋深穿过沟底｡接地线敷设应距建筑物外墙2-3m,且尽量躲开沟道,在无法躲过而必须穿过沟道的情况下,则必须使地线穿水煤气管埋深穿过沟底,切勿使接地干线断开｡对于所有地线通过地面的地点及导线通过混凝土基础､墙面､楼板的地点,也必须使地线穿水煤气管保护｡沿钢柱引上及引下的接地线需沿钢柱内侧敷设,并穿水煤气管保护｡在接地线跨越建筑物伸缩缝､沉降缝处时,应设置补偿器｡补偿器可用接地线本身弯成弧状代替｡7.2.1.3 室外所有的220kV配电设备均应通过接地线连到主接地网,接地线均采用60×6扁钢｡主接地线采用截面积为80×8热镀锌扁钢｡架构､设备支架等采用60×6热镀锌扁钢与主接地线相连接｡7.2.1.4 现场混凝土制成的电缆沟内,用于安装电缆支架的预埋扁钢在电缆沟两端应与主地线连接,采用焊接｡7.2.1.5 对于辅助生产车间的起重机轨道､运输皮带的钢梁､高压配电间栅栏门铰链处､变压器安全护网及高､低压母线绝缘子支撑角钢､控制电缆的金属护层也必须接地,起重机轨道至少必须有两点接地｡7.2.1.6 对于烟囱防雷接地设独立避雷针保护,避雷针通过钢筋引下至距地面+100mm处,再和接地装置相连接｡接地干线的埋设深度在-1.0m以下,距建筑物的距离大于3m｡避雷针之间､避雷针与钢内筒之间､钢内筒和接地线之间均应连成可靠的电气通路｡烟囱避雷针接地装置为独立的集中接地装置,不与厂区接地网连接,且与厂区接地网的距离应大于5m,避雷针的接地电阻不得大于10欧｡7.2.2 室内接地系统布置安装7.2.2.1 室内地线(10KV和380V动力设备接地线)采用40×4热镀锌扁钢,其他采用25×4热镀锌扁钢,接地线之间采用焊接的方式｡接地线应水平或垂直敷设,在水平段上,不得有高低起伏及弯曲等情况｡明敷地线除利用电缆沟内通长埋件外,其余沿墙敷设,沿墙敷设的接地干线明敷距地面+200mm｡0 m以上的各层接地干线敷设于本层建筑抹面层上,并用膨胀螺栓固定在墙上,接头处焊接牢固､美观,保证电气通路｡明敷地线的表面在全长度或区间段及每个连接部位附近的表面宽涂50mm宽度相等的绿色和黄色相间的条纹｡在接地线引向建筑物的入口处和在检修用临时接点处,均应刷白色底漆并标以黑色记号,其代号用“”表示｡7.2.2.2 发电机通过专用接地点接地,发电机分相封闭母线外壳与单元厂变及主变接地,且外壳必须两端接地｡发电机机座台板应用60×6的热镀锌扁钢与主接地干线相连接｡盘柜基础必须两点接地｡电气设备的金属外壳､电缆桥架均应与接地干线可靠连接｡每个电气设备或装置的接地部分都要用单独的接地支线与接地干线相连接,不得在一根接地线中串接几个需要接地的电气装置｡电子设备､能量损耗低和易于受到电磁干扰的设备将被接到保护装置接地母线上进行接地｡该接地母线用60×6 的热镀锌扁钢直接接到接地网上｡现场的燃油管道等必须与接地网相连接,防止静电产生｡事故柴油发电机外壳,应四角接地｡非电气金属部件故障时可能接触的部位部件也必须接地,如经过电厂现场的管道､高压变压器的水喷雾系统和灭火管线等｡8 作业的安全要求和环境条件8.1 作业的安全要求8.1.1 接地线安装过程中,用无齿锯切割材料时,要戴好防护眼镜,前方禁止站人｡8.1.2 用磨光机打磨时要戴好防护眼镜,以免碎屑飞溅入眼中｡8.1.3 在焊接地线时,施工人员必须戴上防护手套和防护眼镜｡8.1.4 现场施工要戴好安全帽,高空作业时要系好安全带｡8.1.5 施工现场的电力系统严禁利用大地作相线或零线｡施工现场所有用电设备,除作保持接零外,必须在设备负荷线的首端处设置漏电保护装置｡8.2 作业的环境要求8.2.1 施工过程中,要注意保护他人的劳动成果｡8.2.2 在施工现场,所用的工机具及设备材料要摆放整齐,剩余的废料要及时清理,做到“工完料净场地清”｡8.3 作业的安全危害因素辨识和控制(见附表)风险控制措施清单危害源辨识与风险评价表环境因素控制措施清单。
接地装置安装施工方案
接地装置安装施工方案一、概述接地装置是保证电气设备安全、可靠运行的重要部件。
其作用是降低接地电阻，通过与地面形成良好接触，排除电缆终端及设备组成的电磁干扰。
本文将重点介绍接地装置的安装施工方案。
二、安装施工方案2.1 建立接地方案建立接地方案是接地装置安装的第一步，应该根据实际情况和相关标准确定接地方案，确定接地体的选型和数量、地网的设置方案等。
2.2 准备工作进行接地安装前需要进行的准备工作：1.测量场地的土壤电阻率和潮湿度，以确定接地装置的长度和数量；2.清理现场，整理杂物，保证施工区域的整洁；3.确定安装位置，标明接地装置的数量和分布。
2.3 安装接地装置接地装置的安装应严格按照图纸、设计方案、技术要求和相关标准规定进行，安装包括以下步骤：1.现场预制焊接一定长度的钢筋成为接地体，然后挖掘合适大小的接地体孔，将接地体与明渠连接，填充土方，将接地体埋入土中；2.安装接地线，其数量和规格应根据接地体的数量、大小和电气负荷等情况确定，接地线应有充足的横向和纵向间距，接地线暴露在地面上不得超过1米；3.如果现场潮湿度高，可以选择安装反渗透膜，并在接地体周围30-50厘米处挖一个盘形落水坑。
2.4 连接接地网连接接地网需要符合以下规定：1.将接地线穿过地网，然后焊接接地线之间的连接件，确保焊接牢固；2.地网排列布局应合理，网格节点之间应相互垂直，地网排列坐标应用激光测量仪装置测量，误差不得超过1毫米。
2.5 接地装置的验收和试验接地装置的验收和试验应符合以下要求：1.检查接地装置的清洁度、外观和结构是否符合标准，接地装置的钢筋应无视觉缺陷和表面锈蚀；2.对接地电阻进行测试，电阻值应符合规定范围内；3.对接地线进行试验，应进行冲击电压试验和交流受载试验，保证接地线的安全可靠。
以上就是接地装置安装施工方案的内容，只有经过严格的检查和试验，才能保证接地装置的安全可靠，降低事故发生的概率。
接地装置施工专项施工方案
目录第一章编制依据及原则 (2)第一节编制依据 (2)第二节编制原则 (2)第二章工程概况 (3)第一节概况 (3)第二节主要工程数量 (3)第三章施工组织 (3)第一节施工计划 (3)第二节施工组织机构图 (4)第三节主要施工机械及仪器 (5)第四章接地网及接地母线安装施工方法 (6)第一节工序流程 (6)第二节作业准备, (6)第二节接地网沟开挖 (6)第三节均压带焊接及敷设 (7)第四节接地母线安装 (7)第五节接地网沟回填 (8)第六节测量接地电阻 (8)第七节填写安装技术记录 (8)第五章室内外设备接地线施工方法 (8)第一节工序流程 (8)第二节施工准备 (8)第二节测量、下料、煨弯 (9)第三节接地线敷设 (9)第四节接地线焊接 (10)第五节接地线补漆 (10)第六章施工质量要求 (10)第七章安全生产与文明施工 (10)第一节施工中安全注意事项 (10)第二节环保文明施工事项 (11)第一章编制依据及原则第一节编制依据(1）国家相关法律、法规和原铁道部相关规则制度。
（2）国家发改委对项目可行性研究的批复文件，(发改基础[2008］2526号）。
(3)国家发改委等7部门《关于加强重大工程安全质量保障措施的通知》(发改投资［2009］3183号）.（4)《贯穿落实国家发展改革委等7部门关于加强重大工程安全质量保存措施的通知的意见》（铁建设[2009]235号）。
(5）《铁路大型临时工程和过渡工程设计暂行规定》（铁建设［2008］189号）。
（6）南宁铁路局正式发售的《黎湛铁路电气化改造工程施工总价承包招标》招标文件、施工图纸、《工程量清单》及招标文件补遗书、答疑书。
（7）《中国铁路总公司关于黎湛铁路电气化改造工程初步设计的批复》(铁总办函﹝2014﹞1499号）（8）本阶段建设单位与地方签订的有关协议和纪要。
图纸及工程数量。
（9）勘测调查资料及本阶段设计图.（10）中铁十二局集团电气化工程有限公司积累的施工经验及工程现场调查资料.（11）南宁局普速铁路营业线施工安全管理实施细则。
全厂接地装置安装施工方案
全厂接地装置安装施工方案嘿，各位，今天咱们来聊聊全厂接地装置安装施工的那点事儿。
接地装置这玩意儿，可是保障全厂设备和人员安全的大事儿，重要性不言而喻。
下面我就根据自己这十年的经验，给大家详细梳理一下施工方案。
一、施工前准备1.确定施工范围和内容。
这个要根据全厂的实际情况来定，哪些地方需要接地，哪些地方不需要，心里要有数。
2.检查施工工具和设备。
工欲善其事，必先利其器。
像接地棒、接地线、电焊机这些工具，可得提前准备好，确保施工顺利进行。
3.招募施工队伍。
接地装置安装是个技术活，得找专业的施工队伍来干。
人员素质和技术水平很重要，这直接关系到施工质量。
4.做好安全措施。
施工现场可是危险地带，安全帽、防护眼镜、防静电手套等防护用品，一样都不能少。
二、施工过程1.挖掘接地坑。
根据设计要求，挖掘合适的接地坑，深度和宽度要满足要求，保证接地棒能顺利插入。
2.安装接地棒。
将接地棒垂直插入接地坑，确保与土壤紧密接触。
这个过程中，要特别注意接地棒的垂直度，别搞歪了。
3.焊接接地线。
将接地线与接地棒焊接在一起，焊接质量要达标，确保接地效果。
4.接地线敷设。
接地线要沿着预定路线敷设，穿过墙壁、楼板等障碍物时，要采取保护措施，避免损坏。
5.接地电阻测试。
施工完成后，要对接地装置进行电阻测试，确保接地效果达标。
如果电阻值不符合要求，要及时调整。
6.施工现场清理。
施工完毕后，要将施工现场清理干净，别给后续工作留下麻烦。
三、施工注意事项1.施工过程中，要严格遵守安全操作规程，确保人员和设备安全。
2.接地装置的安装位置要准确，避免与其他设备、管道等发生冲突。
3.接地线敷设时，要避免打折、扭曲等现象，确保接地效果。
4.施工过程中，要随时检查施工质量，发现问题及时整改。
5.施工完成后，要定期对接地装置进行检查和维护，确保其正常运行。
四、施工后期验收1.验收接地装置的安装位置、焊接质量、接地电阻等是否符合设计要求。
2.验收施工现场的清理情况，确保无遗留问题。
接地装置施工方案

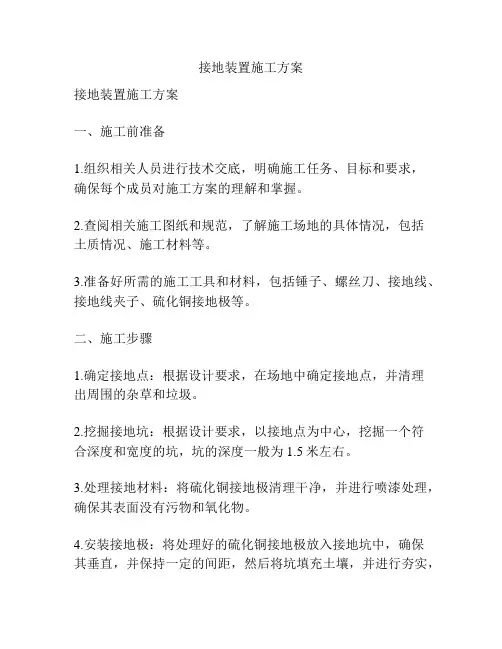

接地装置施工方案接地装置施工方案一、施工前准备1.组织相关人员进行技术交底，明确施工任务、目标和要求，确保每个成员对施工方案的理解和掌握。
2.查阅相关施工图纸和规范，了解施工场地的具体情况，包括土质情况、施工材料等。
3.准备好所需的施工工具和材料，包括锤子、螺丝刀、接地线、接地线夹子、硫化铜接地极等。
二、施工步骤1.确定接地点：根据设计要求，在场地中确定接地点，并清理出周围的杂草和垃圾。
2.挖掘接地坑：根据设计要求，以接地点为中心，挖掘一个符合深度和宽度的坑，坑的深度一般为1.5米左右。
3.处理接地材料：将硫化铜接地极清理干净，并进行喷漆处理，确保其表面没有污物和氧化物。
4.安装接地极：将处理好的硫化铜接地极放入接地坑中，确保其垂直，并保持一定的间距，然后将坑填充土壤，并进行夯实，确保接地极的稳固。
5.接地线的安装：将接地线从接地装置引出，按照设计要求进行铺设，并尽量避免与其他电缆或管道交叉。
6.接地线的连接：使用接地线夹子将接地线与接地极连接，并确保接地线牢固可靠，不会松动。
7.施工质量检查：对施工过程中的各项工作进行检查，确保施工质量符合要求，包括接地极的垂直度和稳固性，接地线的连接牢固性等。
8.施工记录与验收：记录施工过程中的各项工作和质量检查情况，确保施工记录的完整性。
完成施工后，组织相关人员进行验收，确保施工质量和运行安全。
三、施工注意事项1.施工人员必须穿戴好相关的劳保用品，包括安全帽、防护鞋、手套等。
2.操作人员必须经过相关的培训和资格认证，具备一定的电力设备施工经验和技能。
3.施工过程中，要注意环境保护，及时清理施工现场的杂草和垃圾，并对施工材料进行分类、储存和处理。
4.施工过程中要注意安全，确保施工人员的人身安全和设备的正常运行。
5.施工过程中要严格按照设计要求进行施工，确保接地装置的性能符合要求。
兴安小二2021/4/2。
施工接地装置安装施工方案
施工接地装置安装施工方案1. 引言随着现代工业的快速发展，电能的利用已经成为各种工业生产的基础需求。
但是，随之而来的安全问题也越来越引起人们的重视。
因此，在电力工程中安装施工接地装置已经成为一项极其重要的工作，它旨在保障工作人员、设备财产和供电系统的安全。
本文将从电力施工的角度出发，详细讲述施工接地装置的安装方案，力求让读者全面掌握这项工作的技能和知识。
2. 施工接地装置的相关知识2.1 施工接地装置的作用施工接地装置是一种安全措施，其功能是将电力系统各种金属构件及设备良好的接地，以保障电力系统的安全运行及人员设备的安全。
2.2 施工接地装置的分类根据用途及地点的不同，施工接地装置可分为工作接地、保护接地和居民使用接地等。
按属性及作用用途分类，施工接地装置则分为几类：“设备接地”“工具及设备式接地”“暂态接地”“保护接地”“工作地”“居民使用接地”“无功补偿接地”等。
2.3 施工接地装置的应用范围施工接地装置主要应用于电力变电站、配电站、发电厂、输变电工程和各种场馆、竞技场地等多个领域，以帮助保障设备安全、消弭电气事故隐患。
3. 施工接地装置安装方案3.1 施工接地装置的安装在施工接地装置的工作中，应首先搭建好安全施工平台，技术人员穿戴好必要的防护装备，确保在施工过程中的人身安全。
接着依据工程设计图纸，确定接地体的位置及深度，并在深度标识处用手工或钻机进行预埋。
此时应注意，预埋时应该选取具有良好水泥性能的土壤进行填充，并在填充时进行压实处理，以确保后续的施工质量和安全性。
同时，在施工接地装置的安装中，还应注意接地体材质的选取，应选择具有良好导电和导热性能的材料，如铜制品等。
3.2 导线的接线接着在埋置接地的地方，安装导体接线部件，然后利用导线将仪器设备与接地体连接起来，以达到良好的安全接地效果。
在接线的过程中，应该根据工程设计图纸，将导线精确的连接到每一个接地体，并采用可靠的接线部件，确保接线牢固、不易松动，并能够有效的承受设备运转时产生的电流、电弧等各种对导线的冲击。
接地装置施工方案
接地装置施工方案
接地装置施工方案
1、接地体连接
（1）、接地体连接应可靠，除设计规定的断开点可用螺栓连接、压接外，其余应用焊接方式连接，材料与接地体匹配；
（2）、接地体焊接连接部位应做防腐处理。
2、接地体埋设
（1）、接地体敷设宜和基础施工同步进行；
（2）、敷设垂直、水平接地体应满足以下规定：
1）、遇倾斜地形宜等高敷设；
2）、垂直接地体及水平接地体间平行距离应满足设计要求，垂直接地体间距不宜小于其长度的2倍，当无设计规定时不宜小于5M；
3）、接地体敷设应平直；
4）、对无法达到上述要求的特殊地形，应与设计人员协商解决；
5）、接地体敷设时应避开地埋电缆及其他设施；
（3）、垂直接地体应垂直打入，并防止晃动，垂直接地体在打入前应查明地下设计情况，接地体埋设长度、深度应符合设计要求，当设计无规定时，垂直接地体长度不宜小于2.5M，接地体顶面埋设深度不宜小于0.6M；
（4）、有腐蚀性的土层中，应按设计规范要求施工，当设计无规定时宜采用铜棒或铜排敷设；
3、接地电阻测试：
（1）、接地体回填后，应间隔一段时间进行接地电阻的测试，其测得的值乘以季节系数后，不应大于设计规定值；
（2）、测量接地电阻时，须将接地引线与设备断开，且应避免在雨雪天气测量。
接地装置施工方案
接地装置施工方案1. 引言接地装置是一种用于保护人身安全和设备的装置，通过将设备与地面之间建立良好的电气连接，以确保电流不会通过人体或其他设备引起电击或引起设备损坏。
接地装置施工方案是在建筑、工业、电力等领域中，为了满足相关的安全要求，制定的一套规范和操作方法。
本文将介绍接地装置施工方案的主要内容。
首先，我们将介绍接地装置的基本原理和作用。
然后，我们将详细说明接地装置施工的步骤和注意事项。
最后，我们将总结接地装置施工方案的重要性和意义。
2. 接地装置的基本原理和作用接地装置是一种通过连接设备与地面之间的导体，以实现电流的流动，从而确保电流能够安全通过的装置。
其基本原理是利用地面的电导性，将电流导入地下，使得电流不会对人体和设备造成伤害。
接地装置的作用主要有以下几个方面：•防止电气设备漏电：当电气设备发生漏电时，接地装置能够将漏电电流导向地下，避免对人体和设备造成危险。
•减小电气设备故障的风险：接地装置能够提供良好的电气连接，降低设备故障发生的可能性。
•保护人身安全：接地装置能够防止人体接触到高电压，避免触电危险。
3. 接地装置的施工步骤和注意事项3.1 施工步骤接地装置的施工步骤如下：1.确定接地装置的位置：根据实际需要和电气设计要求，确定接地装置的位置。
通常情况下，接地装置应该位于室外或地下，远离有可能造成电气故障的设备或材料。
2.准备施工材料和设备：根据接地装置设计要求，准备好所需的导体、接地棒、接地线、接地夹等施工材料和工具。
3.打洞、埋地和固定接地棒：根据设计要求，在接地装置的位置打洞，并将接地棒埋入地下。
通过混凝土或其他适当的材料固定接地棒。
4.连接导体和接地线：将导体连接到接地装置的接地棒上，并使用接地线将导体和电气设备连接起来。
5.检查接地装置的质量：在施工完成后，对接地装置进行检查，确保连接可靠，没有松动或腐蚀现象。
6.进行接地装置测试：使用专业的接地测试仪器，对接地装置进行测试，确保其电阻符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、作业的准备工作及条件4.1作业人员的资质要求：4.1.1所有施工人员必须经过三级安全考试并合格。
4.1.2所有施工人员必须经过体检合格方可施工作业。
4.1.3特殊工种必须持证上岗。
4.1.4作业组长要有安装过主厂房防雷接地的经验,工作认真负责,并能组织好本组人员完成所承担的作业任务。
4.1.5组员要有一定的电气安装经验,听从指挥,积极肯干。
4.2作业机械、工具、仪器、仪表要求：4.2.1电焊机.冲击钻等电动工具性能稳定,能满足现场使用。
4.2.2仪器、仪表等要经校验合格,并在有效期内使用。
4.3作业技术交底的安排4.3.1图纸交底：就所到的图纸对施工人员进行讲解,各部分接地的位置及要求,安装方法及注意事项,使作业人员能看懂图纸。
4.3.2现场交底：按照施工图在现场讲解接地线的走向，安装方法及步骤。
4.3.3对于变更的图纸要及时通知施工人员,并特别交代变更内容,变更后的安装方法。
4.3.4坚决做到先交底，后施工的程序。
对于不参加交底的施工的人员坚决不允许参加该项目的施工。
4.4作业材料、半成品的质量要求4.4.1作业材料、半成品的材质和型号、规格均要与图纸中设计相一致,并能满足现场实际使用。
4.4.2作业材料、半成品均要有出厂合格证,并经现场验收、检验合格后方可使用。
4.5作业环境的质量要求4.5.1土建基础施工完毕并交付使用,现场清洁。
4.5.2具有满足现场施工时使用的临时电源。
4.5.3尽可能避免交叉作业。
五、施工方法、步骤及作业程序本工程采用接地线为热镀锌扁钢.镀锌瓦斯。
在施工时要积极配合土建基础及回填进度进行施工。
5.1 施工准备5.1.1准备好施工时所用的工具,如电焊机.冲击钻等。
5.1.2准备好一个校正接地热镀锌扁钢.镀锌瓦斯的平台,平台可以用枕木在平整的场地搭设。
5.2 屋外接地干线安装：5.2.1敷设完的接地干线在焊接处要做好防腐处理。
5.2.2接地网的外缘应闭合。
5.2.3敷设的接地网完成后,要进行检查,然后回填,回填土要分层夯实。
5.3 主厂房屋内接地安装：5.3.1主厂房屋内接地干线在敷设前要根据图中要求尺寸划出接地干线敷设时经过的路径。
5.3.2铜排安装用的绝缘子安装距离为1.2～1.3米。
5.3.3行车轨道接地为沿轨道敷设，隔约20米焊接一次，轨道两端引至地网。
5.3.4铜排敷设至大门处须穿埋管在－1米通过。
5.3.5每层接地网敷设完后,都要在图中所示位置做好上下两处连接。
5.3.6敷设完的接地网要在焊接处做好防腐处理。
5.4焊接方法如下：(1)用毛刷、钢丝刷、破布等清理焊接部分，不得有杂物、油脂、积灰。
(2)接地线处理干净后，用干燥后的焊条焊接。
（3）焊接后焊接部分做好防腐处理六、作业的质量要求6.1熟悉并理解公司和项目部的质量/环境方针及目标。
6.2熟悉图纸、施工标准和工艺要求，自觉接受技术培训，熟练掌握工作技能。
6.3认真参加班（组）技术员主持的技术交底，明确施工任务、施工方法、质量标准，交底进行签字。
在班组长的组织下按技术交底施工，不得擅自更改施工方法，有必要更改时应取得交底人的同意。
6.4对未交底的施工项目有权拒绝施工，对未按技术交底要求施工而发生的质量问题负责。
6.5按设计图纸、施工标准和工艺要求核对原材料、半成品，调整、保养规定的设备、工具、量具、仪器、仪表等施工设施，使之处于完好的使用状态，严格遵守有关操作规程。
6.6接受并配合质检人员的质量检查，对不符合质量/环境要求的，按批准的不合格品处置方式进行处置；虚心接受质检员的监督指导，完成质量考核。
6.7做好原始施工记录，自检正确率达到100%。
做到“三不”：不合格的材料不用；上道工序质量不合格不接；所负责工序质量不合格不交。
6.8有发现和报告不合格品并提供合格产品的责任，做好不合格品的管理。
6.9施工中遇到疑难问题应及时与技术员或有关人员协商，不得自行作主，意见统一后认真执行。
6.10施工过程中做好原材料、工器具、仪器仪表、余料、废料的清点、保管和回收工作，保护环境，节能降耗，自觉做好成品保护。
6.11工程质量检验评定标准a．接地装置连接的焊接要符合“验标”焊接规定，焊接部位焊药清除干净，表面刷防锈漆。
b．回填土的土质要无石渣.杂物。
c．回填土要夯实。
d．接地电阻试验符合“规范试验标准篇”规定，接地电阻值应为<0.5Ω。
e.明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。
f.所有的焊接处在焊接完成后必须作防腐处理。
g.所有的接地引上线的连接必须是连续和可靠的。
6.12本工程通过以下行动对质量管理体系进行改进：⑴提高和完善质量目标；⑵修改和完善质量管理体系文件；⑶采取纠正和预防措施。
6.12.1通过对质量目标的数据统计分析，确定质量趋势，总结经验，提高和完善质量目标。
6.12.2通过收集管理部门审查、内部审核、内部监查、定期的体系文件的审查、业主和监理对质量体系的反馈意见、员工对质量体系的建议等情况，质保部分析是否须对质量管理体系文件进行完善和修改并组织进行实施。
6.12.3采取纠正和预防措施⑴对管理部门审查、内部审核、内部监查中提出的问题、严重不符合项、重复发生的不符合项、业主和监理的投诉或不满意项等，责任部门分析其根本原因，采取纠正措施予以纠正，防止再发生；⑵对数据分析结果反映的质量不良趋势有关部门分析其潜在的根本原因，采取预防措施消除潜在的不符合原因，扭转质量不良趋势，防止不符合项的发生。
⑶质保部对质量管理体系的改进行动进行验证，保证采取措施的有效性，使质量管理体系持续有效地运作。
七、作业的环境要求7.1 文明施工施工场所应将保持整洁，垃圾、废料及时清除，做到“工完、料净、场地清”，坚持文明施工，高处垃圾投入垃圾通道内。
7.2降耗节能1)建立成本控制机构，统一协调施工任务，创新工艺，节约资源。
2)施工管理、作业人员应本着降低损耗、节约成本、挖掘潜力的出发点，采用先进的施工技术和施工机械，保证优质、高效、低耗。
3)加强计划管理，作好施工准备，严格按计划组织物资供应，确保各种物资的运输工作，提前储备，做好各种物资的合理调配，以满足连续施工。
4)优化施工程序，根据现场具体情况，制定周计划，每周一次生产布置会，每天生产协调会，明确班组任务目标，组织均衡施工，落实施工进度。
7.3遵守各种环境法规：《中华人民共和国环境保护法》《中华人民共和国节约能源法》《中华人民共和国消防法》《建设工程施工现场管理规定》《城市节约用水管理规定》7.4 环境管理方案1)创造文明施工标准工地，保证施工场地安排有序。
2)减少噪声排放，施工现场噪声控制目标：昼间<70dB；夜间<55dB（22:00~次日6:00）。
3)夜间施工无光污染：照明灯罩使用率100%。
照明灯具高于作业面，工完断电，夜间电焊作业搭设遮光棚。
4)化学品控制：氧气瓶、乙炔瓶分开存放，并有标识，实行领用制度。
设置灭火器材；设置焊条头专用收集箱。
废油毡、废油桶与普通废弃物分开收集，防止二度污染。
5)废弃物：固体废弃物实现分类管理，提高回收利用率；液体废气物采用容器回收集中处理。
6)垃圾：垃圾清运为保护施工区和生活区的环境卫生，达到环境保护的要求，搜集和处理施工营地内住房、办公室、驻地及其他房屋的一切垃圾，以及工程所有人员进行工作的区域的垃圾。
并将其运至指定的地点进行掩埋或焚烧处理。
7)急救及医疗服务➢项目部将与当地医疗急救部门进行联系，以提供发生安全事故的及时处理。
➢根据工地具体情况在现场配备必要数量的，在医疗急救方面有一定经验的医护人员为施工人员提供医疗保障服务，并准备必要的医疗器械和适当数量的药品。
➢根据地方病和传染病的疫情和分布，根据卫生防疫部门规定对施工人员采取卫生防疫措施，防止地方病和传染病对施工人员的侵害，保障工程的顺利进行。
八、作业的安全要求本工程中，我们以《职业安全健康管理手册》对施工现场风险因素进行控制管理。
针对工程中重大风险因素的辨识，按照《危害辨识与风险评价程序》进行辨识、评价，确定工程项目的重大风险因素，并通过各种途径进行控制：(1) 通过入场教育、年度教育及专业教育，对项目经理部管理人员、作业人员进行分层次的培训、教育，提高所有人员的安全意识和能力。
(2) 通过对危害辨识、风险评价和风险控制的策划实施相应的风险控制措施。
(3) 建立目标、指标和职业安全健康管理方案。
明确各部门、各级人员的职责和权限，并规定实现目标的方法、时间表和保证措施。
(4) 通过运行控制，即制定对与所认定的需要采取控制措施的风险有关的运行和活动进行控制的计划安排，以确保职业安全健康风险达到或低于可容许风险的水平。
(5) 对可能出现的风险失控和其他紧急情况，制定应急准备和响应控制措施进行处理。
8.1贯彻执行《电力建设安全工作规程》，遵守大唐、公司、工地的各项安全管理制度。
8.2安装过程中应听从有关人员统一指挥，按程序施工，不得自行其事，不得擅自离开工作岗位，认真做好自保、互保工作。
8.3施工人员认真学习有关安全健康与环境保护的规程、规定、制度和措施，自觉遵章守纪，不违章作业。
8.4正确使用职业安全防护用品、用具，并在使用前进行可靠性检查。
8.5作业前检查工作场所，做好安全防护措施，以确保不伤害自己，不伤害他人，不被他人伤害。
8.6施工中必须及时完善各种安全设施，搭设合格的脚手架，不得违章和冒险作业。
8.7施工中发现不安全问题应妥善处理或向上级报告。
8.8 安全防护：为保证工程现场施工安全，维护工地正常生产、生活秩序，项目部将制定并实施工一切必要的安全措施，包括防洪、防火、救护、警报、治安管理等，安全措施的制定将遵守国家、公司颁布的有关安全规程。
8.9 劳动保护：对于参与施工的全体工作人员，项目部将根据各工种的作业种类、特点，按照国家劳动保护法，为每一位施人员配备其所属工种相应的劳保用品。
8.10 为保障施工人员人身安全，以及工程顺利进行，项目部将配备足够的消防设备，灭火器材和消防人员，由安委会负责本工程的消防灭火工作。
8.11 安全防护措施1)开工前，协同甲方对工地周围建筑物或其他环境条件进行详细调查，做到心中有数，施工时注意观察，发现问题及时处理。
2)新进企业工人须进行公司、施工队、班组的三级教育。
3)遇有沙尘天气注意躲避，遇大风、大雨天不施工。
夜间施工有足夠的照明。
4)参加作业人员必须严格执行安全操作规程和技术要求，服从指挥，集中精力，认真操作，严禁违章指挥，违章作业。
5)遵章守纪，佩戴标记，施工人员进入现场必须戴安全帽。
6)现场交叉作业时注意相互配合，严防坠物伤人，听从指挥，发现问题及时解决。
7)严禁酒后作业。
8)工伤事故处理，建立事故档案，按调查分析规则，规定进行处理报告，认真做好“三不放过”工作。
