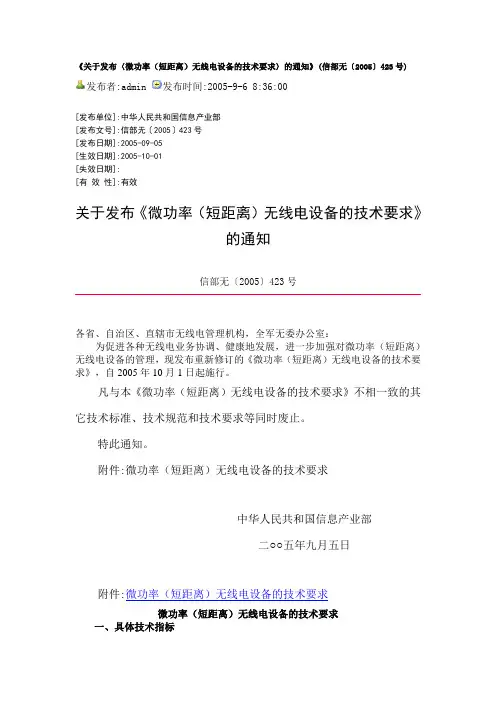

《关于发布〈微功率(短距离)无线电设备的技术要求〉的通知》(信部无〔2005〕423号)
《关于发布〈微功率（短距离）无线电设备的技术要求〉的通知》(信部无〔2005〕423号) 发布者:admin 发布时间:2005-9-6 8:36:00[发布单位]:中华人民共和国信息产业部[发布文号]:信部无〔2005〕423号[发布日期]:2005-09-05[生效日期]:2005-10-01[失效日期]:[有效性]:有效关于发布《微功率（短距离）无线电设备的技术要求》的通知信部无〔2005〕423号各省、自治区、直辖市无线电管理机构，全军无委办公室：为促进各种无线电业务协调、健康地发展，进一步加强对微功率（短距离）无线电设备的管理，现发布重新修订的《微功率（短距离）无线电设备的技术要求》，自2005年10月1日起施行。
凡与本《微功率（短距离）无线电设备的技术要求》不相一致的其它技术标准、技术规范和技术要求等同时废止。
特此通知。
附件:微功率（短距离）无线电设备的技术要求中华人民共和国信息产业部二○○五年九月五日附件:微功率（短距离）无线电设备的技术要求微功率（短距离）无线电设备的技术要求一、具体技术指标(一) 通用微功率（短距离）无线电发射设备A类设备1.使用频率为：9kHz-190kHzB类设备1.使用频率：1.7-2.1MHz，2.2-3.0MHz，3.1-4.1MHz，4.2-5.6MHz，5.7-6.2MHz，7.3-8.3MHz，8.4-9.9MHz2.所发射的磁场强度在距设备10米处不大于9dBμA/m(准峰值)。
3.频率容限：100×10-64.6dB带宽不大于200kHzC类设备1.使用频率：6.765-6.795MHz，13.553-13.567MHz，26.957-27.283MHz2.所发射的磁场强度在距设备10米处不大于42dBμA/m(准峰值)。
3.频率容限：100×10-64.杂散辐射：对于13.553-13.567MHz频段设备，频段两端偏移140kHz频率范围的限值为9dBμA/m（10米处，准峰值）。
扫频仪 BT-3DX
BT-3DX技术参数及照片特点：此款扫频仪采用数模结合。
操作面板单片机控制，操作简便、准确，操作速度快。
开机自动校准。
操作按键带有声光提示，配备操作视频光盘。
既保留了模拟电路的优点，又有数字电路的特点。
实现了数字、模拟电路的完美结合，而且款式漂亮，大小适中，经济适用。
是目前国内最理想的频率特性测试仪。
320MHz扫频仪470MHz扫频仪670MHz扫频仪扫频范围1-320MHz（自动校准）1-470MHz（自动校准）1-670MHz（自动校准）扫频频偏全扫1-320MHz中心频率为150MHz1-470MHz中心频率为225MHz1-670MHz中心频率为325MHz 窄扫中心频率1-320MHz扫频宽度1-100MHz连续可调中心频率1-470MHz扫频宽度1-100MH连续可调中心频率1-670MHz扫频宽度1-100MHz连续可调点频(CW)1-320MHz范围内连续可调，输出正弦波1-470MHz范围内连续可调，输出正弦波1-670MHz范围内连续可调，输出正弦波扫频线性不大于1：1.2输出电压（功率）1-320MHz范围内0.5v(3.33mW)±10%1-470MHz范围内0.5v(3.33mW)±10%1-670Hz范围内0.5v(3.33mW)±10%输出平坦度1-320MHz范围内0dB衰减时全频段优于±0.25dB1-470MHz范围内0dB衰减时全频段优于±0.25dB1-670MHz范围内0dB衰减时全频段优于±0.25dB。
高频小信号放大器 实验报告
高频小信号放大器实验报告高频小信号谐振放大器一、实验目的1、了解高频小信号谐振放大器的电路组成、工作原理。
2、进一步理解高频小信号放大器与低频小信号放大器的不同。
3、掌握用Multisim8分析、测试高频小信号放大器的基本性能。
4、掌握谐振放大器的调试方法。
5、掌握用示波器测试小信号谐振放大器的基本性能。
6、学会用扫频仪测试小信号谐振放大器幅频特性的方法。
二、实验仪器双踪示波器 数字频率计 高频毫伏表频率特性测试仪BT —3 直流稳压电源 万用表高频信号发生器三、实验原理高频小信号谐振放大器最典型的单元电路如图4.2.1所示，由LC 单调谐回路作为负载构成晶体管调谐放大器。
晶体管基极为正偏，工作在甲类状态，负载回路调谐在输入信号的频率10.7MHz 上。
该放大电路能够对输入的高频小信号进行反相放大。
LC 调谐回路的作用主要有两个：一是选频滤波，选择放大o f f =的工作信号频率，抑制其它频率的信号。
二是提供晶体管集电极所需的负载电阻，同时进行阻抗匹配变换。
高频小信号频带放大器的主要性能指标有：（1）中心频率o f ：指放大器的工作频率。
它是设计放大电路时，选择有源器件、计算谐振回路元件参数的依据。
（2）增益：指放大器对有用信号的放大能力。
通常表示为在中心频率上的电压增益和功率增益。
电压增益 o o i A V V υ= （4.2.1）功率增益 po o i A P P = ( 4.2.2）图4.2.1 晶体管单调谐回路调谐放大器式中o V 、i V 分别为放大器中心频率上的输出、输入电压，o P 、i P 分别为放大器中心频率上的输出、输入功率。
增益通常用分贝表示为()20lg o o i A dB V V υ= ( 4.2.3） ()10lg po o i A dB P P = ( 4.2.4）（3）通频带：指放大电路增益由最大值下降3db 时所对应的频带宽度，用BW 0,7表示。
它相当于输入不变时，输出电压由最大值下降到0.707倍或功率下降到一半时对应的频带宽度，如图4.2.2所示。
2.6GHz频段5G上行干扰分析与识别研究
2.6GHz 频段5G 上行干扰分析与识别研究宋心刚1，张冬晨2，李行政1，彭玉丽1(1 中国移动通信集团设计院有限公司，北京 100080; 2 中国移动通信集团设计院有限公司新疆分公司，乌鲁木齐 830011)摘 要 本文针对2.6 GHz频段5G干扰小区分析与干扰类型识别问题，梳理总结了5G常见干扰类型，研究提出了一种基于干扰小区时频域特征的5G干扰分析和类型识别方法，给出了各种5G干扰类型的排查流程和方法建议，为5G干扰分析排查提供理论指导，支撑5G干扰优化工作。
关键词 5G；2.6 GHz频段；干扰分析；干扰识别；干扰排查中图分类号 TN929.5 文献标识码 A 文章编号 1008-5599（2021）04-0074-08收稿日期：2020-07-20随着5G 网络的规模商用和5G 建设的全面展开，上行干扰问题对网络性能的影响也愈发突出。
2.6 GHz 频段是5G 部署的重点频段，大带宽部署的5G 系统将面临多种干扰问题。
如何准确评估干扰强度、精准识别干扰类型是5G 干扰优化工作中急需解决的难点问题。
本文在收集梳理5G 常见干扰类型的基础上，研究提出了一种基于频域干扰底噪分别计算全频段干扰均值、D1频段干扰均值和D2频段干扰均值的5G 干扰分析方法，全面分析评估5G 受扰程度。
在提炼总结5G 常见干扰类型时频域干扰特征的基础上，提出了5G 干扰识别方法，并结合5G 干扰排查经验，给出了各种干扰类型的干扰排查流程和方法建议。
上述研究成果可为5G 干扰自动化分析提供理论指导，支撑5G 干扰优化工作。
1 5G 常见干扰类型为保证5G 网络的领先地位，2.6 GHz 频段优先采用100 MHz 组网建设方案，与D1/D2频段已部署的TD-LTE 系统频率重叠。
在D1/D2频段TD-LTE 未清频区域，5G 将面临严重的LTE 同频干扰问题。
此外，根据5G 干扰案例梳理总结，2.6 GHz 频段5G 还将面临广电多路微波分配系统（MMDS）干扰、视频监控无线回传设备干扰、伪基站干扰和干扰器干扰等。
扫频仪
测量方法
• 点频法：输入不同频率的等幅波， 点频法：输入不同频率的等幅波， 用电压表测出一系列放大倍数K， 用电压表测出一系列放大倍数 ，描绘出 K～f曲线。麻烦、工作量大、误差大。 曲线。 ～ 曲线 麻烦、工作量大、误差大。 • 扫频法：首先需要扫频信号 (幅度 扫频法：首先需要扫频信号u 幅度 恒定，频率随某种规律连续变化) 恒定，频率随某种规律连续变化 然后用带 检波头的示波器测出输出电压。 检波头的示波器测出输出电压。
2. 传输线特性阻抗的测量
调节可变电阻RP直至显示波形为一平坦直 调节可变电阻 直至显示波形为一平坦直 线，此时RP的电阻值即为传输线的特性阻 此时 的电阻值即为传输线的特性阻 抗。
扫频输出 被测传输线 Y轴输入 RP
图5.12 测量传输线特性阻抗的连接示意图
使用注意事项
①扫频仪与被测电路连接时，必须考虑阻抗 扫频仪与被测电路连接时， 匹配问题． 匹配问题． ②在显示幅频特性曲线时，如发现图形有异 在显示幅频特性曲线时， 常曲折，则表明被测电路有寄生振荡， 常曲折，则表明被测电路有寄生振荡，这时应 先采取措施来消除自激，如降低放大器增益， 先采取措施来消除自激，如降低放大器增益， 改善接地线 ③测试时，输出电缆和检波头的地线要尽量 测试时， 短，切忌在检波头上加长导线
• 扫频仪的分类 1） 按用途划分 扫频仪可分为通用扫频仪、专用扫频仪、 宽带扫频仪、阻抗图示仪、 微波综合测 量仪 2） 按频率划分 扫频仪可分为低频扫频仪、高频扫频仪、 电视扫频仪等。
二、扫频仪工作原理
对扫频信号发生器的基本要求是： （1） 中心频率范围大且可以连续调节。 （2） 扫频宽度要宽且可任意调节，常用 频偏进行描述。 （3） 寄生调幅要小。 （4） 扫描线性度好。
BT3G扫频仪简介
BT3G扫频仪使用操作指南
实验目的
①
②
③ ④
工作概述 工作原理 操作说明 操作步骤
工作概述
在电子测量中，经常遇到对网络的阻抗特 性和传输特性进行测量的问题，其中传输 特性包括增益和衰减特性、幅频特性、相 频特性等。 用来测量上述特性的仪器我们称为频率特 性测试仪，简称扫频仪。它为被测网络的 调整，校准及故障的排除提供了极大的方 便。
实验原理
时域与频域之间的关系
工作原理
组成：扫频仪一般由扫描锯齿波发生器、扫频信号发生器、宽 带放大器、频标信号发生器、X轴放大、Y轴放大、显示设 备、面板键盘以及多路输出电源等部分组成。 原理：信号源＋示波器 信号源：产生扫频信号（调频信号），责Y轴
FM (t )
工作原理
操作说明
（1）操作面板介绍
操作说明
（2）扫频仪操作要点
（1）X轴频率的确定 （2）Y轴增益的控制 （3）反复调节有耐心
操作步骤
（1）使用前的设置
① X通道部分：接通电源，调好“亮度”、 “X幅度”、 “X位移”和“Y位移” 旋钮，使扫描线明亮平滑、X轴饱 满。 ②Y通道部分：“极性开关”和“耦合方式”视输人信号 而定．建议选择“－”和“直流”；“Y衰减”建议选择 “×1”；“Y增益”建议“逆时针旋转到底（0）”。 ③频标方式部分：建议选择“10.1”；“频标幅度”建议 顺时针旋转到底（最大） ④扫频方式部分：选择“窄扫”、 “扫频宽度”建议“ 顺时针旋转到底，确认零中心频率。逆时针旋转 “中心频 率”旋钮确认零中心频率。 ⑤RF输出部分：建议40dB
操作步骤
（4）X轴频率的确定
① X通道部分：基本不动。 ②Y通道部分： “Y增益”旋钮逆时针旋转，隐去被测曲 线。 ③频标方式部分：基本不动。 ④扫频方式部分： 重点调整“扫频宽度”旋钮，并结合 调整“中心频率” 旋钮，使屏幕上的横坐标确定。 ⑤RF输出部分：基本不动。
BT-3G型频率特性检验仪为卧式便携通常扫频仪
一、概述：BT-3GⅢ型频率特性测试仪为卧式便携通用扫频仪，它利用矩形内刻度示波管作为显示器，直接显示被测设备的频率特性曲线。
应用该仪器快速测量或调整甚高频段的各种有源无源网络的幅频特性和驻波特性，特别适用于广大科研院校、军工、企业、广播电视等单位，用作教学、科研和生产。
该仪器是对BT-3GⅡ扫频仪的改进，除保持原有的性能指标外，增加了“全扫、窄扫、点频”等功能，实现了全景扫频，特别适用于宽带测试要求，也可进行窄带扫频，可点频输出作为信号源之用，使用更加方便，仪器结构排列紧凑、合理、便于维修，功耗低、外形美观，面板为彩色印刷，功能分区。
二、技术参数1、扫频范围：1～300MHz/1～450MHz/1～650MHz2、扫频宽度：全扫：1～300MHz中心频率150MHz窄扫：最大频偏≥100MHz，最小频偏≤1MHz、1～300MHz连续可调。
点频：1～300MHz连续可调，输出正弦波。
3、扫频非线性：不大于1：1.24、输出电压：0.5V（3.33mW）±10%。
5、输出平坦度：1～300MHz范围内，0dB衰减时全频段优于±0.25dB。
6、输出衰减器：0～70dB，1dB步进。
7、输出阻抗：75Ω8、频率标记：50MHz、10MHz、1MHz复合及外接三种，外接频标灵敏度优于300mV。
9、显示部分垂直灵敏度：优于10mVp-p/Cm.10．显示部分输入阻抗：470KΩ。
11．显示屏幕有效尺寸：100×8㎜2（内刻度）。
12．仪器消耗功率：不大于40VA。
13．仪器使用电源：AC220V±10% 50Hz±2Hz114．仪器外形尺寸：320×130×380mm重量：8Kg。
15．仪器使用环境：按GB6587.1中Ⅱ仪器规定使用，极限温度为―10℃～50℃相对湿度80%RH。
±15150V1500V1、电源部分由电源变压器次级取出的各路交流电压，低压经整流稳压产生±15V，＋24V电压供控制部分扫频、频标单元，Y通道使用。
BT-3说明书
BT-3型频率特性测试仪(扫频仪)使用说明B.3.1工作原理频率特性测试仪，俗称扫频仪(国产型号为BT-2、BT-C、BT-5等)。
它是一种用示波器直接显示被测设备频率响应曲线或滤波器的幅频特性的直观测试设备。
广泛地应用于调试宽频带放大，短波通信机和雷达接收机的中频放大器，电视差转机、电视接收机图像和伴音通道，调频广播发射机、接收机高放、中频放大器以及滤波器等有源和无源四端网络。
测量频率特性的方法一般有逐点法和扫频法两种。
为了说明扫频仪的工作原理，先谈谈逐点法频率特性。
图B.15测试原理图调节正弦波信号发生器的频率，逐点测量相应频率上被测设备的输出电压(注意保持被测设备的输入电压不能变)。
例如第一次调节频率f1，送入被测设备，电压表测得被测设备的输出电压为U1，第二次调节频率为f2，电压表测得为U2，这样继续做下去，到第n次调节频率为fn，测得Un。
然后以频率f为横坐标，电压U为纵坐标，把各次频率及其对应测得的电压画到坐标上去，连接这些点得到一条曲线，这就是被测设备的频率特性曲线，如图B.15所示。
但是这种测法即费时又不准，而且不形象。
如果把信号发生器改为一个扫频振荡器，它的频率能自动地从f1到fn重复扫频，但扫频仪输出幅度不变，通过被测设备后，被测设备在不同频率上幅度是不同的，把电压表改成检波器，把被测设备输出的扫频信号的包络检出来，并送到示波器显示出来，我们就能直接看到被测设备的频率特性曲线，这就是扫频法测量频率特性的原理，扫频仪就是根据这个原理做成的。
根据上述原理，扫频仪主要包括三部分，如图B.16所示。
图B.16扫频仪方框图1.扫描信号发生器它的核心仍然是LC振荡器，其电路是设法用调制信号控制振荡电路中的电容器或电感线圈，使电容量或电感量变化，从而使振荡频率受调制信号的控制而变化，但其幅度不变。
用调制信号控制电容量变化的方法是由变容二极管实现的。
用调制信号控制电感量变化的方法通常是用磁调制来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
BT-3W频率特性测试仪为便携式通用扫频仪，它利用具有内刻度的距形示波管作为显示器，来直接显示被测设备的幅频特性曲线。
应用该仪器可快速测量或调整的高频段的各种有源和无源网络的幅频特性和驻波特性，特别适用于测量和调整卫星通信接收机、卫星直播电视接收机和微波通信机的中放及VHF 电视天线和放大器的增益，也可以用来测量和调整卫星直播电视接收机的鉴频特性，电视接收机的中放以及VHF高频调谐器的通道特性。
该产品是我厂部优产品，BT-3的更新换代产品，1—300MHz全景扫频，电路全部采用晶体管和集成电路，达到了小型化其重量仅是BT-3的五分之一，性能稳定、可靠、特别适用于公用天线差转台的检测与维修。
二、技术参数
1、扫频范围：1—300MHz
2、中心频率：1—300MHz
3、扫频宽度：最宽大于300MHz，最窄1MHz，在1—300MHz内扫频宽度可任意调节。
4、扫频非线性：扫宽300MHz时≤12%
扫宽20MHz时≤5%
5、输出电压：在0dB衰减时，75Ω终端不小于0.1V（有效值）。
6、扫频输出寄生调幅系数：
衰减在“0dB”时全频段优于10%（300MHz频偏）扫宽20MHz时优于7%。
7、输出衰减器：
粗衰减器：0、10、20、30、40、50、60d、10dB步进。
细衰减器：0、1、2、3、4、5、6、7、8、9、10dB、1dB步进。
衰减器精度：粗：10—40dB优于±1dB
细：1—10dB优于±0.5dB
8、输出阻抗：75Ω
9、频率标记：50MHz，10MHz、1MHz复合，外接四种。
标记精度：优于1×10-4
标记形式：菱形
外接频标灵敏度：小于0.5V
10、显示部分垂直灵敏度：10mVp-p/格
11、示波管有效显示屏幕：60×48mm2
12、显示部分输入阻抗：470K。
13、扫描基线沿垂直方向可在整个有效屏面内移动。
14、仪器使用电源频率为50Hz±5%，电压为220V±10%。
15、仪器耗电不大于25W。
16、仪器电源电线与机壳的绝缘电阻，在额定使用范围内应不小于100MΩ。
17、仪器的外形尺寸为340×140×200mm.
18产品重量6Kg。
三、工作原理：
1、电源部分
由变压器的次级，取出各路电压加入电源板，产生±12V，＋150V，0-30V-1000V电压，分别供给机内的各个电路和显示系统。
2、控制和显示系统
由电源来的交流电压一路加至X轴的输入端，经放大送至示波管的水平偏转电路，使
电子束沿水平方可进行偏转。
另一路经整开形产生消隐负方波，以供定频单元的休止——工作之用，由于正弦波同时控制电子束和扫频振荡器，因此电子束在示波管荧光屏上的每一水平位置对应于某一瞬时频率，从左向右频率逐渐增高，并且是线性化的。
3、扫频单元
扫频单元包括以下几个部分（见图1）扫频振荡器、定频振荡器、平衡混频滤波，宽带稳幅放大器。
衰减器 图（1）
扫频振荡器由高频晶体管和变容管组成电调振荡器，改变变容管偏压即可改变扫频振荡频率，从而改变仪器的扫频频偏。
定频振荡器由高频晶体管变容管组成，加入负方波，使定频振荡处于重复的工作——休止状态，改变其振荡频率即可改变扫频输出的中心频率。
两个振荡器的信号电压分别由电感耦合至平衡混频器产生0—300MHz 的扫频信号电压。
经低通滤波输出，送至宽带放大器。
经宽带放大的扫频信号分三路输出，一路加至衰减器作射频输出；一路加至频标系统，另一路经二极管2AP30E 检波加至稳幅放大器，稳幅放大器采用自动闭环反馈，其输出电压控制输入。
自动地调整输入电平的大小以达到稳幅的目的。
4、通道单元
通道单元由垂直放大器和水平放大器两部分组成，垂直放大器将检波器检波后的电压进行放大，经放大后的被测信号加至垂直偏转板，并在屏幕上显示水平放大器对加入的正弦波放大后加至水平偏转板，达到水平方向扫描。
5、频标系统
频标系统由频标发生器和频标放大器组成，见图2柜图。
图（2）
晶体振荡器产生的50MHz 的电信号通过LC 同步自激分频电路，分别产生10MHz 和1MHz ，且和50MHz 同步的电信号，分别加至各自的谐波发生器经阶跃管使得方波前沿更为陡峭，（即谐波含量更为丰富），在混频器上和来自宽带放大器的扫频信号相差拍，便产生梳状的菱形频标，经各自的放大器放大后，汇合在一起加至频标幅度电位器，电位器的中点频标电压加至通道单元，这样便在扫频曲线上给出频率标记。
四、结构特点
本仪器为扫频、显示一体化仪器，以方便使用，结构见图3、图4。
（1）辉度（2）聚焦
（3）移位（4）Y增益
2 （5）Y输入（6）细衰减器
（7）扫频宽度（8）中心频率
4 （9）扫频输出（10）影像极性
（11）电源开关（12）指标灯
（13）粗衰减器（14）频标选择
（15）外频标输入（16）频标幅度
3）
（17）电源单元（18）通道单元
（19）变压器（20）频标单元
（21）扫频单元（22）示波管
图（4）
五、电气性能检查
1、仪器的适用电源220V
2、电源开关由面板上的S1控制，打开S1时，指标灯LED亮；
3、调节辉度电位器R3，聚焦电位器R5，以得到足够辉度和细的扫描线。
4、视输入信号而定极性开关“＋”“－”；
5、检查工作频率和扫频宽度：按图5连接仪器，将75Ω低阻检波器与Y输入扫频输出连接。
置本仪器衰减于0dB，整机后侧板“通”“断”开关于“通”，“频标选择”于“50”位置，调整显示器Y轴增益，在显示器屏幕上出现适当幅度的如图（6）所示的方块图形，转动中心频率旋钮，以50MHz标记的依次读数，高端能出现300MHz频标。
频标选择于“1”位置，转动中心频率旋钮，调扫宽电位器，零拍右侧出现1MHz标记。
图（6）
分别调节扫频宽度至最小和最大，其扫频宽度应分别为1MHz和300MHz。
6、检查扫频线性：
调节扫频宽度为300MHz（50MHz标记读数）调节中心频率旋钮，使标记位置如图（7）所示。
A-B
扫频线性100%，应小于等于12%，调节扫频宽度为20MHz，按A+B
上述方法检查扫频线性，应小于等于5%。
图7（检查扫频非线性）
7、检查扫频输出寄生调幅系数和衰减器：
按图5连接仪器，衰减放在0dB处，调节Y轴增益旋钮，将幅度置于6格左右，测出最大幅A，最小幅度B，如图8
图8
寄生调幅系数A－B
M＝×100% 应不大于10%。
A＋B
同样，在频偏20MHz时，寄生调幅系数应小于等于7%，粗、细衰减器的精度，在批量生产中进行抽测。
当分别转动粗细衰减器时，应该轻松，清晰，且可靠。
8、测量输出电平
置超高频毫伏表量程于1V档，开机予热十五分钟，反复调零和调满度后待测。
置体仪器粗、细衰减器于0dB。
调节中心频率于150MHz，扫频宽度为最小。
后侧板开关于“断”位置，此时测得输出电压大于或等于0.1V。
测毕后“通”断开关仍恢复于“通”位置。
9、检查频率标记
按图5连接，置“频标选择”于50MHz，扫频宽度为最大，频标幅度适中。
调节“中心频率”旋钮，自0—300MHz范围内，标记应该分得清，置“频标选择”于10、1MMHz，扫频宽度为20MHz，调节中心频率旋钮，全频段内，标记也应分得清。
检查外接标记时，置“频标选择”于外接，在外接标记15输入30MHz的连续振荡信号，输入幅度约0.5V，此时在显示器上应出现指示30MHz的菱形标记。
六、使用方法：
1、按5检查仪器工作正常后，即可使用本仪器，作为两个实例，下面画出在测试一个不具有检波器的被测四端网络时，该仪器与其的连接方式，输出电缆将接到仪器的输出端，另一端则接到被测线路的输入端，根据被测线路选定某一频段，并适当调节频标增益，用检波探测器将被测线路输出电压检波送至垂直输入，在荧光屏上出现被测线路特性曲线图形，频率标记送到曲线上。
2、如果要测量带有检波器的装置的频率特性，则不用检波探测器，直接将被测线路的检波输出接到本仪器的Y输入端。
3、仪器的水平基线如华中倾斜，可调整校正电位器R10。
4、如果需要某些非1MHz、10MHz、50MHz的频率标记，则可以采用外接频标。
为此将频标开关转换到外接位置，林外接频标插头加入所需的频率刻度信号。
七、仪器的成套
1、BT-3W频率特性测试仪式一台
2、使用说明书一本
3、75Ω输出电缆（空载）（有载）各一根
4、低阻检波器一个
5、检波探测器一根
6、电源线一根
7、产品合格证一个
8、电路图一份
9、板手一个
10、保险丝0.5A 二个。
