声学多功能浮标

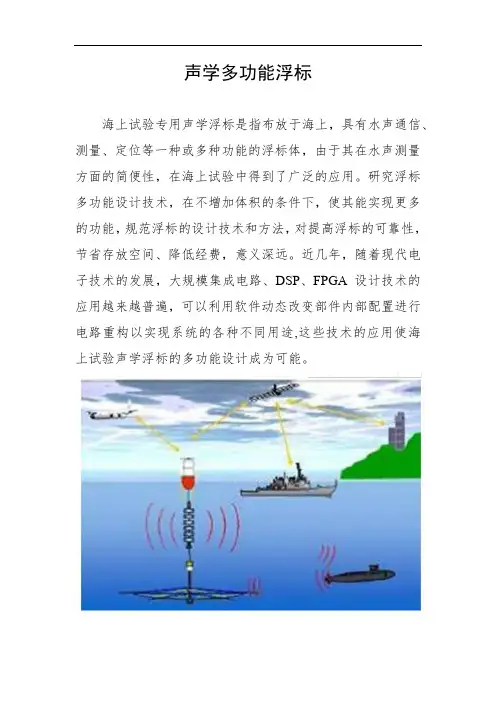

声学多功能浮标海上试验专用声学浮标是指布放于海上，具有水声通信、测量、定位等一种或多种功能的浮标体，由于其在水声测量方面的简便性，在海上试验中得到了广泛的应用。

研究浮标多功能设计技术，在不增加体积的条件下，使其能实现更多的功能，规范浮标的设计技术和方法，对提高浮标的可靠性，节省存放空间、降低经费，意义深远。

近几年，随着现代电子技术的发展，大规模集成电路、DSP、FPGA设计技术的应用越来越普遍，可以利用软件动态改变部件内部配置进行电路重构以实现系统的各种不同用途,这些技术的应用使海上试验声学浮标的多功能设计成为可能。

一、声学浮标的结构（一）浮标的总体结构试验声学浮标采用积木式结构，由天线段、支撑杆、浮体、水下电子舱和水听器及电缆等构成。

其中水下电子舱内设有控制单元、水声信号处理单元、无线通信链模块和DGPS 接收机、可充电电池、存储单元等电子设备。

天线段部分架设DGPS天线、无线通信天线和航标灯。

浮标结构示意图如图1所示。

（二）浮标的基本功能浮标的基本功能包括：①自身DGPS定位功能；②具有与测量基站无线通信的能力；③具有对水下目标水声测量、通信的一种或多种专门的能力。

（三）声学浮标的信号浮标有无线电数据传输通道和水声测量通道，主要利用无线电传输实测数据及控制命令，用声传感器实测和传递水下数据。

水声信号有输入输出两个部分，因测量频率不同还有多个频段，有多路输入输出的要求。

可能有多个模拟输入，如矢量水听器有VX、VY两路输入，双水听器时有P1、P2两路声压输入。

也可能有数字信号输入，如压力传感器、方位仪数据等，数字输入可以合成一路传输。

模拟输出一般为一路，但可能有辅助测量信号，这样就可能为两路模拟信号。

（四）浮标的水声信号流程一般浮标水听器接收的声信号首先经前放接收机预处理。

前放与水听器硫化在一起，有一定的放大增益。

接收机包括滤波和放大功能，滤波器频率范围为几百赫兹到几十千赫兹，放大增益较大。

然后到达ADC、DSP处理电路，由16bit高精度ADC和两片TMS320VC5402构成水声信号处理器子系统。

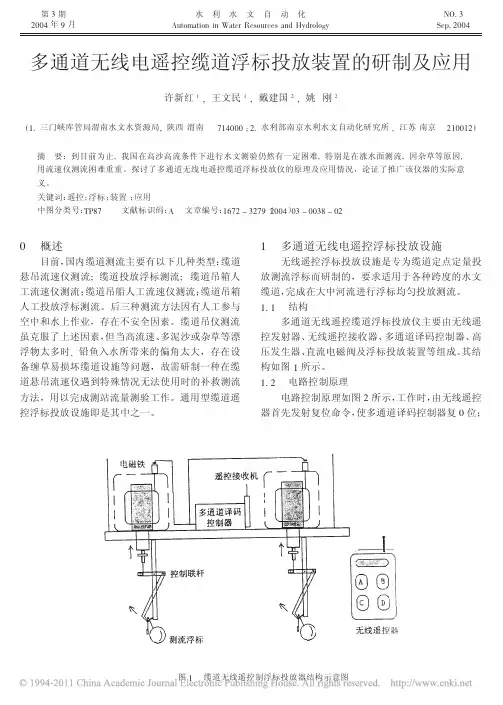

多通道无线电遥控缆道浮标投放装置的研制及应用

!"#$"%&’" (") *++,&-(%&’" ’. /(0,$1(2 34’25 6$,$(5$ 7$#&-$ -’"%8’,,$) 02 94,%& : +(%; <&8$,$55 =$,$>$%82
:; :<= > ?@=A$, 6.BC 6D= > +<=$, -.E F<G= > AH@#, I.J CG=A#
!
结语
逐步实现水文测验的自动化是我国水文事业发
展的趋势。目前水文缆道用吊仪、吊箱测流的水文测站，在全国约占 &’9 以上，在需要使用缆道浮标测流的测站增设一套多通道无线遥控投放浮标控制仪器，可补充克服吊仪测流的不足，消除吊箱人工投放浮标的不安全因素，可提高水文缆道现代化技术使用水平，降低成本而又能解决实际问题。
*05%8(-%[ ;=R<P =@Q, R?DLD DU</R/ SDLRG<= O<MM<SHPRN <= ?NOL@P@A<SGP RD/R<=A H=ODL S@=O<R<@= @M ?<A? /DO<+D=R G=O ?<A? MP@Q) \/]DS<GPPN Q?D= +DG/HL<=A @= /QDPP<=A /HLMGSD, G MP@Q +DRDL +GN ^D RL@H^PDO ^N /H/]D=O<=A QDDO/) _?</ ]G]DL O</SH//D/ R?D ]L<=S<]PD G=O G]]P<SGR<@= @M ^H@N/ LDPDG/D ODW<SD S@=RL@PPDO ^N +HPR< > ]GR? Q<LDPD// RDPD+DRLN, G=O OD+@=/RLGRD/ <R/ /<A=<M<SG=SD <= GSRHGP ]LGSR<SD/) ?$2 1’8)5@ RDPD+DRLNY ^H@NY ODW<SDY G]]P<SGR<@=

水声测量浮标水面横向摇摆分析

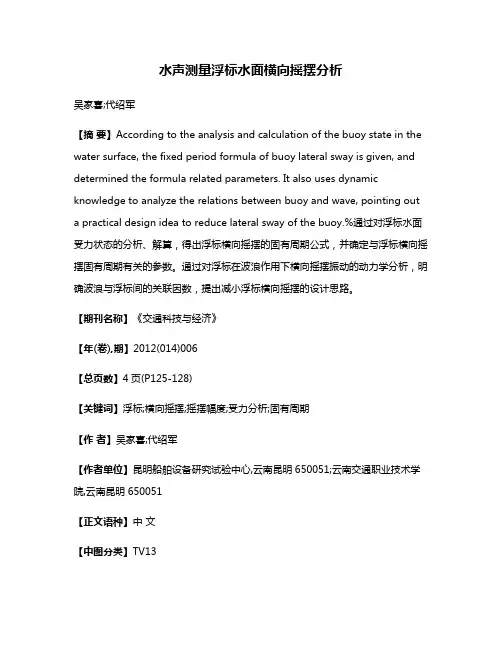

水声测量浮标水面横向摇摆分析吴家喜;代绍军【摘要】According to the analysis and calculation of the buoy state in the water surface, the fixed period formula of buoy lateral sway is given, and determined the formula related parameters. It also uses dynamic knowledge to analyze the relations between buoy and wave, pointing out a practical design idea to reduce lateral sway of the buoy.%通过对浮标水面受力状态的分析、解算，得出浮标横向摇摆的固有周期公式，并确定与浮标横向摇摆固有周期有关的参数。

通过对浮标在波浪作用下横向摇摆振动的动力学分析，明确波浪与浮标间的关联因数，提出减小浮标横向摇摆的设计思路。

【期刊名称】《交通科技与经济》【年(卷),期】2012(014)006【总页数】4页(P125-128)【关键词】浮标;横向摇摆;摇摆幅度;受力分析;固有周期【作者】吴家喜;代绍军【作者单位】昆明船舶设备研究试验中心,云南昆明650051;云南交通职业技术学院,云南昆明650051【正文语种】中文【中图分类】TV13采用水声测量浮标对水下目标进行水声测量是一种较为常见的方法。

浮标在波浪作用下会产生摇摆，降低浮标摇摆幅度有利于水声测量及浮标水上无线通信。

1 浮标横向摇摆振动的固有频率推算浮标在波浪作用下偏离平衡位置时（见图1），F为浮力，G为重力，浮力和重力不再在一条竖直线上，由于浮力和重力共同作用产生了恢复力矩，浮标具有恢复到平衡位置的趋势。

由于浮标的偏斜，其浮力中心位置发生了改变，浮力中心位置的改变量可折算成浮标浮力中心向上移动的偏量，根据船舶原理，这一浮心偏移量称为稳心半径式中：r为浮标的稳性半径，m；IX为浮标水线面积对通过其漂心横倾轴的面积惯矩，m4；V为浮标的排水量，m3。

怎么选择合适的内湖水质监测浮标

怎么选择合适的内湖水质监测浮标水质浮标监测运用传感器技术，结合浮标体、电源供电系统、数据传输设备构成的放置于水域内的小型水质监测系统可全天候、连续、定点地观测水质，并实时将数据传输到环境物联网云端。

紧要用于河道沿岸水域、湖泊水库的水质监测，自动实时监测目标水域中的水质情形，形成河道水质监测趋势网格化后，有助于形成健全的河道长效管理机制，实现对该水域或下游进行水质污染预告，实现掌握水质和污染物通量，防治水污染事故。

海上助航浮标；多功能水质监测浮标；警示浮筒原材料子子选用进口LLDPE食品级聚乙烯，经过滚塑一次成型，外壳光滑强度高颜色鲜艳醒目，可耐船舶撞击及海浪拍打，内部填充硬质聚泡沫（躲避时间久进水），产品用于海洋浴场，海湾景区，深水区警示标志，内河水库隔离围栏，水源地拦船，游泳警戒线，河道施工，航道建筑物警示等。

浮标站由浮标、监测传感器、供电设备、手记传输掌控设备、防护设备和锚系设备等构成。

（1）浮标：由浮体、支架、防撞装置、防雷设备、电子舱等构成，具有防撞、防腐蚀、防雷等功能，浮标可依据实际传感器安装需要确定尺寸，并可预留传感器安装端口；（2）监测传感器：浮标站可搭载水质监测仪及营养盐、COD、水文等传感器；可监测度、DO、pH、浊度、电导率、叶绿素、蓝绿藻、COD、高锰酸盐指数、TOC、总磷、总氮、氨氮和气象等指标；（3）供电设备：由太阳能、充电掌控器和蓄电池构成；太阳能板装在浮体上，蓄电池安装在电子舱内；太阳能结合蓄电池供电能确保在连续阴雨天情况下，浮标监测站正常工作30天以上；浮标水质监测站是设立在河流、湖泊、水库、近岸海域等流域内的现场水质自动监测试验室，是以水质监测仪为核心，运用传感器技术，结合浮标体、电源供电系统、数据传输设备构成的放置于水域内的小型水质监测系统。

用于连续自动监测被测水体的水质更改情况，客观地记录水质情形，及时发现水质异常更改，进而实现对该水域或下游进行水质污染预告，研究水体扩散、自净规律等。

水中遥控知识点总结

水中遥控知识点总结一、水中遥控的原理水中遥控的原理主要是利用无线电、声纳、光纤通信、有线电缆等技术手段，通过遥控设备发送指令信号，控制水下设备进行操控和操作。

水中遥控技术主要包括遥控信号传输和水下设备控制两个方面。

1. 遥控信号传输遥控信号传输是水中遥控技术的关键环节之一，它主要包括无线电、声纳和光纤通信等技术手段。

（1）无线电无线电通信是一种通过电磁波传输信号的技术手段，它在水下遥控中的应用广泛。

通过搭载在水下设备上的无线电发射器和接收器，可以实现水下设备和遥控装置之间的远程通信。

无线电通信在水下遥控中的优势是不受深度限制、传输距离远和具有一定的抗干扰能力等特点。

（2）声纳声纳通信是一种利用声波传输信号的技术手段，它适用于水下环境。

声纳通过发送声波信号和接收回波信号来实现水下设备和遥控装置之间的远程通信。

声纳通信在水下遥控中的优势是具有较好的穿透性和传输稳定性，适用于海洋深水环境。

（3）光纤通信光纤通信是一种利用光信号传输数据的技术手段，它在水下遥控中的应用日益广泛。

通过在水下设备和遥控装置之间搭建光纤通信系统，可以实现高速、高效的数据传输，具有较好的抗干扰能力和安全性等特点。

2. 水下设备控制水下设备控制是水中遥控技术的核心内容之一，它主要包括水下机器人、水下航行器、水下探测器等水下设备的远程操控和操作。

（1）水下机器人水下机器人是一种可充电、可编程的自主式水下设备，它可以执行各种水下任务，如水下作业、水下探测、水下勘探等。

通过水中遥控技术，可以实现对水下机器人的远程控制和操作，使其在水下环境中完成各种任务。

（2）水下航行器水下航行器是一种潜艇式水下设备，它可以在水下环境中进行航行和探测。

通过水中遥控技术，可以实现对水下航行器的远程操控和导航，使其在水下环境中执行各种任务。

（3）水下探测器水下探测器是一种可以在水下环境中进行探测和监测的水下设备，它可以进行水下地质勘探、水下资源调查、水下环境监测等。

水声监视网络设备简介

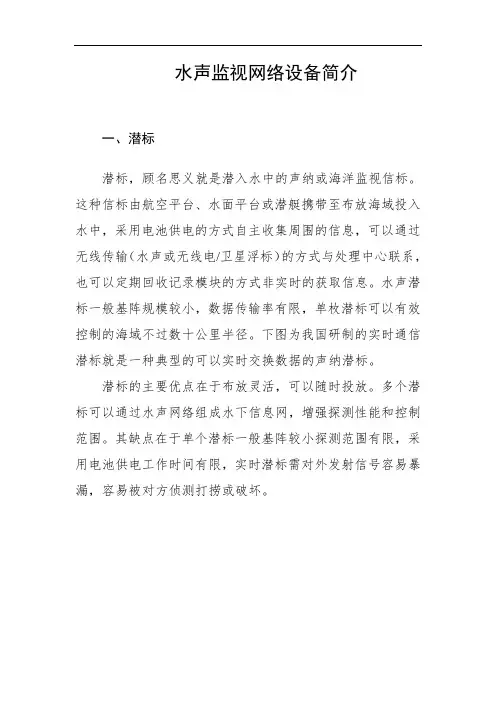

水声监视网络设备简介一、潜标潜标，顾名思义就是潜入水中的声纳或海洋监视信标。
