PECVD的工作原理
PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的化学气相沉积技术，广泛应用于半导体、光电子、薄膜等领域。
本文将详细介绍PECVD的工作原理，包括基本原理、设备结构、工作过程和应用。
一、基本原理PECVD是利用等离子体（plasma）在化学气相沉积过程中提供能量，促进气体份子的激活和反应。
等离子体是指气体中的电离态和非电离态粒子的混合物，具有高能量和活性。
PECVD利用等离子体的特性，使得气相中的前驱体份子在表面发生化学反应，从而形成所需的薄膜。
二、设备结构PECVD设备主要由气体供给系统、真空系统、等离子体发生器、反应室和控制系统等组成。
气体供给系统用于提供所需的前驱体气体和载气；真空系统用于建立反应室内的高真空环境；等离子体发生器通过高频电场或者射频电场产生等离子体；反应室是进行化学反应的主要空间；控制系统用于控制各个部份的运行参数。
三、工作过程PECVD的工作过程主要包括气体供给、真空抽取、等离子体激发和化学反应四个阶段。
1. 气体供给：前驱体气体和载气通过气体供给系统进入反应室。
前驱体气体是形成所需薄膜的主要气体，如硅烷、氨气、二甲基铜等；载气用于稀释前驱体气体，调节反应条件。
2. 真空抽取：在气体供给后，通过真空系统将反应室内的气体抽取至较低的压力，以建立高真空环境。
高真空有利于等离子体的形成和反应的进行。
3. 等离子体激发：在建立高真空后，通过等离子体发生器产生高频电场或者射频电场，激发气体中的电子，形成等离子体。
等离子体中的高能电子与气体份子碰撞，使其激活并增加反应速率。
4. 化学反应：在等离子体的作用下，前驱体气体发生化学反应，沉积在基底表面形成薄膜。
反应的具体机理和反应条件会根据所需薄膜的性质而有所不同。
四、应用PECVD广泛应用于半导体、光电子、薄膜等领域，主要用于薄膜的生长和表面改性。
具体应用包括：1. 半导体器件创造：PECVD可用于生长多种薄膜，如硅氮化物、氧化硅、氮化硅等，用于创造晶体管、电容器等器件的绝缘层、隔离层等。
pecvd反应方程
pecvd反应方程PECVD，全称为等离子体增强化学气相沉积（Plasma Enhanced Chemical Vapor Deposition），是一种常用于薄膜制备的沉积方法。
它利用等离子体激活气体分子，使其发生化学反应并在基底表面生成薄膜。
以下是PECVD常见的反应方程及其对应的薄膜沉积过程。
1. 硅氢化物PECVD反应方程：SiH4 + H2 → Si + 2H2O该反应方程描述了在PECVD过程中使用硅氢化物（如硅烷SiH4）作为前驱体进行硅薄膜的沉积。
通过与氢气反应，产生硅及水蒸气。
在等离子体激活的条件下，硅和水蒸气在基底表面发生化学反应，生成纯净的硅薄膜。
2. 氧化物PECVD反应方程：SiH4 + N2O → SiO2 + 2H2O + N2该反应方程描述了使用硅氢化物和氮氧化物（如N2O）作为前驱体进行氧化物薄膜（如二氧化硅SiO2）的沉积。
在等离子体激活的条件下，硅氢化物与氮氧化物发生化学反应，生成氧化硅薄膜、水蒸气和氮气。
3. 碳氮化物PECVD反应方程：SiH4 + C3H8 + NH3 → SiCN + 3H2 + H2O (SiC涂覆剂)该反应方程描述了使用硅氢化物、丙烷和氨气作为前驱体进行碳氮化物薄膜（如碳化硅SiC）的沉积。
在等离子体激活的条件下，硅氢化物与丙烷和氨气发生化学反应，生成碳氮化硅薄膜、氢气和水蒸气。
4. 氮化物PECVD反应方程：SiH4 + NH3 → Si3N4 + 3H2该反应方程描述了使用硅氢化物和氨气作为前驱体进行氮化物薄膜（如氮化硅Si3N4）的沉积。
在等离子体激活的条件下，硅氢化物与氨气发生化学反应，生成氮化硅薄膜和氢气。
值得注意的是，以上的PECVD反应方程仅为示例，实际的PECVD反应可能涉及不同的前驱体和反应条件。
根据所需的薄膜材料和沉积条件的不同，可以选择不同的前驱体和反应方程进行PECVD沉积。
在PECVD过程中，等离子体的产生是至关重要的。
PECVD沉积
Plasma Enhanced Chemical Vapor Deposition 等离子体增强化学气相沉积
CVD 定义
• 化学气相沉积是通过化学反应方式，利用加 热、等离子激励或光辐射等各种能源，在反 应器内使气态或蒸汽状态的化学物质在气相 或气固界面上经化学反应形成固态沉积物的 技术。 • 简单来说就是：两种或两种以上的气态原材 料导入到一个反应室内 ,然后他们相互之间发 生化学反应，形成一种新的材料，沉积到基 片表面上。
ZnO
• 氧化锌基薄膜的研究进展迅速，材料性能 已可与ITO相比拟，结构为六方纤锌矿型。 其中铝掺杂的氧化锌薄膜研究较为广泛， 它的突出优势是原料易得，制造成本低廉， 无毒，易于实现掺杂，且在等离子体中稳 定性好。预计会很快成为新型的光伏TCO 产品。目前主要存在的问题是工业化大面 积镀膜时的技术问题。
ITO
• ITO(IndiumTinOxide)镀膜玻璃是一种非常成熟 的产品，具有透过率高，膜层牢固，导电性好等 特点，初期曾应用于光伏电池的前电极。但随着 光吸收性能要求的提高，TCO玻璃必须具备提高 光散射的能力，而ITO镀膜很难做到这一点，并 且激光刻蚀性能也较差。铟为稀有元素，在自然 界中贮存量少，价格较高。ITO应用于太阳能电 池时在等离子体中不够稳定，因此目前ITO镀膜 已非光伏电池主流的电极玻璃。
一般说来,采用PECVD 技术制备薄膜材料时，薄膜的 生长主要包含以下三个基本过程：
（一）在非平衡等离子体中，电子与反应气体发 生初级反应，使得反应气体发生分解，形成离子 和活性基团的混合物； （二）各种活性基团向薄膜生长表面和管壁扩散 输运，同时发生各反应物之间的次级反应；
（三）到达生长表面的各种初级反应和次级反应 产物被吸附并与表面发生反应，同时伴随有气相 分子物的再放出。

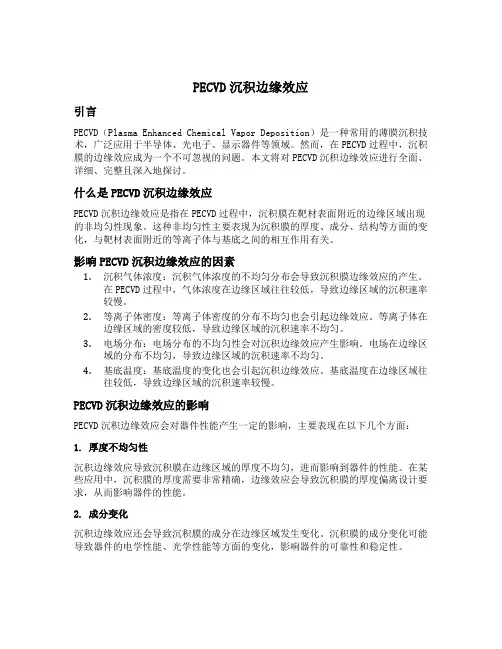

pecvd沉积边缘效应
PECVD沉积边缘效应引言PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、显示器件等领域。
然而，在PECVD过程中，沉积膜的边缘效应成为一个不可忽视的问题。
本文将对PECVD沉积边缘效应进行全面、详细、完整且深入地探讨。
什么是PECVD沉积边缘效应PECVD沉积边缘效应是指在PECVD过程中，沉积膜在靶材表面附近的边缘区域出现的非均匀性现象。
这种非均匀性主要表现为沉积膜的厚度、成分、结构等方面的变化，与靶材表面附近的等离子体与基底之间的相互作用有关。
影响PECVD沉积边缘效应的因素1.沉积气体浓度：沉积气体浓度的不均匀分布会导致沉积膜边缘效应的产生。
在PECVD过程中，气体浓度在边缘区域往往较低，导致边缘区域的沉积速率较慢。
2.等离子体密度：等离子体密度的分布不均匀也会引起边缘效应。
等离子体在边缘区域的密度较低，导致边缘区域的沉积速率不均匀。
3.电场分布：电场分布的不均匀性会对沉积边缘效应产生影响。
电场在边缘区域的分布不均匀，导致边缘区域的沉积速率不均匀。
4.基底温度：基底温度的变化也会引起沉积边缘效应。
基底温度在边缘区域往往较低，导致边缘区域的沉积速率较慢。
PECVD沉积边缘效应的影响PECVD沉积边缘效应会对器件性能产生一定的影响，主要表现在以下几个方面：1. 厚度不均匀性沉积边缘效应导致沉积膜在边缘区域的厚度不均匀，进而影响到器件的性能。
在某些应用中，沉积膜的厚度需要非常精确，边缘效应会导致沉积膜的厚度偏离设计要求，从而影响器件的性能。
2. 成分变化沉积边缘效应还会导致沉积膜的成分在边缘区域发生变化。
沉积膜的成分变化可能导致器件的电学性能、光学性能等方面的变化，影响器件的可靠性和稳定性。
3. 结构变化沉积边缘效应还会引起沉积膜的结构变化。
沉积膜的结构变化可能导致器件的界面性能、表面粗糙度等方面的变化，影响器件的工作性能。

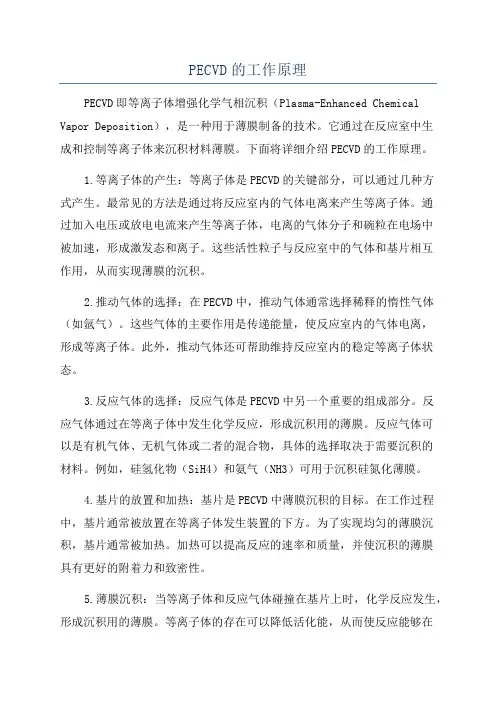

PECVD的工作原理
PECVD的工作原理PECVD即等离子体增强化学气相沉积（Plasma-Enhanced Chemical Vapor Deposition），是一种用于薄膜制备的技术。
它通过在反应室中生成和控制等离子体来沉积材料薄膜。
下面将详细介绍PECVD的工作原理。
1.等离子体的产生：等离子体是PECVD的关键部分，可以通过几种方式产生。
最常见的方法是通过将反应室内的气体电离来产生等离子体。
通过加入电压或放电电流来产生等离子体，电离的气体分子和碗粒在电场中被加速，形成激发态和离子。
这些活性粒子与反应室中的气体和基片相互作用，从而实现薄膜的沉积。
2.推动气体的选择：在PECVD中，推动气体通常选择稀释的惰性气体（如氩气）。
这些气体的主要作用是传递能量，使反应室内的气体电离，形成等离子体。
此外，推动气体还可帮助维持反应室内的稳定等离子体状态。
3.反应气体的选择：反应气体是PECVD中另一个重要的组成部分。
反应气体通过在等离子体中发生化学反应，形成沉积用的薄膜。
反应气体可以是有机气体、无机气体或二者的混合物，具体的选择取决于需要沉积的材料。
例如，硅氢化物（SiH4）和氨气（NH3）可用于沉积硅氮化薄膜。
4.基片的放置和加热：基片是PECVD中薄膜沉积的目标。
在工作过程中，基片通常被放置在等离子体发生装置的下方。
为了实现均匀的薄膜沉积，基片通常被加热。
加热可以提高反应的速率和质量，并使沉积的薄膜具有更好的附着力和致密性。
5.薄膜沉积：当等离子体和反应气体碰撞在基片上时，化学反应发生，形成沉积用的薄膜。
等离子体的存在可以降低活化能，从而使反应能够在较低的温度下发生。
此外，等离子体还可以提供足够的活性粒子来控制沉积的过程，如沉积速率、化学组成和薄膜性质。
6.控制和监测：PECVD过程中的控制和监测是确保薄膜具有所需性质的重要步骤。
通过调节反应气体的流量和压力，可以控制薄膜的厚度和化学组成。
同时，通过监测等离子体发生器的功率和频率，可以提供关于等离子体活性的信息。
pecvd工艺流程
pecvd工艺流程PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的制备薄膜的工艺流程，在微电子、光电子、材料科学等领域得到广泛应用。
下面将介绍PECVD的工艺流程。
PECVD工艺流程主要包括预清洗、预热、沉积、冷却和后处理几个步骤。
首先是预清洗步骤。
清洗是为了去除基片表面的杂质和有机物，提供一个干净的表面用于薄膜的成长。
常用的清洗方法包括溶剂清洗和化学清洗，可以使用有机溶剂如丙酮和异丙醇进行溶剂清洗，以去除表面的有机污染物。
化学清洗则使用酸碱溶液，如稀盐酸和稀氢氧化钠溶液，去除金属离子和无机杂质。
接下来是预热步骤。
预热是为了提高基片表面的反应活性，促进薄膜的成长。
通常采用电阻丝加热器或激光加热器对基片进行加热，提高基片温度至几百摄氏度。
然后是沉积步骤。
沉积是将所需的薄膜材料通过化学反应在基片表面沉积成薄膜。
PECVD使用的气体一般包括有机硅化合物（如SiH4、TEOS）和载气（如氮气、氢气），还可以加入掺杂气体（如Dopant）来制备掺杂材料。
在高压和高频交流电场的作用下，气体分子会发生解离和激发，产生活性物种和离子，活性物种和离子在基片表面发生化学反应，形成所需的薄膜材料。
冷却步骤是为了将基片和反应室中的温度降低至常温。
冷却可以使用水冷的方式，将水循环流过反应室和基片，吸收热量，使系统温度降低。
最后是后处理步骤。
后处理是为了将基片上的薄膜进行表面处理，以改善薄膜的性能。
后处理可以采用退火、热氧化或化学处理等方法。
退火可以提高薄膜的结晶度和光学性能，热氧化可以形成氧化层保护薄膜，化学处理可以改变薄膜的表面性质。
以上就是PECVD的工艺流程。
PECVD工艺具有反应速度快、成膜均匀、控制性好等优点，可以制备各种材料的薄膜，广泛应用于微电子器件、光电器件以及材料科学领域。
随着技术的不断发展，PECVD工艺将会得到更进一步的改进和应用。
PECVD
PECVD
PECVD--等离子体增强化学气相沉积法
为了使化学反应能在较低的温度下进行，利用了等离子体的活性来促进反应，因而这种CVD称为等离子体增强化学气相沉积(PECVD).
实验机理：是借助微波或射频等使含有薄膜组成原子的气体，在局部形成等离子体，而等离子体化学活性很强，很容易发生反应，在基片上沉积出所期望的薄膜。
优点：
基本温度低；沉积速率快；成膜质量好，针孔较少，不易龟裂。
缺点如下：
1.设备投资大、成本高，对气体的纯度要求高；
2.涂层过程中产生的剧烈噪音、强光辐射、有害气体、金属蒸汽粉尘等对人体有害；
3.对小孔孔径内表面难以涂层等。
例子：在PECVD工艺中由于等离子体中高速运动的电子撞击到中性的反应气体分子，就会使中性反应气体分子变成碎片或处于激活的状态容易发生反应。
衬底温度通常保持在350℃左右就可以得到良好的SiOx或SiNx 薄膜，可以作为集成电路最后的钝化保护层，提高集成电路的可靠性。
几种PECVD装置
图（a）是一种最简单的电感耦合产生等离子体的PECVD装置，可以在实验室中使用。
图b）它是一种平行板结构装置。
衬底放在具有温控装置的下面平板上，压强通常保持在133Pa左右，射频电压加在上下平行板之间，于是在上下平板间就会出现电容耦合式的气体放电，并产生等离子体。
图（c）是一种扩散炉内放置若干平行板、由电容式放电产生等离子体的PECVD装置。
它的设计主要为了配合工厂生产的需要，增加炉产量。
PECVD的工作原理
PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，广泛应用于半导体、光电子和显示器件制备过程中。
本文将详细介绍PECVD的工作原理及其在薄膜沉积中的应用。
一、PECVD的工作原理PECVD是一种在真空环境中利用等离子体激发化学反应进行薄膜沉积的技术。
其工作原理主要包括以下几个步骤：1. 构建真空环境：首先，将待沉积的基底放置在PECVD反应室中，通过抽气系统将反应室内部的气体抽至较低的压力，通常为10^-2至10^-4Torr的范围。
2. 气体进入反应室：在真空环境建立后，需要通过进气系统将所需的沉积气体引入反应室。
沉积气体可以是单一的气体，如二甲基硅烷（SiH2(CH3)2），也可以是多种气体的混合物，如甲烷（CH4）和二氧化硅（SiO2）前体气体。
3. 等离子体激发：一旦沉积气体进入反应室，高频电源将被连接到反应室中的电极上，产生高频电场。
这将导致沉积气体份子中的电子被电场加速，并与其它气体份子碰撞，形成等离子体。
等离子体中的电子和离子之间的碰撞会引起一系列的化学反应。
4. 薄膜沉积：在等离子体激发的化学反应过程中，沉积气体中的前体份子将分解，并释放出反应物质。
这些反应物质会在基底表面发生化学反应，形成一个薄膜层。
薄膜的成份和性质取决于所使用的沉积气体和反应条件。
5. 控制沉积过程：在PECVD过程中，可以通过调节反应室内的气体流量、压力、功率和温度等参数来控制薄膜的成份、厚度和性质。
这些参数的调节可以实现对薄膜沉积过程的精确控制。
二、PECVD在薄膜沉积中的应用PECVD技术具有广泛的应用领域，主要包括以下几个方面：1. 半导体器件制备：PECVD技术在半导体器件制备中被广泛应用，用于沉积硅氧化物（SiO2）、氮化硅（Si3N4）等绝缘薄膜，以及多晶硅（poly-Si）和非晶硅（a-Si）等导电薄膜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般说来,采用PECVD 技术制备薄膜材料时，薄膜的 生长主要包含以下三个基本过程：
（一）在非平衡等离子体中，电子与反应气体发 生初级反应，使得反应气体发生分解，形成离子 和活性基团的混合物； （二）各种活性基团向薄膜生长表面和管壁扩散 输运，同时发生各反应物之间的次级反应；
（三）到达生长表面的各种初级反应和次级反应 产物被吸附并与表面发生反应，同时伴随有气相 分子物的再放出。
物理气相沉积的主要方法有，真空蒸镀、 溅射镀膜、电弧等离子体镀、离子镀膜， 及分子束外延等。发展到目前，物理气相 沉积技术不仅可沉积金属膜、合金膜、还 可以沉积化合物、陶瓷、半导体、聚合物 膜等。
物理气相沉积技术基本原理可分三个工艺步 骤：
• (1)镀料的气化：即使镀料蒸发，异华或被溅射，也 就是通过镀料的气化源。 • (2)镀料原子、分子或离子的迁移：由气化源供出原 子、分子或离子经过碰撞后，产生多种反应。
PECVD
Plasma Enhanced Chemical Vapor Deposition 等离子体增强化学气相沉积
CVD 定义
• 化学气相沉积是通过化学反应方式，利用加 热、等离子激励或光辐射等各种能源，在反 应器内使气态或蒸汽状态的化学物质在气相 或气固界面上经化学反应形成固态沉积物的 技术。 • 简单来说就是：两种或两种以上的气态原材 料导入到一个反应室内 ,然后他们相互之间发 生化学反应，形成一种新的材料，沉积到基 片表面上。
FTO
• 掺杂氟的SnO2透明导电玻璃(SnO2：F)也 简称FTO，目前主要是用于生产建筑用 Low-E玻璃。其导电性能比ITO略差，但具 有成本相对较低，激光刻蚀容易，光学性 能适宜等优点。通过对普通Low-E的生产技 术进行升级改进，制造出了导电性比普通 Low-E好。利用这一技术生产的TCO玻璃已 经成为薄膜光伏电池的主流产品。
ZnO
• 氧化锌基薄膜的研究进展迅速，材料性能 已可与ITO相比拟，结构为六方纤锌矿型。 其中铝掺杂的氧化锌薄膜研究较为广泛， 它的突出优势是原料易得，制造成本低廉， 无毒，易于实现掺杂，且在等离子体中稳 定性好。预计会很快成为新型的光伏TCO 产品。目前主要存在的问题是工业化大面 积镀膜时的技术问题。
• (3)镀料原子、分子或离子在基体上沉积。
TCO
• TCO（Transparent conducting oxide）玻璃，即透明 导电氧化物镀膜玻璃，是在平板玻璃表面通过物理或 者化学镀膜的方法均匀镀上一层透明的导电氧化物薄 膜，主要包括In、Sn、Zn和Cd的氧化物及其复合多 元氧化物薄膜材料。 • TCO玻璃首先被应用于平板显示器中，现在ITO类型 的导电玻璃仍是平板显示器行业的主流玻璃电极产品。 近几年，晶体硅价格的上涨极大地推动了薄膜太阳能 电池的发展，目前薄膜太阳能电池占世界光伏市场份 额已超过10％，光伏用TCO玻璃作为电池前电极的必 要构件，市场需求迅速增长，成为了一个炙手可热的 高科技镀膜玻璃产品。
PECVD 定义
PECVD ：是借助微波或射频等使含有薄膜组 成原子的气体电离，在局部形成等离子体， 而等离子化学活性很强，很容易发生反应， 在基片上沉积出所期望的薄膜。
等离子体：气体在一定条件下受到高能激发， 发生电离，部分外层电子脱离原子核，形成 电子、正离子和中性粒子混合组成的一种形 态，这种形态就称为等离子态。
CVD 分类
• 常压化学气相沉积（atmospheric pressure chemical vapor deposition，APCVD） • 低压化学气相沉积（low pressure chemical vapor deposition， LPCVD） • 等离子体增强化学气相沉积（plasma enhanced chemical vapor deposition，PECVD） • 有机金属化学气相沉积（metal organic chemical vapor deposition，MOCVD） • 激光化学气相沉积（laser chemical vapor deposition，LCVD）
PECVD的特点
PECVD 的一个基本特征是实现了薄膜沉积工 艺的低温化（<450℃）。因此带来的好处： 节省能源，降低成本 提高产能 减少了高温导致的硅片中少子寿命衰减
PVD定义
物理气相沉积 (Physical Vapor Deposition ， PVD)技术表示在真空条件下，采用物理方 法，将材料源 —— 固体或液体表面气化成 气态原子、分子或部分电离成离子，并通 过低压气体(或等离子体)过程，在基体表面 沉积具有某种特殊功能的薄膜的技术。
PECVD 原理
等离子体增强化学气相沉积在低真空的条件 下，利用硅烷气体、氮气（或氨气）和氧化 亚氮，通过射频电场而产生辉光放电形成等 离子体，以增强化学反应，从而降低沉积温 度，可以在常温至350℃条件下，沉积氮化硅 膜、氧化硅膜、氮氧化硅及非晶硅膜等。
PECVD 方法区别于其它 CVD 方法的特点在 于等离子体中含有大量高能量的电子，它们 可以提供化学气相沉积过程所需的激活能。 电子与气相分子的碰撞可以促进气体分子的 分解、化合、激发和电离过程，生成活性很 高的各种化学基团，因而显著降低CVD薄膜沉 积的温度范围，使得原来需要在高温下才能 进行的CVD过程得以在低温实现。
ITO
• ITO(IndiumTinOxide)镀膜玻璃是一种非常成熟 的产品，具有透过率高，膜层牢固，导电性好等 特点，初期曾应用于光伏电池的前电极。但随着 光吸收性能要求的提高，TCO玻璃必须具备提高 光散射的能力，而ITO镀膜很难做到这一点，并 且激光刻蚀性能也较差。铟为稀有元素，在自然 界中贮存量少，价格较高。ITO应用于太阳能电 池时在等离子体中不够稳定，因此目前ITO镀膜 已非光伏电池主流的电极玻璃。
TCO镀膜玻璃的特性及种类
• 在太阳能电池中，晶体硅片类电池的电极是焊接 在硅片表面的导线，前盖板玻璃仅需达到高透光 率就可以了。薄膜太阳能电池是在玻璃表面的导 电薄膜上镀制p-i-n半导体膜，再镀制背电极。 • 透明导电氧化物的镀膜原料和工艺很多，通过科 学研究进行不断的筛选，目前主要有以下三种 TCO玻璃与光伏电池的性能要求相匹配。
