GWS-6智能型高频开关电源直流屏使用说明书

GWS-6智能型高频开关电源直流屏使用说明书

GZG62系列智能高频开关电源直流柜使用说明书一、简介:GZG62系列智能型高频开关直流电源柜是我公司按照电力部订货技术条件《DL/T459-92》,结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。

它综合了高频开关技术和计算机技术,功率输出单元采用模块化(N+1)冗余设计,监控单元采用高性能高速PLC,显示操作单元采用PWS人机界面触摸屏,系统配置灵活。

使用操作简单、自动化程度高、可靠性高、维护简便,可带电热插拔等优点。

具有“遥控、遥测、遥信、遥调“功能,是新型的高品质直流操作电源。

适用于500KV及以下变电站、发电厂等无人值守场所。

二、使用条件:1.海拔高度不超过3000m2.环境温度-5℃~+55℃3.日平均相对湿度不大于90%4.无强烈振动和冲击、无强电磁场干扰5.周围无严重尘土、爆炸性介质、腐蚀金属和破坏绝缘的有害气体、导电微粒及严重有霉菌6.垂直倾斜度不大于50三、型号含义及说明GZG62 - / / -电池种类M:阀控式密封铅酸免维护电池额定直流输出电流(A)额定直流输出电压(V)电池额定容量(Ah)、双组电池×2设计序号智能型高频开关电源直流柜设计序号:采用PWS人机界面触摸屏+PLC+高频开关电源模块组成的系统四、技术指标:GZG62系列智能高频开关电源直流屏技术参数及指标五、系统组成及特点:本系列产品由一列或一列以上柜体组成。

分别为充电柜、馈电柜及若干电池柜组成。

全套产品由新型PWS智能型人机界面触摸屏、高速高性能、高频开关电源模块及电流电压采样部分组成。

充电柜显示操作单元:GZG62型采用新型PWS智能型人机界面触摸屏。

操作界面直观,可方便地设置系统的运行参数及调整整流电源模块的开关机。

多达上百幅参数画面可显示系统所有运行参数,包括各单体电池(组)的电压参数。

先进的显示屏触摸式操作方式替代了传统的按钮操作,进一步提高了系统的可靠性。

模块输出单元:选用国产高频开关电源模块。

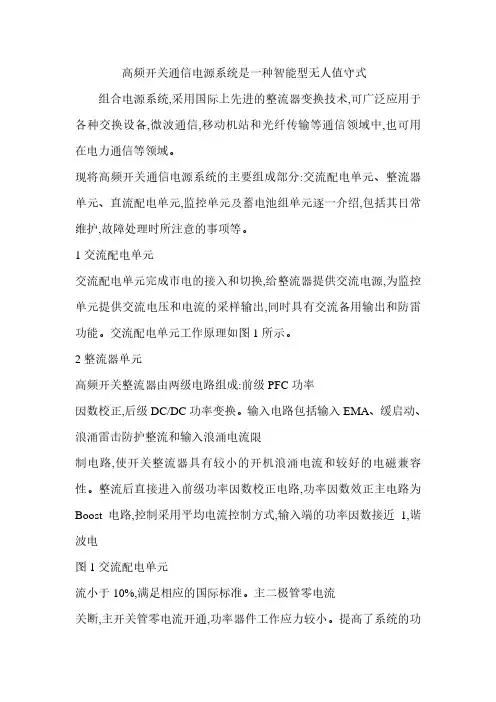

高频开关通信电源系统介绍

高频开关通信电源系统介绍

高频开关通信电源系统是一种智能型无人值守式组合电源系统,采用国际上先进的整流器变换技术,可广泛应用于各种交换设备,微波通信,移动机站和光纤传输等通信领域中,也可用在电力通信等领域。

现将高频开关通信电源系统的主要组成部分:交流配电单元、整流器单元、直流配电单元,监控单元及蓄电池组单元逐一介绍,包括其日常维护,故障处理时所注意的事项等。

1 交流配电单元交流配电单元完成市电的接入和切换,给整流器提供交流电源,为监控单元提供交流电压和电流的采样输出,同时具有交流备用输出和防雷功能。

交流配电单元工作原理如图1所示。

2 整流器单元高频开关整流器由两级电路组成:前级PFC功率因数校正,后级DC/DC功率变换。

输入电路包括输入EMA、缓启动、浪涌雷击防护整流和输入浪涌电流限制电路,使开关整流器具有较小的开机浪涌电流和较好的电磁兼容性。

整流后直接进入前级功率因数校正电路,功率因数效正主电路为Boost电路,控制采用平均电流控制方式,输入端的功率因数接近1,谐波电图1 交流配电单元流小于10%,满足相应的国际标准。

主二极管零电流关断,主开关管零电流开通,功率器件工作应力较小。

提高了系统的功率和可靠性,同时使系统具有良好的电磁兼容性。

功率因数校正电路的另一个功能是对输入电压进行预调整,输出一个稳定的410V直流电压。

这样有利于后级DC/DC优化设计,使系统具有良好的源效应。

后级直流/直流功率变换电路采用双管正激加无损吸收电路。

电路简洁可靠。

开关管无直通危险。

无损吸收减小了开关管关断时的电压应力,输出端具有较小的电磁干扰。

高频开关整流器采用电流型控制芯片,具有快速响应,对使用不当或负载故障造成的输出短路提供快速的保护。

热插拔技术的采用可使整流器在不关断电源的情况下就可以即插即用,大大缩短开关整流器的平均维修间隔时间(MTTR),提高了系统的可维护性和可靠性。

内部具有交流输入过压、欠压检测和保护、输出过压、限流、过流保护、风扇堵转关机保护,机内散热器过热保护以及辅助电源故障告警等。

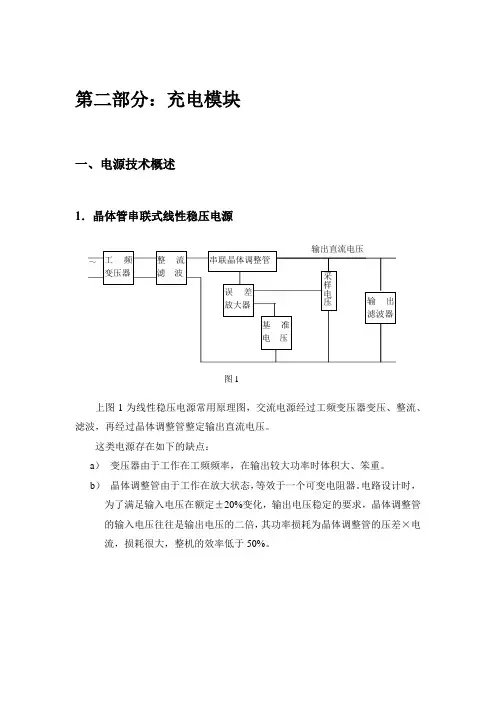

atc230m20智能模块

atc230m20智能模块
t3<t<t4:在t=t3时,A管零电流关断,经过一个死区时间B管开通。
t4<t<t5:B管开通时由于饱合电感Ls尚未饱合,Ip经过一定的滞后再迅速上升,电流的滞后使B管的开通损耗大大降低。在t=t5时Ip达到输出电流在主回路的折合值,变压器副边出现电压,电源再次向负载输送能量,电容Cb的电压Vcb由正向负逐渐减小,开始下半个对称的周期。
t1<t<t2:在t=t1时,D管关断,主回路的电流持续,使C管的电容Cr放电,最终使C管的电压为零,并通过C管的体二极管续流,在t=t2时C管零电压开通。这个过程与全桥相移ZVS的情况完全一致。此时电容Cb上形成的阻挡电压Vcb达到最大。
t2<t<t3:由于Lo的续流作用,输出二极管钳位使变压器副边短路,在主回路中只有变压器的漏感存在,因此阻挡电压Vcb迅速将主回路的电流Ip回复到零,当Ip回复到零时,饱合电感Ls退出饱合状态,呈现出很大的电感量,使Ip维持在零附近一直到A管关断。
3.高频开关电源
快恢复整流管
开关管
图3
上图3为高频开关电源原理图,交流电源经过整流、滤波变成直流,再经过高频变压器及高频开关管,将直流电转换成高频脉冲输出,高频脉冲信号经过快恢复整流管整流、电抗器及输出滤波器滤波变成稳定的输出直流电压。
它的稳压原理是通过采样得到的输出电压变化量,经过与SMP控制器的基准电压值在误差放大器中比较放大之后,输出脉宽信号控制开关管的导通与截止,当输出电压下降,脉宽展宽,开关管的导通时间增加,输出电压上升;当输出电压上升,脉宽减小,开关管的导通时间减小,输出电压下降。
稳压原理:
Vo↗→V1↗→V2↘→比较器输出脉宽变窄→Vo↘;
Vo↘→V1↘→V2↗→比较器输出脉宽变宽→Vo↗。

高频开关电源系统中整流模块的功能设计

高频开关电源系统中整流模块的功能设计

高频开关电源系统中整流模块的功能设计引言随着我国科技生产水平的不断提高,各行各业对供电质量的要求越来越高,而智能高频开关电源作为一种继电保护装置和控制回路装置,为生活和生产中的供电的可靠性提供了有力的保障。

当市电供电中断时还可以作为后备电源,所以说智能高频开关电源是对供电质量保证的重要组成部分之一。

它具有高度灵活组合、自主监控的特点,另外可靠性强、稳定性好且具有体积小、噪声低、节能高效、维护方便等也是它的一大优点。

可以说智能高频开关电源是一种集计算机技术、控制技术、通信技术于一体的高科技产品,可实现系统的自动诊断、自动测试和自动控制。

本文主要阐述的是智能高频开关电源的整流模块的设计方案。

1 系统总体结构介绍智能高频开关电源系统的总体结构主要由主监控单元、配电模块、交流配电单元、整流模块等组成,系统总体的结构图如图1 所示。

系统中的各个监控单元受主监控单元的管理和控制,通过通信线将各个监控单元采集的信息送给主监控统一管理。

主监控显示直流系统各种信息,用户也可以触摸显示屏查询信息及操作,系统信息还可以接入到远程监控系统中。

系统除了交流监控、直流监控、开关量监控等基础单位外,还配置了绝缘监测、降压装置、电池巡检等功能单元,以达到对直流系统进行全面监控的目的。

图1 系统控制原理图工作时两路市电(交流)经过交流切换装置输入一路交流,给各个整流模块供电。

整流模块将输入三相交流电转换为直流电,给备用电源(蓄电池)充电,同时也给合闸母线负载供电,另外合闸母线通过降压装置给控制母线供电。

所以说本文设计的整流模块是将整流和充电两项功能结合于一体的一种新型的整流模块。

2 整流模块的设计整流模块是智能高频开关电源系统中的一个重要部分,关系到系统的直流电压输出和工作时电压输出的稳定状况。

本文的设计主要是对模块整流原理的改进和完善,利用无源PFC 和DC/ DC 变换器的原理,使得改进后的模块能够有效完成整流作用。

本文设计的整流模块的工作原理框图如图2 所示,工作时,模块首先通过过防雷处理和滤波对输入的三相交流进行处理,这样才能保证模块后级电路的安全;经过处理后的三相交流经过整流和无源PFC 后转换成高压直流时,这时转换的高压直流要经过DC/ DC 变换器再次转换成可变的直流电压输出;另外模块控制部分还有负责过压、过流以及短路保护等作用,这样才能保证输出电压的稳定,也同时能对模块各部件进行保护。

RD系列电力智能高频开关电源模块使用手册三相精

RD系列电力智能高频开关电源模块使用手册三相精

RD系列电力智能高频开关电源模块使用手册三相精本文将介绍RD系列电力智能高频开关电源模块使用手册三相精,包括该模块的特点、安装步骤、使用方法和注意事项等。

如果您是第一次使用RD系列电力智能高频开关电源模块,建议您仔细阅读本手册,以确保正确使用该模块。

模块特点RD系列电力智能高频开关电源模块是一种高效、可靠、智能化的三相电源供应器。

该模块采用先进的开关电源技术,具有以下特点:•高效:采用高频开关电源技术,效率高达90%以上。

•可靠:采用多级过压、过流、短路等保护措施,保证电源供应的稳定性和安全性。

•智能化:具有智能调节功能,可以根据负载的变化自动调整输出电压,达到节能的目的。

安装步骤1.打开包装箱,取出RD系列电力智能高频开关电源模块和配套附件。

2.查看配套附件是否齐全,包括电源线、电源插头、接地线、螺丝等。

3.确定安装位置和方向,将RD系列电力智能高频开关电源模块固定在安装板上。

4.连接电源线、接地线和负载线,注意颜色的对应。

5.接通电源,确认输出电压是否正常。

使用方法RD系列电力智能高频开关电源模块使用方法如下:1.接通电源,确认输出电压是否正常。

2.将负载线连接到输出端,注意线路的正负极性。

3.打开负载设备的电源开关,开始使用。

注意事项1.在安装过程中,要注意防止尘土、水等进入模块,避免模块受到损坏。

2.在使用过程中,要注意防止过载、过流等情况,避免模块烧坏。

3.在存储和运输过程中,要注意防止震动、碰撞等情况,保证模块的完好无损。

4.在维护和保养过程中,要注意选择正确的维护方法,避免对模块造成损害。

5.在遇到故障时,要及时联系售后服务人员,进行维修处理,避免产生更大的损失。

RD系列电力智能高频开关电源模块是一种高效、可靠、智能化的三相电源供应器,具有高效、可靠、智能化的特点。

在使用过程中,要注意保护模块,避免损坏和故障的发生。

如果您有任何疑问或需要进一步了解RD系列电力智能高频开关电源模块,请联系售后服务人员。

谈智能高频开关电源模块交流输入电压过低引起的异常分析

谈智能高频开关电源模块交流输入电压过低引起的异常分析

谈智能高频开关电源模块交流输入电压过低引起的异常许震(国电谏壁发电厂,江苏镇江, 212006)摘要:发电厂的直流系统,主要用于对开关电器的远距离操作、信号设备、继电保护、自动装置及其他一些重要的直流负荷(如事故油泵、事故照明和不停电电源)的供电。

直流系统是发电厂厂用电中最重要的一部分,它应保证在任何事故情况下都能可靠和不间断地向其用电设备供电关键词:智能高频开关电源模块交流输入电压过低影响我厂主厂房内220V蓄电池为HOPPECKE(松树)阀控式密封铅酸蓄电池由德国生产,110V 电池由哈尔滨九洲电力设备有限公司生产。

直流220V配阀控电池104瓶, 直流110V配阀控电池52瓶。

直流充电机采用山东鲁能智深公司的智能高频开关电源模块,充电模块型号:LNDY240z30R(220V),LNDY120Z40R(110V)。

集控220V直流系统每套充电装置设20A充电模块15只,集控110V直流系统每套充电装置设40A充电模块8只,充电模块采用(N+2)冗余方式供电,即在用N个模块满足电池组的充电电流(0.1C10)加上经常性负荷电流的基础上,增加2个备用模块。

备用模块采用热备用方式,直接参与正常工作,模块可带电插拔。

充电模块输出稳定的直流,一方面对蓄电池进行浮充电,另一方面为控制负荷提供工作电流。

高频开关电源模块工作原理如图所示:三相交流输入电源经输入三相整流、滤波变换成直流,全桥变换电路再将直流变换为高频交流,高频交流经主变压器隔离、全桥整流、滤波转换成稳定的直流输出,其中各部分的作用如下:①原边检测控制电路:监视交流输入电网的电压,实现输入过压、欠压、缺相保护功能及软启动的控制;②辅助电源:为整个模块的控制电路及监控电路提供工作电源;③ EMI输入滤波电路:实现对输入电源作净化处理,滤除高频干扰及吸收瞬态冲击;④软启动部分:用作消除开机浪涌电流;⑤信号调节、PWM控制电路:实现输出电压、电流的控制及调节,确保输出电源的稳定及可调整性;⑥输出测量、故障保护及微机管理部分:负责监测输出电压,电流及系统的工作状况,并将电源的输出电压、电流显示到前面板,实现故障判断及保护,协调管理模块的各项操作,并跟系统通信,实现电源模块的高度智能化。

智能高频开关电源模块 ATC230M20~30III ATC115M30~50III V1.00

智能高频开关电源模块 ATC230M20~30III  ATC115M30~50III V1.00

智能高频开关电源模块——ATC230M20Ⅲ、ATC230M25Ⅲ、ATC230M30Ⅲ ATC115M30Ⅲ、ATC115M40Ⅲ、ATC115M50Ⅲ使用说明书使用前请详细阅读本说明书!本资料版权为深圳奥特迅电力设备有限公司所有,未经公司书面许可,任何单位和个人不得摘录、复制、翻译、注释、编辑本资料的部分或全部,侵权必究。

由于产品和技术的不断更新、完善,本资料中的内容可能与实际产品不完全相符,敬请谅解。

如需查询产品的更新情况,请与公司联系。

版次:2006年5月第1版,第1次印刷印数:1-2000本高频开关电源模块使用说明书目录目录一概述 (1)二型号命名 (1)三正常使用条件 (1)四主要性能指标 (2)4.1 系列型号的容量和外形尺寸 (2)4.2 输入特性 (2)4.3 输出特性 (2)4.4 保护与报警 (3)4.5 监控特性 (3)4.6 其它特性 (3)五工作原理及主要特点 (4)5.1 工作原理 (4)5.2 主要特点 (4)六结构及尺寸 (6)6.1 外观及尺寸 (6)6.2 前面板 (7)6.3 后面板 (7)七功能说明 (8)7.1 前面板说明 (8)7.2 后面板说明 (8)八操作指导 (10)8.1 开机 (10)8.2 关机 (10)8.3 主画面显示 (10)8.4 参数设置操作 (11)8.5 模块校验 (13)8.6 多机并联运行 (14)8.7 自动 / 手动 (14)九包装、运输及保管 (15)十客户服务 (15)高频开关电源模块使用说明书概述、型号命名及正常使用条件一概述ATC系列智能高频开关充电模块,是我公司专为电力直流系统开发、设计和生产的第三代大功率电源模块产品,采用了具有国际先进水平的软开关技术,结构紧凑体积小,内置CPU,具有高智能、高效率、高可靠等优点,各项性能指标达到并超过 DL/T459-2000标准,是电力直流操作电源的首选设备。

二型号命名三正常使用条件户内使用,设备运行的周围空气温度不低于-10℃,不高于+40℃,在设备停用期间,周围空气温度不低于-25℃,不高于+55℃;日平均相对湿度不超过95%,月平均相对湿度不大于90%;运行地点无导电或爆炸尘埃,无腐蚀金属和破坏绝缘的气体或蒸汽;交流输入电压波形为正弦波,电压波动范围不超过额定值的±20%;交流输入频率波动范围不超过额定值的50Hz±10%。

AC DC 高频开关电源模块系列 说明书

AC DC 高频开关电源模块系列 说明书

AC/DC高频开关电源模块系列(恒流/三相输入/单路输出)  HNJ3U100Ⅰ型150V/22A 高频开关电源 HNJ3U100Ⅰ型150V/22A高频开关电源 性能指标:交流三相四线输入电压范围:323Vac~437Vac交流频率范围:45Hz~65Hz功率因数:≥0.9(满载)效率:≥92%(额定输入,满载)输出最大电压:150Vdc输出电流范围:16~22A输出最大功率:3300W电压调整率:≤±0.1%负载调整率:≤±0.5%输出噪声:≤100mVp-p保护特性:过温、过压、过流保护可闻噪声:<55dB工作环境温度:0℃~+40℃遥控遥测:遥控开/关机,故障节点输出工作环境湿度:0~90%(30℃)海拔高度:3000m以下外型尺寸(宽*高*深):315mm*145mm*440mm 产品特点:输出的电压及电流都可在前面板数码显示电源本身设遥控/本控开关、自带冷却风机远程遥控开关机,实时工作状态监测高效率、高可靠性、体积小、结构紧凑整机经严格应力筛选,具有很强的环境适应能力 HNJM3U30 I型125V/10A高频开关电源 性能指标:交流三相四线输入电压范围:304Vac~456VacHNJM3U30 I型125V/10A 高频开关电源 交流频率范围:45Hz~65Hz功率因数:≥0.9(满载)效率:≥91%(额定输入,满载)输出最大电压:125Vdc输出电流范围:6~9A输出最大功率:1125W电压调整率:≤±0.1%负载电流调整率:≤±0.5%输出噪声:≤150mVp-p保护特性:过温、过压、过流保护故障节点输出可闻噪声:<55dB工作环境温度:-10℃~+50℃工作环境湿度:≤98%(30℃时)海拔高度:3000m以下外型尺寸(宽*高*深):133mm*200mm*400mm 产品特点:既可恒压,也可恒流工作-10℃时输出电压纹波小于150mVp-p输出电流数码指示,直观方便且精度高具有防潮湿、防盐雾、防霉菌能力高效率、高可靠性、体积小、结构紧凑经严格应力筛选,具有很强的环境适应能力自然冷却 HN3U100Ⅰ型300V/12A 高频开关电源 HN3U100Ⅰ型300V/12A高频开关电源 性能指标:交流电压范围:342Vac~418Vac交流频率范围:45Hz~65Hz功率因数:≥0.99(满载)效率:≥90%(额定输入,满载)输出最大电压:300Vdc输出电流范围:1.2A~12A输出最大功率:3600W?稳流精度:≤±0.3%(负载电阻变化±30%)纹波:≤±0.3%?保护特性:过温、过压、过流保护遥控遥测:遥控开/关机,故障节点输出(一个) 可闻噪声:<55dB工作环境温度:0℃~+50℃工作环境湿度:0~90%(无冷凝)海拔高度:3000m以下外型尺寸:(宽*高*深)mm*mm*mm质量:≤15Kg产品特点:整机具有防潮湿、防盐雾、防霉菌能力高效率、高可靠性、体积小、结构紧凑整机经严格的应力筛选,具有很强的环境适应能力远程遥控开关机,实时工作状态监测平均无故障时间大于10万小时 。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

智能高频开关电源模块22005F/11010F用户手册目录第一章概述 (2)第二章充电模块介绍 (3)2.1 结构及接口 (3)2.1.1模块外观 (3)2.1.2前面板 (3)2.1.3后面板 (5)2.2充电模块工作原理 (6)2.3充电模块主要功能 (6)2.3.1保护功能 (6)2.3.2 其它功能 (7)2.4充电模块性能参数 (8)2.4.1环境要求 (8)2.4.2输入特性 (9)2.4.3输出特性 (9)2.4.4其他特性 (9)2.5充电模块安装尺寸 (10)2.6包装维护 (11)2.6.1运输包装 (11)2.6.2维护 (11)2.7使用注意事项及处理 (11)2.7.1模块均流 (11)2.7.2输出电压设定 (12)2.7.3分组号设定 (12)2.7.4地址设定 (12)2.7.5模块告警现象及处理 (12)注意事项 (13)第一章概述公司专业生产高频开关模块和其它专业电源模块以及电力操作电源监控系统,向各合作厂家及终端用户提供其中的电源组件。

电力操作电源系统是应用电力机房内的电源设备,电力操作电源又称电力工程交、直流电源,简称交、直流屏(柜)。

主要用于各级变电所(站)及火力、水力发电厂,作为控制负荷和动力负荷以及直流事故照明负荷的电源,是电力系统控制、保护的基础。

在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。

智能高频开关直流电源系统由交流输入配电部分、充电模块整流部份、降压部份、直流输出馈电部份、监控部份以及绝缘监测部份组成。

电力操作电源充电模块作为电力系统必不可少的重要组成部份,其设计目标是安全、可靠、高效、稳定、不间断地向电力设备提供能源;除此之外,现代电力操作电源还必须具备智能集散监控,无人值守和电池自动管理等功能,从而满足电力系统现代化管理的需求。

电力操作电源充电模块不仅能很好的满足市场的需求,还能从客户实际应用角度出发,为客户提供真正经济、可靠、便利的系统解决方案。

其主要特点集中体现在:●高功率密度化,有利于节约系统空间,提高系统容量。

●高效率,利用智能风冷方式,能很好地处理模块器件温升,提高可靠性。

●具有输出电压和电流平滑调节的功能。

●模块内部集成防倒灌二极管,可实现热插拔,方便系统调整及维护。

●软件均流,无需硬件设置,能支持多达60个模块可靠自主均流运行。

●充电模块智能控制,提供数据通讯接口。

●分散多级监控系统,实现监控系统的简单可靠。

第二章 高频充电模块介绍/F 型充电模块额定输入为交流市电三相三线制,输出为DC220V/05A(110V/10A),是目前电力操作电源市场上最为主流的规格,下面将做系统的介绍:2.1 结构及接口2.1.1 模块外观充电模块的外观如下图:图2-1 充电模块外观2.1.2 前面板充电模块前面板如下图所求: 图2-2 充电模块前面板1) LED 显示面板可显示模块电压、电流、告警、地址、分组号、运行方式等信息。

若按键无操作超过一分钟,将自动显示模块电压和电流,此时如果存在告警,则显示告警信息。

电压显示精度为±0.5V ,指示灯上键(长按5秒取消设置) 下键(长按5秒取消设置)紧固螺钉电流显示精度为±0.2A。

2)指示灯模块面板上有3个指示灯,分别为电源指示灯(绿色)、保护指示灯(黄色)和故障指示灯(红色),见下表。

表2-1 面板指示灯说明3)手动操作按键模块面板上有两个按键,上键和下键。

通过按键,可查看模块信息。

例如模块输出电压234V、输出电流10.0A、地址2、运行在自动方式、分组号1,按上键或下键将依次显示如图2-3。

输出电压234V 输出电流4.3A 地址2分组号1 运行在自动模式图2-3 模块信息显示顺序通过按键还可设置模块参数:手动输出电压、模块地址、模块分组号、模块运行方式(手动/自动)。

设置步骤如下:1、 按上键或下键,将当前的显示切换到要更改的信息界面。

2、 按上键或下键大约5S 后释放,可看到显示闪烁。

3、 按上键或下键更改设置值。

4、 按下键(显示将不再闪烁)释放以确认数据;若放弃更改,按上键大约5S 后(显示将不再闪烁)释放后即可退出设置模式。

下面以将模块的运行方式由“自动”设置为“手动”为例,说明设置方法。

先按上键或下键直到出现的界面,然后按上键或下键大约5S 释放,界面闪烁,再按上键,出现界面后,按下键大约5S 后,界面不再闪烁,表示确认。

模块的分组号设置范围为0-3,模块最大分组数为4.每组并机工作的模块最大数量为31. 4) 拉手及模块紧固螺丝拉手可方便模块的组装及维护,紧固螺丝有利于更好的固定充电模块,防止意外松脱 5) 风扇罩风扇罩用于防止外部物件被风扇吸入充电模块中造成模块损坏。

注意:在自动模式下,即时,不能修改模块的参数。

2.1.3 后面板充电模块的后面板如下图所示:充电模块采用输入输出一体化插座(金手指插座),可热插拔,因此模块安装维护极为方便。

充电模块配有金手指转接插座,方便系统接线,其外部接线如下表。

2.2 充电模块工作原理充电模块工作原理如下图:三相交流电源经过EMI滤波器输入到整流电路,将交流整流为脉动的直流输出,通过无源功率因数校正(PFC)电路,将脉动的直流转换为平直的直流电源。

DC/DC变换器由DSP产生PWM波控制功率器件,经高频变压器隔离输出后再由高频整流;LC滤波及输出EMI电路输出系统所要求的稳压的直流电压。

整个充电模块在微机系统的监控下工作,包括模块的保护、电压调整等,同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。

2.3 充电模块主要功能2.3.1 保护功能1)输入过/欠压保护模块具有输入过/欠压保护功能。

当输入交流电压小于313±10V或者大于485±10V,模块保护,无直流输出,保护指示灯(黄色)亮。

电压恢复到335±10Vac~460±15Vac之间后,模块自动恢复工作。

2)输出过压保护/欠压告警模块具有输出过压保护欠压告警功能。

当输出直流电压大于293±6V(220V系统)或145±3V(110V系统)时,模块保护,无直流输出,保护指示灯(黄色)亮。

模块不能自动恢复,必须将模块断电后重新上电。

当输出电压小于150±1V(220V系统) 或75±1V(110V系统)时,模块告警,有直流输出,保护指示灯(黄色)亮。

电压恢复后,模块输出欠压告警消息。

3)短路回缩模块具有短路回缩功能。

当模块输出短路时,输出电流不大于40%额定电流。

短路因素排除后,模块自动恢复正常输出。

4)缺相保护模块具有缺相保护功能。

当输入缺相时,模块半功率输出。

5)过温保护模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时,模块会过温保护,模块面板的保护指示灯(黄色)亮,模块无电压输出。

当异常条件清除、模块内部的温度恢复正常后,模块将自动恢复为正常工作。

2.3.2其它功能1)风扇温度控制风扇无级调速,模块通过对环境温度和输出电流综合考虑进行风扇调速控制。

2)故障显示模块告警信息以故障代码的形式在LED上实时的闪烁显示。

故障代码如表2-2所示。

表2-2 故障代码显示含义3)通信功能模块可以CAN总线方式与上位机通信。

将模块输出电压和电流、模块保护和告警信息发送给上位机,接受并执行上位机下发的控制命令。

见下表。

表2-3 充电模块通信功能注意:在系统安装时,需要在最后一个模块的CAN+和CAN-之间接入120欧姆1/4W电阻,以实现CAN总线的阻抗匹配。

2.4 充电模块性能参数2.4.1 环境要求充电模块环境要求见下表:表2-4 充电模块环境要求2.4.2 输入特性充电模块输入特性见下表:表2-5 充电模块输入特性2.4.3输出特性充电模块输出特性见下表:表2-6 充电模块输出特性2.4.4其他特性1)机械参数模块外形尺寸(长*高*宽):315mm*178mm*88mm模块重量:<5Kg2) 音响噪音:<55dB3)绝缘电阻:输入端、输出端对外壳相互之间以及输入对输出之间的绝缘电阻>10MΩ(试验电压500Vdc)。

4) 绝缘强度:输入端、输出端短接后,在输入/输出端与外壳之间施加 50Hz、有效值为2000V的交流电压1分钟,无击穿或飞弧现象。

5)安规及EMC标准等级及判定表2-7 安规及EMC标准6)MTBF>300,000小时。

2.5 充电模块安装尺寸2.5.1充电模块安装尺寸见下图。

图2-6 模块安装尺寸(单位:mm)2.5.2 模块插框(选配件)面板开孔图2-7 模块插框尺寸(单位:mm)2.6 包装维护△!注意未经许可,严禁擅自打开模块外壳。

否则,由此造成的设备损坏以及人身伤害润海通公司概不负责。

同时,由此造成的技术秘密的泄漏,润海通公司保留追究相关法律责任的权利。

2.6.1 运输包装因模块在系统上是靠一个M4的面板螺钉固定以防止模块滑脱,没有与机柜紧固连接。

在运输时,模块必须取下,单独包装发运。

严禁模块安装于机柜上运输,否则将造成系统机柜和模块损坏。

输出金手指部分尤其需要小心包装,以免运输途中损坏。

2.6.2 维护模块风扇不需要做特别维护,损坏后,联系售后服务人员及时更换即可。

更换方法如下:1)取下模块前面板(前面板中部,标签下有一颗固定螺钉)。

2)取出连接风扇于机壳的两颗长螺钉,拔下3芯电源插头。

3)更换风扇,安装风扇及前面板。

2.7 使用注意事项及处理2.7.1 模块均流均流指的是连接到同一母线上的模块输出相同电流以均分负载。

模块出厂前已经经过严格的均流调试,在模块工作于自动控制方式下,任何模块设置为相同输出电压时,不需要作任何均流调整,模块也不提供外部调整的器件。

充电模块均流是通过CAN通信电缆来实现,不需要额外的均流电缆。

2.7.2 输出电压设定模块在手动工作方式下,可通过按键设置输出电压。

在自动方式下,模块电压由监控模块指令控制。

2.7.3 分组号设定模块的分组号设置范围为0-3,模块最大分组数为4。

每组并机工作的模块最大数量为31。

同一分组号内的模块之间自动均流。

不同分组号的模块设置输出电压可不相同,同一分组号的模块设置输出电压必须相同,否则会导致不均流。

在配置系统时需设置各分组号。

2.7.4 地址设定模块的地址不需要设定,同一分组号内的模块自动分配地址,自动均流。

2.7.5 模块告警现象及处理模块常见故障表现有:电源指示灯(绿色)灭、保护指示灯(黄色)亮、故障指示灯(红色)亮,同时数码管闪烁,指示故障代码(原电流显示)。

各指示灯状态所指示常见故障及处理措施见下表。

异常现象异常原因处理建议电源指示灯(绿色)灭输入交流断电检查输入是否正确模块内部故障返回维修保护指示灯亮(黄色)输出欠压 E31 检查输出电压是否正常模块过温 E32 环境温度过高。
