单片机任务书10-存储器读取数据
《单片机技术课程设计》任务书（10）
一、设计题目
存储器读写数据及显示系统设计
二、设计任务
（1）、单片机小系统开发板焊接
根据元件清单清点电路板散件，提供的电路图识别各元器件，进行单片机开发板的焊接与调试。
焊接时要注意以下几点：
1、先熟悉开发板原理图再和电路板上的丝印层相对照，以免出现错误。
2、焊接时要从低到高的顺序，先焊小元器件再焊大元器件，特别是先焊接USB接口和电
阻这类器件。
焊接数码管时一定要注意，必须先焊接板子底层的三个芯片。
3、在往电路板上安装发光二极管、电解电容和蜂鸣器时，注意看准它们的极性；在安装
集成块时，它们的缺口要与丝印层上的缺口保持一致；在焊接三极管时，注意三极管的朝向。
（2）、存储器读写数据及显示系统设计
利用开发板编程，向24C02读写一组数据。
要求：
1、向24C02写入一组数据，存储单元地址和数据都通过键盘输入，并在数码管上显示最后一个数据的地址和数值，格式如：“010H-33H”；
2、读出24C02中某单元开始的数据，单元地址通过键盘输入，并在数码管上显示；
3、读出的数据在数码管上依次显示，间隔1秒。
三、设计要求及时间安排
1.必须自己独立完成，自己查阅相关资料，补充相关知识；能够实现要求的功能。
2.提交课程设计报告一份，内容按学院提供的格式书写。
报告中要提供所设计电路的工作原理及原理图、元器件清单、键盘键值的定义、调试过程及仿真结果，给出结论。
四、主要参考资料
1.郭天祥.新概念51单片机C语言教程[M].北京:电子工业出版社,2009
2. 刘志京. 基于MCS-51单片机外部存储器的设计[J]. 北京印刷学院学报，2010.6
3. 全广泛. MCS-51单片机外部存储器拓展及使用方法[J]. 黑龙江科技信息，2007.15
4. 李光飞.单片机课程设计实例指导（第2版）[M]．北京：北京航空航天出版社，2004
5. 马忠梅等.单片机的C语言应用程序设计[M]. 北京：北京航空航天出版社，2006
电子与电气工程学院。
单片机中的数据存储与读写技术
单片机中的数据存储与读写技术作为现代电子设备的核心组成部分，单片机在各个领域中扮演着重要的角色。
而数据在单片机中的存储与读写技术更是关系到整个系统的运行效率和稳定性。
本文将介绍单片机中常用的数据存储与读写技术，旨在帮助读者更好地理解和应用单片机技术。
一、RAM随机存储器RAM（Random Access Memory）即随机存取存储器，是单片机中最常见的数据存储器之一。
它可以随机读写数据，具有读写速度快、容量大的特点。
RAM分为静态RAM（SRAM）和动态RAM（DRAM）两种类型。
1. SRAMSRAM是一种基于触发器的存储器，由多个触发器组成。
它的读写速度快，不需要刷新电路，在数据稳定性和可靠性方面表现出色。
SRAM常用于需要频繁读写数据的场景，如缓存存储器、寄存器等。
2. DRAMDRAM是一种基于电容的存储器，由字线和位线交错组成。
它的读写速度相对较慢，需要定时刷新电路来维持数据的稳定性。
DRAM常用于对存储容量要求较高的场景，如系统内存等。
二、EPROM和EEPROMEPROM（Erasable Programmable Read-Only Memory）和EEPROM （Electrically Erasable Programmable Read-Only Memory）是一种只读存储器，其内容可以通过特殊的擦除和编程操作进行修改。
EPROM使用紫外线擦除，而EEPROM使用电子擦除。
1. EPROMEPROM常用于存储固件和程序代码等不经常修改的数据。
编程EPROM需要提供高电压和较长的编程时间，同时擦除EPROM需要将芯片暴露在紫外线下。
由于操作复杂，EPROM一般不适用于需要频繁修改数据的场景。
2. EEPROMEEPROM相比于EPROM可以通过电子擦除来修改数据，操作更为灵活方便。
EEPROM具有非易失性的特点，即在断电情况下数据依然可以保持。
它广泛应用于单片机中存储配置参数、校准数据等需要经常修改的场景。
单片机读写数据课程设计
单片机读写数据课程设计一、课程目标知识目标：1. 理解单片机的基本工作原理，掌握其内部存储器的结构和功能；2. 学会使用编程软件进行单片机程序的编写、编译和烧录；3. 掌握单片机I/O口的数据读写方法，并能应用于实际电路中；4. 了解单片机与其他外围设备的数据通信原理，学会使用相关协议进行数据传输。
技能目标：1. 能够独立完成单片机程序的编写和调试，具备基本的编程能力；2. 能够设计简单的单片机控制系统，实现数据的读取和写入；3. 能够运用所学知识解决实际问题，具备一定的创新能力和实践能力；4. 能够通过团队协作，共同完成课程项目，提高沟通与协作能力。
情感态度价值观目标：1. 培养学生对单片机技术及电子工程的兴趣，激发学习热情；2. 培养学生的动手能力和探究精神，养成主动学习的习惯；3. 培养学生具备良好的团队合作精神，学会尊重他人、分享成果；4. 培养学生关注社会热点问题，了解单片机技术在现实生活中的应用，提高社会责任感。
课程性质：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握单片机读写数据的基本方法，培养编程思维和实际操作能力。
学生特点：学生具备一定的电子基础知识，对单片机有一定了解，但编程能力和实际操作能力有待提高。
教学要求：教师需结合课本内容，以实际操作为主，注重培养学生的动手能力和创新精神，确保学生在课程结束后能够独立完成简单的单片机读写数据项目。
教学过程中，关注学生的个体差异，给予个性化指导，以提高整体教学质量。
二、教学内容1. 单片机基础理论- 单片机的内部结构及工作原理- 单片机的存储器组织与功能- 单片机的指令系统及编程方法2. 单片机编程软件的使用- 编程软件的安装与配置- 程序的编写、编译与烧录- 调试程序的方法和技巧3. 单片机I/O口读写操作- I/O口的基本原理与操作方法- 基本输入输出程序设计- 串口通信原理及其编程实现4. 单片机与其他外围设备的数据通信- 并行通信接口及其编程- I2C通信协议及其应用- SPI通信协议及其应用5. 课程项目设计与实践- 设计简单的数据采集与控制系统- 实现数据的读取和写入功能- 课程项目展示与评价教学内容安排与进度：第一周：单片机基础理论，了解单片机内部结构及工作原理；第二周：学习单片机编程软件的使用，掌握程序的编写、编译与烧录；第三周：学习单片机I/O口读写操作，设计基本输入输出程序；第四周：学习单片机与其他外围设备的数据通信，了解相关通信协议；第五周：课程项目设计与实践，完成项目并展示成果。
单片机实验-扩展存储器读写实验
实验一：扩展存储器读写实验一.实验要求编制简单程序，对实验板上提供的外部存贮器（62256）进行读写操作。
二.实验目的1．学习片外存储器扩展方法。
2．学习数据存储器不同的读写方法。
三.实验电路及连线将P1.0接至L1。
CS256连GND孔。
四.实验说明1．单片机系统中，对片外存贮器的读写操作是最基本的操作。
用户藉此来熟悉MCS51单片机编程的基本规则、基本指令的使用和使用本仿真实验系统调试程序的方法。
用户编程可以参考示例程序和流程框图。
本示例程序中对片外存贮器中一固定地址单元进行读写操作，并比较读写结果是否一致。
不一致则说明读写操作不可靠或该存储器单元不可靠，程序转入出错处理代码段（本示例程序通过熄灭一个发光二极管来表示出错）。
读写数据的选用，本例采用的是55（0101，0101）与AA（1010，1010）。
一般采用这两个数据的读写操作就可查出数据总线的短路、断路等，在实际调试用户电路时非常有效。
用户调试该程序时，可以灵活使用单步、断点和变量观察等方法，来观察程序执行的流程和各中间变量的值。
2．在I状态下执行MEM1程序，对实验机数据进行读写，若L1灯亮说明RAM读写正常。
3．也可进入LCA51的调试工具菜单中的对话窗口，用监控命令方式读写RAM，在I状态执行SX0000↓ 55，SPACE，屏幕上应显示55，再键入AA，SPACE，屏幕上也应显示AA，以上过程执行效果与编程执行效果完全相同。
注：SX是实验机对外部数据空间读写命令。
4．本例中，62256片选接地时，存储器空间为0000~7FFFH。
五.实验程序框图实验示例程序流程框图如下：六.实验源程序：ORG 0000HLJMP STARTORG 0040HSTART:MOV SP,#60HMOV DPTR,#0000H ;置外部RAM读写地址MOV A,#55H ;测试的数据一MOV B,AMOVX @DPTR,A ;写外部RAMMOVX A,@DPTR ;读外部RAMXRL A,B ;比较读回的数据JNZ ERRORMOV A,#0AAH ;测试的数据二MOV B,AMOVX @DPTR,AMOVX A,@DPTRXRL A,BJZ PASS ;测试通过ERROR: SETB P1.0 ;测试失败,点亮LEDSJMP $PASS: CPL P1.0 ;LED状态(亮/灭)转换MOV R1,#00H ;延时DELAY: MOV R2,#00HDJNZ R2,$DJNZ R1,DELAYLJMP START ;循环测试END实验二P1口输入、输出实验一.实验要求1.P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

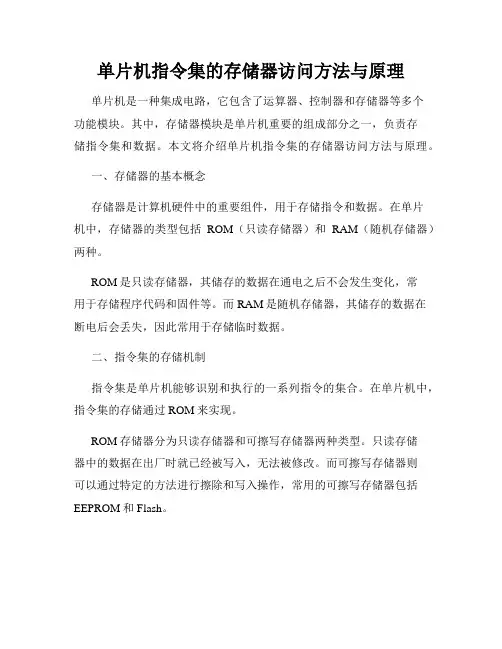

单片机指令集的存储器访问方法与原理
单片机指令集的存储器访问方法与原理单片机是一种集成电路，它包含了运算器、控制器和存储器等多个功能模块。
其中，存储器模块是单片机重要的组成部分之一，负责存储指令集和数据。
本文将介绍单片机指令集的存储器访问方法与原理。
一、存储器的基本概念存储器是计算机硬件中的重要组件，用于存储指令和数据。
在单片机中，存储器的类型包括ROM（只读存储器）和RAM（随机存储器）两种。
ROM是只读存储器，其储存的数据在通电之后不会发生变化，常用于存储程序代码和固件等。
而RAM是随机存储器，其储存的数据在断电后会丢失，因此常用于存储临时数据。
二、指令集的存储机制指令集是单片机能够识别和执行的一系列指令的集合。
在单片机中，指令集的存储通过ROM来实现。
ROM存储器分为只读存储器和可擦写存储器两种类型。
只读存储器中的数据在出厂时就已经被写入，无法被修改。
而可擦写存储器则可以通过特定的方法进行擦除和写入操作，常用的可擦写存储器包括EEPROM和Flash。
指令在单片机中以二进制的形式存储。
当单片机执行程序时，需要从存储器中读取指令，然后解码并执行。
指令集存储器是单片机能够运行程序的基础。
三、存储器访问方法单片机存储器的访问方法包括直接寻址、间接寻址和寄存器间接寻址等。
1. 直接寻址直接寻址是指根据指令中的地址直接访问存储单元。
当指令中给出特定地址时，单片机可直接访问该地址对应的存储单元。
2. 间接寻址间接寻址是指通过寄存器间接寻址存储单元。
在执行指令时，指令中给出的地址是一个存储器单元的地址，而该地址存放的是所需数据的地址。
单片机先通过指令中的地址找到所需数据的地址，然后再通过该地址访问存储单元。
3. 寄存器间接寻址寄存器间接寻址是指通过寄存器存放的数据来寻址存储单元。
在执行指令时，指令中给出的地址是一个寄存器的编号，而所需数据存放在对应编号的寄存器中。
单片机通过寄存器的编号访问所需数据。
四、存储器访问原理单片机存储器的访问原理包括存储地址的形成、地址总线和数据总线的控制等。
51单片机读写SD卡(命令解释)
51单片机读写SD卡(命令解释)SD卡命令共分为12类，分别为class0到class11，不同的SDd卡，主控根据其功能，支持不同的命令集如下: Class0 :(卡的识别、初始化等基本命令集)CMD0:复位SD 卡.CMD1:读OCR寄存器.CMD9:读CSD寄存器.CMD10:读CID寄存器.CMD12:停止读多块时的数据传输CMD13:读Card_Status 寄存器Class2 (读卡命令集):CMD16:设置块的长度CMD17:读单块.CMD18:读多块,直至主机发送CMD12为止 .Class4(写卡命令集):CMD24:写单块.CMD25:写多块.CMD27:写CSD寄存器 .Class5 (擦除卡命令集):CMD32:设置擦除块的起始地址.CMD33:设置擦除块的终止地址.CMD38: 擦除所选择的块.Class6(写保护命令集):CMD28:设置写保护块的地址.CMD29:擦除写保护块的地址.CMD30: Ask the card for the status of the write protection bitsclass7：卡的锁定，解锁功能命令集class8：申请特定命令集。
class10 －11 ：保留其中class1, class3,class9：SPI模式不支持51单片机读写SD卡(概述,硬件连接)SD卡全称为Secrue Digital Memory Card，具有轻巧、可加密、传输速度高、适用于手持设备使用等优点。
SD需要高速读写，同时也要使手持等嵌入式设备能方便使用，特设有两个访问接口：SD模式接口和SPI接口。
由于51单片机的速度的原因,一般采用SPI接口方式连接SD卡, 在连接时需要在SD卡边接10-100K上拉电阻,SD卡的电源是DC3.3V51单片机读写SD卡(寄存器)SD卡有以下几种内部寄存器1．CID 卡的识别号宽度128,详细描述如下2．RCA 卡的相对地址(SPI模式不可用)3．DSR 可选寄存器宽度164．CSD 描述操作该卡的规则(时序规则)。
单片机中的数据存储与读取技术
单片机中的数据存储与读取技术数据存储与读取技术在单片机中起着至关重要的作用。
单片机是一种用于执行特定任务的微型计算机，由中央处理器、存储器、输入输出等功能模块组成。
本文将介绍单片机中的数据存储与读取技术，以及其在实际应用中的应用案例。
一、RAM和ROM单片机中的数据存储与读取主要依赖于RAM（Random Access Memory，随机存取存储器）和ROM（Read-Only Memory，只读存储器）两种存储器。
RAM的特点是可以读写，临时存储数据，而ROM是只读的，保存程序和固定数据。
RAM和ROM的组合形式不同，可以满足不同应用场景的需求。
RAM和ROM存储器的容量可以根据实际需求选择，通常以位（bit）或字节（byte）为单位进行衡量。
较小容量的单片机通常采用内置RAM和ROM，而较大容量的单片机则可能需要外部RAM和ROM进行扩展。
二、EEPROM和Flash除了RAM和ROM外，单片机还常用EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦可编程只读存储器）和Flash存储器。
EEPROM是一种可以电擦写数据的存储器，擦写过程可以通过电压的施加完成。
由于EEPROM的擦写速度较慢，通常用于存储不经常改变的数据，如系统配置信息等。
Flash则是一种基于非易失性存储器的技术，可以在较短时间内擦写数据。
Flash存储器广泛应用于固件更新、嵌入式设备的存储和系统数据备份等领域。
三、存储器访问方式在单片机中，数据存储与读取可以通过不同的方式进行访问。
1.直接寻址方式：通过设定存储区域的地址，直接读取存储器中的数据。
这种方式适用于存储器容量较小的应用场景。
2.间接寻址方式：通过寄存器或指针来表示存储器的地址，间接访问存储器中的数据。
这种方式适用于需要频繁读写不同存储地址的应用。
四、数据存储与读取技术的应用案例数据存储与读取技术在单片机的实际应用中有着广泛的应用。
单片机任务书
单片机任务书一、任务背景随着科技的不断发展，单片机在各个领域的应用越来越广泛，从智能家居到工业自动化，从医疗设备到航空航天，单片机都发挥着重要的作用。
本次任务旨在通过设计和实现一个基于单片机的系统，加深对单片机原理和应用的理解，提高实际动手能力和解决问题的能力。
二、任务目标1、掌握单片机的基本原理和编程方法。
2、能够设计并实现一个具有特定功能的单片机系统。
3、学会使用相关的开发工具和调试设备。
4、培养团队合作精神和项目管理能力。
三、任务要求1、系统功能要求设计一个温度监测系统，能够实时采集环境温度，并在液晶显示屏上显示。
当温度超过设定的阈值时，系统能够发出声光报警。
系统具备数据存储功能，能够将采集到的温度数据存储到外部存储器中，以便后续分析。
2、硬件设计要求选择合适的单片机型号，如 STM32 系列或 Arduino 系列。
设计温度传感器的接口电路，确保能够准确采集温度数据。
设计液晶显示屏的驱动电路，实现清晰稳定的显示。
设计声光报警电路，能够产生明显的报警信号。
设计外部存储器的接口电路，确保数据存储的可靠性。
3、软件设计要求使用 C 语言或其他合适的编程语言进行单片机程序开发。
实现温度采集、数据处理、显示、报警和存储等功能模块。
编写合理的程序架构，提高程序的可读性和可维护性。
进行软件调试，确保系统稳定可靠运行。
4、团队协作要求团队成员分工明确，各司其职，共同完成任务。
定期进行团队交流和讨论，及时解决遇到的问题。
共同撰写项目报告，清晰阐述项目的设计思路、实现过程和测试结果。
四、任务进度安排1、第一阶段（第 1-2 周）完成项目的需求分析和方案设计。
确定团队成员的分工。
收集和学习相关的技术资料。
2、第二阶段（第 3-6 周）完成硬件电路的设计和制作。
进行硬件电路的调试和测试。
开始软件程序的编写。
3、第三阶段（第 7-10 周）完成软件程序的开发和调试。
进行系统的集成测试，优化系统性能。
撰写项目报告的初稿。
单片机的数据采集与存储方法解析
单片机的数据采集与存储方法解析随着科技的不断发展，单片机在各个领域都有着广泛的应用。
其中，数据采集与存储是单片机应用中非常重要的一部分。
本文将对单片机数据采集与存储方法进行解析，帮助读者更好地理解和应用单片机。
一、数据采集方法1. 模拟信号采集单片机通过ADC（模拟数字转换器）可以将模拟信号转换为数字信号。
ADC的输入引脚连接模拟信号源，将模拟信号转换为数字信号后，单片机可以通过读取ADC寄存器的值来获取模拟信号的数值。
ADC的分辨率决定了数字信号的精度，一般为8位、10位或12位。
2. 数字信号采集单片机的GPIO（通用输入输出）口可以采集数字信号，常见的数字信号有开关、光电传感器等。
通过配置GPIO口的输入模式，将数字信号连接到相应的引脚上，单片机可以通过读取GPIO口状态寄存器的值来获取数字信号的状态。
3. 串口采集单片机内部集成了多个串口模块，可以通过串口采集外部设备发送的数据。
通过配置串口的波特率、数据位、停止位等参数，将单片机的串口连接到外部设备的串口上，单片机可以通过读取串口接收寄存器的值来获取外部设备发送的数据。
二、数据存储方法1. 寄存器存储单片机内部有一些特定的寄存器用于存储数据。
通过将数据写入到相应的寄存器，单片机可以将数据存储在寄存器中。
具体的存储位置和方式与单片机的型号和架构有关。
对于需要长期保存的数据，寄存器存储并不适用，因为寄存器的内容会在单片机掉电时丢失。
2. 内部存储器单片机的内部存储器一般分为闪存和RAM。
闪存用于存储程序和常量等数据，而RAM用于存储变量和临时数据。
通过将数据存储在内部存储器的特定地址中，单片机可以随时读取和修改数据。
3. 外部存储器有些应用场景下，需要存储大量的数据，此时单片机的内部存储器可能无法满足需求，就需要使用外部存储器。
常见的外部存储器包括EEPROM、Flash、存储卡等。
通过与外部存储器进行通信，单片机可以将数据写入到外部存储器中或从外部存储器中读取出数据。
单片机教程-存储器
THANKS
感谢观看
C语言提供了丰富的数据类型和库函数，方便进行 程序开发，适用于各种应用场景。
C语言的学习曲线相对平缓，易于上手，但需要掌 握指针和内存管理等技术要点。
其他编程语言
01 其他编程语言如C、Java等也可以用于单片机开 发，但可能需要额外的编译器或虚拟机。
02 这些高级语言提供了更多的抽象和便利性，但可 能会牺牲一些性能和硬件访问能力。
程序执行
单片机中的程序通常先被加载 到内部存储器中，然后在内部 CPU中执行。
数据缓存
单片机中的存储器可以作为数 据缓存，提高数据访问速度。
外设控制
单片机中的存储器可以用于控 制外设的工作状态和参数。
02
单片机中的存储器类型
内部存储器
01
内部存储器是单片机内部自带的 存储空间，用于存储程序代码和 数据。
存储器的技术指标
01
02
03
容量
存储器的容量是指其能够 存储的数据量，通常以字 节为单位。
速度
存储器的速度是指其读写 数据的快慢，通常以存取 时间来表示。
可靠性
存储器的可靠性是指其数 据的稳定性和持久性，通 常以数据保持时间和故障 率来表示。
单片机中存储器的应用
数据存储
单片机中的存储器可以用于存 储程序、数据和配置信息等。
地址映射
单片机中的存储器地址空间是有限的，不同的存储器区域有不同的地址范围。地址映射是将程序中的 地址与实际的物理地址对应起来的过程。
寻址方式
单片机中提供了多种寻址方式，如直接寻址、间接寻址、寄存器寻址等。不同的寻址方式适用于不同 的指令和数据访问需求，选择合适的寻址方式可以提高程序的执行效率和可读性。
1、存储器的读写(单片机)
实验报告一、实验名称：存储器的读写二、实验目的：1、掌握寄存器、存储器读写等汇编命令；2、掌握编程软件编辑、编译、调试等基本操作；3、学习简单程序的基本调试方法。
三、实验程序：将70H—7FH16个字节单元的数据复制到片外存储器2000H开始的地址单元中，程序如下：ORG 0000H ；程序由地址0000H开始执行SJMP START ；转移到START处执行ORG 0030H ；设置程序存储地址为用户RAM区START:MOV R1,#10H ；执行16次MOV R0,#70H ；设置R0寄存器的值MOV DPTR,#2000H ；片外程序的起始地址MOV 70H,#01H ；将数据存入地址70H中MOV 71H,#02H ；将数据存入地址71H中MOV 72H,#03H ；将数据存入地址72H中MOV 73H,#04H ；将数据存入地址73H中MOV 74H,#05H ；将数据存入地址74H中MOV 75H,#06H ；将数据存入地址75H中MOV 76H,#07H ；将数据存入地址76H中MOV 77H,#08H ；将数据存入地址77H中MOV 78H,#09H ；将数据存入地址78H中MOV 7AH,#0AH ；将数据存入地址7AH中MOV 7BH,#0BH ；将数据存入地址7BH中MOV 7CH,#0CH ；将数据存入地址7CH中MOV 7DH,#0DH ；将数据存入地址7DH中MOV 7EH,#0EH ；将数据存入地址7EH中MOV 7FH,#0FH ；将数据存入地址7FH中LOOP:MOV A,@R0 ；将寄存器的值送给累加器MOVX @DPTR,A ；将累加器中的值送至片外存储器 INC R0 ；将寄存器R0中的值加1INC DPTR ；数据指针加1DJNZ R1,LOOP ；R1减1不为0转LOOPEND ；程序结束四、伟福软件编译、执行，数据显示效果图：。
