3Wled天花灯作业指导书
全套LED工艺文件以及作业指导书
4.5.2.3 胶盘清洗动完成后，需于“换胶记录表”上做好相关的记录。
D 杂质
E 碎片
F 缺（崩）角
3 生产工艺规范
图 2 不良图示
3.1 静电放护要求：InGaAIP 芯片静电电压值≤500V，GaN 芯片静电电压≤100V，作业时，必须穿防静
电服装、佩戴防静电手环。GaN 芯片在撕膜时必须使用去离子扇跟踪吹撕开的缺口位置，撕膜速度尽量慢。
3.2 工艺环境：温度(17～27)℃ ；相对湿度(30～75)% ；生产操作在净化车间，净化等级 10 万级。
4.4.5 按全自动装架机操作规范进行自动装架。
4.4.6 开始批量作业前必须对前 20 只装架好的产品自检合格后送检验员首检，检验员按技术要求进行
产品首件检验，首检：Ac=0 Re=1。检验合格后方可批量作业。
4.4.7 将装好芯片的支架从夹具内取出，整齐排放在铝制传递盒中，按 4.3 作好标识，由专人烧结。
2) 搅拌工具用完后及时清洗，清洗时可先用包装支架的白纸擦去大部分的粘结胶，后放在超声波
内用丙酮进行超声波清洗 5 分钟，凉干待下一次使用。
c） 分装后的状态标识
1) 分装进罐装容器、针筒后，须采用皱纹胶布在罐装容器、针筒上做状态标识。标注型号、有效
旧底图总号
期(指原装容器上标识的材料有效期)，罐装容器序号(A、B、C)/针筒序号。 如：型号：84-1LMISR4 , 有效期：“080301-080331”， 罐装容器 A / 针筒 1# 。
不合格
报告工段长
支架等离 子清洁
支架烘烤
开始生产
不合格
将物料退回仓 库，并报告工段 长（工艺员）， 重新领料
前20只
操作员 自检
led作业指导书_secret_图文(精)
文件编号：QI-ED-01 版页日本：A1 次：27/27 期：05、09、26 LED 作业指导书（烘烤）一、目的：使烘烤工序严格受控、保证产品品质。
二、使用范围：固晶烘烤或灌胶烘烤。
三、使用设备工具：烘箱、手套，烘烤记录表。
四、相关文件：《生产工作单》五、作业规范 5．1 依据工作指令单上所开的烘烤要求设定不同产品型号所对应的烘烤温度。
5．2 烘烤材料时要根据不同材料去选定相对应的颜色、烤箱去进行烘烤。
烤箱温度一般在正负 3 度公差左右为常公差。
六、注意事项 5．3 烤箱温度一般在正负 3 度公差左右为常公差。
六、注意事项 6.1 固晶烘烤 150 度，90 分钟； 6.2 注意烘烤时间不能过长而缩短，导致品质不良现象。
6.1 产品短烤 125 度±3 度，60 分钟； 6.2 3￠产品长烤 125 度±3 度，6 小时；5￠产品长烤 125 度±3 度，8 小时。
6.3 注意烘烤时间不能过长而缩短，导致品质不良现象。
led作业指导书
文件编号：QI-ED-01 版本：A1LED作业指导书(排支架) 页次：3／27日期：05、09、26一、目的：排料工序严格受控、保证产品品质二、使用范围：排支架工序三、使用设备：工具——一手套、支架座、铝盘、颜色笔四、作业规范4.1作业前先戴手套。
4.2根据当天需生产的品名规格,选用所需的支架与晶片.4.3依规定在支架底部画上颜色,以便于后段作业区分.五、注意事项5.1排料要整齐,每一支架座最多排50支,不够支请标明数量.5.2固双色支架直角排向右边,单色支架碗形排向左边.六、品质标准6.1排料过程中,如发现变黄、变黑不正常颜色的支架,应将其挑出.6.2支架有变形的,挑出作不良品处理,如发现数量较多的支架变形时,请将此情况向品管人员反映.文件编号：QI-ED-01版本：A1 LED作业指导书(扩晶) 页次：4/27日期：05、09、26一、目的：使扩晶工序受控,保证产品品质二、使用范围：扩晶工序三、使用设备：工具------扩晶机、子母环四、相关文件：<<生产工作单>>五、作业规范5.1晶片扩张.1、打开扩晶机电源开关.2、热板清温度调整至50-60℃,热机十分钟,扩晶片时温度设定65-75℃.3、打开扩晶机上压架,在热板上放置子母环内圈,圆角的一在朝上.4、将要扩晶之晶粒胶片放置热板上,使晶粒位于热板中央,预热30秒之后,扣紧上压架.晶粒在上,胶片在下.5、拨动下顶开关,顶板顶上,晶粒胶片开始扩张至定位.6、套上子母环,外环圆角的一面朝下.按上压开关将外圈压紧(可重复2-3次,使子母环套紧为止),再按上压开关,使上压座回到原位置.7、用小刀割除子母环外多余胶片,并按下顶开关,使顶板回位.8、取出已扩好晶粒的子母环.版本：A1 LED作业指导书(点银胶) 页次：5/27日期：05、09、26一、目的：使点银胶工序严格受控、保证产品品质.二、使用范围：备胶、点银胶工序.三、使用设备：工具------显微镜、点银胶、夹具、固晶笔。
【优质】灯具检验作业指导书word版本 (9页)
准或规范进行：
5.3.2.1 抽样方案依“MIL-STD-105E CLASS II；具体抽样在进料
检验规范上注明；
5.3.2.2 相关物料的“进料检验规范”； 5.3.2.3 物料样品与样品规格书、图纸；
5.3.2.4 其允收质量水平( AQL)规定:正常检验AQL值：0.65；减
动。
5.2.14各个连接处及各结构件是否有变形，缝隙、裂痕，穿孔及松脱现象。 5.2.15依据《BOM表》,检查各个配件是否全部组装到位，有无漏装配件问题。 5.3功能测试
5.3.1用额定电压点亮检查有无灯不亮，半边亮、灯暗，灯闪，发光色差、扩散板有黑点、漏光等不良现象。 5.3.2依据《产品规格书》《销售订单》，用功率计测试产品电性参数是否在标准范围内（包括额定功率，功
篇四：LED灯具进料检验作业指导书
LED灯具进料检验作业指导书
LED灯具进料检验作业指导书
一 目的：
明确本公司物料进料检验流程和方法，确保未经检验或未经检验合格的原材料不能投入使用或加工。
二 适用范围：
凡本公司LED灯具生产所用的原材料。 三 定义：
IQC：Incoming Quality Control 进料检验； MRB：Material Review Board 物料审查会议； 四 权责： 4.1开发部：
货单”送交IQC执行检验；
5.3检验：
5.3.1 IQC收到“送货单”以后，应核对此物料的分包商是否属公司合
格分包商。若不属合格分包商，则停止检验并立即知会采购部；若属于合格分包商，则查询该厂商进料状况并确认以下项目： 5.3.1.1 抽查方法是否加严/正常/减量，详见5.5条款； 5.3.1.2 是否免检，详见5.5条款； 5.3.1.3 是否有环保要求； 5.3.1.4 是否为急料；
2018-2019-led灯具作业指导书word版本 (5页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==led灯具作业指导书篇一：LED灯具作业指导书XG-QC-ZY-003-201XLED灯具作业指导书文件编号：XG-JS-ZY-001-201X版本：B/0受控状态：分发号：编制：审核：批准：XG-QC-ZY-003-201X修改记录XG-QC-ZY-003-201XLED灯具作业指导书1.目的:本标准规定对LED灯具制作的过程控制要求，确保生产质量符合规定要求。
2.范围:本标准适用于生产车间LED灯具的制作过程。
3.职责：3.1技术部负责本标准的编制、修改。
3.2生产部负责本标准的执行，并对生产过程中发现的不足及时反馈给技术部。
3.3品质部及有关人员参与对指导书及评审工作。
3.4仓储部负责生产备料与物料申报及时申报料品库存。
3.5采购部配合仓库及时购料。
4.程序：4.1 销售部与客户签订合同后，根据合同内容，下达《生产通知单》，根据《生产通知单》由技术部编制《物料清单》。
下发生产部、仓储部。
4.2生产部根据《物料清单》向仓储部领取原材料，按工艺要求生产。
4.3LED路灯作业流程篇二：LED平板灯_面板灯生产工艺及作业指导书1平板灯生产作业流程图篇三：LED平板灯面板灯生产作业指导书(NEW)W&J照明有限公司平板灯生产作业指导书作业流程图篇四：LED路灯作业指导书LED路灯作业指导书1安装作业流程：焊光源-----测灯扳-----涂导热硅脂-----固定灯板-----焊接导线-----固定反光罩-----装透镜-----装玻璃-----装堵头-----连接电源绒-----测试、老化-----检验、贴标签-----装箱、入库1、焊灯珠、做灯扳方法：A、取铝基板，平整地放在工作台上，在灯珠图标范围内均匀适量地涂上导热硅脂。
B、取灯珠，看准正负极，端正地贴放在灯珠图标上：C、用烙铁加锡焊牢正负极引脚，做成灯扳工具：防静电恒温烙铁、镊于注意事项：。
天花灯作业指导书

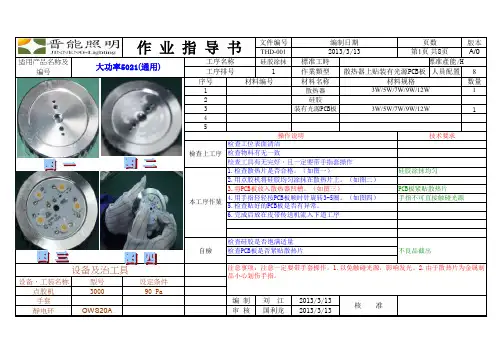

文件编号版本THD-001A/0硅胶涂抹標准工時標准產能/H1作業類型人員配置8序号材料名称数量1散热器12硅胶3装有光源PCB板145手指不可直接触碰光源设备，工装名称型号设定条件点胶机300090 Pa手套编 制刘 江2013/3/13静电环OWS20A审 核国利龙2013/3/13工序名称工序排号散热器上贴装有光源PCB板编制日期页数2013/3/13第1页 共8页3W/5W/7W/9W/12W材料编号材料规格3W/5W/7W/9W/12W 检查工具有无完好、且一定要带手指套操作1.检查散热片是否合格。
（如图一）硅胶涂抹均匀2.用点胶机将硅胶均匀涂抹在散热片上。
（如图二）操作说明技术要求检查工位表面清洁檢查上工序检查物料有无一致3.将PCB板放入散热器凹槽。
（如图三）PCB板紧贴散热片4.用手指轻轻按PCB板顺时针旋转3-5圈。
（如图四）5.检查贴好的PCB板是否有异常。
6.完成后放在皮带传送机流入下道工序核 准设备及治工具注意事项：注意一定要带手套操作。
1.以免触碰光源，影响发光。
2.由于散热片为金属制品小心划伤手指。
适用产品名称及编号作 业 指 导 书大功率5021(通用)不良品截出本工序作業自檢检查硅胶是否饱满适量检查PCB板是否紧贴散热片文件编号版本THD-001A/0焊接大功率標准工時標准產能/H2作業類型人員配置序号材料名称数量1公头端子线1 2上道工序组件1 345设备，工装名称型号设定条件恒温烙铁936320-380度间公头端子线正负极与PCB板正负极摆放一致2013/3/13第2页共8页工序名称编制日期页数3W/5W/7W/9W/12W工序排号焊接端子线材料编号材料规格操作说明技术要求检查工具有无完好、且一定要带手指套操作1.检查烙铁溫度是否为規定溫度320~380度间（如图一）将温度调制为320~380度间，用仪器测试检查工位表面清洁检查物料有无一致2.将公头端子线先穿过散热片。
LED作业指导书
LED作业指导书在咱们的日常生活中，LED 灯那可是随处可见。
您瞧瞧，家里的台灯、街上的路灯、商场的大屏幕，好多地方都有它的身影。
今天，我就来给您好好唠唠这 LED 作业的那些事儿。
先来说说准备工作吧。
要进行 LED 相关的作业，那工具可得准备齐全咯。
像电烙铁、螺丝刀、万用表这些都是必不可少的。
我记得有一次，我着急开始作业，结果发现电烙铁找不到了，那叫一个着急呀！满屋子翻箱倒柜地找，最后在一个角落里发现了它，原来是上次用完随手一放给忘了。
这就提醒咱们，用完工具一定要放回原位，不然关键时刻容易掉链子。
然后是材料的选择。
LED 灯珠有各种各样的型号和颜色，您得根据具体的需求来挑选。
比如说，如果是要做一个温馨的卧室小夜灯，那可能就会选择暖黄色的灯珠；要是做一个明亮的阅读灯，那就得选白色的、亮度高的灯珠啦。
还有电阻、电容这些小零件，也都得选对规格，不然电路可就出问题喽。
接下来就是重头戏——焊接啦。
这焊接可是个技术活，得小心谨慎。
先把电烙铁插上电预热一会儿，等温度合适了，再把灯珠的引脚和电路板上的焊点对齐，轻轻点上一点焊锡丝。
这里要注意，焊接的时间可不能太长，不然容易把灯珠或者电路板给烫坏。
我之前就有一次因为焊接时间太长，把一个好好的灯珠给弄报废了，心疼得不行。
在安装 LED 灯的时候，也要注意正负极别接反了。
要是接反了，灯可就不亮啦。
有一回我帮朋友装一个 LED 灯条，装完之后怎么都不亮，检查了半天，才发现是正负极接错了，重新接好之后，灯一下子就亮了起来，那种成就感真是没得说。
还有很重要的一点就是电路的设计。
要根据LED 灯的数量和功率，合理地设计电路，计算好电阻的阻值，保证电流和电压都在合适的范围内。
这就像是给 LED 灯们搭建一个舒适的家，让它们能够稳定地工作。
完成作业之后，别忘了进行测试和检查。
看看灯能不能正常亮起，亮度是否均匀，颜色有没有偏差。
如果有问题，就得及时排查和解决。
总之，LED 作业虽然看起来简单，但是每一个环节都需要我们认真对待，不能马虎。
led生产作业指导书格式
文件编号版本A/0焊接大功率標准工時標准產能/H1作業類型人員配置序号材料名称数量1铝基板2光匠大功率345设备，工装名称型号设定条件恒温烙铁936320-380度间手指套￣￣￣￣￣防静电不良品截出本工序作業 有限公司作 业 指 导 书编制日期页数第1页 共14页适用产品名称及编号大功率MR16/GU10/JDRE27(通用)工序名称工序排号焊接材料编号材料规格操作说明技术要求1.检查烙铁溫度是否为規定溫度：320~380度间将温度调制为320~380度间，用仪器测试2.将大功率摆放固定在治具底模上,再装上模（如图二）大功率正负极要摆放一致檢查上工序检查工位表面清洁检查物料有无一致检查工具有无完好、且一定要带手指套操作6.完成后放入专用防靜電PVC盒內。
（如图四）3.分清大功率正负极（如图一）正极为有方孔一端4.将铝基板摆放在治具上,然后涂导热膏(如图二)5.将大功率摆放在涂好导热膏的铝基板上,并焊接起来摆放位置要正确、涂导热膏要均匀大功率与铝基板极性要一致，大功率有孔一端对应鋁基板丝印“+”一端设备及治工具注意事项：注意一定要带手指套操作，大功率与铝基板极性要一致，且焊接要牢固，避免导致开路或短路；焊好的大功率不允许成堆放置，需放入专用防靜電PVC 盒內。
自檢检查有无假焊、虚焊检查有无焊反或脱焊检查焊接有无牢固承办单位核准审核图一不可漏涂导热膏,正负极相一致且一定要带手指套作业图三图二图四方孔为正极负极涂导热膏正极负极焊接注意：文件编号版本A/0点亮测试標准工時標准產能/H 2作業類型人員配置1人序号材料名称数量12345设备，工装名称型号设定条件直流電源DC0V---30V 3V 手指套￣￣￣￣￣防静电设备及治工具注意事项：测试大功率正负极要一致，不可接反，电压不可超过3V ；且不可触碰大功率透镜。
核准审核承办单位:自檢检查有无暗灯、闪灯、死灯、色差等不良品截出检查有无焊反、假焊、脱焊检查仪器是否完好本工序作業1.直流电源调整到3V （如图一）正负极要一致2.将焊接好的大功率点亮测试,紅表笔接正极、黑表笔电压不可超过3V ，接触要牢固 负极（如图二）3.完成后放入专用防靜電PVC盒內。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件名称3W侧发光圆形面板灯作业指导书文件编号HZ-JS-003生效日期2015年04月26日规格型号HZ-P85C-CW4S- 3A 版本号003.1 工序名称灯条检测及贴胶所属组别生产部岗位人员 1 第1页共6页
工序物料软灯条（2835-15LED）、灯条双面胶。
工具设备焊台、调压器、剪刀、静电手环、墨镜。
操作说明1、将调压器的范围调至9V。
2、灯条背部贴双面胶。
3、将调压器的红线接在灯条的正极上，黑线接在负极上。
4、观察灯珠是否完全点亮和正常发光。
操
作
示
意
图
工艺要求1、色温属于冷白范围7000-8000k。
2、检测灯条是否正常发光，且亮度要保持一致。
3、目测灯条的每个灯珠是否牢固、贴歪、破损等。
4、背部贴胶要贴均匀，不能贴歪贴皱、或长或短。
注意事项
1、调压器黑红表笔不能接触，以免造成短路。
2、拆分灯板的时候不能损坏灯条。
编制审核质检批准更改内容
批准人更改人更改日期
文件名称3W侧发光圆形面板灯作业指导书文件编号HZ-JS-003生效日期2015年04月26日规格型号HZ-P85C-CW4S- 3A 版本号003.1 工序名称焊接灯条
所属组别生产部岗位人员 1 第2页共6 页
工序物料已检测，贴胶的软灯条（2835-15LED）、DC公接头。
工具设备焊台、焊锡、助焊剂、静电手环、手套。
操作说明1、检查DC公接头是否有破损等不良。
2、焊接DC公接头。
操
作
示
意
图
工艺要求1、焊点不能超出灯珠的厚度。
2、焊台的温度保持在380-420。
3、焊完之后插线检测。
4、点焊的时间不能超过6秒。
5、酒精处理焊点。
注意事项
1、灯条的正负极不能接反。
2、DC接头的走向保持顺畅，不能有交叉。
3、焊点要均匀，不能有虚焊，漏焊，桥接等。
编制审核质检批准更改内容
批准人更改人更改日期
文件名称3W侧发光圆形面板灯作业指导书文件编号HZ-JS-003生效日期2015年04月26日规格型号HZ-P85C-CW4S- 3A 版本号003.1 工序名称灯条和外壳的粘接所属组别生产部岗位人员 1 第 3 页共6 页
工序物料外壳、软灯条（半成品）。
工具设备静电手环、手套、指套。
操作说明1、目测外壳是否有划伤、变形、破损、毛边等不良状况。
2、灯条粘贴。
操
作
示
意
图
工艺要求1、灯条与外壳一定要贴紧。
2、灯条的短边缘贴紧外壳的壳体（方法：看灯条上的标记符号）。
注意事项
1、DC线头朝后安装。
2、保证LED所发出的光全部导入导光板内。
3、已贴灯条不能有贴歪，贴反，贴皱，拉长等现象。
编制审核质检批准更改内容
批准人更改人更改日期
文件名称3W侧发光圆形面板灯作业指导书文件编号HZ-JS-003生效日期2015年04月26日规格型号HZ-P85C-CW4S- 3A 版本号003.1 工序名称扩散板和导光板的安装所属组别生产部岗位人员 1 第4页共6页
工序物料外壳半成品、扩散板、导光板。
工具设备静电手环、静电除尘布、手套。
操作说明1、目测扩散板的外观（边缘）是否有变形，划伤、破损等不良现象。
2、将扩散板正面（细致面）朝前放入外壳半成品中。
3、目测导光板的外观是否变形，反光点是否有破损等不良现象。
4、将导光板正面（细致面）超前放入外壳半成品中。
操
作
示
意
图
工艺要求
注意事项
1、扩散板和导光板表面不能有手印，污泽，杂物等。
2、除尘时不能用力太大。
3、一定佩戴手套，保护灯具干净。
4、每一步操作必须在灯条点亮的情况下进行。
5、扩散板和导光板不能有晃动。
6、扩散板和导光板不能装反。
编制审核质检批准更改内容
批准人更改人更改日期
文件名称3W侧发光圆形面板灯作业指导书文件编号HZ-JS-003生效日期2015年04月26日
规格型号HZ-P85C-CW4S- 3A 版本号003.1 工序名称反射纸、泡沫垫和后盖的安装所属组别生产部岗位人员第 5 页共 6 页
工序物料3W侧反光圆形面板灯的反射纸、泡沫垫、后盖。
工具设备静电手环、手套。
操作说明1、将反射纸放在导光板的后面。
2、在后盖的凸面正中间的位置贴一个泡沫垫。
3、检查后盖的表面是否有掉色，刮伤，刮痕，破损等不良。
操
作
示
意
图
工
艺
要
求
1、反射纸的表面必须干净，整洁，不能有褶皱。
注意事项
1、后盖不能装反，凹面朝后。
2、线夹安装要正确。
3、每一步操作必须在灯条点亮的情况下进行。
编制审核质检批准更改内容
批准人更改人更改日期
文件名称3W侧发光圆形面板灯作业指导书文件编号HZ-JS-003生效日期2015年04月26日规格型号HZ-P85C-CW4S- 3A 版本号003.1 工序名称打螺丝
所属组别生产部岗位人员第6页共6页
工序物料半成品、螺丝。
工具设备电动螺丝刀,静电手环，手套。
操作说明1、将DC接头线夹置与线夹预留位处，然后旋转90度。
2、按正确的方法打进螺丝。
操
作
示
意
图
工艺要求1、确保螺丝无松动，打死，打滑，不到位，打歪，打断，打斜等。
2、轻轻转动面板灯上面的扩散板，确保无松动。
注意事项
1、打螺丝时电动螺丝刀必须垂直，扭矩为1-3档（自己调节适当）。
2、螺丝刀尖不能有杂物。
编制审核质检批准更改内容
批准人更改人更改日期。
