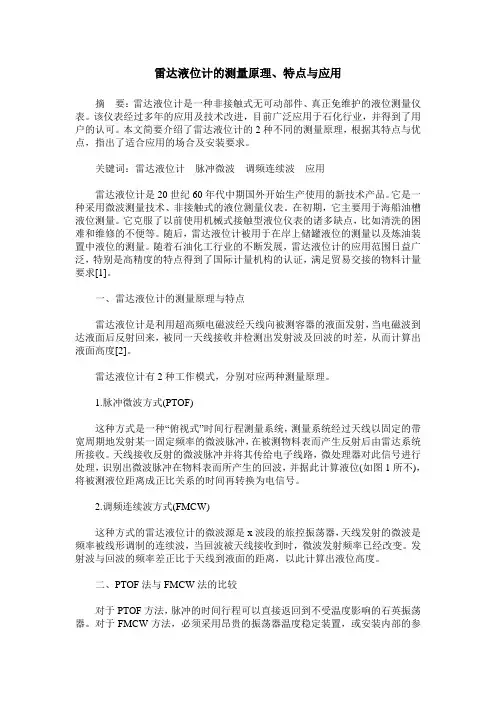

雷达液位计的测量原理、特点与应用
雷达液位计的测量原理、特点与应用摘要：雷达液位计是一种非接触式无可动部件、真正免维护的液位测量仪表。
该仪表经过多年的应用及技术改进，目前广泛应用于石化行业，并得到了用户的认可。
本文简要介绍了雷达液位计的2种不同的测量原理，根据其特点与优点，指出了适合应用的场合及安装要求。
关键词：雷达液位计脉冲微波调频连续波应用雷达液位计是20世纪60年代中期国外开始生产使用的新技术产品。
它是一种采用微波测量技术、非接触式的液位测量仪表。
在初期，它主要用于海船油槽液位测量。
它克服了以前使用机械式接触型液位仪表的诸多缺点，比如清洗的困难和维修的不便等。
随后，雷达液位计被用于在岸上储罐液位的测量以及炼油装置中液位的测量。
随着石油化工行业的不断发展，雷达液位计的应用范围日益广泛，特别是高精度的特点得到了国际计量机构的认证，满足贸易交接的物料计量要求[1]。
一、雷达液位计的测量原理与特点雷达液位计是利用超高频电磁波经天线向被测容器的液面发射，当电磁波到达液面后反射回来，被同一天线接收并检测出发射波及回波的时差，从而计算出液面高度[2]。
雷达液位计有2种工作模式，分别对应两种测量原理。
1.脉冲微波方式(PTOF)这种方式是一种“俯视式”时间行程测量系统，测量系统经过天线以固定的带宽周期地发射某一固定频率的微波脉冲，在被测物料表而产生反射后由雷达系统所接收。
天线接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表而所产生的回波，并据此计算液位(如图1所不)，将被测液位距离成正比关系的时间再转换为电信号。
2.调频连续波方式(FMCW)这种方式的雷达液位计的微波源是x波段的旅控振荡器，天线发射的微波是频率被线形调制的连续波，当回波被天线接收到时，微波发射频率已经改变。
发射波与回波的频率差正比于天线到液面的距离，以此计算出液位高度。
二、PTOF法与FMCW法的比较对于PTOF方法，脉冲的时间行程可以直接返回到不受温度影响的石英振荡器。

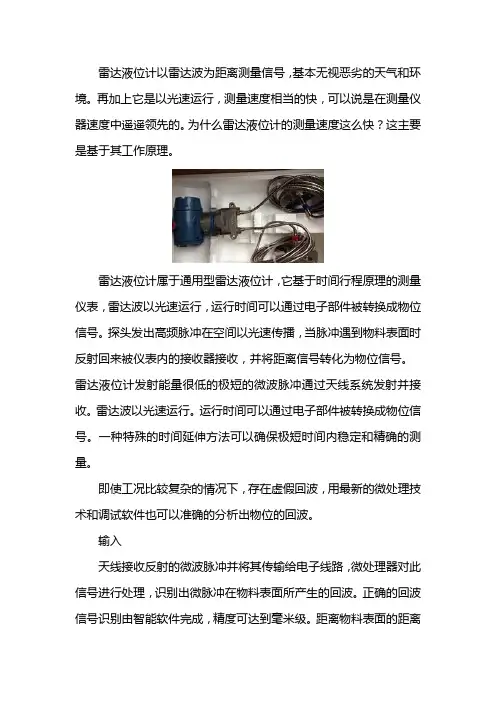

雷达液位计简介
雷达液位计以雷达波为距离测量信号，基本无视恶劣的天气和环境。
再加上它是以光速运行，测量速度相当的快，可以说是在测量仪器速度中遥遥领先的。
为什么雷达液位计的测量速度这么快？这主要是基于其工作原理。
雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由智能软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2，其中C为光速。
因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4－20mA输出。
安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。
自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。
展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！。
雷达液位计的原理及应用
雷达液位计的原理及应用1. 简介雷达液位计是一种广泛应用于工业领域的液位测量仪器。
它利用雷达技术测量液体的高度，具有准确、可靠、高精度的特点，被广泛应用于化工、石油、电力、造纸等行业。
2. 原理雷达液位计的工作原理基于雷达技术，主要包括发射、接收和信号处理三个步骤。
2.1 发射雷达液位计通过发射器发送一束微波信号，通常使用的频率为26GHz或者6GHz。
该信号会以光速传播，并在遇到液体表面时被部分反射。
2.2 接收雷达液位计的接收器会接收到被液体表面反射的信号，并将其转化为电信号。
接收到的信号强度和反射时间可以用来计算液体的高度。
2.3 信号处理雷达液位计的信号处理单元会对接收到的信号进行处理，将电信号转化为液位高度的数值。
通过对比发射信号和接收信号之间的差异，可以精确地确定液体的高度。
3. 优点和应用雷达液位计具有以下优点，使其在工业领域得到广泛应用：•精确度高：雷达液位计的测量误差较小，通常可以达到毫米级别的精度。
•稳定性好：由于采用雷达技术，雷达液位计对环境变化的适应能力强，不受温度、压力等因素的影响。
•可靠性高：雷达液位计采用非接触式测量，不会受到液体腐蚀、结构损坏等因素的影响。
•耐用性强：雷达液位计通常采用耐腐蚀材料制作，具有较长的使用寿命。
根据其特点，雷达液位计在工业领域有着广泛的应用，包括但不限于以下方面：3.1 化工在化工行业中，液位的准确测量对生产过程的稳定运行至关重要。
雷达液位计可以用来测量化工处理槽、反应釜等设备中的液位，实现对液体的实时监测和控制。
3.2 石油石油行业中的储油罐、油井等设备需要进行液位的监测。
雷达液位计可以通过非接触式的测量方式，准确地测量油罐内的油位，实现对石油储存和运输过程的监控。
3.3 电力在电力行业中，液位的测量在电厂的冷却系统、锅炉和脱硫装置等设备中起着重要作用。
雷达液位计可以实时监测冷却液的液位，保证设备的正常运行和安全。
3.4 造纸造纸过程中，液体的液位控制对于纸张的质量和成型效果至关重要。
雷达液位计技术参数
雷达液位计技术参数对于雷达液位计技术参数的介绍，我们可以从雷达液位计的原理、应用范围、技术特点、性能参数等方面展开详细的介绍。
以下是一份大致包括这些内容的2000字的关于雷达液位计技术参数的文章：雷达液位计技术参数一、雷达液位计的原理雷达液位计是一种利用雷达波对液体或固体物料进行远距离测距的仪器。
其原理是利用雷达波的发射和接收来计算物料的液位高度或者存储容器内物料的体积。
雷达液位计在工业自动化控制系统中得到广泛应用，是一种非接触式的液位检测装置，具有高精度、稳定可靠和适应性强等特点。
二、雷达液位计的应用范围雷达液位计广泛应用于化工、粮食、石油化工、环保等行业的液体和固态粉体物料的液位测量。
在石油化工行业，雷达液位计用于储罐商业性的液位监测，以及化工反应器内部的液位控制。
在化工行业中，雷达液位计用于反应釜、槽式搅拌器或其它形状的容器的液位测量。
雷达液位计还被广泛应用于水处理、环保等领域。
三、雷达液位计的技术特点1. 非接触式液位检测，不受材料性质的影响，适用范围广。
2. 高精度、稳定可靠，适用于各种恶劣环境。
3. 对仪器的安装位置要求低，操作简便，并且易维护。
4. 具有自动补偿、自动检测功能，可提高测量的准确性。
四、雷达液位计的性能参数1. 测量范围：不同型号的雷达液位计具有不同的测量范围，一般可达到几米到几十米不等。
2. 准确度：雷达液位计的准确度一般在0.5%以内，对于高精度要求的应用，也可以选择更高精度的产品。
3. 输出信号：雷达液位计的输出信号常见的有4-20mA信号、HART协议、Modbus等，满足不同控制系统的需要。
4. 加工介质：雷达液位计适用于多种介质，包括液体、粉末、颗粒等，对于不同介质，可选择不同的天线和频段的产品。
5. 工作温度：雷达液位计的工作温度一般在-40℃~+150℃之间，对于极端环境有特殊需求的应用，也可以选择专门的产品型号。
6. 供电方式：雷达液位计通常采用交流电源、直流电源，也有一些产品使用无线供电方式。
雷达液位计的原理和应用
雷达液位计的原理和应用1. 引言雷达液位计是一种常见的液位测量仪表，通过利用雷达波在介质和空气之间的传播特性，测量液体或固体物料的液位高度。
本文将介绍雷达液位计的工作原理和应用场景。
2. 工作原理雷达液位计利用雷达波的特性进行液位测量。
其主要工作原理如下：1.发射器发射雷达波: 雷达液位计的发射器会以特定的频率和功率发射雷达波。
2.雷达波传播: 发射的雷达波在空气和介质之间传播，并且部分被介质反射。
3.接收器接收反射信号: 雷达液位计的接收器会接收到被介质反射的雷达波信号。
4.信号处理: 接收到的信号经过处理，可以得到液位的测量值。
3. 应用场景雷达液位计在多个领域具有广泛的应用，下面列举一些常见的应用场景。
•石油化工行业：雷达液位计广泛应用于石油化工行业中的储罐、反应器、槽罐等设备的液位监测。
其具有高精度、远距离测量和适应恶劣环境的特点，可以有效监测和控制液位。
•食品加工行业：在食品加工过程中，往往需要对容器中的液位进行监测，以确保生产过程的控制和安全。
雷达液位计的非接触式测量方式，可以确保食品的卫生和质量。
•钢铁行业：雷达液位计可以应用于钢铁行业的高炉、转炉等设备的液位测量。
由于高温和腐蚀性介质的存在，传统液位计往往难以满足要求，而雷达液位计具有良好的耐高温性和耐腐蚀性。
•污水处理行业：雷达液位计可以应用于污水处理厂的储污池、沉淀池等设备的液位测量。
其精度高、抗干扰能力强，能够在复杂的环境中正常工作。
•电力行业：在火电站、核电站等电力生产设备中，需要对液体储罐的液位进行实时监测。
雷达液位计能够实现远距离测量，提供准确的液位信息，帮助运行人员及时调整操作。
4. 优势和不足雷达液位计作为一种液位测量仪表，具有以下优势和不足。
4.1 优势•非接触式测量：雷达液位计采用非接触式测量方式，无需直接接触液体或固体物料，避免了污染或损坏的风险。
•高精度测量：雷达液位计具有高精度的测量能力，可以实现精确的液位监测和控制。
导波雷达液位计的工作原理和优缺点
导波雷达液位计的工作原理和优缺点一、导波雷达液位计的工作原理导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
而普通雷达液位计的工作原理是发射—反射—接收。
具体说来就是，雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。
发射及反射波束中的每一点都采用超声采样的方法进行采集。
信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。
雷达液位计是通过天线系统发射和接收能量非常低和短的微波脉冲。
雷达波以光速运行，操作时间可以通过电子元件转换成液位信号，特殊的时间延长方式可以保证在极短的时间内稳定准确的测量。
电磁波以光速在空气中传播，雷达液位计与材料表面的距离可用下式表示：D = (1/2)*CT在公式：D——雷达物位计与物料表面的距离；C ———光速T ———脉冲时间。
那么液位为：L = E-D在公式：L——液位；E——罐体总高度；D ———空气高度。
二、导波雷达液位计的优缺点1、导波雷达液位计的不足（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。
所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。
（2）导波雷达液位计的安装和维护不便导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。
而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。
所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。
（3）导波雷达液位计的测量距离受限导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。
液位计的测量方式及其优缺点介绍
液位计的测量方式及其优缺点介绍
本文由提供
工业上的液位测量主要有这么几种方式：1.投入式；2.超声波；3.雷达；4.压变式；
1.投入式就是把传感器探头投入到液体中间，利用液体的压力，来测量出液体的深度。
优点是直接接触液体，价格相对便宜。
缺点是当液体是腐蚀性很强的介质，或粘稠度很大的介质，投入式就不怎么适合了。
2.超声波液位计就是利用超声波发射接收的原理，测非接触的测量液体深度。
超声波的传播速度，在某个温度下是比较恒定的，在已知道速度的情况下，只要计算出超声波的发出到接收时间，就可以计算出超声波探头到液面的距离。
池深或罐高是一定的，计算出液面到探头的距离，也就计算出液面到池底或罐底的距离了，也就是液体的深度。
其优点是非接触式测量，比较卫生，可以检测腐蚀性很高的介质。
缺点是，超声波的发生接收对环境的要求比较高，在环境比较恶劣的情况下，超声波液位计就不怎么适用了。
3.雷达液位计，是利用微波脉冲的发射与接收来测量液体的深度，雷达液位计分接触式和非接触式2种形式。
微波的发射不需要介质，所以在真空的情况下也可以测量。
另外，雷达可以在很恶劣的环境下使用，比超声波的使用范围要广很多。
4.压变式液位，主要使用在罐体上，其安装方式有螺纹安装和法兰安装。
也分开口罐和闭口罐。
这样就分单法兰液位和双法兰液位。
其使用范围就比较窄。
外测液位计五大特点和优点介绍
外测液位计怎么选型？如何安装？特点和优点是什么？工作原理是什么？它是将两个小巧的外测液位计超声波传感器一个安装在罐体的底部，另一个安装在罐体的侧壁来进行密度变化的补偿。
外测液位计传感器的信号经过微处理器转变，输出到本地显示或用户控制系统。
可以计算出罐内液体的高度和罐内液体的容积。
外测液位计是真正的非插入式测量技术，外测液位计的传感器安装在容器底部和侧壁；快速、可靠和高精度容器容积测量；易于安装，无需破坏容器；在安装外测液位计的过程中无需设备停车；外测液位计无可移动部件，几乎不需要维护。
外测液位计五大特点介绍？1.可用于苛刻的环境：可测量任何压力、腐蚀最强、毒性最剧烈、绝对无菌或很高纯度的液体。
2.安全：在测量有毒害、有腐蚀、压力、易燃爆、易挥发、易泄漏的液体时，由于测量头和仪表都在容器外，因此安装、维修、维护操作时不接触罐内的液体和气体，不使用阀门、连通管，非常安全。
即使在仪表损坏或维修状态下，也绝无引起泄漏、爆炸、毒害的可能。
3.完环保：既不泄漏液体，也不泄漏气体，永远不污染环境，是绿色环保仪表。
4.安装、维修最方便、最经济：不在容器上开孔，不用法兰盘，不用连通管。
5.耐用可靠：测量头和仪表中无机械运动部件，并严格密封，与外界隔离，不会磨损或腐蚀，十分耐用可靠。
外测液位计优点介绍：外测液位仪测量方式不同与其他液位计(安装其他液位计时必须在容器上开孔，在容器内部测量液位)，其特点是无需在容器上开孔，利用微振动分析原理，在容器外部就能够不间断地测出液面的精确高度。
该仪表安装时不需要在罐壁上开孔安装传感器，仪表既不接触容器内的液态介质，也不接触容器内的气态介质。
有效解决了在强腐蚀、剧毒、高压力、易燃爆、高纯度、无杂菌感染等特殊恶劣、苛刻条件下测量液位这一世界技术难题]。
因为外测液位仪完全不接触容器内的液体，因此，它使用时极为安全可靠，安装维护特别方便，是绿色环保仪表，可广泛用于各种容器内液面的连续精确测量。
