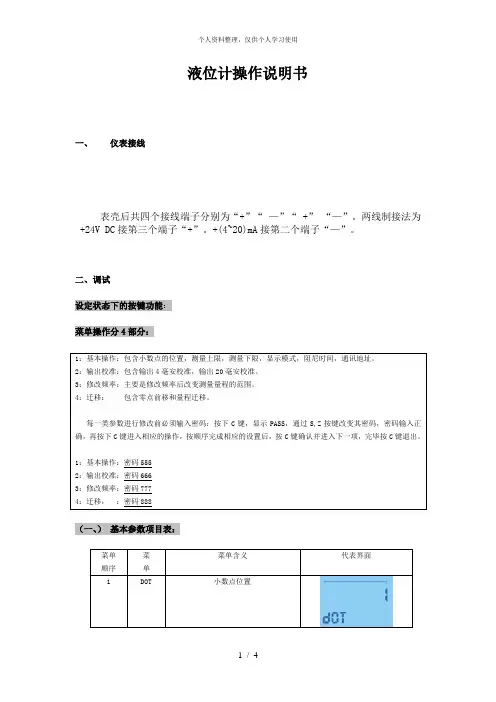

液位计操作说明书

液位计操作说明书
一、仪表接线
表壳后共四个接线端子分别为“+”“—”“ +”“—”。
两线制接法为+24V DC接第三个端子“+”。
+(4~20)mA接第二个端子“—”。
二、调试
设定状态下的按键功能:
菜单操作分4部分:
(一、)基本参数项目表:
(二、)输出电流校准项目表:
(三、)修改频率项目表:
(四、)零点量程迁移项目表:(此项的零点量程必须同时迁移)
调试状态下的按键功能:
1、显示当前电压:
同时按下ZS按键2秒,液晶屏幕显示当前测量电压。
注意:如果是用增益,则电压为放大后的电压。
按C键退出显示电压,进入正常模式其代表界面如下:
2、零点调试:
零点调试:将液位放空至零点位置,待其稳定后,同时按下ZS按键8秒以上,液晶显示当前电压且同时显示“ZSOK”字符,则表示可以调试零点。
其代表界面如下:
这时按下Z键2秒,调试零点结束。
3、量程调试
量程调试:将液位加满至量程位置,待其稳定后,同时按下ZS按键8秒以上,液晶显示当前电压且同时显示“ZSOK”字符,则表示可以调试量程。
其代表界面如下:
这时按下S键2秒,调试量程结束。
7300C QS科隆料位计

"7300C QS" 菜单编号步骤功能功能描述可选项默认值A.0 快速设置A.1 设置模式A.1.1 完成依次完成快速设置全过程,其中包括:安装设置、空频谱、转换、输出A.1.2 安装设置罐和介质的相关参数1 安装类型罐体的材质金属罐、塑料罐、户外应用金属罐2 罐高/测量距离罐高是设置从仪表法兰下端面或螺纹连接的上根部到罐底的距离。
测量距离(仅用于户外应用)是设置仪表的最大测量距离。
范围:0.2…80m/0.564…262ft 20m/65.61ft3A应用类型仪表用于何种工况。
如果介质表面平静,选择“存储”。
如果介质表面波动,选择“处理”。
如果介质表面被搅动及漩涡、泡沫,选择“搅拌”。
如果仪表安装在导波管中,请选择“+导波管”存储、处理、搅拌、存储+导波管、处理+导波管、搅拌+导波管处理或处理+导波管当安装类型选择为户外应用时。
如果介质表面平静,选择“无干扰”。
如果介质表面波动,选择“中等干扰”。
如果介质表面有气泡、漩涡和泡沫,选择“严重干扰”。
无干扰、中等干扰、严重干扰无干扰4A导波管直径当步骤3A中选择“+导波管”时。
在此处设置导波管直径。
范围:8…200mm/0.31…7.88" 100mm/3.94"4B 导波管高度当步骤3A中选择“+导波管”时。
在此处设置导波管高度。
范围:0…80m/0…197ft 10m/32.81ft5 死区距离由用户设置仪表不可测量的区域。
推荐至少在天线以下100mm/4"天线延长管(C.1.6)…罐高(C.1.2) ①②6 安装设置总览7 继续之前,必须保存或取消对当前设置的更改保存、删除③保存A.1.3 空频谱固定干扰或活动部件产生干扰信号。
空频谱记录这些干扰信号。
当仪表测量物位时,会滤除这些已记录的干扰信号。
1 你的储罐是否完全充满了?当储罐充满时,无法记录空管的干扰信号频谱。
使用空频谱时,罐内必须是部分充满或全空。
克劳纳OPTIWAVE 3500 C雷达液位计操作手册说明书

80GHz 雷达 (FMCW)液位计用于符合卫生要求的液体应用OPTIWAVE 3500 C操作手册© KROHNE 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh保留所有权。
未经KROHNE Messtechnik GmbH 公司事先书面授权,不得复制此文件及其任何部分。
如有更改,恕不通知。
2 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh版权所有 2018KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (德国): 版本说明3 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh 1 安全须知61.1 软件历史 (6)1.2 用途 (7)1.3 认证 (7)1.4 无线电批准证书 (8)1.4.1 欧盟 (EU) (8)1.4.2 美国 (11)1.4.3 加拿大 (13)1.5 来自制造厂家的安全须知 (15)1.5.1 版权及数据保护.............................................................151.5.2 免责条款...................................................................151.5.3 产品责任及质保.............................................................161.5.4 有关文档的信息.............................................................161.5.5 警告与符号使用 (17)1.6 操作者的安全须知........................................................172 设备描述182.1 供货范围 (18)2.2 仪表说明................................................................192.3 外观检查. (20)2.4 铭牌 (21)2.4.1 铭牌 (示例)..............................................................213 安装223.1 通用安装提示 (22)3.2 存储 (22)3.3 运输 (23)3.4 安装前要求 (23)3.5 压力和温度范围 (24)3.6 推荐的安装位置 (25)3.6.1 通用说明 (25)3.6.2 具有盘状和锥形底部的储罐 (27)3.7 安装限制 (28)3.7.1 通用说明 (28)3.7.2 过程连接 (30)3.8 如何旋转或移除显示模块(选件) (36)3.9 防护罩 (37)3.9.1 如何将防护罩连接至仪表上 (37)3.9.2 如何打开防护罩.............................................................394 电气连接404.1 安全须知 (40)4.2 电气安装:2线制,回路供电 (40)4.3 电流输出的电气连接 (44)4.3.1 非防爆仪表 (44)4.3.2 用于危险区域的仪表 (44)内容4 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh4.4 防护等级 (44)4.5 网络 (45)4.5.1 基本信息...................................................................454.5.2 点到点连接.. (45)4.5.3 多点网络...................................................................465 启动475.1 启动检查列表 (47)5.2 如何启动仪表 (47)5.3 操作概念 (47)5.4 数显屏幕 (48)5.4.1 显示屏布局 (48)5.4.2 键盘按钮 (49)5.5 通过PACTware ™远程通讯 (51)5.6 通过AMS ™设备管理器进行远程通讯........................................526 操作536.1 用户模式 (53)6.2 常规模式 (53)6.3 程序模式 (56)6.3.1 常规注意事项...............................................................566.3.2 仪表设置保护(访问级别)...................................................566.3.3 如何访问快速设置菜单.......................................................586.3.4 键盘功能...................................................................596.3.5 如何保存程序模式中更改的设置...............................................626.3.6 菜单一览...................................................................636.3.7 功能说明...................................................................696.4 程序模式下仪表配置的更多信息 (83)6.4.1 标准设置...................................................................836.4.2 空频谱记录.................................................................856.4.3 HART ® 网络设置............................................................886.4.4 距离测量...................................................................886.4.5 物位测量...................................................................906.4.6 如何设置仪表测量体积或质量.................................................916.4.7 如何在弯曲或锥形底部的储罐中进行正确测量...................................936.4.8 如何制作滤波器以去除雷达信号干扰...........................................936.5 状态消息和诊断数据......................................................947 服务1007.1 周期性维护 (100)7.1.1 常规注意事项 (100)7.1.2 维护外壳盖的O 形圈 (100)7.1.3 如何清洁仪表的顶部表面 (101)7.2 服务保修 (101)7.3 备件可用性 (102)7.4 可提供的服务 (102)5 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh 7.5 仪器送返生产厂家.......................................................1027.5.1 基本信息 (102)7.5.2 送返仪器时附带的表格(可复印) (103)7.6 处理...................................................................1038 技术数据1048.1 测量原理 (104)8.2 技术数据 (106)8.3 测量精度 (111)8.4 最小供电电压 (113)8.5 尺寸和重量.............................................................1149 HART 接口1189.1 综述 (118)9.2 软件历史 (118)9.3 连接变量 (119)9.3.1 点到点连接 - 模拟/数字模式 (119)9.3.2 多点连接 (2线制连接) (119)9.4 HART ® 仪表变量 (119)9.5 手操器 475 (FC 475) (120)9.5.1 安装......................................................................1209.5.2 操作. (120)9.6 资产管理系统 (AMS ®) (120)9.6.1 安装 (120)9.6.2 操作 (121)9.6.3 基本配置参数..............................................................1219.7 现场仪表工具 / 仪表类型管理器 (FDT / DTM) (121)9.7.1 安装 (121)9.7.2 操作 (121)9.8 过程设备管理(PDM) (121)9.8.1 安装......................................................................1219.8.2 操作. (121)9.9 AMD 的HART ®菜单结构 (122)9.9.1 AMS 菜单结构总览(菜单结构中的位置) (122)9.9.2 AMS 菜单结构(具体设置)..................................................1229.10 PDM 的HART ® 树形菜单..................................................1259.10.1 PDM 菜单树总览(菜单树中的位置).. (125)9.10.2 PDM 菜单结构(具体设置).................................................12610 附录12910.1 订货代码..............................................................12910.2 备件..................................................................13210.3 附件..................................................................13410.4 术语表................................................................13411 笔记13716 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh1.1 软件历史“固件版本符合”NAMUR NE 53。
科隆雷达液位计安全操作及保养规程

科隆雷达液位计安全操作及保养规程科隆雷达液位计是一种常用于工业生产中的仪表,用来测量液体的容器中液位的高度。
本文将详细介绍科隆雷达液位计的安全操作及保养规程,以确保设备的正常运行和延长设备的使用寿命。
一、科隆雷达液位计的安全操作1.1 环境要求液位计的安装环境应符合以下条件:•环境温度在-40°C至+70°C之间;•相对湿度应在0%至100%之间,但不会有水结晶形成;•空气中没有易爆、腐蚀性、有害气体,没有强烈的电磁干扰;•安装高度应满足技术参数要求,且在容器内不得有遮挡物。
1.2 操作前的准备在使用科隆雷达液位计之前,应先检查仪表及其连接管件是否正常,防止因未经过检查而引起的故障。
操作前还要确保:•已了解仪表工作原理及使用方法;•新安装或更换液位计的设备应进行校验及误差修正调整;•配合使用的液位显示器、继电器和其他设备符合产品要求;•电源电压是否符合仪表使用要求;•仪表电源线是否正确接地。
1.3 操作过程中的注意事项•严禁在高压电源下操作液位计;•不得使用不正确的电源以及由于电源故障造成的误操作;•在液位计工作时,不能在液面周围装有产生高电磁场干扰的装置,如电机、发射机等;•液位计轮廓应尽可能地保持在集装箱的直径范围内,以免机械撞击损坏仪表。
•操作人员必须受过专业培训,并掌握相关的技能和操作手册;•操作人员必须全程监护液位计,注意仪表工作情况,并对异常情况采取相应的措施。
二、科隆雷达液位计的保养规程为了确保液位计的正常工作和延长其使用寿命,下面介绍液位计的保养规程。
2.1 定期检查液位计应定期进行检查,特别是传感器及连接管路等,以确保这些零部件无泄漏和机械受损。
2.2 清洗当液位计的尺寸以及过程压力和温度发生变化后,应对液位计的内部进行清洗,以防污物和杂质的积累。
2.3 检查电源线检查电源线是否完好,地线是否接好。
如果电源线不确定或已有腐蚀迹象,则应立即更换。
不能够让线路磨损并影响液位计的安全性能。

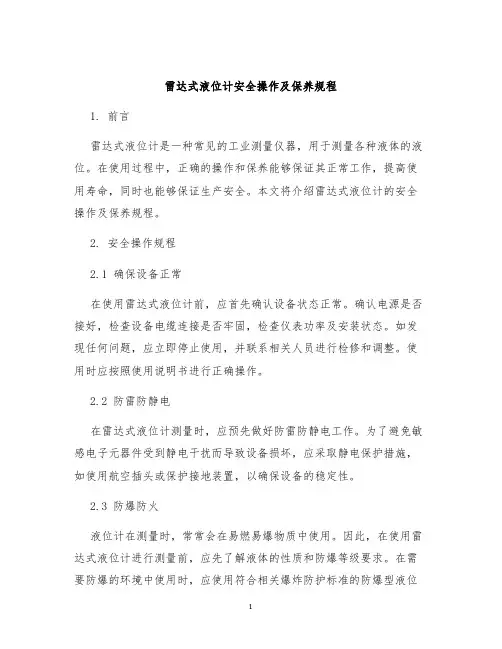

雷达式液位计安全操作及保养规程

雷达式液位计安全操作及保养规程1. 前言雷达式液位计是一种常见的工业测量仪器,用于测量各种液体的液位。
在使用过程中,正确的操作和保养能够保证其正常工作,提高使用寿命,同时也能够保证生产安全。
本文将介绍雷达式液位计的安全操作及保养规程。
2. 安全操作规程2.1 确保设备正常在使用雷达式液位计前,应首先确认设备状态正常。
确认电源是否接好,检查设备电缆连接是否牢固,检查仪表功率及安装状态。
如发现任何问题,应立即停止使用,并联系相关人员进行检修和调整。
使用时应按照使用说明书进行正确操作。
2.2 防雷防静电在雷达式液位计测量时,应预先做好防雷防静电工作。
为了避免敏感电子元器件受到静电干扰而导致设备损坏,应采取静电保护措施,如使用航空插头或保护接地装置,以确保设备的稳定性。
2.3 防爆防火液位计在测量时,常常会在易燃易爆物质中使用。
因此,在使用雷达式液位计进行测量前,应先了解液体的性质和防爆等级要求。
在需要防爆的环境中使用时,应使用符合相关爆炸防护标准的防爆型液位计,并注意安装方法。
同时,使用过程中,应注意保持场地整洁,防止易燃物品和气体汇集,以防发生火灾。
2.4 安全作业在进行雷达式液位计的测量时,应按安全操作规程进行操作,如严禁擅自调整参数和对设备进行改装、维修等操作,严禁在需要防爆场合禁止对液位计端口进行随意拆模和连接操作。
同时,在实际操作中,应遵循相关操作规范,如统一佩戴个人防护设备和维修用具等,确保操作过程安全。
2.5 应急处理在雷达式液位计测量时,如出现紧急情况或异常状况等,应及时停机并通知工作人员。
在设备出现故障时,应注意开展维修工作,遵循相关维修标准和规范,确保维修过程安全。
3. 保养规程3.1 定期检查定期检查是保证雷达式液位计正常工作的重要措施之一。
定期检查可以帮助发现问题并及时修复,避免在实际使用中发生问题。
检查内容包括:液位计本体、传感器、显示器及其他附件的外观是否有损伤,电导应答是否正常等。

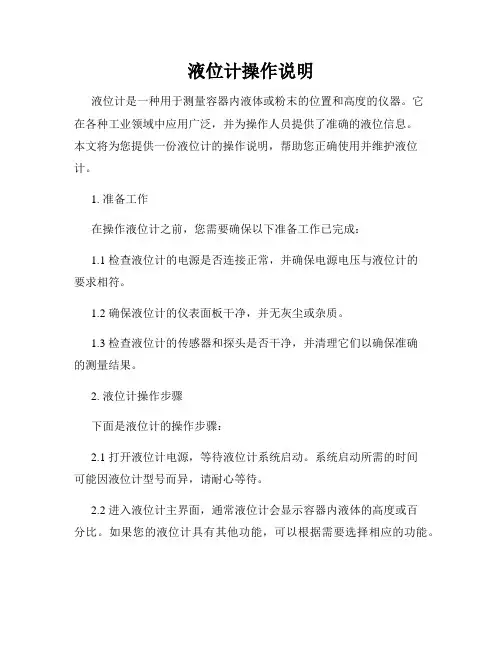

液位计操作说明

液位计操作说明液位计是一种用于测量容器内液体或粉末的位置和高度的仪器。
它在各种工业领域中应用广泛,并为操作人员提供了准确的液位信息。
本文将为您提供一份液位计的操作说明,帮助您正确使用并维护液位计。
1. 准备工作在操作液位计之前,您需要确保以下准备工作已完成:1.1 检查液位计的电源是否连接正常,并确保电源电压与液位计的要求相符。
1.2 确保液位计的仪表面板干净,并无灰尘或杂质。
1.3 检查液位计的传感器和探头是否干净,并清理它们以确保准确的测量结果。
2. 液位计操作步骤下面是液位计的操作步骤:2.1 打开液位计电源,等待液位计系统启动。
系统启动所需的时间可能因液位计型号而异,请耐心等待。
2.2 进入液位计主界面,通常液位计会显示容器内液体的高度或百分比。
如果您的液位计具有其他功能,可以根据需要选择相应的功能。
2.3 如有必要,调整液位计的设置以适应不同的液体类型。
例如,如果容器内装有腐蚀性液体或高温液体,您可能需要相应地调整传感器的灵敏度或使用特殊的保护措施。
2.4 对于连续测量的液位计,您可以选择设置报警功能,以便在液位达到预设值时发出警示信号。
2.5 当液位计正常工作时,您可以读取液位计所显示的液位高度或百分比,并做出相应的处理。
请根据实际需要决定如何使用这些数据。
3. 维护与注意事项为了确保液位计的长期可靠工作,您需要注意以下几点:3.1 定期检查液位计的电源连接,确保电源稳定。
3.2 清洁液位计的仪表面板,避免灰尘或杂质影响显示效果。
3.3 定期清洁液位计的传感器和探头,确保它们保持良好的工作状态。
3.4 避免将液位计暴露在腐蚀性气体或液体的环境中,以免损坏液位计的部件。
3.5 定期校准液位计,以确保测量结果的准确性。
总结:本文为您提供了液位计的操作说明,包括准备工作、操作步骤以及维护与注意事项。
正确操作和维护液位计可以确保它的正常运行并提供准确的液位信息。
希望这份操作说明对您有所帮助,祝您工作顺利!。
KROHNE 7300C 调频雷达操作手册

液位计的简明使用说明书

液位计的简明使用说明书1. 介绍液位计是一种用于测量液体高度或容器填充量的设备。
它广泛应用于工业生产、仓储、石油化工等领域,帮助用户监测和控制液体的水平和变化。
本使用说明书将详细介绍液位计的使用方法,以确保用户能正确、高效地操作液位计。
2. 准备工作在使用液位计之前,确保以下准备工作已完成:2.1 检查液位计的完好性,并清洁传感器表面;2.2 确保液位计的电源充足或电池已安装并正常工作;2.3 准备好必要的工具,如螺丝刀、校准仪等。
3. 安装液位计根据不同的液位计类型和使用场景,安装液位计的方法会有所不同。
下面是一般安装步骤的概述:3.1 选择合适的安装位置,确保液位计能正常接触液面;3.2 使用适当的固定装置将液位计固定在安装位置上;3.3 将液位计的传感器引线与显示器或控制设备连接,并检查连接是否牢固;3.4 完成安装后,进行液位计的校准和测试,确保其准确性和稳定性。
4. 操作步骤液位计的操作步骤通常如下:4.1 打开电源,确保液位计正常启动;4.2 根据显示器上的操作界面,设置相关参数,如单位、报警阈值等;4.3 观察液位计显示器上的液位数据,确保其准确反映液体的实际高度;4.4 如有需要,可以进行液位计的校准,以保证测量的准确性;4.5 在正常使用过程中,注意观察液位计的工作状态,如发现异常,及时进行检修或维护。
5. 维护和保养为了保证液位计的稳定和持久使用,定期的维护和保养是必不可少的。
以下是常见的维护措施:5.1 定期清洁液位计的传感器表面,以防止积尘或污染物影响测量准确性;5.2 检查液位计的电池状态,确保其正常工作,并定期更换电池;5.3 如发现异常现象或液位计失灵,应及时联系厂家或专业技术人员进行检修;5.4 长期不使用液位计时,应将其存放在干燥、通风的环境中,避免受潮、暴露或被损坏。
6. 安全提示在使用液位计时,注意以下安全事项:6.1 遵守操作规程和使用说明,确保操作正确和安全;6.2 阅读并理解液位计的安全警示标识和说明,避免发生事故;6.3 如发现异常现象或液位计故障,应立即停止使用,并通知相关技术人员进行检修;6.4 在使用液位计时,如发现仪器表面有异常热度或电流,应立即停止使用,并与厂家联系。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
OPTIWAVE7300C雷达液位计参数设置
前言:雷达菜单设计,一切设置在管理员菜单中进行,管理员菜单下有三个并列的菜单:快速设置、高级设置、服务菜单。
快速设置是从高级设置中提取出来的部分常用菜单,类似于手机通讯录中的快捷拨号通讯录。
你只要选择快速设置---完全设置,按照中文提示一步一步往下走,这台雷达就设置完成了。
其它高级设置中的内容仅用于你希望单独做空频谱,或单独修改罐高或单独设置输出电流时或一些特殊功能时用。
按>键—进入菜单选项—按▼键或者▲键切换至“操作员”—按>键输入密码—▼▲—按▼键或者▲键进入基本参数菜单设置—进行相应参数修改—当有参数需要修改时按确认并返回,退出时出现:保存YES/NO 时按YES—按确认并退出返回。
雷达罐高、死区设置
说明:雷达直接测量的量为距离,即雷达基准至液面的距离,物位=罐高-距离,距离测量非常准确,因此物位测量是否准确完全取决于罐高是否设置准确。
以实际罐高1800mm,短脖高度300mm为例,设置参数如下:
1.1罐高=实际罐高+短脖高度=1800mm+300mm=2100mm 1.2上部死区(即盲区)=短脖高度+100mm=300+100=400mm
死区设置特别说明:死区的含义为死区以内的雷达反射波不参与运算,这些反射波来自于死区以内的阻挡物如短脖比较细会产生反射导致雷达误判断,如果液位进入不了死区,死区可相应设大一些,无需用尺子量,用肉眼观察短脖高度,只需要比短脖
大一些即可。
1.3输出设置:4mm设置罐底0mm;
20mm设置实际罐高1800mm。
1.其它参数设置
2.1无论任何材质的容器,均设置为金属罐;
2.2 带搅拌或无搅拌的容器,均设置为处理罐;
2.3 敞口罐或闭口罐,均设置为插座;
2.4 遇到体积计算时,全部回车带过,这一部分计算是通过测量到的液位高度和输入的罐体直径来计算物料体积甚至重量。
我们只要求测量液位高度,因此这些参数千万不要改动,因为它们会参与运算,如果设置的不合适,雷达会出现计算错误而提醒无法保存的故障。
2.空频谱设置
空频谱的含义:空频谱指给罐体拍照,即将液位以上罐体内的所有干扰物全部拍一张照片储存起来,在正常测量时减去。
在快速设置\完全设置进入空频谱设置菜单时,询问容器是否已完全充满,选未充满(无论空罐或未充满均选择未充满,不选空),询问所有运动部件是否已全部开启,选是,询问选择距离编辑,这时候需要特别注意,手动输入距离时,这个输入的距离必须小于雷达基准到达实际液面的距离,如果大于或等于雷达基准到实际液面的距离的话,雷达会将实际液面也拍成照片当做干扰信号了。
例如:现在的实际距离是1m,则手动输入空频谱距离时必须小于
1m,如800mm,700mm等等,无需非常准确。
输入距离后询问是否开始运行空频谱,选是,这时雷达自动开始空频谱记录,无需人为干预,等到约过30秒,雷达询问是否保存空频谱,选是,询问记录最大值还是平均值或最小值,选最大值。
关于空频谱特别说明如下:
2.1空频谱在空罐和有液位时都可以做空频谱;
2.2在询问容器是否已完全充满,如果选充满,则空频谱自动跳过,
不做空频谱。
因为容器充满的话,全是液位了,雷达会认为再做空频谱,会将液位当做干扰做掉;
2.3对于带搅拌器的容器,因为液位一旦低于搅拌叶轮,搅拌叶轮
露出液面产生的干扰会对雷达产生影响。
因此这类容器必须在空罐时,搅拌器全部打开记录空频谱,一定要确保编辑距离时必须将搅拌器的叶轮(有两层或更多层搅拌叶轮)包含在这个距离之内保证作为干扰做掉;
2.4每次做完空频谱后雷达不得随意移动,如果移动了,则必须重
新做空频谱;
2.5对与无搅拌器的容器,如果容器中间没有固定干扰,如横梁等,
可以参照3.2选充满放弃做空频谱。
一般建议有没有搅拌器还是都做一下空频谱。
科隆测量仪器(上海)有限公司
马宏喜
2013年9月21日。
