《电力电子技术》试题6
电力电子技术试题20套及解答
考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。
4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。
6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。
7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

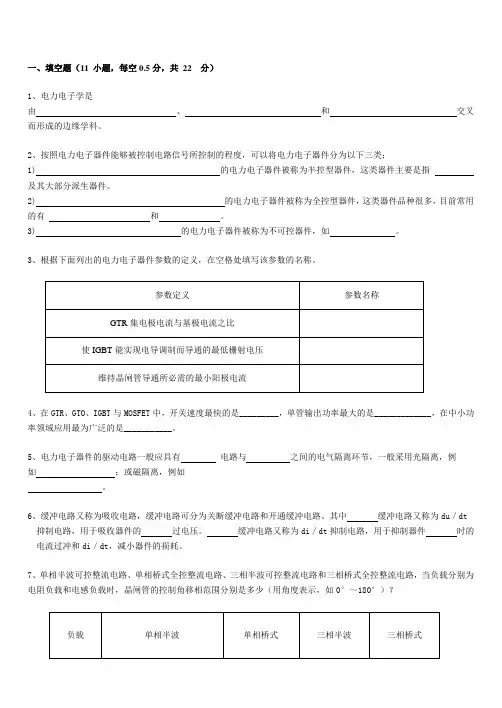

电力电子技术考试试题(doc 8页)(优秀课件)
一、填空题（11 小题，每空0.5分，共22 分）1、电力电子学是由、和交叉而形成的边缘学科。
2、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类；1) 的电力电子器件被称为半控型器件，这类器件主要是指及其大部分派生器件。
2) 的电力电子器件被称为全控型器件，这类器件品种很多，目前常用的有和。
3) 的电力电子器件被称为不可控器件，如。
3、根据下面列出的电力电子器件参数的定义，在空格处填写该参数的名称。
4、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，在中小功率领域应用最为广泛的是___________。
5、电力电子器件的驱动电路一般应具有电路与之间的电气隔离环节，一般采用光隔离，例如；或磁隔离，例如。
6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。
其中缓冲电路又称为du／dt 抑制电路，用于吸收器件的过电压。
缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。
7、单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路和三相桥式全控整流电路，当负载分别为电阻负载和电感负载时，晶闸管的控制角移相范围分别是多少（用角度表示，如0°～180°）？8、在单相全控桥式电阻-反电动势负载电路中，当控制角α大于停止导电角δ时，晶闸管的导通角θ=_____________。
当控制角α小于停止导电角δ时，且采用宽脉冲触发，则晶闸管的导通角θ=_____________。
9、由于器件关断过程比开通过程复杂得多，因此研究换流方式主要是研究器件的关断方法。
换流方式可分以下四种： ， ，， 。
10、正弦脉宽调制（SPWM ）技术运用于电压型逆变电路中，改变 _可改变逆变器输出电压幅值；改变 _ _可改变逆变器输出电压频率；改变_ _可改变开关管的工作频率。
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。
(完整版)电力电子技术试卷及答案..
、填空题（每空 1 分， 34 分）1、实现有源逆变的条件为和。
2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。
3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。
为了减小环流，一般采用α β状态。
4、有源逆变指的是把能量转变成能量后送给装置。
5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。
6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。
7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z；这说明电路的纹波系数比电路要小。
8、造成逆变失败的原因有、、、等几种。
9、提高可控整流电路的功率因数的措施有、、、等四种。
10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。
三、选择题（ 10 分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。
A 、180度； B、 60度； C、 360度； D、120 度；2、α = 度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。
A、0度；B、60 度； C 、30度； D、120度；3、通常在晶闸管触发电路中，若改变的大小时，输出脉冲相位产生移动，达到移相控制的目的。
A 、同步电压；B、控制电压；C、脉冲变压器变比； 4、可实现有源逆变的电路为C、单相全控桥接续流二极管电路 D 、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中，逆变角βmin 选时系统工作才可靠。
A、300~350B、100~150C、00~100D、 00四、问答题（每题 9分，18 分）1、什么是逆变失败？形成的原因是什么？2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？五、分析、计算题：（每题 9 分， 18分）1、三相半波可控整流电路，整流变压器的联接组别是D/Y —5，锯齿波同步触发电路中的信号综合管是NPN 型三极管。
电力电子技术试题及答案
Rd==≈48Ω 当α=0°时晶闸管与整流管的电流有效值才最大为 ITm=IDm===3.2A 选择晶闸管和整流管的型号 IT(AV)=(1.5～2)=(1.5～2)=34A 取5A(电流系列值) UTn=(2～3)UTM=(2～3)×220=625～936V 所以，晶闸管的型号为KP5-8 同理，整流管的型号为ZP5-8
9、小、脉冲、小、大。
10、单结晶体管的内部一共有 个PN结，外部一共有3个电极，
它们分别是
极、
极和
极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于
电压时就导通；低
于
电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压
，保证在管子阳极电压每个正半周内以相同的
的参数，就可以改变输出触发脉冲的相位角，通常是采用改变什么 元件的参数来实现改变相位角的？
2、 画一个有整流变压器的单结晶体管触发电路，并分别画出①变 压器二次绕组电压U2波形；②稳压管V1两端的波形；③电容C两 端的波形；④该电路输出的电压波形（R1两端）。
何实现？ 答：当晶闸管阳极上加有正向电压的同时，在门极上施加适当的 触发电压，晶闸管就正常导通；当晶闸管的阳极电流小于维持电流 时，就关断。只要让加在晶闸管两端的阳极电压减小到零或让其反 向，就可以让晶闸管关断。
2、 对晶闸管的触发电路有哪些要求？ 答：为了让晶闸管变流器准确无误地工作要求触发电路送出的触 发信号应有足够大的电压和功率；门极正向偏压愈小愈好；触发脉 冲的前沿要陡、宽度应满足要求；要能满足主电路移相范围的要 求；触发脉冲必须与晶闸管的阳极电压取得同步。
10分）
1、 晶闸管内部有（C ）PN结。
电力电子技术测试题与答案
电力电子技术测试题与答案一、单选题（共25题，每题1分，共25分）1.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()。
A、共四只B、各一只C、各二只D、共三只正确答案：B2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A、30度B、120度，C、0度D、60度正确答案：A3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、半控型器件C、触发型器件D、不控型器件正确答案：A4.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：A5.可在第一和第四象限工作的变流电路是（）A、接有续流二极管的单相半波可控变流电路B、单相半控桥C、三相半波可控变流电路D、接有续流二极管的三相半控桥正确答案：C6.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。
A、180°B、150°C、90°D、120°正确答案：D7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、4msC、1msD、2ms正确答案：A8.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。
A、0～120B、0～180C、0～90D、0～150正确答案：A9.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、安全工作区B、不触发区C、可靠触发区D、不可靠触发区正确答案：B10.采用多重化电压源型逆变器的目的，主要是为()。
A、减小输出谐波B、增大输出幅值C、减小输出功率D、减小输出幅值正确答案：A11.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。
A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C12.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D13.晶闸管的伏安特性是指()A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系正确答案：C14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
《电力电子技术》测试题及答案
《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。
（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。
（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。
（错）5、三相半波可控整流电路的最大移相范围是0°～180°。
（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。
（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。
（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。
（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。
（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。
（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。
（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。
（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。
（对）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。
（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。
电力电子技术精彩试题20套及问题详解
文案大全考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。
4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。
6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。
7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____； (3) t2~t3时间段内，电流的通路为__VD2_____；(4)t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（ B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力电子技术》试题6
一、填空题（20﹪每空1分）
1. 晶闸管的问世，使进入了强电领域，形成了学科。
2. 电力电子变流技术的应用主要有以下几方面：、、、、和。
3. 晶闸管的导通条件是和。
4. 单相半波可控整流，阻性负载。
α移相范围为，U d计算式为。
5. 单相全控桥可控整流，大电感负载。
触发间隔为，α移相范围为。
6. 三相半控桥可控整流，阻性负载。
α移相范围为，其中输出连续；输出断续。
7. 三相全控桥可控整流，触发间隔为，需采用或触发方式。
二、判断题对的用√表示、错的用×表示（每小题1分、共10分）
1．只要给门极加上触发电压，晶闸管就导通。
（）
2．增大晶闸管整流装置的控制角α，输出直流电压的平均值会增大。
（）
3．晶闸管串联使用须采取“均压措施”。
（）
4．普通单向晶闸管不能进行交流调压。
（）
5．晶闸管变流装置会对电网电压波形产生畸变。
（）
6．双向触发二极管中电流也只能单方向流动。
（）
7．单结晶体管组成的触发电路也可以用在双向晶闸管电路中。
（）
8．硒堆发生过电压击穿后就不能再使用了。
（）
9．晶闸管并联使用须采取“均流措施”。
（）
10．晶闸管的通态电流（额定电流）都是用平均电流来表示的。
（）
三、选择题（10% 每题1分）
1、晶闸管触发电路中，若改变（）的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压
B、控制电压
C、脉冲变压器变比。
2、可实现有源逆变的电路为（）。
A、三相半波可控整流电路
B、三相半控桥整流桥电路，
C、单相全控桥接续流二极管电路
D、单相半控桥整流电路。
3、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理（）。
A、30º-35º
B、10º-15º
C、0º-10º
D、0º。
4、在下面几种电路中，不能实现有源逆变的电路有哪几种（）。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
5、在有源逆变电路中，逆变角的移相范围应选（）为最好。
A、=90º∽180º
B、=35º∽90º
C、=0º∽90º，
6、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于（）。
A、U相换相时刻电压U U
B、V相换相时刻电压U V
C、等于U U+U V的一半
7、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。
请选择（）。
8、晶闸管触发电路中，若使控制电压UC=0，改变（）的大小，可使直流电动机负载电压Ud=0，使触发角α=90º。
达到调定移相控制范围，实现整流、逆变的控制要求。
A、同步电压
B、控制电压
C、偏移调正电压。
9、下面哪种功能不属于变流的功能（）
A、有源逆变
B、交流调压
C、变压器降压
D、直流斩波
10、三相半波可控整流电路的自然换相点是（）
A、交流相电压的过零点；
B、本相相电压与相邻相电压正、负半周的交点处；
C、比三相不控整流电路的自然换相点超前30°；
D、比三相不控整流电路的自然换相点滞后60°。
四、作图分析题（30﹪每题10分）
1. 单相半控桥可控整流，大电感负载并续流二极管。
作出α＝1350的U d、I d、I T和U T的波形。
2. 三相半波可控整流，大电感负载并续流二极管。
作出α＝900的U d、I d、I T和U T的波形。
3. 三相半控桥可控整流，阻性负载。
采用同步电压为正弦波的触发电路，阻容滤波移相角为600，已知整流变压器TR为D，y7的结线组别，试用同步原则确定同步变压器TS的结线组别。
五、简答题（20% 每题10分）
1．型号为KP50-5、维持电流3mA的晶闸管，在图示电路中使用是否合理？为什么？（不考虑安全余量）
2．简述双向晶闸管的常用触发电路触发控制方式。
六、计算题（10﹪）
三相全控桥可控整流，直流电动机串足够大平波电抗器。
已知U2＝220V，电动机额定电流为50A，电枢电阻为0.4Ω，求α＝450时电动机满载运行的U d、I dT、I T、I dD和I D及E的值，并确定VT的型号。
