码型变换实验
实验十五码型变换实验一、实验目的1、了解几种常用的数字基带信号。
2、掌握常用数字基带传输码型的编码规则。
3、掌握常用CPLD实现码型变换的方法。
二、实验内容1、观察NRZ码、RZ码、AMI码、HDB3码、CMI码、BPH码的波形。
2、观察全0码或全1码时各码型的波形。
3、观察HDB3码、AMI码的正负极性波形。
4、观察RZ码、AMI码、HDB3码、CMI码、BPH码经过码型反变换后的输出波形。
5、自行设计码型变换电路，下载并观察波形。
三、实验器材1、信号源模块一块2、⑥号模块一块3、⑦号模块一块4、20M双踪示波器一台5、连接线若干四、实验原理（一）基本原理在数字通信中，有些场合可以不经过载波调制和解调过程而让基带信号直接进行传输。
例如，在市区内利用电传机直接进行电报通信，或者利用中继方式在长距离上直接传输PCM 信号等。
这种不使用载波调制装置而直接传送基带信号的系统，我们称它为基带传输系统，它的基本结构如图15-1所示。
干扰图15-1 基带传输系统的基本结构该结构由信道信号形成器、信道、接收滤波器以及抽样判决器组成。
这里信道信号形成器用来产生适合于信道传输的基带信号，信道可以是允许基带信号通过的媒质（例如能够通过从直流至高频的有线线路等）；接收滤波器用来接收信号和尽可能排除信道噪声和其他干扰；抽样判决器则是在噪声背景下用来判定与再生基带信号。
若一个变换器把数字基带信号变换成适合于基带信号传输的基带信号，则称此变换器为数字基带调制器；相反，把信道基带信号变换成原始数字基带信号的变换器，称之为基带解调器。
基带信号是代码的一种电表示形式。
在实际的基带传输系统中，并不是所有的基带电波形都能在信道中传输。
例如，含有丰富直流和低频成分的基带信号就不适宜在信道中传输，因为它有可能造成信号严重畸变。
单极性基带波形就是一个典型例子。
再例如，一般基带传输系统都从接收到的基带信号流中提取定时信号，而收定时信号又依赖于代码的码型，如果代码出现长时间的连“0”符号，则基带信号可能会长时间出现0电位，而使收定时恢复系统难以保证收定时信号的准确性。
归纳起来，对传输用的基带信号的主要要求有两点：（1）对各种代码的要求，期望将原始信息符号编制成适合于传输用的码型；（2）对所选码型的电波形要求，期望电波形适宜于在信道中传输。
（二）编码规则1、NRZ码NRZ码的全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如：2、RZ码RZ码的全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
例如：3、AMI码AMI码的全称是传号交替反转码。
这是一种将信息代码0(空号)和1(传号)按如下方式进行编码的码：代码的0仍变换为传输码的0,而把代码中的1交替地变换为传输码的+1，-1，+1，-1，……。
例如：信息代码：1 0 0 1 1 0 0 0 1 1 1……AMI码：+1 0 0-1+1 0 0 0-1+1-1……由于AMI码的传号交替反转，故由于它决定的基带信号将出现正负脉冲交替，而0电位保持不变的规律。
这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。
除了上述特点以外，AMI码还有编译码电路简单以及便于观察误码情况等优点，它是以种基本的线路码，在高密度信息流得数据传输中，得到广泛采用。
但是，AMI码有一个重要缺点，即当它用来获取定时信息时，由于它可能出现长的连0串，因而会造成提取定时信号的困难。
4、HDB3码HDB3码是对AMI码的一种改进码，它的全称是三阶高密度双极性码。
其编码规则如下：先检查消息代码（二进制）的连0情况，当没有4个或4个以上连0串时，按照AMI 码的编码规则对信息代码进行编码；当出现4个或4个以上连0串时，则将每4个连0小段的第4个0变换成与前一非0符号（+1或-1）同极性的符号，用V表示（即+1记为+V，-1记为-V），为使附加V符号后的序列不破坏“极性交替反转”造成的无直流特性，还必须保证相邻V符号也应极性交替。
当两个相邻V符号之间有奇数个非0符号时，用取代节“000V”取代4连0信息码；当两个相邻V符号间有偶数个非0符号时，用取代节“B00V”取代4连0信息码。
例如：代码： 1 0 0 0 0 1 0 0 0 0 1 1 000 0 1 1AMI码： -1 0 0 0 0 +1 0 0 0 0 -1 +1 000 0 -1 +1HDB3码：-1 0 0 0 -V +1 0 0 0 +V -1 +1 -B00 -V -1 +1HDB3码的特点是明显的，它除了保持AMI码的优点外，还增加了使连0串减少到至多3个的优点，而不管信息源的统计特性如何。
这对于定时信号的恢复是十分有利的。
HDB3码是CCITT推荐使用的码型之一。
5、CMI码CMI码是传号反转码的简称，其编码规则为：“1”码交替用“11”和“00”表示；“0”码用“01”表示。
例如：代码： 1 1 0 1 0 0 1CMI码： 1 1 0 0 0 1 1 1 0 1 0 1 0 0这种码型有较多的电平跃变，因此含有丰富的定时信息。
该码已被CCITT推荐为PCM （脉冲编码调制）四次群的接口码型。
在光缆传输系统中有时也用作线路传输码型。
6、BPH码BPH码的全称是数字双相码（Digital Biphase），又称Manchester码，即曼彻斯特码。
它是对每个二进制码分别利用两个具有2个不同相位的二进制新码去取代的码，编码规则之一是：0→01（零相位的一个周期的方波）1→10（π相位的一个周期的方波）例如：代码： 1 1 0 0 1 0 1双相码： 1 0 1 0 0 1 0 1 1 0 0 1 1 0双相码的特点是只使用两个电平，这种码既能提供足够的定时分量，又无直流漂移，编码过程简单。
但这种码的带宽要宽些。
（三）电路原理将信号源产生的NRZ码和位同步信号BS送入U1（EPM3064）进行变换，可以直接得到各种单极性码和各种双极性码的正、负极性编码信号（因为CPLD的IO口不能直接接负电平，所以只能将分别代表正极性和负极性的两路编码信号分别输出，再通过外加电路合成双极性码），如HDB3码的正、负极性编码信号送入U2（CD4051）的选通控制端，控制模拟开关轮流选通正、负电平，从而得到完整的HDB3码。
解码也同样需要将双极性的HDB3码变换成分别代表正极性和负极性的两路信号，再送入CPLD进行解码，得到NRZ码。
其他双极性码的编、解码过程相同。
各编码波形如图15-2所示代码NRZRZBPHCMIAMI HDB 3图15-2 编码波形 五、输入、输出点参考说明1、 输入点说明NRZ ：NRZ 码输入点。
BS ：编码时钟输入点。
BSR ：解码时钟输入点。
IN-A ：正极性HDB3/AMI 码编码输入点。
IN-B ：负极性HDB3/AMI 码编码输入点。
DIN1：正极性HDB3/AMI 码解码输入点。
DIN2：负极性HDB3/AMI 码解码输入点。
HDB3/AMI-IN ：HDB3/AMI 码编码输入点。
2、 输出点说明DOUT1：编码输出，由拨码开关S1控制编码码型。
选择AMI 、HDB3码型时，为正极性编码输出。
DOUT2：编码输出，由拨码开关S1控制编码码型。
选择AMI 、HDB3码型时，为负极性编码输出，选择其它码型时，无输出。
OUT-A ：正极性HDB3/AMI 码解码输出点。
OUT-B ：负极性HDB3/AMI 码解码输出点。
HDB3/AMI-OUT：HDB3/AMI码编码输出点。
NRZ-OUT：解码输出。
六、实验步骤1、CMI，RZ，BPH码编解码电路观测1）将信号源模块和模块6、7固定在主机箱上，将塑封螺钉拧紧，确保电源接触良好。
2）通过模块6上的拨码开关S1选择码型为CMI码，即“00100000”。
3）信号源模块上S4、S5都拨到“1100”，S1、S2、S3分别设为“01110010”“01010101”“00110011”。
4）对照下表完成实验连线源端口目的端口连线说明信号源：NRZ（8K）模块6：NRZIN 8KNRZ码基带传输信号输入信号源：CLK2（8K）模块6：BS 提供编译码位时钟模块6：DOUT1 模块6：DIN1 电平变换的编码输入A模块6：DOUT1 模块7：DIN 提取编码数据的位时钟。
模块7：BS 模块6：BSR 提取的位时钟给译码模块* 检查连线是否正确，检查无误后打开电源5）将模块7的S2设置为“0111”6）以“NRZIN”为内触发源，用双踪示波器观测编码输出“DOUT1”波形。
7）以“NRZIN”为内触发源，用双踪示波器对比观测解码输出“NRZ-OUT”波形，观察解码波形与初始信号是否一致。
8）拨码开关S1选择码型为RZ码（00010000）、BPH码（00001000）重复上述步骤。
9）实验结束关闭电源。
2、AMI，HDB3码编解码电路观测1)通过模块6上的拨码开关S1选择码型为AMI码，即“01000000”。
2)将信号源S4、S5拨到“1100”，S1、S2、S3分别设为“01110010”“00011000”“01000011”。
3)对照下表完成实验连线：源端口目的端口连线说明信号源：NRZ（8K）模块6：NRZIN 8KNRZ码基带传输信号输入信号源：CLK2（8K）模块6：BS 提供编译码位时钟模块6：HDB3/AMI-OUT 模块7：输入锁相环法同步提取输入模块7：位同步输出模块6：BSR 提取的位同步输入模块6：DOUT1 模块6：IN-A 电平变换A路编码输入模块6：DOUT2 模块6：IN-B 电平变换B路编码输入模块6：HDB3/AMI-OUT 模块6：HDB3/AMI-IN电平反变换输入模块6：OUT-A 模块6：DIN1 电平反变换A路编码输出模块6：OUT-B 模块6：DIN2 电平反变换B路编码输出* 检查连线是否正确，检查无误后打开电源4)模块7的S2设置为“1000”。
5)以“NRZIN”为内触发源，分别用双踪示波器观测“DOUT1”，“DOUT2”，“HDB3/AMI-OUT”三点的波形。
6)以“NRZIN”为内触发源，用双踪示波器观测“OUT-A”，“OUT-B”，“NRZ-OUT”三点的波形，观察解码波形与初始信号是否一致。
7)通过拨码开关S1选择码型为HDB3码（S1设置为“10000000”），重复上述步骤。
3、将信号源模块上的拨码开关S1，S2，S3全部拨为0或者全部拨为1，重复步骤1、2，观察各码型编解码输出。
4、按通信原理教材中阐述的编码原理自行设计其它码型变换电路，下载并观察各点波形。
[信息与通信]通信原理实验AMIHDB3CMI码型变换波形图
![[信息与通信]通信原理实验AMIHDB3CMI码型变换波形图](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/1f1ba02742323968011ca300a6c30c225801f052.webp)
1. 将KX01拔去，使CMI编码输入数据悬空（全0码）。测 量TPX05，输出数据为01码，说明具有丰富的时钟信息。 2. 测量CMI译码输出数据是否与发端一致。 3. 观测译码同步信号。
返回
CMI码编码规则测试
7位m序列
15位m序列
返回
1码状态记忆测量
7位m序列，1码是00/11编码，而0码 不编码跟在1码后保持1码的状态
7. 抗连0码性能测试
CMI码编码规则测试
实验步骤：
1. 观测TPX01和TPX05，用TPX01同步，分析编码 输出数据是否与编码理论一致。 2.将KX02设置在1_2位置，重复上一步骤测量。
返回
1码状态记忆测量
实验步骤：
1. 观测TPX01和1码状态记忆输出TPX03，用TPX01 同步，根据观测结果，分析是否符合相互关系。
第四部分 码型变换技术
实验一 AMI/HDB3码型变换实验 实验二 CMI码型变换实验
返回
实验一 AMI/HDB3码型变换实验
实验目的：
1.了解二进制单极性码变换为 AMI/HDB3码的编码规则
2.熟悉HDB3码的基本特征； 3.熟悉HDB3码的编译码器工作
原理和实现方法； 4.根据测量和分析结果，画出电
15位m序列，1码是00/11编码，而0码 不编码跟在1码后保持1码的状态
返回
CMI码解码波形测试
7位m序列，输入数据与解码数据除时延外一一对应
返回
CMI码编码加错波形观测
加错时的译码输出数据与不加错时不同
返回
CMI码检错功能测试
KX01放在Dt时，TPX06与TPY05
KX01设置在M位置，TPY05无错指示
实验四 码型变换实验
实验四码型变换实验一、实验目的1．了解几种常见的数字基带信号。
2．掌握常用数字基带传输码型的编码规则。
3．掌握用FPGA实现码型变换的方法。
二、实验内容1．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。
2．观察全0码或全1码时各码型波形。
3．观察HDB3码、AMI码、BNRZ码正、负极性波形。
4．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
5．自行设计码型变换电路，下载并观察输出波形。
三、实验器材1．信号源模块2．码型变换模块3．20M双踪示波器一台4．频率计（可选）一台5．PC机（可选）一台6．连接线若干四、实验原理1．编码规则①NRZ码NRZ码的全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如：1 0 1 0 0 1 1 0＋E②RZ码RZ码的全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
例如：1 0 1 0 0 1 1 0＋EBNRZ码的全称是双极性不归零码，在这种二元码中用正电平和负电平分别表示“1”和“0”。
与单极性不归零码相同的是整个码元期间电平保持不变，因而在这种码型中不存在零电平。
例如：1 0 1 0 0 1 1 0＋E-E④BRZ码BRZ码的全称是双极性归零码，与BNRZ码不同的是，发送“1”和“0”时，在整个码元期间高电平或低电平只持续一段时间，在码元的其余时间内则返回到零电平。
例如：1 0 1 0 0 1 1 0＋E-E⑤AMI码AMI码的全称是传号交替反转码，其编码规则如下：信息码中的“0”仍变换为传输码的“0”；信息码中的“1”交替变换为传输码的“+1、－1、＋1、－1、…”。
例如：代码： 100 1 1000 1 1 1…AMI码： +100 -1 +1000 -1 +1 -1…AMI码的主要特点是无直流成分，接收端收到的码元极性与发送端完全相反也能正确判断。
实验8++基带信号的常见码型变换实验
消息代码：1 1 0 1 0 0 1 0…
密勒码： 10 10 00 01 11 00 01 11…
或： 01 01 11 10 00 11 10 00…
图 22-7 密勒编码
1.8成对选择三进码（PST码）
PST码是成对选择三进码，其编码过程是：先将二进制代码两两分组，然后再把每一码组编码成两个三进制码字（＋、－、0）。因为两个三进制数字共有9种状态，故可灵活的选择其中4种状态。表格4列出了其中一种使用广泛的格式，编码时两个模式交替变换。
即表示为11100110的数字基带信号。
（2）4SW02为系统功能设置开关，每位拨上为1，拨下为0，设置不同码型，详细设置见表格5：
表格54SW02开关码型选择表
1XXXX
1X000
1X001
1X010
1X011
1X100
1X101
1X110
码型
RZ
BNRZ
BRZ
CMI
曼彻斯特
密勒
PST
注：第2位，X=0时基带数据为4SW01拨码器设置数据，X=1时基带数据为15位m序列，设置的基带数据可以在4P01铆孔测试。
CMI码是传号反转码的简称，与曼彻斯特码类似，也是一种双极性二电平码，其编码规则：
“1”码交替的用“11“和”“00”两位码表示；
“0”码固定的用“01”两位码表示。
例如：
消息代码：1 0 1 0 0 1 1 0…
CMI码： 11 01 00 01 01 11 00 01…
或： 00 01 11 01 01 00 11 01…
图 22-6 CMI码
1.7密勒码
密勒码又称延迟调制码，它是曼彻斯特码的一种变形，编码规则：

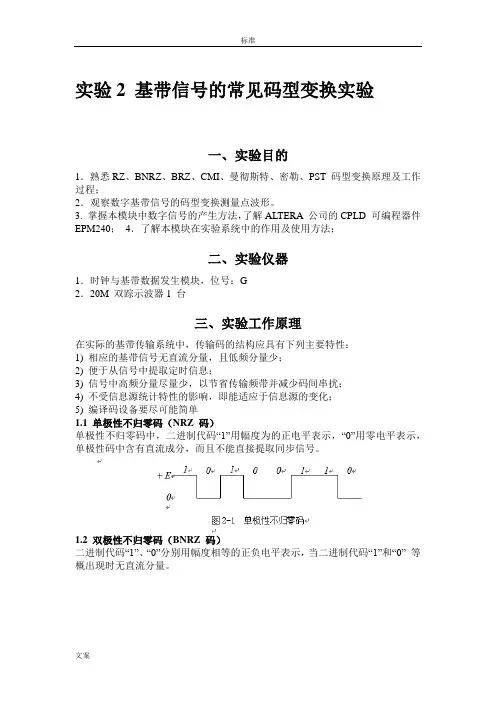

基带信号的常见码型变换实验
实验2 基带信号的常见码型变换实验一、实验目的1．熟悉RZ、BNRZ、BRZ、CMI、曼彻斯特、密勒、PST 码型变换原理及工作过程；2．观察数字基带信号的码型变换测量点波形。
3. 掌握本模块中数字信号的产生方法，了解ALTERA 公司的CPLD 可编程器件EPM240；4．了解本模块在实验系统中的作用及使用方法；二、实验仪器1．时钟与基带数据发生模块，位号：G2．20M 双踪示波器1 台三、实验工作原理在实际的基带传输系统中，传输码的结构应具有下列主要特性：1) 相应的基带信号无直流分量，且低频分量少；2) 便于从信号中提取定时信息；3) 信号中高频分量尽量少，以节省传输频带并减少码间串扰；4) 不受信息源统计特性的影响，即能适应于信息源的变化；5) 编译码设备要尽可能简单1.1 单极性不归零码（NRZ 码）单极性不归零码中，二进制代码“1”用幅度为的正电平表示，“0”用零电平表示，单极性码中含有直流成分，而且不能直接提取同步信号。
1.2 双极性不归零码（BNRZ 码）二进制代码“1”、“0”分别用幅度相等的正负电平表示，当二进制代码“1”和“0” 等概出现时无直流分量。
1.3 单极性归零码（RZ 码）单极性归零码与单极性不归零码的区别是码元宽度小于码元间隔，每个码元脉冲在下一个码元到来之前回到零电平。
单极性码可以直接提取定时信息，仍然含有直流成分。
1.4 双极性归零码（BRZ 码）它是双极性码的归零形式，每个码元脉冲在下一个码元到来之前回到零电平。
1.5 曼彻斯特码曼彻斯特码又称为数字双相码，它用一个周期的正负对称方波表示“0”，而用其反相波形表示“1”。
编码规则之一是：“0”码用“01”两位码表示，“1”码用“10”两位码表示。
例如：消息代码：1 1 0 0 1 0 1 1 0…曼彻斯特码：10 10 01 01 10 01 10 10 01…曼彻斯特码只有极性相反的两个电平，因为曼彻斯特码在每个码元中期的中心点都存在电平跳变，所以含有位定时信息，又因为正、负电平各一半，所以无直流分量。
CMI码型变换实验实验报告_图文
CMI码型变换实验实验报告_图文本科实验报告实验名称, CMI码型变换实验课程名称, 实验时间, 任课教师, 实验地点,原理验证实验教师,综合设计实验类型, 学生姓名,自主创新学号/班级, 组号,学院, 同组搭档, 专业, 成绩,1. CMI码编码规则测试(1)用示波器同时观测CMI编码器输入数据,TPX01,和输出编码数据,TPX05,。
观测时用TPX01同步,仔细调整示波器同步。
找出并画下一个m序列周期输入数据和对应编码输出数据波形。
根据观测结果,分析编码输出数据是否与编码理论一致。
(实验结果如图,(2)(实验结果如图,2. 1码状态记忆测量(1) 用KX02设置输出周期为15位的序列,用示波器同时观测CMI编码器输入数据,TPX01,和1码状态记忆输出,TPX03,。
观测时用TPX01同步,仔细调整示波器同步。
画下一个m序列周期输入数据和对应1码状态记忆输出数据波形。
根据观测结果,分析是否符合相互关系。
(实验结果如图,(2)将KX02设置在其他位置,重复上述测量。
画下测量波形,分析测量结果。
(实验结果如图,3. CMI码解码波形测试用示波器同时观测CMI编码器输入数据,TPX01,和CMI解码器输出数据,TPY07,。
观测时用TPX01同步。
验证CMI译码器能否正常译码,两者波形除时延外应一一对应。
(实验结果如图,4. CMI码编码加错波形观测跳线开关KX03是加错控制开关,当KX03设置在E_EN位置时,左端,,将在输出编码数据流中每隔一定时间插入1个错码。
TPX06是发端加错指示测试点,用示波器同时观测加错指示点TPX06和输出编码数据TPX05的波形,观测时用TPX06同步。
画下有错码时的输出编码数据,并分析接收端CMI译码器可否检测出。
(实验结果如图,5. CMI码检错功能测试首先将输入信号选择跳线开关KX01设置在Dt位置,左端,,将加错跳线开关KX03设置在E_EN位置,人为插入错码,模拟数据经信道传输误码。
实验四：HDB3码型变换实验
实验四：HDB3码型变换实验
五、实验内容
(一)电源检查
1、使用万用表检测实验箱的电源接入点和GND之间
是否有短路现象，如果有则禁止继续实验。
2、调出二组电源，分别为＋7V，－7V
注意：①调完后一定要用万用表确定三组电源的电压极性和电压值正确；
②在连接实验箱和电源时务必关掉电源开关。
(二)为了调测电路方便，实验箱提供了一个时钟源和标准信号源电路（见图5.5）。
图5.5包括了一个主振发生器、1000码发生器和32位PN码序列发生器。
实验者可自己分析工作原理，画出波形，在实验过程中与实际信号波形相比较。
1、测试(2)点的时钟脉冲信号，并记录该波形。
2、将HDB3编码输入端加入“1”码，在12点观测此
时的编码输出，并画出其波形。
3、将HDB3编码输入端加入“0”码，在12点观测此
时的编码输出，并画出其波形。
4、将HDB3编码输入端加入“1000”码，画出1000码
的波形；在12点观测此时的编码输出，并画出其
波形。
5、将HDB3编码输入端加入M序列，画出M序列的波
形（一个周期）；在12点观测此时的编码输出，并画出其波形。
6、将HDB3编码输入端加入“1000”码，用连接线连接HDB3的编码输出和译码输入（12点和A点）。
观测HDB3码译码过程，详细记录译码过程中各点波形。
并比较最后的译码输出（L点）和输入信码（1点）。
实验4 码型变换实验报告
现代通信原理实验报告
实验室名称：通信原理实验室实验日期：2011年10 月26 日
双踪显示NRZ码输入波形与其RZ码输出波形：（记录各自的频率和峰峰值，给出一个完整帧）
双踪显示NRZ码输入波形与其BNRZ码输出波形：（记录各自的频率和峰峰值，给出一个完整帧）
、数字基带波形解码实验（与NRZ码输入波形双踪）
双踪显示NRZ码输入波形与BNRZ码解码输出波形：（注意时延）
双踪显示NRZ码输入波形与BRZ码解码输出波形：（注意时延）
传输码编码实验（与NRZ码输入波形双踪）
双踪显示NRZ码输入波形与AMI码编码输出波形：（注意时延）
七、实验思考题
1，已知信息代码为100000000011，求相应的AMI码、HDB3码将“编码方式选择”拨码开关拨为00000010，则编码实验选择为AMI 将“编码方式选择”拨码开关拨为00010000，则编码实验选择为HDB3
八、实验过程中遇到的问题以及解决方法。
(一)码型变换实验
实验一码型变换实验一、实验目的1. 了解几种常用的数字基带信号。
2. 掌握常用数字基带传输码型的编码规则。
3. 掌握常用CPLD实现码型变换的方法。
二、实验内容1. 观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码的波形。
2. 观察全0码或全1码时各码型波形。
3. 观察HDB3码、AMI码的正、负极性波形。
4. .观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
5. 自行设计码型变换电路，下载并观察波形。
三、实验器材1. 信号源模块2. ⑥号模块（码型变换）3. ⑦号模块（载波同步）4. 20M双踪示波器5. 连接线（若干）四、实验原理（一）基本原理1、数字通信中,有些场合可不经过载波调制解调而让基带信号直接进行传输。
例如，市区内利用电传机直接电报通信，或者利用中继长距离直接传输PCM 信号等。
这种不使用载波调制装置而直接传送基带信号的系统,称为基带传输系统。
它的基本结构如图1所示:图1 基带传输系统基本结构结构说明：（1）信道信号合成器：产生适合于信传输的基带信号。
（2）信道可以是允许基带信号通过的媒质，如能通过从直流到高频的有线线路。
（3）接收滤波器：用来接收信号和尽可能排除信道噪声和其他干扰。
（4）抽样判决器：在噪声背景下判定与再产生基带信号。
2、基带调制与解调（1）数字基带调制器：把数字基带信号变换成基带信号传输的基带信号。
（2）基带解调器器：把信道基带信号变换成原始数字基带信号。
（3）对传输用的基带信号的主要要求（4）对代码：将原始信息符号编制成适合于传输用的码型；（5）对码型的电波形：电波形适宜于在信道中传输。
（二）编码规则1、NRZ码NRZ (Noreturn-To-Zero)码，全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如图2：图2 NRZ码2、RZ码RZ (Return-To-Zero)码,全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
【实验一hdb3码型变换实验】
实验一 HDB3码型变换实验一、实验目的1．了解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法。
2. 通过测试电路，熟悉并掌握分析电路的一般规律与方法,学会分析电路工作原理，画出关键部位的工作波形。
3．了解关于分层数字接口脉冲的国际规定，掌握严格按技术指标研制电路的实验方法。
二、实验内容本实验可完成以下实验内容：1.调测HDB3编、译码电路。
2.调测位定时提取电路及信码再生电路。
各部分的输出信号应达到技术指标的要求，同时做到编、解码无误。
三、基本原理在数字通信系统中，有时不经过数字基带信号与信道信号之间的变换，只由终端设备进行信息与数字基带信号之间的变换，然后直接传输数字基带信号。
数字基带信号的形式有许多种，在基带传输中经常采用AMI码（符号交替反转码）和HDB3码（三阶高密度双极性码）。
1．传输码型在数字复用设备中，内部电路多为一端接地，输出的信码一般是单极性不归零信码。
当这种码在电缆上长距离转输时，为了防止引进干扰信号，电缆的两根线都不能接地（即对地是平衡的），这里就要选用一种适合线路上传输的码型，通常有以下几点考虑：(1).在选用的码型的频谱中应该没有直流分量，低频分量也应尽量少。
这是因为终端机输出电路或再生中继器都是经过变压器与电缆相连接的，而变压器是不能通过直流分量和低频分量的。
(2).传输码型的频谱中高频分量要尽量少。
这是因为电缆中信号线之间的串话在高频部分更为严重，当码型频谱中高频分量较大时，就限制了信码的传输距离或传输质量。
(3).码型应便于再生定时电路从码流中恢复位定时。
若信号中连“０”较长，则等效于一段时间没有收脉冲，恢复位定时就困难，所以应该使变换后的码型中连“０”较少。
(4).设备简单，码型变换容易实现。
(5).选用的码型应使误码率较低。
双极性基带信号波形的误码率比单极性信号的低。
根据这些原则，在传输线路上通常采用AMI码和HDB3码。
2.AMI码我们用“0”和“1”代表传号和空号。
(一)码型变换实验
实验一码型变换实验一、实验目的1. 了解几种常用的数字基带信号。
2. 掌握常用数字基带传输码型的编码规则。
3. 掌握常用CPLD实现码型变换的方法。
二、实验内容1. 观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码的波形。
2. 观察全0码或全1码时各码型波形。
3. 观察HDB3码、AMI码的正、负极性波形。
4. .观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
5. 自行设计码型变换电路，下载并观察波形。
三、实验器材1. 信号源模块2. ⑥号模块（码型变换）3. ⑦号模块（载波同步）4. 20M双踪示波器5. 连接线（若干）四、实验原理（一）基本原理1、数字通信中,有些场合可不经过载波调制解调而让基带信号直接进行传输。
例如，市区内利用电传机直接电报通信，或者利用中继长距离直接传输PCM 信号等。
这种不使用载波调制装置而直接传送基带信号的系统,称为基带传输系统。
它的基本结构如图1所示:图1 基带传输系统基本结构结构说明：（1）信道信号合成器：产生适合于信传输的基带信号。
（2）信道可以是允许基带信号通过的媒质，如能通过从直流到高频的有线线路。
（3）接收滤波器：用来接收信号和尽可能排除信道噪声和其他干扰。
（4）抽样判决器：在噪声背景下判定与再产生基带信号。
2、基带调制与解调（1）数字基带调制器：把数字基带信号变换成基带信号传输的基带信号。
（2）基带解调器器：把信道基带信号变换成原始数字基带信号。
（3）对传输用的基带信号的主要要求（4）对代码：将原始信息符号编制成适合于传输用的码型；（5）对码型的电波形：电波形适宜于在信道中传输。
（二）编码规则1、NRZ码NRZ (Noreturn-To-Zero)码，全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如图2：图2 NRZ码2、RZ码RZ (Return-To-Zero)码,全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
