柱计算书
双柱基础计算书
独立基础验算计算书一. 设计资料1 基本信息验算依据：建筑地基基础设计规范(GB 50007-2002)混凝土结构设计规范(GB 50010-2002)钢结构设计规范(GB 50017-2003)建筑结构荷载规范(GB 50009-2001)连接柱子数目：2 个连接柱子类型：单肢混凝土柱左柱X向尺寸：X c1=1000 mm左柱Y向尺寸：Y c1=1000 mm右柱X向尺寸：X c2=1000 mm右柱Y向尺寸：Y c2=1000 mm双柱中心间距：4500 mm2 地基信息基础埋深：d=1.5 m室内外地面高差：Δd=0 m地基名称: 永年梁场本地基现有3个土层受力土层范围内没有地下水。
地基土层分布示意图如下：地基土层具体信息列表如下：序厚(m) Es(mPa) γ/γs(kN/m3) Fak(kPa) δa 参数参数1 0.50 5.00 18.00/19.00 80.0 1.00 εb=0.0 εd=0.02 4.60 9.25 18.00/19.00 120.0 1.10 εb=0.3 εd=1.53 6.40 19.00 18.00/19.00 140.0 1.10 εb=2.0 εd=3.0 3 荷载信息基顶荷载模式：基本工况内力标准值基础拉梁弯矩分担百分比：ε=0%左柱基顶各工况荷载数值列表如下：工况N(kN) Vx(kN) Vy(kN) Mx(kN·m) My(kN·m)恒载4180.0 0.0 0.0 0.0 0.0活载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0 右柱基顶各工况荷载数值列表如下：工况N(kN) Vx(kN) Vy(kN) Mx(kN·m) My(kN·m)恒载4180.0 0.0 0.0 0.0 0.0活载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0 4 基础信息基础类型：阶形基础基础连接方式：平台连接基础阶数：3 阶基础混凝土标号：C25基础尺寸示意图如下：基础底面X向长度：B x1=11500 mm基础底面Y向长度：B y1=6000 mm基础第一台阶高度：H1=500 mm基础二阶底面X向长度：B x2=9500 mm基础二阶底面Y向长度：B y2=4000 mm二阶底面X向左侧伸出柱边长度：B x21=2500 mm二阶底面Y向下侧伸出柱边长度：B y21=2000 mm基础第二台阶高度：H2=500 mm基础X向伸出柱边长度：D x=1000 mm基础Y向伸出柱边长度：D y=500 mm基础第三台阶高度：H3=500 mm5 配筋信息基础配筋示意图如下：5.1 基础底板配筋信息基底有垫层，钢筋保护层厚度：C=40 mm底板X向钢筋：D12@100X向钢筋每米面积：A bx=11.31 cm2X向钢筋抗拉强度：f bx=300 N/mm2底板Y向钢筋：D12@100Y向钢筋每米面积：A by=11.31 cm2Y向钢筋抗拉强度：f by=300 N/mm25.2 基础顶板配筋信息顶筋保护层厚度：C u=40 mm基础顶板钢筋：Φ12@200顶板钢筋每米面积：A u=5.655 cm2顶板钢筋抗拉强度：F u=210 N/mm2二. 验算结果一览验算项验算工况数值限值结果基底平均压力(kPa) D+L 152 最大163 满足基底最大压力(kPa) D+L 152 最大196 满足基底土层1承载力D+L 388 最小217 满足冲切应力比 1.2D+1.4L 0.40 最大1.00 满足剪切应力比 1.2D+1.4L 0.60 最大1.00 满足左柱下局压应力比 1.2D+1.4L 0.20 最大1.00 满足右柱下局压应力比 1.2D+1.4L 0.20 最大1.00 满足混凝土强度标号——C25 最低C20 满足X向压区高度(mm) 1.2D+1.4L 85.5 最大798 满足X向抗弯应力比 1.2D+1.4L 0.99 最大1.00 满足Y向压区高度(mm) 1.2D+1.4L 34.5 最大523 满足Y向抗弯应力比 1.2D+1.4L 0.81 最大1.00 满足保护层厚度(mm) ——40.0 最小40.0 满足X向配筋率(%) ——0.12 最小0.15不满足X向钢筋直径(mm) ——12.0 最小10.0 满足X向钢筋间距(mm) ——100 最小100 满足X向钢筋间距(mm) ——100 最大200 满足Y向配筋率(%) ——0.10 最小0.15不满足Y向钢筋直径(mm) ——12.0 最小10.0 满足Y向钢筋间距(mm) ——100 最小100 满足Y向钢筋间距(mm) ——100 最大200 满足抗弯承载力[MPa] 1.2D+1.4L 0 最小0 满足基底中心沉降(mm) D+0.5L 38.5 最大120 满足基础倾斜值(%) D+0.5L 0 最大0.40 满足三. 地基承载力验算1 地基承载力特征值计算基础覆土的加权平均重度：γm=(18×0.5+18×1)/1.5=18 kN/m3基底处土层重度：γ=18 kN/m3地基承载力特征值：f a=f ak+εbγ*(b-3)+εd*γm*(d-0.5)=120+0.3×18×(6-3)+1.5×18×(1.5-0.5)=163.2 kPa地基抗震承载力特征值：f aE=δa*f a=163.2×1.1=179.52 kPa2 基础和回填土总重标准值计算基底以上总体积：V=L*B*(d-Δd)=11500×6000×(1.5-0×0.5)×10-6=103.5 m3基础体积：V c=37.25 m3基础与回填土总重标准值：G k=(V-V c)*γm+V c*ρc*g=[(103.5-37.25)×1.8e-005+37.25×2.5e-005]×106=2123.75 kN 3 地基承载力验算控制工况：D+L工况内力：N=8360 kN；V x=0 kN；V y=0 kN；M x=0 kN*m；M y=0 kN·m基底作用力标准值计算：基础总高度：H=1500 mm柱子中心对基底X向偏心：E x=0 mm柱子中心对基底Y向偏心：E y=0 mm基底竖向力值：F k=N=8360 kN基底竖向合力值：F k+G k=8360+2123.75=10483.75 kN基底X向力矩值：M xk=(M x-V y*H-N*E y)*(1-ε)=(0-0×1500×10-3-8360×0×10-3)×(1-0)=0 kN·m基底Y向力矩值：M yk=(M y+V x*H-N*E x)*(1-ε)=(0-0×1500×10-3-8360×0×10-3)×(1-0)=0 kN·mD+L工况下基底压力分布图(kPa)如下基底平均压力值：P k=(F k+G k)/A=10483.75/690000×104=151.938 kPa≤163.2，满足基底最大压力值：P kmax=(F k+G k)/A+|M yk|/W y=10483.75/690000×104+0/132250000×106=151.938 kPa≤195.84，满足4 基础下卧土层承载力验算基础底面处土的自重压力值：p c=γm*d=18×1.5=27 kPa基底下第1个下卧层承载力验算土层顶面到地面的距离：d z=5.1 m下卧层顶面到基础底面距离：z=3.6 mz/b=3.6/6=0.6E s1/E s2=9.25/19=0.4868查地基规范(GB 50007-2002)表5.2.7，得地基压力扩散角：ζ=0°土层顶面处土的附加压力值：p z=b*l*(p k-p c)/(b+2*z*tanζ)/(l+2*z*tanζ)=6×11.5×(151.938-27)/(6+2×3.6×0)/(11.5+2×3.6×0)=124.938 kPa土层顶面以上土的加权平均重度：γmz=(18×0.5+18×1+18×3.6)/5.1=18 kN/m3土层顶面处土的自重压力值：p cz=γm*d z=18×5.1=91.8 kPa土层顶面处土的压力值：p z+p cz=124.938+91.8=216.738 kPa土层承载力特征值：f akz=140 kPa承载力深度修正系数：εdz=3经深度修正后的土层承载力特征值：f az=f ak+εdz*(d z-0.5)*γm=140+3×(5.1-0.5)×18=388.4 kPa第1个土层压力值：p z+p cz=124.938+91.8=216.738 kPa第1个土层承载力特征值：f az=388.4≥216.738，满足四. 基础抗冲切验算控制工况：1.2D+1.4L工况内力：N=10032 kN；V x=0 kN；V y=0 kN；M x=0 kN*m；M y=0 kN·m基底作用力计算：基础与覆土自重设计值：G=(2123.75+0)×1.2-0=2548.5 kN基底竖向力值：F d=N+G=10032+2548.5=12580.5 kN基底X向力矩值：M xd=(0-0×1500×10-3-10032×0×10-3)×(1-0)=0 kN·m基底Y向力矩值：M yd=(0-0×1500×10-3-10032×0×10-3)×(1-0)=0 kN·m1.2D+1.4L工况下基底压力分布图(kPa)如下基础的最大冲切应力出现在基础X向右侧第3阶处冲切锥体抗冲切承载力计算：基础第3阶有效高度：h0=1500-40-10=1450 mmβh=1-(h0-800)/12000=1-(1450-800)/12000=0.9417冲切破坏锥体上边长：b t=1000 mm冲切破坏锥体下边长：b b=3900 mm冲切破坏锥体中边长：b m=(b b+b t)*0.5=(3900+1000)×0.5=2450 mm抗冲切承载力：F h=0.7*βh*b m*H0*f t=0.7×0.9417×2450×1450×1.27×10-3=2973.946 kN冲切验算取用的基底呈梯形分布，区域内地基净压力分布图(kPa)如下冲切梯形下宽：l=6000 mm冲切梯形上宽：a r=3900 mm冲切梯形高度：h=1550 mm梯形上边到基础下边距离：a1=1050 mm梯形上边到基础上边距离：a2=1050 mm基底冲切压力值：F l=1191.848 kN≤2973.946 kN，满足按保守简化方法(均布最大净反力)计算的冲切压力为：冲切作用基底面积：A l=l*h-(a12+a22)/2=[6000×1550-(10502+10502)/2]×10-2=81975 cm2冲切压力值：F l=A l*(p max-G/A)=81975×(182.326-36.935)×10-4=1191.845 kN≤2973.946 kN，满足五. 基础抗剪切验算控制工况：1.2D+1.4L基底作用力和净压力分布同冲切验算时，详见冲切验算基础的最大剪切应力出现在基础X向右侧第3阶处基础第3阶有效高度：h0=1500-40-10=1450 mmβh=(800/h0)0.25=(800/1450)0.25=0.8618基础第3阶抗剪切面面积为：A v=(6000×450+4000×500+2000×500)×10-6=5.7 m2抗剪切承载力：F v=0.7*βh*A v*f t=0.7×0.8618×5.7×1.27×103=4367.241 kN 基底剪切矩形内地基净压力分布图(kPa)如下基底剪切矩形宽度：l=6000 mm基底剪切矩形高度：h=3000 mm经积分计算，剪切压力值：F l=2617.043 kN≤4367.241 kN，满足按保守简化方法(均布最大净反力)计算的剪切压力：剪切作用基底面积：A l=l*h=6000×3000×10-2=180000 cm2剪切压力值：F l=A l*(p max-G/A)=180000×(182.326-36.935)×10-4=2617.043 kN≤4367.241 kN，满足六. 控制工况下基础局部受压验算按素混凝土验算柱下基础混凝土的局部受压考虑局部受压面上荷载均匀分布，取荷载分布影响系数：ω=1基础素混凝土轴心抗压强度设计值：f cc=0.85*f c=0.85×11.9=10.115 N/mm2左柱下基础混凝土局部受压验算控制工况：1.2D+1.4L控制内力：N=5016 kN局部受压面积：A l=X c*Y c=1000×1000×10-2=10000 cm2计算底面X向增大宽度：b x=1000 mm计算底面Y向增大宽度：b y=500 mm计算底面积：A b=(X c+2*b x)*(Y c+2*b y)=(1000+2×1000)×(1000+2×500)×10-2=60000 cm2强度提高系数：βl=(A b/A l)0.5=(60000/10000)0.5=2.449左柱下局压应力比：ξ=N/(ω*f cc*βl*A l)=5016/(10.115×2.449×10000)×10=0.2024≤1，满足右柱下基础混凝土局部受压验算控制工况：1.2D+1.4L控制内力：N=5016 kN局部受压面积：A l=X c2*Y c2=1000×1000×10-2=10000 cm2计算底面X向增大宽度：b x=1000 mm计算底面Y向增大宽度：b y=500 mm计算底面积：A b=(X c2+2*b)*(Y c2+2*b x)=(1000+2×1000y)×(1000+2×500)×10-2=60000 cm2强度提高系数：βl=(A b/A l)0.5=(60000/10000)0.5=2.449右柱下局压应力比：ξ=N/(ω*f cc*βl*A l)=5016/(10.115×2.449×10000)×10=0.2024≤1，满足七. 基础底板配筋验算1 基础底板X向配筋验算控制工况：1.2D+1.4L基底作用力和净压力分布同前基础X向最大有效面积：A x=57000 cm2基础X向实配钢筋面积：A sx=67.858 cm2基础X向配筋率：ρsx=A sx/A x*100=67.858/57000×100=0.119%<0.15%，不满足基础的最大抗弯应力出现在基础X向右侧第3阶处底板钢筋总拉力：F s=f bx*A bx*l=300×1130.973×6000×10-3=2035.752 kN基础作用面有效高度：h0=1500-40-10=1450 mm混凝土受压区高度：x=85.536 mm相对受压区高度：ξ=x/h0=85.536/1450=0.05899≤ξb=0.55，满足底板钢筋力臂长度：S=h0-x/2=1450-85.536/2=1407.232 mm第3阶的抗弯承载力为：M u=F s*S=2864.776 kN·m抗弯验算取用的基底面积呈梯形分布，区域内地基净压力分布图(kPa)如下基底梯形下宽：l=6000 mm基底梯形上宽：b c=1000 mm。
108钢管抗风柱高度16m计算书
108钢管抗风柱高度16m计算书一、背景与目的108钢管抗风柱是作为建筑物或其他工程结构的支撑构件，用于抵抗风力对建筑物的影响。
针对某工程项目中使用的108钢管抗风柱高度为16m，本文旨在对其进行详细的计算和分析，以确保其在实际使用中的安全和稳定性。
二、计算基本参数1. 钢管型号：1082. 抗风柱高度：16m3. 风载荷标准：GBxxx-2012《建筑结构荷载规范》4. 钢管材质：Q2355. 抗风柱使用环境：____（根据实际情况填写）三、风荷载计算1. 确定风载荷标准：根据《建筑结构荷载规范》，结合工程实际情况确定抗风柱所在地的风荷载标准。
2. 计算风荷载大小：根据所在地风载荷标准和抗风柱高度，计算抗风柱受到的风荷载大小。
四、结构稳定性计算1. 确定抗风柱所受风荷载情况下的受力情况：根据风荷载大小和抗风柱结构特点，确定抗风柱所在风场下的受力情况。
2. 结构稳定性分析：根据受力情况，进行抗风柱的结构稳定性分析，包括受力点弯矩、剪力等参数的计算和分析。
五、材料强度计算1. 确定使用材料的强度参数：根据抗风柱所使用的钢管型号和材质，确定其材料的强度参数。
2. 材料强度验证：根据实际受力情况和材料参数，验证抗风柱材料的强度是否满足要求。
六、结论与建议1. 结论：根据以上计算和分析结果，得出抗风柱在16m高度下的结构稳定性和材料强度都满足使用要求。
2. 建议：在实际使用中，需要注意抗风柱的安装、连接及固定等细节，确保其在实际使用中的安全性和稳定性。
七、附录（可以包括相关计算公式、数据表格、图纸等）通过以上计算书的编写，可以全面、客观地展现出对108钢管抗风柱16m高度的计算和分析过程，为实际工程应用提供参考依据，确保抗风柱在使用中的安全和稳定。
六、结论与建议1. 结论：根据以上计算和分析结果，得出抗风柱在16m高度下的结构稳定性和材料强度都满足使用要求。
在考虑风载荷和材料强度的情况下，抗风柱能够有效地抵抗风力对建筑物或其他工程结构的影响。
盈建科柱子信息计算书
盈建科柱子信息计算书摘要：1.盈建科柱子信息计算书概述2.柱子信息计算书的重要性3.盈建科柱子信息计算书的主要内容4.盈建科柱子信息计算书的应用实例5.盈建科柱子信息计算书的优势与不足正文：1.盈建科柱子信息计算书概述盈建科柱子信息计算书是一种针对建筑结构中柱子信息的详细计算书，适用于建筑设计、施工、监理等各个环节。
它能够为建筑工程相关人员提供柱子的相关数据，如柱子的尺寸、材料、强度等，以确保建筑结构的安全和稳定性。
2.柱子信息计算书的重要性柱子是建筑结构中的重要组成部分，它的稳定性和承载能力直接影响到建筑的安全。
因此，对柱子的详细计算和分析是建筑设计和施工过程中必不可少的环节。
盈建科柱子信息计算书可以为建筑工程相关人员提供准确可靠的柱子信息，有助于提高建筑质量和安全性。
3.盈建科柱子信息计算书的主要内容盈建科柱子信息计算书主要包括以下内容：（1）柱子尺寸：包括柱子的截面尺寸、高度、倾斜度等。
（2）柱子材料：列明柱子的材料类型、性能等级等。
（3）柱子强度：计算柱子的承载能力、抗震性能等。
（4）柱子构造：介绍柱子的连接方式、节点处理等。
4.盈建科柱子信息计算书的应用实例以一栋五层框架结构建筑为例，盈建科柱子信息计算书可以提供以下实例：（1）根据建筑设计要求，选择合适的柱子尺寸和材料。
（2）计算柱子的承载能力，以确保柱子在正常使用和地震等情况下的稳定性。
（3）根据柱子的承载能力和材料性能，设计合理的柱子构造，确保柱子的安全性和耐久性。
5.盈建科柱子信息计算书的优势与不足优势：（1）提供详细的柱子信息，有助于提高建筑质量和安全性。
（2）为建筑工程相关人员提供可靠的技术依据，提高工作效率。
（3）有助于确保建筑结构的稳定性和承载能力。
不足：（1）计算过程较为繁琐，需要专业知识和技能。
（2）对计算机软件和硬件设备要求较高。
门式柱间支撑计算书

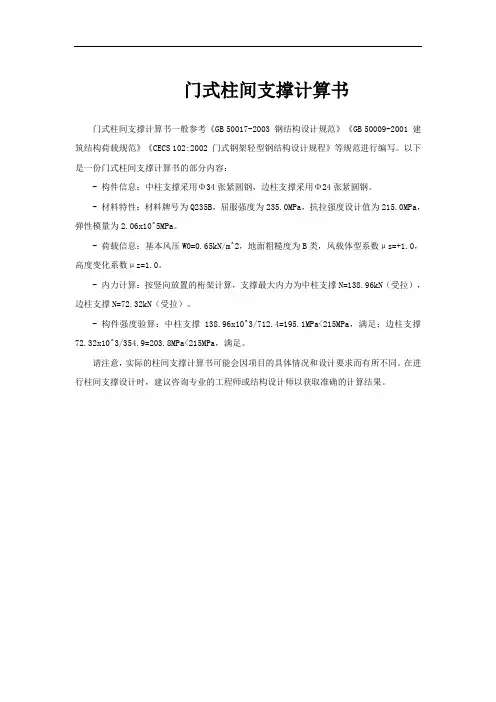

门式柱间支撑计算书
门式柱间支撑计算书一般参考《GB 50017-2003 钢结构设计规范》《GB 50009-2001 建筑结构荷载规范》《CECS 102:2002 门式钢架轻型钢结构设计规程》等规范进行编写。
以下是一份门式柱间支撑计算书的部分内容：
- 构件信息：中柱支撑采用Φ34张紧圆钢，边柱支撑采用Φ24张紧圆钢。
- 材料特性：材料牌号为Q235B，屈服强度为235.0MPa，抗拉强度设计值为215.0MPa，弹性模量为2.06x10^5MPa。
- 荷载信息：基本风压W0=0.65kN/m^2，地面粗糙度为B类，风载体型系数μs=+1.0，高度变化系数μz=1.0。
- 内力计算：按竖向放置的桁架计算，支撑最大内力为中柱支撑N=138.96kN（受拉），边柱支撑N=72.32kN（受拉）。
- 构件强度验算：中柱支撑138.96x10^3/712.4=195.1MPa<215MPa，满足；边柱支撑72.32x10^3/354.9=203.8MPa<215MPa，满足。
请注意，实际的柱间支撑计算书可能会因项目的具体情况和设计要求而有所不同。
在进行柱间支撑设计时，建议咨询专业的工程师或结构设计师以获取准确的计算结果。
柱,800×800柱模板支撑计算书
800×800柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=800mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 5400mm ， 柱箍间距计算跨度 d = 600mm 。
柱箍采用双钢管48mm ×2.8mm 。
柱模板竖楞截面宽度40mm ，高度80mm 。
B 方向竖楞5根，H 方向竖楞5根。
面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。
80019019019019800190190190190柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取3.000m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=29.680kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×29.680=26.712kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下22.26k N /mA面板计算简图 面板的计算宽度取柱箍间距0.60m 。
JC-1锥形双柱基础计算书
JC-1锥形双柱基础计算书一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②《简明高层钢筋混凝土结构设计手册》李国胜二、示意图三、计算信息构件编号: JC-1 计算类型: 验算截面尺寸1. 几何参数矩形柱宽bc1=1000mm 矩形柱高hc1=1000mm矩形柱宽bc2=1000mm 矩形柱高hc2=1000mm基础端部高度h1=400mm基础根部高度h2=300mm基础长度B1=1500mm B2=2000mm Bc=4000mm基础宽度A1=3500mm A2=3500mm2. 材料信息基础混凝土等级: C30 ft_b=1.43N/mm2fc_b=14.3N/mm2柱混凝土等级: C30 ft_c=1.43N/mm2fc_c=14.3N/mm2钢筋级别: HRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=1.0基础埋深: dh=1.500m纵筋合力点至近边距离: as=40mm基础及其上覆土的平均容重: γ=18.000kN/m3最小配筋率: ρmin=0.150%4. 作用在基础顶部荷载标准值Fgk1=2251.000kN Fqk1=0.000kNFgk2=907.000kN Fqk2=0.000kNMgxk1=-42.000kN*m Mqxk1=0.000kN*mMgxk2=45.000kN*m Mqxk2=0.000kN*mMgyk1=0.000kN*m Mqyk1=0.000kN*mMgyk2=0.000kN*m Mqyk2=0.000kN*mVgxk1=-18.000kN Vqxk1=0.000kNVgxk2=22.000kN Vqxk2=0.000kNVgyk1=0.000kN Vqyk1=0.000kNVgyk2=0.000kN Vqyk2=0.000kN永久荷载分项系数rg=1.00可变荷载分项系数rq=1.00Fk=Fgk1+Fqk1+Fgk2+Fqk2=(2251.000)+(0.000)+(907.000)+(0.000)=3158.000kNMxk=Mgxk1+Fgk1*(A2-A1)+Mqxk1+Fqk1*(A2-A1)+Mgxk2+Fgk2*(A2-A1)+Mqxk2+Fqk2*(A2-A1)=-42.000+2251.000*(3.500-3.500)+0.000+0.000*(3.500-3.500)+45.000+907.000*(3.500-3.500)+0.000 +0.000*(3.500-3.500)=3.000kN*mMyk=Mgyk1-Fgk1*(Bx/2-B1)/2+Mqyk1-Fqk1*(Bx/2-B1)/2+Mgyk2+Fgk2*(Bx/2-B1)/2+Mqyk2+Fqk2*(Bx/ 2-B1)/2=0.000-2251.000*(7.500/2-1.500)/2+0.000-0.000*(7.500/2-1.500)/2+0.000+907.000*(7.500/2-1.500 )/2+0.000+0.000*(7.500/2-1.500)/2=-1512.000kN*mVxk=Vgxk1+Vqxk1+Vgxk2+Vqxk2=-18.000+0.000+22.000+0.000=4.000kNVyk=Vgyk1+Vqyk1+Vgyk2+Vqyk2=0.000+0.000+0.000+0.000=0.000kNF1=rg*Fgk1+rq*Fqk1+rg*Fgk2+rq*Fqk2=1.00*2251.000+1.00*0.000+1.00*907.000+1.00*0.000=3158.000kN*mMx1=rg*(Mgxk1+Fgk1*(A2-A1))+rq*(Mqxk1+Fqk1*(A2-A1))+rg*(Mgxk2+Fgk2*(A2-A1))+rq*(Mqxk2+Fq k2*(A2-A1))=1.00*(-42.000+2251.000*(3.500-3.500))+1.00*(0.000+0.000*(3.500-3.500))+1.00*(45.000+907.000 *(3.500-3.500))+1.00*(0.000+0.000*(3.500-3.500))=3.000kN*mMy1=rg*(Mgyk1-Fgk1*(Bx/2-B1)/2)+rq*(Mqyk1-Fqk1*(Bx/2-B1)/2)+rg*(Mgyk2+Fgk2*(Bx/2-B1)/2)+ rq*(Mqyk2+Fqk2*(Bx/2-B1)/2))=1.00*(0.000-2251.000*(7.500/2-1.500)/2)+1.00*(0.000-0.000*(7.500/2-1.500)/2)+1.00*(0.000+90 7.000*(7.500/2-1.500)/2)+1.00*(0.000+0.000*(7.500/2-1.500)/2)=-1512.000kN*mVx1=rg*Vgxk1+rq*Vqxk1+rg*Vgxk2+rq*Vqxk2=1.00*-18.000+1.00*0.000+1.00*22.000+1.00*0.000=4 .000kNVy1=rg*Vgyk1+rq*Vqyk1+rg*Vgyk2+rq*Vqyk2=1.00*0.000+1.00*0.000+1.00*0.000+1.00*0.000=0.00 0kNF2=1.35*Fk=1.35*3158.000=4263.300kNMx2=1.35*Mxk=1.35*3.000=4.050kN*mMy2=1.35*Myk=1.35*-1512.000=-2041.200kN*mVx2=1.35*Vxk=1.35*4.000=5.400kNVy2=1.35*Vyk=1.35*0.000=0.000kNF=max(|F1|,|F2|)=max(|3158.000|,|4263.300|)=4263.300kNMx=max(|Mx1|,|Mx2|)=max(|3.000|,|4.050|)=4.050kN*mMy=max(|My1|,|My2|)=max(|5253.375|,|-2041.200|)=5253.375kN*mVx=max(|Vx1|,|Vx2|)=max(|4.000|,|5.400|)=5.400kNVy=max(|Vy1|,|Vy2|)=max(|0.000|,|0.000|)=0.000kN5. 修正后的地基承载力特征值fa=150.000kPa四、计算参数1. 基础总长 Bx=B1+B2+Bc=1.500+2.000+4.000=7.500m2. 基础总宽 By=A1+A2=3.500+3.500=7.000m3. 基础总高 H=h1+h2=0.400+0.300=0.700m4. 底板配筋计算高度 ho=h1+h2-as=0.400+0.300-0.040=0.660m5. 基础底面积 A=Bx*By=7.500*7.000=52.500m26. Gk=γ*Bx*By*dh=18.000*7.500*7.000*1.500=1417.500kNG=1.35*Gk=1.35*1417.500=1913.625kN五、计算作用在基础底部弯矩值Mdxk=Mxk-Vxk*H=3.000-4.000*0.700=0.200kN*mMdyk=Myk+Vyk*H=-1512.000+0.000*0.700=-1512.000kN*mMdx=Mx-Vx*H=4.050-5.400*0.700=0.270kN*mMdy=My+Vy*H=5253.375+0.000*0.700=5253.375kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(3158.000+1417.500)/52.500=87.152kPa 【①5.2.2-2】因γo*pk=1.0*87.152=87.152kPa≤fa=150.000kPa轴心荷载作用下地基承载力满足要求2. 验算偏心荷载作用下的地基承载力exk=Mdyk/(Fk+Gk)=5253.375/(3158.000+1417.500)=1.148m因|exk|≤Bx/6=1.250m x方向小偏心,由公式【①5.2.2-2】和【①5.2.2-3】推导Pkmax_x=(Fk+Gk)/A+6*|Mdyk|/(Bx2*By)=(3158.000+1417.500)/52.500+6*|5253.375|/(7.5002*7.000)=167.204kPaPkmin_x=(Fk+Gk)/A-6*|Mdyk|/(Bx2*By)=(3158.000+1417.500)/52.500-6*|5253.375|/(7.5002*7.000)=7.101kPaeyk=Mdxk/(Fk+Gk)=0.270/(3158.000+1417.500)=0.000m因|eyk|≤By/6=1.167m y方向小偏心Pkmax_y=(Fk+Gk)/A+6*|Mdxk|/(By2*Bx)=(3158.000+1417.500)/52.500+6*|0.270|/(7.0002*7.500)=87.157kPaPkmin_y=(Fk+Gk)/A-6*|Mdxk|/(By2*Bx)=(3158.000+1417.500)/52.500-6*|0.270|/(7.0002*7.500)=87.148kPa3. 确定基础底面反力设计值Pkmax=(Pkmax_x-pk)+(Pkmax_y-pk)+pk=(167.204-87.152)+(87.157-87.152)+87.152=167.208kPaγo*Pkmax=1.0*167.208=167.208kPa≤1.2*fa=1.2*150.000=180.000kPa偏心荷载作用下地基承载力满足要求七、基础冲切验算1. 计算基础底面反力设计值1.1 计算x方向基础底面反力设计值ex=Mdy/(F+G)=-1512.000/(4263.300+1913.625)=-0.245m因ex≤Bx/6.0=1.250m x方向小偏心Pmax_x=(F+G)/A+6*|Mdy|/(Bx2*By)=(4263.300+1913.625)/52.500+6*|-1512.000|/(7.5002*7.000)=140.696kPaPmin_x=(F+G)/A-6*|Mdy|/(Bx2*By)=(4263.300+1913.625)/52.500-6*|-1512.000|/(7.5002*7.000)=94.616kPa1.2 计算y方向基础底面反力设计值ey=Mdx/(F+G)=0.200/(4263.300+1913.625)=0.000m因ey≤By/6=1.167y方向小偏心Pmax_y=(F+G)/A+6*|Mdx|/(By2*Bx)=(4263.300+1913.625)/52.500+6*|0.200|/(7.0002*7.500)=117.659kPaPmin_y=(F+G)/A-6*|Mdx|/(By2*Bx)=(4263.300+1913.625)/52.500-6*|0.200|/(7.0002*7.500)=117.652kPa1.3 因Mdx≠0 Mdy≠0Pmax=Pmax_x+Pmax_y-(F+G)/A=140.696+117.659-(4263.300+1913.625)/52.500=140.699kPa1.4 计算地基净反力极值Pjmax=Pmax-G/A=140.699-1913.625/52.500=104.249kPaPjmax_x=Pmax_x-G/A=140.696-1913.625/52.500=104.246kPaPjmax_y=Pmax_y-G/A=117.659-1913.625/52.500=81.209kPa2. 柱对基础的冲切验算2.1 因(H≤800) βhp=1.02.2 x方向柱对基础的冲切验算x冲切面积Alx=max((A1-h/2-ho)*(b+2*ho)-(Bx1-h/2-ho)2/2-(Bx2-b/2-ho)2/2,(A2-h/2-ho)*(b+2*ho)-(Bx2-h/2-ho )2/2-(Bx1-b/2-ho)2/2=max((3.500-1.000/2-0.660)*(5.000+2*0.660)-(3.500-1.000/2-0.660)2/2-(4.000-5.000/2-0.660 )2/2,(3.500-1.000/2-0.660)*(5.000+2*0.660)-(4.000-1.000/2-0.660)2/2-(3.500-5.000/2-0.660)2/2) =max(11.698,10.698)=11.698m2x冲切截面上的地基净反力设计值Flx=Alx*Pjmax=11.698*104.249=1219.525kNγo*Flx=1.0*1219.525=1219.53kN因γo*Flx≤0.7*βhp*ft_b*bm*ho (6.5.5-1)=0.7*1.000*1.43*5660*660=3739.34kNx方向柱对基础的冲切满足规范要求2.3 y方向柱对基础的冲切验算y冲切面积Aly=max((Bx1-b/2-ho)*(h+2*ho)+(Bx1-b/2-ho)2,(Bx2-b/2-ho)*(h+2*ho)+(Bx2-b/2-ho)2)=max((3.500-5.000/2-0.660)*(1.000+2*0.660)+(3.500-5.000-0.660)2/2,(4.000-5.000/2-0.660)* (1.000+2*0.660)+(3.500-5.000-0.660)2/2)=max(0.904,2.064)=2.064m2y冲切截面上的地基净反力设计值Fly=Aly*Pjmax=2.064*104.249=215.212kNγo*Fly=1.0*215.212=215.21kN因γo*Fly≤0.7*βhp*ft_b*am*ho (6.5.5-1)=0.7*1.000*1.43*1660.000*660=1096.70kNy方向柱对基础的冲切满足规范要求八、柱下基础的局部受压验算因为基础的混凝土强度等级大于等于柱的混凝土强度等级，所以不用验算柱下扩展基础顶面的局部受压承载力。
柱模板计算书
柱模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土柱名称KZ4(A-22/A-L) 新浇混凝土柱长边边长(mm) 1000新浇混凝土柱的计算高度(mm) 6000 新浇混凝土柱短边边长(mm) 800二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×3]＝min[29.87，72]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.64，42.28]＝0.9×42.28＝38.06kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.15kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.88kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.15×0.22-0.121×0.88×0.22＝-0.08kN·mσ＝M max/W＝0.08×106/(1/6×500×152)＝4.37N/mm2≤[f]＝14.74N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.94kN/mν＝0.632ql4/(100EI)＝0.63×14.94×2004/(100×8925×(1/12×500×153))＝0.12mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.2×38.06＝7.61 kN/m小梁弯矩图(kN·m)M max＝0.39kN·mσ＝M max/W＝0.39×106/40.83×103＝9.54N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.2×29.87＝5.97 kN/m面板变形图(mm)ν＝1.21mm≤[ν]＝1.5mm满足要求！五、柱箍验算模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝1.97kN·m，N1＝6.15kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝1.4kN·m，N2＝4.92kNM/W n＝1.97×106/(22.42×103)＝87.94N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1＝0.96mm≤[ν]＝l/400＝2.92mmν2＝0.45mm≤[ν]＝l/400＝2.42mm满足要求！六、对拉螺栓验算对拉螺栓型号M14 轴向拉力设计值N t b(kN) 17.8 扣件类型3形26型扣件容许荷载(kN) 26N＝6.15×2=12.3kN≤N t b＝17.8kN 满足要求！N＝6.15×2=12.3kN≤26kN满足要求！。
桥墩桩柱计算书
织女桥第1号桥墩计算书注：1、加载方式为自动加载。
重要性系数为1.1。
2、横向布载时车道、车辆均采用1到2列分别加载计算。
注：集中荷载Pk已经乘以1.2系数，使得竖直力效应最大。
双孔加载按左孔或右孔的较大跨径作为计算跨径。
车辆荷载数据双孔、左孔、右孔分别加载时对应的冲击系数摩阻系数、温度力上部横断面宽度数据每片上部梁(板)恒载反力注：1、盖梁容重25kN/m3，墩身容重25，扩基容重25，水容重10。
活载支反力表(表2)注：1、“人群/每米”指横向1米宽度的支反力，不是总宽度对应的支反力。
总宽度为3.4米。
2、“总轴重”指一联加载长度内(双孔或左孔或右孔加载)的轮轴总重。
计算水平制动力使用。
3、“左、右支反力”未计入汽车冲击力的作用。
4、双孔加载车道均布荷载、集中荷载的跨径采用“单孔左或右跨不利作为计算跨径”。
5、双孔、左孔、右孔分别加载车道均布荷载为7.875、7.875、7.875kN/m，集中荷载为199.08、199.08、199.08kN。
6、双孔支反力合计：人群荷载56.028kN/m，1辆车辆荷载406.634kN，1列车道荷载329.697kN。
7、左孔(或右孔)加载时1辆车轮轴只作用在左孔(或右孔)内，同车辆的前后轮轴不进入另一孔。
注：1、左右孔的支座支撑线到墩盖梁中心线的桥轴方向距离分别是0.35米、0.35米。
弯矩的力臂按桥轴向距离投影到垂直于墩台轴线的方向计算。
2、“竖直力”向下为正，桥墩“水平力”指向小桩号为正，“弯矩”指向小桩号为正。
3、制动力“双孔加载”由最小制动力控制，“左孔加载”由最小制动力控制，“右孔加载”由最小制动力控制。
4、“竖直力”、“弯矩”未计入汽车冲击力的作用。
“弯矩”由竖直力产生(未计水平力引起的弯矩)。
5、“最小制动”指制动力标准值不得小于的规定值，见2004年桥涵通用规范4.3.6。
6、制动力作用的“加载长”计入一联的长度计算加载重。
注：1、表中活载横向作用视上部与盖梁为整体形成双悬臂多跨连续梁计算柱的横向分配系数得到柱顶竖直力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=900mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=1100mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 12mm ， 柱箍间距计算跨度 d = 400mm 。
柱箍采用双钢管48mm×3.0mm。
柱模板竖楞截面宽度50mm ，高度80mm 。
B 方向竖楞5根，H 方向竖楞6根。
面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。
9002122122122121100210210*********柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取10.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取11.700m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=27.090kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.090=24.381kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下13.72kN/mA面板计算简图 面板的计算宽度取柱箍间距0.40m 。
荷载计算值 q = 1.2×24.381×0.400+1.40×3.600×0.400=13.719kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 21.60cm 3； 截面惯性矩 I = 19.44cm 4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×9.752+1.40×1.440)×0.213×0.213=0.062kN.m经计算得到面板抗弯强度计算值 f = 0.062×1000×1000/21600=2.868N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×9.752+1.40×1.440)×0.213=1.749kN 截面抗剪强度计算值T=3×1749.0/(2×400.000×18.000)=0.364N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×9.752×2134/(100×6000×194400)=0.115mm面板的最大挠度小于212.5/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下4004004007.29kN/mAB竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.213m 。
荷载计算值 q = 1.2×24.381×0.213+1.40×3.600×0.213=7.288kN/m按照三跨连续梁计算，计算公式如下: 均布荷载 q =P/l= 2.915/0.400=7.288kN/m最大弯矩 M = 0.1ql 2=0.1×7.288×0.40×0.40=0.117kN.m 最大剪力 Q=0.6ql = 0.6×0.400×7.288=1.749kN 最大支座力 N=1.1ql = 1.1×0.400×7.288=3.207kN截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 53.33cm 3； 截面惯性矩 I = 213.33cm 4；(1)抗弯强度计算抗弯计算强度 f = M/W =0.117×106/53333.3=2.19N/mm 2 抗弯计算强度小于15.0N/mm 2,满足要求!(2)抗剪计算最大剪力的计算公式如下:Q = 0.6ql 截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×1749/(2×50×80)=0.656N/mm 2 截面抗剪强度设计值 [T]=1.30N/mm 2 抗剪强度计算满足要求!(3)挠度计算最大变形 v=0.677ql 4/100EI=0.677×5.181×400.04/(100×9000.00×2133334.0)=0.047mm 最大挠度小于400.0/250,满足要求!五、B 方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P ：P = (1.2×24.38+1.40×3.60)×0.213 × 0.400 = 2.92kN 柱箍按照集中荷载作用下的连续梁计算。
集中荷载P 取次龙骨传递力。
1.46kN2.92kN2.92kN2.92kN1.46kNA支撑钢管计算简图0.404支撑钢管弯矩图(kN.m)2.882.88变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：1.04kN2.07kN2.07kN2.07kN1.04kNA支撑钢管变形计算受力图经过连续梁的计算得到 最大弯矩 M max =0.404kN.m 最大变形 v max =0.089mm 最大支座力 Q max =8.680kN抗弯计算强度 f = M/W =0.404×106/8985.9=44.96N/mm 2 支撑钢管的抗弯计算强度小于设计强度,满足要求!支撑钢管的最大挠度小于560.0/150与10mm,满足要求!六、B 方向对拉螺栓的计算计算公式:N < [N] = fA 其中 N —— 对拉螺栓所受的拉力； A —— 对拉螺栓有效面积 (mm 2)；f —— 对拉螺栓的抗拉强度设计值，取170N/mm 2； 对拉螺栓的直径(mm): 12 对拉螺栓有效直径(mm): 10 对拉螺栓有效面积(mm 2): A = 76.000 对拉螺栓最大容许拉力值(kN): [N] = 12.920 对拉螺栓所受的最大拉力(kN): N = 8.680 B 方向对拉螺栓强度验算满足要求!七、H 方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P ：P = (1.2×24.38+1.40×3.60)×0.210 × 0.400 = 2.88kN 柱箍按照集中荷载作用下的连续梁计算。
