污水泵站如何正确选择水泵
水泵选择
612
7
四、选泵要点
2 、型号整齐，互为备用 从泵站运行管理与维护检修的角度来看，如果水泵 的型号太多则不便于管理。一般希望能选择同型号 的水泵并联工作，这样无论是电机、电器设备的配 套与贮备，管道配件的安装与制作均会带来很大的 方便。对于水源水位变化不大的取水泵站，管网中 设有足够调节容量的网前水塔（或高地水池）的送 水泵站以及流量与扬程比较稳定的循环水泵站，均 可在选泵中采用本要点给予侧重考虑。当全日均匀 供水时，泵站可以选2 ～3 台同型号的水泵并联运 行。
20
第三节泵站变配电设施及自动测控系统
一、负荷等级
一级负荷 二级负荷 大中城市的水厂 双电源 双电源或专用线路
三级负荷
21
第三节泵站变配电设施及自动测控系统
一、电压等级
380（220）V （ ） 10kV 35kV 等
22
二、泵站中常用的变配电系统
23
二、泵站中常用的变配电系统
24
二、泵站中常用的变配电系统
6
四、选泵要点
选泵就是要确定水泵的型号和台数。对于各种不同功能的泵站，选泵 时考虑问题的侧重点有所不同，一般可归纳如下： 1 、大小兼顾，调配灵活 给水系统中的用水量、所需的水压是逐年、逐日、逐时地变化。选泵 时不能仅仅只满足最大流量和最高水压时的要求，还必须全面顾及用 水量的变化。
m m
η-Q
504
13
14
15
16
五、选泵时应考虑的其他因素
1、水泵的构造形式对泵房的大小、结构形式和泵房内部结 构形式的影响，因而对泵站的造价有较大的影响。 2、应保证水泵的正常吸水条件。 3、应选用效率高的水泵，尽量采用大泵。 4 4、选用备用泵。 5、选用系列泵和定型生产的泵。
浅谈水泵的选择
浅谈水泵的选择一、概述水泵站的主要作用是给机组及运行人员提供良好的工作条件，保证机组的正常运行，满足用水的要求。
给水泵站的设计，关键在于合理的选择水泵。
选泵的主要依据应根据所需的流量、扬程及其他变化值。
二、选泵的原则2.1、所选择的水泵应满足各个时刻的流量和扬程的需要。
2.2、水泵是否在长期运行中工作点在高效区内，保证效率高、耗电少、抗汽蚀性能好。
2.3、依据所选定的水泵建造的水泵站，是否土建和设备最少。
2.4、在选定水泵能力上要最大限度的近、远期相结合，留有发展余地。
三、选泵的步骤所谓选泵，就是根据用户的要求，在水泵的已有系列产品中，选择一种适用的、性能好、便与检修的泵型和台数。
水泵的选择，首先应根据工作环境和吸水侧水位深浅及变化，确定适宜的泵型。
如采用离心泵还是轴流泵；是卧式泵还是立式泵；是深井泵还是潜水泵等等。
在选择水泵的泵型时，根据流量和扬程的大小和变化，从系列泵型性能表中，在同时满足选泵的原则基础上，选择其中最佳水泵型号和台数。
然后根据所选定的水泵，设计泵站，验算管路系统水头损失值，校核工作点是否处于高效工作区内。
假如工作点偏离高效区较远，可重新选泵，也可采取调速、切削叶轮外径、变角等措施，尽量使其工作点在高效区内工作。
举例说明选泵过程。
已知用户用水量最高时值为Q＝1300m³/h，其管路水头损失Σh＝10m，其他时刻用水量Q’＝585m³/h，管路水头损失值Σh’＝2.0m，地面标高为42m，用水最不利点标高为67m。
试选择水泵。
根据已知条件，宜选用Sh型卧式离心潜水泵。
最高时流量和扬程：Q＝1300×＝360L/SH＝HST＋Σh＝（67－39）＋10＋2＝40m式中2m为暂估泵站内水头损失值。
在Sh型泵性能表中，以扬程H＝40m，选择那些流量之和为360L/S的泵型。
结果列表如下：从上述选泵方案中综合比较，推荐方案Ⅰ较好。
即最高时用10Sh—9三台水泵并联工作，其他时单台，另增加一台备用泵，共计4台10Sh—9型水泵。

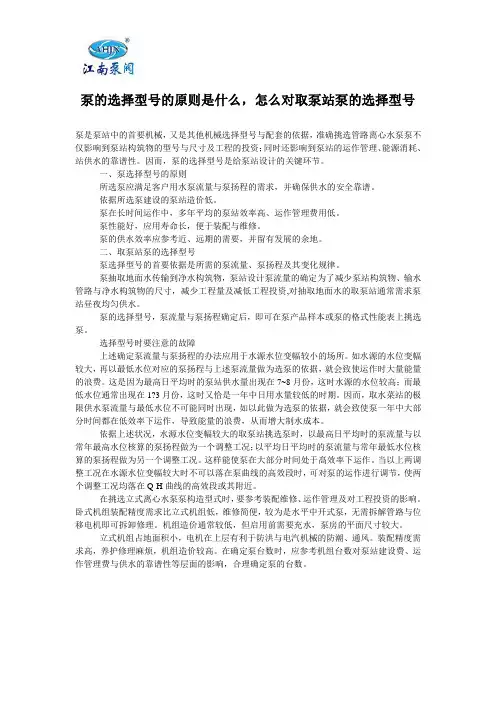

泵的选择型号的原则是什么,怎么对取泵站泵的选择型号
泵的选择型号的原则是什么，怎么对取泵站泵的选择型号泵是泵站中的首要机械，又是其他机械选择型号与配套的依据，准确挑选管路离心水泵泵不仅影响到泵站构筑物的型号与尺寸及工程的投资；同时还影响到泵站的运作管理、能源消耗、站供水的靠谱性。
因而，泵的选择型号是给泵站设计的关键环节。
一、泵选择型号的原则所选泵应满足客户用水泵流量与泵扬程的需求，并确保供水的安全靠谱。
依据所选泵建设的泵站造价低。
泵在长时间运作中，多年平均的泵站效率高、运作管理费用低。
泵性能好，应用寿命长，便于装配与维修。
泵的供水效率应参考近、远期的需要，并留有发展的余地。
二、取泵站泵的选择型号泵选择型号的首要依据是所需的泵流量、泵扬程及其变化规律。
泵抽取地面水传输到净水构筑物，泵站设计泵流量的确定为了减少泵站构筑物、输水管路与净水构筑物的尺寸，减少工程量及减低工程投资,对抽取地面水的取泵站通常需求泵站昼夜均匀供水。
泵的选择型号，泵流量与泵扬程确定后，即可在泵产品样本或泵的格式性能表上挑选泵。
选择型号时要注意的故障上述确定泵流量与泵扬程的办法应用于水源水位变幅较小的场所。
如水源的水位变幅较大，再以最低水位对应的泵扬程与上述泵流量做为选泵的依据，就会致使运作时大量能量的浪费。
这是因为最高日平均时的泵站供水量出现在7~8月份，这时水源的水位较高；而最低水位通常出现在1?3月份，这时又恰是一年中日用水量较低的时期。
因而，取水菜站的极限供水泵流量与最低水位不可能同时出现，如以此做为选泵的依据，就会致使泵一年中大部分时间都在低效率下运作，导致能量的浪费，从而增大制水成本。
依据上述状况，水源水位变幅较大的取泵站挑选泵时，以最高日平均时的泵流量与以常年最高水位核算的泵扬程做为一个调整工况；以平均日平均时的泵流量与常年最低水位核算的泵扬程做为另一个调整工况。
这样能使泵在大部分时间处于髙效率下运作。
当以上两调整工况在水源水位变幅较大时不可以落在泵曲线的高效段时，可对泵的运作进行调节，使两个调整工况均落在Q-H曲线的高效段或其附近。
水泵选择方面知识
水泵选择方面知识
水泵在我们生活中很多地方用到也看的到。
我们生活很多地方是离不开它的，早购买水泵时，我们选择的时候，怎么去选择，选择要点是什么，要怎么去注意等等相关方面知识。
水泵是给水系统中的主要升压设备。
较多采用离心式水泵。
水泵的吸水方式分水泵直接从室外管网抽水和水泵从贮水池抽水两种。
消耗直接抽水方式可以充分利用城市管网的压力，系统比较简单，并能保证水质不受到污染。
由于水泵直接从管网抽水会使室外管网压力降低，影响对周围其他用户的正常供水。
因此只有在室外管网管径较大、压力高、水泵抽水量相对较小时，并经供水部门同意才可采用此方式。
当建筑水泵抽水量较大，不允许直接从室外管肉抽水时，需要建造贮水池，水泵从贮水池中抽水。
因此一般高层民用建筑及大型公共建筑采用这种方式.
一、水泵在选择时注意要点：
1、尽量选用污水泵和杂质泵。
当排除酸性或腐蚀性废水时，应选择耐腐蚀水泵。
2、选泵时应使工作点处于水泵工作高效区，以节省电耗。
3、污(废)水泵站应设备用机组(一般可备用一台)。
二、水泵的选择原则：
应是既满足给水系统所需的总水压与水量的要求，又能在最佳工况点(水泵特性曲线效率最高段)工作，同时还能满足输送介质的特性、温度等要求。

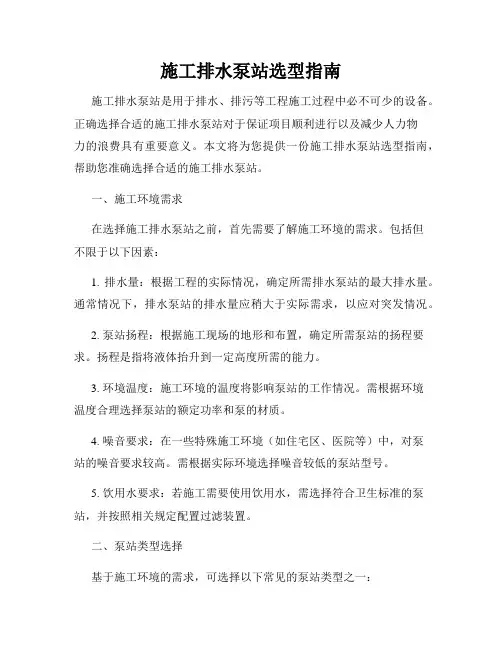

施工排水泵站选型指南
施工排水泵站选型指南施工排水泵站是用于排水、排污等工程施工过程中必不可少的设备。
正确选择合适的施工排水泵站对于保证项目顺利进行以及减少人力物力的浪费具有重要意义。
本文将为您提供一份施工排水泵站选型指南，帮助您准确选择合适的施工排水泵站。
一、施工环境需求在选择施工排水泵站之前，首先需要了解施工环境的需求。
包括但不限于以下因素：1. 排水量：根据工程的实际情况，确定所需排水泵站的最大排水量。
通常情况下，排水泵站的排水量应稍大于实际需求，以应对突发情况。
2. 泵站扬程：根据施工现场的地形和布置，确定所需泵站的扬程要求。
扬程是指将液体抬升到一定高度所需的能力。
3. 环境温度：施工环境的温度将影响泵站的工作情况。
需根据环境温度合理选择泵站的额定功率和泵的材质。
4. 噪音要求：在一些特殊施工环境（如住宅区、医院等）中，对泵站的噪音要求较高。
需根据实际环境选择噪音较低的泵站型号。
5. 饮用水要求：若施工需要使用饮用水，需选择符合卫生标准的泵站，并按照相关规定配置过滤装置。
二、泵站类型选择基于施工环境的需求，可选择以下常见的泵站类型之一：1. 渦輪泵站：适用于扬程较高的场地，能够快速排水，但在排污物较多的情况下会有堵塞的风险。
2. 切割泵站：适用于含有大颗粒固体废物的场所，能够将固体废物切割成较小的颗粒并排出。
3. 隔膜泵站：适用于具有化学物质或腐蚀性液体的施工环境，能够有效避免泄漏和腐蚀。
4. 潜水泵站：适用于水深较深的场所，如地下室施工，能够迅速排水。
根据施工环境的不同，可选择适合的泵站类型。
三、泵站性能参数选择在选择泵站时，需注意以下性能参数：1. 泵流量：即单位时间内流过泵的液体体积。
根据实际需求确定所需泵站的流量范围。
2. 泵扬程：泵站所需的抬升液体的能力。
根据施工环境中的扬程要求选择合适的泵站。
3. 泵效率：泵的效率可以影响施工过程中的能耗和工作效率。
选择效率较高的泵站可以减少能源消耗。
4. 泵材质：根据施工环境的要求，选择合适的材质，如不锈钢、铸铁等，以确保泵站的稳定性和长寿命。
潜水排污泵选型的学问
潜水排污泵选型的学问潜水排污泵用于处理各种污水和污染物，常用于排水系统、污水和化粪池处理、工业废水处理等领域。
正确的选型对于设备的运行效率和使用寿命至关紧要。
本文将介绍潜水排污泵选型的紧要学问点。
1.液体参数潜水排污泵的选型必需考虑处理液体的参数，包括液体的粘度、密度、PH值、温度等。
这些参数对潜水排污泵的性能和使用寿命都有影响。
在选型前，应当了解液体参数的信息，以便选择合适的潜水排污泵。
2.流量和扬程流量和扬程是潜水排污泵选型的两个紧要参数。
流量是指单位时间内通过潜水排污泵的液体体积，通常以升每分钟（L/min）或立方米每小时（m3/h）表示。
扬程是指将液体从低处输送到高处所需要的本领，通常以米（m）表示。
对于大多数使用场景，流量和扬程是紧密相关的。
需要依据液体处理的实在情况进行综合考虑，以确保潜水排污泵能够供应充分的流量和扬程。
3.污物类型与尺寸潜水排污泵通常可以处理各种类型的污物，如固体、碎屑、纤维等。
但是，对不同类型和尺寸的污物进行处理，需要针对性地选择合适的潜水排污泵。
例如，假如处理的液体含有大块的固体物，需要选择具有较大进口通道的潜水排污泵。
4.电机功率和电源潜水排污泵的电机功率和电源输入要求也是选型的紧要考虑因素。
电机功率越大，所能处理的液体量和扬程就越大。
但是，在购买更大功率的潜水排污泵时，也要考虑成本和能源效率的问题。
此外，要注意潜水排污泵的电源供应，以确保所选电源符合潜水排污泵的输入电压和相数要求。
5.特别应用环境在特别的应用环境下，如处理腐蚀性或易爆性液体，需要选择对应的潜水排污泵。
实在应依据处理液体的特性进行选择。
总结潜水排污泵选型应考虑液体的参数、流量和扬程、污物类型与尺寸、电机功率和电源以及特别应用环境等因素。
正确的选型能够提高设备的使用效率和使用寿命，同时也能够为液体处理带来更优质的体验。
市政排污水泵的选型
市政排污水泵的选型1、污水泵的原理与分类在专业定义上，泵是指将原动机的机械能转换成流体的压力能和动能，从而实现流体定向输运的动力设备。
在使用时常按用途来进行命名，比如潜污泵、污泥泵、计量泵等，工作原理各有不同。
按工作原理可以分类如下：1、叶片式泵叶片式泵包括离心泵（单级、多级），轴流泵，混流泵，旋涡泵等。
离心泵-利用旋转叶轮带动流体一起旋转，借离心力的作用，使流体的压力能和动能得到增加。
潜水电机直接与泵叶轮同轴相连，水力部件由水泵壳体、叶轮组成。
水泵壳体的出水口为径向，出水口中心线与电机中心线在同一平面内。
为了确保流量稳定且没有过多涡旋，水力部件设计和制造成没有锐利的棱角。
泵出水配管法兰按ISO标准，公称压力为1MPa。
轴流泵-利用叶轮上的翼型叶片在流体旋转所产生的升力使流体的能量增加。
轴流泵又有立式轴流泵和水平轴流泵之分，潜水电机直接与水泵叶轮同轴相连，水力部件由水泵壳体、导叶、叶轮和耐磨环组成。
水泵壳体的出水口为轴向出水。
为了确保流量稳定且没有垂直直流管内的涡旋、底部旋涡，水力部件设计和制造成没有锐利的棱角。
为确保水泵吸水口处流态均匀，在井筒底部配有防止涡流产生及水分流现象的防漩设施。
水平轴流泵-应为成套设备，并需配备管道连接管、拍门、导杆、吊索（吊链）、起吊支架和葫芦、潜水电缆、接线盒（IP65）和监控装置等所有安装附件和不锈钢紧固件。
水平轴流泵采用导杆自动结合就位固定方式，滑行杆支架作为水泵整体的部件之一，水泵的全部重量以及泵送时产生的推力全部作用在对接的出口管路法兰上。
水平轴流泵可以上下方便地进行升降移动，检查或维修人员无需进入池底。
潜水内回流泵应为卧式单级结构，垂直单导轨、自耦式安装。
叶轮的设计应采用无堵塞、防缠绕结构型式，通过固体颗粒直径可达 120mm 以及允许长纤维垃圾。
混流泵-介于离心泵和轴流泵之间，部分利用了离心力，部分利用了升力。
混流泵为电机驱动，适用于抽吸原生污水，采用底吸，水平出流，单蜗壳，混流叶轮，泵的轴向荷载由泵基座或者电机座承受，泵的进水流道为泵整体设计的一部分，合力确定进水流道的尺寸。
水泵选型的原则和步骤
水泵选型的原则与步骤第一节选用原则泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。
据79年统计，我国泵产量达125.6万台。
泵的电能消耗占全国电能消耗的21%^上。
因此大力降低泵有能源消耗，对节约能源具用十分重大的意义。
近年来，我们泵行业设计研制了许多高效节能产品，如IHF、CQB FSB UHB等型号的泵类产品，对降低泵的能源消耗起了积极作用。
但是目前在国民经济各个领域中，由于选型不合理，许多的泵处于不合理运行状况，运行效率低，浪费了大量能源。
还有的泵由于选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。
由此可见，合理选泵对节约能源同样具有重要意义。
所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。
具体来说，有以下几个方面：1.必须满足使用流量和扬程的要求，即要求泵的运行工次点（装置特性曲线与泵的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。
2.所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。
3.具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。
4.按所选水泵建泵站，工程投资少，运行费用低。
第二节选型步骤一、列出基本数据：1、介质的特性：介质名称、比重、粘度、腐蚀性、毒性等2、介质中所含因体的颗粒直径、含量多少。
3、介质温度：「C）4、所需要的流量一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。
农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。
5、压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）6、管道系统数据（管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等）。
如果需要的话还应作出装置特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水泵站如何正确选择水泵
水泵选择的原则是，在满足最大排水流量的前提下，适应流量的变化，达到投资少，耗电量小，运行费用低，运行安全可靠，维护管理方便。
污水泵站的流量随着排水系统的分期建成而逐渐增大，在设计时必须考虑这一因素。
扬程一般较小，当污水流量不大，泵房埋深较大时，可选择立式离心污水泵；当泵房埋深不大时，可选择卧式离心污水泵。
目前污水潜水泵已应用于排水工程中，不锈钢潜水排污泵的水泵和电动机合二为一共同潜人水下工作，它具有结构简单、安装方便、泵房结构简单，泵站造价低等优点，水泵选择时应优先选择污水潜水泵。
所选择的水泵在集水池水位变化范围内应在高效段运行。
当污水泵站中选择两台及以上的污水离心泵并联运行时，应保证水泵不仅在并联运行时在高效段工作，而且在单泵运行时,也应在高效段工作。
水泵宜选用同一型号，台数不应少于2台，不宜大于8台。
当流量变化较大时，可配置不同规格的水泵，但不宜超过两种，或采用变频调速装置，或采用叶片安装角度可调的水泵。
污水泵站应设备用机组，当工作泵台数不大于4台时，备用机组宜为1台；工作泵台数不小于5台时，备用机组宜为2台；潜水泵泵站备用机组为2台时，可现场备用1台，库存备用1台。
