隧道施工供电与照明
高速公路隧道照明供配电工程项目的施工方案方法与技术措施
高速公路隧道照明供配电工程项目的施工方案方法与技术措施1.1 总体施工方案及方法按照招标文件技术规范要求，我公司为本工程项目选用了国内外知名品牌的高性价比的设备，各项指标满足招标文件要求。
对于工程项目的施工方法，我公司叙述如下：针对本项目特点，我公司拟采取以下实施方法：交叉平行施工法：安排多个作业工班、小组同时进行多项工程的施工。
分项施工法：各分项工程自成体系，根据这一特点，可采用分项施工的方法，如照明设施等，组织独立的小组进行施工。
流水作业方法：为保证工序的衔接和工程进度，在条件成熟的情况下，采取流水作业方式，提高施工效率。
1.1 施工准备方案针对本工程项目，按照业主的工期要求，在项目正式开工前做好各项准备工作，其主要内容如下：做好人员、机械设备的调配工作。
编制详细的项目实施方案和项目实施组织设计，报业主和监理工程师审批。
在项目技术负责人的主持下，组织各分系统的工程技术人员，对系统方案进行研讨，充分理解业主对系统的各项要求，制订框架方案。
购买相关技术标准，并组织相关技术人员进行学习，熟悉各项技术标准和要求。
做好技术分工，明确各部门及各主要技术人员的职责范围。
并做好技术交底工作，为项目实施的有序进行，打下良好的基础。
1.3 施工定测方案根据设计图纸核定电缆规格、路由走向、长度及敷设位置。
根据设计图纸测量检查各设备安装位置，检查预埋件，明确是否符合建筑界限标准。
根据复测结果确定施工的关键点，制定关键点的施工措施及质量保证措施。
1.4 联合设计方案我公司将组织技术人员进行联合设计，包括系统方案、系统组成、系统运行、操作流程等的详细设计等。
施工现场调查、路由方案、防护方案、施工图纸、联合设计文件编制等。
设计结束后，我公司将提交全套详细设计文件供监理工程师和业主进行审批。
1.5 电缆桥架的施工方案、方法1.5.1 施工方案施工中，分多个作业小组，尽量形成流水线作业，即打眼、桥架安装、调整同时进行，确保进度。
隧道供电、安全照明监理要点
隧道供电、安全照明监理要点隧道供电和安全照明是隧道工程中非常重要的部分，对于确保隧道的正常运营和安全运行起着至关重要的作用。
监理是保证隧道供电和安全照明质量的重要措施之一。
下面将从隧道供电和安全照明的基本要点、监理的职责和方法以及监理过程中的注意事项等方面进行详细阐述。
一、隧道供电和安全照明的基本要点（一）供电要求1. 供电方式：隧道供电的常见方式有集中供电和分段供电两种方式。
集中供电适用于较小的隧道，供电电缆穿过整个隧道，供电负荷较小。
分段供电适用于较长的隧道，隧道分段供电，每个分段之间设置隔离开关。
2. 供电电压：隧道供电的额定电压通常为10kV或35kV，具体根据隧道的长度和负荷情况进行设计和确定。
3. 电缆敷设：供电电缆应按照相应的规范和标准进行敷设，通常应采用阻燃耐火电缆，保证隧道供电系统的安全可靠。
（二）安全照明要求1. 充足光照：隧道内应保证足够的照明亮度，以确保驾驶员和行人能够清晰看到前方的道路和标识。
2. 照明布局：隧道内的照明设施应布置均匀，避免照明盲区出现，为隧道内的行人和车辆提供良好的可见性。
3. 照明设置：隧道内的照明设施应具备防水、防尘、防爆等特点，以适应隧道内特殊的环境要求。
4. 应急照明：隧道内应设置应急照明设备，以备突发事故或停电时使用。
二、监理的职责和方法监理是对供电和安全照明工程的全过程质量控制和施工管理的一种保障措施。
监理的职责包括但不限于以下几个方面：1. 监督供电设施的设计、施工和验收工作，检查供电设施的材料、设备、施工方案等，确保供电设施符合设计要求。
2. 监督安全照明设施的设计、施工和验收工作，检查照明设施的材料、设备、施工方案等，确保照明设施符合设计要求。
3. 检查供电和安全照明设施的施工质量，包括电缆敷设、设备安装、线路接头、照明装置等，确保施工质量合格。
4. 监督供电设施和安全照明设施的试运行和调试工作，参与相关试验和试验，确保供电和照明设施正常运行。

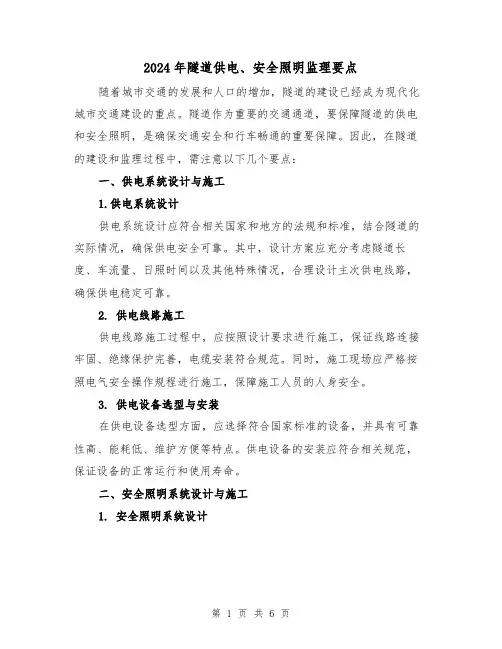

2024年隧道供电、安全照明监理要点（3篇）
2024年隧道供电、安全照明监理要点随着城市交通的发展和人口的增加，隧道的建设已经成为现代化城市交通建设的重点。
隧道作为重要的交通通道，要保障隧道的供电和安全照明，是确保交通安全和行车畅通的重要保障。
因此，在隧道的建设和监理过程中，需注意以下几个要点：一、供电系统设计与施工1.供电系统设计供电系统设计应符合相关国家和地方的法规和标准，结合隧道的实际情况，确保供电安全可靠。
其中，设计方案应充分考虑隧道长度、车流量、日照时间以及其他特殊情况，合理设计主次供电线路，确保供电稳定可靠。
2. 供电线路施工供电线路施工过程中，应按照设计要求进行施工，保证线路连接牢固、绝缘保护完善，电缆安装符合规范。
同时，施工现场应严格按照电气安全操作规程进行施工，保障施工人员的人身安全。
3. 供电设备选型与安装在供电设备选型方面，应选择符合国家标准的设备，并具有可靠性高、能耗低、维护方便等特点。
供电设备的安装应符合相关规范，保证设备的正常运行和使用寿命。
二、安全照明系统设计与施工1. 安全照明系统设计安全照明系统设计应符合相关法规和标准，充分考虑隧道的尺寸、长度、通行车辆的速度等影响安全照明的因素。
为了确保隧道内的能见度和行车安全，照明设备的布局应科学合理。
2. 照明设备选型与安装照明设备的选型要考虑隧道内的照明要求和节能要求，选择符合国家标准的照明设备，如LED照明等。
在安装过程中，要保证设备的固定稳定，避免因设备松动或摇晃影响使用效果。
3. 照明系统检测与维护隧道安全照明系统应进行定期检测和维护，确保照明设备正常工作。
定期检测可以包括照明设备的亮度、故障报警系统的功能等。
维护工作包括清洁照明设备、检查电缆线路是否损坏等。
三、供电、安全照明的监理1. 监理人员要素供电、安全照明的监理工作需要具备相关专业知识和经验的监理人员，监理人员应具备工程技术管理经验和相关监理资质证书。
2. 监理工作范围供电、安全照明的监理工作包括供电系统、照明系统的设计审查、施工过程监督、设备选型和安装质量监督、现场安全管理等。
施工方案(隧道照明)
施工方案(隧道照明)1、隧道照明灯具安装隧道照明灯具的安装基本工序如下：按照图纸给灯具定位放线，安装灯具底座和支架，安装灯具并调节投射角度，进行灯具接线调试，敷设照明电力电缆并投入运行。
施工方案是以隧道中心线为基准，在隧道直线段每隔15米确定一个点，在隧道弯曲处每隔2米确定一个点，然后放线，控制灯具定位误差在纵向小于5cm，横向小于3cm。
在确定的灯具位置上，根据灯具底座尺寸确定膨胀螺栓的位置，用膨胀螺栓把灯具底座固定在隧道上。
灯具安装后，需要调整灯具使之与隧道方向一致，偏差小于5 mm，并通过人工观察调整整个灯具走向的线型，使其美观。
最后，利用专用工具调整灯具的投光角度和投光方向，完成灯具接线和调试后，进行照明电力电缆的敷设和投入运行。
2、引道路灯安装引道路灯的安装流程包括检查预制的路灯基础尺寸，按照基础尺寸定制路灯灯杆，订货并组装灯具到灯杆上，进行灯杆的吊装和路灯接线，最后进行调试和运行。
对于单臂路灯柱的安装，需要先将灯具组装到灯杆上，然后将灯杆吊装到预制的路灯基础上，并进行路灯接线。
在照明电力电缆的敷设和投入运行之前，需要进行调试。
1) 安装路灯的步骤在安装路灯之前，需要进行以下步骤：检查和清理灯杆基础，并核对螺栓是否丢失，如有则提前购买。
将灯具和灯杆组装起来，并将杆内电缆与灯具接线，确保照明电缆长度足够连接到灯杆下部的接线盒中。
进行通电试验，如果正常则可以投入安装，否则需要更换灯具或进行修理。
将路灯吊装到位，注意保护好灯杆的表面，吊装缆绳紧固部分用软材料包裹。
调整灯杆的垂直度，并用螺栓固定灯杆底座。
将敷设到位的电缆穿到接线盒中。
进行路灯的接线，确保灯杆壳接地，线缆绑扎并标记。
为了三相电源的平衡，需要注意分配每个路灯使用的相位。
最后进行路灯的通电调试，调试完毕后即可投入使用。
2) 注意事项在安装路灯时，需要注意以下事项：如果螺栓连接的灯柱组装有困难，应查明原因，严禁强行组装。
少量螺孔位置不对需扩孔时，扩孔部分不应大于3mm。
隧道供电、安全照明监理要点(三篇)
隧道供电、安全照明监理要点1、成洞地段固定的电线路，应使用绝缘良好的胶皮线架设，施工地段的临时电线路宜采用橡套电缆；竖井、斜井宜采用铠装电缆，瓦斯地段的输电线必须使用密封电缆，不得使用皮线。
2、36V低压变压器应设在安全、干燥处，机壳接地，输电线路长度不应大于100m。
3、动力干线上的每一支线，必须装设开关及熔断器。
严禁在动力线路上加挂照明设施。
4、输电干线或动力、照明线路安装，在同一层架设的原则是：高压线在上、低压线在下，干线在上，支线在下；动力线在上，照明线在下。
风、水管道应输电线路的另一侧。
5.隧道内的用电线路和照明设备必须设专人负责检修管理，检修电器与照明设备时应切断电源。
6、采用白炽灯，施工地段每m2为不宜小于15W，不安全因素较多地段可适当增加灯光照明。
7、隧道施工工作地段照明，应采用不超过36V的低压电源、输电线路长度不大于100m；泄露地段照明，应采用防水灯头和灯罩，瓦斯地段照明，应采用防爆灯头并加灯罩。
8、隧道内的照明灯光应保证亮度充足、均匀及不闪烁，根据开挖断面的大小，施工工作面的位置选用不同的高度。
9、隧道内用电线路，均应使用防潮绝缘导线，并按规定高度用磁瓶悬挂，不得将电线挂在铁钉和其他铁件上或捆扎在一起。
开关应加木箱盖，采用封闭式保险盒。
如使用电缆，应牢固地悬挂在高处，不得放在地上。
隧道供电、安全照明监理要点（二）隧道供电和安全照明监理是隧道施工过程中非常重要的环节，对隧道的安全性和使用寿命有着重要影响。
以下是隧道供电和安全照明监理的要点：一、设计阶段要点：1. 供电设备选型：根据隧道的特点和用途，选择适合的供电设备，包括变压器、配电柜等。
2. 设计供电方案：根据隧道的长度和通行量，确定供电方案，包括供电线路的布置、电缆选择等。
3. 照明设计：根据隧道的长度和净高，设计合理的照明方案，确保隧道内照明光线均匀、明亮，并满足相关照明标准。
4. 考虑应急供电：设计应急供电方案，确保隧道在停电或其他应急情况下能够正常照明，保障行车安全。
隧道洞内照明设计与施工要点
隧道洞内照明设计与施工要点隧道是现代交通建设中不可或缺的一部分。
为了确保隧道内的交通安全和通行舒适性，隧道洞内照明设计与施工至关重要。
本文将从照明设计原则、合理布置灯具、照明效果要求、能源节约等方面论述隧道洞内照明的相关要点。
一、照明设计原则隧道洞内照明设计的首要原则是保证行车人员的安全。
在设计时，应根据隧道的长度、最大坡度、弯道情况等因素，结合国家规范和标准，确定适宜的照明亮度。
同时，应充分考虑照明设施的可靠性和稳定性，以确保隧道洞内的照明系统能够长期稳定运行。
二、合理布置灯具隧道洞内灯具的布置应考虑到照明覆盖范围的均匀性和一致性。
一般来说，可采用均布、适度集中的方式进行灯具布置。
在实践中，通常可以将灯具设在隧道的顶部、两旁或者底部，以实现较为均匀的照明效果。
此外，应根据实际情况合理设置照明模式，如采用单向逐段照明或全程照明等方式，以满足不同行驶情况下的照明需求。
三、照明效果要求隧道洞内的照明效果对驾驶人员的视觉感受和反应速度有着直接的影响。
因此，在照明设计中，应注重照明的均匀性、无闪烁性和无蓝偏性。
其中，照明的均匀性是指整个隧道内的照明亮度要相对一致，以减少驾驶人员在进入或穿过隧道时的光线突变感。
无闪烁性要求照明设施的频闪指标要符合相关要求，以避免驾驶人员产生视觉疲劳或不适感。
无蓝偏性是指照明光源要尽量减少蓝光的发射，以保护驾驶人员的视网膜健康。
四、节能环保在隧道洞内照明设计和施工中，节能环保是不可忽视的一个重要方面。
隧道洞内的照明设备应选择节能型和长寿命的灯具，如LED灯等，以降低能源消耗和节约运维成本。
此外，在照明系统设计中，还应考虑到智能控制和光电联动技术等，以实现照明的智能调节和根据外部光线情况自动调节亮度的功能。
五、应急照明设计隧道洞内的应急照明是确保灾害事故发生时人员疏散的重要保障措施。
在照明设计中，应合理设置应急照明装置，如应急灯、应急逃生指示灯等，并根据国家规范和标准进行布置。
隧道施工供电与照明专项方案
隧道施工供电与照明专项方案1. 概述本文档旨在描述隧道施工中的供电与照明方案，确保施工环境的良好照明和电力供应，以提高施工效率和安全性。
2. 供电系统设计2.1 主变电所•根据隧道施工现场的实际情况，建议设置主变电所，供给整个施工区域的电力需求。
•主变电所应满足相关安全标准，并考虑合理的容量以满足施工工地的电力需求。
2.2 临时供电设备•在施工过程中，可能需要临时供电设备来满足一些特定的电力需求，如施工机械、临时照明等。
•这些设备应选用符合国家标准的产品，并通过临时线路进行供电。
2.3 地下隧道供电线路•隧道内的照明和电力设备应使用专门的地下隧道供电线路，以确保安全和可靠性。
•供电线路应采用阻燃材料，并经过专业验收，符合相关电气标准。
3. 照明系统设计3.1 照明类型选择•根据隧道施工区域的不同要求，可以选择不同的照明类型，如通用照明、应急照明等。
•需要根据施工区域的特点和工作人员的需求，选择合适的照明类型和亮度。
3.2 光源选择•在选择照明光源时，应考虑光效、使用寿命和节能性等因素。
•常用的光源类型有荧光灯、LED灯等，可以根据具体需求进行选择。
3.3 照明布局•根据施工区域的尺寸和要求，制定合理的照明布局方案。
•施工现场的不同区域可能需要不同的照明布局，如入口区域、施工平台、紧急出口等。
3.4 照明控制系统•在隧道施工场地中，照明控制系统的设计非常重要，可以实现对照明设备的远程控制和管理。
•照明控制系统应考虑到节能和安全因素，并与供电系统相匹配。
4. 安全措施4.1 警示标志和标识•在隧道施工场地中，应设置合适的警示标志和标识，以警示工作人员和施工车辆。
•这些标志和标识应满足国家标准，并设置在合适的位置，以确保施工现场的安全。
4.2 安全照明•隧道施工现场应根据安全需求设置安全照明，在关键位置提供足够亮度，以确保施工人员的安全。
•安全照明可以通过合适的灯具安装和布局来实现，如应急照明灯、安全标识灯等。
标隧道供电照明通风专项施工方案
标隧道供电照明通风专项施工方案一、项目背景随着城市交通的发展，隧道建设在城市道路中起到了非常重要的作用。
隧道供电、照明和通风系统的施工则是隧道建设中不可或缺的一部分。
本方案针对隧道供电、照明和通风系统的施工进行详细的规划和安排，确保施工过程的顺利进行。
二、施工内容1.隧道供电系统的施工（1）供电线路布置：根据隧道的设计和需求，安排供电线路的布置。
确保供电线路的可靠性，防范电缆的断裂和短路等问题。
（2）变电站建设：建设隧道的供电变电站，包括建筑物、设备安装和电力接入等工作。
使用可靠的供电设备，确保供电的稳定性和安全性。
（3）供电设备安装：将供电设备安装在合适的位置，保证供电系统的正常运行。
包括变压器、开关设备、配电箱等供电设备的安装和调试等工作。
（4）电气设备的接线和调试：根据供电系统的设计要求，进行电气设备的接线和调试工作。
确保设备的正常运行和供电系统的稳定性。
2.隧道照明系统的施工（1）照明灯具的选型和安装：根据隧道的设计要求，选择合适的照明灯具，并将其安装在适当的位置。
保证隧道内的照明效果良好，能够提供足够的光照。
（2）照明电缆的敷设：将照明电缆敷设在隧道的适当位置，保证电缆的安全和可靠性。
（3）照明系统的调试和运行：对照明系统进行调试和运行，确保照明系统的正常运行和照明效果。
3.隧道通风系统的施工（1）通风设备的选型和安装：根据隧道的设计要求，选择合适的通风设备，并将其安装在适当的位置。
包括通风机、排烟机等通风设备的安装和调试等工作。
（2）通风管道的敷设：将通风管道敷设在隧道的适当位置，保证通风管道的安全和可靠性。
（3）通风系统的调试和运行：对通风系统进行调试和运行，确保通风系统的正常运行和通风效果。
三、施工流程1.施工准备阶段（1）了解隧道供电、照明和通风系统的设计要求和施工方案。
（2）确定施工人员和施工设备，并进行组织和调配工作。
（3）准备施工所需的材料和设备。
包括供电设备、照明灯具、通风设备等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道施工供电与照明 一、供电电压和供电方式； 1、供电电压；①、洞内采用6～10KV高压供电；②、动力：高压6KV，低压380V或660V；；③、照明：洞内工作面和各类洞室检修用的手提行灯等；
2、供电方式；①、由地面变电站的6～10KV母线出电缆供电；②、每个隧道分别由地面变电站6～10KV母线出电；③、对洞内二衬台车采用移动式变电站（车）供电，每；300m移
隧道施工供电与照明 一、供电电压和供电方式 1、供电电压 ①、洞内采用6～10KV高压供电。各级供电电压： ②、动力：高压6KV，低压380V或660V； ③、照明：洞内工作面和各类洞室检修用的手提行灯等照明采用36V，其余均为220V。
2、供电方式 ①、由地面变电站的6～10KV母线出电缆供电。 ②、每个隧道分别由地面变电站6～10KV母线出电缆供电，电缆线路应不少于两回，并接于不同的母线段。
③ 、对洞内二衬台车采用移动式变电站（车）供电，每隔250～ 300m移动一次。抽水机和通风机等一般宜采用固定式配属变压器供电。 3、低压配电系统 ①、洞内低压配电系统原则上应采用中性点不接地的三相三线制供电。但是对于进出口工区，由施工单位制订出相应的安全措施后，亦可采用中性点接地的三相四线制供电；而斜井工区则必须采用中性点不接地的三相三线制供电。
② 、由于隧道施工对照明质量要求不高，一般可采用动力、 照明共用变压器供电。 二、 隧道施工照明 1、开挖成型地段，可选用220V、1000W点犯钨灯。成洞地段选用220V、100W白炽灯，安装距离，每隔20m安装一盏。安装高度路面上2.5m。要求每盏灯安装开关一个。
2、开挖工作面和需要移动照明的局部地方，可选用36V的白炽灯或36V的矿用溴钨灯。 三、 隧道供电有关安全规定 1、一般规定 ①、每一隧道应有两回电源线路，当任一回路因发生故障停止供电时，另一回路应能担负全部一类负荷。
② 、井下中央变电站的供电线路，不得少于两回路，当任一 回路停止供电时，其余回路应能担负全部一类负荷。 ③ 、井下配电变压器禁止中性点接地。禁止由地面上中性点 接地的变压器或发电机直接向井下供电。 ④ 、洞内不得带电检修、搬迁电气设备（包括电缆或电线）。 ⑤ 、操作洞内电气设备，必须遵守下列规定。
非值班电气人员，不得擅自操作电气设备； 操作高压电气设备主回路时，操作人员必须戴绝缘手套，穿 绝缘靴或站在绝缘台上。 一切容易碰到的、裸露的电气设备必须装设遮栏，遮栏高度 不低于1.7m。 洞内高压停送电应实行操作票制度。低压停送电应严格执行 谁停电，谁送电的停送电制度。 2、机电设备洞室 ①井下中央变电站。 ⑴洞室必须确保无落石可能，不得渗水，地面标高应比出口处井底面高出0.5m。
⑵洞室内应设置灭火器和砂箱，并在出口通道处设置向外开的铁门。 ⑶当变配电所与水泵房相毗邻时，两洞室间应设置带门的隔墙，各自应有一个单独的出口；独立设置的变（配）电所洞室，当长度超过10m时，应在洞室的两端各设一个出口。
（4）装有带油的电气设备洞室，禁止设集油坑。 洞室内各项设备同墙壁之间，应留出0.5m以上的通道,各项 设备相互之间,应留出0.8m以上的通道,如果不需要从两侧或后面进行检修的设备,可不留通道.
井下变配电所高压开关柜按单列布置时,其正面维护通道宽 度宜≥1.5m;按双列布置时, 其正面维护通道宽度宜≥2.0m。 洞室入口处应悬挂“非工作人员禁止入内”牌，洞室内有高 压电气设备时，入口处和室内都应在明显地点加挂“高压危险”牌。 ②、洞室其他变配电点可利用隧道避人洞或避车洞作为机电设备洞室，但需设置防护遮栏，遮栏高度不低于1.7m并悬挂“高压危险”牌。
3、电气设备的保护 ①、继电保护 ⑴洞内高压电动机、动力变压器高压侧，应有短路、过负荷保护和无压释放保护；其余配电点上引出的馈电线上，则必须装设短路和过负荷保护或至少应装设短路保护；低压电动机应具备短路、过负荷、单相断线保护。
⑵手持式用电设备必须装设漏电保护装置。 ⑶直接向洞内供电的馈电线上，严禁装设自动重合闸。手动合闸时，必须先同洞内联系。
②、防雷保护 向洞内供电的地面变电站高压母线上有架空进（出）线时，应在洞内有高压电动机的变（配）电所母线上装设磁吹式避雷器和电容器。
③、保护接地 ⑴36V以上的和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架等，都必须有保护接地。
⑵所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，都应同主接地极相连接以形成一个总接地网。 ⑶ 下列地点应设局部接地极:每个装有电气设备的洞室； 每个单独装设的高压电气设备；每个低压配电点；连接 动力铠装电缆的接线盒。 ④、接地网上任一保护接地点测得的接地电阻值，宜不超过2Ω,如果条件困难时,允许放宽到4Ω。每一移动设备至总接地网或最近接地极之间的接地线的电阻,不应超过1Ω。
4、电气设备的维护和修理 ①、电气设备的检修、维护、修理和调整工作，必须由专职的或临时指派的电气维修工进行，高压设备的修理和调整工作，应实行工作票制度。
② 、洞内电气设备的检修，必须停电，验电确认无电后，应 立即将检修设备接地并三相短路，然后将电气设备闭锁好，挂上“禁止合闸，有人工作”的标示牌之后，由两人以上执行，其中级别较高的一人，应为监护人。
③ 、电气设备应进行定期检查、维护。 配电系统继电保护装置检查整定每季一次。 ⑴ 主要电气设备的绝缘电阻检查每月一次。但是，当连续停 用48h以上时，在使用前应进行绝缘电阻测定。 ⑵ 新安装的电气设备的绝缘电阻和接地电阻的测定，投入运 行前进行。 ⑶ 电气设备的保护接地每班应由当班工作人员进行一次外表 检查。 ④ 油断路器经三次切断短路故障后，其绝缘油应加试一次电 压耐压试验，并检查有无游离碳。 5、电缆的选用 ①、电缆实际敷设地点的水平差，应同电缆规定的允许敷设的水平差适应。
②、固定敷设的高压电缆应采用钢丝（钢带）铠装电缆。 ③、移动变（配）电站和手持式电气设备应采用专用橡套电缆。
④、固定敷设的低压电缆应采用铠装电缆或橡胶电缆。 ⑤、低压电缆不宜采用铝芯，开挖面禁止采用铝芯。 6、电缆的敷设 ⑴、电缆必须悬挂。 在正洞中，电缆应用吊钩悬挂。夹持装置应能承担电缆重量，并不应损坏电缆。
⑵、正洞中悬挂的电缆应有适当弛度，电缆、接线盒及终端盒在敷设和运行中，都不应承受较大的拉力。如果未衬砌地段长度超过300m时，则在该段敷设的电缆应预留6~10m的富裕长度，以便通过模板台车。
⑶、电缆的悬挂高度: 正洞宜不低于2.5m。 ⑷ 、电缆悬挂点的距离：在正洞内不应超过3m。 ⑸ 、电缆同胶皮风管等易燃物品应分挂在洞内两侧。电缆如 果同风管、水管在洞内一侧敷设时，必须敷设在管子的上方，并保持0.3m以上的距离。
⑹ 、洞内的电话和信号电缆，应同电力电缆分挂在洞内的两 侧。在正洞内,应敷设在电力电缆的上方,并保持0.3m以上的距离。 ⑺ 、由地面发、变电站送往洞内变（配）电所的两条10KV电 源电缆，若敷设在洞内同一侧时，其间距离应大于0.3m, 其余的电力电缆敷设在洞内同一侧时,高、低电缆间的距离应大于0.1m;相同电压等级电缆之间的距离不小于0.05m。 ⑻ 、不同类型的电缆之间不应直接连接，必须经过符合要求 的接线盒、连接器或母线盒进行连接。 ⑼ 、相同类型电缆之间可以直接连接，但必须遵守下列规定。 纸绝缘电缆必须使用符合要求的接线盒连接，高压纸绝缘电缆接线盒必须灌注绝缘充填物。
橡胶电缆连接（包括已损坏的橡胶电缆的修补）必须使用硫化热补或同热补有同等效能的冷补，热补或冷补后的橡胶电缆，必须经浸水耐压试验，合格后方能使用。
塑料电缆的连接，其连接处的机械强度以及电气、防潮 密封、老化等性能，应符合该型电缆的技术标准的要求。参见表1和表2。 ⑾、电缆芯线必须使用齿形压线板（卡爪）或线鼻子同电气设备进行连接。
⑿、固定敷设的电缆不应遭淋水或滴水。严禁在电缆上悬挂 任何物件。盘圈或盘8字型的电缆不应带电。 ⒀、电缆敷设的环境温度及电缆或钢管的弯曲半径等应满足表3的要求。 7、电缆的预防性试验 ①、高压电缆安装前，应进行工频耐压试验，试验按厂家要求进行。若无厂家规定，可参照表4进行。 ② 、高压电缆敷设后，应进行直流耐压试验，试验按厂家要 求进行。若无厂家规定，可参照表4进行。 ③ 、电缆在工频耐压试验前和安装后及每次投入运行前，应 进行绝缘电阻测定，其值应不小于表4中规定的数值。 8、电缆的维护 ①、电缆应定期进行巡查，巡查的主要内容：电缆外护层是否有放电烧损情况；电缆及终端是否有漏油情况；终端瓷套是否清洁、接地线有无松动断股现象；电缆挂钩、夹子、卡箍等有无松动或锈烂现象。每周巡查1~2次。
② 、电缆温度检查每月至少1次，测量电缆温度应在负荷最 大时进行。其值不应超过表3中规定的数值。 ③ 、用配电盘电流表或钳型电流表在有代表性的时间里测定
