差压变送器使用说明书
AF110微差压变送器使用说明书
外壳功能
外壳材质：工业塑料，阻燃等级 UL94-V0 防护等级：IP65 显 示 屏：液晶显示，50 x 22.5 mm 数字高度：测量值 10 mm 单位 5 mm 压力接口：金属倒刺接口，Ø 6.2 mm 电缆接头：电缆最大直径 Ø 8 mm 重 量：166g
功能详解
上组拨码开关 下组拨码开关 电源接线端子
选购和配件
·电源适配器 ·连接用软管
A B C
透明 天蓝 橙色
变送器功能
响应时间 分辨率
零点校准 测量介质 允许过压 使用温度 存储温度
20ms 1Pa,0.1mmH2O,0.01mbar,0.004inWG, 0.007mmHG,0.1daPa,0.001KPa,0.01hPa
手动按键零点校准或设置开机自动零点校准 空气和中性气体 15KPa（LFM110） 150KPa（LFM112） 0~+60℃ -10~+70℃
技术规格
量程 精确度 压力单位 允许过压 输出信号 电源供应
功耗
AF110
-1,000 ~ +1,000 Pa ( 最小可设置为 0 ~ +100 Pa )
AF112
-10,000 ~ +10,000Pa ( 最小可设置为 0 ~ +1,000Pa )
±1.0% FS
AF110 / AF112 Pa, mmH2O, mbar, inWG, mmHG, daPa, KPa, hPa
输入电压：16~30Vac/Vdc 输出信号：0~10V 和 4~20mA（2 线制输出，可同时使用） 多种压力单位可切换 LCD 背光数字显示屏 开机自动零点校准 手动按键压差零点校准 采用进口微压芯体 ABS 工业塑料外壳，IP65 防护等级 旋转方式固定于安装背板
JYB-DZ系列智能微差压变送器说明书
主要特点：●现场可选英制或公制单位●现场可以选择量程●现场可以校准模拟输出的零点和满输出●允许用户自行进行校准●可增加LCD显示模块,显示阻尼系数可调整●快速恢复出厂设定,无忧操作●安装后可以一键清零,校正微小安装偏差产品特性适用介质：空气以及非易燃性气体，兼容性气体，一般情况下无需过滤。
精度：20~100%量程：±1%，0~20%量程：±2% 稳定性：±1%满量程/年温度范围：－10℃至 50℃温度漂移：0.05%/℃压力极限：最大耐压1 psi（连续）,爆破压力10 psi 电源：24VDC（18~32VDC）；24VAC（18~25VAC）(三线)功耗：最大40mA输出信号：4~20mA（2 线）；0~5V、0~10V（3 线）反应时间：现场连续可调0.5-15 秒零点和量程调节：按键方式＋跳线回路负载：≤800ΩΩ（两线电流输出）输出阻抗：≤250Ω（三线电压输出）显示（可选）：4 位数字LCD 显示电气连接：4~20mA输出，2线欧式接线端子；0~5V、0~10V输出，3线欧式接线端子电气接入端：1/2”NPS 接头压力连接：3/16” (5 mm) ID 管防护等级：IP65安装方向：膜片垂直安装安装方式：●变送器必须安装在一个与水平面垂直的平面上●压力连接孔及电线连接管必须方向朝下注意：用四颗螺丝稳定固定在安装平面上即可，不必过于拧紧。
如果选择其它安装角度，都会对精度造成较大损失。
开装方式：客户在进行电气连接前，需要自行打开上盖。
开盖时需将上盖逆时针旋转到满位后（观察侧面四个条形开槽），然后向外抠开。
电气连接：●两线制（4~20mA）连接图1在PCB的下方，有一对螺丝端子PWR，＋/－极性在上面标识的非常清楚，请确保按照图1所示连接正确。
否则有可能造成永久性损坏，这将不在产品保修范围内。
● 3线制（0~5V）连接图2在PCB的下方，有一组（3个）螺丝端子PWR。
智能压力差压液位变送器说明书 单页显示2016-7-28操作
目录简介第一节 注意事项 (1)第二节 技术指标 (3)第三节 安装 (5)第四节 组态操作 (13)简介智能式变送器（以下简称变送器）采用模块化的现场安装试、基于微处理器的电子变送器，使用独特的电感测元件。
它可提高标定精度，改善环境温度补偿效果，大大提高变送器的质量。
1、变送器应用了先进的数字技术及频率相移键控技术，提高了整机性能及可靠性，方便了现场和控制室之间的连接。
2、变送器除具有远程通讯能力外，它还具有本机显示屏调量程，调零点按钮，便于现场安装后的就地调整。
3、数字通讯协议允许远程设定，校验以及诊断。
关于HART，双向数字通信不会对标准的4-20mA模拟输出信号造成任何干扰。
第一节 注意事项用户拿到的变送器已经根据用户订货的要求进行标定设置。
用户可对变送器进行组态和测试。
1.1 配套三阀组：使用差压变送器测量流量或液位时需加装三阀组使用，保护变送器。
三阀组使用时请一定严格按照三阀组的开关顺序操作。
否则会导致变送器损坏，无法保修。
三阀组启动顺序：（1）在启动之前一定确保三阀组的平衡阀是打开的（非常重要）（2）打开正压阀（3）关闭平衡阀（4）打开负压阀三阀组的停运顺序（1）关闭负压阀（2）打开平衡阀（3）关闭正压阀1.2 使用使用前的准备工作（1）差压变送器在测量非腐蚀性气体时，不需充灌任何液体，但在测量腐蚀性液体、蒸汽及应用隔离容器测量腐蚀性介质时，连接管路及变送器本体必须仔细地充液。
在测量非腐蚀性液体时，用被测液充灌，在测量非腐蚀性蒸汽时，用蒸汽的冷凝水充灌。
所选择的保护液体，不应与被测液体起反应及混和，也不应与膜片材料及变送器的其它零件起反应。
充灌液体步骤如下：用一根橡皮管套在接变送器底部的管接头上，橡皮管的另一端接一不小于1升容积的容器，其中装满充灌用的液体。
准备就绪后，关闭平衡阀，打开正、负腔封闭阀，拧松上述管接头1~2圈，举起盛有液体的容器，高于变送器，液体流入变送器工作腔，直至液体经变送器上方的封闭阀流出，且不含气泡，方可旋紧管接头，再用同样的方法充灌另一工作腔，两腔均充灌好后，打开平衡阀，继续加液，排出平衡阀附近的空气。
电容式压力(差压)变送器使用说明书
左下角“88”字符显示 0或空
1
2 3 4 5 6 7
设置变量 正常显示 输入操作码（可以直接输入和下面功能对应 的数字，以直接进行相应功能的设置） 设置单位 设置量程下限 设置量程上限 设置阻尼 主变量调零 零点迁移与量程迁移
按下“S”键，可以在“YES”和“NO”之间进行切换。 7.2组态功能 7.2.1功能概述
在实时正常显示状态, 按下Z键能进入组态数据设 置状态。
在进入这个状态 后,LCD 左下角显示“01”, 提示输入操作码。输入不
左下角“88”字符显示 2 3 5 6
设置变量 设置单位 设置量程下限 设置阻尼 主变量调零
1.2.3 EEPROM存储器
- 2 -
电容式智能变送器
使用说明
EE PROM存储所有的组态，特性化及数字微调的参数，存储器为非易失性
的，因此即使断电，所存储的数据仍能完好保持，以随时实现智能通讯。
1.2.4 D/A转换
D/A转换将微处理器送来的经过校正的数字信号转换为4～20mA模拟信号并
据保存;M键用于数据保存。 “双按键”操作模式:这种操作模式通常用于外部只有2个非接触按键的情
况。此时Z键用于进入提示数据设置界面和移位;S键用于进入数据设置界面、增加
数字和数据保存。
- 6 -
电容式智能变送器
使用说明
6.3数据设置方法 当左下角的“88”字符显示1～7 时,表明变送器处于现场组态模式,此时可以
1、2、3、4。
如果两个显示变量相同， 则LCD只显示一种变量；否则， LCD将以3秒的时间间隔，交替

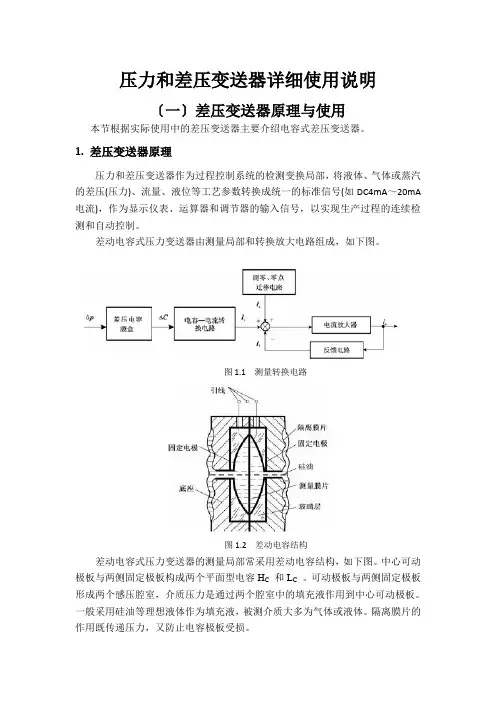

压力和差压变送器详细详解使用说明书e
压力和差压变送器详细使用说明〔一〕差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。
1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换局部，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。
差动电容式压力变送器由测量局部和转换放大电路组成，如下图。
图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量局部常采用差动电容结构，如下图。
中心可动极板与两侧固定极板构成两个平面型电容H C和L C。
可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。
一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。
隔离膜片的作用既传递压力，又防止电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，假设不考虑边缘电场影响，该差动电容可看作平板电容。
差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。
2. 变送器的使用〔1〕表压压力变送器的方向低压侧压力口〔大气压参考端〕位于表压压力变送器的脖颈处，在电子外壳的后面。
此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。
保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。
图为低压侧压力口。
图低压侧压力口〔2〕电气接线①拆下标记“FIELD TERMINALS〞电子外壳。
②将正极导线接到“PWR/COMN〞接线端子上，负极导线接到“-〞接线端子上。
注意不得将带电信号线与测试端子〔test〕相连，因通电将损坏测试线路中的测试二极管。
3351差压、压力变送器说明书
目录
数字化 • 智能压力 / 差压变送器使用手册
警告•••••••••••••••••••••••••••••••••••••••••••••••••••• 2 简介•••••••••••••••••••••••••••••••••••••••••••••••••••• 5 1概述••••••••••••••••••••••••••••••••••••••••••••••••••• 7 1.1 数字化•智能压力/差压变送器 ••••••••••••••••••••••• 7
数字化 • 智能压力 / 差压变送器使用手册
3.2 变送器准确度微调••••••••••••••••••••••••••••••••••• 32 3.3主菜单说明•••••••••••••••••••••••••••••••••••••••••• 34 3.4子菜单操作详细说明•••••••••••••••••••••••••••••••••• 35 4用户维护••••••••••••••••••••••••••••••••••••••••••••••• 44 4.1概述•••••••••••••••••••••••••••••••••••••••••••••••• 44 4.2软维护•••••••••••••••••••••••••••••••••••••••••••••• 44 4.3硬维护•••••••••••••••••••••••••••••••••••••••••••••• 45 4.4故障排除•••••••••••••••••••••••••••••••••••••••••••• 46 5 法兰变送器•••••••••••••••••••••••••••••••••••••••••••• 49 5.1 概述••••••••••••••••••••••••••••••••••••••••••••••• 49 5.2 品种规格••••••••••••••••••••••••••••••••••••••••••• 49 5.2.1 法兰式（单平、单插）液位变送器•••••••••••••••••• 49 5.2.2 远传法兰差压、压力变送器•••••••••••••••••••••••• 51 5.3 仪表的调校••••••••••••••••••••••••••••••••••••••••• 53 5.4 仪表的使用方法••••••••••••••••••••••••••••••••••••• 53 5.5 仪表维护••••••••••••••••••••••••••••••••••••••••••• 60 5.6 订货须知••••••••••••••••••••••••••••••••••••••••••• 60 5.6.1 耐腐蚀选型：•••••••••••••••••••••••••••••••••••• 60 5.6.2 完整的法兰变送器型号：•••••••••••••••••••••••••• 61 5.6.3其它要求：••••••••••••••••••••••••••••••••••••••• 61 5.6.4未注提示：••••••••••••••••••••••••••••••••••••••• 62 附录•••••••••••••••••••••••••••••••••••••••••••••••••••• 63 A.1 型号构成••••••••••••••••••••••••••••••••••••••••••• 63 A.2 附件及材质代码••••••••••••••••••••••••••••••••••••• 64 A.3 性能指标••••••••••••••••••••••••••••••••••••••••••• 65 A.3.1 数字化•智能压力/差压变送器技术指标•••••••••••••• 65 A.3.2 使用条件•••••••••••••••••••••••••••••••••••••••• 68 A.3.3 数字化•智能直联式压力/液位变送器性能指标•••••••• 69 A.4 随机附件••••••••••••••••••••••••••••••••••••••••••• 71 A.5 注意事项••••••••••••••••••••••••••••••••••••••••••• 71
JY3051差压变送器使用说明书
DPGT 多功能数显压差变送器 使用说明书
DPGT多功能数显压差变送器应用和特点●采用高精度MEMS传感器及数字化技术，可以检测正压、负压或压差，型式上可以替代传统指针式机械表●结合数字显示、开关控制和变送器输出的3合1产品，可实现压差的检测、显示、输出和控制的一体化功能●可测量风扇、鼓风机、过滤器阻力、炉体通风、孔板等的压力。
也可用于各类净化间、生物安全柜、洁净工作台、除尘、医疗和药机等设备的压差检测与控制●适用嵌入安装、平面安装等安装方式●多种量程范围、输出方式和单位可选●无运动部件，防震动●精度高达±1% FS，量程最低为25Pa●按键功能：零位校准、单位切换、继电器设置、响应时间设置、量程/信号校准等●可选2组继电器输出或报警，并同时有LED指示●高亮数码管显示，可选模拟机械表弧形LED指示技术指标介质：空气和非易燃，非腐蚀性气体，对潮气/粉尘/结露/油污不敏感介质温度：0-60°C外壳：铸铝外壳，PC面板工作环境：-20~70°C温度补偿：0-50°C工作压力：1、2、5、10kPa，视量程不同；过载5xFS，破坏压力10xFS尺寸：嵌入开孔直径114 mm，厚度38.30mm过程连接：1/8”锥形咀，共两对(侧面或背面)显示：4位0.8”数码管，高亮红色模拟输出：0-10V &4-20mA(三线)输出负载：≤500Ω(电流型)，≥2kΩ(电压型)通讯输出：RS485/Modbus(9600-n-8-1)继电器输出：2×SPST,3A-30VDC/250VAC或1×Buzzer蜂鸣器电气连接：背面引出电缆或背面螺丝端子精度：±1.0%FS(25Pa为±2%FS)长期稳定性：±0.5%FS /Year温漂：＜0.05%FS/°C (零点)，＜0.08%FS/°C (满量程)响应时间：0.5-30s电源：16-28V AC，16-35V DC按键：3个轻触按键防护等级：IP65重量：约340g认证：CE配件：标配1002配件(PVC软管2M)和A-S0配件(含螺丝一组及安装支架3个可满足基本的表面或盘面安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差压变送器
使用说明
一、简介
本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。
采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。
广泛用于石油、化工、冶金、电力、轻工、机械等领域。
可在现场调节零点、满量程。
可配置线性100%指针表或31/2液晶显示表头。
本公司的宗旨是：以质量求生存、以信誉求发展。
四、3051变送器典型安装形式
1.。
也支持外
➢Z键用于进入提示数据设置界面和移位；
➢S键用于进入数据设置界面、增加数字和数据保存。
注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”
键保存设置数据。
2.按键功能
2.1. 输入操作码
2.1.1.操作码及对应功能
现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。
其对应关系为：
2.3. 设置量程下限
2.5. 设置阻尼
2.6. 主变量调零（清零）功能
2.7.设置输出特性
2.9.显示变量设置
液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。
在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。
方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。
更改显示变量过程中，左下角功能码显示“30“。
例子：
假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。
步骤：
修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。
此时，液晶交替显示“主变量”和“电流”。
修改第二个显示变量：当液晶显示“电流”时，按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“百分比”时，松开“S”键，即设置成功。
注意：该功能只有软件版本号为2.5以上的板卡支持；并且用按键调整后“电流”和“主变量”小数点位数自动切换为三位，“百分比”自动切换为一位。
3.恢复出厂设置
如果变送器已经在出厂时，对组态等数据进行了备份，则可以通过按键输入阻尼“05678”来现场恢复数据。
“组态数据备份”：运行HART-CONFIG Tool软件，在“高级功能”下的“附加功能”选项下，点击“数据备份”按钮，即可将变送器的单位、量程、阻尼等信息进行备份。
备份数据的恢复有以下几种方式：
1）通过HART-CONFIG Tool软件，在“仪表组态”下的“输出特性”页面，输入阻尼“5678”，再点击“写入”，可以恢复备份数据。
【提示：写入数据时，
可能提示“通讯失败”，是正常现象，不影响数据的恢复。
因为5678不是有
效的阻尼值】
2）通过HART375手持器进行恢复。
在“详细设置”→“信号状况”→“阻尼”
下输入阻尼“5678”，并写入，可以恢复备份数据。
【提示：写入数据时，可
能提示“通讯失败”，是正常现象，不影响数据的恢复。
因为5678不是有效
的阻尼值】
3）通过按键，在第5项，输入阻尼时，输入“05678”，并保存，将恢复备份数据。
【此操作不影响真正的阻尼值】
大连因斯特科技有限公司差压变送器使用说明书
