水工建筑物等级划分
水工建筑物知识点总结
第一章绪论1.水利枢纽与水工建筑物的基本概念为满足防洪要求，获得灌溉、发电、供水等方面的效益，需要在河流的适宜地段修建不同类型的建筑物，用来控制和分配水流，这些建筑物统称为水工建筑物，而不同类型的水工建筑物组成的综合体称为水利枢纽。
第二章水工建筑物设计综述1.水工建筑物的分类和水工建筑物的分级水工建筑物按承担任务分：挡水建筑物、泄水建筑物、输水建筑物、取水建筑物、整治建筑物（导流堤、护岸、护底等）、专门建筑物（水闸、船闸、升船机等）将水利水电工程根据其工程规模、效益和在国民经济中的重要性分为五等。
水利水电工程的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及在工程中的作用和重要性划分为五级和三级。
2.水利工程的特点（1）工作条件复杂（2）受自然条件制约，施工难度大（3）效益大，对环境影响也大（4）失事后果严重（5）个别性强3.作用效应组合、作用效应分析方法作用：指外界环境对水工建筑物的影响。
主要作用有：重力、水作用、渗透水作用、风及波浪作用、冰及冰冻作用、温度作用、土及泥沙作用、地震作用等作用效应：建筑物对外界作用的响应。
如：应力、变形、振动等荷载：在进行结构分析时，如果一开始即可用一个明确的外力来代表外界环境的影响，则此作用称为荷载，也叫直接荷载。
直接荷载如：自重、水荷载间接荷载：在进行结构分析时，无法用一个明确的外力来表示，其作用及产生的作用效应只能在结构分析中同步求出。
建筑物的作用效应分析方法：○1数学模型：物理模型（模型试验）○2经验类比○3解析法、差分法、有限元第一类正常运用情况下的基本组合、第二类为施工检修组合、第三类为非常情况下的特殊组合作用效应组合4.水工建筑物安全储备的表达方法、设计准则安全储备：1.单一安全系数法； 2.分项系数极限状态设计法极限状态：当整个结构(包括地基)或结构的一部分超过某一特定状态，结构就不能满足设计规定的某种功能要求时，称此种特定状态为该功能的极限状态。

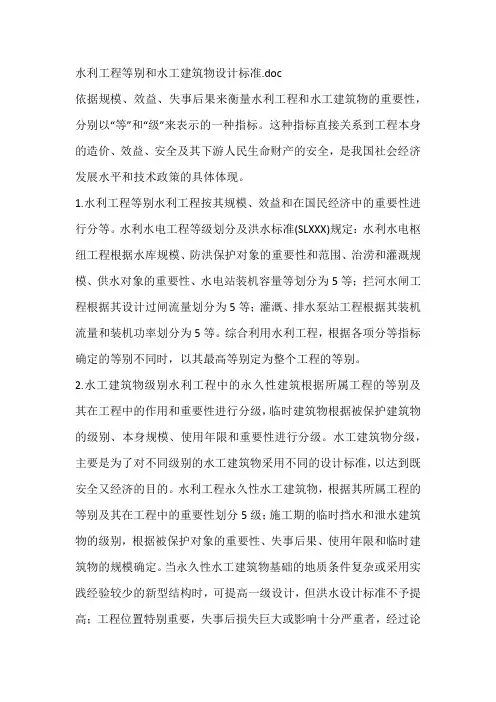

水利工程等别和水工建筑物设计标准
水利工程等别和水工建筑物设计标准.doc依据规模、效益、失事后果来衡量水利工程和水工建筑物的重要性，分别以“等”和“级”来表示的一种指标。
这种指标直接关系到工程本身的造价、效益、安全及其下游人民生命财产的安全，是我国社会经济发展水平和技术政策的具体体现。
1.水利工程等别水利工程按其规模、效益和在国民经济中的重要性进行分等。
水利水电工程等级划分及洪水标准(SLXXX)规定：水利水电枢纽工程根据水库规模、防洪保护对象的重要性和范围、治涝和灌溉规模、供水对象的重要性、水电站装机容量等划分为5等；拦河水闸工程根据其设计过闸流量划分为5等；灌溉、排水泵站工程根据其装机流量和装机功率划分为5等。
综合利用水利工程，根据各项分等指标确定的等别不同时，以其最高等别定为整个工程的等别。
2.水工建筑物级别水利工程中的永久性建筑根据所属工程的等别及其在工程中的作用和重要性进行分级，临时建筑物根据被保护建筑物的级别、本身规模、使用年限和重要性进行分级。
水工建筑物分级，主要是为了对不同级别的水工建筑物采用不同的设计标准，以达到既安全又经济的目的。
水利工程永久性水工建筑物，根据其所属工程的等别及其在工程中的重要性划分5级；施工期的临时挡水和泄水建筑物的级别，根据被保护对象的重要性、失事后果、使用年限和临时建筑物的规模确定。
当永久性水工建筑物基础的地质条件复杂或采用实践经验较少的新型结构时，可提高一级设计，但洪水设计标准不予提高；工程位置特别重要，失事后损失巨大或影响十分严重者，经过论证并报主管部门批准，25级主要永久性水工建筑物可提高一级设计，并按提高后的级别确定洪水设计标准；工程失事后损失不大者，经过论证并报主管部门批准，4级主要永久性水工建筑物可降低一级设计，并按降低后的级别确定洪水设计标准；水库大坝的土石坝高度超过90m的2级建筑物和超过70m的3级建筑物可提高一级设计，洪水设计标准不予提高；水库大坝的混凝土坝、浆砌石坝高度超过30m 的2级建筑物和超过00m的3级建筑物可提高一级设计，洪水设计标准不予提高。

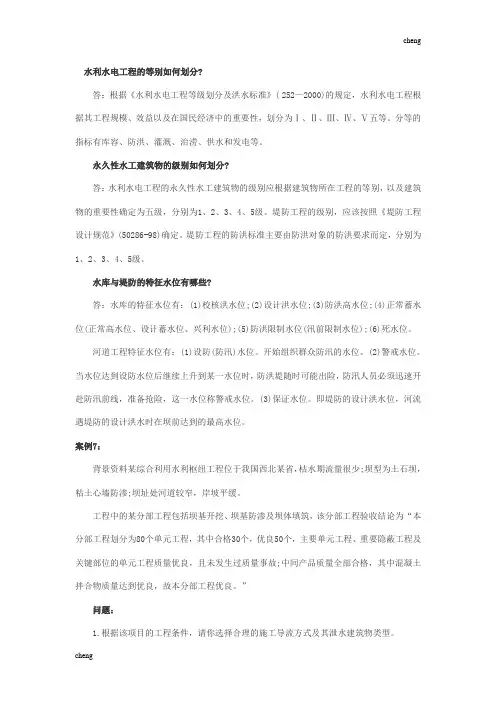

水利水电工程的等别怎样划分
水利水电工程的等别如何划分?答：根据《水利水电工程等级划分及洪水标准》( 252—2000)的规定，水利水电工程根据其工程规模、效益以及在国民经济中的重要性，划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五等。
分等的指标有库容、防洪、灌溉、治涝、供水和发电等。
永久性水工建筑物的级别如何划分?答：水利水电工程的永久性水工建筑物的级别应根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，分别为1、2、3、4、5级。
堤防工程的级别，应该按照《堤防工程设计规范》(50286-98)确定。
堤防工程的防洪标准主要由防洪对象的防洪要求而定，分别为1、2、3、4、5级。
水库与堤防的特征水位有哪些?答：水库的特征水位有：(1)校核洪水位;(2)设计洪水位;(3)防洪高水位;(4)正常蓄水位(正常高水位、设计蓄水位、兴利水位);(5)防洪限制水位(汛前限制水位);(6)死水位。
河道工程特征水位有：(1)设防(防汛)水位。
开始组织群众防汛的水位。
(2)警戒水位。
当水位达到设防水位后继续上升到某一水位时，防洪堤随时可能出险，防汛人员必须迅速开赴防汛前线，准备抢险，这一水位称警戒水位。
(3)保证水位。
即堤防的设计洪水位，河流遇堤防的设计洪水时在坝前达到的最高水位。
案例7：背景资料某综合利用水利枢纽工程位于我国西北某省，枯水期流量很少;坝型为土石坝，粘土心墙防渗;坝址处河道较窄，岸坡平缓。
工程中的某分部工程包括坝基开挖、坝基防渗及坝体填筑，该分部工程验收结论为“本分部工程划分为80个单元工程，其中合格30个，优良50个，主要单元工程、重要隐蔽工程及关键部位的单元工程质量优良，且未发生过质量事故;中间产品质量全部合格，其中混凝土拌合物质量达到优良，故本分部工程优良。
”问题：1.根据该项目的工程条件，请你选择合理的施工导流方式及其泄水建筑物类型。
2.大坝拟采用碾压式填筑，其压实机械主要有哪几种类型?坝面作业分哪几项主要工序?3.大坝施工前碾压实验主要确定哪些压实参数?施工中坝体与混凝土泄洪闸连接部位的填筑，应采取哪些措施保证填筑质量?4.根据水利水电工程有关质量评定规程，质量评定时项目划分为哪几级?5.根据水利水电工程有关质量评定规程，上述验收结论应如何修改?正确答案：答案要点：1.由于该河流枯水期流量很少，坝址处河道较窄，宜选择全段围堰法导流。

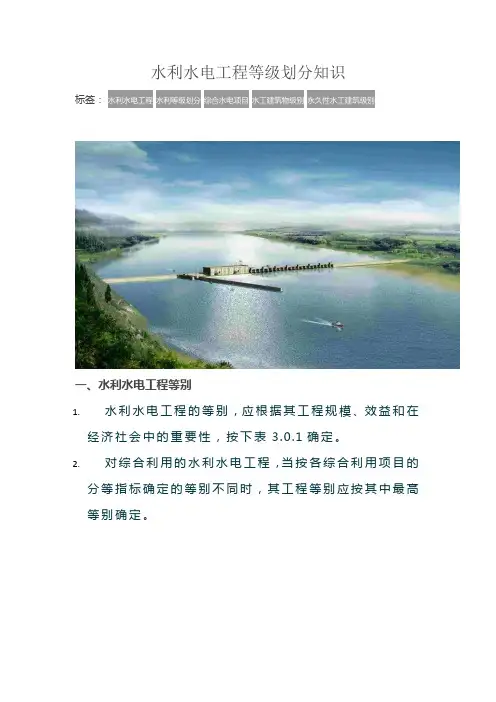

水利水电工程等级划分知识
水利水电工程等级划分知识标签：一、水利水电工程等别1.水利水电工程的等别，应根据其工程规模、效益和在经济社会中的重要性，按下表3.0.1确定。
2.对综合利用的水利水电工程，当按各综合利用项目的分等指标确定的等别不同时，其工程等别应按其中最高等别确定。
二、水工建筑物级别1、一般规定1.1 水利水电工程永久性水工建筑物的级别，应根据工程的等别或永久性水工建筑物的分级指标综合分析确定。
1.2 综合利用水利水电工程中承担单一功能的单项建筑物的级别，应按其功能、规模确定；承担多项功能的建筑物级别，应按规模指标较高的确定。
1.3 失事后损失巨大或影响十分严重的水利水电工程的2～5级主要永久性水工建筑物，经论证并报主管部门批准，建筑物级别可提高一级；水头低、失事后造成损失不大的水利水电工程1～4级主要永久性水工建筑物，经论证并报主管部门批准，建筑物级别可降低一级。
1.4 对2～5级的高填方渠道、大跨度或高排架渡槽、高水头倒虹吸等永久性水工建筑物，经论证后建筑物级别可提高一级，但洪水标准不予提高。
1.5 当永久性水工建筑物采用新型结构或基础的工程地质条件特别复杂时，对2～5级建筑物可提高一级设计，但洪水标准不予提高。
1.6 穿越堤防、渠道的永久性水工建筑物的级别，不应低于相应堤防、渠道的级别。
2、水库及水电工程永久性水工建筑级别2.1 水库及水电站工程的永久性水工建筑物的级别，应根据其所在工程的等别和永久性水工建筑物的重要性，按表4.2.1确定。
2.2 水库大坝按2.1条规定为2级、3级，如坝高超过表4.2.2规定的指标时，其级别可提高一级，但洪水标准可不提高。
2.3 水库工程中最大高度超过200m的大坝建筑物，其级别应为1级，其设计标准应专门研究论证，并报上级主管部门审查批准。
2.4 当水电站厂房永久性水工建筑物与水库工程挡水建筑物共同挡水时，其建筑物级别应与挡水建筑物的级别一致按表4.2.1确定。
当水电站厂房永久性水工建筑物不承担挡水任务、失事后不影响挡水建筑物安全时，其建筑物级别应根据水电站装机容量按表4.2.4确定。
水利工程等级划分
1、水利水电工程分等
2、拦河闸工程分等
3、灌溉、排水泵站工程分等
4、引水枢纽工程分等
5、永久分级
6、大坝分级
7、堤防分级
8、围堰分级
9、洪水频率
山区、丘陵区水利水电工程永久性水工建筑物的洪水标准[重现期(年)]表1F411021-9 项目
水工建筑物级别
1 2 3 4 0
设计1000～500 500～100 100～50 50～30 30～20
校核
土石坝
可能最大洪(PMF。
)
或10000～5000
5000～2000 2000～1000 1000～300 300～200 混凝土坝、
浆砌石坝
5000～2000 2000～1000 1000～500 500～200 200～lOO
10、抗震设防
2．工程抗震设防类别为甲类的水工建筑物，可根据其遭受强震影响的危害性，在基本烈度基础上提高1度作为设计烈度。
3．基本烈度为6度或6度以上地区的坝高超过200m或库容大于100亿m3。
的大型工程，以及基本烈度为7度及7度以上地区坝高超过150m的大(1)型工程，需要做专门的地震危害性分析。

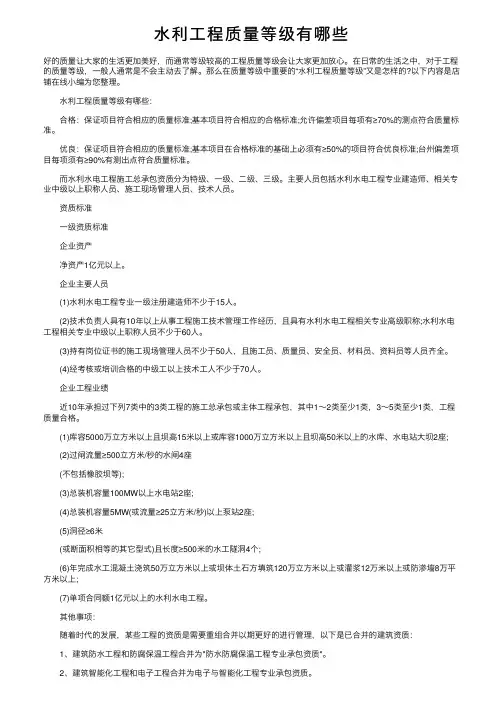

水利工程质量等级有哪些
⽔利⼯程质量等级有哪些好的质量让⼤家的⽣活更加美好，⽽通常等级较⾼的⼯程质量等级会让⼤家更加放⼼。
在⽇常的⽣活之中，对于⼯程的质量等级，⼀般⼈通常是不会主动去了解。
那么在质量等级中重要的“⽔利⼯程质量等级”⼜是怎样的?以下内容是店铺在线⼩编为您整理。
⽔利⼯程质量等级有哪些：合格：保证项⽬符合相应的质量标准;基本项⽬符合相应的合格标准;允许偏差项⽬每项有≥70%的测点符合质量标准。
优良：保证项⽬符合相应的质量标准;基本项⽬在合格标准的基础上必须有≥50%的项⽬符合优良标准;台州偏差项⽬每项须有≥90%有测出点符合质量标准。
⽽⽔利⽔电⼯程施⼯总承包资质分为特级、⼀级、⼆级、三级。
主要⼈员包括⽔利⽔电⼯程专业建造师、相关专业中级以上职称⼈员、施⼯现场管理⼈员、技术⼈员。
资质标准⼀级资质标准企业资产净资产1亿元以上。
企业主要⼈员(1)⽔利⽔电⼯程专业⼀级注册建造师不少于15⼈。
(2)技术负责⼈具有10年以上从事⼯程施⼯技术管理⼯作经历，且具有⽔利⽔电⼯程相关专业⾼级职称;⽔利⽔电⼯程相关专业中级以上职称⼈员不少于60⼈。
(3)持有岗位证书的施⼯现场管理⼈员不少于50⼈，且施⼯员、质量员、安全员、材料员、资料员等⼈员齐全。
(4)经考核或培训合格的中级⼯以上技术⼯⼈不少于70⼈。
企业⼯程业绩近10年承担过下列7类中的3类⼯程的施⼯总承包或主体⼯程承包，其中1～2类⾄少1类，3～5类⾄少1类，⼯程质量合格。
(1)库容5000万⽴⽅⽶以上且坝⾼15⽶以上或库容1000万⽴⽅⽶以上且坝⾼50⽶以上的⽔库、⽔电站⼤坝2座;(2)过闸流量≥500⽴⽅⽶/秒的⽔闸4座(不包括橡胶坝等);(3)总装机容量100MW以上⽔电站2座;(4)总装机容量5MW(或流量≥25⽴⽅⽶/秒)以上泵站2座;(5)洞径≥6⽶(或断⾯积相等的其它型式)且长度≥500⽶的⽔⼯隧洞4个;(6)年完成⽔⼯混凝⼟浇筑50万⽴⽅⽶以上或坝体⼟⽯⽅填筑120万⽴⽅⽶以上或灌浆12万⽶以上或防渗墙8万平⽅⽶以上;(7)单项合同额1亿元以上的⽔利⽔电⼯程。
二建《水利水电工程管理与实务》笔记1
2F310000水利水电工程技术本章围绕水利水电工程建筑物的主要类型,阐述水利水电工程专业技术知识，包括水利水电工程建筑物及建筑材料、施工导流、主体工程施工等三节。
其中“水利水电工程建筑物及建筑材料”概述了水利水电工程施工的相关基础知识，包括水利水电工程建筑物的类型及组成、水利水电工程勘察与测量、水利水电工程建筑材料等;“水利水电工程施工导流"分导流和截流两部分进行阐述;“水利水电工程主体工程施工"对土石方开挖工程、地基与基础工程、土石坝和堤防工程、混凝土工程及机电设备和金属结构安装工程等分别阐述其基本知识、施工内容和技术要求，同时介绍了施工安全技术方面的有关知识。
本章的重点是水利水电工程等级划分及特征水位,工程勘察与测量，施工导流标准与导流方法，围堰、截流的基本方法，土石方开挖技术，土石坝和堤防施工技术,混凝土的生产与运输、浇筑与养护以及钢筋、施工安全技术等.通过对本章的学习，要求应试者全面了解水利水电工程的类型、功能及其组成以及水工建筑材料的类型及其应用、施工测量的仪器及其使用；掌握水利水电工程施工的内容、方法、技术、设备，以及工程质量控制和安全控制要点。
2F311000水利水电工程建筑物及建筑材料2F311010水利水电工程建筑物的类型及组成2F311011掌握水利水电工程等级划分及特征水位一、水工建筑物等级划分(一）水利水电工程等级划分根据《水利水电工程等级划分及洪水标准》(SL 252—2000)的的规定,水利水电工程根据其工程规模、效益以及在国民经济中的重要性，划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五等,适用于不同地区、不同条件下建设的防洪、灌溉、发电、供水和治涝等水利水电工程，见表2F311011-1。
对于综合利用的水利水电工程，当按各分项利用项目的分等指标确定的等别不同时，其工程等别应按其中的最高等别确定。
(二）水工建筑物的级别划分水利水电工程中水工建筑物的级别,反映了工程对水工建筑物的技术要求和安全要求。
水闸工程等别及建筑物级别
水闸工程等级划分及建筑物级别
工程等别及建筑物级别
平原区水闸枢纽工程应根据水闸最大过闸流量及其防护对象的重要性划分等别，其等别应按表1确定。
规模巨大或在国民经济中占有特殊重要地位的水闸枢纽工程，其等别应经论证后报主管部门批准确定。
表1 平原区水闸枢纽工程分等指标
工程等别ⅠⅡⅢⅣⅤ
规模大（1）型大（2）型中型小（1）型小（2）型最大过闸流量（m3/s）≥50005000~1000 1000~100 100~20 <20
防护对象的重要性特别重要重要中等一般—注当按表列最大过闸流量及防护对象重要性分别确定的等别不同时，工程等别应经综合分析确定。
水闸枢纽中的水工建筑物应根据其所属枢纽工程等别、作用和重要性划分级别，其级别应按表2确定。
表2 水闸枢纽建筑物级别划分
工程等别
永久性建筑物级别
临时性建筑物级别主要建筑物次要建筑物
Ⅰ 1 3 4
Ⅱ 2 3 4
Ⅲ 3 4 5
Ⅳ 4 5 5
Ⅴ 5 5 —山区、丘陵区水利水电枢纽中的水闸，其级别可根据所属枢纽工程的等别及水闸自身的重要性按上表2确定。
山区、丘陵区水利水电枢纽工程等别应按国家现行的SL252—2000《水利水电工程等级划分及洪水标准》的规定确定。
灌排渠系上的水闸，其级别可按现行的GB50288—99《灌溉与排水工程设计规范》的规定确定。
对失事后造成巨大损失或严重影响，或采用实践经验较少的新型结构的2~5级主要建筑物，经论证并报主管部门批准后可提高一级设计；对失事后造成损失不大或影响较小的1~4
-1-
级主要建筑物，经论证并报主管部门批准后可降低一级设计。
标签：水闸等级划工程等别建筑物级别
-2-。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水工建筑物等级划分：
水利水电工程分等指标
拦河水闸工程分等指标
拦河水闸工程分等指标
灌溉、排水泵站分等指标
灌溉、排水泵站分等指标
水库特征水位
1.校核洪水位：水库遇大坝的校核洪水时在坝前达到的最高水位。
2.设计洪水位：水库遇大坝的设计洪水时在坝前达到的最高水位。
3.防洪高水位：水库遇下游保护对象的设计洪水时在坝前达到的最高水位。
4.防洪限制水位(汛前限制水位)：汛期允许兴利的上限水位，也是汛期防洪运用时的起
调水位。
5.死水位。水库在正常运用的情况下，允许消落到的最低水位。
6.正常蓄水位(正常高水位、设计蓄水位、兴利水位)。水库在正常运用的情况下，为满
足设计的兴利要求在供水期开始时应蓄到的最高水位。
