公差7—18(不印刷)详解
公差资料

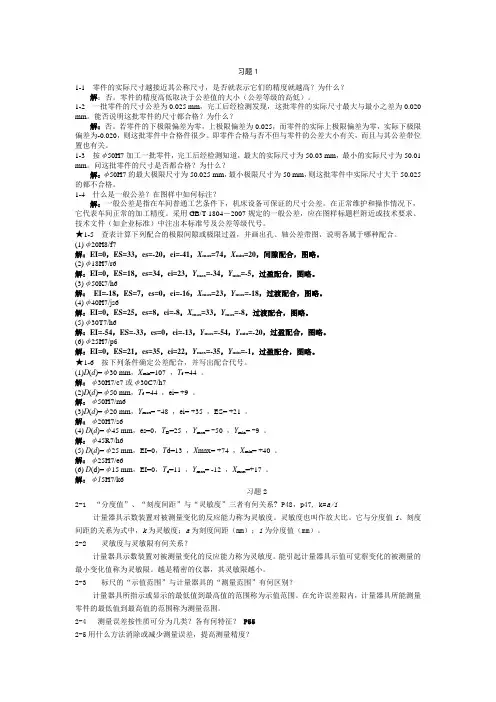

习题11-1 零件的实际尺寸越接近其公称尺寸，是否就表示它们的精度就越高？为什么？解：否。
零件的精度高低取决于公差值的大小（公差等级的高低）。
1-2 一批零件的尺寸公差为0.025 mm，完工后经检测发现，这批零件的实际尺寸最大与最小之差为0.020 mm。
能否说明这批零件的尺寸都合格？为什么？解：否。
若零件的下极限偏差为零，上极限偏差为0.025，而零件的实际上极限偏差为零，实际下极限偏差为-0.020，则这批零件中合格件很少。
即零件合格与否不但与零件的公差大小有关，而且与其公差带位置也有关。
1-3 按φ50H7加工一批零件，完工后经检测知道，最大的实际尺寸为50.03 mm，最小的实际尺寸为50.01 mm。
问这批零件的尺寸是否都合格？为什么？解：φ50H7的最大极限尺寸为50.025 mm，最小极限尺寸为50 mm，则这批零件中实际尺寸大于50.025的都不合格。
1-4 什么是一般公差？在图样中如何标注？解：一般公差是指在车间普通工艺条件下，机床设备可保证的尺寸公差。
在正常维护和操作情况下，它代表车间正常的加工精度。
采用GB/T 1804－2007规定的一般公差，应在图样标题栏附近或技术要求、技术文件（如企业标准）中注出本标准号及公差等级代号。
★1-5 查表计算下列配合的极限间隙或极限过盈，并画出孔、轴公差带图，说明各属于哪种配合。
(1)φ20H8/f7解：EI=0，ES=33，es=-20，ei=-41，X max=74，X min=20，间隙配合，图略。
(2)φ18H7/r6解：EI=0，ES=18，es=34，ei=23，Y max=-34，Y min=-5，过盈配合，图略。
(3)φ50K7/h6解：EI=-18，ES=7，es=0，ei=-16，X max=23，Y max=-18，过渡配合，图略。
(4)φ40H7/js6解：EI=0，ES=25，es=8，ei=-8，X max=33，Y max=-8，过渡配合，图略。
简明机械实用手册说明书
简明机械实用手册杨晓辉 主编北 京内 容 简 介 本书共由七篇构成，内容包括数学、物理和力学等理论基础知识，工程材料，制图、公差与配合及表面粗糙度等常用标准，机构与传动及机械零件等机械基础和设计资料，机械制造理论、工艺和检测等，流体力学、液压气动、泵和风机等流机机械，热力学与内燃机以及空调技术。
既有理论知识和机械设计资料，又有生产现场操作指导，并收录了一些较成熟的新技术和现代加工方法。
书中收录的标准和资料为最新的，叙述简明扼要，注重实际应用。
本书几乎涵盖了机械工程技术与设计的所有内容，是一部综合性的简明实用机械工程工具书。
本书主要是为从事机械工程的各层面人员，提供带有共性的基础理论知识、技术知识、常用基本数据和设计资料，在研究和处理本专业及相关专业的各种技术问题时，起备查、提示和启发作用。
读者可以是初学者和中等技术人员，也可供机械类院校的师生参考阅读。
图书在版编目（CIP）数据 简明机械实用手册／杨晓辉主编．—北京：科学出版社，２００６ ISBN７ ０３ ０１７１７３ X Ⅰ．简…Ⅱ．杨… Ⅲ．机械学 手册 Ⅳ．T H１１ ６２ 中国版本图书馆CIP数据核字（２００６）第０４０９３５号责任编辑：赵方青 崔炳哲／责任制作：魏 谨责任印制：刘士平／封面设计：戴海燕北京东方科龙图文有限公司 制作ht tp：／／w w w．o kbook．com．c n 出版北京东黄城根北街１６号邮政编码：１００７１７http：／／w w w．sciencep．com 印刷科学出版社发行 各地新华书店经销２００６年８月第 一 版 开本：A５（８９０×１２４０）２００６年８月第一次印刷印张：３６１／２印数：１—４０００字数：１１４３０００前 言机械制造业是国民经济的基础性产业，也是国民经济的装备产业，承担着为国民经济各部门、各行业提供技术装备和生产工具的任务。
它的发展直接影响到国民经济各部门的发展，也影响到国计民生和国防力量的加强。
公差配合——精选推荐
配合公差配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。
配合公差的等级与公差带公差等级的选择与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。
与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。
对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。
公差带的选择当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷 0.06C ＜P≤ 0.12C 重载荷 0.12C＜P1) 轴公差带安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。
就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。
静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。
2)外壳孔公差带安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。
选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。
当量径向载荷的大小也影响外圈的配合选择。
3) 轴承座结构形式的选择滚动轴承的轴承座除非有特别需要，一般多采用整体式结构，剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过盈配合，如k5、k6、m5、m6、n6等，但过盈量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过盈配合。
机械制图基础知识,公差配合与技术测量技术,标准公差和基本偏差精选全文

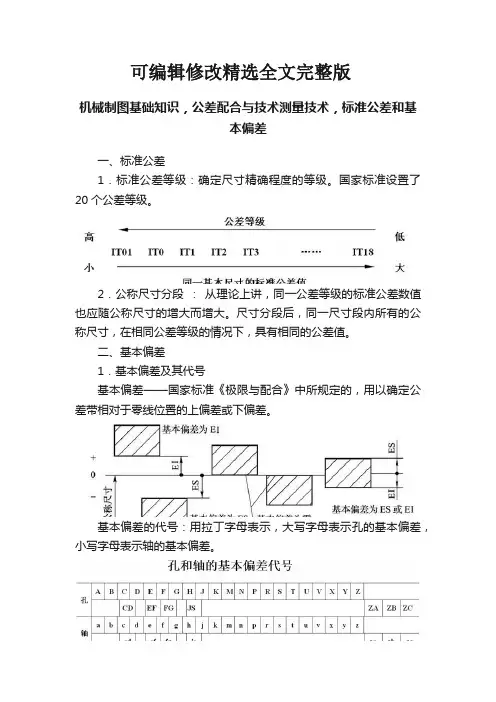

可编辑修改精选全文完整版机械制图基础知识，公差配合与技术测量技术，标准公差和基本偏差一、标准公差1．标准公差等级：确定尺寸精确程度的等级。
