美国标准管螺纹
【常用国标美标螺纹及底孔直径】

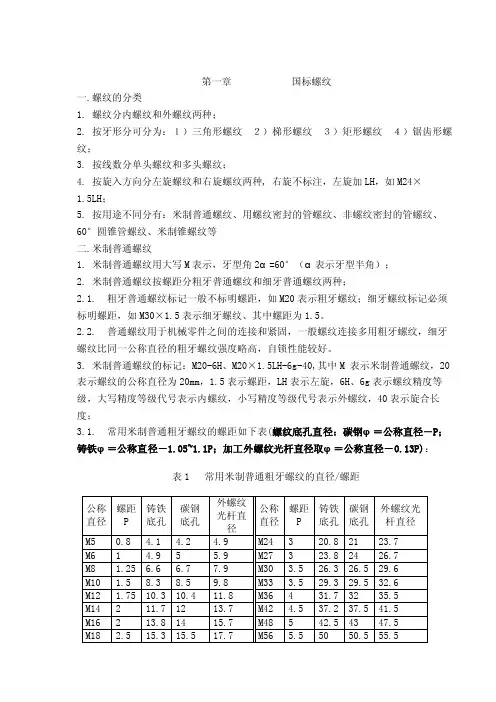

第一章国标螺纹一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
公制英制美制螺纹标准叫法
公制英制美制螺纹标准叫法编辑：信耐精密工具BSPT/NPTBSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1：16的锥度1、BSPBSP是英制管螺纹.不过,有., ., .之分..是锥管螺纹,用于密封接合..是平行管螺纹,用于密封接合,只有内螺纹,与.的外螺纹嵌合..为平行管螺纹,用于一般的接合.光知道BSP,可不能乱加工.最好再做详细确认.要不然漏了油或者煤气什么的,麻烦大了.2、G/BSPP螺纹G与螺纹BSPP一样,均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种BSP螺纹的特点及表示法两种,BSPP管螺纹和BSPT55度角锥管螺纹,与美制60度角锥管螺纹NPT相对,互不兼容4、 G螺纹与Rp螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别吗能否通用G螺纹与Rp螺纹都是55°圆柱管螺纹.只是国别组织不同而产生了不同的代号而已.G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号R是内螺纹、K是外螺纹；TPYБ是前苏联的代号；Rp是ISO的代号.---------------------------BSPT和BSP 是英国规格的锥度螺纹.NPT 是美国规格的锥度螺纹.PT 是日本的旧JIS规格锥度螺纹,相当于ISO规格的R,Rc.代号前面的数字表示每一英寸的螺纹数.DIN2999 是欧洲主要是德国的管道用螺纹.一、NPT牙NPT就是一般用途的美国标准锥管螺纹.其中N表示National American美国国家标准,P表示PIPE管子,T表示TAPER锥形,牙型角为60°.这种管螺纹在北美地区常用,或在使用ANSI规范中经常看到.国家标准可查阅 GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦二、PT牙PT牙为英制锥螺纹,牙型角为55°,密封中最常用.多用在欧洲和英联邦国家,其实在台湾日本JIS规范也走英制规范,而中国其实也是使用英制螺牙.属惠氏螺纹家族.国家标准可查阅 GB/T7306-2000.英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严重的降低所切螺纹外径管子的强度.另外,在实际配小管径管路中,常使用NIPPLE,目的就是外购来的NIPPLE壁厚相对较厚,能保证攻牙部份的强度,同时主管路又不需要厚管壁,这样是为了节约成本.PF牙是管用平行螺纹.我必须注意：在做JIS规范中须使用PT牙哦三、其它G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001G是管螺纹的统称Guan,55,60度的划分属于功能性的,俗称管圆.即螺纹由一圆柱面加工而成.ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度.公制螺纹用公制单位, 美英制螺纹用英制单位.管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种.公称直径是指所连接的管道直径,显然螺纹大径比公称直径大.1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸.四、索性再来一些,一次喂到饱1、英寸制统一螺纹的识别英寸制统一螺纹,在英寸制国家广泛采用,该类螺纹分三个系列：粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN.标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16 UNC—2A细牙系列 3/8—24 UNF—2A特细牙系列 3/8—32 UNFF—2A定螺距系列 3/8—20 UN—2A第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以,即3/8×=；第二、三位数字16、24、32、20为每英寸牙数在长度上的牙数；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级.2 、55°圆柱管螺纹的转化55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体经、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表对照表中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表.国别代号中国 G日本 G、PF英国 BSP、BSPP法国 G德国 R内螺纹、K外螺纹前苏联 G、TPУБISO Rp3、55°圆锥管螺纹的转化55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1：16的锥度.该系列螺纹在世界上应用广泛,它的代号,各国规定不同,见下表.按下表中的国外代号转化为我国代号.国别代号中国 ZG、R外螺纹英国 BSPT、 R外螺纹、Rc内螺纹法国 G外螺纹、R外螺纹德国 R外螺纹日本 PT、RISO R外螺纹、Rc内螺纹4、60°圆锥管螺纹的转化60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹,此系列螺纹在我国机床行业和美国、前苏联应用.它的代号,我国过去规定为K,后来规定为Z,现在改为NPT.螺纹代号对照表见下表.国别代号中国 Z旧 NPT新美国 NPT苏联 B5、55°梯形螺纹的转化梯形螺纹是指牙型角为30°的米制梯形螺纹.该系列螺纹,国内外比较统一,其代号也相当一致,螺纹代号见下表.国别代号中国 T旧Tr新ISO Tr德国 Tr前苏联 Tr五、再来个螺纹种类,可能和上面有重复,但是不管了,先收集起来再说啦依螺纹用途不同可分为：1、国际公制标准螺纹International Metric Thread System：我国国家标准CNS 采用之螺纹.牙顶为平面,易於车削,牙底则为圆弧形,以增加螺纹强度.螺纹角为60 度,规格以M 表示.公制螺纹可分粗牙及细牙二种.表示法如.M：代号、8：公称直径、：螺距.2、美国标准螺纹American Standard Thread：螺纹顶部与根部皆为平面,强度较佳.螺纹角亦为60 度,规格以每英寸有几牙表示.此种螺纹可分为粗牙NC；细牙NF；特细牙NEF三级.表示法如1/2-10NC.1/2：外径；10：每寸牙数；NC代号.3、统一标准螺纹Unified Thread：由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹.螺纹角亦为60 度,规格以每英寸有几牙表示.此种螺纹可分为粗牙UNC；细牙UNF；特细牙UNEF.表示法如1/2-10UNC.1/2：外径；10：每寸牙数；UNC代号4、V形螺纹Sharp V Thread：顶部与根部均成尖状,强度较弱,亦坏不常使用.螺纹角为60 度.5、惠式螺纹Whitworth Thread：英国国家标准采用之螺纹.螺纹角为55 度,表示符号为‘W’.适用于滚压法制造.表示法如W1/2-10.1/2：外径；10：每寸牙数；W代号.6、圆螺纹Knuckle Thread：为德国DIN 所定之标准螺纹.适用于灯泡、橡皮管之连接.表示符号为‘Rd’.7、管用螺纹Pipe Thread：为防止泄漏用的螺纹,经常用于气体或液体之管件连结.螺纹角为55 度,可分为直管螺纹代号为‘.、和斜管螺纹代号为‘,其锥度为1：16,即每尺3/4 寸.8、方螺纹Square Thread：传动效率大,仅次於滚珠螺纹,而磨损后无法用螺帽调整,为其缺点.一般用於虎钳之螺杆及起重机之螺纹.9、梯形螺纹Trapezoidal Thread：又称爱克姆螺纹.传动效率较方螺纹稍小,但磨损后可用螺帽调整.公制之螺纹角为30 度、英制之螺纹角为29 度.一般用于车床之导螺杆.表示符号为‘Tr’.10、锯齿形螺纹Buttress Thread：又称斜方螺纹,只适于单方向传动.如螺旋千斤顶、加压机等. 表示符号为‘Bu’.11、滚珠螺纹：为传动效率最好之螺纹,其制造困难,成本极高,乃用於精密之机械上.如数控工具机之导螺杆.英制螺栓之表示法：LH 2N 5/8 × 3 - 13 UNC-2A1LH为左螺纹 RH为右螺纹,可省略 .22N双线螺纹.35/8 英制螺纹,外径 5/8 ’.43 螺栓长度3’ .513 螺纹每寸牙数13 牙.6UNC统一标准螺纹粗牙.72 级配合,外螺纹3：紧配合；2：中配合；1：松配合 A:外螺纹可省略 B:内螺纹㈠、英制螺纹：英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为「每寸牙数」,恰等于螺距之倒数.例如每寸8 牙之螺纹,其螺距为1/8 寸.trtd 一、英制螺纹螺纹牙型角55度Thread of British standard Thread pitch shape angle 55°BSW－－－－英国标准惠氏螺纹粗牙British Standard Whitworth Thread CoarseBSF－－－－英国标准惠氏螺纹细牙British Standard Whitworth Thread FineG－－－－直管螺纹外螺纹分A、B两面级、丝锥分G、G－DStraight pipe thread Outsidethread in A\B: taps in G、G－DR－－－－锥管外螺纹旧代号ZG;KGOutside paper pipe thread Old thread code ZG,KGRC－－－－锥管内螺纹旧代号ZG;KGInside taper pipe thread Old thread code ZG,KG㈡、美制螺纹螺纹牙型角60度Thread of American standard Thread pitch shape angle 60°UNC－－－－统一制粗牙螺纹代替NCUnified coarse pitch thread Instead of NCUNF－－－－统一制细牙螺纹代替NFUnified fine pitch thread Instead of NFUNEF－－－－统一制超细牙螺纹Unified superfine pitch threadUN－－－－－统一制不变螺距螺纹Unified threadUNS－－－－统一制特殊螺纹Unified Special threadNPT－－－－一般用途锥管螺纹旧代号Z;KTaper pipe thread for general purpose Oldthread code Z,KNPSC－－－－管接头直管内螺纹Internal straight pipe thread for connectionNPSM－－－－设备上自由配合,机械连接用直管螺纹Straight pipe thread for general purposeNPTF－－－－干密封锥管螺纹Dryseal taper pipe threadNPSF－－－－干密封燃油直管螺纹Dryseal straight pipe internal threadNGT－－－－气瓶用锥螺纹Special thread for gas cylinder㈢、米制螺纹Metric threadZM－－－－－米制锥管螺纹 Metric taper pipe thread㈣、其它螺纹Other threadsSM－－－－缝纫机螺纹Thread for sewing machinePZ－－－－气瓶用锥螺纹Special thread for gas cylinder 5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread螺纹代号说明示例：Explanation of thread code. e. g.1/4－20UNC1/4－公称直径1/4" nominal dia. 1/4"20－每寸20牙twenty teeth per inchUNC－美标统一制粗牙螺纹unified coarse pitch thread------------------------------螺纹用途分类①、英制螺纹螺纹牙型角55°BSW――――英国标准惠氏螺纹粗牙BSF ―――英国标准惠氏螺纹细牙BA ―――英国协会螺纹G―――――直管螺纹外螺纹分两级；丝锥分G. G-D R―――――锥管外螺纹旧代号ZG;KGRC――――锥管内螺纹旧代号ZG;KGRP――――直管内螺纹与锥管外螺纹R连接②、美制螺纹螺纹牙型角60°UNC―――――统一制粗牙螺纹代替NCUNF―――――统一制细牙螺纹代替NFUNEF――――统一制超细牙螺纹UN―――――统一制不变螺距螺纹UNS―――――统一制特殊螺纹NBUTT――――锯齿螺纹NPT―――――一般用途用锥管螺纹旧代号Z；K NPSC――――管接头直管内螺纹NPTR――――导杆连接用锥管螺纹NPSM――――设备上自由配合,机械连接用直管螺纹NPSL―――――带锁紧螺母的松配合机械连接用直管螺纹NPSH―――――软管接头螺纹NH――――――消防软管接头螺纹NPTF―――――干密封锥管螺纹NPSF―――――干密封燃油直管内螺纹NPSI―――――干密封普通直管内螺纹ANPT―――――航空用美国牙型锥管螺纹F－PTF 干密封细牙锥管螺纹PTF－SAE SHORT――干密封SAE短锥管螺纹NGO―――――气瓶出口螺纹NGT―――――气瓶用锥螺纹NGS―――――气瓶用直螺纹SGT―――――气瓶用特殊锥螺纹－19UNS 安全装置螺纹ACME―――――梯形螺纹螺纹牙型角29°G―――――――一般用途梯形螺纹C―――――――对中梯形螺纹STUB ACME――标准短牙梯形螺纹③、米制螺纹M―――――――米制螺纹ZM――――――米制锥管螺纹Tr―――――――梯形锥螺纹旧代号T④、其他螺纹SM―――――――缝纫机螺纹PZ―――――――气瓶锥螺纹PG―――――――气瓶直螺纹TBG――――――石油油管螺纹5V1至20V1―――气门芯螺纹PF―――――――日本圆柱管螺纹PT―――――――日本圆锥管螺纹NPT 是 American National Standard Taper Pipe Thread 的一种,属于美国标准的60 度锥管螺纹,缩写N=National American Standard,P=Pipe,T= Taper,国家标准可查阅 GB/T12716-1991。
管螺纹标准
NPT，PT，G 都是管螺纹．NPT 是属于美国标准的60°锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-2002m。
PT 是55°密封圆锥管螺纹，属惠氏螺纹一种，多用于欧洲国家．锥度为1:16．国家标准可查阅GB/T7306-2000。
（多用于高温、高压系统和润滑系统）G 是55°非螺纹密封管螺纹，属惠氏螺纹一种．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001（多用于压力为1.57MPa以下的水、煤气管道）。
G 就是管螺纹的统称，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，国标标注为Rc（锥内管螺纹）。
G螺纹与Rp螺纹都是55°圆柱管螺纹。
Rp是ISO的代号。

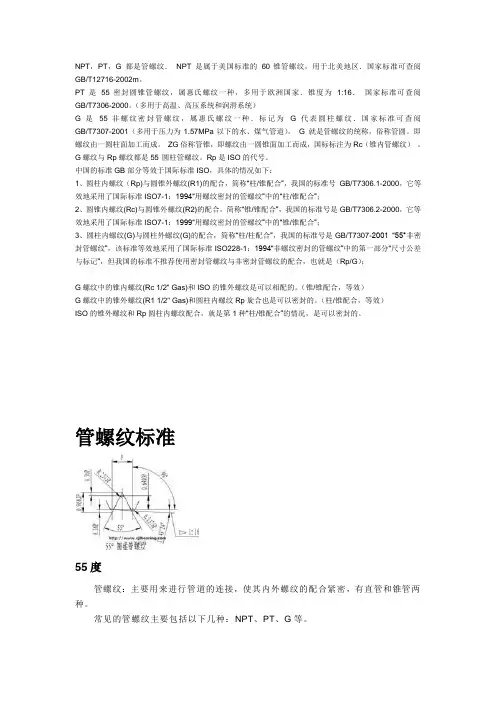

中国的标准GB部分等效于国际标准ISO，具体的情况如下：1、圆柱内螺纹（Rp)与圆锥外螺纹(R1)的配合，简称“柱/锥配合”，我国的标准号GB/T7306.1-2000，它等效地采用了国际标准ISO7-1：1994“用螺纹密封的管螺纹”中的“柱/锥配合”；2、圆锥内螺纹(Rc)与圆锥外螺纹(R2)的配合，简称“锥/锥配合”，我国的标准号是GB/T7306.2-2000，它等效地采用了国际标准ISO7-1：1999“用螺纹密封的管螺纹”中的“锥/锥配合”；3、圆柱内螺纹(G)与圆柱外螺纹(G)的配合，简称“柱/柱配合”，我国的标准号是GB/T7307-2001 “55°非密封管螺纹”，该标准等效地采用了国际标准ISO228-1：1994“非螺纹密封的管螺纹”中的第一部分“尺寸公差与标记”，但我国的标准不推荐使用密封管螺纹与非密封管螺纹的配合，也就是（Rp/G）；G螺纹中的锥内螺纹(Rc 1/2" Gas)和ISO的锥外螺纹是可以相配的。
（锥/锥配合，等效）G螺纹中的锥外螺纹(R1 1/2" Gas)和圆柱内螺纹Rp旋合也是可以密封的。
密封管螺纹标准尺寸表

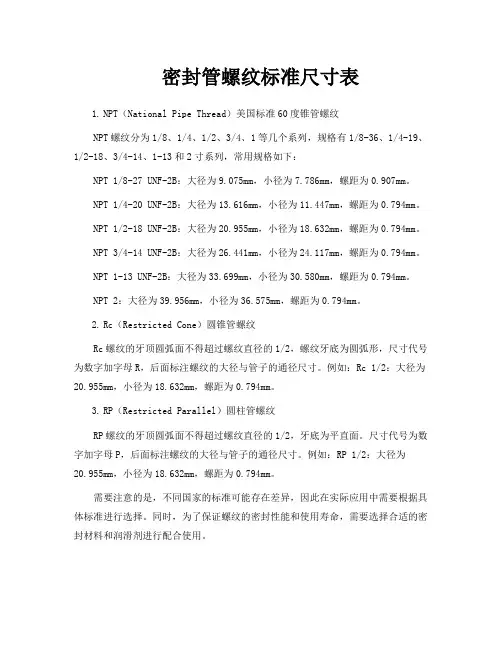

密封管螺纹标准尺寸表1.NPT（National Pipe Thread）美国标准60度锥管螺纹NPT螺纹分为1/8、1/4、1/2、3/4、1等几个系列，规格有1/8-36、1/4-19、1/2-18、3/4-14、1-13和2寸系列，常用规格如下：NPT 1/8-27 UNF-2B：大径为9.075mm，小径为7.786mm，螺距为0.907mm。
NPT 1/4-20 UNF-2B：大径为13.616mm，小径为11.447mm，螺距为0.794mm。
NPT 1/2-18 UNF-2B：大径为20.955mm，小径为18.632mm，螺距为0.794mm。
NPT 3/4-14 UNF-2B：大径为26.441mm，小径为24.117mm，螺距为0.794mm。
NPT 1-13 UNF-2B：大径为33.699mm，小径为30.580mm，螺距为0.794mm。
NPT 2：大径为39.956mm，小径为36.575mm，螺距为0.794mm。
2.Rc（Restricted Cone）圆锥管螺纹Rc螺纹的牙顶圆弧面不得超过螺纹直径的1/2，螺纹牙底为圆弧形，尺寸代号为数字加字母R，后面标注螺纹的大径与管子的通径尺寸。
例如：Rc 1/2：大径为20.955mm，小径为18.632mm，螺距为0.794mm。
3.RP（Restricted Parallel）圆柱管螺纹RP螺纹的牙顶圆弧面不得超过螺纹直径的1/2，牙底为平直面。
尺寸代号为数字加字母P，后面标注螺纹的大径与管子的通径尺寸。
例如：RP 1/2：大径为20.955mm，小径为18.632mm，螺距为0.794mm。
需要注意的是，不同国家的标准可能存在差异，因此在实际应用中需要根据具体标准进行选择。
同时，为了保证螺纹的密封性能和使用寿命，需要选择合适的密封材料和润滑剂进行配合使用。
NPT,PT,G管螺纹的区别 及螺纹标准
BSPP(即PF)英制直螺纹,BSP指的是一种英国标准管螺纹，为55度角
11、英制管螺纹
英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）.
注：内外螺纹的有效螺纹长度应不小于基准距离加装配余量之和。
管螺纹资料
1、BSP是英制管螺纹。不过，有BSP.Tr., BSP.PI., BSP.F.之分。
BSP.Tr.是锥管螺纹，用于密封接合。BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹，用于一般的接合。
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位， 美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
光知道BSP，可不能乱加工。最好再做详细确认。要不然漏了油或者煤气什么的，麻烦大了。
2、 螺紋G與螺紋BSPP
一样，均为英制圆柱管螺纹代号 牙型角55度
3、英制螺纹有几种？BSP螺纹的特点及表示法？
两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）
Rc－－表示圆锥内管螺纹；
pt螺纹
NPT牙、PT牙、管螺纹的区别一、NPT牙NPT就是一般用途的美国标准锥管螺纹。
其中N表示National(American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
国家标准可查阅 GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。
属惠氏螺纹家族。
国家标准可查阅GB/T7306-2000。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE 壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。
PF牙是管用平行螺纹。
我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
四、索性再来一些，一次喂到饱1、英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
NPT,NPTF,PT,G各种螺纹的区别
NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．1、NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹（牙型角为60°、螺纹锥度为1：16的管螺纹），用于北美地区．国家标准可查阅国家标准GB/T12716-1991（我国过去规定为K，后来规定为Z，现在改为NPT）；2、NPT ：美制一般用途圆锥管螺纹（密封）NPTF：美制干密封圆锥管螺纹使用时前者可以在螺纹副内填加密封介质，而后者则完全依靠螺纹自身形成密封，螺纹间无任何密封介质。
所以前者属于经济型螺纹，产品设计中常用，而干密封管螺纹则规定了较为严格的公差，属精密型螺纹，仅用在特殊场合。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样（螺纹牙高不一样。
NPT可能有过盈也可能有间隙，但NPTF没有间隙；NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。
）3、PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-20004、G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于８分，1/4 英寸就是２分，如此类推5、G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
6、ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc7、公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
美国标准管螺纹(National Pipe Tapered)
NPT代表美国标准管螺纹(National Pipe Tapered) ，NPTF则是干密封式美国标准管螺纹。
两者基本牙型是一样的，不同点是：∙螺纹牙高不一样。
NPT可能有过盈也可能有间隙，但NPTF没有间隙；∙NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；∙NPT有右旋也有左旋，NPTF只有右旋一种旋向。
NPTF NPTM螺纹是什么意思？NPT：National (American) Pipe Thread美国管螺纹。
F：Female内螺纹。
M：Male外螺纹。
国家螺纹管标准ANSI B1.20.1Characteristics of NPT (also known as ANSI/ASME B1.20.1 Pipe Threads, General Purpose):该标准规定:tapered thread 1o 47' 锥形螺纹1度47分truncation of roots and crests are flat 顶部和根部的截断面是平的60o thread angle 60度的螺纹断面角pitch is measured in threads per inch 单位罗纹数以每英寸计算Note! Pipe sizes do not refer to any physical dimensions. The outside diameter of a pipe or fitting must be measured and compared to a table for size identification. A 3/4" NPT pipe thread has an outside diameter - OD - of 1.050 inches.备注：管的尺寸不是指物理容积。
管的外部直径和属性必须以下面这个表格来确定。
例如：一个标准为3/4" NPT的管外部直径为1.050英寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美国标准管螺纹一. 标准：ANSI B1.20.1美国标准管螺纹。
美国标准管螺纹不仅用于压力较低的水、煤气管道，也同时用于高温、高压系统。
就管螺纹而言，目前在世界范围内形成了以ISO标准为一方，以美国标准为另一方的两大管螺纹标准体系。
二. 螺纹类型1. 基本牙型：牙型角60°。
锥度1：16。
牙型为平顶平底。
2. 基本类型NPT 一般用途的美国标准锥管螺纹NPSC 管接头用美国标准直管螺纹NPTR 导杆连接用美国标准锥管螺纹NPSM 设备上的自由配合机械连接用美国标准直管螺纹NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的UNS——薄壁管用特殊统一螺纹三. 一般用途的锥管螺纹NPT1. 标记：3/8-18NPT。
2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。
3. 常用螺纹尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83四. 管接头用直管内螺纹NPSF1. 该螺纹与标准锥管螺纹装配时，能形成耐压密封连接，但只在压力较低的情况下才采用。
2. 标记示例：1/8-27NPSF3. 常用螺纹尺寸五. 导杆连接用锥管螺纹NPTR1. NPTR螺纹的牙型与标准锥管螺纹是一样的。
导杆连接要求用内、外锥螺纹形成一个刚性的机械螺纹连接。
2. 标记示例：1/2-14NPTR3. 常用螺纹尺寸六. 机械连接用直管螺纹NPSM、NPSL1. 设备上自由配合的机械连接，内、外螺纹均采用NPSM螺纹；带锁紧螺母的松配合机械连接，内、外螺纹均采用NPSL螺纹。
2. 标记示例：1/8-27NPSM1/8-27NPSL3. 常用螺纹尺寸七. 薄壁管用特殊统一螺纹UNS1. 对一般用途的薄壁管，推荐采用27牙系列、1/4至1英寸的特殊统一螺纹UNS，螺纹等级为2A和2B级。
UNS螺纹牙型采用统一螺纹牙型。
2. 标记示例：1/4-27UNS-2A3. 常用螺纹尺寸4. 完整螺纹的最小长度=1/3基本大径+0.185英寸（5牙）。
第三章干密封式美国标准管螺纹一. 标准：ANSI B1.20.3 干密封式美国标准管螺纹1. 干密封式管螺纹主要用于冷却器、船舶、汽车及飞机的燃油和润滑油管路接头、加油放油塞、军用毒气弹等。
2. 干密封式管螺纹的特点是控制牙顶和牙底的削平量，以保证牙顶牙底外金属和金属的接触首先发生或与侧面接触同时发生。
牙顶和牙底的接触可以防止螺纹渗漏，并保证在不使用润滑剂和密封填料的情况下形成密封紧密连接。
3. 干密封式内管螺纹可以是圆柱形的，也可以是圆锥形的。
而干密封式外管螺纹仅有圆锥形一种。
所有干密封式管螺纹均为右螺纹。
二. 干密封式螺纹（NPTF）与标准管螺纹（NPT）相同点是：两者型一样。
不同点是：1. 螺纹牙高h不一样。
NPTF内、外螺纹之间没有间隙，而NPT的内、外螺纹之间可能有过盈也可能有间隙。
2. NPT内、外螺纹均为圆锥形，而NPTF外螺纹为圆锥形，内螺纹有圆锥形和圆柱形两种。
3. NPT有右旋和左旋两种螺纹，而NPTF只有一种右旋螺纹。
4. ISO标准中没有与美国干密封式管螺纹对应的标准。
我国的米制锥螺纹（GB/T1415-92）与美国干密封式管螺纹概念相近。
三. 干密封式管螺纹的四种类型：1. 干密封式美国标准管螺纹NPTF2. 干密封式SAE短锥管螺纹PTF-SAE SHORT3. 干密封式美国标准燃油用直管内螺纹NPSF4. 干密封式美国标准普通直管内螺纹NPSI5. 各种类型的标准干密封螺纹的推荐搭配关系干密封外螺纹与其相配的干密封内螺纹NPTF（锥）外螺纹 NPTF（锥）内螺纹 PTF-SAE SHORT（锥）内螺纹 NPSF（直）内螺纹 NPSI（直）内螺纹PTF-SAE SHORT（锥）外螺纹 NPSI（直）内螺纹 NPTF（锥）内螺纹四. 1型干密封式锥管螺纹NPTF1. 该螺纹系列适用于完整螺纹长度内的外螺纹和内螺纹。
实际上它对各种类型的管路连接都适用。
这种螺纹具有较高的强度和良好和密封性，在具有薄截面的脆硬材料上采用内锥螺纹可以减少断裂现象。
2. 标记示例：1/4 NPTF3. 该系列螺纹采用2只六步幅螺纹塞规和1只光滑塞规来检测螺纹的基本尺寸、有效深度及牙顶高，允许公差：±1扣。
五. 2型干密封式SAE短锥管外螺纹PTF-SEA SHORT EXTERNAL1. 本系列的外螺纹除了因增加间隙和节约材料而在小端处切去了一个螺牙从而使完整螺纹长度缩短以外，其余所有方面均与NPTF螺纹一致。
2. 标记示例：1/4 PTF-SAE六.2型干密封式SAE短锥管内螺纹PTF-SEA SHORT INTERNAL1. 本系列的内螺纹除在大端处切去了一个螺牙从而使完整螺纹长度缩短以外，其余所有方面均与NPTF螺纹一致。
2. 标记示例：1/4 PTF-SAE七. 3型干密封式燃油用直管内螺纹NPSF1. 本系列的螺纹是圆柱直螺纹而不是锥螺纹。
它们一般用于软的或韧性材料上，但也可用于厚壁部位的脆硬材料上。
2. 标记示例：1/4 NPSF八.4型干密封式燃油用直管内螺纹NPSI1. 本系列的螺纹是圆柱直螺纹而不是锥螺纹。
它们一般用于厚壁零件以及安装到外螺纹上几乎没有什么膨胀的部位的硬性或脆性材料上。
2. 标记示例：1/4 NPSI第四章美国统一螺纹标准（UN系列螺纹）一. 标准：ANSI B1.1美国统一螺纹标准1. 统一螺纹（UN）：1948年11月18日美国、英国和加拿大三国标准机构代表在华盛顿签订了协议，使三国的英制普通螺纹一致，这便是所谓的统一螺纹。
2. 统一螺纹的美国标准是ANSI B1.1，英国标准是BS 1580。
二. 统一螺纹牙型1. 牙型角：60°2. 牙顶宽度：0.25P；牙底宽度：0.125P；牙底形状呈圆弧形。
三. 统一螺纹直径/螺距系列1. 统一螺纹直径/螺距组合按螺距分级有3个系列，即粗牙UNC、细牙UNF和特细牙UNEF系列；不变螺距有8个系列，即4UN、6UN、8UN、12UN、16UN、20UN、28UN和32UN系列。
四. 统一螺纹的选择及应用1. UNC粗牙螺纹系列该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。
低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。
UNC螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。
2. UNF细牙螺纹系列该系列适用于不宜采用粗牙螺纹的螺栓、螺钉、螺母和其它应用场合。
UNF外螺纹具有比粗牙螺纹大的抗拉应力面积。
当要求外螺纹和相配内螺纹的脱扣强度等于或高于外螺纹零件的抗拉承载能力时，宜采用细牙螺纹。
细牙螺纹还适用于短旋合长度、小螺纹升角或壁厚要求细牙螺距的场合。
若外螺纹的最大强度没有要求，则细牙螺纹也可用于低强度材料上加工的内螺纹，但必须选择合适的旋合长度，以满足上述脱扣强度要求。
尺寸小于和等于1英寸的细牙螺纹适用于螺栓、螺钉、螺母和其它螺纹紧固件。
尺寸大于1英寸，细牙螺纹不适用，除非内外螺纹的材料相同。
3. UNEF超细牙螺纹系列该系列适用于薄壁管、薄螺母、短套筒或短接头等要求短旋合长度和更小螺距的场合。
一般来说，它也适用于上面对细牙螺纹规定的几种情况。
4. UN不变螺距系列每英寸4、6、8、12、16、20、28和32牙的各种不变螺距系列为UNC、UNF和UNEF系列无法满足的特殊设计要求提供了范围很广的直径/螺距组合。
不变螺距系列用于多次装拆的零件或利于重新翻修螺纹的零件。
从不变螺距系列中选择螺纹时，应尽可能优先选择表列的8、12或16牙系列。
5. 高温高强度使用场合对这些使用场合，尺寸为0.25~1英寸的螺纹建议采用粗牙螺纹系列，而尺寸大于1英寸的，最好采用8牙系列。
五. 统一螺纹的螺纹等级、标记方法及极限尺寸1. 等级：统一螺纹规定了六个不同的等级，即1A、2A、3A（外螺纹）和1B、2B、3B级（内螺纹）。
其中尾标A和B分别指外螺纹和内螺纹。
2. 1A和1B级螺纹是针对武器装备和某些特殊使用要求规定的，即要求简便迅速装配或螺纹有轻微损伤和污迹也能装配的场合可以采用这种螺纹。
3. 2A和2B级螺纹是一般用途的螺栓、螺钉、螺母和类似的螺纹紧固件上最常用的标准螺纹。
4. 3A和3B级螺纹用于螺纹配合的松紧度和导程、半角的精度要求较高的场合。
3A和3B 级螺纹只有用高精度的设备、有效的测量和检测手段才能获得。
5. 标记示例：1-12 UNF-A（1英寸12牙，A表示外螺纹，B表示内螺纹）。
六. 英国标准粗牙惠氏螺纹B.S.W.(B.S.84)符号螺纹种类规范牙型角M 公制粗牙ISO 261 60°S 细小螺丝ISO R1501 60°UNC 统一牙粗牙ISO 263 60°UNF 统一牙细牙ISO 263 60°UNEF 统一牙特细牙ISO 263 60°UN 统一牙固定牙ISO 263 60°UNS 统一牙特殊牙----- 60°NC 美制牙粗牙ANSI B1.1 60°NF 美制牙细牙ANSI B1.1 60°NEF 美制牙特细牙ANSI B1.1 60°N 美制牙固定牙ANSI B1.1 60°NS 美制牙特殊牙ANSI B1.1 60°BSW 英制牙粗牙BS 84 55°BSF 英制牙细牙BS 84 55°BC 自行车牙JIS B0225 60°SM 针车用JIS B0226 60°CTV 自行行车用风嘴JIS D9422 60°TV 汽车用风嘴JID D4207 60°BSC 英制自行车BS 811 60°BA 英制小螺丝BS 93 30°47°Tr 公制爱克母牙ISO 2902 30°TW 爱克姆牙JIS B0222 29°ACME 爱克姆牙ANSI B1.5 29°STUB-ACME 浅牙爱克姆ANSI B1.8 29°C 平行管用螺纹ISO 228/1 55°BSPF 英制平行管螺纹BS 2779 55°PF 英制平行管螺纹IS B0202 55°R 管用推拔管用ISO 7/1 55°1/16 Rc 管用推拔内螺纹ISO 7/1 55°1/16 Rp 管用平行内螺纹ISO 7/1 55°PT 推拔管用JIS B0203 55°1/16 PS 平行内螺纹JIS B0203 55°BSP 英制管牙BS 21.2779 55°NPT 美制一般推拔管用ANSI B2.1 60°1/16 NPTR 美制栏杆接头用ANSI B2.1 60°1/16 NPS 美制一般平行管用ANSI B2.1 60° NPSM 美制平行管用装配器用ANSI B2.1 60° NPSL 美制锁紧螺帽用ANSI B2.1 60° NPSH 美制水管用ANSI B2.1 60°NPSC 美制管接头用ANSI B2.1 60°NH 美制消防水管用ANSI B2.1 60°NPSF 美制干封管用平行内螺纹ANSI B2.1 60° NPTI 美制干封管用平行ANSI B2.1 60°NPTF 美制干封管用推拔ANSI B2.1 60°1/16 NGT 美制瓦斯用推拔ANSI B57.1 60°1/16 NGS 美制瓦斯用平行ANSI B57.1 60°NGO 美制瓦斯用出口ANSI B57.1 60°SGT 美制瓦斯用特殊ANSI B57.1 60°1/8 E 电灯泡用JIS C7709 圆V 瓦斯桶凡而用JIS B8245/6 55° 3/26 C 薄铜电线管用JIS B0204 80°。
