美制螺纹标准美制螺纹标准，又称为UNC（Unified National Coarse Thread）和UNF（Unified National Fine Thread），是美国国家标准协会（ANSI）制定的一种螺纹标准。
它是一种常见的螺纹标准，广泛应用于机械制造、航空航天、汽车制造等领域。
本文将介绍美制螺纹标准的特点、应用范围以及相关的注意事项。
美制螺纹标准分为UNC和UNF两种类型。
UNC螺纹是一种粗螺纹，螺距较大，适用于对连接强度要求不高的场合；而UNF螺纹是一种细螺纹，螺距较小，适用于对连接强度要求较高的场合。
这两种螺纹标准都采用英寸作为单位，常见的规格有1/4-20、5/16-18、3/8-16等。
在实际应用中，选择合适的螺纹标准至关重要。
首先，需要根据连接件的材料和使用环境来确定使用UNC还是UNF螺纹。
一般来说，对于硬度较大的材料或者对连接强度要求较高的场合，应选择UNF螺纹；而对于一般材料或者连接强度要求不高的场合，可以选择UNC螺纹。
其次，还需要根据连接件的尺寸和使用要求来确定具体的螺纹规格。
选择合适的螺纹规格可以确保连接件的可靠性和稳定性。
除了选择合适的螺纹标准外，安装和使用过程中也需要注意一些细节。
首先，安装时需要确保螺纹连接的正确性和紧固力度，避免出现松动或者漏气现象。
其次，在使用过程中需要定期检查连接件的状态，确保螺纹没有损坏或者磨损。
另外，还需要注意螺纹连接件的防锈和防腐，选择合适的润滑剂或者防腐涂层，延长使用寿命。
总之，美制螺纹标准是一种重要的螺纹标准，广泛应用于各种机械制造领域。
选择合适的螺纹标准和规格，以及注意安装和使用过程中的细节，可以确保连接件的可靠性和稳定性，提高整体的工作效率和安全性。
希望本文的介绍能够帮助大家更好地理解和应用美制螺纹标准，为相关行业的发展和进步贡献一份力量。
美制螺纹的标号 UNC
美制螺纹的标号 UNC.UNF (美制牙)7/8 是螺纹的外径单位为英寸，转换为米制单位mm要乘以25.4-9是每英寸（25.4mm）长度上螺纹的牙数UNC是系列代号一般最后还带有一个精度等级比如 7/8-9 UNC-2ANPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

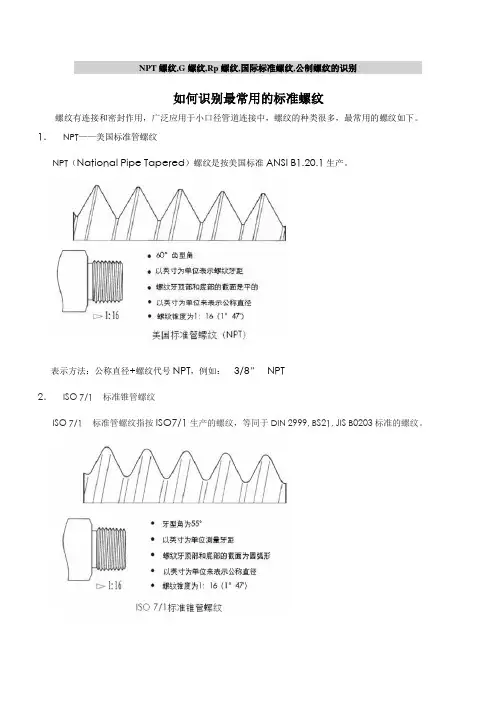

NPT,UNF,UNC螺纹识别
NPT螺纹,G螺纹,Rp螺纹,国际标准螺纹,公制螺纹的识别
如何识别最常用的标准螺纹
螺纹有连接和密封作用，广泛应用于小口径管道连接中，螺纹的种类很多，最常用的螺纹如下。
1．NPT——美国标准管螺纹
NPT（National Pipe Tapered）螺纹是按美国标准ANSI B1.20.1生产。
表示方法：公称直径+螺纹代号NPT，例如：3/8”NPT
2．ISO 7/1标准锥管螺纹
ISO 7/1标准管螺纹指按ISO7/1生产的螺纹，等同于DIN 2999, BS21, JIS B0203标准的螺纹。
表示方式：螺纹代号+公称直径，例如：R1/4”（BSPT外螺纹），Rc1/4”（BSPT内螺纹），ZG1/4”，PT1/4”。
3．ISO 228/1标准圆柱管螺纹
ISO228/1标准圆柱管螺纹等同于BS2779，JISB0202标准的螺纹。
表示方式：螺纹代号+公称直径，例如：Rp1/4”，G1/4”，PF1/4”。
4．美国统一螺纹
美国统一螺纹（Unified ScrewThread）是按美国标准ANSIB1.1生产.
表示方式：螺纹实际外径+每英寸螺纹牙数+螺纹代号，例如：3/8-24UNF，5/1
6-28UN，3/8-16 UNC，其中UNF表示细螺纹，UNC表示粗螺纹，UN表示常规螺纹。
5．公制螺纹（ISO261）
公制螺纹是按ISO261或ANSIB1.13M标准生产的螺纹。
表示方式：螺纹代号+实际直径*牙距，例如：M10*1，M14*1.5，M22*1.5。

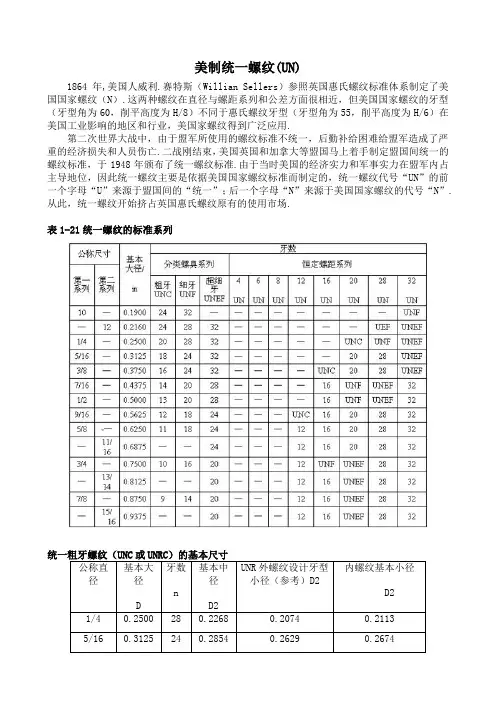

美制统一螺纹(UN)的标准系列及基本尺寸
美制统一螺纹(UN)1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.表1-21统一螺纹的标准系列公称直径基本大径D牙数n基本中径D2UNR外螺纹设计牙型小径（参考）D2内螺纹基本小径D21/4 0.2500 28 0.2268 0.2074 0.2113 5/16 0.3125 24 0.2854 0.2629 0.26743/8 0.3750 240.3479 0.3254 0.32997/16 0.4375 20 0.4050 0.3780 0.38341/2 0.5000 20 0.4675 0.4405 0.44599/16 0.5625 18 0.5264 0.4964 0.50245/8 0.6250 18 0.5889 0.5589 0.56493/4 0.7500 16 0.7094 0.6763 0.68237/8 0.8750 14 0.8286 0.7900 0.7977 统一细牙螺纹（UNC或UNRC）的基本尺寸公称直径基本大径D牙数n基本中径D2UNR外螺纹设计牙型小径（参考）D2内螺纹基本小径D21/4 0.2500 28 0.2268 0.2074 0.2113 5/16 0.3125 24 0.2854 0.2629 0.2674 3/8 0.3750 24 0.3479 0.3254 0.3299 7/16 0.4375 20 0.4050 0.3780 0.3834 1/2 0.5000 20 0.4675 0.4405 0.4459 9/16 0.5625 18 0.5264 0.4964 0.5024 5/8 0.6250 18 0.5889 0.5589 0.5649 3/4 0.7500 16 0.7094 0.6763 0.6823 7/8 0.8750 14 0.8286 0.7900 0.7977。
美国UNF和unc螺纹标准
美制外螺纹（2A）常用规格极限尺寸表（粗牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。
2.标记示例：10-24UNC-2A(或0.190-24UNC-2A)、3/8-16UNC-2A(或0.375-16UNC-2A)（注：表中上行斜体数值单位为英寸，下行为毫米）
美制外螺纹（2A）常用规格极限尺寸表（细牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。
2.标记示例：10-32UNF-2A(或0.190-32UNF-2A)、3/8-24UNF-2A(或0.375-24UNF-2A)
美制内螺纹（2B）常用规格极限尺寸表（粗牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。
2.标记示例：10-24UNC-2B(或0.190-24UNC-2B)、3/8-16UNC-2B(或0.375-16UNC-2B)
美制内螺纹（2B）常用规格极限尺寸表（细牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。
2.标记示例：10-32UNF-2B(或0.190-32UNF-2B)、3/8-24UNF-2B(或0.375-24UNF-2B)。

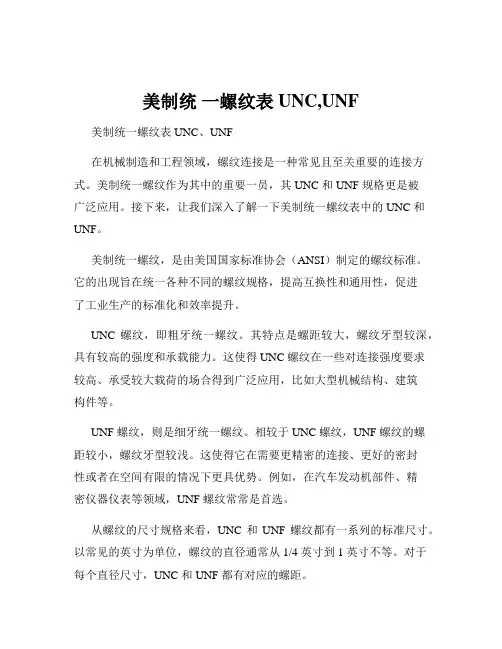

美制统 一螺纹表UNC,UNF
美制统一螺纹表UNC,UNF美制统一螺纹表 UNC、UNF在机械制造和工程领域，螺纹连接是一种常见且至关重要的连接方式。
美制统一螺纹作为其中的重要一员，其 UNC 和 UNF 规格更是被广泛应用。
接下来，让我们深入了解一下美制统一螺纹表中的 UNC 和UNF。
美制统一螺纹，是由美国国家标准协会（ANSI）制定的螺纹标准。
它的出现旨在统一各种不同的螺纹规格，提高互换性和通用性，促进了工业生产的标准化和效率提升。
UNC 螺纹，即粗牙统一螺纹。
其特点是螺距较大，螺纹牙型较深，具有较高的强度和承载能力。
这使得 UNC 螺纹在一些对连接强度要求较高、承受较大载荷的场合得到广泛应用，比如大型机械结构、建筑构件等。
UNF 螺纹，则是细牙统一螺纹。
相较于 UNC 螺纹，UNF 螺纹的螺距较小，螺纹牙型较浅。
这使得它在需要更精密的连接、更好的密封性或者在空间有限的情况下更具优势。
例如，在汽车发动机部件、精密仪器仪表等领域，UNF 螺纹常常是首选。
从螺纹的尺寸规格来看，UNC 和UNF 螺纹都有一系列的标准尺寸。
以常见的英寸为单位，螺纹的直径通常从 1/4 英寸到 1 英寸不等。
对于每个直径尺寸，UNC 和 UNF 都有对应的螺距。
在实际应用中，选择使用 UNC 还是 UNF 螺纹，需要综合考虑多个因素。
首先是载荷情况，如果连接需要承受较大的拉伸、压缩或剪切力，那么 UNC 螺纹可能更合适；而对于一些需要精确调整、密封要求高的场合，UNF 螺纹则表现更佳。
其次是空间限制，如果安装空间较为狭小，UNF 螺纹由于其较小的螺距和较浅的牙型，可能更容易安装。
另外，加工难度也是一个需要考虑的因素。
一般来说，UNC 螺纹由于螺距较大，加工相对较容易；而 UNF 螺纹由于螺距较小，对加工设备和工艺的要求更高，加工成本也相应增加。
在螺纹的检测和测量方面，有专门的量具和方法。
常用的量具包括螺纹规、千分尺等。
通过这些量具，可以准确测量螺纹的直径、螺距、牙型等参数，以确保螺纹的质量和符合标准。
美国UNF和unc螺纹标准
11.40
11.82
(0.50-20)
11.3284
11.6078
11.8745
12.0167
12.7000
9/16-18
0.5020
0.5150
0.5264
0.5323
0.5625
12.85
13.31
(0.5625-18)
12.7508
13.0810
13.3706
13.5204
14.2875
0.4900
0.5084
0.5152
0.5625
12.05
12.30
(0.5625-12)
11.9888
12.4460
12.9134
13.0861
14.2875
5/8-11
0.5270
0.5460
0.5660
0.5732
0.6250
13.45
13.70
(0.625-11)
13.3858
13.8684
10-24
0.1450
0.1560
0.1629
0.1672
0.1900
3.75
3.90
(0.190-24)
3.6830
3.9624
4.1377
4.2469
4.8260
12-24
0.1710
0.1810
0.1889
0.1933
0.2160
4.40
4.55
(0.216-24)
4.3434
4.5974
4.7981
19.60
(0.875-9)
19.1770
19.7612
NPT,UNF,UNC螺纹识别
NPT螺纹,G螺纹,Rp螺纹,国际标准螺纹,公制螺纹的识别
如何识别最常用的标准螺纹
螺纹有连接和密封作用，广泛应用于小口径管道连接中，螺纹的种类很多，最常用的螺纹如下。
1．NPT——美国标准管螺纹
NPT（National Pipe Tapered）螺纹是按美国标准ANSI B1.20.1生产。
表示方法：公称直径+螺纹代号NPT，例如：3/8”NPT
2．ISO 7/1标准锥管螺纹
ISO 7/1标准管螺纹指按ISO7/1生产的螺纹，等同于DIN 2999, BS21, JIS B0203标准的螺纹。
表示方式：螺纹代号+公称直径，例如：R1/4”（BSPT外螺纹），Rc1/4”（BSPT内螺纹），ZG1/4”，PT1/4”。
3．ISO 228/1标准圆柱管螺纹
ISO228/1标准圆柱管螺纹等同于BS2779，JISB0202标准的螺纹。
表示方式：螺纹代号+公称直径，例如：Rp1/4”，G1/4”，PF1/4”。
4．美国统一螺纹
美国统一螺纹（Unified ScrewThread）是按美国标准生产.
表示方式：螺纹实际外径+每英寸螺纹牙数+螺纹代号，例如：3/8-24UNF，5/1 6-28UN，3/8-16 UNC，其中UNF表示细螺纹，UNC表示粗螺纹，UN表示常规螺纹。
5．公制螺纹（ISO261）
公制螺纹是按ISO261或ANSIB1.13M标准生产的螺纹。
表示方式：螺纹代号+实际直径*牙距，例如：M10*1，M14*，M22*。
