影响熔点的因素
影响熔点的因素(建文)
第五节聚合物的结晶热力学一、结晶聚合物的熔融特点结晶聚合物的熔融过程与小分子晶体的异同：相同点：都是一个相转变的过程。
不同点：小分子晶体在熔融过程，体系的热力学函数随温度的变化范围很窄，一般只有℃左右，可名符其实地称之为熔点。
结晶聚合物的熔融过程，呈现一个较宽的熔融温度范围，即存在一个“熔限”。
一般将其最后完全熔融时的温度称为熔点。
二、分子结构对熔点的影响聚合物的熔融过程，从热力学上来说，它是一个平衡过程，因而可用以下的热力学函数关系来描述：在平衡时，，则有凡是分子结构有利于增加分子间或链段间的相互作用力的，则在熔融过程中增加，而使熔点升高。
增加高分子链内旋转的阻力，使高分子链比较僵硬，则在熔融过程中构象变化较小，即较小，也使熔点升高。
(一)分子间作用力通过在主链或在侧链上引入极性基团或形成氢键，则可使增大，熔点提高。
例如，主链基团可以是酰胺。
酰亚胺。
氨基甲酸酯。
脲，这些基团都易在分子间形成氢键，从而使分子间的作用力大幅度增加，熔点明显提高。
分子链取代基的极性也对分子间的作用力有显著影响。
例如，在聚乙烯(℃)分子链上取代了(等规聚丙烯，℃)、(聚氯乙烯，＝℃)和(聚丙烯晴，℃)，随取代基的极性增加，熔点呈递升的趋势。
(二)分子链的刚性增加分子链的刚性，可以使分子链的构象在熔融前后变化较小，即变化较小，故使熔点提高。
一般在主链上引入环状结构，共轭双键或在侧链上引入庞大的刚性取代基均能达到提高熔点的追求。
(三)分子链的对称性和规整性具有分子链对称性和规整性的聚合物，在熔融过程所发生的变化相对地较小，故具有较高的熔点。
例如，聚对苯二甲酸乙二酯的为℃，而聚间苯二甲酸乙二酯的仅为℃。
聚对苯二甲酰对苯二胺()的为℃，而聚间苯二甲酰间苯二胺的仅为℃。
通常反式聚合物比相应的顺式聚合物的熔点高一些，如反式聚异戊二烯(杜仲胶)为℃，而顺式聚异戊二烯的为℃。
等规聚丙烯的分子链在晶格中呈螺旋状构象，在熔融状态时仍能保持这种构象，因而熔融熵较小，故熔点较高。
物质熔沸点高低的所有规律及原因
物质熔沸点高低的判断规律及原因熔点是固体将其物态由固态转变（熔化）为液态的温度。
熔点是一种物质的一个物理性质，物质的熔点并不是固定不变的，有两个因素对熔点影响很大，一是压强，平时所说的物质的熔点，通常是指一个大气压时的情况，如果压强变化，熔点也要发生变化；另一个就是物质中的杂质，我们平时所说的物质的熔点，通常是指纯净的物质。
沸点指液体饱和蒸气压与外界压强相同时的温度。
外压力为标准压（1.01 X lO5Pa）时，称正常沸点。
夕卜界压强越低，沸点也越低，因此减压可降低沸点。
沸点时呈气、液平衡状态。
在近年的高考试题及高考模拟题中我们常遇到这样的题目：下列物质按熔沸点由低到高的顺序排列的是（D）,A 、二氧化硅，氢氧化钠，萘B 、钠、钾、铯C 、干冰，氧化镁，磷酸D 、C2H6, C（CH）4, CH（CH Z）3CH在我们现行的教科书中并没有完整总结物质的熔沸点的文字，在中学阶段的解题过程中，具体比较物质的熔点、沸点的规律主要有如下：1. 根据物质在相同条件下的状态不同一般熔、沸点：固>液>气，如：碘单质>汞>CO22. 由周期表看主族单质的熔、沸点同一主族单质的熔点基本上是越向下金属熔点渐低；而非金属单质熔点、沸点渐高。
但碳族元素特殊，即C, Si , Ge, Sn越向下，熔点越低，与金属族相似；还有川A族的镓熔点比铟、铊低；W A族的锡熔点比铅低。
3. 同周期中的几个区域的熔点规律①高熔点单质C, Si , B三角形小区域，因其为原子晶体，故熔点高，金刚石和石墨的熔点最高大于3550C。
金属元素的高熔点区在过渡元素的中部和中下部，其最高熔点为钨（3410C）。
②低熔点单质非金属低熔点单质集中于周期表的右和右上方，另有IA的氢气。
其中稀有气体熔、沸点均为同周期的最低者，如氦的熔点（—272.2 C, 26 X 105Pa）、沸点（268.9 C）最低。
金属的低熔点区有两处：IA、n B族Zn, Cd, Hg及川A族中Al, Ge, Tl ；W A族的Sn, Pb;V A族的Sb, Bi，呈三角形分布。
熔点影响因素
熔点影响因素熔点是指物质从固态向液态转变时所需的温度，这个过程是相变过程中的一个重要特征。
熔点是物质的物理性质之一，不同物质的熔点也不同。
熔点影响因素复杂，包括以下几个方面：1.化学元素和化学结构：不同的化学元素和化学结构会影响物质的分子间相互作用力，从而影响分子之间的结合能和相对稳定性，进而影响物质的熔点。
例如，由于碳原子之间的键结构不同，金刚石和石墨熔点差别很大，分别为3820℃和3652℃。
2.构成物质的原子量和原子半径：原子量和原子半径的大小将影响原子之间的相互作用力大小。
原子间的离子键结构和共价键结构的性质不同，从而影响物质的熔点。
例如，NaCl的熔点比氢氧化钠高，是由于NaCl的离子键结构比氢氧化钠的共价键结构更稳定。
3.物质的晶体结构：晶体结构对熔点的影响十分显著。
晶体结构的密排程度和组成原子的排列方式都会影响固体的熔点。
例如，钻石是一种具有紧密堆积的晶体结构，相应的熔点也比较高。
4.外界环境：外界环境包括气压、湿度、温度、光照等因素。
当温度升高时，常温下为固态的物质会转化成液态，从而熔化。
环境因素的变化可能使得物质的熔点发生变化。
例如，水的熔点在常温下是0℃，而在高压下则可升高到约200℃。
5.杂质和晶体缺陷：杂质和晶体缺陷的存在可能影响晶体的结构和化学反应，因此也会影响物质的熔点。
例如，纯净的水可在0℃以下冰冻，但是加入了盐之后，水的冰点降低，需更低温才能冰冻。
总体来讲，物质的熔点是由多个因素共同作用的结果。
在工业生产和科学研究中，这些因素所带来的影响都需要得到考虑。
在研究物质的相变规律时，我们需要综合考虑这些因素的作用，深入探究物质熔点的本质、规律和应用。
影响熔点的因素
第五节聚合物的结晶热力学一、结晶聚合物的熔融特点结晶聚合物的熔融过程与小分子晶体的异同：相同点：都是一个相转变的过程；不同点：小分子晶体在熔融过程，体系的热力学函数随温度的变化范围很窄，一般只有0.2℃左右，可名符其实地称之为熔点。
结晶聚合物的熔融过程，呈现一个较宽的熔融温度范围，即存在一个“熔限”；一般将其最后完全熔融时的温度称为熔点T m。
二、分子结构对熔点的影响聚合物的熔融过程，从热力学上来说，它是一个平衡过程，因而可用以下的热力学函数关系来描述：在平衡时，，则有凡是分子结构有利于增加分子间或链段间的相互作用力的，则在熔融过程中增加，而使熔点升高；增加高分子链内旋转的阻力，使高分子链比较僵硬，则在熔融过程中构象变化较小，即较小，也使熔点升高。
(一)分子间作用力通过在主链或在侧链上引入极性基团或形成氢键，则可使增大，熔点提高。
例如，主链基团可以是酰胺-CONH；-酰亚胺-CONCO；-氨基甲酸酯-NHCOO；-脲-NH-CO-NH-，这些基团都易在分子间形成氢键，从而使分子间的作用力大幅度增加，熔点明显提高。
分子链取代基的极性也对分子间的作用力有显著影响。
例如，在聚乙烯(T m=138.7℃)分子链上取代了-CH3(等规聚丙烯，T m=176℃)、-Cl(聚氯乙烯，T m＝212℃)和-CN(聚丙烯晴，T m=317℃)，随取代基的极性增加，熔点呈递升的趋势。
(二)分子链的刚性增加分子链的刚性，可以使分子链的构象在熔融前后变化较小，即变化较小，故使熔点提高。
一般在主链上引入环状结构，共轭双键或在侧链上引入庞大的刚性取代基均能达到提高熔点的目的。
(三)分子链的对称性和规整性具有分子链对称性和规整性的聚合物，在熔融过程所发生的变化相对地较小，故具有较高的熔点。
例如，聚对苯二甲酸乙二酯的T m为267℃，而聚间苯二甲酸乙二酯的T m 仅为240℃；聚对苯二甲酰对苯二胺(Kevlar)的T m为500℃，而聚间苯二甲酰间苯二胺的T m仅为430℃。

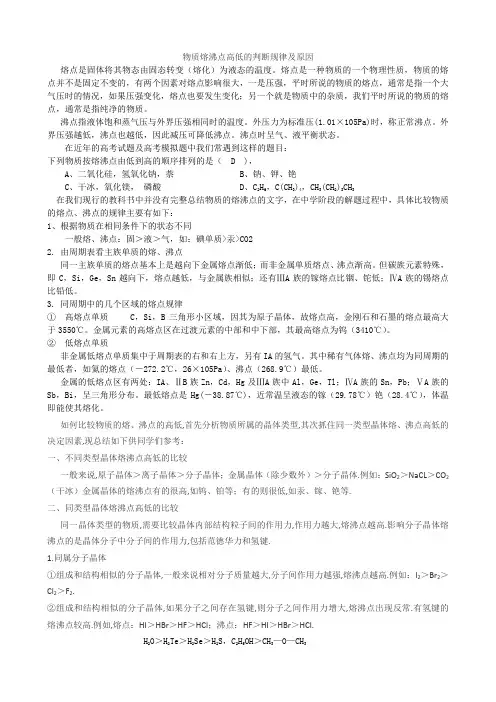

物质熔沸点高低的所有规律及原因
物质熔沸点高低的判断规律及原因熔点是固体将其物态由固态转变（熔化）为液态的温度。
熔点是一种物质的一个物理性质，物质的熔点并不是固定不变的，有两个因素对熔点影响很大，一是压强，平时所说的物质的熔点，通常是指一个大气压时的情况，如果压强变化，熔点也要发生变化；另一个就是物质中的杂质，我们平时所说的物质的熔点，通常是指纯净的物质。
沸点指液体饱和蒸气压与外界压强相同时的温度。
外压力为标准压(1.01×105Pa)时，称正常沸点。
外界压强越低，沸点也越低，因此减压可降低沸点。
沸点时呈气、液平衡状态。
在近年的高考试题及高考模拟题中我们常遇到这样的题目：下列物质按熔沸点由低到高的顺序排列的是（ D )，A、二氧化硅，氢氧化钠，萘B、钠、钾、铯C、干冰，氧化镁，磷酸D、C2H6，C(CH3)4，CH3(CH2)3CH3在我们现行的教科书中并没有完整总结物质的熔沸点的文字，在中学阶段的解题过程中，具体比较物质的熔点、沸点的规律主要有如下：1、根据物质在相同条件下的状态不同一般熔、沸点：固＞液＞气，如：碘单质>汞>CO22. 由周期表看主族单质的熔、沸点同一主族单质的熔点基本上是越向下金属熔点渐低；而非金属单质熔点、沸点渐高。
但碳族元素特殊，即C，Si，Ge，Sn越向下，熔点越低，与金属族相似；还有ⅢA族的镓熔点比铟、铊低；ⅣA族的锡熔点比铅低。
3. 同周期中的几个区域的熔点规律①高熔点单质C，Si，B三角形小区域，因其为原子晶体，故熔点高，金刚石和石墨的熔点最高大于3550℃。
金属元素的高熔点区在过渡元素的中部和中下部，其最高熔点为钨（3410℃）。
②低熔点单质非金属低熔点单质集中于周期表的右和右上方，另有IA的氢气。
其中稀有气体熔、沸点均为同周期的最低者，如氦的熔点（－272.2℃，26×105Pa）、沸点（268.9℃）最低。
金属的低熔点区有两处：IA、ⅡB族Zn，Cd，Hg及ⅢA族中Al，Ge，Tl；ⅣA族的Sn，Pb；ⅤA族的Sb，Bi，呈三角形分布。
q345材料熔点
q345材料熔点Q345是一种低合金高强度结构钢，在我国建筑、机械、船舶等行业有着广泛的应用。
本文将详细介绍Q345材料的熔点范围、影响因素以及在不同行业的应用，旨在为大家提供有关Q345材料的可读性和实用性信息。
一、Q345材料的基本介绍Q345钢是一种低合金高强度结构钢，含有碳、硅、锰、磷、硫等元素。
其强度高、韧性好、耐腐蚀性强，且易于加工和焊接。
因此，在我国被广泛应用于建筑、桥梁、压力容器、重型机械等领域。
二、Q345材料的熔点范围Q345钢的熔点范围在1400-1600℃之间。
这个范围内的熔点使得Q345钢在焊接过程中更容易熔化和连接，从而提高了焊接质量。
三、影响Q345材料熔点的因素1.合金元素：Q345钢中的合金元素含量对其熔点有一定影响。
一般来说，合金元素含量越高，熔点越高。
2.冷却速度：冷却速度对Q345钢的熔点也有影响。
冷却速度越快，熔点越高。
3.焊接方法：不同的焊接方法会对Q345钢的熔点产生影响。
例如，气体保护焊的熔点较低，而电弧焊的熔点较高。
四、Q345材料在不同行业的应用1.建筑行业：Q345钢用于建筑结构、桥梁、压力容器等领域，提高了结构的承载能力和稳定性。
2.机械行业：Q345钢广泛应用于重型机械、工程机械等，提高了设备的耐磨性和耐腐蚀性。
3.船舶行业：Q345钢在船舶制造中具有很好的应用前景，可以减轻船舶重量，提高船舶的安全性能。
五、提高Q345材料熔点的方法1.合理控制焊接电流和电压：通过调整焊接电流和电压，使Q345钢的熔池保持稳定，从而提高熔点。
2.控制焊接速度：合理控制焊接速度，使Q345钢在焊接过程中有足够的时间熔化，有助于提高熔点。
3.选用合适的焊接材料：根据Q345钢的性能和焊接条件，选用匹配的焊接材料，以提高熔点。
六、总结Q345钢作为一种低合金高强度结构钢，在我国各行各业有着广泛的应用。
了解Q345材料的熔点范围、影响因素以及在不同行业的应用，对于提高焊接质量和充分发挥其在工程中的应用具有重要意义。
304和316的熔点
304和316的熔点
（实用版）
目录
1.304 和 316 不锈钢的概述
2.304 和 316 不锈钢的熔点差异
3.影响熔点的因素
4.熔点对不锈钢性能的影响
5.结论
正文
一、304 和 316 不锈钢的概述
304 和 316 都是不锈钢的材质，广泛应用于各种工业和民用领域，如厨房用具、医疗设备、建筑装饰等。
不锈钢的特性在于其抗腐蚀性能，这主要得益于其表面的一层致密氧化铬膜，可以防止腐蚀因子的侵入。
二、304 和 316 不锈钢的熔点差异
304 不锈钢的熔点在 1300-1400 摄氏度左右，而 316 不锈钢的熔点在 1200-1300 摄氏度左右，相较于 304 不锈钢，316 不锈钢的熔点稍低。
三、影响熔点的因素
影响不锈钢熔点的主要因素是其化学成分。
304 不锈钢主要由铁、铬、镍等元素组成，而 316 不锈钢在 304 的基础上增加了钼元素的含量。
钼元素的加入提高了不锈钢的熔点。
四、熔点对不锈钢性能的影响
熔点对不锈钢的性能有很大影响。
熔点过高或过低都会影响不锈钢的硬度、强度、耐腐蚀性等性能。
合适的熔点可以使不锈钢在加工和使用过
程中保持良好的性能。
五、结论
304 和 316 不锈钢虽然都属于不锈钢，但由于化学成分的不同，其熔点也存在差异。
聚丙烯蜡 熔点
聚丙烯蜡熔点
聚丙烯蜡是一种聚合物材料，其熔点是指在何温度下它由固态转变为液态。
聚丙烯蜡的熔点通常在相对高温范围内，下面简要讲解一下：
结构特点：
聚丙烯蜡是由丙烯单体（propylene）通过聚合得到的。
其分子链相对直链，这使得其物理性质在一定程度上受到分子结构的影响。
熔点的影响因素：
分子量：分子量较高的聚丙烯蜡通常具有较高的熔点，因为高分子量意味着更复杂的分子结构和较强的分子间吸引力。
晶体结构：聚丙烯蜡的结晶度影响着其熔点。
更高的结晶度通常对应着更高的熔点，因为有序的结晶结构需要更多的热量来打破。
应用领域：
聚丙烯蜡的高熔点使得它在一些特定领域得到应用，比如：
涂料和油墨工业：作为添加剂，提高产品的光泽和润滑性。
包装材料：用于生产防水和防油包装薄膜。
纺织品工业：用于纺织品的润滑和防水处理。
实验室和工业应用：
在实验室和工业中，聚丙烯蜡的熔点可以通过差示扫描量热仪（DSC）等技术进行测定。
这有助于了解其在不同条件下的热学性质，以指导相应的工业应用。
总体而言，聚丙烯蜡的熔点是其物理性质的一个重要指标，对于在各种应用中的使用和处理都有着重要的影响。
熔点和熔程的关系
熔点和熔程的关系
熔点和熔程是物质状态变化的重要指标，它们之间有着密切的关系。
熔点是指物质从固体状态转变为液体状态的温度，而熔程则是指物质在一定温度范围内从固体状态转变为液体状态所需要的时间。
熔点和熔程都与物质的化学性质、结晶方式、晶体形态等因素有关。
熔点和熔程的关系是复杂的，一般来说，物质的熔点越高，其熔程也会相应地变长。
这是因为高熔点物质的分子间相互作用力较强，需要更高的温度和更长的时间才能克服这种相互作用力，从而实现熔化。
相反，低熔点物质的熔程则相对较短。
此外，物质的晶体结构和形态也会影响熔点和熔程的大小和变化规律。
总之，熔点和熔程是物质状态变化的重要指标，它们之间存在着密切的关系，其大小和变化规律取决于物质的化学性质、结晶方式、晶体形态等因素。
对于实际应用中的物质熔融过程，需要综合考虑熔点和熔程等多种因素，才能更好地掌握其变化规律和控制其熔融过程。
- 1 -。
高分子熔点的影响因素
高分子熔点的影响因素高分子材料是一类由大量重复单元组成的大分子化合物，其熔点是指高分子材料由固态转变为液态的温度。
熔点的高低对高分子材料的热稳定性、加工性和应用范围等方面有着重要的影响。
本文将从分子结构、分子量、取向度和杂质等方面探讨高分子熔点的影响因素。
1. 分子结构高分子材料的熔点受其分子结构的影响。
不同的分子结构会导致高分子材料分子间作用力的差异，从而影响熔点。
例如，线性高分子材料通常具有较低的熔点，因为它们的分子链可以相对容易地滑动。
而交联高分子材料由于分子链之间形成了交联结构，其分子间作用力较强，熔点相对较高。
2. 分子量高分子材料的分子量也是影响熔点的重要因素。
一般来说，分子量越高，分子间作用力越强，熔点也越高。
这是因为高分子材料的分子链越长，其分子间相互作用力增大，分子链的运动受到限制，熔点相应增加。
3. 取向度高分子材料分子链的取向度对其熔点有一定影响。
取向度是指高分子材料分子链在加工过程中的定向程度。
当高分子材料分子链取向度较高时，分子链的运动受到限制，分子间作用力增大，熔点提高。
而当取向度较低时，分子链的运动相对自由，熔点相对较低。
4. 杂质高分子材料中的杂质也会影响其熔点。
杂质可以在高分子材料中形成固溶体或与高分子材料分子链发生相互作用，从而改变高分子材料的熔点。
例如，添加塑化剂可以降低高分子材料的熔点，而添加增塑剂可以提高熔点。
总结起来，高分子熔点的影响因素包括分子结构、分子量、取向度和杂质等。
分子结构的不同会导致分子间作用力的差异，从而影响熔点；分子量的增大会增强分子间作用力，提高熔点；取向度的增加会限制分子链的运动，增加熔点；而杂质的引入也会改变高分子材料的熔点。
深入理解这些影响因素有助于我们更好地了解高分子材料的性质和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五节聚合物的结晶热力学
一、结晶聚合物的熔融特点
结晶聚合物的熔融过程与小分子晶体的异同：
相同点：都是一个相转变的过程；
不同点：小分子晶体在熔融过程，体系的热力学函数随温度的变化范围很窄，一般只有0.2℃左右，可名符其实地称之为熔点。
结晶聚合物的熔融过程，呈现一个较宽的熔融温度范围，即存在一个“熔限”；一般将其最后完全熔融时的温度称为熔点T m。
二、分子结构对熔点的影响
聚合物的熔融过程，从热力学上来说，它是一个平衡过程，因而可用以下的热力学函数关系来描述：
在平衡时，，则有
凡是分子结构有利于增加分子间或链段间的相互作用力的，则在熔融过程中增加，而使熔点升高；增加高分子链内旋转的阻力，使高分子链比较僵硬，则在熔融过程中构象变化较小，即较小，也使熔点升高。
(一)分子间作用力
通过在主链或在侧链上引入极性基团或形成氢键，则可使增大，熔点提高。
例如，主链基团可以是酰胺-CONH-；酰亚胺-CONCO-；氨基甲酸酯-NHCOO-；脲-NH-CO-NH-，这些基团都易在分子间形成氢键，从而使分子间的作用力大幅度增加，熔点明显提高。
分子链取代基的极性也对分子间的作用力有显著影响。
例如，在聚乙烯(T m=138.7℃)分子链上取代了-CH3(等规聚丙烯，
T m=176℃)、-Cl(聚氯乙烯，T m＝212℃)和-CN(聚丙烯晴，T m=317℃)，随取代基的极性增加，熔点呈递升的趋势。
(二)分子链的刚性
增加分子链的刚性，可以使分子链的构象在熔融前后变化较小，即变化较小，故使熔点提高。
一般在主链上引入环状结构，共轭双键或在侧链上引入庞大的刚性取代基均能达到提高熔点的目的。
(三)分子链的对称性和规整性
具有分子链对称性和规整性的聚合物，在熔融过程所发生的变化相对地较小，故具有较高的熔点。
例如，聚对苯二甲酸乙二酯的T m为267℃，而聚间苯二甲酸乙二酯的T m 仅为240℃；聚对苯二甲酰对苯二胺(Kevlar)的T m为500℃，而聚间苯二甲酰间苯二胺的T m仅为430℃。
通常反式聚合物比相应的顺式聚合物的熔点高一些，如反式聚异戊二烯(杜仲胶)T m为74℃，而顺式聚异戊二烯的T m为28℃。
等规聚丙烯的分子链在晶格中呈螺旋状构象，在熔融状态时仍能保持这种构象，因而熔融熵较小，故熔点较高。
三、结晶条件对熔点的影响
(一)晶片厚度与熔点的关系
晶片厚度对熔点的这种影响，与结晶的表面能有关。
高分子晶体表面普遍存在堆砌较不规整的区域，因而在结晶表面上的链将不对熔融热作完全的
贡献。
(二)结晶温度与熔点的关系
结晶温度越高，晶片厚度越厚，熔点越高。
在低温下结晶的聚合物其熔化范围较宽；在较高温度下结晶的聚合物熔化范围较窄；两直线交点处，熔化范围消失。
这个熔化范围，一般称之为熔限。
为什么会发生这种现象呢？这是因为结晶温度较低时，链的活动能力差，不允许链段进行充分的排列，因而形成了规整度不同的晶体。
规整性差的晶体在较低温度下即会瓦解，而规整性好的晶体要待更高温度才能熔融，因而形成较宽的熔限。
如果结晶温度升高，则链段活动能力增强，生成的晶体较完整，则熔点高，熔限也窄。
所以，熔限随结晶温度的变化，实质是晶体结构完整性分布的反映。
四、影响熔点的其它因素
(一)相对分子质量
在一种聚合物的同系物中，熔点随相对分子质量而增加，直到临界相对分子质量时，即可忽略分子链“末端”的影响时，此后则与相对分子质量无关，
(二)共聚的影响
结晶性共聚单体A与少量单体B无规共聚时，若B不能结晶或不与A形成共晶，则生成共聚物的熔点具有下列关系：
对于交替共聚物，熔点将发生急剧地降低；对于嵌段和接枝共聚物中，如各自均聚物的链段足够长时，则可能存在两个代表各自链段所生成的晶体的熔点，但比相应的纯均聚物晶体的熔点稍有下降。
(三)稀释剂的影响
在结晶性聚合物中加入稀释剂，如增塑剂或溶剂，也能使熔点降低，其降低的程度与稀释剂的性质与用量有关：
五、玻璃化温度与熔点的关系
一般熔点总是高于玻璃化温度，因为在晶体中，分子链呈长程有序排列，分子间作用力发挥得最充分，要使处于晶格位置上的链段开始运动，必须要达到熔点以下的某个温度才行。
而玻璃态是分子链段被冻结的液相结构，只要体系温度提高到T g以上，即会引起链段运动。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
