红光Laser指示灯
OSN3500指示灯

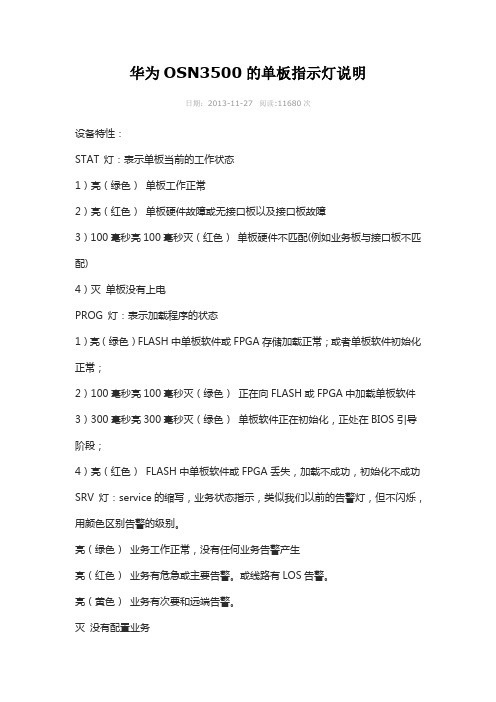

华为OSN3500的单板指示灯说明日期：2013-11-27 阅读:11680次设备特性：STAT 灯：表示单板当前的工作状态1）亮（绿色）单板工作正常2）亮（红色）单板硬件故障或无接口板以及接口板故障3）100毫秒亮100毫秒灭（红色）单板硬件不匹配(例如业务板与接口板不匹配)4）灭单板没有上电PROG 灯：表示加载程序的状态1）亮（绿色）FLASH中单板软件或FPGA存储加载正常；或者单板软件初始化正常；2）100毫秒亮100毫秒灭（绿色）正在向FLASH或FPGA中加载单板软件3）300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段；4）亮（红色）FLASH中单板软件或FPGA丢失，加载不成功，初始化不成功SRV 灯：service的缩写，业务状态指示，类似我们以前的告警灯，但不闪烁，用颜色区别告警的级别。
亮（绿色）业务工作正常，没有任何业务告警产生亮（红色）业务有危急或主要告警。
或线路有LOS告警。
亮（黄色）业务有次要和远端告警。
灭没有配置业务注意nscc、gxcsa、excs的SRV灯指示的意思略有不同。
ACT 灯：该灯为业务激活状态指示灯，同时也是主/备状态、工作/保护状态的指示灯。
实际上可以这样理解这个灯，它就是用来指示当前本板上的业务是否处于激活态，表示该板上的业务是不是正在被使用的工作业务，是的话该灯就亮；主备倒换发生后的保护板该灯应该亮，与TPS、主/备无关的线路板配置了有效业务后该灯也应该亮，因为这些板上的业务是正在被用户使用的业务。
亮（绿色）A）业务板的业务处于激活状态。
B) TPS保护模式下，如果发生倒换，保护板工作，则保护板点亮该灯；无TPS 倒换时，工作板处于工作状态，工作板点亮该灯。
C) 对主备交叉/主控板而言，当前的主板亮灯，可以用这个灯来判断主备关系。
灭业务处于非激活态或该板是备板，可以拔板。
RJS L1000使用说明书
RJS L1000使用说明书美国RJS条码扫描仪RJS L1000技术参数1、集所有激光扫描器的优点于一身。
2、非接触激光枪头。
3、操作简单，无需培训。
技术参数检测方式传统/美标扫描方式手持可移动激光枪头（Laser）650nm波长（红光）5 mil(13 mm)x dimension min.基本功能条形码自动识别数据存储打印数据库功能支持单个、多个、连续扫描解码百分率（连续扫描模式下）检测码制Code 39;ANSl raditional,w/mod43,AIAG,LOGMARS,HIBC UPC/EAN including 2 and 5 digit supplemental codes Code 128Codabar VariantInterleaved 2 of 5;ANSI Traditional,Case CodeCode 93 用户界面1、四个按钮：On,Print,Select,Enter2、4行液晶显示每行20字符3、5个提示灯–显示条码级别4、声音识别检测结果（功过、失败、电池电量过低）参数分析1、Bar Width Deviation2、Ratio(when applicable)3、Data Match4、Modulo check digits5、Quiet Zone6、Ansi Decodability可选附件1、打印机：TP140A2、电池充电器（没有电池的情况下可作为交流电源使用）3、镍镉电池物理参数1、长198 mm x宽117 mm x高48 mm2、重907g适用行业：进出口，印刷品条码检测及所有行业。
光纤收发器常见指示灯的意义
光纤收发器常见指示灯的意义光纤收发器是一种常见的网络设备，主要用于延长网络传输距离。
它有很多指示灯，其中LAN指示灯、POWER指示灯、POTS指示灯、LOS指示灯、PON指示灯比较常见，不同指示灯代表着不同的意义，我们可以通过指示灯的闪烁情况和开关情况，来判断光电转换器状态.一、光纤收发器指示灯的含义1、LAN指示灯LAN1、2、3、4插孔的灯代表内网网络连接情况的显示灯，一般是闪烁或者长期亮着。
如果不亮表示网络没有连接成功，或者没电。
如果长期亮着代表网络正常，但是没有数据流动和下载。
与之相反的就是闪烁，说明这时的网络正处于下载或上传数据当中。
2、POWER指示灯它是用来表示开启或者关闭光纤收发器的，使用中是常亮，关闭使用是熄灭。
3、POTS指示灯POTS1、2是内网电话线是否连接的显示灯。
灯光状态是常量和闪烁，颜色是绿色。
常亮代表正常使用，可以连接到软交换机，但是没有任何业务流传输。
熄灭表示没电或者无法注册到交换设备。
闪烁时是有业务流的意思。
4、LOS指示灯这是外线光纤是否连接的显示灯，闪烁代表ONU接收光功率的效率有些低，但光接受机的灵敏度高。
常亮是表示ONUPON的光模板电源已经关掉了。
5、PON指示灯这是外线光纤是否连接的状态显示灯。
常亮和闪烁都是正常使用当中，熄灭代表ONU没完成OAM的发现和注册。
二、如何通过指示灯来判断光电转换器的状态？1、PWR：灯亮表示DC5V电源工作正常，不亮表示光电转换器未通电，灯光暗，表示电压低或其他故障。
2、FX100：灯亮表示光纤传输速率为100Mbps。
3、FX Link/Act：灯长亮表示光纤链路连接正确。
灯闪亮表示光纤中有数据在传输4、FDX：灯亮表示光纤以全双工方式传输数据。
5、TX100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps。
6、RLK：常亮，光口接收链路正常。
不亮，接收链路错误7、TLK常亮，光口发送链路正常。
IPG高功率激光器开关机操作指南
高功率IPG激光器开机流程1.激光器机柜前面板红色急停旋开；然后将激光器机柜侧面板主电源开关打到ON档；然后将激光器机柜前面板钥匙开关打到TEST档（或者是ON，根据版本而定）；2.待1完成后，等待5分钟(冬天时候由于温度过低，要等待30分钟以上让激光器空调运行足够久使激光器温度上升到20摄氏度以上；另外，夏天晚上，房间空调如果不工作，外部的湿热空气可以逐渐渗透机箱内，故早上开机时也要让空调运行30分钟左右)，将冷水机主电源开关打到ON档；3.待2完成后，按下激光器机柜前面板的绿色按钮（激光模块电源）；4.待3完成后，双击电脑桌面上的LASERNET图标进入激光器控制软件；然后点击Control进入控制界面；5.待4完成后，若激光器无报警，则可以看到Control界面上的Laser ON和Laser ready的绿色指示灯亮（若激光器出现报警，请咨询相关技术人员解除报警后，方可进行后面步骤），点击Guide lasers（红光），Guide laser绿色指示灯亮；6.待5完成后，点击External control（外部出光使能控制）和Analog control（模拟量控制），显示为ON状态，则外控已经开启，然后点击Emission，显示为ON状态；7.开机完成，正常加工（正常加工过程中激光器机柜开关按钮及Lasernet软件不要轻易改动）。
简化流程：激光器急停旋开→激光器主电源开关置ON档→激光器钥匙开关置TEST档（或ON）→等待足够时间，冷水机电源开关置ON档→按下激光器绿色按钮→进入LASERNET的control界面→确认状态正常→打开红光→点击External control和Analog control→Emission置ON→开机完成高功率IPG激光器关机流程1．停止加工，点击Emission，显示为OFF状态；然后点击External control（外部出光使能控制）和Analog control（模拟量控制），显示为OFF状态；然后点击Laser,显示为OFF状态；再点击Guide lasers,关闭红光，然后关闭整个Lasernet控制软件；2．待1完成后，将激光器机柜前面板钥匙开关由TEST打到OFF档；然后将激光器机柜侧面板激光器主电源开关打到OFF档；3．待2完成后，将冷水机主电源开关打到OFF档；4．关机完成。
06-设备指示灯含义指南-参考.
指示灯及单板条码目录1机柜指示灯 ---------------------------------------------------- 2 2子架指示灯 ---------------------------------------------------- 3 3单板指示灯 ---------------------------------------------------- 4 4风扇指示灯 ---------------------------------------------------- 9 5PIU指示灯 ---------------------------------------------------- 10 6单板条形码概述------------------------------------------------ 111 机柜指示灯每个机柜顶部有四个指示灯，分别为绿、红、橙和黄四种颜色。
机柜顶部指示灯的说明如表1所示。
2 子架指示灯OptiX OSN 6800、OptiX OSN 8800子架有四个指示灯，分别为红、黄和绿三种颜色。
子架指示灯的说明如表1所示。
说明：3 单板指示灯单板面板上具有指示灯，用来指示单板的运行和告警等状态。
单板指示灯的说明如表1、表2所示。
4 风扇指示灯风扇框上具有风扇指示灯，用来指示风扇的工作状态。
风扇指示灯的说明如表1所示。
5 PIU指示灯PIU单板上具有运行指示灯，用来指示PIU单板的工作状态。
PIU单板指示灯的说明如表1所示。
6 单板条形码概述单板条形码贴在单板面板上，包括BOM编码，出厂信息，单板版本，单板名称和单板型号等单板基本信息，部分单板还包括单板特性码。
其中，单板特性码包含光信号频率，光模块类型和波长等信息。
说明：光信号频率等部分信息在网管显示为调测值，与条形码显示的出厂值有出入。
单板配置了光模块，其条形码如图1和图2所示。
SAMlight 软件操作说明书
19
上海三克激光科技有限公司 Shanghai Sanke Laser Technology Co.,
扫描头：当有一个以上扫描头时，选项自动激活。选择用于打标的扫描头 按钮：
⑴、 开启指示光：标记打标位置； ⑵、 打标 ⑶、 停止
打标被触发后，扫描头将立刻出光打标。 选择框 ⑴、 外触发：允许外部设备控制打标 ⑵、 重复打标：打标过程被重复 ⑶、 仅打所选定的： 只对选中对象打标 指示光： ⑴、 允许开启指示光： 指示光可用 ⑵、 自动开启指示光： 打标前，自动开启指示光。作用同“开启指示光” ⑶、 全部标定： 选定后，对所有对象位置进行位置标定。不选，只对选中对象位置标 定 ⑷、 打标时关闭： 打标操作过程中关闭指示光。 打标状态栏
安装过程
1. 双击图标
安装。出现下列窗口
2．点击
继续安装。
3
3．选中
上海三克激光科技有限公司 Shanghai Sanke Laser Technology Co.,
后，点击
继续安装。
4．上图中软件默认的安装路径在“C:\scaps\sam2d”，要改变路径单击
然后选择软件安装位置。再点击
按钮继续安装。
点“下一步”，出现如图
选择“浏览”，查找文件目录为安装打标软件目录中USC1文件夹中的sc_usc1.sys文件。 打开，
7
上海三克激光科技有限公司 Shanghai Sanke Laser Technology Co.,
驱动安装好了，这时打标软件就可以正常工作了。
9，英文转中文
完成安装后，双击桌面SAMLight图标运行软件。没有连接打标机时，软件以演示方 式运行。不能保存编辑文件。只有连接打标后，所有编辑的文件才可以保存。
los红灯闪烁什么意思？
生活中的常识，希望对您有帮助！
生活经验知识分享los红灯闪烁什么意思？
导读：本文是关于生活中常识的，仅供参考，如果觉得很不错，欢迎点评和分享。
光纤断开
los亮红灯，代表光纤猫接收不到信号，不能上网，这种故障用户无法自行维修，需要专门的人员和光纤工具，建议致电网络运营商报修。
建议你先关掉重新开一下或拔下光纤头，用棉球清理一下光纤面，然后再插回光纤，是初步处理。
再请检查一下你的光纤线路有没有被弯折打结或者断裂的，光纤猫接头拔下重新插下。
若此时还不行，直接给电信打电话，可能是外部线路问题或光猫已损坏。
光猫指示灯的正常状态应该是：power（电源灯）常亮；PON 灯常亮；LOS灯不亮；LAN口对应插上网线的接口，指示灯常亮或闪烁。
感谢阅读，希望能帮助您！。
瑞斯康达常见指示灯介绍
瑞斯康达常见指示灯介绍一、测试传输环境电路编号：美仁宫-金山30N2007二、什么情况联系传输协助处理？1、到了用户端或基站，能看到用户端或基站端E1类指示灯告警内环2、核对电路单是否正确断环三、什么情况用误码仪？设备无告警，业务不通的情况下四、RC952类型的指示灯情况RC952FEE1 正常情况指示灯（灭）RC952FXE1 正常情况指示灯（灭）E１告警1、952FXEE1 经过SDH LAL闪亮不经过SDH LAL 常亮2、952FEE1 经过SDH LER 闪亮不经过SDH LOS 常亮3、当左952FXEE1 LAL闪亮在 C 环给952FXEE1 指示灯正常在D环给952FXEE1指示灯正常无反映，那问题就在C-D 之间的跳线当右952FXEE1 LER闪亮在D环给９５２FＥＥ１指示灯正常在C环给952F EE1指示灯正常无反映，那问题就在C-D 之间的跳线以此类推RLP 告警为成帧非成帧问题，两个配置问题找平台设置五、RC832 -30- Bl–S1 RC831- FV35LPR（光）LLOS RLOS灭（E1）绿灯为TD RD PWR 其它灯灭为正常右为光路指示灯1、RC832 -30- Bl–S1看不到E1 传输问题的告警物理断当前SDH接入LLOS告警2、RC832 -30- Bl–S1 LPR 亮表示用户端到基站端光路有问题光路告警几种原因（光纤断、基站端或用户端停电，尾纤断，光衰过大-30DB 就可能产生告警）3、E1 信号丢失用户端RC 831 V35 AIS 亮4、如果判断传输有问题，可在用户端看RC 831 V35 AIS的指示灯变化或到基站换RC952查看指示灯，或在基站端挂表测试。
或在用户再接一个RC832 -30- Bl–S1挂表测试5、如果确认为传输问题（RC952类型的指示灯情况3 ）五、RC903 RC904RC903 正常情况TD RD 闪亮TEST灭右边LOS AIS LOF LOMF CV CRC 灭为正常RC904 （无图设备为模块RJ48到26根针的v35接口）正常情况下ALM 灭一、903 E1 AIS 告警表示没接收到远端E1信号（一般为传输或对端没接设备）二、903 LOS 告警一般为SDH 出来线路问题三、904 ALM 橙色表示没接到远端E1 信号（一般为传输或对端没接设备）四、904 ALM 红色一般为SDH 出来线路问题五、904 如果用户端的V35接口没接入设备，904不会产生告警六、如果用；判断为传输问题主要看903的AIS 904 ALM 灭为正常方法按（RC952类型的指示灯情况3 ）六、RC831 -240E左边光路TX断LOS下亮RX 断LOS上亮右边E1 USED 指示灯L 指示灯本设没有接设备R 指示对端没有接设备RC831 -240E v35模块ALM告警为远端告警不信号接入左边绿灯为正常一、如果用户的路由器为v35接口，在路由器就可以看到远端告警二、只接在用户端就可以找传输环路测试判断故障点。
华为光端机OptiX OSN1500各种指示灯说明
华为光端机OptiX OSN1500各种指示灯说明（一）OSN1500机柜指示灯说明OSN1500单板硬件状态灯（STAT）说明OS1500业务激活状态/单板主备状态指示灯（ACT）说明OSN1500单板软件状态灯（PROG）说明华为OSN1500单板指示灯说明（二）OSN1500业务告警指示灯（SRV）说明单板类型状态描述指示灯说明业务板亮（绿色）业务工作正常，没有任何业务告警产生。
亮（红色）业务有紧急或重要告警。
亮（黄色）业务有次要和远端告警。
灭没有配置业务且没有告警，或没有电源输入。
OSN1500同步时钟状态灯（SYNC）说明状态描述指示灯说明亮（绿色）时钟工作在自由振荡方式，且没有设置系统时钟优先级表（系统时钟优先级表默认只有内部源）。
时钟工作在跟踪模式，并且正在跟踪优先级表中除内部源以外的其他时钟源。
亮（红色）已经设置了系统时钟优先级表，但是除内部源外，表中的其他时钟源都已经丢失，时钟工作在保持模式或者由振荡模式。
OSN1500告警切除指示灯（ALMC）状态描述指示灯说明亮（黄色）当前处在告警长期切除状态灭有告警立刻用声音提示OSN1500以太网指示灯说明指示灯名称状态描述指示灯说明连接状态指示灯-LINK（绿色）亮纤缆与设备连接成功灭纤缆与设备没有连接上数据收发指示灯-ACT（橙色）闪烁有数据收发灭没有数据收发OSN1500交叉连接单元业务激活状态灯（ACTX）说明状态描述指示灯说明亮（绿色）交叉连接单元处于主用状态灭交叉连接单元处于备用状态OSN1500主控单元主备状态指示灯（ACTC）说明状态描述指示灯说明亮（绿色）主控单元处于主用状态灭主控单元处于备用状态华为OSN1500单板指示灯说明（三）OSN1500线路单元业务告警指示灯（SRVL）说明:状态描述指示灯说明亮（绿色）线路业务正常，没有告警产生亮（红色）线路业务有紧急告警或重要告警亮（黄色）线路业务有次要告警或远端告警灭没有配置线路业务且没有告警，或者没有电源输入OSN1500交叉单元业务告警指示灯（SRVX）说明:状态描述指示灯说明亮（绿色）业务工作正常，没有任何业务告警产生亮（红色）发生了业务倒换，如TPS倒换。
各厂商服务器外观巡检指示灯含义
各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:注:HP （Systems Insight Display）快速诊断板的指示灯表现出了主板部件的布局。
当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和快速诊断板指示灯（Systems Insight2、IBM 设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：1.信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。
2.定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到 服务器。
3.系统错误指示灯：该灯亮表明系统出现错误。
通过光通路诊断板来定位故障。
4.供电指示灯：a 、该灯点亮且不闪烁，表明服务器已经开启。
b 、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。
c 、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障.2）光通路诊断面板指示灯：注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。
当服务器处于“提醒”方式时，系统错误指示灯将闪烁。
3、DELL服务器(PowerEdge 2950等)1）电源指示灯代码前面板上的电源按钮控制输入系统电源设备的电源。
打开系统电源时，电源指示灯将呈绿色亮起。
系统的控制面板 LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。
LCD 呈蓝色亮起表示系统运行正常，呈琥珀色亮起表示出现错误。
LCD 滚动显示信息，包括状态代码及其后跟的描述性文本。
表列出了可能出现的4、SUN设备（包括SUN V445、X366等--具体设备可能有些出入）1）前面板指示灯：. .。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红光Laser指示灯是打出一个小圆点，起到标线定位作用！
（诚信日成，用心服务）用技术赢得客户、用质量证明信誉、信誉赢得未来！我公司面向国内外激光、光电子市场，重点针对半导体激光应用领域，先后开发了点光源、线光源、十字光源、功率可调激光器、频率可调激光器、光纤藕合激光器等几大类数百种产品。
其中红光指示器主要应用于激光雕刻机、激光刻章机、激光切割机、激光内雕机、激光钉扣机、激光铆钉机、激光医疗仪器等激光加工设备上。
技术指标
光斑形状：点状
输出波长：635nm 650nm
管芯功率：5～30mW
规格: ：Φ10×35mm Φ12×36mm Φ12×40mm（带全返镜）
使用寿命：连续使用大于8000小时
光速发散度：0.3~0.5mrad
光学透镜：光学镀膜玻璃透镜G3
工作电压：直流5V
附件：激光专用电源
gl。
