棱镜折射实验
实验二、分光计的调节及棱镜折射率的测定[实验名称] 分光计的调节及棱镜折射率的测定[实验目的］1、了解分光计的结构及各组成部件的作用。
2、学会调节分光计。
3、掌握棱镜顶角、最小偏向角的测量方法，测定棱镜的折射率。
[实验仪器］分光计（包括电源变压器及放大镜）、钠光灯、汞灯、三棱镜、双平面镜等。
[实验原理]一束平行的单色光，入射到三棱镜的AB 面，经折射后由另一面AC 射出，入射光和AB 面法线的夹角i 称为入射角，出射光和AC 面法线的夹角/i 称为出射角，入射光和出射光的夹角Δ称为偏向角。
可以证明，当入射角i 等于出射角/i 时，入射光和出射光之间的夹角最小，称为最小偏向角m in δ。
如左图所示：由于Δ＝（i －r ）＋（/i －r /），当 i ＝/i 时，由折射定律有r ＝r /。
用m in δ代替Δ得： m in δ＝2（i －r ） （4-2-1）又因：r ＋r /＝2 r ＝π－（π－Ａ）＝Ａ， 所以，r ＝Ａ/2, 故：i =（Ａ+m in δ）/2 （4-2-2）由折射定律有：2s i n2s i n s i n s i n m i n A A ri n δ+== （4-2-3） 因此，只要测出三棱镜顶角Ａ和最小偏向角δmin ，就可以计算出棱镜玻璃对该波长单色光的折射率。
图4-2-1测最小偏向角的原理图[实验内容及步骤]（一） 测量三棱镜的顶角1、首先调节好分光计（按分光计的调节步骤顺序进行）。
2、固定好载物平台，将三棱镜按下面的图示放置在棱镜台上，并用钠光灯照亮狭缝，使准直管射出平行光束。
转动望远镜至1T 位置，观察由棱镜的一个折射面AB 反射的狭缝像，使之与望远镜的双十字叉丝的竖直线重合，将左、右游标的读数1α和2α记录于表(1)中。
3、将望远镜转至2T 位置，观察由棱镜另一折射面AC 反射的狭缝像，使之与望远镜的双十字叉丝的竖直线重合，此时将左、右游标的读数1β和2β记录于表（1）中。
望远镜由1T 位置转至2T 位置时的角度θ为： 22211βαβαθ-+-=（4-2-4）可以证明，角度θ是棱镜顶角A 的两倍，即： 422211βαβαθ-+-==A （4-2-5）(二)测量最小偏向角δmin1、将三棱镜按下面的图示放置在棱镜台上，并用钠光灯照亮狭缝，使准直管射出平行光束。
转动内圆盘及望远镜至1T 位置，使它能清晰地看到钠光经三棱镜折射后形成的黄色谱线（狭缝像）。
2、将刻度内盘（游标盘）螺丝松开，双手慢慢转动内盘（即棱镜台），改变入射角i ，使谱线往偏向角减小的方向移动，同时转动望远镜跟踪该谱线。
3、当棱镜台左、右转动到某一位置1T 时，该谱线不再移动，这时无论棱镜台向何方向转动，该谱线均向相反方向移动，即偏向角都变大。
这个谱线反向移动的极限位置就是棱镜对该谱线的最小偏向角m in δ的位置。
4、此时固定内圆盘，同时转动望远镜至1T 位置并使望远镜中的双十字叉丝的竖直线对准黄色谱线的极限位置（中心），记录望远镜在1T 位置时的刻度盘左、右游标读数1α和2α于表（2）中。
图4-2-2测量三棱镜顶角示意图5、移去三棱镜，固定棱镜台，再转动望远镜，使双十字叉丝的竖直线对准准直管黄色谱线的狭缝像，记录与入射光2T 方位相应的左、右游标读数1β、2β 于表（2）中。
则最小偏向角δ为： 22211βαβαδ-+-= （4-2-6）计算误差的公式：()1512--=∑=n A A S i iA = ；22仪∆+=A A S σ= ；A A A σ±==()1512min --=∑=n S i iδδδ= ；22仪∆+=δδσS = ；δσδδ±==222212221⎪⎭⎫⎝⎛++⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=δσδσδσA ctg A ctg A ctg n A n=nn n n σσ∙==[数据记录与处理]图4-2-3测量最小偏向角示意图表（2） 测量最小偏向角δ的数据计算：（1） 棱镜玻璃折射率：2s i n2s i nm i n A A n δ+== （2）三棱镜玻璃折射率的表达式：n n n σ±==[思考题]1、总结分光计精细调节应满足哪几点要求？怎样判断是否调节好？2、测角θ时，望远镜由1T 位置转至2T 位置，同一游标上的两次读数分别为/0100330=α经00转到/011530=β；问：望远镜由1T 位置转至2T 位置时实际所转角度是多少？写出计算θ角的通用式。
附录JJ-Y 型分光计的结构及使用： 一、分光计的结构分光计由底座、载物平台、望远镜、平行光管和读数圆盘五部分组成。
详细结构如图4-2-4所示：图4-2-4 分光计的结构1、狭缝装置，2、狭缝锁紧螺钉，3、平行光管，4、制动架，5、载物台，6载物台调平螺钉（3只），7、载物台锁紧螺钉，8、望远镜部件，9、望远镜套筒锁紧螺钉，10、阿贝式自准直目镜，11、望远镜目镜焦距调节鼓轮，12、望远镜光轴高低调节螺钉，13、望远镜光轴水平调节螺钉，14、支臂，15、望远镜微调螺钉，16、主刻度盘度盘制动螺钉，17、、望远镜制动螺钉，18、制动架，19、底座，20、转座，21、游标盘，22、主刻度盘，23、立柱，24、游标盘微调螺钉，25、游标盘制动螺钉，26、平行光管光轴水平调节螺钉，27、平行光管光轴高低调节螺钉，28、狭缝宽窄调节螺钉底座（19）：是整个分光计的支座，底座中心有铅直方向的转轴，称为仪器的中心轴。
载物平台（5）：能上下移动又能绕中心转轴水平转动，载物平台上可放置平面镜、三棱镜或其它光学元件，其下面有三个水平调节螺钉（6），可以调节载物平台水平。
读数圆盘：能绕中心转轴旋转的水平刻度圆盘。
是由主刻度盘（22）和左、右对称的游标盘（21）组成，共同套在中心轴O上。
主刻度盘上刻有分格为半度的3600圆周角。
在游标盘两对称方向设有两个游标读数。
测量时读出两个读数值α和β，然后取平均值，这样可以消除度盘偏心引起的误差。
平行光管（3）：安装在固定立柱（23）上，它由可变狭逢和一组消色差透镜组成。
平行光管的光轴位置，可以通过立柱上的调节螺钉（26）（27）来进行微调。
调节狭缝到透镜的距离，使狭缝位于透镜的焦平面上，平行光管即出射平行光。
调节螺钉（28），可改变狭缝宽度，可调范围为mm02.0。
~2自准直望远镜（8）：安装在支臂（14）上，支臂与转座（20）固定在一起，并套在度盘上。
可绕中心转轴水平转动。
望远镜转动的位置，可由读数圆盘读出所转角度。
望远镜自准直系统由阿贝式目镜（分划板带照明灯泡）和物镜组成，见图4-9。
螺钉（12，13）可调节望远镜光轴对中心轴的倾角。
二、分光计的调节为保证准确测量，使用分光计前必须按要求对分光计进行调节：1、熟悉分光计的结构：先把分光计专用电源接通，使灯泡发光。
对照分光计的结构图和实物，熟悉分光计各部件的功能，为熟悉各螺钉的作用，可逐一对各螺钉进行松开、转动、锁紧、微动等操作。
2、目视粗调：用眼睛估测进行目视调节，将望远镜转至与平行光管在一条直线上，调节望远镜筒和平行光管的仰角螺钉，使二者基本处于同一水平线上。
调节载物平台的高度及载物平台底座下的三只调节螺钉（6）使台面基本保持水平并与中心转轴垂直，同时保持平台与望远镜光轴平行。
然后再对各部分进行精细调节器。
目视粗调这一步很重要，只要这一步调节较好，就可以大大减少精细调节的盲目性，缩短精细调节过程。
3、分光计的精细调节分光计的精细调节要求满足以下三点：（1）将望远镜聚焦调到无穷远（自准直调节）望远镜要能接受平行光，首先应将它调焦到无穷远。
JJ—Y型分光计的望远镜属于阿贝式自准直望远镜，它的内部结构如图4-2-5所示。
在分划板下方有一个照明小灯泡，灯泡发出的光，经紧贴分划板的棱镜反射，把分划板叉丝照亮，由目镜观察在分划板下部可看到棱镜的绿十字透光窗，当望远镜调焦到无穷远时，物镜的像方焦平面与目镜的物方焦平面重合，分划板所处位置正好在物镜和目镜的焦平面上，由分划板下方绿色亮“十”字发出的光由物镜平行射出。
如果把平面反射镜置于载物平台上，且与望远镜光轴垂直，那么由物镜射出的光，经平面反射镜反射后进入物镜，再经物镜聚焦，在分划板上方就形成绿色亮“十”字反射像，此时从目镜中既可看到叉丝发亮“十”字，又可看到反射的亮“十”字像。
如果通过目镜只看到叉丝是清晰的，而反射的亮“十”字像却是模糊的，说明望远镜没有调焦到无穷远，不能接受平行光。
图4-2-5 平行光管、望远镜自准直调节光路图调节方法：接通灯泡电源，通过目镜观察分划板，同时转动目镜筒（11）直至看清分划板上刻线和发光“十”字，然后在载物台上放上平面反射镜（或三棱镜的一个反射面），使反射面与望远镜光轴垂直。
再通过目镜在分划板上去寻找亮“十”字反射像，一般情况（目视调节较好）此时可以看到一个亮斑，微微转动载物台，亮斑也要随着移动。
松开锁紧螺钉（9）移动目镜筒，调节物镜至分划板的距离（即对望远镜进行调焦），使反射“十”字像清晰。
望远镜调好后各部分的相对位置就不能再动！（2）调节望远镜光轴和仪器中心转轴垂直：上面的调节是使望远镜能接受平行光，但一般看到的清晰“十”字像不与分划板上方“十”字叉丝重合，偏高或偏低，这表明望远镜光轴不与仪器中心转轴相垂直。
调节方法：调节望远镜水平调节螺钉（3），使“十”字像的竖直线与分划板叉丝竖线重合，如图4-2-6（a）、（b）、（c）所示。
注意：为便于调节，载物台上放置的平面镜反射面应垂直于平台下方螺钉（6）任意两个的连线。
当“十”字像位于图4-2-6（b）所示位置，调节望远镜光轴高低调节螺钉（12），使“十”字像向分划板上横线靠近一半的距离，再调正对平面反射镜下方的平台调节螺钉（6），使“十”字像位于图4-2-6（c）所示的位置。
转动载物平台使平面镜另一个反射面正对望远镜，重复上述调节步骤，使反射的“十”字像与分划板叉丝上方的“十”字重合。
如此反复调节，使两个反射面对准望远镜物镜时，反射的“十”字像都位于叉丝上方“十”字中心为止，此时望远镜光轴与仪器中心转轴垂直。
图4-2-6 调望远镜光轴与仪器中心转轴相垂直（3）调节平行光管出射平行光，且平行光管光轴垂直于仪器中心转轴：取下平面镜，将钠光源照亮狭缝，使望远镜正对平行光管，松开狭缝装置的锁紧螺钉（2），伸缩狭缝装置的镜筒（1），使在望远镜中看到清晰的狭缝像（黄色狭缝亮线像）时再锁紧螺钉（2），通过调部件螺钉（26）、（27），使狭缝像正好在望远镜视场中央并与分划板竖线重合，至此平行光管已符合要求。
注意：使用平行光管时，严禁将狭缝合拢，未从望远镜中观察时，不准调节狭缝螺钉（28），测量时狭缝宽度保持1mm左右。
完成以上调节，即可进行精密测量。
棱镜实验总结报告范文(3篇)
第1篇一、实验背景棱镜实验是光学实验中的一种基础实验，旨在验证光的折射现象，并探究不同类型棱镜对光线的偏折效果。
通过棱镜实验，我们可以深入了解光的传播规律，为光学仪器的设计与制造提供理论依据。
本实验报告以一组棱镜实验为例，总结实验过程、结果与分析。
二、实验目的1. 验证光的折射现象。
2. 探究不同类型棱镜对光线的偏折效果。
3. 学习实验操作技能，提高实验分析能力。
三、实验原理当光线从一种介质进入另一种介质时，由于介质折射率的不同，光线会发生折射现象。
棱镜是一种常见的光学元件，由透明介质制成，具有两个或多个表面。
当光线通过棱镜时，会发生折射和反射，从而改变光线的传播方向。
四、实验器材1. 棱镜（包括三棱镜、四棱镜、五棱镜等）。
2. 平行光源。
3. 光具座。
4. 测量尺。
5. 记录本。
五、实验步骤1. 将平行光源照射在棱镜上，使光线垂直入射棱镜表面。
2. 观察并记录光线通过棱镜后的传播方向。
3. 更换不同类型、不同角度的棱镜，重复上述步骤。
4. 比较不同棱镜对光线的偏折效果，分析原因。
六、实验结果与分析1. 光线通过三棱镜后的传播方向发生改变，证明光的折射现象存在。
2. 随着棱镜角度的增加，光线的偏折程度也随之增大。
3. 不同类型棱镜对光线的偏折效果不同，如四棱镜比三棱镜偏折程度大，五棱镜比四棱镜偏折程度大。
4. 实验结果表明，棱镜对光线的偏折效果与棱镜的类型、角度以及光线的入射角度有关。
七、实验讨论1. 实验过程中，我们发现光线在通过棱镜时，其传播方向发生了改变。
这是由于光线在不同介质中传播速度不同，导致光线在界面处发生折射现象。
2. 实验结果与理论相符，验证了光的折射现象的存在。
3. 通过实验，我们了解了不同类型棱镜对光线的偏折效果，为光学仪器的设计与制造提供了理论依据。
八、实验总结1. 本实验验证了光的折射现象，为光学理论的研究提供了实验依据。
2. 通过实验，我们了解了不同类型棱镜对光线的偏折效果，为光学仪器的设计与制造提供了理论支持。
光学实验教案研究光的色散与棱镜的折射实验
光学实验教案研究光的色散与棱镜的折射实验一、实验目的通过本实验，我们旨在研究光的色散现象以及棱镜在折射中的作用原理，加深对这些光学现象的理解。
同时，通过实验操作，培养学生的实验观察能力、思维能力和动手操作能力。
二、实验原理1. 色散现象：光在介质中传播时，不同波长的光因其折射率的差异而发生偏折，即产生色散现象。
常见的色散现象包括光的分光和光的色散，其中光的分光是指光在透明介质中的折射现象，而光的色散则指光在介质中通过折射产生不同颜色的现象。
2. 棱镜的折射：棱镜是一种透明的光学器件，其形状通常为三角形，在光线入射时，根据入射角和折射率的关系，光线将在棱镜内发生折射现象。
棱镜折射实验通过改变入射角度，观察光线在棱镜内的偏折现象，可以揭示出折射定律的应用和棱镜的折射特性。
三、实验材料与仪器1. 红、黄、绿、蓝等颜色的LED灯2. 光屏3. 棱镜4. 直尺5. 三脚架6. 光源电路四、实验步骤与方法1. 调试实验仪器：先将三脚架架设好，并固定好光屏和光源。
确保实验装置的稳定性和准确性。
2. 研究光的色散现象：a. 打开红色LED灯，使其射出光线。
b. 将光线射向棱镜，并调整角度使光线在棱镜上方发生折射。
c. 观察光线在棱镜上的折射偏移。
d. 依次使用黄、绿、蓝等颜色的LED灯进行同样的实验操作，记录观察结果。
3. 研究棱镜的折射现象：a. 将白光源对准棱镜，调整光线入射角度使其射入棱镜。
b. 观察光线在棱镜内的折射现象。
c. 测量入射角和折射角，计算折射率。
d. 重复上述步骤，记录多组数据进行比较和分析。
五、实验注意事项1. 实验过程中，要注意实验仪器的稳定性和准确性，确保数据的可靠性。
2. 实验操作时，要轻拿轻放，避免对实验装置和仪器的损坏。
3. 注意保持实验环境的安静和黑暗，以便更好地观察光线的色散和折射现象。
六、预期结果与分析1. 在研究光的色散现象时，我们预期观察到不同颜色的光线在通过棱镜时发生折射，产生不同程度的偏折现象，从而形成不同颜色的光谱。
棱镜折射率的测定实验报告
一、实验目的1. 了解分光计的结构和原理，掌握分光计的调节和使用方法。
2. 学习使用最小偏向角法测定棱镜的折射率。
3. 通过实验，加深对光学原理和测量方法的理解。
二、实验原理棱镜的折射率是指光线从空气进入棱镜时，由于折射而改变传播方向的能力。
根据斯涅尔定律，入射角i和折射角r之间满足关系式：n1 sin(i) = n2 sin(r)，其中n1和n2分别是光在空气和棱镜中的折射率。
最小偏向角法是测定棱镜折射率的基本方法之一。
当光线入射到棱镜的折射面时，经过两次折射后，出射光线的方向相对于入射光线发生改变，形成偏向角θ。
当入射光线和出射光线相对于棱镜的底面垂直时，偏向角θ达到最小值。
根据几何关系，可以得到折射率n的计算公式：n = tan(θ/2)。
三、实验仪器1. 分光计2. 玻璃三棱镜3. 钠光灯4. 双面平面镜5. 秒表6. 计算器四、实验步骤1. 调整分光计（1）将分光计放置在平稳的桌面上，确保望远镜和载物台垂直于中心转轴。
（2）打开钠光灯，调整狭缝装置，使狭缝成像清晰。
（3）调整平行光管光轴与望远镜光轴垂直于中心转轴。
2. 测量棱镜的顶角（1）将玻璃三棱镜置于载物台上，使棱镜的底面与载物台平面平行。
（2）调节望远镜，使分划板与棱镜的顶角对齐。
（3）记录望远镜的读数，计算棱镜的顶角a。
3. 测量最小偏向角（1）调整钠光灯和棱镜的位置，使光线从棱镜的折射面入射。
（2）观察望远镜中的光线，调整棱镜的角度，使偏向角θ达到最小值。
（3）记录望远镜的读数，计算偏向角θ。
4. 计算棱镜的折射率根据公式n = tan(θ/2)和实验数据，计算棱镜的折射率。
五、实验结果与分析1. 实验数据| 棱镜顶角a (°) | 最小偏向角θ (°) | 折射率n ||----------------|------------------|----------|| | | |2. 结果分析通过实验，可以得到棱镜的折射率n。

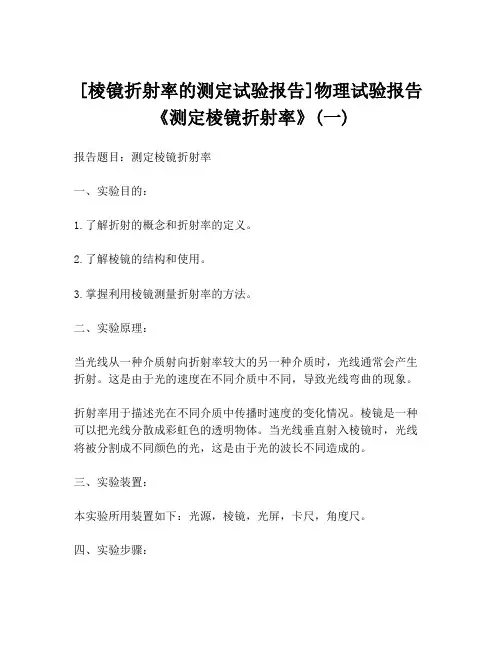

[棱镜折射率的测定试验报告]物理试验报告《测定棱镜折射率》(一)
![[棱镜折射率的测定试验报告]物理试验报告《测定棱镜折射率》(一)](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/457d9f22cd7931b765ce0508763231126edb7766.webp)
[棱镜折射率的测定试验报告]物理试验报告《测定棱镜折射率》(一)报告题目：测定棱镜折射率一、实验目的：1.了解折射的概念和折射率的定义。
2.了解棱镜的结构和使用。
3.掌握利用棱镜测量折射率的方法。
二、实验原理：当光线从一种介质射向折射率较大的另一种介质时，光线通常会产生折射。
这是由于光的速度在不同介质中不同，导致光线弯曲的现象。
折射率用于描述光在不同介质中传播时速度的变化情况。
棱镜是一种可以把光线分散成彩虹色的透明物体。
当光线垂直射入棱镜时，光线将被分割成不同颜色的光，这是由于光的波长不同造成的。
三、实验装置：本实验所用装置如下：光源，棱镜，光屏，卡尺，角度尺。
四、实验步骤：1. 将棱镜固定在光源前，调整光源方向，使得光线正好射到棱镜上。
2. 调整棱镜，使得光线通过棱镜后正好落在光屏上。
3. 使用卡尺和角度尺测量棱镜的折射角和入射角，并计算出角度的平均值。
4. 记录下光线的颜色，并测量入射角和折射角的正弦值。
5. 利用公式计算出不同颜色光的折射率，并计算出平均折射率。
五、实验结果：1. 测量结果如下：颜色入射角度（°）折射角度（°）sin i s in r 折射率红色 52 37 0.789 0.548 1.44橙色 52 37 0.789 0.548 1.44黄色 52 37 0.789 0.548 1.44绿色 52 37 0.789 0.548 1.44蓝色 52 37 0.789 0.548 1.44靛色 52 37 0.789 0.548 1.44紫色 52 37 0.789 0.548 1.44平均折射率：1.442. 折射率的误差：由于实验中测量精度的不足，导致计算出的折射率存在误差。
同时，光线在空气和玻璃之间的反射和散射也会对折射率的精度产生影响。
误差的改进方法：增加试验次数，减小误差；选用更精确的仪器测量；对实验过程进行仔细、准确的控制。
六、实验结论：1. 对常见颜色光使用棱镜进行分光实验，得到的平均折射率为1.44。

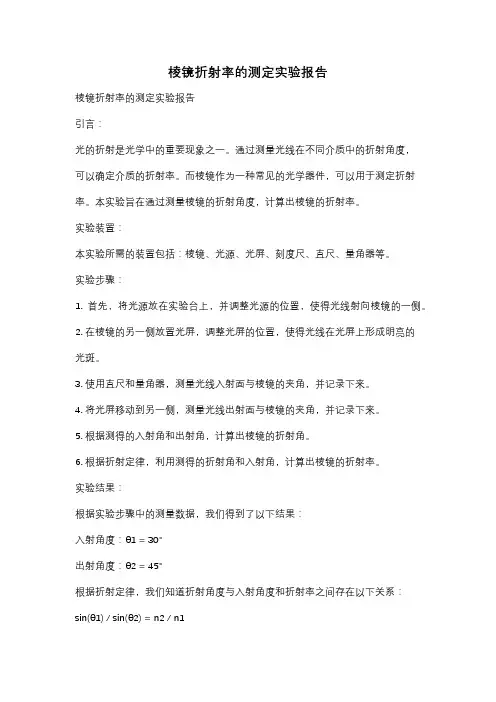

棱镜折射率的测定实验报告
棱镜折射率的测定实验报告棱镜折射率的测定实验报告引言：光的折射是光学中的重要现象之一。
通过测量光线在不同介质中的折射角度，可以确定介质的折射率。
而棱镜作为一种常见的光学器件，可以用于测定折射率。
本实验旨在通过测量棱镜的折射角度，计算出棱镜的折射率。
实验装置：本实验所需的装置包括：棱镜、光源、光屏、刻度尺、直尺、量角器等。
实验步骤：1. 首先，将光源放在实验台上，并调整光源的位置，使得光线射向棱镜的一侧。
2. 在棱镜的另一侧放置光屏，调整光屏的位置，使得光线在光屏上形成明亮的光斑。
3. 使用直尺和量角器，测量光线入射面与棱镜的夹角，并记录下来。
4. 将光屏移动到另一侧，测量光线出射面与棱镜的夹角，并记录下来。
5. 根据测得的入射角和出射角，计算出棱镜的折射角。
6. 根据折射定律，利用测得的折射角和入射角，计算出棱镜的折射率。
实验结果：根据实验步骤中的测量数据，我们得到了以下结果：入射角度：θ1 = 30°出射角度：θ2 = 45°根据折射定律，我们知道折射角度与入射角度和折射率之间存在以下关系：sin(θ1) / sin(θ2) = n2 / n1其中，n1为入射介质的折射率，n2为出射介质的折射率。
由于入射介质为空气，其折射率近似为1。
代入实验数据，我们可以求解出棱镜的折射率n2。
计算过程：sin(30°) / sin(45°) = 1 / n2sin(30°) / sin(45°) = 1 / n2n2 = sin(45°) / sin(30°)n2 ≈ 1.73因此，根据实验结果，我们得出棱镜的折射率为1.73。
讨论与结论：通过本实验，我们成功地测定了棱镜的折射率。
然而，实验结果可能存在一定的误差。
这可能是由于实验过程中的仪器误差、测量误差等因素导致的。
为了提高实验结果的准确性，我们可以采取以下改进措施：1. 使用更精确的量角器和刻度尺，以减小测量误差。
光的棱镜折射与色散的实验探究 (2)
探究棱镜对光的色散作用
实验目的：探究棱镜对光的 色散作用
实验原理：光的折射和色散 原理
实验器材：棱镜、光源、光 屏、测量仪器等
实验步骤：设置光源、调整 棱镜角度、观察光屏上的色 散现象、测量色散角度等
实验结果：观察并记录色散 现象，分析色散角度与棱镜 角度的关系
作用：显示实验结果 类型：液晶屏、投影屏等 尺寸：根据实验需求选择合适尺寸 分辨率：保证实验结果的清晰显示
分光仪
原理：利用光的折射和色散特性，将不同颜色的光分开 结构：包括光源、棱镜、光栅、探测器等 功能：测量光的波长、强度、偏振状态等 使用方法：调整光源强度、棱镜角度、光栅间距等，以获得最佳测量效果
棱镜在光学通 信中的应用： 如光纤通信、
光波导等
棱镜在光学成 像中的应用： 如全息摄影、 光学成像系统
等
棱镜在光学检 测中的应用： 如光谱分析、 光学检测仪器
等
对未来研究的建议
深入研究光的折射和色散现象，探索更多未知的光学现象
改进实验方法，提高实验结果的准确性和可靠性
结合其他学科知识，如量子力学、电磁学等，进行跨学科研究 关注光学技术的最新发展，如激光技术、光纤通信等，为未来研究提供新 的思路和方向
实验步骤
搭建实验装置
准备棱镜、光源、白屏和测量工具 调整光源和棱镜的位置，使光线通过棱镜后投射到白屏上 观察白屏上的彩色光带，记录颜色和位置 改变光源和棱镜的角度，重复步骤3，记录不同角度下的彩色光带 分析实验数据，得出结论
调整光源和棱镜位置
01
准备光源：选择合适的光源，如激光笔、手电 筒等
03
THANK YOU
研究光的色散现象的三棱镜折射实验
研究光的色散现象的三棱镜折射实验标题: 研究光的色散现象的三棱镜折射实验引言:光的色散是物理学中一个重要的现象，指的是光在不同介质中传播时由于折射率的不同而发生的色彩分离。
三棱镜折射实验是最常用的一种实验方法，通过测量光在经过三棱镜时的折射角和折射率，以及不同颜色光的色散情况，来研究光的色散现象。
本文将详细介绍该实验的定律、实验准备与过程，并探讨其在其他领域的应用和专业性角度。
一、定律:1. 折射定律:当光由一种介质射入另一种介质时，入射角、折射角和两种介质的折射率之间存在一个定量关系，即著名的折射定律。
折射定律可以用以下公式表示:n1*sin(θ1) = n2*sin(θ2)其中，n1和n2分别表示两种介质的折射率，θ1和θ2分别表示光线入射和折射的角度。
2. 光的色散:光的色散是指光通过介质时，由于介质的折射率随着波长（或频率）的不同而变化，导致光的不同颜色发生偏折的现象。
不同波长的光在折射时的角度不同，从而使光的颜色发生偏离。
二、实验准备:1. 实验器材准备:- 三棱镜: 透明材质制成的三角形棱镜，用于将光线折射和分散。
- 光源: 可以是白炽灯或者激光器，用于提供光源。
- 旋转支架: 用于固定并调整光源和三棱镜的相对位置。
- 垂直支架: 用于将三棱镜固定在合适的位置，以确保实验的稳定性。
- 角度测量器: 用于测量光线入射和折射的角度。
2. 实验材料准备:- 白纸: 用于观察光的折射和色散现象。
- 水: 用于研究光在不同折射率介质中的色散现象。
三、实验过程:1. 搭建实验装置:- 使用旋转支架和垂直支架将光源和三棱镜固定在一定距离和角度上。
- 将白纸放置在三棱镜后方，以观察光线折射和色散现象。
2. 准备实验中所需光源:- 将光源（白炽灯或激光器）与三棱镜垂直放置并调整至适当位置。
- 确保光线射向三棱镜的一个面，使其发生折射。
3. 观察折射现象:- 在白纸上观察光线折射后的结果。
- 观察到通过三棱镜的光线会产生不同颜色的偏折。
棱镜透镜实验报告总结(3篇)
第1篇一、实验目的本次实验旨在通过观察和测量棱镜和透镜的光学特性，加深对光学原理的理解。
实验内容主要包括棱镜的折射、反射现象，以及透镜的成像规律。
通过实验，我们学习了如何利用棱镜和透镜进行光学测量，并对实验结果进行了分析。
二、实验原理1. 棱镜的折射和反射现象：当光线从一种介质进入另一种介质时，由于介质的光密度不同，光线会发生折射和反射。
棱镜的折射现象可以用斯涅尔定律来描述，即入射角与折射角的正弦值之比等于两种介质的折射率之比。
2. 透镜的成像规律：透镜分为凸透镜和凹透镜，它们对光线具有会聚和发散的作用。
凸透镜成像规律可以用透镜公式描述，即物距u、像距v和焦距f之间的关系为1/f = 1/u + 1/v。
三、实验器材1. 棱镜：包括两个直角棱镜和一个三角形棱镜。
2. 透镜：包括一个凸透镜和一个凹透镜。
3. 光源：包括白光光源和激光光源。
4. 光具座：用于固定实验器材。
5. 测量工具：包括量角器、尺子、白纸等。
四、实验步骤1. 棱镜实验：（1）将直角棱镜放置在光具座上，调整光源，使其垂直照射棱镜。
（2）观察光线在棱镜中的折射和反射现象，记录入射角和折射角。
（3）更换不同角度的光源，重复上述步骤，观察折射和反射现象的变化。
2. 透镜实验：（1）将凸透镜和凹透镜分别放置在光具座上，调整光源，使其垂直照射透镜。
（2）观察光线在透镜中的会聚和发散现象，记录物距和像距。
（3）更换不同焦距的透镜，重复上述步骤，观察成像规律的变化。
五、实验结果与分析1. 棱镜实验：（1）实验结果表明，当光线从空气进入棱镜时，折射角小于入射角；当光线从棱镜进入空气时，折射角大于入射角。
（2）实验结果表明，当光线从空气进入棱镜时，反射角等于入射角；当光线从棱镜进入空气时，反射角小于入射角。
2. 透镜实验：（1）实验结果表明，当物距大于2倍焦距时，凸透镜成倒立、缩小的实像；当物距等于2倍焦距时，成倒立、等大的实像；当物距小于2倍焦距时，成正立、放大的虚像。
测棱镜的折射率实验报告
一、实验目的1. 了解分光计的结构和原理，掌握其使用方法。
2. 利用分光计测量玻璃三棱镜的折射率。
二、实验原理最小偏向角法是测定三棱镜折射率的基本方法之一。
当一束单色光入射到三棱镜的AB面上时，经过两次折射后，出射光线沿ER方向射出。
入射线LD与出射线ER的夹角称为偏向角。
当入射角改变时，偏向角也随之改变。
在某一特定入射角下，偏向角达到最小值，称为最小偏向角。
根据折射定律和几何关系，可以推导出最小偏向角与三棱镜折射率的关系，从而计算出折射率。
三、实验仪器1. 分光计2. 玻璃三棱镜3. 钠光灯4. 毛玻璃板5. 刻度尺6. 计算器四、实验步骤1. 调节分光计：按照实验要求，调整分光计的底座、平行光管、望远镜和载物台，使之光学轴线水平。
2. 调节平行光管：打开钠光灯，将狭缝装置水平放置，调节狭缝宽度，使狭缝成像清晰。
然后将狭缝装置转至竖直方向，调节平行光管仰角，使狭缝像与望远镜分划板的中心横线重合。
3. 调节望远镜：转动望远镜，使十字刻线成像清晰。
调节望远镜的焦距，使像清晰。
4. 测量三棱镜顶角：将三棱镜放置在载物台上，使AB面与望远镜光轴垂直。
通过望远镜观察，测量顶角A的大小。
5. 测量最小偏向角：转动载物台，使光线从三棱镜的AB面入射，经过两次折射后，从AC面射出。
观察偏向角的变化，当偏向角达到最小值时，记录此时入射角i1和出射角i4。
6. 重复步骤4和5，进行多次测量，取平均值。
五、数据处理1. 计算最小偏向角：根据测量的入射角i1和出射角i4，计算最小偏向角m。
2. 计算三棱镜折射率：根据最小偏向角m和三棱镜顶角A，利用公式n = sin(A/2) / sin(m/2)计算折射率。
3. 计算误差：计算测量结果的标准误差，分析误差来源。
六、实验结果与分析1. 通过实验，成功测量了玻璃三棱镜的折射率，结果如下：折射率：n = 1.5162. 分析误差来源：a. 分光计调节误差：分光计的调节精度对实验结果有一定影响。
实验5-6 角度法测量棱镜的折射率
实验5-6 角度法测量棱镜的折射率说明：本实验为设计性实验，要求学生按照①实验目的；②实验原理；③实验仪器；④实验步骤；⑤记录数据的表格；⑥结果处理；⑦实验总结，完成完整的实验报告。
实验前的预习报告可空出实验步骤部分，做完实验后在实验室补充。
实验时只要求用掠入射法即最小出射角法测定棱镜的顶角，不要求与最小偏向角法的测定结果进行比较。
根据1)sin sin cos (2'min1++=ααi n ，只要测得棱镜顶角α和最小出射角min 1'i ，即可计算折射率n 。
掠入射法实验分为三个步骤：1.分光计的调节；2.三棱镜顶角的测量；3. 掠入射法测量最小出射角。
实验前需预习的内容： 1．P60－63。
（1） 注意分光计以下结构：图2-34中7、8、9、10、11、12、13、14、15、16、17、21、22、28。
（2） 注意游标读数的方法。
（3）仔细阅读分光计的调节方法。
2．P138，测量三棱镜顶角的方法。
注意望远镜转角的计算公式，即望远镜光轴垂直AB 面时，左右刻度圆盘读数分别为左1ϕ、右1ϕ，望远镜光轴垂直AC 面时，左右刻度圆盘读数分别为右左、22ϕϕ，则望远镜转过的角度2/|]||[|2121右右左左ϕϕϕϕϕ-+-=。
3．P160。
掠入射法的原理。
测量原理：（1）顶角 （2）最小出射角通过测量两法线所在位置， 使入射光线平行于入射面 确定两法线所成角φ，进而得 确定出射光线以及出射面法 到顶角α＝1800－φ。
线位置，进而确定出射角i 。
实验注意事项：1、 准备工作（1） 实验前，先利用游标盘制动螺钉，把游标内盘（刻度盘）固定在实验者的左右两侧，以后的实验中保持刻度盘固定。
（2） 先适当调高载物台的高度，并为三只螺钉留出上下调节的空间。
（3） 点亮照明小灯(把变压器出来的6.3V 电源插头插到分光计底座的插座上)。
调节望远镜目镜调节手轮，使黑色十字叉丝清晰。
2、分光计的调节目的：在平面镜正反面均观察到绿色十字架位于分划版上交线处——重合位置，实现步骤如下（由于仪器精度和实验课时的限制，不要求严格重合，只要正反两面的绿十字均处于上交线附近即可进行下一步操作）：（1） 粗调(凭眼睛观察判断)望远镜水平（调其下面的调节螺钉）和载物台水平(调平台下面三个螺钉)。
