全钒液流电池的储能征程
钒液流电池储能系统
钒液流电池储能系统钒液流电池技术原理钒电池全称为全钒氧化还原液流电池(Vanadium Redox Battery，缩写为VRB)，是一种基于金属钒元素的氧化还原可再生燃料电池储能系统钒电池电能以化学能的方式存储在不同价态钒离子的硫酸电解液中，通过外接泵把电解液压入电池堆体内，在机械动力作用下，使其在不同的储液罐和半电池的闭合回路中循环流动，采用质子交换膜作为电池组的隔膜，电解质溶液平行流过电极表面并发生电化学反应，通过双电极板收集和传导电流，从而使得储存在溶液中的化学能转换成电能。
这个可逆的反应过程使钒电池顺利完成充电、放电和再充电。
钒电池的特性系统使用寿命长。
钒电池充放电次数超过10万次，使用寿命达到10年以上。
系统效率高。
钒电池系统循环效率可达65-80%。
支持频繁充放电。
钒电池支持频繁大电流充放电，每天可实现充放电数百次，而不会造成电池容量下降。
支持过充过放。
钒电池系统支持深度充放电（DOD > 80%），深度放电而不损坏电池。
充放电速度比为1.5:1。
钒电池系统能够实现快速充放电，满足负载需要。
自放电率低。
钒电池正负极电解液中的活性物质分别储存在不同的储罐中，在系统关闭模式，储罐中的电解液无自放电现象。
启动速度快。
钒电池系统运行过程中充放电切换时间小于1毫秒。
电池系统设计灵活。
钒电池系统的功率与容量可以独立设计，按照客户需求配置，并实现快速升级。
维护成本低。
钒电池系统实现全自动操作，操作成本低，维护周期长，维护简单。
环保无污染。
钒电池系统在常温下封闭运行，符合环保要求，可以完全回收，无处置问题。
钒液流电池储能系统应用钒液流电池储能系统（VRB-ESS）能够应用于电力供应价值链的各个环节，可将诸如风能、太阳能等间歇性可再生能源电力转化为稳定的电力输出；偏远地区电力供应的最优化解决方式；电网固定投资的递延，以及削峰填谷的应用。
VRB-ESS储能系统也能够作为变电站及通信基站提供备用电源得到应用。
全钒液流电池发展现状
全钒液流电池发展现状
全钒液流电池是一种能够储存电能并作为电源供应的电池技术。
它主要由负极、正极和电解液组成，其中负极和正极都是由钒离子溶液构成的。
全钒液流电池具有以下特点：
1. 高能量密度：相比传统的铅酸电池和锂离子电池，全钒液流电池具有更高的能量密度，能够更有效地储存和释放电能。
2. 长寿命：全钒液流电池具有很长的寿命，可以经受数千次的充放电循环而不损坏，这使得它们非常适合用于持续供电和储能系统。
3. 快速充放电：全钒液流电池具有快速的充放电特性，能够在短时间内迅速充电和释放电能，适用于需要高功率输出的应用场景。
4. 环保无污染：全钒液流电池使用的是钒离子溶液，不含有有害物质，对环境没有污染，而且废旧电池的材料可以回收利用，减少了资源浪费。
目前全钒液流电池的发展还处于起步阶段，但已经取得了一些进展。
一些研究机构和公司已经开始研究和制造全钒液流电池，并进行了一些实际应用。
然而，全钒液流电池技术还面临一些挑战，比如成本较高、能量密度较低和体积较大等问题，限制了它在大规模商业化应用中的推广。
尽管如此，随着能源存储需求的增加和对可再生能源的依赖增加，全钒液流电池作为一种可持续发展的储能技术，其发展前
景仍然广阔。
未来，随着技术的不断进步和成本的降低，全钒液流电池有望在能源存储和电力供应领域发挥重要作用。

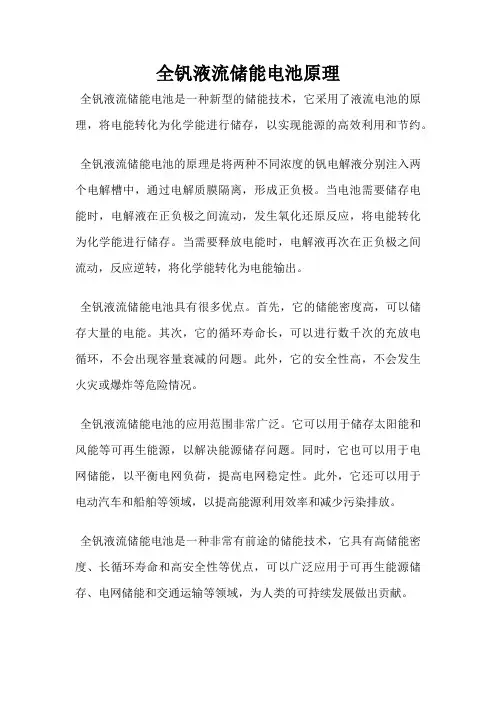

全钒液流储能电池原理
全钒液流储能电池原理
全钒液流储能电池是一种新型的储能技术，它采用了液流电池的原理，将电能转化为化学能进行储存，以实现能源的高效利用和节约。
全钒液流储能电池的原理是将两种不同浓度的钒电解液分别注入两个电解槽中，通过电解质膜隔离，形成正负极。
当电池需要储存电能时，电解液在正负极之间流动，发生氧化还原反应，将电能转化为化学能进行储存。
当需要释放电能时，电解液再次在正负极之间流动，反应逆转，将化学能转化为电能输出。
全钒液流储能电池具有很多优点。
首先，它的储能密度高，可以储存大量的电能。
其次，它的循环寿命长，可以进行数千次的充放电循环，不会出现容量衰减的问题。
此外，它的安全性高，不会发生火灾或爆炸等危险情况。
全钒液流储能电池的应用范围非常广泛。
它可以用于储存太阳能和风能等可再生能源，以解决能源储存问题。
同时，它也可以用于电网储能，以平衡电网负荷，提高电网稳定性。
此外，它还可以用于电动汽车和船舶等领域，以提高能源利用效率和减少污染排放。
全钒液流储能电池是一种非常有前途的储能技术，它具有高储能密度、长循环寿命和高安全性等优点，可以广泛应用于可再生能源储存、电网储能和交通运输等领域，为人类的可持续发展做出贡献。

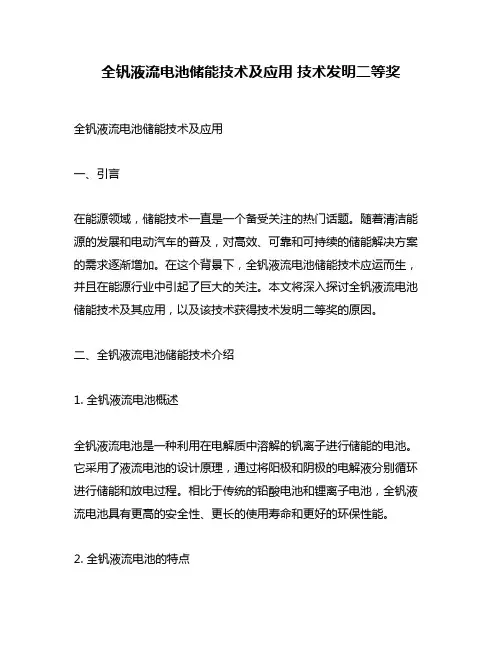

全钒液流电池储能技术及应用 技术发明二等奖
全钒液流电池储能技术及应用技术发明二等奖全钒液流电池储能技术及应用一、引言在能源领域，储能技术一直是一个备受关注的热门话题。
随着清洁能源的发展和电动汽车的普及，对高效、可靠和可持续的储能解决方案的需求逐渐增加。
在这个背景下，全钒液流电池储能技术应运而生，并且在能源行业中引起了巨大的关注。
本文将深入探讨全钒液流电池储能技术及其应用，以及该技术获得技术发明二等奖的原因。
二、全钒液流电池储能技术介绍1. 全钒液流电池概述全钒液流电池是一种利用在电解质中溶解的钒离子进行储能的电池。
它采用了液流电池的设计原理，通过将阳极和阴极的电解液分别循环进行储能和放电过程。
相比于传统的铅酸电池和锂离子电池，全钒液流电池具有更高的安全性、更长的使用寿命和更好的环保性能。
2. 全钒液流电池的特点全钒液流电池的主要特点包括化学稳定性高、循环寿命长、容量可调、快速响应和无火灾爆炸的风险。
这些特点使得全钒液流电池成为一种理想的储能解决方案，可以应用于微电网、储能电站、太阳能和风能等领域。
三、全钒液流电池技术应用1. 微电网中的应用微电网是指由可再生能源、储能装置和智能控制系统组成的小型电网系统。
全钒液流电池作为一种理想的储能设备，可以在微电网中发挥重要作用。
它可以平衡电网的供需关系，提高电网的稳定性和可靠性，同时降低能源生产的成本。
2. 风能和太阳能储能在风能和太阳能等可再生能源系统中，全钒液流电池可以存储多余的电能，并在需要时释放电能，以应对天气变化和能源波动。
这种储能方式使得可再生能源系统更加可靠和可持续。
3. 储能电站储能电站是将电能储存起来，在高峰期释放电能的设施。
全钒液流电池作为一种大规模的储能装置，可以为储能电站提供可靠的电能储存和释放解决方案。
四、技术发明二等奖评定全钒液流电池储能技术之所以获得技术发明二等奖，主要是基于以下几点原因：1. 技术创新性全钒液流电池储能技术是一种全新的储能解决方案，采用了钒离子溶液在电解液中进行储能的原理，具有很高的技术创新性。
全钒液流电池的介绍
钒电池主要有电堆、电解液储存罐、动力泵、冷却 装置等组成。其核心组成部分是电堆，电堆中间有 离子交换膜隔开构成两个极，即所谓的正负极，是 化学反应的场所。
电解液由钒物质和硫酸配制而成，储存在两个储液 罐中，分别称为正极储液罐和负极储液罐，正极钒 离子的价态是 V4+和 V5+，负极为V2+ 和 V3+。 这两种电解液经过泵导入电堆，分别在电堆的两个 极。发生反应充电时，H+ 通过离子交换膜从阳极 到达阴极，电子 e－通过外电路从阳极到达阴极。 与此同时，阳极的 VO2+转化成 VO2+，阴极的 V2+ 转化。
电池的阳极、阴极及总化学反应方程式分别如(1)、 (2)、(3)所示。 VO2++2H++eVO2++H2O (1)
V2+
V3++e-
(2) V3++VO2++H2O (3)
VO2++2H++V2+
从第一台全钒液流电池诞生至今，世界各国已建设 有几十个储能系统进行商业化示范运营，主要实现 电网负荷调峰、不间断电源以及与风电和光伏发电 配套储能。日本住友电工( SEI) 在全钒液流电池的 研发处于领先地位，其研制的功率为 20 k W 的电 堆充放电循环次数达到 12 000 次时，能量效率仍 可达 80% 以上，电流效率可达到 95%。为澳大利 亚 King Island 配套的 200 k W × 4 h ( 800 k W· h) 全钒液流电池大规模储能系统可以明显改善 电力系统的综合性能
报告：张宏伟
全钒液流电池（Vanadium Redox Flow Battery， VRB），简称钒电池，是一种新型环保化学储能电 源，在储能过程中，电能转化为化学能，储存在钒 离子溶液中。是在1985年由澳大利亚新南威尔士 大学的Marria Kacos提出，经过二十多年的研发， 钒电池技术已经趋近成熟。

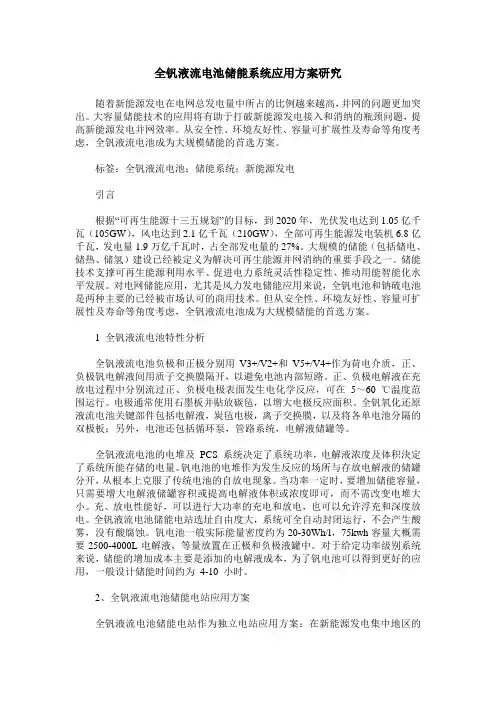

全钒液流电池储能系统应用方案研究
全钒液流电池储能系统应用方案研究随着新能源发电在电网总发电量中所占的比例越来越高，并网的问题更加突出。
大容量储能技术的应用将有助于打破新能源发电接入和消纳的瓶颈问题，提高新能源发电并网效率。
从安全性、环境友好性、容量可扩展性及寿命等角度考虑，全钒液流电池成为大规模储能的首选方案。
标签：全钒液流电池；储能系统；新能源发电引言根据“可再生能源十三五规划”的目标，到2020年，光伏发电达到1.05亿千瓦（105GW），风电达到2.1亿千瓦（210GW），全部可再生能源发电装机6.8亿千瓦，发电量1.9万亿千瓦时，占全部发电量的27%。
大规模的储能（包括储电、储热、储氢）建设已经被定义为解决可再生能源并网消纳的重要手段之一。
储能技术支撑可再生能源利用水平、促进电力系统灵活性稳定性、推动用能智能化水平发展。
对电网储能应用，尤其是风力发电储能应用来说，全钒电池和钠硫电池是两种主要的已经被市场认可的商用技术。
但从安全性、环境友好性、容量可扩展性及寿命等角度考虑，全钒液流电池成为大规模储能的首选方案。
1 全钒液流电池特性分析全钒液流电池负极和正极分别用V3+/V2+和V5+/V4+作为荷电介质，正、负极钒电解液间用质子交换膜隔开，以避免电池内部短路。
正、负极电解液在充放电过程中分别流过正、负极电极表面发生电化学反应，可在5～60 ℃温度范围运行。
电极通常使用石墨板并贴放碳毡，以增大电极反应面积。
全钒氧化还原液流电池关键部件包括电解液，炭毡电极，离子交换膜，以及将各单电池分隔的双极板；另外，电池还包括循环泵，管路系统，电解液储罐等。
全钒液流电池的电堆及PCS 系统决定了系统功率，电解液浓度及体积決定了系统所能存储的电量。
钒电池的电堆作为发生反应的场所与存放电解液的储罐分开，从根本上克服了传统电池的自放电现象。
当功率一定时，要增加储能容量，只需要增大电解液储罐容积或提高电解液体积或浓度即可，而不需改变电堆大小。
充、放电性能好，可以进行大功率的充电和放电，也可以允许浮充和深度放电。
全钒液流储能电池工艺流程
全钒液流储能电池工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!全钒液流储能电池是一种可再生能源储能技术，主要应用于电网调节、峰谷电量储存和可再生能源消纳等领域。
全钒液流电池方案
全钒液流电池方案引言概述：全钒液流电池方案是一种新型的储能技术，具有高能量密度、长寿命、高效率等优点。
本文将从五个大点进行阐述，包括全钒液流电池的原理、结构、工作原理、应用领域以及未来发展前景。
正文内容：1. 全钒液流电池的原理：1.1 钒的特性：钒是一种常见的过渡金属元素，具有优异的电化学性能，可在多种氧化态之间转换。
1.2 液流电池原理：全钒液流电池利用两种不同氧化态的钒离子在电解液中的转化来实现储能和释放能量的过程。
2. 全钒液流电池的结构：2.1 电解槽：包含正负极电解液和隔膜，用于分隔两种不同氧化态的钒离子。
2.2 电极：正负极分别由钒氧化物和钛基材料构成，通过电解液中的钒离子的转化来储存和释放能量。
2.3 循环系统：包括泵和管道，用于循环电解液，实现能量的储存和释放。
3. 全钒液流电池的工作原理：3.1 充电过程：通过外部电源将电流输入到电解槽中，使得钒离子在正负极之间转化，储存能量。
3.2 放电过程：断开外部电源，电解液中的钒离子开始在正负极之间转化，释放储存的能量。
3.3 循环使用：全钒液流电池可以进行多次充放电循环，具有长寿命和高效率的特点。
4. 全钒液流电池的应用领域：4.1 新能源储备：全钒液流电池可以作为太阳能和风能等新能源的储备装置，提高能源利用效率。
4.2 电网储能：全钒液流电池可以应用于电网储能系统，平衡电网负荷，提高电网的稳定性和可靠性。
4.3 工业应用：全钒液流电池还可以应用于工业领域，提供备用电源和峰值负荷支持。
5. 全钒液流电池的未来发展前景：5.1 技术改进：随着科技的进步，全钒液流电池的材料和结构将不断改进，提高能量密度和循环寿命。
5.2 成本降低：随着生产规模的扩大和技术的成熟，全钒液流电池的制造成本将逐渐降低。
5.3 应用拓展：全钒液流电池有望在电动汽车、航空航天等领域得到更广泛的应用。
总结：全钒液流电池方案是一种具有高能量密度、长寿命、高效率的储能技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全钒液流电池的储能征程
全球能源转型背景下，可再生能源发电规模一直在增大，与此同时，加剧了电力系统输送消纳可再生能源的压力。
储能作为一种工具，具有能量时空转移的功能，可以有效调节电力系统的供需平衡，电池储能技术配置灵活，可在电力系统的不同应用场景发挥不同作用。
其中全钒液流电池在特定场景下具备竞争力。
数据来源：中投产业研究院
我国全钒液流电池领域技术和应用一直在积极研究和探索中，已运行项目成效显著。
截至2019年6月底，中国电池储能装机1160.8MW，其中，液流电池19.5 MW。
全钒液流电池在整个电化学储能技术中的占比还是比较小。
整个产业还没有规模化，尚处于市场化发展前期，目前基本技术趋于成熟，但由于行业内企业及企业体量均有限，项目开发能力较弱，行业发展主要靠政府项目推动，以少数项目推进为主，以销定产的特征明显，所以当下行业核心任务是通过供应链优化和项目规模升级降成本。
竞争力
与传统的铅蓄电池、锂离子电池相比，全钒液流电池在安全性、循环寿命和系统残值（资源循环利用）等方面具有突出优势，尤其适合应用在固定式大容量储能领域。
除上表所述外，全钒液流电池储能技术，还具有规模大、效率高、选址自由等特点，可以实现从千瓦级到兆瓦级灵活地配置，快速地扩建。
而关于钒资源的储量上，我国是钒的储量大国和最大生产国，钒资源也不是稀有的，也没有地理上的限制，资源供应充足。
基于以上等特点决定了全钒液流技术在对电池安全性要求高的场景更有竞争力，成为大容量高效储能技术的首选技术之一，例如大型储能电站。
全钒液流电池最大的劣势是能量密度低于锂电池；且初次投资比锂电池高。
储能系统成本的核心参数是：一次性投资成本和全寿命周期度电成本，在具有特定收益模式的应用场景下，一次性投资成本越低，投资回报期越短，全寿命周期度电成本越低，利润空间越大。
业内相关专家表示，“全钒液流电池虽然初次投资较锂电池高，但寿命周期内的循环度电成本具备竞争性。
另外，其电解液性能衰减较慢，通过在线或离线再生后可循环使用，且电解液中钒的价值永远存在，其寿命原理上讲是半永久性的，因此从电池制造、使用到报废后电池系统的无害化处理，从在整个生命周期来看，它的成本其实并不高。
且可以衍生出灵活的金融租赁模式，来降低客户的初次投资，目前业内已经开始进行尝试”。
商业化挑战
我国全钒液流电池发展较快，技术较为成熟，但产业链还没有成熟，成本下降空间巨大。
目前其面临的商业化挑战是：1、成本需要进一步的突破；2、商业模式亟待创新；3、相关标准体系研究滞后。
尤其近几年钒价上涨太快，导致全钒液流电池竞争力下降，全钒液流电池储能示范工程规划也断断续续，大型全钒
液流电池储能电站工程建设推进速度很慢，极有可能因此错过关键成长及发展期。
上文提到了，业内已在尝试金融租赁模式来降低投资成本。
而国内外相关标准制定都处在积极探索阶段，相对而言，我国具有较高水平的全钒液流电池技术，但仅出台了全钒液流电池术语、安全方面的国家标准，在产业布局方面的标准研究也滞后，这样制约了产业链的规范运作，因此技术方面相关标准体系亦有待健全。
今年2月，由中科院大连化物所储能技术研究部和大连融科储能技术发展有限公司联合牵头制定的首项液流电池国际标准“固定式液流电池2-1：性能通用条件及测试方法”正式颁布。
这标志着我国液流电池技术水平得到了国际同行认可。
商业化的过程必然是环环相扣的，所以加快全钒液流电池商业化应用，需要降低电池成本，推动技术产业化，健全标准体系，积极制定国家标准，积极参与国际标准制定；产业化与标准化协调推进，培育可持续的商业模式。
国内主要“玩家”
我国是全钒液流电池最大生产国，目前国内从事全钒液流电池储能系统研发制造的企业有：大连融科，北京普能，上海电气，万利通，德沃普等。
大连融科储能技术发展有限公司2008年由大连博融控股集团和中国科学院大连化学物理研究所共同组建，是全球唯一具备全钒液流电池全产业链技术开发和生产能力的企业。
他们团队完成的项目中，国电龙源卧牛石风电场的5MW/10MWh全钒液流电池项目是具有代表性的项目，运行稳定，目前该电站按照弃风存储和远程调度调峰等模式运行，提升了电网风电接纳能力，提高了风电场运行水平。
在此之后实施的电站项目，在电站功能上更加丰富，实现了孤岛运行、节能降耗和黑启动功能，风电场运行更加智能化，具备网源友好性特点，更加有利于电网与风电场相互协调及管理调度，有利于电网接纳风电能力的提高。
大连200MW/800MWh液流电池储能调峰电站国家示范项目，一期建设100 MW/400 MWh 。
该项目作为“中国制造2025”项目之一，是经国家能源局论证并批复建设的国际上最大规模的化学储能电站，是推进大规模储能在电力调峰及可再生能源并网中的重大尝试，在技术应用模式和商业模式上都具有积极示范和引领意义。
且该项目是国内首个独立储能电站接入电网项目，据悉将采用两部制电价。
它的成功建设将在储能领域是一项重大的创新和突破，也将推进液流电池储能技术和装备的产业化和推广应用。
北京普能世纪科技有限公司，在全球12个国家安装了50 多个储能项目，累计容量将至30MWh。
其中主要的国内项目，国家电网张北风光储输示范项目一期工程2MW/8MWh,应用于可再生能源平滑与接入，主要价值是提高发电量与电网利用。
枣阳10MW光储用一体化项目一期3MW/12MWh储能系统，是国内目前最大的已投运的液流电池储能项目，也是第一个MW级钒液流电池用于用户侧光伏整合的项目，并且创新性地在实际项目中第一次引入电解液租赁模式，引入金融资本、将电解液资产化，降低客户一次投资成本。
值得一提的是，北京普能与全球最大的钒产品生产企业攀钢钒钛签订战略合作协议，实现长期供应和租赁钒电解液，以及全球钒流电池产业的联合开发。
产业化推广阶段
全钒液流电池储能示范项目已初现成效，已具备大规模推广的条件。
未来随着行业快速发展，产业链结构不断完善，市场规模不断扩大，成本也将随技术成熟及项目体量的增大而下降，探索出适合的应用模式，逐步建立项目投融资模式。
当下需要从事全钒液流电池储能系统的研发制造的企业，研发新一代高比能量的全钒液流电池，并积极探索钒储能介质金融租赁的模式，推动全钒液流电池储能产业的发展，未来全钒液流电池技术将在大容量储能领域大放异彩。
