地形剖面图绘制
高中地理课件 世界地理【地形剖面图】
(3)描述图示区域的地势特征，并简述其对该地区聚落的影响。
答案 地势北高南低。 地势低平的地区，聚落规模大；地势较高且起伏较 大的地区，聚落规模小。 解析 结合图示中的指向标知该区域地势北高南低。地势低平的地区有利于 聚落的发育，规模较大；起伏大的区域则不利于聚落的发育，规模较小。
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1 2 3 4 5 6 7 8 9 10 11 12 13 14
下图为“某岛等高线地形图”。读图回答第6题。
6.图中最适合露营的地点是
A.①
B.②
C.③
√ D.④
解析 从图中可以看出，①处等高线闭合且数值向外减小，为山峰，海拔高， 起伏大，不适宜露营，②处位于山脊不适宜露营，③处南部等高线密集，说 明坡度陡，可能出现落石等现象，不适宜露营，④处等高线稀疏，坡度和缓， 且位于谷地一侧海拔较高处，适宜露营，所以D正确。
1 2 3 4 5 6 7 8 9 10 11 12 13 14
(2)某游客在山区小路游览，在小桥至古庙一段行走感觉轻松，请分析其原因。
答案 坡度缓；小路走向与等高线大致平行。 解析 小桥至古庙一段路径较为平缓，所以游客行走感觉轻松。
1 2 3 4 5 6 7 8 9 10 11 12 13 14
思考方向
答题思路
类型地形 以××为主(高原、平原、山地、丘陵、盆地)
地形
地形分布
××(地形类型)分布于××(方位)
地势
地势高(低)；××(方位)高，××(方位)低[或自 ××(方位)向××(方位)升高(降低)] 地形平坦(崎岖)或地势起伏大(小)
海岸线
海岸线平直；海岸线曲折，多半岛、岛屿
特殊地貌 喀斯特地貌发育(广布)、冰川地貌发育(广布)
地形剖面图的绘制及判读

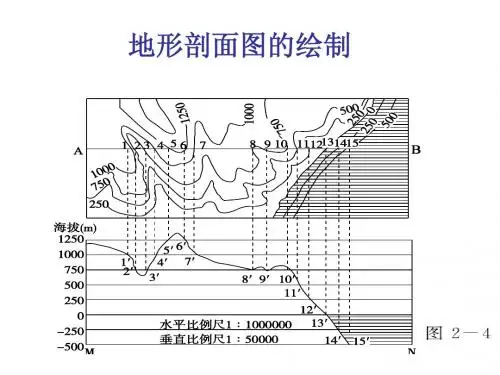

方法技巧：地形剖面图的绘制及判读1．地形剖面图的绘制步骤⑴确定剖面的方向，画出剖面基线AB。
⑵确定比例尺。
垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。
水平比例尺一般与原图一致。
在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
⑶点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。
⑷根据规定的垂直比例尺找出垂线上1′点至15′点的相应高度。
⑸用平滑曲线从1′点一直连到15′点，即得出AB剖面线的地形剖面图。
⑹连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔，从而做到准确平滑过渡。
2.地形剖面图的判读技巧确定某剖面图是沿何剖面线画出来的，主要抓住以下三看：⑴看形状：可粗略地观察剖面线与所经过的大的地形部位(如山峰、鞍部、陡崖)与剖面图是否一致；⑵看关键点的海拔：观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线上的高度是否一致；⑶看最高点和最低点的海拔：分析剖面线穿越的最高值等高线、最低值等高线与剖面图上的垂直高度是否相符(剖面线上最高点的高度应该小于最高等高线的高度与等高距之和，而最低点的高度应该大于最低等高线的高度与等高距之差)。
【典型例题】(2013·天津高考)某中学地理小组对下图所示区域进行考察。
读图回答下题。
在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是( )思维过程从图表中获取信息答案 C练习：读某风景区等高线图，回答下题。
1．下面地形剖面图是依据等高线图中的哪一剖面线绘制的( )A．L1B．L2C．L3 D．L4读某地区等高线地形图，完成下题。
2.沿图中a－b剖面线绘制的地形剖面是下图中的( )（湖南省怀化市2015届高三上学期第一次联考）读“我国某地区等高线地形图”，回答下题。
测绘中的地形剖面图绘制方法与要点
测绘中的地形剖面图绘制方法与要点地形剖面图是一种描述地表和地下地质构造的图形表示方法。
它可以提供全面的地貌信息，对于地质勘探、工程规划和环境评估等方面具有重要的应用价值。
本文将介绍测绘中的地形剖面图绘制方法与要点。
一、数据准备在进行地形剖面图绘制之前，首先需要收集与地形相关的数据。
这些数据包括地形地貌图、地层分布图、钻孔数据、测量数据等。
这些数据将为地形剖面图的绘制提供基础。
二、坐标系统的选择在绘制地形剖面图时，需要选择合适的坐标系统。
常用的选择包括平面直角坐标、经纬度和UTM坐标等。
根据具体情况选择合适的坐标系统可以确保地形剖面图的准确性和可读性。
三、剖面线的选择剖面线是地形剖面图中最重要的要素之一。
剖面线应当穿过感兴趣的地质构造，以获取有效的地貌信息。
剖面线的选择应当根据具体的研究目的和地形特征来进行。
四、剖面线投影剖面线的投影是绘制地形剖面图的关键步骤之一。
将剖面线投影到地形地貌图上，可以获取剖面线所穿过的地形特征。
这个过程需要注意投影的准确性和精确度，以保证地形剖面图的质量。
五、地形特征的绘制根据剖面线投影的结果，可以开始绘制地形剖面图的各个地形特征。
地形特征包括地表线、地下地层、地形突起和坡度等。
在绘制这些地形特征时，需要合理选择线条的样式和颜色，以突出地貌信息。
六、比例尺和图例的设置在绘制地形剖面图时，比例尺和图例的设置是必不可少的。
比例尺可以确保地形剖面图的准确度和可读性，而图例则有助于理解地形剖面图中各个地形特征的含义。
合理设置比例尺和图例可以提高地形剖面图的实用性和效果。
七、数据标注数据标注是地形剖面图的重要组成部分之一。
在绘制地形剖面图时，需要对各个地形特征进行标注，包括高程、距离、地层名称等。
这些标注可以帮助读者理解地形剖面图中的信息，并用于进一步分析和研究。
八、绘制精度的控制在进行地形剖面图的绘制过程中，需要注意绘制精度的控制。
准确的数据、准确的投影和准确的标注是保证地形剖面图精度的关键因素。
课件4：1.2地形剖面图的绘制与判读方法
1．下列说法，正确的是( ) A．①点河流流速最快 B．②点是拍摄该风景区主峰照片的最佳地点 C．③点是观日出最佳地点 D．④点位于⑤点正西方向
[解析] ①点位于山脊，没有河流；②点视野开阔，与 主峰之间没有阻挡物，适合拍摄主峰照片；④点海拔最高， 东坡为凹坡，是观日出最佳地点；对照指向标，④点位于⑤ 点西南方向。
3．图中M—N一线( )
A．高差最大达300米
B．海拔最低处为30米
C．经过两个鞍部
D．丙处为谷地
[解析] 根据等高线的判读方法知，图示中最大高差在 300米以上；图示海拔最低处低于30米；图中“M—N”一 线沿途经过一个鞍部。丙处中部低，两侧高，考虑到图示的 不完整性，该处可能为山谷。
[答案] D
(2014·上海卷)读某地区等高线示意图(单位：m)和地形剖 面图(单位：m)，回答(1)～(2)题。
(1)左图中剖面线AB和MN的交点在右侧两剖面图上所
对应的位置分别是( )
A．①和③
B．②和③
C．①和④
D．②和④
(2)若该地区位于一拟建水库的库区内，当最高蓄水位
达海拔150米时，图示范围内将出现( )
1．地形剖面图的绘制 (1)定线：确定需要绘制的剖面方向，并画出剖面基线， 如下图所示的PQ线。
(2)找点：找出剖面基线PQ与等值线(等高线、等深线) 的所有交点，这些点均是为了控制剖面图上相应地点的高 程，故将这些点称为控制点，如图所示A点至M点。
(3)取尺：根据要求选取地形剖面图的水平比例尺和垂 直比例尺，一般来说，水平比例尺与原等高线地形图的比例 尺相同，垂直比例尺可以是原等高线地形图比例尺的5倍、 10倍、15倍、20倍……倍数越大，起伏越明显，图示的垂直 比例尺就为水平比例尺的10倍。
4地形剖面图(曾繁开) 绘制原理和方法
（一）概念 （二）绘制原理和方法： （三）作用（意义） （四）其它剖面图
（一）概念
地形剖面图亦称断面图，是以垂直地面的平 面切割地面后得到的图形。这好比一个立 体地形模型，用刀沿竖直方向切开，其切 面即为剖面或断面。将剖面上地表的起伏 状况按比例制成图，即剖面图。就是好象 把放在水平面上的蛋糕用刀切开，可以从 切面看出蛋糕的厚薄。
定性判断1：注意凸坡（等高线上疏下密）不可 见，凹坡（等高线上密下疏）可见；
A
①地能看到A村吗？ （能）
400
B
350
丙地能看到B村吗？ （不能）
[例三] 立在下图中A点，能否观测到B、C两点？
定性判断2：观测点与目标点没有被任何地物(尤其
是山脊和山顶)所切断,表示通视良好；否则就不能通视。 （2001年全国卷文综试题）某山区的一所学校，拟组 织学生对附近公路的交通流量进行调查。读下图，判 断在E、F、G三个地点中，能目测到公路上经过H处车 辆的是 处。
等深线
100m
200m 300m
等高线
最高处[300， 400）
最低处（-400，-300]
情况2： 基准线倾斜
在下面空白处作出垂直比 例尺为1：500的剖面图
60 50 40 40
60 70 60 50 40 步骤：1、设坐标系 50402、转绘标志点
3、用圆滑曲线连接标志点
在下面空白处作出垂直比 例尺为1：500的剖面图
西
100 900 700 500 300 300
800
700 500
东
100
（1） 更直观 的表示地面的 高低起伏和坡 度陡缓
等高线上 密下疏为 凹形坡
500 400 600
地形剖面图的绘制
沿水平剖面线绘制地形剖面图：
1、确定剖面方向线
⑴、剖面方向线一般为已知;
⑵、若未知，则会告诉在某点与某点间作剖面线， 只需用直线连接两点即为剖面方向线。
2、绘制剖面图的水平基线（即确定横坐标 ）
一般要求所绘制剖面图的比例尺与等放大或缩小，则须按要求 放大或缩小
3、绘制剖面图的垂直基线（即确定纵坐标）
确定剖面沿线最小值、最大值及高差。
A 纵坐标的最大值略高于剖面线所穿过的 最高点的高程。 B 纵坐标的最小值略低于剖面线所穿过的 最低点的高程。 C以沿剖面线的高差确定纵坐标上的高程 间距。（一般间距5-10个）
4、描点 A、把等高线与剖面线所有的交点（点可编号， 若点过多，则选取10-15个关键点）描绘在横坐标上。
（横坐标与剖面线等长：相邻两点间距与原图一致，横坐标 要求放大与缩小：相邻两点间也放大缩小）
B、标出横坐标上各点的海拔高度。 5、连线 用光滑曲线将这些点顺次连接，得到的剖面 线的剖面图。 注意：连接海拔高度相等的相邻两点时要注 意分析等高线图上原两点间的地势高低及两 点间的海拔高度。
沿倾斜剖面线绘制地形剖面图 注意： 1）确定水平基线 必须与倾斜的剖面线长度一致，并转为水平状态 2)描点 等高线交点之间的距离，不能直接做垂线，须用尺 子量出两等高线间的距离并在横坐标上标出各点。
第二节 地形剖面图的绘制——高爱玲
• 在等高距为50米的地形图中，5条等高线重叠于某断崖处，该断崖处 的相对高度可能为( ) B A．180米 B．220米 C．320米 D．300米 • 图中等高线a和等高线内b的数值可能分别是( ) C • （等高距为200m） A．100、10 B．100、500 C．500、250 D．500、350
650
600
500 400 300
200
3.陡崖高度的计算
Ａ
Ａ
650
Ｂ
600
图中崖顶、崖底和相对高度各是多少？ 500
400 300 200
Ｂ
如右图：
顶部Ａ：
500 ≤ ＨA ＜600
200 ＜ ＨB ≤ 300 200 ≤ Ｈ ＜400
底部Ｂ：
崖高Ｈ：
Ａ
陡崖高差的计算公式： （n－1）d≤H＜（n+1）d （H为相对高度，d为等高距，n为重合的 或两点间的等高线条数）
Ｂ
4.海拔异常值的判读 山坡上的小山丘和小洼地 150 100 50 B A大Fra bibliotek大的 小于小的
150
100 50
A
B
巩固练习：读图回答。
（1）M点的海拔范围： 80<H<90
（2）N点的海拔范围： 60<H<70 （3）M、N两点的相对
高度： 10<H<30 （4）陡崖高度： 20米≤H＜40米
读右图，回答问题。
(1)图中A处的海拔高度可能是( ) B A．200米 B．208米 C．253米 D．297米 (2)关于图中乙处的叙述，正确的是( ) D A．海拔高度可能为235米 B．地势相对周围较高 C．地形为山顶 D．地形为洼地
使用测绘技术绘制地形剖面图的步骤与技巧
使用测绘技术绘制地形剖面图的步骤与技巧地形剖面图是地理测量和工程设计中常用的一种图形表达方式。
通过在平面图上对地形进行测量和分析，可以得出地形的高度变化情况，进而为工程设计和地质勘察提供参考。
下面将介绍绘制地形剖面图的步骤与技巧。
一、采集地形数据绘制地形剖面图的第一步是采集地形数据。
可以使用多种测量手段，如全站仪、GNSS定位等。
一般情况下，需要在剖面线上选择一定数量的测量点，获取地形的高程数据。
二、建立剖面线建立剖面线是绘制地形剖面图的前提。
剖面线一般沿着工程或地质勘察的线路进行设置。
在实际操作中，可以通过全站仪等设备进行测量，也可以在CAD软件中绘制，以确保剖面线的平直和准确。
三、处理地形数据在获得地形数据之后，需要进行进一步的处理。
首先，对于待绘制的线路，将其与采集到的地形数据相叠加，得出剖面线上各点的高程。
然后，根据需求对地形数据进行平滑处理，以减少误差和噪声的影响。
四、绘制剖面图在处理完地形数据之后，就可以开始绘制地形剖面图了。
可以选择使用CAD软件、地理信息系统（GIS）软件或其他专业软件进行绘制。
一般情况下，绘制的剖面图应包括剖面线、地形曲线等基础元素，并根据实际需要添加其他相关信息。
五、标注剖面要素为了提高地形剖面图的可读性和解释性，需要对剖面要素进行标注。
通常包括高程标注、线路长度标注和剖面图上其他重要地质和工程要素的标注。
标注时需要选择合适的标注字体和大小，保证标注的清晰可见，并与剖面线和曲线保持一定的空间关系。
六、添加图例和比例尺在绘制完剖面图之后，应添加图例和比例尺。
图例通常用于说明图中各种线型和标志的含义，比例尺用于显示地理实际距离与地图上距离的比例关系。
图例和比例尺的添加可以通过软件工具实现，也可以手动进行。
绘制完地形剖面图后，应进行严格的质量检查。
首先，要核对采集的地形数据与绘制的剖面图的一致性，确保数据的准确性和可靠性。
其次，要检查剖面图中各要素的显示是否清晰，标注是否正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）若该地是我国东部地区，夏季E、F、G、H四个地
区，降水量丰富的地区 E （。东南季风的影响）
P
60
50M 50 a4 N40 30甲
20
3（1）图中M、N两地地形分别为 和 。 （2）N处与甲处的高差为H，那么H值的可能范围为 A、10<H<30 B、30<H<50 C、20<H<30 D、40<H<50 (3)图中的a曲线可能是 A、等高线 B、河流 C、集水线 D、分水岭
• 难点突破一—地形剖面图绘制的方法和步骤 • 难点突破二—根据地形剖面图确定剖面线
• 地形剖面图亦称断面图，是以垂直地面的 平面切割地面后得到的图形。这好比一个 立体地形模型，用刀沿竖直方向切开，其 切面即为剖面或断面。将剖面上地表的起 伏状况按比例制成图，即剖面图。就是好 象把放在水平面上的蛋糕用刀切开，可以 从切面看出蛋糕的厚薄。
下图的剖面图对应上图中哪条剖面线
[例二] 下列四幅地形剖面图中与X到Y剖面相吻合的是：
例1.与平面图中自X至Y地势变化最符合的剖面图是（ ）
知识运用：课本（必修一）P76 “要判断地形剖面图是根据哪条剖面线
所绘，只要抓住几个重要点位，例如剖面线的起点、终点、经过的最高 点和最低点、转折点等”
图中剖面线XY穿过三处河谷，在选项中的剖面图必须会有三个河谷， 这是解此题的关键
（3）在坐标上作基线的平行线（平行线的间隔按垂直比例 尺和等高距计算，绘制时使用毫米单位更为方便），并注明 高程，最高高度数要比图中最大高程略高一些，最低高度数 要比图中最低高程再低一些。
（4）把剖面线与等高线的交点画在水平基线上，再从这些 点向上引垂线，交于剖面图中高程相同的辅助线上，待各交 点都画出后，再将这些点连成圆滑的曲线即可。
3、根据地形剖面图，判断剖面线。
地形剖面图的绘制方法
情况2： 基准线倾斜
难点突破二—根据地形剖面图确定剖面线
思维点拨：
1.可粗略地观察剖面线所经过的大的地形部位（如 山峰、鞍部、悬崖），所穿过的最高等高线、最 低等高线等，看剖面图是否与等高线相吻合。
2.其次，注意观察起点、中点、终点、转折点、最 高点和最低点等，看这些点在等高线图上的高度 与剖面图上的高度是否一致。
演练——图中相互可视的是（ ）
P
300
200
A 100
P
100
200
B
P
D
350
300
250
200
C
2、[“送交通进山区”，某工程队在山区地形图中设计了他们施工 的公路。]
①图中字母所在区域代表的地形名称是： A（ ）B（ ）C（ ）
②D点的海拔为（ ）m。
③A处的高度差为（ ）a.50m b.100m c.400m d.450m
西 100
800 500700 300
900 700 500 300 100
东
（1） 更直观 的表示地面的 高低起伏和坡 度陡缓
等高 线剖 面图 的画 法
300m 200m 100m 0m -100m
-200m
等深线
200m
100m 0m 100m 等高线
200m 300m
最高处[300， 400） 最低处（-400，-300]
④公路的延伸方向是（ ），此段长度约为（ ）米。
⑤你觉得这样沿着等高线修筑公路合适吗？（ 是（ ）
）你的理由
A
①地能看到A村吗？ （能）
400
B
350
丙地能看到B村吗？ （不能）
演练二
（1）图中ABCD四点中，最容易发育成河流的是（ ）
Aa
Bb
Cc
Dd
（2）图中MN、XY的交点，在剖面图中是（ ）
A ①③
B ②④
C ①④
D ②③
读某地等高线图回答：
（1）沿AB方向所作的地形剖面图是乙（甲或乙）， 沿CD方向所作的地形剖面图是甲（甲或乙）
山谷
山脊
山脊
山谷
（2）在等高线图上 标出山脊和山谷的 位置
根据等高线，沿水平剖面线绘制地形剖面图的步骤:
1、在等高线图上：
（1）根据需要，在地形图上选择剖面线（MN）。
（2）标出剖面线与等高线的所有交点（注意区分河流与 等高线），并做上标记。
2、画地形剖面图：
（1）确定水平基线。（一般与剖面线长度一致，并与剖 面线平行。）
（2）画出坐标系（水平基线为坐标系的横轴，在基线左 端画出纵轴），确定比例尺（水平比例尺一般采用原图比 例尺，垂直比例尺要视等高线中的高度大小来确定,一般 垂直比例尺要大于水平比例尺）。
