(完整版)液压传动期末复习资料汇总,推荐文档
液压传动复习要点
液压传动第一部分 [基础部分]1、液压传动用液体的压力能来传递动力，其中的液体是在受控制、受调节的状态下进行工作的。
2、液压系统是由以下四部分组成：能源装置、执行装置、控制和调节装置、辅助装置。
3、液压装置能在大范围内实现无级调速，但不能保证严格的传动比。
4、在液压系统中，液压油液是传递动力和信号的工作介质，它还起到润滑、冷却和防锈的作用。
5、水-乙二醇液是用于要求防火的液压系统，但其水分易于蒸发。
6、磷酸酯液自燃点高，氧化安定性好，润滑性好，但能溶解许多非金属材料。
7、选择液压油液时最重要的参数是其粘度。
粘度太大则液流的压力损失大，粘度太小则泄漏增大，这都将影响液压系统的效率。
8、液压油液的体积压缩系数κ是表征油液可压缩性的参数，其值大小为单位压力变化下的体积相对变化量。
9、液压油液的体积弹性模量Κ也是表征油液可压缩性的参数，其值约为2.0×109 Pa 。
10、液体在流动时（或有流动趋势时）才会呈现出粘性，液体静止时不呈现粘性。
11、油液的粘度是指在单位速度梯度下流动时单位面积上产生的内摩擦力。
12、对于油液的绝对粘度或动力粘度其计量单位为Pa ·S,但是“泊”（P ）也是其计量单位，其中1Pa ·S=10P=103cP （厘泊）。
13、油液的绝对粘度与其密度（ρ）的比值为油液的运动粘度（ν），其单位为m 2·S ，但是“沲”（St ）也是其计量单位，且1m 2·S= 104St=106cSt （厘沲） 14、液压油液的压力和温度影响它的粘度，其中当其压力增大时其粘度增大，而其温度升高时则其粘度将减小。
15、某种静止液体内的压力随液体深度呈直线规律分布。
所以a)图是正确的。
a) b) c)16、液体的压力有绝对压力和相对压力两种，其中绝对压力是以绝对真空为基准来度量的；而相对压力是以大气压为基准度量的，超过大气压的那部分压力称作表压力，而低于大气压的那部分压力称作真空度。
液压传动考试复习资料
1、液压传动系统的组成（1）液压动力元件：作用是提供压力油，是动力源（2）液压执行元件：作用是在压力油的推动下输出力和速度或转矩和转速，以驱动工作装置做功（3）液压控制调节元件：作用是用来控制油液的流动方向、压力和流量，以保证液压执行元件和工作装置完成指定工作（4）液压辅助元件：作用是保证液压系统正常工作5）液压工作介质：通常被称为液压油或液压液,液压系统就是通过工作介质实现运动和动力传递的。
2液压传动的优点：在同等体积下，液压装置能产生出更大的动力，即它具有大的功率密度或力密度液压装置容易做到对执行元件速度的无级调节，而且调速范围大，并对速度的调节还可以在工作过程中进行液压装置工作平稳，换向冲击小，便实现频繁换向液压装置易于实现过载保护，能实现自润滑，使用寿命长液压装置易于实现自动化，可以很方便对液体的流动方向、压力和流量进行调节和控制，并能很容易的玉电气、电子控制或气动控制结合起来，实现复杂的运动和操作液压元件易于实现标准化、系列化和通用化，便于设计、制造和推广使用3液压传动的缺点：液压传动中的泄露和液体的可压缩性使其无法保证严格的传动比液压传动有较多的能量损失，因此，传动效率相对低液压传动装置的工作性能对油温的变化比较敏感，不宜在较高或较低温度下工作液压传动在出现故障使不以找出原因1液体的卡压缩性：液体受压力的作用而使液体体积发生变化的性质2液体粘性：液体在外力作用下流动或有流动趋势时，液体内分子的内聚力要阻止液体质点的相对运动，由此产生一种内摩擦力或切应力3粘性的大小可用黏度来度量，常用液体粘度有三种：动力粘度µ、运动粘度ν、相对粘度ν= μ/ρ4选用液压的总原则：温度高时选黏度大的，压力高时选黏度小的，液压泵转速高时选黏度小的5液压油的选用应从哪几个方面考虑系统工作环境方面系统工作条件方面油液质量方面经济性方面1液体压力有两种表示方法：绝对压力和相对压力相对压力（表压力）=绝对压力-大气压力真空度=大气压力-绝对压力2帕斯卡原理（静压传递原理）：在密闭容器内，施加于静止液体的压力可以等值传递到液体内各点3、液体动力学基本概念○1流量q=v/t v-流过通流截面液体体积。
《液压传动》复习要点
《液压传动》复习要点《液压传动》期末复习要点(09级机电设备管理及维修专业⽤2010.12.18)1、液压传动装置本质：液压传动装置本质上是⼀种能量转换装置，他先将机械能转换为便于输送的液压能，⼜将液压能转换为机械能做功。
2、液压传动系统的组成和各个部分的功能1）动⼒元件：它将原动机输⼊的机械能转换为液体的压⼒能。
2）执⾏元件：它是将液压能转换为机械能的装置。
3）控制元件：是⽤以控制液压系统中油液的压⼒、流量和流动⽅向。
4）辅助元件：它的作⽤是提供必要的条件使系统得以正常⼯作和便于监测控制。
5）⼯作介质：液压系统就是通过⼯作介质实现运动和动⼒传递的。
3、液压元件的表⽰⽅法。
根据下列液压元件的名称，准确、快速地画出其图形符号：1）单向变量马达 2）单向变量泵 3）双向定量泵 4）双向定量马达5）（先导）顺序阀 6）（先导）溢流阀 7）（先导）减压阀 8）压⼒继电器9）单向调速阀 10）节流阀 11）双向液控单向阀 12）三位四通电液换向阀13）单向顺序阀（平衡阀） 14）三位四通电磁换向阀 15）⼆位三通电磁换向阀16）单向阀 17）液控单向阀 18）蓄能器 19）过滤器 20）单向节流阀4、液压元件的表⽰⽅法。
根据图形符号，准确、快速地写出下列液压元件的名称：5、伯努利能量守恒定律，即伯努利⽅程的物理意义：在密闭管道内作恒定流动的理想液体具有三种形式的能量，即压⼒能、位能和动能。
在流动过程中，三种能量可以相互转化，但各个过流断⾯上三种能量之和恒为定值。
6、变量泵是怎样变量的？单作⽤叶⽚泵为什么可以制成为变量泵⽽双作⽤叶⽚泵不能制成变量泵？改变定⼦和转⼦间的偏⼼距e值，就可以改变泵的排量，单作⽤叶⽚泵的定⼦和转⼦间存在偏⼼距，故单作⽤叶⽚泵常做成变量泵。
7、斜盘式轴向柱塞泵的斜盘有⼀个倾⾓，如果改变斜盘倾⾓γ的⼤⼩，就能改变柱塞的⾏程，也就改变了泵的排量。
8、构成容积式泵的必要条件是什么？有两个必要条件：1) 有周期性的密封容积变化。
液压传动考试复习题总汇（含答案）
液压传动考试复习题总汇（含答案）第一章绪论一、填空1.液压系统由、、、四个主要组成部分。
2.液压传动是以为传动介质，依靠液体的来传递动力。
3.液压系统工作时外界负荷，所需油液的压力也越大，反之亦然，负载为零，系统压力。
4.活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的，流量越大，系统的速度，反之亦然。
流量为零，系统速度。
5.液压元件的职能符号只表示元件的、及，不表示元件的、及连接口的实际位置和元件的。
二、判断1.液压传动不易获得很大的力和转矩。
（）2.液压传动装置工作平稳。
能方便地实现无级调速，但不能快速起动、制动和频繁换向。
( )3.液压传动适宜在传动比要求严格的场合采用。
( )4.液压系统故障诊断方便、容易。
（）5.液压传动适宜于远距离传动。
（）第二章液压油和液压流体力学基础一、填空1.油液在外力作用下，液层间作相对运动而产生内摩擦力的性质，叫做油液的，其大小用表示。
常用的粘度有三种：即、和。
2.液体的粘度具有随温度的升高而，随压力增大而的特性。
3.各种矿物油的牌号就是该种油液在40℃时的的平均值，4.当液压系统的工作压力高。
环境温度高或运动速度较慢时，为了减少泄漏。
宜选用粘度较的液压油；当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较的液压油。
5.液压系统的工作压力取决于。
6.在研究流动液体时，将既又的假想液体称为理想液体。
7.当液压缸的有效面积一定时，活塞的运动速度由决定。
8.液体的流动状态用来判断，其大小与管内液体的、和管道的有关。
9.在液压元件中，为了减少流经间隙的泄漏，应将其配合件尽量处于状态。
二、判断1.液压传动中，作用在活塞上的推力越大，活塞运动的速度越快。
（）2.油液在无分支管路中稳定流动时，管路截面积大的地方流量大，截面积小的地方流量小。
（）3.习题图2-1所示的充满油液的固定密封装置中，甲、乙两个用大小相等的力分别从两端去推原来静止的光滑活塞，那么两活塞将向右运动。
液压传动复习内容
期末液压传动复习内容第一章基础知识1．液压传动的定义？2．气压传动的定义？3．流体传动的定义？4．液压传动的几个重大分支指的是什么？5．电液伺服技术的特点？6．电液比例技术的特点？7．电液数字技术的特点？8．液压油液的作用是什么？9．工业上常用的工作介质有哪些？10．煤矿井下的液压设备常用什么工作介质？为什么？11．水包油型乳化液有什么特点？12．油液的密度和重度的定义以及它们之间关系式。
13．液压油的密度一般是多少（15℃）？14．什么是粘性？什么是粘度？15．温度变化对液压油的粘度的影响规律。
16．压力变化对液压油的粘度的影响规律。
17．绝对压力、相对压力的表示方法。
表压指的是什么？18．真空度是正的还是负的？第二章动力元件与马达1．液压泵将什么能转换成什么能？2．液压马达将什么能转换成什么能？3．液压泵、液压马达理论上可以互逆运行，实际上不可以，为什么？4．容积式液压泵工作的三个基本条件？5．液压泵的分类。
6．额定压力与实际压力有什么区别？举例说明。
7．排量的定义。
如果铭牌丢失。
有什么简单方法获得排量参数，为什么？8．液压泵、液压马达理论流量与实际流量的关系式。
为什么不一样？9．试推导液压泵总效率的表达式。
10．画出液压泵、液压马达能量流的图形，标注主要参数。
11．容积效率、机械效率与总效率的关系。
12．泵的实际输入功率是否就是电动机的功率？13．齿轮泵工作原理、结构特点与基本参数计算。
14．什么是齿轮泵的困油现象？如何解决？15．齿轮泵端面间隙自动补偿原理。
16．缩小排油口径对齿轮泵有什么作用？17．单作用叶片泵的叶片为什么后倾安装？18．双作用叶片泵的叶片为什么前倾安装？19．为什么双作用叶片泵的配流盘一般都非对称安装？20．为什么双作用叶片泵定子导轨曲线要采用等加速率曲线？21．限压式变量叶片泵有什么功能？22．液压泵常用的配流方式有哪三种？23．液压马达输出扭矩、输出转速公式。
24．齿轮马达、柱塞马达、叶片马达的工作原理。
液压传动期末复习资料汇总

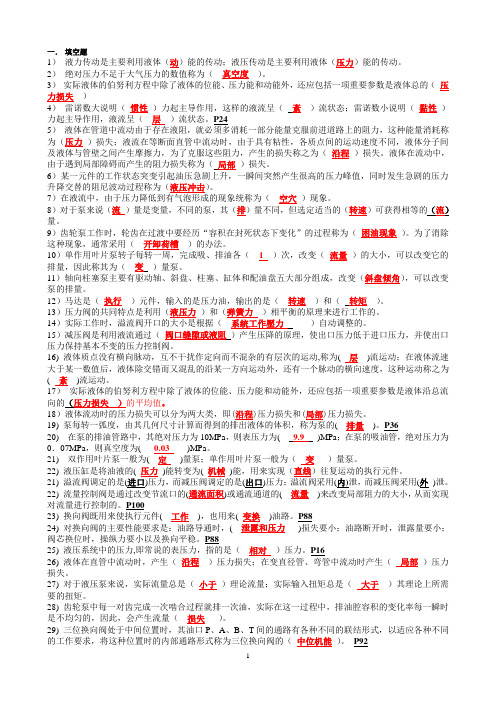

一．填空题1）液力传动是主要利用液体（动）能的传动；液压传动是主要利用液体（压力）能的传动。
2）绝对压力不足于大气压力的数值称为（真空度）。
3）实际液体的伯努利方程中除了液体的位能、压力能和动能外，还应包括一项重要参数是液体总的（压力损失）4）雷诺数大说明（惯性）力起主导作用，这样的液流呈（紊）流状态；雷诺数小说明（黏性）力起主导作用，液流呈（层）流状态。
P245）液体在管道中流动由于存在液阻，就必须多消耗一部分能量克服前进道路上的阻力，这种能量消耗称为（压力）损失；液流在等断面直管中流动时，由于具有粘性，各质点间的运动速度不同，液体分子间及液体与管壁之间产生摩擦力，为了克服这些阻力，产生的损失称之为（沿程）损失。
液体在流动中，由于遇到局部障碍而产生的阻力损失称为（局部）损失。
6）某一元件的工作状态突变引起油压急剧上升，一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。
7）在液流中，由于压力降低到有气泡形成的现象统称为（空穴）现象。
8）对于泵来说（流）量是变量，不同的泵，其（排）量不同，但选定适当的（转速）可获得相等的（流）量。
9）齿轮泵工作时，轮齿在过渡中要经历“容积在封死状态下变化”的过程称为（困油现象）。
为了消除这种现象，通常采用（开卸荷槽）的办法。
10）单作用叶片泵转子每转一周，完成吸、排油各（ 1 ）次，改变（流量）的大小，可以改变它的排量，因此称其为（变）量泵。
11）轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变（斜盘倾角），可以改变泵的排量。
12）马达是（执行）元件，输入的是压力油，输出的是（转速）和（转矩）。
13）压力阀的共同特点是利用（液压力）和（弹簧力）相平衡的原理来进行工作的。
14）实际工作时，溢流阀开口的大小是根据（系統工作壓力）自动调整的。
15）减压阀是利用液流通过（阀口缝隙或液阻）产生压降的原理，使出口压力低于进口压力，并使出口压力保持基本不变的压力控制阀。
液压传动 复习整理
绪论1.液压与气压传动中的工作压力取决于负载活塞的运动速度取决于流入的流量2.液压与气压传动的组成（1）能量装置：将电动机输出的机械能转换为液体的压力能，油泵或气泵（2）执行机构：使液体的压力能转换为工作机构运动的机械能，缸或马达（3）控制调节装置：控制工作机的压力，方向，运动速度的装置：有压力控制阀，方向控制阀，流量控制阀等（4）辅助装置：如邮箱，滤油器，油管，管接头等（5）传动介质：传递能量的流体，液压油或压缩空气3.液压与气压传动的优缺点优点：（1）易于获得很大的力或力矩，并且易于控制（2）单位重量的输出功率大（3）工作平稳，便于实现频繁的换向（4）操纵简单，易于实现自动化（5）可以在比较大的调整范围内较方便地实现无级调速（6）易于实现过载保护（7）易于实现标准化，通用化和系列化缺点：（1）传动介质易泄漏，可压缩性会使传动比不能严格保证（2）能量传递过程中压力损失和泄漏的存在使传动效率低（3）流体传动装置不能在高温下工作（4）流体控制元件制造精度以及系统工作过程中发生故障不易诊断4.压缩系数k：表示单位压力变化时体积的相对变化值。
公式：5.弹性模量K（体积模量）压缩系数的倒数称为：液体的体积弹性模量。
公式：K=1/k6.粘性（1）定义：运动中的液体内部，分子之间产生内摩擦力的性质，称为液体的粘性。
（2）表示：液体粘性的大小用粘度表示。
（3）粘度：（定义）指它在单位速度梯度下流动时单位面积上产生的内摩擦力。
*粘度分3种：①动力粘度μ②运动粘度ν③相对粘度运动粘度：（定义）在相同温度下，液体的动力粘度μ与其密度ρ的比值，及ν=μ/ρ。
应用：液压传动工作介质的黏度等级是以40℃时运动粘度（以mm²/s计）的中心值计eg：L-HL15普通液压油，即指这种油在40℃时运动粘度的平均值是15厘斯。
粘度与ν与温度，压力的关系（1）ν与T 的关系：温度升高时，粘度下降（2）ν与P的关系：压力增加时，粘度增大7.液压传动工作介质的分类：工质介质的品种以其代号和后面的数字组成，代号中L-------是石油产品的总分类号“润滑剂和有关产品”H-------液压系统用的工作介质数字-----粘度等级（有自15至150等多种规格）三大类：（1）石油型（2）合成型（合成工作液）：以化学合成液体为基础的液压介质（3）乳化型（水基工作液）：以水为基础制成的工作介质粘度等级考虑：（1）压力的高低P（2）环境温度T （填空题）*P↑(泄漏↑) →→→选粘↑，T↑→→→→→→→选粘↑8.绝对压力：以绝对真空度作为基准所表示的压力。
(完整版)液压传动基础知识含答案,推荐文档
一.填空题：1.液压油的主要物理性质有（密度）、（闪火点）、（粘度）、（可压缩性），液压油选择时，最主要考虑的是油液的（粘度）。
2.液体受压力作用而发生的性质称为液体的可压缩性，当液压油中混有空气时，其抗压缩能力将（降低）。
3.液压油的常见粘性指标有（运动）粘度、（动力）粘度、和（相对）粘度，其中表示液压油牌号的是（运动）粘度，其单位是（厘斯）。
4.我国油液牌号以( 40℃)时油液的平均(运动）黏度的（cSt）数表示。
5.我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。
6.油的粘性易受温度影响，温度上升，（粘度）降低，造成（泄漏）、磨损增加、效率降低等问题；温度下降，（粘度）增加，造成（流动）困难及泵转动不易等问题。
7.液压传动对油温变化比较敏感，一般工作温度在（15）~（60）℃范围内比较合适。
8.液压油四个主要的污染根源是（已被污染的新油）、（残留）污染、（侵入性）污染和（内部生成）污染。
9.流体动力学三大方程分别为（连续性方程）、（伯努利方程）和（动量方程）。
10.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
11.绝对压力等于大气压力+（相对压力），真空度等于大气压力－（绝对压力）。
12.根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速（大），管子粗的地方流速（小）。
13.理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（比压能）、（比位能）和（比动能）三种形式的能量，在任意截面上这三种能量都可以（相互转化），但总和为一定值。
14.在横截面不等的管道中，横截面小的部分液体的流速（大），液体的压力（小）。
15.液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。
16.由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。
17.孔口流动可分为(薄壁)小孔流动和（细长）小孔流动，其中（细长）小孔流动的流量受（温度）影响明显。
《液压与气压传动》期末复习材料
第一章绪论液压传动1.液压与气压传动中工作压力取决于负载，而与流入的流体多少无关；P22.活塞的运动速度取决于进入液压（气压）缸（马达）的流量，而与流体压力大小无关；P33.液压传动和气压传动是以流体的压力能来传递动力的；P34.液压与气压传动系统主要由以下几个部分组成：P4,51）能源装置2）执行装置3）控制调节装置4）辅助装置5）传动介质5.作直线运动的动力装置与液压缸相比差距将更加悬殊P56.由于能量传递过程中压力损失和泄露的存在使传动效率低；P67.液压传动工作介质就是液压系统的血液，它在液压系统中要完成传递能量和信号，润滑元件和轴承，减少摩擦和磨损，密封对偶摩擦副中的间隙，减少泄露，散热，防止锈蚀，传输，分离和沉淀系统中的非可溶性污染物质，为元件和系统失效提供和传递诊断信息等一系列重要功能。
P118.由于液体质点间的凝聚力很小，不能受拉，只能受压，所以液体的静压力具有两个重要特性：P171）液体静压力的方向总是作用面的内法线方向。
2）静止液体内任一点的液体静压力在各个方向上都相等。
9.帕斯卡原理：在密闭容器内，施加于静止液体上的压力将以等值同时传到个点，这就是静压传动原理或帕斯卡原理。
P2010.连续性方程是质量守恒定律在流体力学中的一种表达形式。
P2311.伯努利方程就是能力守恒定律在流动液体中的表现形式。
P2412.理想液体作定常流动时，液流中任意截面处液体的总水头由压水龙头，位置龙头，速度龙头组成，三者之间可相互转化，但总和为一定值。
P2513.液压系统中的压力损失分为两类，一类是油液沿等直径直管流动时产生的压力损失，称之为沿程压力损失。
这是由于实际液体具有粘性，在流动时就有阻力，为了克服阻力，就必然要消耗能量，这样就有能量损失。
P3114.层流时，液体流速较低，质点受粘性制约，不能随意运动，粘性力起主导作用；但在湍流时，因液体流速较高，粘性的制约作用减弱，因而惯性力起主导作用。
液压传动期末复习资料汇总
一. 填空题1) 液力传动就是主要利用液体(动)能得传动;液压传动就是主要利用液体(压力)能得传动。
2) 绝对压力不足于大气压力得数值称为( 真空度)。
3) 实际液体得伯努利方程中除了液体得位能、压力能与动能外,还应包括一项重要参数就是液体总得( 压力损失)4) 雷诺数大说明( 惯性)力起主导作用,这样得液流呈( 紊)流状态;雷诺数小说明( 黏性)力起主导作用,液流呈(层)流状态。
P245) 液体在管道中流动由于存在液阻,就必须多消耗一部分能量克服前进道路上得阻力,这种能量消耗称为(压力)损失;液流在等断面直管中流动时,由于具有粘性,各质点间得运动速度不同,液体分子间及液体与管壁之间产生摩擦力,为了克服这些阻力,产生得损失称之为(沿程)损失。
液体在流动中,由于遇到局部障碍而产生得阻力损失称为(局部)损失。
6)某一元件得工作状态突变引起油压急剧上升,一瞬间突然产生很高得压力峰值,同时发生急剧得压力升降交替得阻尼波动过程称为(液压冲击)。
7)在液流中,由于压力降低到有气泡形成得现象统称为( 空穴)现象。
8)对于泵来说(流)量就是变量,不同得泵,其(排)量不同,但选定适当得(转速)可获得相等得(流)量。
9)齿轮泵工作时,轮齿在过渡中要经历“容积在封死状态下变化”得过程称为( 困油现象)。
为了消除这种现象,通常采用( 开卸荷槽)得办法。
10)单作用叶片泵转子每转一周,完成吸、排油各( 1 )次,改变(流量)得大小,可以改变它得排量,因此称其为( 变)量泵。
11)轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体与配油盘五大部分组成,改变(斜盘倾角),可以改变泵得排量。
12)马达就是( 执行)元件,输入得就是压力油,输出得就是( 转速)与( 转矩)。
13)压力阀得共同特点就是利用(液压力)与(弹簧力)相平衡得原理来进行工作得。
14)实际工作时,溢流阀开口得大小就是根据( 系統工作壓力)自动调整得。
15)减压阀就是利用液流通过( 阀口缝隙或液阻)产生压降得原理,使出口压力低于进口压力,并使出口压力保持基本不变得压力控制阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建议收藏下载本文，以便随时学习！
外）啮合和（
n
3、如图示：请把不同状态时的压力表读数填在表中(系统有足够的压力)
1、马达的转速
我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙
2、马达的输出转矩
3、马达的输入功率为
4、马达输出功率为答：………………………………………………………………………
a)b)
解：
3、两个结构相同相互串联的液压缸，无杆腔的面积
，有杆腔的面积42110010m A -=⨯的输入压力，输入流量，不计损失和泄漏，
10.9MPa p =v 12min q L =p 2
υA 2一、两缸承受相同负载()、先求建议收藏下载本文，以便随时学习！我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙
2、以缸1的活塞为研究对象，受力平衡方程式为：
因：
3、
4、
5、
6、
二、缸2的输入压力是缸1的一半( )时，两缸各能承受多少负载:
以缸1的活塞为研究对象，受力平衡方程式为：
建议收藏下载本文，以便随时学习！
()
以缸1的活塞为研究对象，受力平衡方程式为：。
