电能表检定的常用方法及在检定中应注意的问题

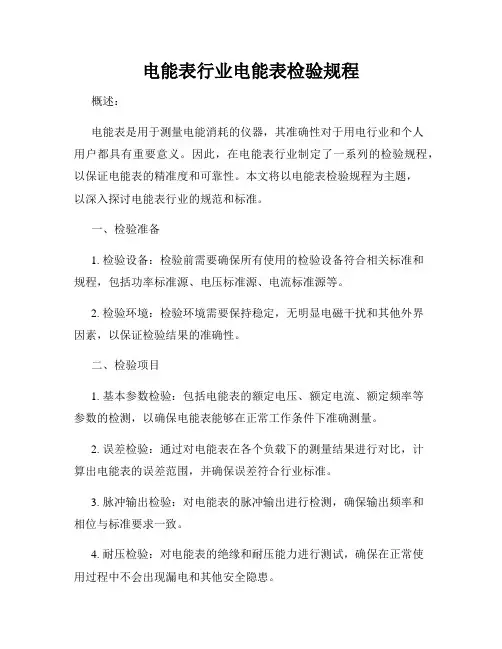

电能表行业电能表检验规程
电能表行业电能表检验规程概述：电能表是用于测量电能消耗的仪器，其准确性对于用电行业和个人用户都具有重要意义。
因此，在电能表行业制定了一系列的检验规程，以保证电能表的精准度和可靠性。
本文将以电能表检验规程为主题，以深入探讨电能表行业的规范和标准。
一、检验准备1. 检验设备：检验前需要确保所有使用的检验设备符合相关标准和规程，包括功率标准源、电压标准源、电流标准源等。
2. 检验环境：检验环境需要保持稳定，无明显电磁干扰和其他外界因素，以保证检验结果的准确性。
二、检验项目1. 基本参数检验：包括电能表的额定电压、额定电流、额定频率等参数的检测，以确保电能表能够在正常工作条件下准确测量。
2. 误差检验：通过对电能表在各个负载下的测量结果进行对比，计算出电能表的误差范围，并确保误差符合行业标准。
3. 脉冲输出检验：对电能表的脉冲输出进行检测，确保输出频率和相位与标准要求一致。
4. 耐压检验：对电能表的绝缘和耐压能力进行测试，确保在正常使用过程中不会出现漏电和其他安全隐患。
5. 报警功能检验：对电能表的报警功能进行测试，确保在出现异常情况时能及时报警。
三、检验方法1. 选择样本：从生产线上选择一定数量的电能表作为样本进行检验，以保证样本的代表性。
2. 建立检验档案：对每个样本建立检验档案，包括生产日期、出厂编号、检验结果等信息，以便后续跟踪和溯源。
3. 检验流程：按照检验项目的要求，依次进行各项检验，将每项检验结果记录在检验档案中。
4. 数据处理：对检验结果进行数据分析和处理，计算出电能表的误差范围，并与行业标准进行对比。
四、检验结果1. 合格：如果电能表的各项检验项目都符合行业标准，即被认定为合格产品，并在产品上贴上合格标志。
2. 不合格：如果电能表的任何一个检验项目不符合标准要求，即被认定为不合格产品，并需要进行追溯和整改。
3. 验收标准：根据电能表行业规程，制定了一系列的验收标准，对合格和不合格产品进行了明确的界定和处置。
单相多功能电能表的检定和校准方法探讨
单相多功能电能表的检定和校准方法探讨随着能源计量技术的发展，单相多功能电能表在电力系统中的应用越来越广泛。
为了保证电能表的精确计量和可靠运行，对其进行检定和校准是非常重要的。
本文将探讨单相多功能电能表的检定和校准方法，以提高电能计量的准确性和稳定性。
一、检定方法1. 标准表法检定标准表法检定是一种常用的方法，通过与已知精度的标准电能表进行比较，来验证被测试电能表的准确性。
标准表和被测表同时接入同一台电源，待电能表稳定运行后，记录下标准表和被测表的读数。
通过比较两台电能表的读数差异，可以得出被测表的误差。
2. 直接法检定直接法检定是一种通过直接测量电能表参数，将测量结果与标准值进行对比的方法。
通过直接测量电能表的输入电流、电压和功率因数，结合标准电能表的标定参数，计算出被测电能表的误差。
该方法精度较高，但需要专门的测试设备和技术支持。
3. 不间断法检定不间断法检定是指在电能表正常运行的状态下，通过对电能表进行长时间持续测量，获得大量数据，通过统计分析得出电能表的误差特征。
该方法适用于要求高精度和长时间稳定运行的场合。
不间断法检定需要使用高精度的测量设备和数据处理软件，对测试环境和数据处理要求较高。
二、校准方法1. 软件校准软件校准是一种通过修改电能表的参数或者算法，使其读数更接近于标准值的方法。
通过对电能表内部的芯片或者软件进行调整，以消除误差和校正量。
软件校准相对较为简便，可以在现场进行操作，但对技术人员的要求较高，需要熟悉电能表的内部结构和工作原理。
2. 机械校准机械校准是一种通过调整电能表的机械结构，使其读数更接近于标准值的方法。
通过调整电能表的指针、齿轮或者传动装置，使电能表的测量部分更加灵敏和准确。
机械校准需要仔细调整电能表的内部结构，对技术人员的要求较高，且难以恢复调整前的状态。
3. 综合校准综合校准是一种综合利用软件校准和机械校准的方法，通过调整电能表的软件参数和机械结构，使其读数更接近于标准值。
电能表检定规程
电能表检定规程
电能表检定是一种检验电能表的工作性能和测量精度的方法，检定过程包括设备检查、准确度检验、模拟测量和数字计量系统检验。
一、设备检查。
1、电能表外观和结构检查。
首先对电能表的外观和结构检查，看电能表有没有异常和损坏；
2、电路检查。
检查电能表的电路完整性，有没有断路、开路、短路等异常；
3、故障检查。
用专用检查仪，检查电能表的各项性能指标是否超出规定范围；
4、保护检查。
检查电能表的保护装置是否完好，比如电流保护装置是否正常工作；
二、准确度检验。
1、精度检验。
用精准的负荷法，以及特定的负荷测量电表的误差，检验电能表的准确度；
2、稳定性检验。
检测电表在现场及实验室环境条件下的稳定性，用以检验产品的安全性和可靠性；
三、模拟测量。
用模拟测量仪器，检验电表的模拟测量功能，看电表的读数是否正确；
四、数字计量系统检验。
用专业的仪器，检验电表在数字计量系统下的实际测量精度，看电表
在多种不同负荷条件下的测量是否准确。

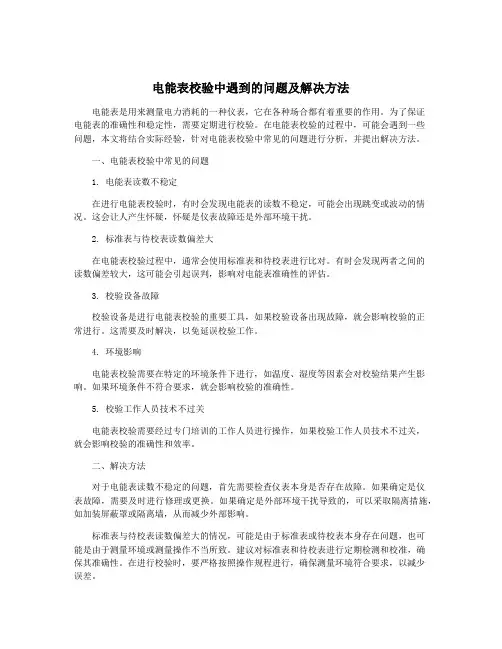

电能表校验中遇到的问题及解决方法
电能表校验中遇到的问题及解决方法电能表是用来测量电力消耗的一种仪表，它在各种场合都有着重要的作用。
为了保证电能表的准确性和稳定性，需要定期进行校验。
在电能表校验的过程中，可能会遇到一些问题，本文将结合实际经验，针对电能表校验中常见的问题进行分析，并提出解决方法。
一、电能表校验中常见的问题1. 电能表读数不稳定在进行电能表校验时，有时会发现电能表的读数不稳定，可能会出现跳变或波动的情况。
这会让人产生怀疑，怀疑是仪表故障还是外部环境干扰。
2. 标准表与待校表读数偏差大在电能表校验过程中，通常会使用标准表和待校表进行比对。
有时会发现两者之间的读数偏差较大，这可能会引起误判，影响对电能表准确性的评估。
3. 校验设备故障校验设备是进行电能表校验的重要工具，如果校验设备出现故障，就会影响校验的正常进行。
这需要及时解决，以免延误校验工作。
4. 环境影响电能表校验需要在特定的环境条件下进行，如温度、湿度等因素会对校验结果产生影响。
如果环境条件不符合要求，就会影响校验的准确性。
5. 校验工作人员技术不过关电能表校验需要经过专门培训的工作人员进行操作，如果校验工作人员技术不过关，就会影响校验的准确性和效率。
二、解决方法对于电能表读数不稳定的问题，首先需要检查仪表本身是否存在故障。
如果确定是仪表故障，需要及时进行修理或更换。
如果确定是外部环境干扰导致的，可以采取隔离措施，如加装屏蔽罩或隔离墙，从而减少外部影响。
标准表与待校表读数偏差大的情况，可能是由于标准表或待校表本身存在问题，也可能是由于测量环境或测量操作不当所致。
建议对标准表和待校表进行定期检测和校准，确保其准确性。
在进行校验时，要严格按照操作规程进行，确保测量环境符合要求，以减少误差。
环境因素对校验结果有较大影响，因此需要在合适的环境条件下进行校验。
对于温度、湿度等因素，要选择合适的校验时间和地点，确保环境条件符合要求。
如果环境条件不稳定，可以采取相应的措施进行调节，如使用空调、加湿器等设备进行调节，以提高校验的准确性。
电能表校准方法
电能表校准方法摘要：一、电能表校准的必要性二、电能表校准方法1.实验室校准2.现场校准3.自动校准系统三、校准过程中的注意事项四、校准结果的判定与处理五、定期校准的重要性正文：电能表作为能源计量的重要设备，其准确性直接关系到能源计量的精确与否。
因此，对电能表进行定期校准是十分必要的。
本文将介绍电能表的校准方法、校准过程中的注意事项以及校准结果的处理方法。
一、电能表校准的必要性电能表在长时间的使用过程中，受环境影响、机械磨损等因素影响，其测量准确性可能会发生变化。
为了保证电能表的准确性和稳定性，必须进行定期校准。
二、电能表校准方法1.实验室校准：实验室校准是电能表校准的主要方法。
通过对标准电阻、标准电能表等设备进行比对，计算出被校准电能表的相对误差，从而对电能表进行调整。
2.现场校准：现场校准是在用电现场对电能表进行的一种校准方法。
通过对现场的电压、电流、功率等因素进行测量，计算出电能表的误差，并对电能表进行调整。
3.自动校准系统：自动校准系统是一种新型的电能表校准方法，通过计算机控制，实现对电能表的自动检测、校准和数据处理。
自动校准系统具有精度高、效率高的优点。
三、校准过程中的注意事项1.确保校准环境温度稳定，避免温度对电能表造成影响。
2.校准过程中要严格遵循操作规程，确保校准数据的准确性。
3.对于有机械结构的电能表，要定期进行机械部件的维护，确保其正常工作。
4.校准仪器要定期进行检定，确保其测量准确性。
四、校准结果的判定与处理1.校准结果的处理：校准结果应以相对误差进行表示，根据国家相关规定，电能表的允许误差范围为±0.5%。
2.判定标准：若校准后的电能表误差在允许误差范围内，说明校准合格；若误差超过允许误差范围，则需对电能表进行重新校准或更换。
五、定期校准的重要性定期校准电能表可以确保电能表的准确性和稳定性，减少能源计量纠纷，降低能源损耗，为企业节约成本。
因此，定期校准电能表是十分重要的。
检定注意事项

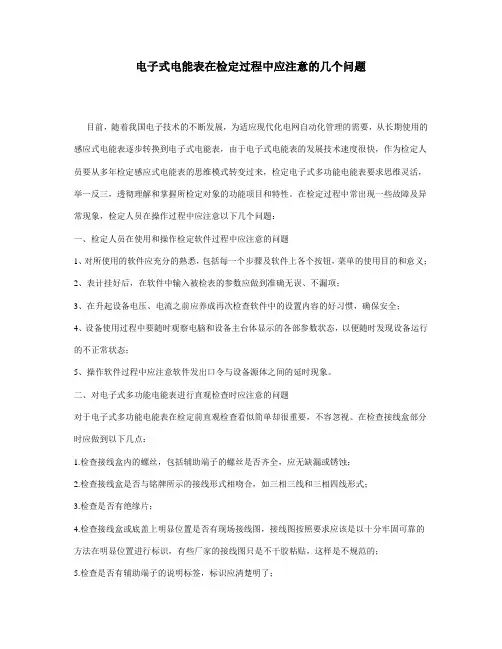

电子式电能表在检定过程中应注意的几个问题目前，随着我国电子技术的不断发展，为适应现代化电网自动化管理的需要，从长期使用的感应式电能表逐步转换到电子式电能表，由于电子式电能表的发展技术速度很快，作为检定人员要从多年检定感应式电能表的思维模式转变过来，检定电子式多功能电能表要求思维灵活，举一反三，透彻理解和掌握所检定对象的功能项目和特性。
在检定过程中常出现一些故障及异常现象，检定人员在操作过程中应注意以下几个问题：一、检定人员在使用和操作检定软件过程中应注意的问题1、对所使用的软件应充分的熟悉，包括每一个步骤及软件上各个按钮，菜单的使用目的和意义；2、表计挂好后，在软件中输入被检表的参数应做到准确无误、不漏项；3、在升起设备电压、电流之前应养成再次检查软件中的设置内容的好习惯，确保安全；4、设备使用过程中要随时观察电脑和设备主台体显示的各部参数状态，以便随时发现设备运行的不正常状态；5、操作软件过程中应注意软件发出口令与设备源体之间的延时现象。
二、对电子式多功能电能表进行直观检查时应注意的问题对于电子式多功能电能表在检定前直观检查看似简单却很重要，不容忽视。
在检查接线盒部分时应做到以下几点：1.检查接线盒内的螺丝，包括辅助端子的螺丝是否齐全，应无缺漏或锈蚀；2.检查接线盒是否与铭牌所示的接线形式相吻合，如三相三线和三相四线形式；3.检查是否有绝缘片；4.检查接线盒或底盖上明显位置是否有现场接线图，接线图按照要求应该是以十分牢固可靠的方法在明显位置进行标识，有些厂家的接线图只是不干胶粘贴，这样是不规范的；5.检查是否有辅助端子的说明标签，标识应清楚明了；6.对于电子式多功能电能表在接线上还应该有该表计实现功能及执行通信规约等的具体标识，以便在现场的合理使用。
我们在检查过程曾发现有些厂家出现三相三线的电能表却使用的是三相四线的接线盒，除此之外，接线图等都是三相三线的。
因为中间的B相电流进出线及中线部分没有封口，这样会给现场装表的人员带来误导，容易引起无接线。
电能表检定的常用方法及在检定中应注意的问题
电能表检定的常用方法及在检定中应注意的问题摘要:电能因其方便控制、污染小、效率高的特点,在我国的能源中占有重要的地位。
要做到电能合理、有效使用,就必须要确保电能计量仪表的准确可靠,就必须对电能表进行检定,这样才能确保电能计量的可靠性和准确性。
本文主要讲述了电能表检定常用的方法,同时分析了在电能表检定中应注意的直观检查、潜动试验、起动试验、监视仪表使用的问题。
关键词:电能表检定问题1 电能表检定的常用方法1.1 瓦秒法瓦秒法包含定圈测时法和定时测圈法。
运用定圈测时法进行电能表检定时先预先规定圈数,然后根据电能表转过这个预先规定圈数耗费的时间来确定电能表的误差[1]。
运用定时测圈法进行电能表检定时先预先规定时间,然后根据电能表在这个预先规定时间转动圈数确定电能表的误差。
运用瓦秒法检定电能表,其系统误差主要包括三个方面,分别是外界条件、人为误差和装置误差,其中外界因素所导致的误差主要有:(1)温度变化所导致的误差:温度发生变化时相位补偿装置的铁心的磁阻、电阻及制动磁钢的电压线圈、磁通均会发生变化,并引起相位、电流工作磁通、制动电压等发生变化,从而导致误差。
(2)电压变化所导致的误差:电压发生变化时,会导致电压铁心补偿、自制力矩发生变化,从而产生误差。
(3)倾斜度所导致的误差:电能表偏离垂直位置运行时,其元件上的摩擦力矩、侧压力等会发生变化,从而产生误差。
1.2 标准电能表法标准电能表法是利用标准电能表的读数来判断被检电能表的数值的误差,这种检定方法优点是劳动强度低、测量时间短、比较直观、操作容易、设备要求简单[2]。
标准表法检定误差主要包括三个方面,分别是:(1)装置误差:装置误差主要由操作水平、检定装置内的辅助设备、标准表、环境条件等产生。
(2)人为误差:人为误差主要是操作人员在启动电能表和停止电能表时所带来的读数误差。
(3)标准电能表本身的误差:标准表接通电源后会消耗电能,引起各部件发热,这样会产生一定的误差。
单相电能表检定装置的操作方式
单相电能表检定装置的操作方式概述单相电能表是用于测量交流电能的仪表，而检定装置则是用于验证电能表的准确性和稳定性的设备。
本文将介绍单相电能表检定装置的操作方式，以及注意事项。
检定装置的组成单相电能表检定装置通常由标准电能表、负载箱、电源、计量软件等部件组成。
其中，标准电能表是用来提供准确、稳定的电能量，以便于进行对被检电能表的比较测量。
负载箱则用来提供不同负载下的负载条件，以模拟实际使用条件。
电源则为检定装置提供所需的电源。
计量软件则用于监测、记录和处理检定数据。
操作方法下面将介绍单相电能表检定装置的操作方法：步骤一：准备工作在进行单相电能表检定之前，需要进行相应的准备工作：1.确定正确的连接方式：根据被检电能表的连接方式，正确地连接检定装置和被检电能表。
2.对检定装置进行检查：检查检定装置是否有损坏、电源是否正常，以及各部件是否连接正确。
3.对被检电能表进行检查：检查被检电能表是否有损坏、连接是否良好，并记录其型号、参数等信息。
步骤二：进行检定1.开启检定装置：按照检定装置的说明书，接通电源并开启计量软件。
2.设置被检电能表的参数：根据被检电能表的型号和参数，在计量软件中进行相应的设置。
3.进行比较测量：将被检电能表与标准电能表连接，在负载箱中选择不同负载进行比较测量。
在计量软件中记录读数，并进行对比分析。
4.确定误差：将比较测量得到的数据，与被检电能表的规格要求进行比较，计算误差。
误差应符合被检电能表的技术要求。
步骤三：完成检定1.记录检定数据：记录比较测量得到的数据、误差值、校准结果等信息。
并标注被检电能表的状态，如通过、不通过等。
2.根据检定结果，对被检电能表进行校准或更换。
注意事项在进行单相电能表的检定之前，需要注意以下事项：1.检定装置的选型应与被检电能表的型号、电源等参数相匹配。
2.检定装置的操作应符合相关操作规范和要求，不能随意更改操作方法和流程。
3.检定过程中，应注意被检电能表的连接方式，避免接线错误导致误差过大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表检定的常用方法及在检定中应注意的问题
作者：陈清华
来源：《科技资讯》 2012年第23期
陈清华
(洛阳市质量技术监督检验测试中心河南洛阳 471003)
摘要:电能因其方便控制、污染小、效率高的特点,在我国的能源中占有重要的地位。
要做到电能合理、有效使用,就必须要确保电能计量仪表的准确可靠,就必须对电能表进行检定,这样才能确保电能计量的可靠性和准确性。
本文主要讲述了电能表检定常用的方法,同时分析了在电能表检定中应注意的直观检查、潜动试验、起动试验、监视仪表使用的问题。
关键词:电能表检定问题
中图分类号:TH86 文献标识码:A 文章编号:1672-
3791(2012)08(b)-0137-01
1 电能表检定的常用方法
1.1 瓦秒法
瓦秒法包含定圈测时法和定时测圈法。
运用定圈测时法进行电能表检定时先预先规定圈数,然后根据电能表转过这个预先规定圈数耗费的时间来确定电能表的误差[1]。
运用定时测圈法进行电能表检定时先预先规定时间,然后根据电能表在这个预先规定时间转动圈数确定电能表的误差。
运用瓦秒法检定电能表,其系统误差主要包括三个方面,分别是外界条件、人为误差和装置误差,其中外界因素所导致的误差主要有:(1)温度变化所导致的误差:温度发生变化时相位补偿装置的铁心的磁阻、电阻及制动磁钢的电压线圈、磁通均会发生变化,并引起相位、电流工作磁通、制动电压等发生变化,从而导致误差。
(2)电压变化所导致的误差:电压发生变化时,会导致电压铁心补偿、自制力矩发生变化,从而产生误差。
(3)倾斜度所导致的误差:电能表偏离垂直位置运行时,其元件上的摩擦力矩、侧压力等会发生变化,从而产生误差。
1.2 标准电能表法
标准电能表法是利用标准电能表的读数来判断被检电能表的数值的误差,这种检定方法优点是劳动强度低、测量时间短、比较直观、操作容易、设备要求简单[2]。
标准表法检定误差主要包括三个方面,分别是:(1)装置误差:装置误差主要由操作水平、检定装置内的辅助设备、标准表、环境条件等产生。
(2)人为误差:人为误差主要是操作人员在启动电能表和停止电能表时所带来的读数误差。
(3)标准电能表本身的误差:标准表接通电源后会消耗电能,引起各部件发热,这样会产生一定的误差。
2 电能表检定中应注意的问题
2.1 直观检查问题
对于安装式交流电能表进行直观检查时,除按照电能表检定规程所要求的条款进行检查以外,还应该检查被检电能表电压线圈和电流线圈的断路和通路情况。
目前使用的电能表检定装置,其上的电压输出端和电流输出端相当于一个交流电压源和交流电流源[3],对于电流源来说是避免开路的;对于电压源来说是严禁短路的;因为这样会使电压源烧毁;电流源是避免开路的,因为开路也会使电流源烧毁。
如果被检电能表的电压线圈处于短路状态,不是具有一定阻值的阻抗状态,这样接入检定装置以后,就会造成电压电路部分短路,从而使检定装置被烧毁;如果被检电能表的电流线圈是开路,不是通路,造成电能表检定装置电流回路开路报警,面对这种情况,有些检定人员会认为可能是检定装置出了问题,进而对检定装置进行检查。
所以,在对被检电能表进行直观检查时,除按照电能表检定规程中所要求的条款进行直观检查以外,还应该检查其电压线圈是否短路和电流线圈是否断路
2.2 潜动试验问题
按照电能表检定规程的规定,进行电能表的潜动试验时,给电能表加规定电压值且其电流线路无负载电流条件下,观察被检电能表的转盘的转动或脉冲输出情况[4]。
若脉冲输出不超过一个或转盘转动不超过一转,则被检电能表的潜动试验判定为合格,否则为不合格。
问题是如何使被检电能表的电流线圈无电流流过,一般说来,若使被检电能表的电流线圈无电流流过的话,将检定装置的电流输出设置为零就可以了。
但在现实操作中不是这样的,有些检定装置由于制造工艺的原因,尽管电流输出设置为零,但是其输出电流却不为零,实际还有少量的电流输出,输出电流流过被检电能表的电流线圈,就会在电能表的转盘上产生力矩,可能使电能表的转盘转动超过一转脉冲输出超过一个,进而判断被检电能表的潜动指标不合格,这是不科学的。
严格来讲,做电能表的潜动试验时,应将被检电能表的电流回路接线完全断开,这样才能保证没有电流流过被检电能表的电流线圈,确保试验质量,避免作出错误的判断来。
2.3 起动试验问题
电能表检定规程明确规定了各等级各类电能表起动电流的大小,若选取一只具有止逆器的2.0级电能表,其额定电流为5A。
按照规定,这种电能表的起动电流允许值为0.05A,即为其额定电流的1%。
若采用量程为5A、准确度为0.5级的电流表进行测量,将会带来
r=±0.5%×5A/0.05A=±50%的测量误差,而电能表检定规程中要求起动电流的测量误差不应超过±5%[5]。
因此应采用与待测起动电流值相近的电流表进行测量。
目前部分电能表检定装置生产厂生产的电能表检定装置只能通过检定装置上的电流互感器来变换监视电流表的量程值,因为其没有设置有专门用来测量起动电流值的电流表。
由于大多数检定装置上所配备的电流互感器只能将监视电流表的量程变换成0.1A,使用这样量程的0.5级的电流表测量0.05A的电流,其测量误差为r=±0.5%×0.1A/0.05A=±1%,这就满足了检定规程对起动电流测量误差的要求。
当检定装置上的电流互感器的所有量程中都满足不了检定规程对起动电流测量误差的要求时,应该在进行电能表的起动试验时,外接一块与被测起动电流值相近的多量程毫安级电流表,以保证测量误差在规程规定的范围内。
2.4 监视仪表的使用问题
电能表检定装置上的监视仪表有功率表、电压表和电流表,一般电能表检定人员不注意监视功率表的指示值究竟是多少,认为交流电能表的功率值就是监视电压表的指示值、监视电流表的指示值及相位转换开关所确定的功率因数值三者之积,忽略了检定装置上相位调节器的正确使用[6],从而导致检测结果存在一定相位误差,尤其是在功率因数为0.5时更明显。
所以在检定过程中,确保监视功率表的指示值和监视电压表的指示值、监视电流表的指示值及相位转换开关所确定的功率因数值三者之积相一致。
通过对电能表检定的常用方法的了解和掌握及对检定中问题的思考和总结,可以提高电能表的检测质量和检测效率,充分发挥电能表在电能计量中的重要作用。
参考文献
[1]周广.浅析电能表检定的方法[J].科学之友,2011(4):54-55.
[2]黄伟.电能表检定方法的简单分析研究[J].计量与测试技术,2008(9):25-26.
[3]金希永.电能表检定应注意的问题探讨[J]中国科技信息,2012(8):142.
[4]曹晓鹏,刘红姝.多功能电能表检定中常见问题分析解决[J].供用电,2010(1):94-96.
[5]沈爱民.交流电能表检定中的潜动和起动试验[J].云南电力技术,2010(2):73-74.
[6]赵增隆,马坤.电能表检定中若干问题的探讨[J].中国计量,2010(6):14-15.。
