测定小灯泡额定功率的三种方法
测小灯泡额定功率的原理

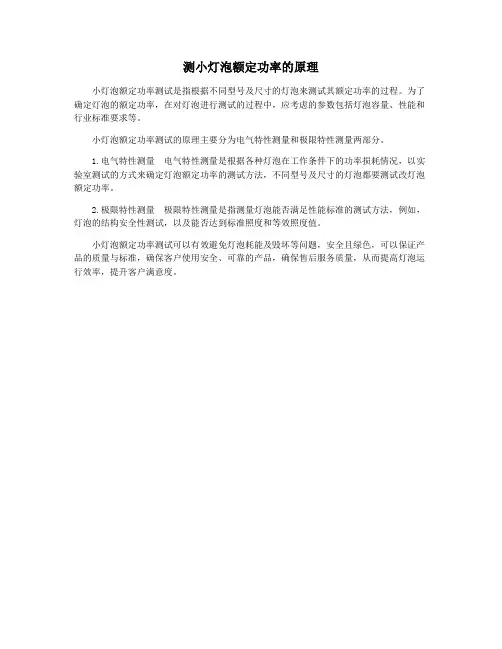

测小灯泡额定功率的原理
小灯泡额定功率测试是指根据不同型号及尺寸的灯泡来测试其额定功率的过程。
为了确定灯泡的额定功率，在对灯泡进行测试的过程中，应考虑的参数包括灯泡容量、性能和行业标准要求等。
小灯泡额定功率测试的原理主要分为电气特性测量和极限特性测量两部分。
1.电气特性测量电气特性测量是根据各种灯泡在工作条件下的功率损耗情况，以实验室测试的方式来确定灯泡额定功率的测试方法，不同型号及尺寸的灯泡都要测试改灯泡额定功率。
2.极限特性测量极限特性测量是指测量灯泡能否满足性能标准的测试方法，例如，灯泡的结构安全性测试，以及能否达到标准照度和等效照度值。
小灯泡额定功率测试可以有效避免灯泡耗能及毁坏等问题，安全且绿色，可以保证产品的质量与标准，确保客户使用安全、可靠的产品，确保售后服务质量，从而提高灯泡运行效率，提升客户满意度。
初中物理测小灯泡的额定功率
测小灯泡的额定功率一、知识导航常见测小灯泡额定功率的方法1．伏阻法（1）闭合S2,断开Sj调节滑动变阻器使得电压表的示数为灯泡的额定电压U额。
（2）断开S2,闭合Sj保持滑片不动，记下电压表的示数U。
U（U—U）则灯泡额定功率的表达式为：P=―以R2．安阻法（1）闭合S，断开S，调节滑动变阻器使得电流表A的示数I=U额12i R（2）断开S1，再闭合S2，保持滑片不动，记下电流表的示数为I。
则灯泡额定功率的表达式为：P=U（I-1）额i3．等效替代法（1）闭合S1，断开S2,调节滑动变阻器使得电压表的示数为灯泡的额定电压U额。
（2）断开S J闭合N，保持滑片不动，调节电阻箱使电压表的示数仍为U额，读出电阻箱的阻值R。
U2则灯泡额定功率的表达式为：P=-R a二、典例剖析考点测量小灯泡的额定功率例题1图甲是测量小灯泡电功率的电路。
小灯泡的额定电压为2.5V。
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）（2）闭合开关前，将滑动变阻器的滑片移到阻值最大处。
闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转。
逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大。
该电路故障可能是。
分析实验数据可知：①小灯泡的额定功率为W。
②7、8两次实验中，灯泡熄灭的原因是。
③小灯泡在断电一段时间后的电阻可能是—（填“0Q”、“1Q”、“2Q”或“8.9Q”）例题2图甲是测量标有“2.5V”字样的小灯泡电功率的电路图（1）连接电路时，开关应处于状态，滑动变阻器的滑片应移到最（左/右）端；（2）在实验中，静菲同学正确连接电路并规范操作实验，闭合开关后，发现灯泡不亮，为了找出灯泡不亮的具体原因，接下来最应该进行的具体操作是;（3）在排除问题后，当电压表示数为2.5V时，电流表的示数如图乙所示，是A，由此可得，该小灯泡的额定电功率为W；2/7（4）实验中志乾同学的电流表损坏了，老师告诉他已经没有电流表可换，而给了他一个已知阻值为R的定值电阻和若干个开关，志乾重新设计了如图丙所示的电路，测量小灯泡的额定功率.请你帮他补全实验步骤和表达式：①按照电路图正确连接电路；②断开开关S2，闭合开关S、S1，调节滑动变阻器，使得；③保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数为U2；则测得小灯泡额定功率的表达式为P=（电源电压未知）；（5）志乾经过进一步的实验发现，小灯泡灯丝电阻随温度的升高而增大，他还想比较以下两种情况下灯泡实际电功率的大小关系:①灯泡实际电压为额定电压一半时的实际电功率P1；②灯泡实际电流为额定电流的一半时的实际电功率P2；利用所学物理知识请你帮他比较出P1与P2之间正确关系应该为：P1P2（大于/小于/等于）.（6）若用阻值分别为10Q、20Q、30Q定值电阻分别代替图甲中的小灯泡，还可以完成“探究电流与电阻关系”实验，实验过程中始终保持电压表示数为3V，为能完成探究，则滑动变阻器最大阻值至少为Q（设此时电源电压为6V且恒定不变）.例题3小聪利用如图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。
实验四：测量小灯泡的电功率
次数电压U/V电流I/A 发光情况电功率P/W1 2.522330.280.30.34正常较暗较亮0.560.751.02实验四 测量小灯泡的电功率【实验目的】用伏安法测量小灯泡的电功率，进一步理解额定功率和实际功率的联系和区别。
【设计与进行实验】1.实验器材：电源、导线、开关、小灯泡（额定电压2.5V ）、电流表、电压表、滑动变阻器； 2.实验原理：UI P=3.实验步骤：（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片移到阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V 、2V 和3V ，依次记下电压表示数U 和对应的电流表示数I ，分别将U 、I 记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
【分析和结论】 （1）当额实额实时，P P U U ==，灯泡正常发光； （2）当额实额实时，P P U U <<，灯泡发光较暗； （3）当额实额实时，PP U U >>，灯泡发光很亮； 【交流与讨论】 （跟测量电阻实验内容重复的在此略去）（1）使小灯泡正常发光的操作：移动滑片，观察电压表示数，当电压表示数等于小灯泡额定电压时，小灯泡正常发光；（2）小灯泡的U －I 图像不是直线（或不同电压下小灯泡电阻不同）的原因：灯丝电阻随温度的升高而增大。
（3）灯泡亮暗程度与实际功率关系：小灯泡的亮暗由小灯泡实际功率决定，实际功率越大，小灯泡越亮；（4）实验中改变小灯泡两端电压的方式：通过移动滑动变阻器连入电路的阻值大小；（5）伏安法测电阻和伏安法测电功率的异同点相同点：①实验电路相同；②实验方法相同，都是伏安法；③测量的物理量相同，都是测量电流和电压。
不同点：①实验原理不同，测电阻的实验原理是IUR =，测电功率的实验原理是UI P =； ②实验数据处理方式不同，测电阻中，处理数据，多次测量求平均值减小实验误 差；而测电功率的实验中多次实验是寻找在不同电压下的实际电功率与灯泡亮 度之间关系。
史上最全特殊法测小灯泡的额定电功率(全类型汇总)
史上最全特殊法测小灯泡的额定电功率
(全类型汇总)
测量小灯泡的额定电功率
为了测量小灯泡的额定电功率，可以采用以下几种方法：
一、使小灯泡正常发光的方法
为了使小灯泡正常发光，可以通过调节滑动变阻器来使小灯泡两端的电压达到额定电压，或者使通过小灯泡的电流达到额定电流。
二、利用公式P=UI测小灯泡额定电功率的方法
当已知额定电流或额定电压时，可以利用公式P=UI来计算小灯泡的额定电功率。
实验操作步骤包括使用电流表或电压表来测量电流或电压，并使用公式计算电功率。
三、利用公式P=U2/R和公式P=I2R测小灯泡额定电功率的方法
当已知电阻值和额定电流或电压时，可以利用公式
P=U2/R或P=I2R来计算小灯泡的额定电功率。
实验操作步骤包括使用电流表或电压表来测量电流或电压，并使用公式计算电功率。
四、通过求出滑动变阻器使小灯泡正常发光时的电阻来了解电路从而得到小灯泡的额定电功率
当电源电压未知，但定值电阻阻值已知时，可以通过求出滑动变阻器使小灯泡正常发光时的电阻来计算小灯泡的额定电功率。
实验操作步骤包括在并联或串联电路中已知小灯泡的额定电流或电压，并使用滑动变阻器来调节电路中的电阻值，以达到小灯泡正常发光的状态。
然后，可以利用滑动变阻器中未被电路利用到的电阻值来计算小灯泡的额定电功率。
特殊法（缺表法）测小灯泡的额定电功率
特殊法（缺表法）测⼩灯泡的额定电功率测量⼩灯泡的额定电功率⼀、（最基础）使⼩灯泡正常发光的⽅法已知额定电压使⼩灯泡正常发光已知额定电流使⼩灯泡正常发光设计思想，通过滑动变阻器的调节，使⼩灯泡两端达到额定电压，或者使通过⼩灯泡的电流达到额定电流⼆、利⽤公式P=UI测⼩灯泡额定电功率的⽅法1.缺电压表有电流表，并已知额定电流有电流表，并已知额定电压1.⼩华想测某个额定电流为I0的⼩灯泡的额定功率，设计了如图所⽰电路，Rx为电阻箱，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出P额的表达式。
实验步骤：（1）按照设计的电路图连接电路；（2）闭合开关S和S1，断开S2，移动滑⽚使电流表⽰数为I；（3）_________________________________。
（4）表达式：P额=____________________2.⼩⽟想测量⼩灯泡的额定功率（额定电流为0.2A），她经过认真思考，设计了如图所⽰的电路，并计算出⼩灯泡的额定功率（R的阻值为5Ω，电源电压为4.5V）。
请你帮她补全下⾯的实验内容：①闭合S、S1，断开S2，移动滑⽚P，使电流表的⽰数为_______A。
②闭合S、S2，断开S1，滑动变阻器的滑⽚______（填“左移”“右移”或“不动”），读出电流表的⽰数0.3A。
⼩灯泡的额定功率为P额=________W3．琪琪想测量⼩灯泡的额定功率（额定电流为0.3A），设计的电路图如图所⽰。
请你将下列实验步骤补充完整（电源电压恒定且未知，滑动变阻器的最⼤阻值为30Ω）：①将滑动变阻器的电阻调到最⼤，开关S闭合，S1_____（填“闭合”或“断开”），读出电流表的⽰数为，0.2A，则电源电压为_____V②开关S闭合，S1_____（填“闭合”或“断开”），移动滑⽚P，使电流表的⽰数为_____A，⼩灯泡正常发光。
③开关SS1均闭合，滑⽚P________,读出电流表的⽰数为0.4A.⼩灯泡的额定功率为P额=________W第1页,共7页11.⼩红测量⼩灯泡的额定功率后，在没有电压表、只有电流表的情况下，⼩红增加了⼀只10Ω的定值电阻R并利⽤原有的器材，也测出额定电压为2.5V⼩灯泡的额定功率：①按照如图所⽰的电路图正确连接实物②闭合开关，调节滑动变阻器滑⽚，使电流表的⽰数为______A时，灯泡正常发光。
专题：测小灯泡额定电功率
一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。
注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。
2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。
三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。
（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。
人教版 九年级物理下册 第十八章 电功率第3节 测量小灯泡的电功率
知识点 测量小灯泡的电功率
要测量电 功率P =?
根据电功率公式 P=UI （实验原理）
伏安法
L
A V
需知道:
用电压表测出
小灯泡两端的电压U 和通过灯泡的电流I
用电流 表测出
实验电路设计
核心电路：
添加必要元件： 完善电路：
L A
实验器材：电源、电压表、电流表、 V
滑动变阻器、开关、导线、待测电阻、小灯泡。
解析：保持R2滑片位置不动,将另一个滑动变阻器（R1）
滑片移到最左端,电流表的示数为I1,再将此滑动变阻器
（R1）的滑片移到最右端,电流表的示数为I2。由串联电
路特点和欧姆定律可得：U=I1R2=I2（R1+R2）,解得：
RL=R2= I2R1 ,则灯泡额定功率为P额=I额2RL= I1-I2
I额2I2R1 I1-I2
总结小灯泡亮度与 实际功率的关系。
改变小灯泡两端的工作电压 及通过的电流大小。从而求 出不同工作电压下的电功率。
实验步骤
1.断开开关,按电路图连接实物。 2.调节滑动变阻器到阻值最大端,闭合开关。 3.移动变阻器的滑片使小灯泡两端的电压分别为额定电压、 低于额定电压、高于额定电压（约 1.2U额）,同时观察比较灯的亮 度。 4.记录电压值,电流值,分别计算小灯泡的电功率。
3. 滑动变阻器的滑片无论怎样滑动,灯泡都很暗,且两电表的示数及灯 泡亮度没有变化：_____滑__动__变__阻__器_下__面__两__个__接__线_连__入__了__电__路__。
4. 接好电路后,在闭合开关时发现小灯泡发光但很暗,且无论怎样调节 变阻器的滑片灯泡亮度虽有所变化,但电压表示数总小于其额定电 压:_____电__源__电_压__小__于__灯__泡__的_额__定__电__压___。
特殊法(缺表法)测小灯泡的额定电功率
测量小灯泡的额定电功率一、（最基础）使小灯泡正常发光的方法已知额定电压使小灯泡正常发光已知额定电流使小灯泡正常发光设计思想，通过滑动变阻器的调节，使小灯泡两端达到额定电压，或者使通过小灯泡的电流达到额定电流二、利用公式P=UI测小灯泡额定电功率的方法1.缺电压表有电流表，并已知额定电流有电流表，并已知额定电压1.小华想测某个额定电流为I0的小灯泡的额定功率，设计了如图所示电路，Rx为电阻箱，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出P额的表达式。
实验步骤：（1）按照设计的电路图连接电路；（2）闭合开关S和S1，断开S2，移动滑片使电流表示数为I；（3）_________________________________。
（4）表达式：P额=____________________2.小玉想测量小灯泡的额定功率（额定电流为0.2A），她经过认真思考，设计了如图所示的电路，并计算出小灯泡的额定功率（R的阻值为5Ω，电源电压为4.5V）。
请你帮她补全下面的实验内容：①闭合S、S1，断开S2，移动滑片P，使电流表的示数为_______A。
②闭合S、S2，断开S1，滑动变阻器的滑片______（填“左移”“右移”或“不动”），读出电流表的示数0.3A。
小灯泡的额定功率为P额=________W3．琪琪想测量小灯泡的额定功率（额定电流为0.3A），设计的电路图如图所示。
请你将下列实验步骤补充完整（电源电压恒定且未知，滑动变阻器的最大阻值为30Ω）：①将滑动变阻器的电阻调到最大，开关S闭合，S1_____（填“闭合”或“断开”），读出电流表的示数为，0.2A，则电源电压为_____V②开关S闭合，S1_____（填“闭合”或“断开”），移动滑片P，使电流表的示数为_____A，小灯泡正常发光。
③开关SS1均闭合，滑片P________,读出电流表的示数为0.4A.小灯泡的额定功率为P额=________W第1页,共7页11.小红测量小灯泡的额定功率后，在没有电压表、只有电流表的情况下，小红增加了一只10Ω的定值电阻R并利用原有的器材，也测出额定电压为2.5V小灯泡的额定功率：①按照如图所示的电路图正确连接实物②闭合开关，调节滑动变阻器滑片，使电流表的示数为______A时，灯泡正常发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测定小灯泡额定功率的三种方法方法一：伏安法测小灯泡额定功率
步骤：1:将滑片至于最大阻值处，闭合开关。
2:移动滑片，观察电压表示数，直至等于小灯泡的额定电压，记录此时电流表示数I。
3 :依据P=UI算出小灯泡额定功率。
方法二：伏阻法。
如下器材：符合实验要求的稳压电源一个（两端电压不变）、电压表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。
电路图：
m1
步骤：第一步：闭合S2，移动滑片P,使电压表的示数为U o。
第二步：断开S2,再闭合S，保持滑片不动，记下电压表的示数Uo
表达式：1"
方法三：如下器材：符合实验要求的稳压电源一个（两端电压不变）、电流表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。
电路图：
步骤：第一步：闭合S，移动滑片P,使电流表的示数为-1 。
第二步：断开S i,再闭合S2，保持滑片不动，记下电流表的示数I。
