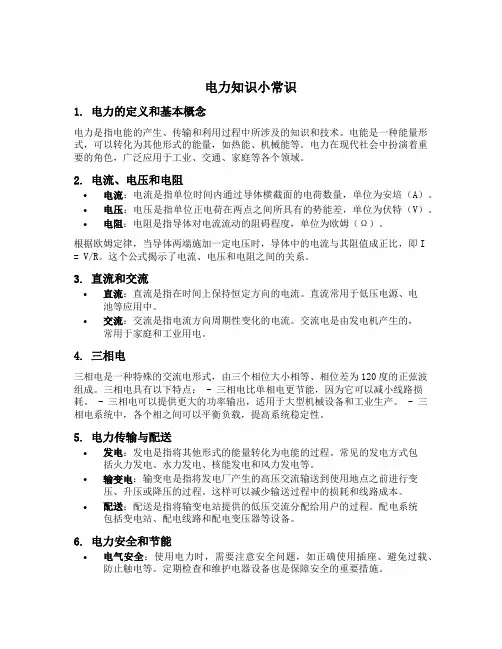

电力知识小常识
电力知识小常识1. 电力的定义和基本概念电力是指电能的产生、传输和利用过程中所涉及的知识和技术。
电能是一种能量形式，可以转化为其他形式的能量，如热能、机械能等。
电力在现代社会中扮演着重要的角色，广泛应用于工业、交通、家庭等各个领域。
2. 电流、电压和电阻•电流：电流是指单位时间内通过导体横截面的电荷数量，单位为安培（A）。
•电压：电压是指单位正电荷在两点之间所具有的势能差，单位为伏特（V）。
•电阻：电阻是指导体对电流流动的阻碍程度，单位为欧姆（Ω）。
根据欧姆定律，当导体两端施加一定电压时，导体中的电流与其阻值成正比，即I = V/R。
这个公式揭示了电流、电压和电阻之间的关系。
3. 直流和交流•直流：直流是指在时间上保持恒定方向的电流。
直流常用于低压电源、电池等应用中。
•交流：交流是指电流方向周期性变化的电流。
交流电是由发电机产生的，常用于家庭和工业用电。
4. 三相电三相电是一种特殊的交流电形式，由三个相位大小相等、相位差为120度的正弦波组成。
三相电具有以下特点： - 三相电比单相电更节能，因为它可以减小线路损耗。
- 三相电可以提供更大的功率输出，适用于大型机械设备和工业生产。
- 三相电系统中，各个相之间可以平衡负载，提高系统稳定性。
5. 电力传输与配送•发电：发电是指将其他形式的能量转化为电能的过程。
常见的发电方式包括火力发电、水力发电、核能发电和风力发电等。
•输变电：输变电是指将发电厂产生的高压交流输送到使用地点之前进行变压、升压或降压的过程。
这样可以减少输送过程中的损耗和线路成本。
•配送：配送是指将输变电站提供的低压交流分配给用户的过程。
配电系统包括变电站、配电线路和配电变压器等设备。
6. 电力安全和节能•电气安全：使用电力时，需要注意安全问题，如正确使用插座、避免过载、防止触电等。
定期检查和维护电器设备也是保障安全的重要措施。
•节能减排：合理使用电力可以节约能源和减少环境污染。
选择高效节能的电器设备、合理调整用电时间、关注能源利用效率等都是节能减排的方法。
电力105个常识
电力常识总结1、有功功率——在交流电能的发输用过程中，用于转换成电磁形式的那部分能量叫做有功2、无功功率——在交流电能的发输用过程中，用于电路内电磁场交换的那部分能量叫做无功3、电力系统——由发电机、配电装置、升压和降压变电所、电力线路及电能用户所组成的整体称为电力系统。
中性点位移：在三相电路中，电源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中性点，中性点的电压均为零。
但如果三相负载不对称，且无中性线或中性线阻抗较大，那么中性点就会出现电压，这种现象称为中性点位移现象。
4、操作过电压——因断路器分合操作及短路或接地故障引起的暂态电压升高，称为操作过电压；5、谐振过电压——因断路器操作引起电网回路被分割或带铁芯元件趋于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的电压升高，称为谐振过电压。
6 、电气主接线——主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。
7、双母线接线——它具有两组母线：工作母线I和备用母线l。
每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线连络断路器(简称母联)连接，称为双母线接线。
8 、一个半断路器接线——每两个元件(出线或电源)用三台断路器构成一串接至两组母线，称为一个半断路器接线，又称3/2接线。
9、厂用电——发电厂在启动、运转、停役、检修过程中，有大量以电动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行。
这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，总的耗电量，统称为厂用电。
10、厂用电率——厂用电耗电量占发电厂全部发电量的百分数，称为厂用电率。
厂用电率是发电厂运行的主要经济指标之一。
11、经常负荷——每天都要经常连续运行使用的电动机；．12、不经常负荷——只在检修、事故或机炉起停期间使用的负荷；’’13、连续负荷——每次连续运转2h以上的负荷；14、短时负荷——每次仅运转10—120min的负荷；：15、断续负荷——反复周期性地工作，其每一周期不超过10min的负荷。
电力安全基础知识必学点
电力安全基础知识必学点
1. 电流和电压的概念：电流是指电荷在单位时间内通过导体的量，单
位为安培，用符号I表示。
电压是指单位电荷所具有的能量，单位为
伏特，用符号V表示。
2. 电阻和电导的概念：电阻是指导体阻碍电流流动的程度，单位为欧姆，用符号R表示。
电导是指导体导电性良好的程度，是电阻的倒数，单位为西门子，用符号G表示。
3. 电流的方向和电压的极性：电流的方向是指正电荷流动的方向，默
认为从正极到负极的方向。
电压的极性是指正负极之间的电势差，正
极电势高于负极。
4. 电路的基本组成元件：电路由电源、导线、开关和负载组成。
电源
提供电压源，导线用于传输电流，开关用于控制电路的通断，负载是
消耗电能的器件。
5. 安全用电的原则：合理安装、正确接地、保持电源平衡、正确使用
电器、防止电线过载和短路、定期检查和维护电路。
6. 电击的危害和预防：电击可能导致电击伤害、心脏骤停等危害。
预
防措施包括正确接地、使用绝缘工具、穿戴绝缘手套等。
7. 短路和过载的危害和预防：短路可能导致电线过热、起火等危害。
过载可能导致电线过载、烧毁等危害。
预防措施包括正确安装电路、
合理分配电器负荷等。
8. 正确使用电器的方法：按照说明书正确使用电器，避免超载、过热
等问题。
避免在潮湿环境中使用电器。
9. 定期检查和维护电路：定期检查电线、插座、开关等是否有破损、
松动等问题，及时进行修理或更换。
10. 雷电和电器安全：雷电可能对电器产生电磁脉冲干扰或直接损坏，要采取防护措施，如使用避雷器、拔掉电源等。
供配电常识
供配电常识：
供配电是指电力系统从发电、输电到配电的整个过程，是电力系统的重要组成部分。
以下是供配电的一些常识：
1.电压等级：电力系统中的电压等级有高压、中压、低压等不同等级，以满足不同用
户的需求。
在我国，常见的电压等级有35kV、10kV和380V等。
2.输电和配电：输电是指将电能从发电厂传输到用户的过程，而配电则是将电能从输
电系统分配到用户的过程。
3.变压器：变压器是供配电系统中的重要设备之一，用于将电压升高或降低以满足用
户的需求。
4.开关柜：开关柜是供配电系统中的控制设备之一，用于控制电能的流向和通断。
5.配电箱：配电箱是供配电系统中的终端设备之一，用于将电能分配给用户。
6.供电可靠性：供配电系统的可靠性是指系统在一定时间内对用户连续供电的能力。
为了保证供电的可靠性，供配电系统需要具备备用电源、备用线路等设备。
7.电力负荷分类：电力负荷可以根据不同的需要分为一级负荷、二级负荷和三级负荷
等。
一级负荷是指对中断供电有较大影响的负荷，需要进行特殊保护；二级负荷是指对中断供电有一定影响的负荷，可以进行适当的保护；三级负荷是指对中断供电没有太大影响的负荷，一般不需要特殊保护。
8.无功补偿：在供配电系统中，无功补偿是一种重要的技术手段，用于提高功率因数、
减少能源浪费和降低线路损耗。
常见的无功补偿方式有并联电容器、静止无功补偿器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重要的配电电力知识小常识整理（By Jason Chao）台区与变压器：在电力系统中，台区是指（一台）变压器的供电范围或区域。
它是电力经济运行管理的名词。
还有就是在特定语句中是一区域地名。
变压器是指设备；台变是指安装在某地的变压器，是特指在装、运行的某台变压器；台区是指台变供电的区域范围。
计量点就是供、用电双方确定的安装电能计量表的位置，一般，计量点应设置在产权分界点。
计量点一般放在供用电双方设备的产权分界点。
有些“真正的产要分界点”不适合装表，可将计量点设在变电站内，若计量点与产要分界点不同，资产所有者应承担自己产权设备的损耗。
对变电站的各路出线而言，计量点就设在各路出线上。
变压器二台变压器并列运行的情况很普遍。
并列运行可以使电能质量变好，更好地发挥设备潜力等。
配电变压器：配电变压器，指用于配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。
中国变压器产品按电压等级一般可分为特高压(750KV及以上)、超高压(500KV)变压器、220-110KV变压器、35KV及以下变压器。
配电变压器通常是指运行在配电网中电压等级为10-35KV、容量为6300KVA及以下直接向终端用户供电的。
配电变压器一般负载率范围为30％~70％。
电力变压器做为输出时，一般工作在60%左右的负荷，小于30％时会造成配电电压器“大马拉小车”的现象，当大于70％时会出现配电变压器重载、过载的现象，即为重载配电变压器。
重载变压器是正常负荷在70%以上额定容量的变压器。
一般用在电厂做为主变压器时，很多情况是接近满负荷运行。
空载0 %；轻载30%以下；重载80%-100%；满载100%；过载大于100%。
变压器的过载允许值是设计的时候决定的，例如油浸式变压器过载能力及时间: 过载10% 变压器可持续运行180 分钟过载20% 变压器可持续运行150 分钟过载30% 变压器可持续运行120 分钟···如果过载量和过载时间过长则会影响变压器的使用寿命。
为了保证二次端电压在允许范围之内,通常在变压器的高压侧设置抽头,并装设分接开关,调节变压器高压绕组的工作匝数,来调节变压器的二次电压。
分接开关有两种形式：一种只能在断电情况下进行调节，称为无载分接开关-----这种调压方式无载调压、也称为无励磁调压；另一种可以在带负荷的情况下进行调节，称为有载分接开关-----这种调压方式称为有载调压。
有载调压变压器的分接头带有可以灭弧的开关，所以不用变压器断电调节变压器变比和输出电压。
而无载调压变压器的分接头没有开关，所以变压器必须停电后才能调整分接头位置。
具体是：变压器停运，断开高压侧开关或者其他断开元件，使变压器与电源没有联系，调整分接头到要求的位置，通电，变压器运行。
如果变压器低压侧可能有电源，也应当将低压侧的出线开关断开。
无励磁调压和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。
因此一般用于对电压要求不是很严格而不需要经常调档的变压器。
而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需经常调档的变压器。
配电柜与配电屏：1.配电柜是分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。
配电柜是电动机控制中心的统称。
配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。
它们把上一级配电设备某一电路的电能分配给就近的负荷。
这级设备应对负荷提供保护、监视和控制。
2.配电屏则是指的配电室配电柜类相关产品，前后均有可开启的门或可拆卸的后板，便于维修人员安全距离操作，配电屏基本结构采用薄钢板及角钢焊接组合而成。
屏前有门。
PGL 型交流低压配电屏（以下简称配电屏），适用于发电厂、变电站、厂矿企业中作为交流50Hz，额定电压380V及以下的低压配电系统中动力、配电、照明之用。
本配电屏户内安装，为开启式双面维护的低压配电装置。
此外，屏面上方有仪表板，为可开启的小门，可装设指示仪表，维护方便。
组合并列拼装的屏，屏间加有隔板，减少了事故扩大的可能。
主母线安装在屏后上方，并设有母线防护罩，以防止上方坠落金属物而引起主母线短路。
配电屏具有良好的保护接地系统，主接地点焊接在骨架的下方，仪表门也有接地点与壳体互连。
中性母线装置在屏下方的绝缘子上。
多屏并列时，始端屏与终端屏的左右两侧，可加装防护板。
配电屏和配电柜最基本的差别在于大小上面。
从用途上来说，配电箱一般是家庭用的，而配电柜则多用在集中供电中，比如说工业用电和建筑用电等，配电箱和配电柜都属于成套设备，配电箱属于低压成套设备，配电柜有高压有低压。
分配电能的箱体就叫配电柜。
主要用作对用电设备的控制、配电，对线路的过载、短路、漏电起保护作用。
配电柜安装在各种场所，如学校、机关、医院、工厂、车间、家庭等，象照明配电柜、动力柜电箱等。
动力柜。
配电柜和配电箱都是用来分配电源的只是配电柜带的负荷多，容量大。
有隔离开关作为明显断开点。
方面检修！配电箱配电负荷小，一般只有空气开关或者漏电开关。
这种开关合闸分闸没有明显断开点.配电柜电流流量比配电箱大。
什么是配电柜配电柜在生活中人们俗称开关柜，一般情况下我们看到的配电柜都是安排在较为隐蔽的角落里，它一般通过厂家预定按照订货要求组装出厂，运往现场安装。
配电屏和配电柜的区别我们辨别配电屏和配电柜可以从它们使用的场合来分辨。
比如说配电屏主要作用于发电站一类的大型场合，而我们的配电柜则适用于那些回路较少的场合。
我们还可以从它们的外表来判断，配电屏形状主要是突出“屏”像一个屏幕。
而我们的配电柜则重点突出“柜”像一个柜子。
所以可以大致从它们的外表上粗略的判断。
当然粗略判断不准确，我们就要进一步进行深入判断。
配电屏是一种低压配电装置，而配电柜则是一种电动机的控制中心。
以前的配电装置，大多后面不设门，是敞开的，这样不利于防尘和防小动物，同时也容易发生误碰现象，外观象一面屏风一样，于是形象地称为配电屏。
现在的配电装置，后面加装了可开启的门，一般情况下是关闭的，所有接线端子和配电元件关闭在里面，就象衣服柜子一样，于是形象地称为配电柜。
这两种装置没有本质的区别，只是一种外观改变后的不同称呼而已。
属于术语混乱的一个表现。
配电屏原意指没有后面围档的配电柜，与此类似的术语还有配电盘，指没有前面围挡的配电柜。
柜、屏箱可做如下划分：柜指尺寸较大，四面封闭（背面有网栅），一般用于高压；屏指尺寸较小于柜，正面安装设备，背后敞开，一般用于低压及直流控制保护；箱指尺寸小于柜，四面封闭，一般来说用途单一，易于维护。
配电屏基本结构采用薄钢板及角钢焊接组合而成。
屏前有门。
屏面上方有仪表板，为可开启的小门，可装设指示仪表，维护方便。
组合并列拼装的屏，屏间加有隔板，减少了事故扩大的可能。
主母线安装在屏后上方，并设有母线防护罩，以防止上方坠落金属物而引起主母线短路。
配电屏具有良好的保护接地系统，主接地点焊接在骨架的下方，仪表门也有接地点与壳体互连。
中性母线装置在屏下方的绝缘子上。
多屏并列时，始端屏与终端屏的左右两侧，可加装防护板。
配电屏：作为配电系统中作动力、配电照明之用。
配电柜：作为动力、照明及配电设施的电能转换、分配与控制之用。
交流配电屏是用于连接电源、变压器、换流设备和其他负载，并对供电系统进行监控和保护，具有在电源和各种负载之间进行接通、断开、转换，实现规定的运行方式等控制功能的设备。
流配电屏根据不同用电设备和不同的用电量，一般由电压表、电流表、开关(或自动开关)、保险、信号灯、线路等组成的分支开关控制分配柜。
在整个动力系统中能监测总电压、电流或分支电压、电流使用情况，可根据所需情况开关支路。
交流配电屏的功能是:集中有效的控制和监视低压交流电源对用电设备的供电。
交流配电屏应用于35 kV以下的变电站及用户站，为变电站照明配电，变电站空调(风机)，开关柜储能电源，开关柜加热电源等提供可靠电源。
同时，交流配电屏是移动基站最理想的配电设备之一。
配电屏屏宽尺寸400、600、800mm和1000mm四种，每一个屏都可作为一个独立单元，并且能以屏为单元组成各种不同的方案。
配电柜和配电箱：配电柜和配电箱只是叫法不同，一回事，用于分配电能。
主要用作对用电设备的控制、配电，对线路的过载、短路、漏电起保护作用。
装里面用普通型，装外面用室外型。
还有一种柜子叫开关柜，是一种成套开关设备和控制设备.它作为动力中心和主配电装置。
主要用作对电力线路、主要用电设备的控制、监视、测量与保护。
常设置在变电站、配电室等处。
配电箱和开关柜除了功能、安装环境、内部构造、受控对象等不同外，显著的特点是外形尺寸不同，配电箱体积小，可暗设在墙内，可矗立在地面；而开关柜体积大，只有装置在变电站、配电室内。
就“箱”与“柜”的理解来看。
柜是落地安放的，箱是放在某种物体上的。
一般来落地的叫柜，嵌进墙里的叫箱。
具体的功能按实际需要。
配电箱比较小，安装面为垂直，一般安装在墙上。
柜的体积较大，落地安装，安装面水平。
配电柜为立式配电装置，主要用于有低压配电室的场所，配电箱主要用于悬挂于室内墙体，主要为无专设配电室的处所或室外变台/电杆，还有配电柜一般用于有较大供电能力（或需求）处所的地方，对于大型生产地域的还有电容柜，开关柜等配电柜……。
柜是一大面，通常用于配电房内高低压之间进出转接，如：高/低压配电柜屏是配电柜的最早的说法盘一般是指电动机控制等箱体积比较小，主要分墙上安装和落地安装两种形式，用于配电房出线后线路的管理配电箱小一点，一般都是作为配电系统的末端配电设备。
配电屏和配电盘都是一回事，老外动不动就叫power distribute panel,一翻译就成了配电盘，或者配电屏了。
开关柜，都可以称为配电盘，配电屏，配电柜。
不管是啥，里面装的都是断路器，接触器，热继电器或者电子式的热继电器，或者微机综保等等，由保护，操作，控制元件组成一个完整的配电操作机构。
1、GGD配电柜是箱式变电站中低压的一部分。
2、箱式变电站（简称箱变）一般由高压室、变压器室和低压室组成。
箱变是一种比较简易的变配电装置，其变压器部分的选择，均可按一般通则处理，容量一般不超1250kVA。
3、箱变按标准要求必须具备：防晒、防雨、防尘、防锈，防小动物（如蛇）等进入的五防功能。
4、GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜；负荷开关属于固定式，GGC型交流低压配电柜是按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
