钢筋电渣压力焊
钢筋电渣压力焊施工工艺
钢筋电渣压力焊施工工艺1.概述本指南适用于工业与民用建筑中，直径在14至40毫米的Ⅰ至Ⅱ级竖向或斜向（倾斜度不超过4:1）钢筋的连接。
2.施工前准备2.1. 材料和主要设备：2.1.1.钢筋必须符合设计要求，并提供出厂证明及复试报告。
进口钢筋还需提供化学成分检验报告，并满足焊接要求。
2.1.2.焊剂(1)应符合GB5293碳素钢埋弧焊用焊剂的规定，型号为HJ401。
焊剂应存放在干燥库房内，并在使用前经过250至300摄氏度的烘焙2小时。
(2)焊剂在使用前需要妥善存放和处理。
焊剂应存放在干燥的库房内以防止受潮。
2.1.3.主要设备包括手工电渣压力焊设备和自动电渣压力焊设备，后者优先采用。
焊接电源应具备足够的容量。
(1)手工电渣压力焊设备主要由焊接电源、控制箱、焊接夹具、焊剂罐等组成焊接电源：它是提供电能的设备，用于产生电渣焊所需的热量。
在钢筋电渣压力焊中，通常采用次级空载电压较高的交流或直流焊接电源。
控制箱：控制箱用于调节焊接过程中的电流强度、焊接时间等参数，确保焊接过程的稳定性和焊接质量。
焊接夹具：焊接夹具用于固定待焊接的钢筋，保证焊接过程中钢筋的正确位置和对接精度。
焊剂罐：焊剂罐存放焊剂，焊剂在焊接过程中起到保护熔池、稳定电弧和去除氧化物的作用。
(2)自动电渣压力焊设备是用于进行高效焊接的专业设备，主要包括焊接电源、控制箱、操作箱和焊接机头等。
(3)焊接电源的选择对于钢筋电渣压力焊的质量和效率有着重要的影响。
次级空载电压较高的焊接电源可以提供更大的焊接电流，从而提高焊接效率和焊接质量。
对于直径32mm及以下的钢筋，由于其截面积较小，所需的焊接电流也相对较小，因此可以采用容量为600A的焊接电源。
而对于直径32mm及以上的钢筋，由于其截面积较大，所需的焊接电流也相对较大，因此应采用容量为1000A的焊接电源。
当焊机的容量较小，无法满足焊接需求时，可以采用两台同型号、同性能的焊机并联使用，以提高焊接电源的总容量，满足焊接需求。
钢筋电渣压力焊施工技术操作
钢筋电渣压力焊施工技术操作1. 引言钢筋电渣压力焊是一种常用的钢筋连接方法，其具有焊接强度高、连接牢固等优点。
本文将介绍钢筋电渣压力焊的施工技术操作。
2. 施工准备在进行钢筋电渣压力焊施工之前，需做好以下准备工作：- 获得焊接施工资质和相应的资格证书；- 确保焊接设备和工具的完好，并对其进行检测和维护；- 根据焊接工艺规程和设计图纸，明确焊接参数和要求；- 确保施工区域的通风良好，并采取相应的安全防护措施。
3. 施工步骤钢筋电渣压力焊的施工步骤如下：1. 清理钢筋表面：使用刷子等工具清理钢筋表面的锈蚀物和污垢，保证焊接质量。
2. 定位和固定：根据设计图纸确定焊接位置，使用夹具等工具将钢筋固定在焊接位置。
3. 配置焊接设备：根据焊接参数要求，配置合适的电渣焊设备。
4. 预热钢筋：通过预热设备对钢筋进行加热，提高焊接质量和效果。
5. 进行电渣焊接：将钢筋电焊条靠近钢筋，并通过电弧进行焊接。
6. 检验焊接质量：利用焊接缺陷检测设备对焊接区域进行检测，确保焊接质量符合要求。
7. 处理焊接残渣：清理焊接区域的残渣和渣滓，使其焊接平整和美观。
4. 安全注意事项在进行钢筋电渣压力焊施工中，应注意以下安全事项：- 确保焊接区域的通风良好，避免有害气体积聚；- 严格遵守焊接操作规程和安全操作规定；- 使用合格的焊接工具和设备，并进行定期检测和维护；- 注意个人防护，必要时佩戴防护用品，如安全眼镜、手套等；- 对施工人员进行安全教育和培训，提高其安全意识和操作技能。
5. 总结钢筋电渣压力焊作为一种常用的钢筋连接技术，其施工技术操作对于焊接质量至关重要。
施工人员需做好准备工作，遵循正确的施工步骤和安全注意事项，以确保焊接质量和施工安全。
以上是钢筋电渣压力焊施工技术操作的简要介绍，希望能对您有所帮助。
钢筋电渣压力焊
钢筋电渣压力焊1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～ 40mm 的Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋的连接。
2 施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 焊剂。
2.2.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ401,常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
2.1.2.4 焊剂应有出厂合格证。
2.1.3 主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
2.1.3.3 焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高（TSV以上〕的交流或直流焊接电源。
（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源； 32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。
当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。
2.2 作业条件2.2.1 焊工必须持有有效的焊工考试合格证。
2.2.2 设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
2.2.3 电源应符合要求。
当电源电压下降大于5%，则不宜进行焊接。
2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
钢筋电渣压力焊工艺标准(4-96)
钢筋电渣压力焊工艺标准（4-96）1. 引言本文档旨在制定钢筋电渣压力焊工艺标准，以确保钢筋电渣压力焊的质量和稳定性，并提高钢筋电渣压力焊的工作效率。
2. 术语及定义2.1 钢筋电渣压力焊：将钢筋通过加热和压力焊接的一种方法。
2.2 电渣：钢筋电渣压力焊过程中产生的残留物。
2.3 软钢筋：抗拉强度小于300MPa的钢筋。
2.4 高强钢筋：抗拉强度大于等于600MPa的钢筋。
3. 设备要求3.1 钢筋电渣压力焊设备应符合国家标准。
3.2 焊丝应符合现行国家标准。
3.3 电源应符合现行国家标准。
3.4 焊接工具应符合现行国家标准。
4. 焊接工序4.1 钢筋电渣压力焊应采用自动焊接。
4.2 焊接开始前，应检查焊接设备、电源、焊丝等，确保焊接质量。
4.3 软钢筋的焊接应按焊丝规定的工艺参数进行，高强钢筋的焊接应采用与焊丝相应的工艺参数进行。
4.4 在正式焊接前应进行试焊，根据试焊结果调整工艺参数，直至满足焊接要求。
4.5 焊接应避免渗漏、挤出现象。
4.6 焊接后应用带盖的铜制焊接帽盖住焊缝，焊缝应均匀、无明显划痕和擦痕。
5. 检验标准5.1 焊接应符合现行国家标准。
5.2 焊接强度应符合设计要求。
5.3 焊缝应美观、无缺陷。
5.4 焊接后应进行水压试验，能承受水压试验的压力，并无泄漏现象。
6. 保养与维护6.1 日常使用中应注意维护，定期检查设备状态。
6.2 设备故障应及时报修，保证正常使用。
6.3 焊接结束后应及时清理设备及周围环境，以保证设备的长期稳定使用。
7. 总结本文档规定了钢筋电渣压力焊的工艺标准，提出了设备要求、焊接工序以及检验标准等内容，对保证钢筋电渣压力焊的质量起到了重要作用。
同时，强调了设备的日常维护和保养，以确保设备的正常使用。
钢筋电渣压力焊施工技术标准
钢筋电渣压力焊施工技术标准1. 引言本技术标准旨在规范钢筋电渣压力焊施工过程，保证施工质量，确保焊接接头的牢固性和可靠性。
2. 材料要求2.1 钢筋应符合设计要求，质量合格。
2.2 电渣焊材料应符合国家标准，质量合格。
3. 焊接设备3.1 焊接设备应选用合适的电渣焊机，具备稳定的电流和电压输出能力。
3.2 焊接设备应经过检测和校准，确保其正常工作。
4. 焊接工艺4.1 钢筋的准备4.1.1 钢筋应进行清理，去除油污、锈蚀和杂质等。
4.1.2 钢筋的直径、形状和长度应符合设计要求。
4.2 测量和定位4.2.1 在焊接前，应对钢筋进行测量，确保长度和位置的准确性。
4.2.2 使用标尺、线铅等工具进行定位，标记焊接位置。
4.3 焊接操作4.3.1 根据设计要求，选择合适的电流和焊接时间。
4.3.2 使用电渣焊机进行焊接，确保焊接电流和电压的稳定。
4.3.3 焊接完成后，进行外观检查，确保焊接接头无明显的缺陷或裂纹。
5. 质量控制5.1 焊接接头的牢固性和可靠性应符合设计要求。
5.2 检测焊接接头的质量，包括外观检查、断裂试验等。
5.3 对于不合格的焊接接头，应及时进行修复或更换。
6. 安全措施6.1 焊接操作人员应穿戴好防护用具，避免电击和火灾等意外事故发生。
6.2 焊接设备应与电源连接良好，确保安全使用。
6.3 在焊接过程中，应注意周围环境的安全，避免误伤他人或损坏设备。
7. 环境保护7.1 在焊接过程中，应注意防止废气和废渣的污染。
7.2 废气和废渣应正确处理，符合环保要求。
8. 施工记录8.1 每次焊接应记录焊接时间、焊工、焊接位置等信息。
8.2 对于重要的焊接接头，应进行拍照并保存相关资料。
以上为钢筋电渣压力焊施工技术标准的内容要点，旨在规范施工过程，确保施工质量和焊接接头的可靠性和牢固性。
具体操作中，还需参考相关国家标准和设计要求。

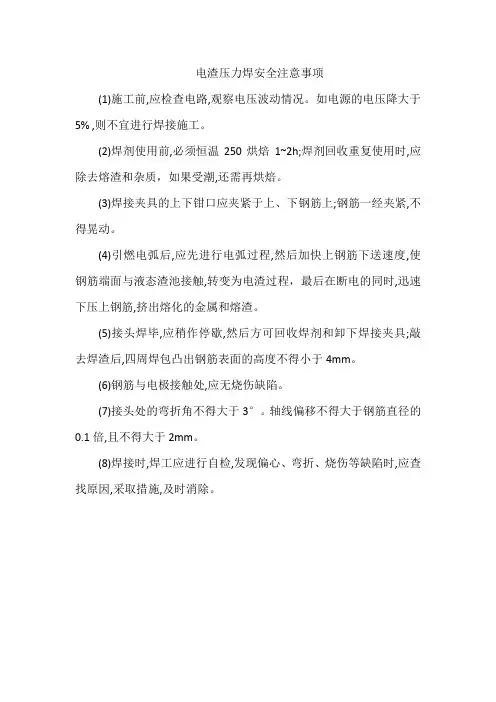

电渣压力焊安全注意事项
电渣压力焊安全注意事项
(1)施工前,应检查电路,观察电压波动情况。
如电源的电压降大于5% ,则不宜进行焊接施工。
(2)焊剂使用前,必须恒温250烘焙1~2h;焊剂回收重复使用时,应除去熔渣和杂质，如果受潮,还需再烘焙。
(3)焊接夹具的上下钳口应夹紧于上、下钢筋上;钢筋一经夹紧,不得晃动。
(4)引燃电弧后,应先进行电弧过程,然后加快上钢筋下送速度,使钢筋端面与液态渣池接触,转变为电渣过程，最后在断电的同时,迅速下压上钢筋,挤出熔化的金属和熔渣。
(5)接头焊毕,应稍作停歇,然后方可回收焊剂和卸下焊接夹具;敲去焊渣后,四周焊包凸出钢筋表面的高度不得小于4mm。
(6)钢筋与电极接触处,应无烧伤缺陷。
(7)接头处的弯折角不得大于3°。
轴线偏移不得大于钢筋直径的0.1倍,且不得大于2mm。
(8)焊接时,焊工应进行自检,发现偏心、弯折、烧伤等缺陷时,应查找原因,采取措施,及时消除。
钢筋电渣压力焊接施工方案
钢筋电渣压力焊接施工方案一、引言钢筋电渣压力焊接是一种常用的钢筋连接方法，广泛应用于建筑结构的施工中。
本文档旨在介绍钢筋电渣压力焊接的施工方案，包括施工准备工作、焊接设备及材料准备、施工步骤等内容。
二、施工准备工作在进行钢筋电渣压力焊接施工前，需要进行以下准备工作：1.确定焊接点位置：根据设计图纸或相关要求，确定需要进行电渣压力焊接的位置。
2.清理钢筋表面：使用刷子或清扫机械清理焊接点表面，确保无杂质和污染物。
3.确保工作场所安全：对施工现场进行安全检查，确保施工过程安全可靠。
三、焊接设备及材料准备进行钢筋电渣压力焊接施工所需的设备及材料如下：1.焊接机：选择适合焊接钢筋的电渣压力焊接机，确保其性能符合要求。
2.电极：根据焊接机型号和焊接需求，选择适合的电极材料。
3.压力装置：使用适当的压力装置，确保焊接时施加的压力均匀并满足要求。
4.焊接材料：包括焊接剂和保护材料，用于提高焊接质量和保护焊接点。
四、施工步骤进行钢筋电渣压力焊接的施工步骤如下：1.设定焊接机参数：根据焊接材料和焊接钢筋的特性，设定焊接机的电流、电压等参数。
2.准备钢筋：将待焊接的钢筋进行整理和清理，确保焊接点光洁无污染。
3.定位钢筋：使用工具或夹具将钢筋定位在焊接机上，确保焊接点位置准确。
4.安装电极：根据焊接机的要求，安装正确的电极，并调整好电极的位置。
5.施加压力：根据焊接要求，在焊接点施加适当的压力，确保焊接时钢筋能够充分接触。
6.进行焊接：按下焊接机的触发开关，使电流通过电极和钢筋，产生弧光和高温，实现焊接。
7.观察焊缝：焊接完成后，观察焊缝的质量，确保焊接牢固且无明显的焊接缺陷。
8.清理焊接点：焊接完的钢筋可以进行清理，除去焊渣和其他杂物。
9.检查焊接质量：根据规范要求，对焊接点的质量进行检查，确保符合要求。
五、施工注意事项1.安全第一：在进行钢筋电渣压力焊接施工过程中，一定要注意安全，佩戴防护设备，并严格遵守施工规范。
电渣压力焊过程
电渣压力焊过程电渣压力焊，这可是建筑工程里一门挺有趣的手艺呢。
咱就说这电渣压力焊啊，就像是一场精心编排的小舞蹈。
你得先把钢筋给准备好，这钢筋就好比是舞者的腿，得笔直、有力。
如果钢筋歪歪扭扭的，那这舞蹈还没开始就乱了套了，不是吗？在准备钢筋的时候啊，要把它们的接头部位处理得干干净净的，就像给舞者穿上漂亮整洁的舞鞋一样重要。
然后就是那电渣了，电渣在这个过程里就像是神奇的魔法粉。
你把它放在该放的地方，一旦通电，就开始发生奇妙的反应。
那感觉就像是在看一场魔术表演，电渣在那里欢快地起着作用，把热量聚集起来，让钢筋的接头部位变得红彤彤的，就像舞者的脸在聚光灯下红扑扑的。
这时候可不能掉以轻心啊，得紧紧盯着，要是没注意，这魔法可能就会失控呢。
说到焊接设备，这就像是乐队里的乐器。
每一个部件都得调试好，要是有一个部件出了问题，就像乐队里有一个乐器走音了，整个演奏就会变得很难听。
焊接设备的电流大小得合适，电流太大了，就像鼓手敲鼓敲得太用力，容易把鼓面敲破，在焊接里就可能把钢筋给焊坏了；电流太小呢，就像小提琴手拉琴的时候没使上劲，声音软绵绵的，焊接就可能不牢固。
在焊接的过程中啊，操作工人得有一双稳当的手，这双手就像是老中医把脉的手，稳稳当当，丝毫不抖。
因为只要稍微一抖，那焊接的效果就会大打折扣。
你想啊，就像画画的时候，手一抖，那画出来的线条就歪了，焊接也是这个道理。
而且这焊接的速度也得掌握好，太快了，就像跑步的时候步子迈得太大，容易扯着蛋，哦不，容易焊接不充分；太慢了呢，就像蜗牛爬行一样，不仅效率低，可能还会让钢筋过度受热，影响质量。
这电渣压力焊啊，还有一个关键的地方就是对焊接质量的检查。
这就好比是比赛结束后的评委打分。
你得仔仔细细地看，焊接的接头部位是不是饱满，有没有气孔或者夹渣之类的问题。
要是有这些问题，就像一个舞者在表演的时候出了大失误，那这个焊接的成果可就不能算是合格的了。
从开始准备钢筋到最后检查焊接质量，电渣压力焊的每一个步骤都像是紧密咬合的齿轮，缺了哪一个都不行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋电渣压力焊
钢筋电渣压力焊是一种常见的钢筋连接方法，也是一种省时省力，安全可靠的连接方式。
它主要通过高压电弧的作用，在焊缝处将钢筋熔化并连结起来。
本文将介绍钢筋电渣压力焊的工艺和优点。
一、钢筋电渣压力焊的工艺
1. 准备工作
首先，需要将焊接部位清理干净，去除表面油脂和灰尘等杂质。
然后，根据施工图纸上的要求，按照一定的长度要求进行钢筋的切割。
一般情况下，钢筋不应过长或过短，否则会直接影响焊接的质量。
2. 焊接设备选择
钢筋电渣压力焊要用到特定的焊接设备，如电极、电源、焊接机器等。
电源应具有一定的控制能力，以确保焊接时的稳定性，同时，焊接机器应配备相应的压力控制和电流控制设备，以保证焊接的安全性。
3. 焊接工作
在具备上述条件之后，就可以开始进行钢筋的电渣压力焊，具体步骤如下：
（1）首先，将待焊钢筋放到零散束架上，并根据要求进
行排列组合，减少焊接点的数量。
（2）将切割后的钢筋直径进行测量，确认电极直径。
（3）调整焊机电流和压强，并调整焊接时间。
这一步非常重要，调整不当会导致焊接质量的下降或其他的不良结果。
（4）然后，用电极将焊接位置预热，直至钢筋温度达到适当数值，再开始进行焊接。
（5）将电极轻轻压在钢筋上，发出电弧，使钢筋开始熔化。
熔化后的钢筋会和其他焊接位置的钢筋熔合在一起，直至整个焊接完成。
二、钢筋电渣压力焊的优点
1. 保证焊接质量可靠
钢筋电渣压力焊焊接时采用强电弧的作用，经过熔化、冷却后，钢筋之间的角度差异能被补偿，最终能达到稳定可靠的连接效果。
这种焊接方式在传统的钢筋连接中所存在的问题，如堆积、畸变和缺陷等，都能得到有效的解决。
2. 施工速度快
相较于传统的钢筋连接方式，钢筋电渣压力焊因为施工速度快而受到广泛青睐。
大型建筑工程中，焊接的钢筋数量非常庞大，若采用传统的绑扎或折叠的方式，就会量大而慢，耗时又费力，而钢筋电渣压力焊却能一次性完成焊接任务，能够有效提高工作效率。
3. 结构牢固
在电渣压力焊的焊接过程中，因为焊接点的粘合和熔化的独特特点，使钢筋之间的连接变得牢固，强度高，闪还会在造成焊接点的断裂位其他部位发生，极为稳定。
这就能够有效地保障建筑安全问题。
4. 环保节能
传统的钢筋连接方式在施工时，若采用绑扎的方式则会产生很多的钢筋钳子和铁丝之类的废物，而这些残留物对环境、地面造成很大的污染。
而采用钢筋电渣压力焊则无需这些消耗材料，极大地节约了能源，还起到了良好的环保效果。
综上所述，因其自身的优点，钢筋电渣压力焊已被广泛应用在大型建筑工程中，既方便又省心，具有极佳的推广价值，势必在未来得到更广泛的应用。
