葛洲坝水利枢纽及三峡水利枢纽实习报告
三峡实习报告（5篇）
三峡实习报告（5篇）第一篇：三峡实习报告三峡实习报告2013年3月4日——3月7日，我们在三峡进行了为期四天的毕业实习。
本次实习的行程安排为：3月4日上午从学校坐车出发，下午到长江三峡工程展览馆参观。
3月5日上午现场参观三峡五级船闸和三峡库区的建设，下午听了一位参与三峡大坝建设的老教授的讲座。
3月6日上午参观了三峡大坝建设时的起重机设备。
3月7日上午，我们参观了葛洲坝水利工程及其发电厂。
一、三峡水利枢纽概况三峡水利枢纽坝址位于西陵峡中段的三斗坪，距宜昌市28㎞，是一座集防洪、发电、航运、灌溉、供水及养殖等综合效益为一体的特大型水利水电工程。
三峡水利工程由大坝，水电站厂房和通航建筑物三大部分组成，具体包括一座混凝土重力坝，两岸坝后式水电站，右岸地下厂房，一座永久性五级船闸和一架一级垂直升船机。
大坝坝顶宽度为15米，底部宽度为124米，从右岸非溢流坝起点至左岸非溢流坝段终点，大坝轴线全长2309米。
坝顶高程185米，正常蓄水位175米，总库容393亿立方米，其中防洪库容221.5亿立方米，充分发挥其长江中下游防洪体系中的关键性骨干作用，使荆江河段防洪标准提高到百年一遇。
坝后式水电站左岸设机组14台，右岸设机组12台，右岸地下厂房设机组6台，机组总装机32台（注：地下厂房还有2台单机容量为5万千瓦的厂用发电机组），单机容量70万千瓦，总装机容量2250万千瓦。
，年发电量847亿千瓦时。
航运能力提高到5000万吨，万吨级船队可直达重庆。
通航建筑物——双线五级船闸和单线一级垂直升船机位于左岸。
三峡工程分三期完成，总工期17年。
一期工程5年（1992—1997），主要工程除准备工程外，主要进行一期围堰填筑，导流明渠开挖，修筑混凝土纵向围堰，修建左岸临时船闸（120米高），并开始修建左岸永久船闸、升船机及左岸部分混凝土坝段的施工。
一期工程在1997年11月8日大江截流后完成，长江水位从原来的68米提高到88米。

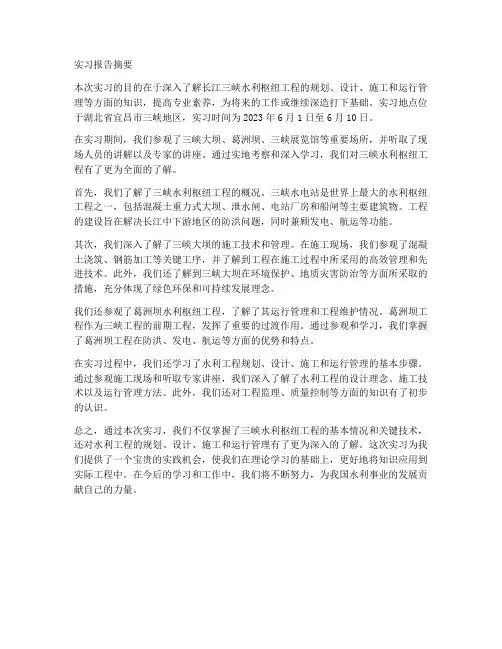

三峡实习报告摘要
实习报告摘要本次实习的目的在于深入了解长江三峡水利枢纽工程的规划、设计、施工和运行管理等方面的知识，提高专业素养，为将来的工作或继续深造打下基础。
实习地点位于湖北省宜昌市三峡地区，实习时间为2023年6月1日至6月10日。
在实习期间，我们参观了三峡大坝、葛洲坝、三峡展览馆等重要场所，并听取了现场人员的讲解以及专家的讲座。
通过实地考察和深入学习，我们对三峡水利枢纽工程有了更为全面的了解。
首先，我们了解了三峡水利枢纽工程的概况。
三峡水电站是世界上最大的水利枢纽工程之一，包括混凝土重力式大坝、泄水闸、电站厂房和船闸等主要建筑物。
工程的建设旨在解决长江中下游地区的防洪问题，同时兼顾发电、航运等功能。
其次，我们深入了解了三峡大坝的施工技术和管理。
在施工现场，我们参观了混凝土浇筑、钢筋加工等关键工序，并了解到工程在施工过程中所采用的高效管理和先进技术。
此外，我们还了解到三峡大坝在环境保护、地质灾害防治等方面所采取的措施，充分体现了绿色环保和可持续发展理念。
我们还参观了葛洲坝水利枢纽工程，了解了其运行管理和工程维护情况。
葛洲坝工程作为三峡工程的前期工程，发挥了重要的过渡作用。
通过参观和学习，我们掌握了葛洲坝工程在防洪、发电、航运等方面的优势和特点。
在实习过程中，我们还学习了水利工程规划、设计、施工和运行管理的基本步骤。
通过参观施工现场和听取专家讲座，我们深入了解了水利工程的设计理念、施工技术以及运行管理方法。
此外，我们还对工程监理、质量控制等方面的知识有了初步的认识。
总之，通过本次实习，我们不仅掌握了三峡水利枢纽工程的基本情况和关键技术，还对水利工程的规划、设计、施工和运行管理有了更为深入的了解。
这次实习为我们提供了一个宝贵的实践机会，使我们在理论学习的基础上，更好地将知识应用到实际工程中。
在今后的学习和工作中，我们将不断努力，为我国水利事业的发展贡献自己的力量。
三峡实习报告

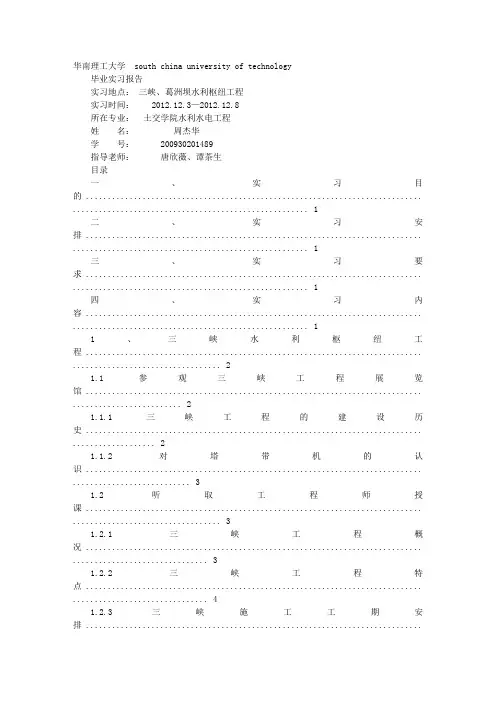

华南理工大学 south china university of technology 毕业实习报告实习地点：三峡、葛洲坝水利枢纽工程实习时间： 2012.12.3—2012.12.8 所在专业：土交学院水利水电工程姓名：周杰华学号： 200930201489 指导老师：唐欣薇、谭茶生目录一、实习目的 ............................................................................. (1)二、实习安排 ............................................................................. (1)三、实习要求 ............................................................................. (1)四、实习内容 ............................................................................. (1)1、三峡水利枢纽工程 ............................................................................. . (2)1.1 参观三峡工程展览馆 ............................................................................. . (2)1.1.1三峡工程的建设历史 ............................................................................. . (2)1.1.2对塔带机的认识 ............................................................................. (3)1.2听取工程师授课 ............................................................................. . (3)1.2.1三峡工程概况 ............................................................................. . (3)1.2.2三峡工程特点 ............................................................................. . (4)1.2.3三峡施工工期安排 ............................................................................. (4)1.2.4三峡工程施工技术问题 ............................................................................. (5)1.2.5三峡主要建筑物 ............................................................................. (5)1.2.6三峡工程经济效益 ............................................................................. .. (6)1.2.7三峡工程建设中的其他问题 ............................................................................. (6)1.3 双线五级船闸、挡水大坝实地参观 ..............................................................................72、葛洲坝水利枢纽工程 ............................................................................. (8)2.1葛洲坝工程概况 ............................................................................. . (8)2.2发电厂房布置 ............................................................................. .. (9)五、实习心得 ............................................................................. (9)一、实习目的经过大学3年半的学习，我们已经掌握了水利工程的部分理论知识。
三峡葛洲坝实习报告(精选)
三峡葛洲坝实习报告（精选）
一、实习概况
本次实习是在中国三峡集团葛洲坝水电站实习，实习期间从领导那里了解到关于葛洲坝水电站的基本情况，同时也参观了大坝和水电站，从而加深了对水电站的认识。
二、实习内容
1、参观
参观了葛洲坝水电站的大坝和水电站，在参观中了解到水电站大坝的特点、结构特点、益处，了解到葛洲坝的水电站装机容量及拦河坝的多种结构和遗迹的具体情况，围绕葛洲坝的水电站由古到今的建设过程以及发展历史等内容进行了了解。
2、了解水电站和大坝的建设历史
从实习中了解到葛洲坝水电站的建设过程，1996年7月开工建设，2003年6月2日投入运行，是第一个生产电力的水电站，其后又建成了滁芦、红谷滩和洪泽3座水电站。
从建设的历史上，可以看出葛洲坝水电站的发展史，同时也加深了对水电站的了解。
三、实习体会
参观葛洲坝水电站的大坝和水电站，从而了解到葛洲坝水电站的基本情况，对水电站有了更深刻的认识。
与此同时，通过实习参观。

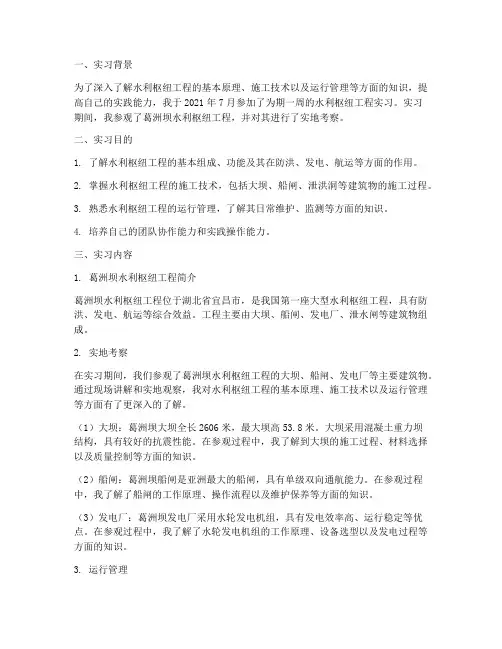

水利枢纽工程实习报告
一、实习背景为了深入了解水利枢纽工程的基本原理、施工技术以及运行管理等方面的知识，提高自己的实践能力，我于2021年7月参加了为期一周的水利枢纽工程实习。
实习期间，我参观了葛洲坝水利枢纽工程，并对其进行了实地考察。
二、实习目的1. 了解水利枢纽工程的基本组成、功能及其在防洪、发电、航运等方面的作用。
2. 掌握水利枢纽工程的施工技术，包括大坝、船闸、泄洪洞等建筑物的施工过程。
3. 熟悉水利枢纽工程的运行管理，了解其日常维护、监测等方面的知识。
4. 培养自己的团队协作能力和实践操作能力。
三、实习内容1. 葛洲坝水利枢纽工程简介葛洲坝水利枢纽工程位于湖北省宜昌市，是我国第一座大型水利枢纽工程，具有防洪、发电、航运等综合效益。
工程主要由大坝、船闸、发电厂、泄水闸等建筑物组成。
2. 实地考察在实习期间，我们参观了葛洲坝水利枢纽工程的大坝、船闸、发电厂等主要建筑物。
通过现场讲解和实地观察，我对水利枢纽工程的基本原理、施工技术以及运行管理等方面有了更深入的了解。
（1）大坝：葛洲坝大坝全长2606米，最大坝高53.8米。
大坝采用混凝土重力坝结构，具有较好的抗震性能。
在参观过程中，我了解到大坝的施工过程、材料选择以及质量控制等方面的知识。
（2）船闸：葛洲坝船闸是亚洲最大的船闸，具有单级双向通航能力。
在参观过程中，我了解了船闸的工作原理、操作流程以及维护保养等方面的知识。
（3）发电厂：葛洲坝发电厂采用水轮发电机组，具有发电效率高、运行稳定等优点。
在参观过程中，我了解了水轮发电机组的工作原理、设备选型以及发电过程等方面的知识。
3. 运行管理在实习期间，我还了解到葛洲坝水利枢纽工程的运行管理情况。
包括日常维护、监测、调度等方面的知识。
通过学习，我认识到运行管理对水利枢纽工程的重要性。
四、实习总结与体会通过本次实习，我对水利枢纽工程有了更加全面的认识。
以下是我的一些体会：1. 水利枢纽工程是一项复杂的系统工程，涉及多个专业领域。

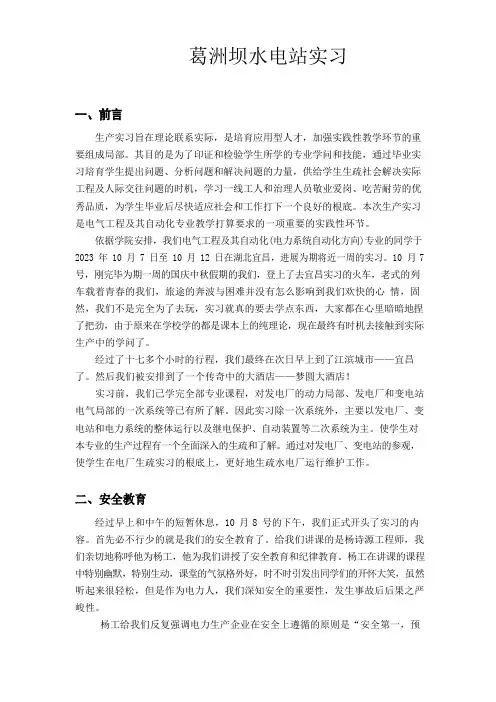

葛洲坝实习报告
葛洲坝水电站实习一、前言生产实习旨在理论联系实际，是培育应用型人才，加强实践性教学环节的重要组成局部。
其目的是为了印证和检验学生所学的专业学问和技能，通过毕业实习培育学生提出问题、分析问题和解决问题的力量，供给学生生疏社会解决实际工程及人际交往问题的时机，学习一线工人和治理人员敬业爱岗、吃苦耐劳的优秀品质，为学生毕业后尽快适应社会和工作打下一个良好的根底。
本次生产实习是电气工程及其自动化专业教学打算要求的一项重要的实践性环节。
依据学院安排，我们电气工程及其自动化(电力系统自动化方向)专业的同学于2023 年 10 月 7 日至 10 月 12 日在湖北宜昌，进展为期将近一周的实习。
10 月7 号，刚完毕为期一周的国庆中秋假期的我们，登上了去宜昌实习的火车，老式的列车载着青春的我们，旅途的奔波与困难并没有怎么影响到我们欢快的心情，固然，我们不是完全为了去玩，实习就真的要去学点东西，大家都在心里暗暗地捏了把劲，由于原来在学校学的都是课本上的纯理论，现在最终有时机去接触到实际生产中的学问了。
经过了十七多个小时的行程，我们最终在次日早上到了江滨城市——宜昌了。
然后我们被安排到了一个传奇中的大酒店——梦圆大酒店！实习前，我们已学完全部专业课程，对发电厂的动力局部、发电厂和变电站电气局部的一次系统等已有所了解。
因此实习除一次系统外，主要以发电厂、变电站和电力系统的整体运行以及继电保护、自动装置等二次系统为主。
使学生对本专业的生产过程有一个全面深入的生疏和了解。
通过对发电厂、变电站的参观，使学生在电厂生疏实习的根底上，更好地生疏水电厂运行维护工作。
二、安全教育经过早上和中午的短暂休息，10 月 8 号的下午，我们正式开头了实习的内容。
首先必不行少的就是我们的安全教育了。
给我们讲课的是杨诗源工程师，我们亲切地称呼他为杨工，他为我们讲授了安全教育和纪律教育。
杨工在讲课的课程中特别幽默，特别生动，课堂的气氛格外好，时不时引发出同学们的开怀大笑，虽然听起来很轻松，但是作为电力人，我们深知安全的重要性，发生事故后后果之严峻性。
葛洲坝、三峡实习报告(2011.3)
一、葛洲坝水利枢纽工程工程简介：葛洲坝工程建造了长江第一坝，位于湖北省宜昌市，距在建的三峡水利枢纽３７公里，位于长江上游与中游交际的地方，距三峡出口南津关３公里，在此长江由向东流改为向南流，流向转了９０度，江中两个小岛，一为葛洲坝，一为西坝。
葛洲坝工程在当时为国内最大的工程，装机２７０万Ｋｗ，为当时世界上低水头、大流量、无发电库容的径流式电站中的规模最大的。
葛洲坝工程是三峡工程的配套工程，既可调节三峡水库的泄水，又可改善三峡到下游之间的险滩、窄航道，成为三峡工程的反调节工程。
葛洲坝工程于１９７０年１２月３０日开工，党和国家领导人高度关心这项工程，在１９７０年１２月２６日毛主席给与此工程批示"赞成兴建此坝，现在文件设想是一回事，兴建过程中将要遇到的现在设想不到的困难问题，那又是一回事，那时要准备修改设计。
"由于葛洲坝工程开工时的历史原因以及设计单位的能力、技术水平限制，工程的温度控制不好，造成了温度裂缝，另外基础处理不好，导致基础后期处理用时１年多，延迟了工期。
葛洲坝工程分两期施工，坝长２５９５．１米。
一期工程，首先在左岸，沿坝轴线长１５９０．１米，由左岸向右岸分别为①左岸连接坝段：为土石筑成，长２７５．６７米②三号船闸：有效长度１２０米，净宽１８米，门坎起水高程３．５米，能一次通过三千吨级船队，沿坝轴线长４９米③三江冲沙闸：最大泄水流量１０５００立方米／秒Ｍ３／ｓ，沿坝轴线长１０８米④非溢流坝段：沿坝轴线长６６．９６米⑤二号船闸：沿坝轴线长４７．４７米，闸室有效长２８０米，净宽３４米，槛上最小水深５米，上下游最大水头差２７米，可通过大型客货轮和万吨级船队，一次过闸时间５１－５７分钟，下闸首人字门高３４．５米，宽１９．７米，厚２．７米，单扇门重量达６００吨，在世界上“天下第一门”的美称！⑥黄朝坝：仅起挡水作用，长１６６米⑦二江电站：沿坝轴线长３２７米，共７台机组，１、２号机组为单机容量１７万千瓦，３-７号机组单机容量为１２．５万千瓦，电站装机总容量为９６．５万千瓦。
三峡葛洲坝实习报告(精选)(一)2024
三峡葛洲坝实习报告(精选)（一）引言概述:本文是关于三峡葛洲坝实习报告的精选，通过这次实习，我对三峡葛洲坝有了更深入的了解，了解了其水利工程建设、环境保护和生态恢复等方面的情况。
本文将从以下五个大点进行详细论述。
正文内容:1.三峡葛洲坝的水利工程建设1.1 堆石坝的建设原理和工艺1.2 溢洪道和船闸的设计和建设1.3 渗流问题及解决方案1.4 水库水位管理和调度1.5 水利工程维护和运行管理2.三峡葛洲坝的环境保护措施2.1 水库周边的生态环境保护2.2 水库水质监测和治理措施2.3 粉尘和噪声污染的防治2.4 废水和废气的处理方式2.5 生态恢复和植被绿化项目3.三峡葛洲坝的生态恢复3.1 水库库区的生态系统建设3.2 湿地恢复和保护3.3 森林资源的保护与开发3.4 濒危物种保护项目3.5 自然遗产保护和传承项目4.三峡葛洲坝的经济效益4.1 水利工程对当地经济的推动作用4.2 葛洲坝的旅游业发展4.3 水电发电带来的经济效益4.4 促进区域发展的重大工程项目4.5 水力发电技术与经济可行性研究5.三峡葛洲坝的社会影响5.1 社会稳定和和谐发展5.2 就业机会与劳动力流动5.3 水库移民的重新安置5.4 水库对当地文化的影响5.5 社会责任和公益事业项目总结:通过实习经历，我对三峡葛洲坝的水利工程建设、环境保护和生态恢复有了更加全面和深入的了解。
三峡葛洲坝作为世界上最大的水利工程之一，不仅在经济效益和社会影响方面取得了巨大成就，同时也注重环境保护和生态恢复。
未来，我希望能够继续关注和参与类似项目，为推动可持续发展做出自己的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
葛洲坝水利枢纽及三峡水利枢纽实习报告2010年3月1日至3月6日，我们南京理工大学动力工程学院电气工程及其自动化专业的全体同学来到了葛洲坝水利枢纽进行了为期6天的生产实习。
实习内容包括以下几个方面：一、安全教育来到这里上的第一堂课就是安全教育，电力生产企业在安全上遵循的原则是安全第一、预防为主。
作为实习人员，对于这里的电气设备基本不熟悉，所以更应该注意安全，大家听得十分认真。
实习安全包括两个方面：人身安全和设备安全。
人身安全包括以下几个方面：(1)进入生产现场必须戴安全帽；(2)进入生产现场必须与导电体保持足够的安全距离；(3)所有水工建筑物的栏杆、护栏（包括临时设置的遮拦或围栏）严禁任何实习人员翻越、攀爬、骑坐，楼梯禁止上下等。
设备安全包括以下几个方面：(1)在生产现场，严禁任何人动任何设备；(2)生产现场严禁吸烟、携带火种；(3)禁止实习人员动用生产场所的电话机等。
从以上老师对于我们实习人员的安全要求中我明白了安全是电力生产企业永恒的主题的意义。
二、葛洲坝及三峡水利枢纽总体介绍此后，杨诗源老师还向我们介绍了葛洲坝水利枢纽工程。
大坝型式：闸坝(直线坝)；厂房型式:河床式电站厂房；大坝全长：2606.5m；大坝高度:40m;坝顶（坝面）高程：70m;设计上游蓄水水位: 66m;校核水位:67m;实际运行水位:64-66.5m;水库总库容:15.8亿立方米;设计落差(水头):18.6m;最大落差:27m;葛洲坝水利枢纽工程示意图如图1。
图1 葛洲坝水利枢纽工程示意图二江电厂:17万kW⨯2+12.5万kW ⨯5=96.5万kW，大江电厂:12.5万kW⨯14=175万kW。
总装机容量:271.5万kW，总装机台数:21台，全部机组过负荷运行总容量:288万kW。
设计年发电量：140.9亿kWh，实际年发电量：152亿kWh- 162亿kWh;对社会累积贡献:截至2004年5月29日,总发电量突破3000亿kWh。
三峡水利枢纽工程介绍。
大坝型式：混凝土重力坝(直线坝)；厂房型式:坝后式（全封闭）；大坝全长：2309.47m；最大坝高:183m（高坝）；坝顶（坝面）高程：185m;设计上游蓄水水位: 175m（枯水期）、145m（丰水期）；水库总库容:393亿立方米（对应175m水位），其中预留防洪库容221.5亿立方米(对应145m水位)，可削减洪峰流量：2700立方米/s-33000立方米/s;最大落差:113m。
单机容量:70万kW，左岸电站:70万kW ⨯14=980万kW，右岸电站:70万kW ⨯12=840万kW，总装机容量:1820万kW，总装机台数:26台，设计年发电量：847亿kWh。
负荷分配：华东700万kW，广东300万kW，华中820万kW。
以上是对葛洲坝水利枢纽和三峡水利枢纽的总体介绍，通过这些数据让我认识到了大型水利枢纽工程的三大效益：通航效益、发电效益、灌溉效益。
三、葛洲坝水利枢纽电气一次部分发电厂、变电所（站）的电气设备，按照其功能可分为两类。
第一类是直接与生产或输送电能（电力）有关的设备（例如：发电机、变压器、高压母线、断路器、隔离开关等），称为一次设备。
第二类设备是对一次设备进行监测、控制、操作或保护的设备，我们称为二次设备(例如：继电保护装置、励磁调节系统、断路器操作系统、电气仪表等）。
一次、二次设备互相配合，保证电力生产与输送安全可靠进行。
二江电厂电气一次部分1．220kV开关站的接线方式及有关配置1）接线方式：双母线带旁路，旁路母线分段，如图2所示。
图2 220kV开关站电气主接线2）接线特点：旁路母线分段。
双母线带旁路在电力系统的发电厂、变电所的一次接线中应用很普遍，但旁路母线分段却不多见，教科书也很少介绍，这是二江电厂220kV开关站接线方式的一个特点。
将旁路母线分段并在每个分段上各设置一台断路器的原因是母线上的进、出线回数多，且均是重要电源或重要线路，有可能出现有其中两台断路器需要同时检修而对应的进、出线不能停电的情况，在这种情况发生时旁路母线分段运行、旁路断路器分别代替所要检修的两台断路器工作，保证了发供电的可靠性。
同时两台旁路断路器也不可能总是处于完好状态，也需要检修与维护，当其中一台检修例一台处于备用状态，这样可靠性比旁路母线不分段、仅设置一台旁路断路器高。
3）开关站的主要配置：出线8回：1－8E（其中7E备用）；进线7回：1－7FB（FB：发电机－变压器组）；大江、二江开关站联络变压器联络线2回；上述各线路各设置断路器一台、加上母联及2台旁路断路器，共19台断路器。
母线：圆形管状空心铝合金硬母线。
主母线分别设置电压互感器（CVT）及避雷器（ZnO）一组。
4）开关站布置型式：分相中型单列布置（户外式）。
2 .发电机与主变压器连接方式：单元接线3．厂用6kV系统与发电机组的配接方式：分支接线分支接线是机组与主变压器采用单元接线或扩大单元接线方式下获得厂用电的一种常用方法。
在有厂用分支的情况下，为保证对厂用分支供电可靠性，必须作到：1）发电机出口母线上设置隔离开关；2）隔离开关安装位置应正确。
葛洲坝二江电厂的厂用分支就是按照上述原则进行配置的，因此，具有所要求的可靠性。
4.厂用6kV系统的接线方式及有关配置1）厂用6kV系统的接线方式：单母线分段二江电厂厂用 6kV母线共4段，各段编号分别为3、4、5、6，与各自供电变压器（公用变压器）所连接的发电机编号对应。
如图3所示图32）有关配置单母线分段方式用作厂用电接线，基本是一种固定模式。
因为厂用电电压等级相对较低、送电距离很近、输送容量小，单母线分段接线结构简单、操作方便、同时也具备良好经济性，所以只要不设置机压母线的电厂，几乎都采用该接线方式。
对发电厂来讲，厂用电就是“生命线”，必须具有足够高可靠性。
然而，单母线分段接线方式可靠性并不高，为解决这一技术上矛盾，一般的、普遍采用的配置原则是：（1）电源配置原则各分段的电源必须相互独立，且获得电源方向不得单一。
二江电厂厂用6kV 系统4段母线的电源分别取自3－6F分支，4台机组同时故障停电的概率几乎为零，满足各分段供电电源独立的原则。
（2）负荷配置原则同名负荷的双回路或多回路必须连接于母线的不同分段上。
二江电厂400V 配电室1P、2P、3P配电盘、220 kV 开关站31P配电室的电源分别通过两台降压变压器（51B与52B、53B与54B、55B与56B、71B与72B）作为双回路由6 kV 母线供电，两台降压变压器按照上述负荷配置原则分别连接于6kV母线4、5两分段上。
（3）段间配置原则分段与分段间应具备相互备用功能或设置专门备用段。
二江电厂采用的是分段互为备用方式。
5. 发电机中性点的接地方式：经消弧线圈接地6.主变压器绝缘防护措施1）分别在主变压器高、低压侧装设避雷器，防大气（雷击）过电压。
高压侧避雷器动作值是：340－390kV；低压侧避雷器动作值是：33－39kV。
2）在主变压器中性点装设避雷器与放电保护间隙。
避雷器的动作值是：170－190kV；放电保护间隙动作值（击穿电压）按照额定电压（220kV）一半整定，既可以防止大气过电压，也可以防范当主变压器中性点不接地运行方式下高压侧发生单相接地而引起的中性点位移过电压（零序过电压）。
大江电厂电气一次部分1. 500kV开关站接线方式及有关设备配置1）接线方式：3/2接线，如图4图4选择3/2 接线方式，是基于开关站重要性考虑的。
因为开关站进出线回数多，且均是重要电源与重要负荷，电压等级高、输送容量大、距离远，母线穿越功率大（最大2820 MVA），并通过葛洲坝500kV换流站与华东电网并网，既是葛洲坝电厂电力外送的咽喉，又是华中电网重要枢纽变电站。
2）布置型式：分相中型三列布置（户外式）。
3）开关站有关配置开关站共6串，每串均作交叉配置。
（交叉配置：一串的2回线路中，一回是电源或进线，另一回是负荷或出线。
）交叉配置是3/2接线方式普遍的配置原则，作交叉配置时，3/2接线可靠性达到最高。
因为这种配置在一条母线检修例一条母线故障或2条母线同时故障时电源与系统仍然相连接，(在系统处于稳定条件下）仍能够正常工作。
1－6串的出线分别是：葛凤线、葛双1回、葛双2回、葛岗线、葛换2回、葛换1回。
其中葛凤线、葛双2回、葛岗线首端分别装设并联电抗器（DK）。
因为这三回出线电气距离长、线路等效电感及电容量大，“电容效应”的影响严重，装设并联电抗器后，可以有效防止过电压的产生（过电压现象最严重的情况是线路空载）、适当地改善线路无功功率的分布、从而使系统潮流分布的合理性与经济性得到相应的改善。
1－6串的进线分别是：8B 与10B 并联引线、12B 与14B并联引线、16B与18B并联引线、20B引线（上述各变压器共连接大江电厂14台发电机组）。
例外两条进线是二江电厂220kV开关站与大江电厂 500kV 开关站两台联络变压器（251B、252B）的高压侧引出线。
251B、252B 为三绕组变压器，为使系统潮流分布合理、经济， 251B、252B 设计为有载调压方式。
由于高压额定电压等级为500kV、中压绕组额定电压等级为220kV，变比很小，故将二二者选为自耦式。
2. 发电机与主变压器的连接方式及有关设备的型号参数1）连接方式：扩大单元接线。
由于主变压器连接 2台发电机，且1－3串进线由二台主变压器并联，所以在发电机出口母线上设置了断路器。
这样当一台发电机故障时，仅切除故障发电机，本串上其他发电机仍能正常工作，最大限度保证了对系统供电的可靠性。
3.发电机组制动电阻的设置1）设置制动电阻的原因大江电厂外送有功功率很大，当系统故障或出线跳闸时，原动机（水轮机）的输入功率由于惯性作用不可能迅速减小，此时发电机发出功率总和大于线路输出功率总和，机组转子的制动力矩小于拖动力矩，转子在原有旋转速度基础上加速，从而导致机组与系统不同步，造成振荡或失步，机组被迫解列，甚至引起整个系统瓦解。
设置制动电阻后，制动电阻在上述情况下通过继电保护或自动装置自动投入。
制动电阻作为负载吸收故障时有功功率的“多余”部分，因而对转子加速起制动作用，保证机组与系统正常运行。
2）制动电阻投入的时间：2S。
3）制动电阻安装部位制动电阻共 2组，分别通过断路器与隔离开关连接于10F、18F的出口母线上。
应该指出的是，虽然不是每台发电机均设置制动电阻，但由于全部发电机组皆通过主变压器及500 kV开关站并联在一起，所以制动电阻对全部发电机组均起制动作用。
4.厂用6kV系统与发电机的配接方式1）配接方式：分支接线由于发电机与主变压器采用扩大单元接线方式，且发电机、主变压器容量较大，因此厂用分支或 6kV母线短路时短路电流很大，从保护有关设备、选用轻型分支断路器等技术、经济原因出发，在厂用分支(变压器高压侧)串入了电抗器，以限制短路电流。
