15kw电磁加热器说明书

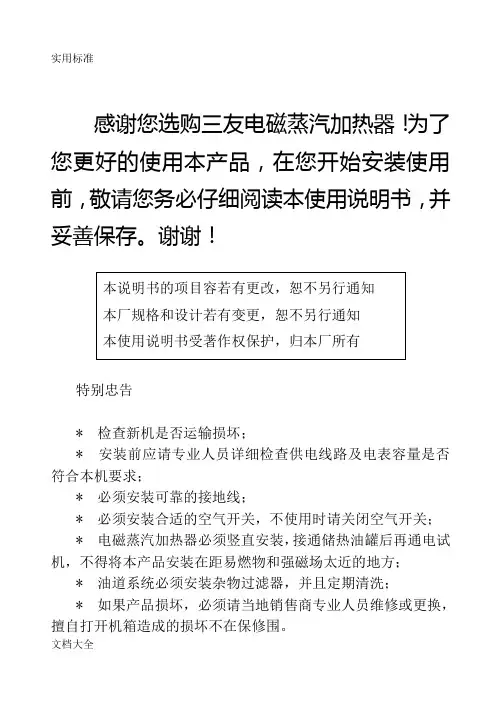

电磁蒸汽加热器说明书
感谢您选购三友电磁蒸汽加热器！为了您更好的使用本产品，在您开始安装使用前，敬请您务必仔细阅读本使用说明书，并妥善保存。
谢谢！特别忠告* 检查新机是否运输损坏；* 安装前应请专业人员详细检查供电线路及电表容量是否符合本机要求；* 必须安装可靠的接地线；* 必须安装合适的空气开关，不使用时请关闭空气开关；* 电磁蒸汽加热器必须竖直安装，接通储热油罐后再通电试机，不得将本产品安装在距易燃物和强磁场太近的地方；* 油道系统必须安装杂物过滤器，并且定期清洗；* 如果产品损坏，必须请当地销售商专业人员维修或更换，擅自打开机箱造成的损坏不在保修围。
文档大全一、产品介绍“三友”牌电磁蒸汽加热器：是一种利用电磁感应原理，将电能转换为磁热能的加热器，在控制器由整流电路将50/60HZ的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20—25KHZ的高频电压，高速度变化的电流通过线圈会产生高速度的磁场，当磁场部的磁力线通过金属导铁体时产生无数的小涡流，使导铁体自行高速发热，然后再将导铁体的热量给水汽化达到快速制热的目的。
基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，电磁加热器继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程自动工作。
本产品具有升温速度快、热效率高、使用围广、智能控温、随意调节功率、样式美观、节省空间等特点，电磁蒸汽加热器是一款新研制开发的现代工业热源升级换代的首选产品，广泛适用于洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用；包装机械行业：贴标机、套标机配套使用；生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用；食品机械行业：豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机、等设备的配套使用；其它适用行业：文档大全（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲会所）桑拿洗浴、热交换设备等。

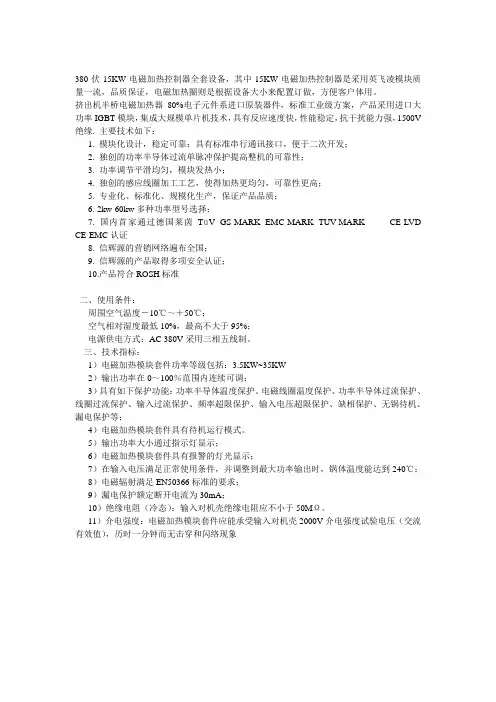

15KW电磁加热控制器基本参数
380伏15KW电磁加热控制器全套设备，其中15KW电磁加热控制器是采用英飞凌模块质量一流，品质保证，电磁加热圈则是根据设备大小来配置订做，方便客户体用。
挤出机半桥电磁加热器80%电子元件系进口原装器件，标准工业级方案，产品采用进口大功率IGBT模块，集成大规模单片机技术，具有反应速度快，性能稳定，抗干扰能力强，1500V 绝缘. 主要技术如下：1. 模块化设计，稳定可靠；具有标准串行通讯接口，便于二次开发；2. 独创的功率半导体过流单脉冲保护提高整机的可靠性；3. 功率调节平滑均匀，模块发热小；4. 独创的感应线圈加工工艺，使得加热更均匀，可靠性更高；5. 专业化、标准化、规模化生产，保证产品品质；6. 2kw-60kw多种功率型号选择；7. 国内首家通过德国莱茵TüV GS-MARK EMC-MARK TUV-MARK CE-LVD CE-EMC认证8. 信辉源的营销网络遍布全国；9. 信辉源的产品取得多项安全认证；10.产品符合ROSH标准二、使用条件：周围空气温度－10℃～＋50℃；空气相对湿度最低10%，最高不大于95%；电源供电方式：AC 380V采用三相五线制。
三、技术指标：1）电磁加热模块套件功率等级包括：3.5KW~35KW2）输出功率在0～100％范围内连续可调；3）具有如下保护功能：功率半导体温度保护、电磁线圈温度保护、功率半导体过流保护、线圈过流保护、输入过流保护、频率超限保护、输入电压超限保护、缺相保护、无锅待机、漏电保护等；4）电磁加热模块套件具有待机运行模式。
5）输出功率大小通过指示灯显示；6）电磁加热模块套件具有报警的灯光显示；7）在输入电压满足正常使用条件，并调整到最大功率输出时，锅体温度能达到240℃；8）电磁辐射满足EN50366标准的要求；9）漏电保护额定断开电流为30mA；10）绝缘电阻（冷态）：输入对机壳绝缘电阻应不小于50MΩ。
11）介电强度：电磁加热模块套件应能承受输入对机壳2000V介电强度试验电压（交流有效值），历时一分钟而无击穿和闪络现象。
电磁感应加热工作原理图
电磁感应加热⼯作原理图⼀、电磁加热控制板系列：220V系列：2.5KW；3.5KW；5KW；8KW；380V系列： 5KW；8KW；10KW；15KW；⼆、电磁加热控制器系列（即控制板配上电箱，散热、操作显⽰系统）：220V半桥系列：2.5KW*3组合式； 3.5KW； 5KW；220V全桥系列：8KW；380V半桥系列： 5KW； 8KW；10KW；15KW；20KW；30KW；380V全桥系列：20KW；30KW；40KW；50KW；60KW；三、电磁加热控制柜系列：380V全桥系列： 20KW；30KW；40KW；50KW；60KW；技术优势对⽐加热圈加热⽅式: 接触式热传递加热* 耗电的 30-70% 转化为⼯作热能* 加热必须通过接触⽅式传递热能* 加热及冷却都有惯性现象产⽣，及升温降温都缓慢* 加热有死⾓，不能完全包裹在料筒外层* 加热圈损耗⼤，寿命短感应加热: ⾮接触电磁感应加热* 耗电的 95% 转化为⼯作热能* 线圈损耗≈ 2%, 控制单元损耗≈ 2%, 绝缘隔热层可以将98%的能量保留在料筒上* 只加热料筒，⽽螺杆保持冷却* 消除加热的惯性现象，升温降温迅速⾼效* 加热⽆死⾓，整体料筒均匀加热* 电磁线圈保持温热(⼿可触摸)，因为寿命超长产品应⽤范围1.塑料橡胶⾏业，如：塑料⽤吹膜机、拉丝机、注塑机，造粒机，橡胶⽤挤出机、硫化机、电缆⽣产挤出机等。
2.医药化⼯⾏业，如：医药专⽤输液袋、塑料器材⽣产线，化⼯⾏业液体加热输送管道等等。
3.能源、⾷品⾏业，如：原油输送管道的加热；⾷品机械，如：超货机等需要电加热的设备。
4.⼤功率商⽤电磁灶机芯。
5.建材⾏业，如：燃⽓管⽣产线、塑料管材⽣产线、PE塑料硬质平⽹、⼟⼯⽹机组、⾃动中空成型机、PE蜂窝板⽣产线、单双壁波纹管挤出⽣产线、复合⽓垫膜机组、PVC硬管、芯层发泡管⽣产线、PP挤出透明⽚材⽣产线、挤出聚苯⼄烯发泡管材、PE缠绕膜机组。
10KW15KW380V电磁加热控制板控制器应用说明
三相10KW、15KW高性能数字电磁加热控制板控制器介绍说明10KW、15KW/380V数字电磁加热控制板（控制器），为江信电子新一代基于AVR控制的数字高性能电磁加热节能产品。
本产品主要采用全数字锁相跟踪，驱动部分采用高速光藕驱动以及世界名牌英飞凌IGBT模块。
具有性能稳定，故障率、低安装方便，调试简单的特点。
本电磁加热控制板（控制器）可广泛应用于塑料机械(如注塑机、拉丝机、造粒机、挤出机的节能改造工程中)食品机械、原油输送等类似加热行业。
一、技术参数：●额定功率：10KW、15KW；●额定电压：300~450V；●额定电流：10KW：15A；15KW：20-22A；●工作频率：10~40kHz；●谐振模式：串联半桥；●线圈电感量：10KW：160-200μH，横截面10mm2，约30-35米●15KW：120-150μH，横截面16mm2，约28-30米●保温棉厚度：15-25mm；●产品尺寸：长220*宽220*高110。
●控制器尺寸：长290*宽250*高167。
二、产品主要特性：●基于AVR微控制器的数字锁相自动跟踪控制，提供强大的数字计算能力，能实现用户直接对话，能与触摸屏工业计算机连接；●采用高速光藕隔离驱动IGBT；●世界世牌英飞凌IGBT模块●强大的开放式应用平台，用户可以设置各种应用参数达到控制目的；●数字化无级调节功率，功率调节范围：20-100%；●支持0-5V或4-20mA输入做PID调节功率；●支持0-100℃负载温度检测（精度达±1℃）；●启动时间〈1S，瞬间过流保护时间≤2uS；●软开关技术，多方面选择面板加热模式和外部端子加热模式，能实现PID闭环控制；●采用工业元器件，100%经高温老化测试，确保长期在50℃工业环境中24小时可靠工作；●高效节能：热效率高达95%以上，同等条件下，比电阻式加热方式节电30%-80%，预热时间缩一半以上；三、安装注意事项：●安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。

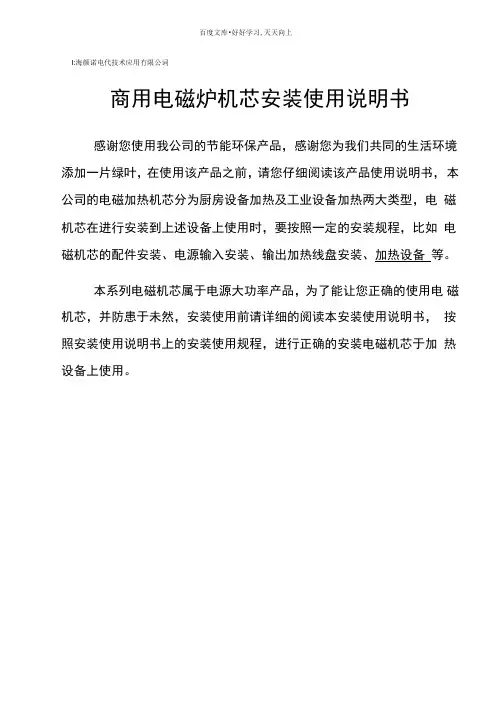

工业电磁加热说明书教材
百度文库•好好学习,天天向上I:海颜诺电代技术应用冇限公词商用电磁炉机芯安装使用说明书感谢您使用我公司的节能环保产品，感谢您为我们共同的生活环境添加一片绿叶，在使用该产品之前，请您仔细阅读该产品使用说明书，本公司的电磁加热机芯分为厨房设备加热及工业设备加热两大类型，电磁机芯在进行安装到上述设备上使用时，要按照一定的安装规程，比如电磁机芯的配件安装、电源输入安装、输出加热线盘安装、加热设备等。
本系列电磁机芯属于电源大功率产品，为了能让您正确的使用电磁机芯，并防患于未然，安装使用前请详细的阅读本安装使用说明书，按照安装使用说明书上的安装使用规程，进行正确的安装电磁机芯于加热设备上使用。
一・安装前准备 .............................................二安装方法 .................................................三. ........................................................ 操作及使用方法 .................................................四. ........................................................ 安装使用齊事项 .................................................五. ........................................................ 机芯保护装置 ...................................................电磁感应加热原理七. ...................................................... 电路原理框图......................................................八.具体参数 (16)九.故障检查及处理 (16)十、产品的保养 (17)十一.机芯售后服务承诺书 ..................................一、安装前准备1、了解设备各个部分的准确尺寸2、三相380V电源输入线的配线要求机芯型号：________________ 输入电压及范围：三相300V~440V/AC电线：在安装输入电线时应确保输入电线线径能否通过机芯工作最大电流，以避免电线过流不足导至输入线过热老化损坏，并且产品设备要安装可靠的接地线。
电磁加热器操作说明书(最新版)
●负载电感量为带负载，在 1KHz，串联谐振条件下测试值，推荐用数字电桥，
用其他设备测试时请根据误差补偿。
●对于应用于塑料机械和管道加热等设备时，电感量调整为 120uH~350uH,使感
应加热设备的满功率工作的频率在 13~17kHz
4.4 接线端子图
L1
L2
L1、L2：电源输出端子
4.5 部件说明
其它按键暂未使用。
2）键盘指示灯功能说明 (电源) 电源指示灯：电源电压正常时此指示灯常亮；设备电源异常或电源电压
太低时此指示灯不亮。
(工作) 工作指示灯：一闪一闪时表示设备正常加热工作；闪烁时表示设备已运
输入过压保护，输入欠压保护，输入缺相保护，输入过流保护，输出过流保护，
线圈短路保护、开路保护、启动短路保护、雷击保护。
4.2 工作环境要求
工作温度 -10℃~40℃
相对温度 小于 90%RH，无凝露
海拔高度
低于 1000 米（高于 1000 米时需降额使用，每升高 1000 米，功率降额 15%）
存储温度 -20℃~+60℃
-34）确认以上参数正确后，闭合启动加热控制信号，设备开始自动检查输出线圈； 输出功率由小变大到额定输出功率，输出电流也由小变大到额定输出电流；最 后达到相应功率运行。 5）以后每次启动设备，可直接进入调功模式，根据加热需求，调节输出功率大 小。 6）断开电源，调试完成，设备可正常加热使用。
8.应用说明
输入电压范围：315VAC~445VAC
输入频率范围：50Hz~60Hz
1.2 外围接口特性
可编程数字输入：单路开关输入；变档位输入；五档开关输入；PLC 或温
控器“0—5V”或“4—20mA”输入
电磁炉使用说明书
假日功能 （防冻功能）在您外出 磁 化 水 由于不同地区水质有所
度假时，通电状态下可设置设备低 不同，加之热水易形成水垢，通过磁
温启动防冻功能，以低能耗运行， 场感应后，产生磁化水，有效的控制
确保室内不冻。
水垢的生成。
超温保护 设置炉温传感器，当炉 干烧保护 配套流量开动停止加热。
设置成功后会听到滴的一声蜂鸣声。
工作模式选择 ：
系统开机进入自动运行模式，按遥控上的“24h”键系统可
进入全天工作模式，
此时
被点亮，再次按下“24h”键返回自动运行模式，
此时
熄灭 。
参数设置图表解析：
在设置过程中，如 20 秒无按键操作，保存本次设定返回。
按下 按下次数 再按加、减键调节的功能
次数
220/50 23
5 220/50
28
220/5 308
380/ 5103
10 380/50
15
15 380/50
24
20 380/50
30
电线流(国 mm2
≥4
≥6 ≥10 ≥4 ≥4
≥6
≥6
电标度) A
≥30
≥30
≥40
≥40 ≥40 ≥40
管路表接 mm
20
20
25
25
32
32
外形口尺 cm 65*40*18 65*40* 870*500*368 870*500* 80*60* 80*60*
系统水泵运行的条件
a) 任何一组加热器工作; b) 水泵停转后计时到 60 分钟，水泵就运行 5 分钟;
六、一般故障分析与排除
故障现象
原因分析
处理方法
接通电源，屏幕 1.电源线路接触不良
kw电磁加热器说明书
半桥15-25KW电磁加热控制器简要介绍一、产品电气规格：1、额定电压频率：380VAC 50Hz /60Hz2、电压适应范围：310V-450V3、额定功率：根据工件加温要求4、工作频率：8.5-45KHz 最佳段12-20KHz5、安全工作环境温度：-20℃-45℃;6、工作湿度：≤95%7、热效率≥90%8、接线示意图9、线圈与被加热体间距为25MM（包好以后的厚度）10、工作电流：25KW：38-43A20KW：30-35A15KW：23-28A11、采用高速输入及输出电流霍尔传感器，能更精确的检测相位，电流大小二、基本性能概述：1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有输入及输出过流保护自动调节负反馈功能输入保护输出保护25KW：43A 25KW：80A20KW： 35A 20KW：70A15KW：28A 15KW：60A5、有IGBT过温保护功能6、有加热线圈短路保护功能7、有加热线圈开路保护功能8、半桥串联谐振电路9、采用高性能IGBT驱动芯片驱动，完美的驱动及输出波形10、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰12、节电效果好:与目前采用的电热圈相比,节电可达30%以上13、安装方便:可接桶型和平盘型等等结构方式感应线圈14、运行成本低,维修量少,产品保修1年,终生维护三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 2.5厘米（特殊材料要特殊调试）飞度电磁半桥参数要求序号功率（KW）输入电流（A）带负载电感量（uH）线圈电流（A）线横截面（mm2）国标有效长度（m）两边各3米留边引线保温棉厚度（mm）1 15 23-28 120-150 50-60 16 30-35 20-252 20 30-35 100-110 60-702025-30 20-253 25 38-43 80-90 70-80 25 20-25 20-25注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在11-28KHz范围内，保持加热到所需最高温度时频率不低于11KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）四、电磁加热控制器工作状态为了方便操作，所有功能键统一（也可按客人需求订做）待机下工作状态1.通电待机---控制板上电源指示灯亮.2. 通电待机---风机运行一分钟3.显示数码屏在待机下查看温度，输入电压开机下工作状态1.开机---控制板上电源指示灯亮.2.风机运行一直工作3.显示数码屏可查看温度，输入电压，输入电流，工作频率，工作档位，工作状态五、控制面板四个按键分别是“-”、“功能键”、“+”、“确认键”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半桥15-25KW电磁加热控制器简要介绍
一、产品电气规格：
1、额定电压频率：380VAC 50Hz /60Hz
2、电压适应范围：310V-450V
3、额定功率：根据工件加温要求
4、工作频率：8.5-45KHz 最佳段12-20KHz
5、安全工作环境温度：-20℃-45℃;
6、工作湿度：≤95%
7、热效率≥90%
8、接线示意图
9、线圈与被加热体间距为25MM（包好以后的厚度）
10、工作电流：
25KW：38-43A
20KW：30-35A
15KW：23-28A
11、采用高速输入及输出电流霍尔传感器，能更精确的检测相位，电流大小
二、基本性能概述：
1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
2、有缺相保护功能
3、有IGBT过流保护功能
4、有输入及输出过流保护自动调节负反馈功能
输入保护输出保护
25KW：43A 25KW：80A
20KW： 35A 20KW：70A
15KW：28A 15KW：60A
5、有IGBT过温保护功能
6、有加热线圈短路保护功能
7、有加热线圈开路保护功能
8、半桥串联谐振电路
9、采用高性能IGBT驱动芯片驱动，完美的驱动及输出波形
10、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性
区高效率工作
11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰
12、节电效果好:与目前采用的电热圈相比,节电可达30%以上
13、安装方便:可接桶型和平盘型等等结构方式感应线圈
14、运行成本低,维修量少,产品保修1年,终生维护
三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 2.5厘米（特殊材料要特殊调试）
飞度电磁半桥参数要求
序号功率
（KW）
输入电
流（A）
带负载电
感量（uH）
线圈电流
（A）
线横截面
（mm2）国标
有效长度（m）两边
各3米留边引线
保温棉厚
度（mm）
1 15 23-28 120-150 50-60 16 30-35 20-25
2 20 30-35 100-110 60-70
20
25-30 20-25 3 25 38-43 80-90 70-80 25 20-25 20-25
注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在11-28KHz范围内，保持加热到所需最高温度时频率不低于11KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）四、电磁加热控制器工作状态
为了方便操作，所有功能键统一（也可按客人需求订做）
待机下工作状态
1.通电待机---控制板上电源指示灯亮.
2. 通电待机---风机运行一分钟
3.显示数码屏在待机下查看温度，输入电压
开机下工作状态
1.开机---控制板上电源指示灯亮.
2.风机运行一直工作
3.显示数码屏可查看温度，输入电压，输入电流，工作频率，工作档位，工作状态
五、控制面板
四个按键分别是“-”、“功能键”、“+”、“确认键”。
（注：PID及普通方式控制方式只有“功能键”）
1、“功能键”：分别有“档位”、“功率”、“频率”、“电压”、“电流”、“IGBT
温度”“谐振状态”等七种指示。
“档位”有8档，第“8”档最高功率，抵“1”档最低功率。
档位的调节由“+”、“-”键完成。
“功率”显示头字母是“P”，表示视在功率的大小。
“频率”显示头字母是“F”，表示当前运行频率的大小。
“电压”显示头字母是“U”，表示输入电压的大小。
“电流”显示头字母是“A”，表示输入电流的大小。
“温度”显示头字母是“C”，表示当前IGBT温度的高低。
“谐振状态”有两种显示：“PASS”表示系统已找到谐振点或正处在谐振状态，这是正常的状态；“E8”是警示状态，表示目前还没有没有找到谐振点，系统处在偏离谐振状态，需要调整负载的电感量（通常是需要加大电感量），通过调整负载电感量使系统达到正常的“PASS”状态。
并查看输入电流是否处于对应的最大功率
2、“+”键：只有显示在“档位”状态时，按此键才有效，当前是最高档“8”档时，
按此键不起作用。
3、“-”键：只有显示在“档位”状态时，按此键才有效，当前是最低档“1”档时，
按此键不起作用。
六、电磁加热器数码管显示故障代码：
“-E2-”：过压保护（高于430V）；
“-E3-”：欠压保护（低于310V）；
“-E4-”：过热保护（IGBT高于75°C，等IGBT温度降到60℃，系统自动重启）；
“-E5-”：超低温保护（温度电阻开路检测）；
“-E6-”：IGBT过流保护；
“-E7-”：输出过流保护；
“-E8-”：输入过流保护。
“-E9-”：没接感应线圈故障保护。
七、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
注：多组组合绕线方向须统一，每组线圈之间的间距须大于100MM以上。
