电缆故障点查找方法
电缆故障点的查找方法
文档归纳不易，仅供学习参考电缆故障点的查找方法一旦电缆绝缘被破坏产生故障、造成供电中断后，测试人员一般需要选择适宜的测试方法和适宜的仪器，按照肯定的方法来寻找故障点，今天要讲的是故障定点方法。
1.声测法该方法是在对故障电缆施加高压脉冲使故障点放电时，通过听故障点放电的声音来找出故障点的方法。
该方法比较简单理解，但由于外界环境一般比较嘈杂，干扰很大，有时很难分辩出真正的故障点的声音。
2.声磁同步法这种方法也需对故障电缆施加高压脉冲使故障点放电。
当向故障电缆中施加高压脉冲信号时，在电缆的周围就会产生一个脉冲磁场信号，同时因为故障点的放电又会产生一个放电的声音信号，由于脉冲磁场信号传播的速度比较快，声音信号传播的速度比较慢，它们传到地面时就会有一个时间差，用仪器的探头在地面上同时接收故障点放电产生的声音和磁场信号，测量出这个时间差，并通过在地面上移动探头的位置，找到这个时间差最小的地方，其探头所在位置的正下方就是故障点的位置。
用这种方法定点的最大优点就是：在故障点放电时，仪器有一个明确直观的指示，从而易于排出环境干扰；同时这种方法定点的精度较高〔<0.1m〕，信号易于理解、区分。
3.音频信号法此方法主要是用来探测电缆的路径走向。
在电缆两相间或者和金属护层之间〔在对端短路的情况下〕参加一个音频电流信号，用音频信号接收器接收这个音频电流产生的音频磁场信号，就能找出电缆的敷设路径；在电缆中间有金属性短路故障时，对端就不需短路，在发生金属性短路的两者之间参加音频电流信号后，音频信号接收器在故障点正上方接收到的信号会突然增强，过了故障点之后音频信号会明显减弱或者消逝，用这种方法可以找到故障点。
这种方法主要用于查找金属性短路故障或距离比较近的开路故障的故障点〔线路中的分布电容和故障点处电容的存在可以使这种较高频率的音频信号得到传输〕。
对于故障电阻大于几十欧姆以上的短路故障或距离比较远的开路故障，这种方法不再适用。
交联电力电缆故障点的测寻方法
交联电力电缆故障点的测寻方法
交联电力电缆故障点的测寻方法有以下几种：
1.轻微故障点测寻法：利用手持小型直流发生器进行测量，找出干线两端电压差最大的地点，即可推断出故障点的大致位置。
2.反向测量法：将故障段的另一端接受电源，并对故障段进行反向测量，通过比较反向测量值和正常测量值的不同，确定故障点的位置。
3.时间域反射法：利用高频信号在电缆中传输的时间差来确定故障点的位置，通过测量信号反射的时间和幅度变化，来推算出故障点的位置。
4.雷电位置测距法：利用雷电在电缆中短路时，产生的电磁脉冲传播速度比电缆中传播速度快的特性，来确定故障点的位置。
5.声波测距法：在电缆中注入射频信号，通过不同位置反射回来的信号延迟时间的计算，来确定故障点的位置。
该方法适用于深埋地下的电缆故障点测寻。
电缆故障查找方法
电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。
因此，及时准确地查找电缆故障并进行修复至关重要。
下面将介绍几种常用的电缆故障查找方法。
首先，最常用的方法是使用绝缘电阻测试仪进行测试。
在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。
如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。
通过这种方法可以快速定位故障位置，有针对性地进行修复。
其次，可以利用局放检测仪进行故障查找。
局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。
在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。
通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。
另外，还可以借助红外热像仪进行故障查找。
红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。
在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。
通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。
最后，还可以利用无损检测技术进行故障查找。
无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。
这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。
通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。
综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。
在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。
电缆故障定位的方法,如何快速精准的定位
电缆故障定位的方法，如何快速精准的定位?
如今电缆已经成为电力供应的主要设备，采用电缆供电可以节省空间、美化城市环境，供电可靠性更高。
但是电缆发生故障在所难免，当电缆出现问题故障时，尤其是深入地下的地埋电缆，是无法看到电缆故障位置的。
这就导致了在电缆故障抢修过程中，对故障位置的确定需要花费的时间较多，对电缆的抢修进度造成了影响。
如何安全、快速的确定电缆故障的范围、故障点，以防止客户无电供电或出现其他的安全隐患问题。
电力电缆故障精准定位必不可少。
传统的查电缆故障的方法是通过望（观察电缆上方地面相关设备有无异常）、问（询问附近人有没有发现异常现象）、闻（让警犬循着焦油方向去找故障点）、切（用故障测试车定位故障点）。
公众智能自主研发出G ZF1-I OOOA型高压电缆故障预警与精确定位系统基于行波定位原理，采用卫星/光纤精确授时，在电缆发生故障后，快速精确定位故障点，帮助检修人员快速找到故障点并排除故障，减少不必要的停电时间。
系统需要在目标电缆终端接头安装两台故障定位在线监测装置，各装置以卫星/光纤方式同步时钟，通过安装在目标电缆接头本体/接地线上的行波传感器耦合故障信号，结合安装在目标电缆接头本体/接地线上的故障电流传感器记录电缆发生故障时的本体电流变化趋势及波形数据,进一步在云服务器根据监测装置采集到的行波脉冲信号和时标信息计算故障点位置。
电缆故障点查找方法

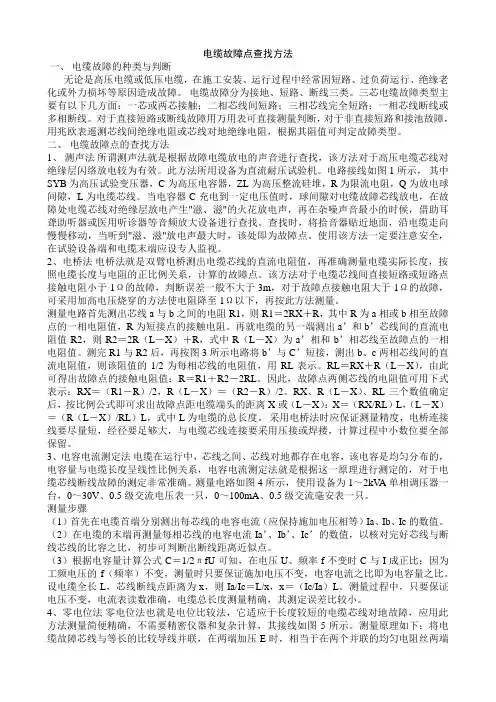

电缆故障点查找方法一、电缆故障的种类与判断无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力损坏等原因造成故障。
电缆故障分为接地、短路、断线三类。
三芯电缆故障类型主要有以下几方面：一芯或两芯接触；二相芯线间短路；三相芯线完全短路；一相芯线断线或多相断线。
对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接池故障，用兆欧表遥测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。
二、电缆故障点的查找方法1、测声法所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
此方法所用设备为直流耐压试验机。
电路接线如图1所示，其中SYB为高压试验变压器，C为高压电容器，ZL为高压整流硅堆，R为限流电阻，Q为放电球间隙，L为电缆芯线。
当电容器C充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生"滋、滋"的火花放电声，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。
查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到"滋、滋"放电声最大时，该处即为故障点。
使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。
2、电桥法电桥法就是双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算的故障点。
该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻降至1Ω以下，再按此方法测量。
测量电路首先测出芯线a与b之间的电阻R1，则R1＝2RX＋R，其中R为a相或b相至故障点的一相电阻值，R为短接点的接触电阻。
再就电缆的另一端测出a’和b’芯线间的直流电阻值R2，则R2＝2R（L－X）＋R，式中R（L－X）为a’相和b’相芯线至故障点的一相电阻值。
电缆故障查找方法
电缆故障查找方法
电缆是电力传输和通信的重要设备，但在使用过程中难免会出现各种故障。
及时准确地查找和排除故障是保障电缆正常运行的关键。
下面将介绍几种常见的电缆故障查找方法。
首先，对于电缆的绝缘故障，可以采用绝缘电阻测试的方法。
通过测量电缆的绝缘电阻值，可以判断电缆是否存在绝缘故障。
一般来说，绝缘电阻值低于一定数值就表明存在绝缘故障，可以根据测试结果进行相应的维修和更换。
其次，对于电缆的接头故障，可以采用接地测试的方法。
通过测试接头的接地情况，可以判断接头是否存在故障。
如果接地电阻过大或者接地不良，就说明存在接头故障，需要及时处理。
另外，对于电缆的线路故障，可以采用电缆定位仪进行故障查找。
电缆定位仪可以通过发送信号和接收信号的方式，准确地定位出电缆线路中的故障点，为后续的维修工作提供准确的位置信息。
此外，对于电缆的局部损坏故障，可以采用红外热像仪进行检测。
红外热像仪可以通过红外线摄像头来检测电缆表面的温度分布
情况，从而找出电缆的局部损坏点，为后续的修复工作提供依据。
最后，对于电缆的外部损伤故障，可以采用目视检查的方法。
定期对电缆进行目视检查，可以及时发现电缆的外部损伤情况，及时进行维修和更换，避免故障的扩大和影响电缆的正常使用。
总之，电缆故障的查找方法有很多种，可以根据具体的故障情况选择合适的方法进行查找和处理。
通过及时准确地排除故障，可以保障电缆的正常运行，延长电缆的使用寿命，提高电力传输和通信的可靠性和安全性。
电缆故障查找技能总结
电缆故障查找技能总结一、引言电缆故障查找是电力系统中非常重要的技能之一。
在电力系统中，电缆一旦出现故障，及时准确地查找故障点并修复，对于保障电力系统的稳定运行具有重要意义。
本文将对电缆故障查找技能进行总结，以期为相关从业人员提供参考。
二、电缆故障类型及原因1.电缆故障类型：常见的电缆故障类型包括短路、断路、接地等。
其中，短路故障通常是由于电缆绝缘层损坏导致两根导线短路；断路故障则是由于电缆某一处断裂，导致线路不通；接地故障则是由于电缆某一点接地，导致电流泄露。
2.电缆故障原因：电缆故障的原因主要包括外力损伤、绝缘老化、产品质量问题等。
其中，外力损伤是由于电缆在安装或运行过程中受到外力的作用导致损坏；绝缘老化则是由于电缆运行时间过长，绝缘层逐渐失去作用；产品质量问题则是指电缆本身存在质量问题，如线芯断裂、绝缘层破损等。
三、电缆故障查找方法1.电桥法：电桥法是一种传统的电缆故障查找方法，它利用电桥平衡的原理，通过测量电缆两端的电流大小来计算故障点的位置。
该方法操作简单，但需要耗费较长时间，且对操作人员的技能要求较高。
2.脉冲法：脉冲法是一种利用脉冲信号进行故障查找的方法。
该方法通过向电缆发送脉冲信号，并测量信号在电缆两端反射回来的时间来计算故障点的位置。
该方法具有测量精度高、速度快等优点，但需要使用昂贵的专业设备。
3.声测法：声测法是一种利用声波进行故障查找的方法。
该方法通过向电缆发送声波信号，并利用听诊器听取故障点发出的声音来判断故障点的位置。
该方法具有操作简单、适用范围广等优点，但需要操作人员具备一定的技能水平。
四、电缆故障查找技能总结1.熟悉电缆线路的基本情况：在进行电缆故障查找前，操作人员需要了解电缆的敷设方式、走向、长度等相关信息。
这些信息可以帮助操作人员快速定位故障点。
2.掌握各种故障查找方法：操作人员需要掌握各种常用的电缆故障查找方法，并根据实际情况选择合适的方法进行操作。
同时，还需要了解各种设备的操作方法、使用范围及注意事项等。
10kV配电线路电缆故障查找方法
10kV配电线路电缆故障查找方法10kV配电线路电缆故障是电力系统中常见的问题，一旦出现故障可能会造成停电、损坏设备等严重后果。
及时准确地查找和修复电缆故障对于维护电力系统的稳定运行至关重要。
本文将介绍一些关于10kV配电线路电缆故障查找的方法，希望可以帮助相关工作人员提高工作效率，提高故障查找的准确性。
一、外观检查在进行故障查找之前，需要对10kV配电线路的电缆进行外观检查。
外观检查是最基本的一步，可以通过目测发现一些电缆外部的损坏情况，比如绝缘层的破损、接头处的漏油等。
如果发现了这些问题，需要及时进行修复或更换，以免引起更大的故障。
二、断路器查找接下来，可以通过断路器查找的方法来定位电缆故障的位置。
断开配电线路上游的断路器，然后使用线路测试仪器查找到断路器后的电压值。
如果发现后方的电压为零，即可初步判断故障点位于断路器后。
然后逐步移动测试仪器，直至找到断路器前的电压为零的位置，即为故障点所在。
在使用该方法时需要小心谨慎，以免对线路造成进一步损坏。
三、局部放电检测另外一种方法是利用局部放电检测技术来查找电缆故障。
局部放电是电介质中的局部放电现象，主要是由于电压应力或绝缘层缺陷引起的。
局部放电检测可以通过检测电缆的局部放电信号来定位故障点，比如利用放大器和高频探头来捕捉放电信号，再通过分析放电信号的波形和幅值来确定故障点。
这种方法适用于查找绝缘层损坏或接头处的故障。
四、超声波检测超声波检测是一种非接触的故障检测方法，可以用来查找电缆中导体之间或导体与绝缘层之间的故障。
通过使用超声波探头来扫描电缆，当波束遇到故障点时，会发生反射和散射，从而被探测仪器捕获。
通过分析捕获的信号可以准确地确定故障点的位置。
这种方法对于查找电缆内部的故障非常有效，但需要专业的人员和设备来操作。
五、热红外检测热红外检测是利用红外热像仪来检测电缆故障的一种方法。
当电缆出现故障时，会产生热量，而红外热像仪可以将这些热量转化为图像显示出来，从而可以清晰地看到故障点的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆故障点查找方法
【摘要】企业电缆因短路、过负荷运行、绝缘老化或外力作用等原因造成短路、接地故障。
本文针对电缆不同故障方式提出相应故障定位方法。
【关键词】电缆；电缆故障；接地；短路
0.前言
唐山不锈钢有限责任公司作为一个国有股份制冶金企业，拥有110kv变电站3座、35kv变电站2座、高压配电室26个，变压器130余台，为其提供可靠的电力供应，其中高压电缆总长度约10万米，其敷设方式多样，部分电缆因施工、运行等原因，时常发生短路和接地性短路故障，因此迅速找出电缆故障点，并及时进行处理，对降低事故损失，具有重大意义。
通过近几年电缆故障处理，我总结、探索出一套寻找电缆故障点迅速而有效的方法，现介绍如下：
1.电缆故障种类
当运行中的电缆发生故障时，首先判别故障的种类。
电缆故障种类大致可以分为三种：接地故障、短路故障、断线故障、断线及接地故障。
其故障类型常见的有以下几方面：
①三芯电缆单相或两相接地。
②二相间短路。
③三相间短路。
④单相断线或多相断线。
判别电缆故障性质时，首先采用兆欧表法对故障电缆线路进行判定，测量电缆相间及相与地之间的绝缘电阻，根据阻值判定电缆是否断线、短路、接地等。
测量的断线的方法是将电缆两相电缆的一头短接，在电缆另一端进行阻值测量，得出结果。
短路及接地故障，是将非检测相接地，然后用高压摇表对检测相进行电阻测量，根据阻值情况，判断电缆是短路故障（一般阻值为零）、低阻故障、还是高阻故障。
2.电缆故障点排查方法
确定好电缆故障类型后，采取相应的排查方法，对故障点进行定位，是电缆故障处理中的关键环节，下面由简到繁介绍几种方法：
2.1感官搜寻法
当运行中的电缆发生故障造成断路器报警动作后，先用兆欧表测量判断电缆故障类型，电缆遥测为短路或低阻故障时，表明电缆已经击穿，此类事故暴露较为明显，如果电缆敷设方式及位置便于人员进入观察，且距离不是很长时，可采用感官搜寻法，即采用眼观、手摸、鼻闻等方式进行逐步排查，重点对电缆终端头、中间头部位进行排查。
可在较短时间内迅速找到故障点。
2.2分割查找法
分割查找法是将故障电缆线路分段，此方法用于电缆敷设路线较长，中间有串联设备或电缆头采用高压插头连接方式的场合，可以起到缩小排查范围，减小排查难度的作用。
2.3电桥法
电桥法就是双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算的故障点。
用电桥法测寻单相或两相低阻接地故障，原理接线如图一所示。
在三相电缆中，将一相绝缘损坏的缆芯
和另一相完好的缆芯，两者的一端以跨接线相连，将两者的另一端与电源的两级相接，若已知电缆的长度为L电缆的全部缆芯的截面和材料都相同，则当电桥平衡时，有如下关系：
R1/R2=(2L-X)/X (1)
X=2LR/(R1+R2) (2)
如果将已损坏的缆芯也完好的缆芯在电桥上的位置互相调换，当电桥平衡时，有如下关系：
图1用电桥法测量但想地租接地故障接线图
采用电桥法时应保证测量精度，电桥连接线要尽量短，经径要足够大，与电缆芯线连接要采用压接或焊搂，计算过程中小数位要全部保留。
2.4测声法
所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
当电容器C充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生”滋、滋”的火花放电声，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。
查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到”滋、滋”放电声最大时，该处即为故障点。
使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。
原理接线如图二所示：
图2用声测法找故障点接线图
2.5电容电流测定法
电缆在运行中，芯线之间、芯线对地都存在电容，该电容是均匀分布的，电容量与电缆长度呈线性比例关系，电容电流测定法就是根据这一原理进行测定的，对于电缆芯线断线故障的测定非常准确。
测量电路如图4所示，使用设备为1～2kV A单相调压器一台，0～30V、0.5级交流电压表一只，0～100mA、0.5级交流毫安表一只。
接线图如图三所示：
图3电容电流测定电缆故障点接线图
测量步骤：
①首先在电缆首端分别测出每相芯线的电容电流(应保持施加电压相等)Ia、Ib、Ic的数值。
②在电缆的末端再测量每相芯线的电容电流Ia′、Ib′、Ic′的数值，以核对完好芯线与断线芯线的电容之比，初步可判断出断线距离近似点。
③根据电容量计算公式C=1/2πfU可知，在电压U、频率f不变时C与I成正比。
因为工频电压的f(频率)不变，测量时只要保证施加电压不变，电容电流之比即为电容量之比。
设电缆全长为L，芯线断线点距离为X，则Ia/Ic=L/X，X=(Ic/Ia)L。
测量过程中，只要保证电压不变，电流表读数准确，电缆总长度测量精确，其测定误差比较小。
电缆故障排查的方法还有脉冲测量法烧穿法直流高压闪络测量法冲击高压闪络测量法，但文中提到的方法均为易操作、快捷、准确的几种，所需设备基本为冶金企业一般具备的，所以较为经济适用。
