1-7刀具补偿功能

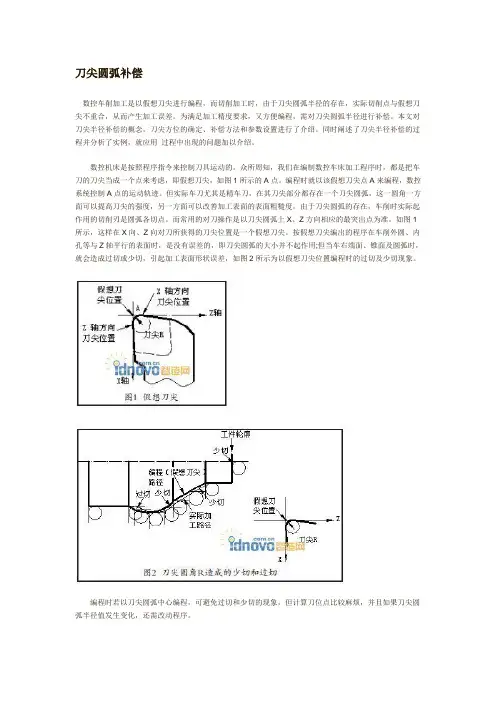

刀尖圆弧补偿(详细介绍)
刀尖圆弧补偿数控车削加工是以假想刀尖进行编程，而切削加工时，由于刀尖圆弧半径的存在，实际切削点与假想刀尖不重合，从而产生加工误差。
为满足加工精度要求，又方便编程，需对刀尖圆弧半径进行补偿。
本文对刀尖半径补偿的概念，刀尖方位的确定、补偿方法和参数设置进行了介绍。
同时阐述了刀尖半径补偿的过程并分析了实例，就应用过程中出现的问题加以介绍。
数控机床是按照程序指令来控制刀具运动的。
众所周知，我们在编制数控车床加工程序时，都是把车刀的刀尖当成一个点来考虑，即假想刀尖，如图1所示的A点。
编程时就以该假想刀尖点A来编程，数控系统控制A点的运动轨迹。
但实际车刀尤其是精车刀，在其刀尖部分都存在一个刀尖圆弧，这一圆角一方面可以提高刀尖的强度，另一方面可以改善加工表面的表面粗糙度。
由于刀尖圆弧的存在，车削时实际起作用的切削刃是圆弧各切点。
而常用的对刀操作是以刀尖圆弧上X、Z方向相应的最突出点为准。
如图1所示，这样在X向、Z向对刀所获得的刀尖位置是一个假想刀尖。
按假想刀尖编出的程序在车削外圆、内孔等与Z轴平行的表面时，是没有误差的，即刀尖圆弧的大小并不起作用;但当车右端面、锥面及圆弧时，就会造成过切或少切，引起加工表面形状误差，如图2所示为以假想刀尖位置编程时的过切及少切现象。
编程时若以刀尖圆弧中心编程，可避免过切和少切的现象，但计算刀位点比较麻烦，并且如果刀尖圆弧半径值发生变化，还需改动程序。
数控系统的刀具半径补偿功能正是为解决这个问题所设定的。
它允许编程者不必考虑具体刀具的刀尖圆弧半径，而以假想刀尖按工件轮廓编程，在加工时将刀具的半径值R存入相应的存储单元，系统会自动读入，与工件轮廓偏移一个半径值，生成刀具路径，即将原来控制假想刀尖的运动转换成控制刀尖圆弧中心的运动轨迹，则可以加工出相对准确的轮廓。
这种偏移称为刀尖半径补偿。
如图3所示。
一、刀尖半径补偿的方式现代机床基本都具有刀具补偿功能，为编程提供了方便。
刀尖圆弧半径补偿是通过G41、G42、G40代码及T代码指定的假想刀尖号加入或取消的，如表所示。
刀具半径补偿(G41、G42)和刀尖号
(1)、在数控车床中，着先沿着 Z 轴的正方向向负方向观察，然后顺着刀具运动的方向观察，若 刀具在工件的左边，用 G41；反之用 G42。外圆加工用 G41,内孔加工取 G42
G40(G41/G42) G01(G00) X Z F G40：取削刀尖圆弧半径补偿. G41：刀尖圆弧半径左补偿（左刀补）。顺着刀具运动方向看，刀具在工件左侧，如图（左）。 G42：刀尖圆弧半径右补偿（右刀补）。顺着刀具运动方向看，刀具在工件右侧，如图（右）.
（2）、在刀具形状参数里输入刀尖圆弧半径 R 和刀位点 T(1 到 9 九个)，编程时程序里使用刀 尖圆弧半径补偿功能指令 G41(左)/G42(右)就可以了， 这样在车削的时候系统就可以对刀尖圆弧 半径进行补偿了，一般在车角度直线(或圆椎)和圆弧(倒角或倒圆弧)才用，车单一的圆柱或平面 可以不用。 一般情况下，常用的是 2、3、9。分别对应内形加工（镗孔）、外形加工（外圆），和球 头刀加工，如图 2.4 所示。
4 5 1
8 9 6
+X
刀具半径补偿原理及补偿规则
刀具半径补偿原理及补偿规则在加工过程中，刀具的磨损、实际刀具尺寸与编程时规定的刀具尺寸不一致以及更换刀具等原因，都会直接影响最终加工尺寸，造成误差。
为了最大限度的减少因刀具尺寸变化等原因造成的加工误差，数控系统通常都具备有刀具误差补偿功能。
通过刀具补偿功能指令，CNC系统可以根据输入补偿量或者实际的刀具尺寸，使机床自动加工出符合程序要求的零件。
1．刀具半径补偿原理（１）刀具半径补偿的概念用铣刀铣削工件的轮廓时，刀具中心的运动轨迹并不是加工工件的实际轮廓。
如图所示，加工内轮廓时，刀具中心要向工件的内侧偏移一定距离；而加工外轮廓时，同样刀具中心也要向工件的外侧偏移一定距离。
由于数控系统控制的是刀心轨迹，因此编程时要根据零件轮廓尺寸计算出刀心轨迹。
零件轮廓可能需要粗铣、半精铣和精铣三个工步，由于每个工步加工余量不同，因此它们都有相应的刀心轨迹。
另外刀具磨损后，也需要重新计算刀心轨迹，这样势必增加编程的复杂性。
为了解决这个问题，数控系统中专门设计了若干存储单元，存放各个工步的加工余量及刀具磨损量。
数控编程时，只需依照刀具半径值编写公称刀心轨迹。
加工余量和刀具磨损引起的刀心轨迹变化，由系统自动计算，进而生成数控程序。
进一步地，如果将刀具半径值也寄存在存储单元中，就可使编程工作简化成只按零件尺寸编程。
这样既简化了编程计算，又增加了程序的可读性。
刀具半径补偿原理（2）刀具半径补偿的数学处理①基本轮廓处理要根据轮廓尺寸进行刀具半径补偿，必需计算刀具中心的运动轨迹，一般数控系统的轮廓控制通常仅限于直线和圆弧。
对于直线而言，刀补后的刀具中心轨迹为平行于轮廓直线的一条直线，因此，只要计算出刀具中心轨迹的起点和终点坐标，刀具中心轨迹即可确定；对于圆弧而言，刀补后的刀具中心轨迹为与指定轮廓圆弧同心的一段圆弧，因此，圆弧的刀具半径补偿，需要计算出刀具中心轨迹圆弧的起点、终点和圆心坐标。
②尖角处理在普通的CNC装置中，所能控制的轮廓轨迹只有直线和圆弧，其连接方式有：直线与直线连接、直线与圆弧连接、圆弧与圆弧连接。
刀具补偿指令及其编程方法
G94是什么指令？—————— 5.对于FUNNC系统，（ D ）指令不能取消长度补 偿。 A.G49 B G44 H00 C G43 H00 D G41
端面切削循环
• 6..刀具长度补偿值的地址是（ B ） • A D×× B H×× C R×× D J××
• 7..执行G90 G01 G44 H02 Z-50 F100(H02为2mm）程序后，刀具的实际 移动距离为（48mm ）
N170 N180 N190 N200 N210 N220 N230 N240 N290 N300 N310 N320 N330
G01 X15 Z0 F40 ; X30 Z-20 ; Z-35 ; 精车A—B—C—D—E 的外轮廓 X50 ; Z-59 ; G0 X50 Z50 ; 返回起刀点(即安全位置方便换刀) T0303 ; 换2号切断刀 G0 X52 Z-58 ; 快速定位 G01 X-0.1 F40 ; 切断 G0 X50 ; Z50 ; T0100 M05 ; M30 ; 返回起刀点(即安全位置方便换刀 换回基准刀,主轴停止 程序结束
N-- G0 X60 Z2； 快速定位
D C H）
N-- G94 X60 Z-10 R-1 F60； 走刀路线：（A
N-N-N--
R-4； 走刀路线：（A
R-7； 走刀路线：（A
E
F B
C
C
H）
H） C H）
R-10； 走刀路线：（A
A、B 点Z方向加刀宽 （分析图） O0001 ； N T0303 S02 M03 ； N G0 X52 Z-30 ； N G94 X20.3 Z-30 F50 ;
61刀具半径补偿?无论车削还是铣削在对轮廓加工时用刀具补偿功能编程当刀具尺寸车刀的圆弧半径铣刀的直径因更换磨损等原因发生变化时不需要重新编程只要修改刀具半径值即可从而简化了编程
深圳市众为兴数控技术 ADT-CNC4840 铣床控制系统 说明书
ＡＤＴ－ＣＮＣ４８４０ 铣床控制系统 用 户 手 册深圳市众为兴数控技术有限公司 地址：深圳市南山区马家垅工业区３６栋５楼 邮编：５１８０５２ 目录第一篇：编程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１． 综述 (4)１．１ 可编程功能 (4)１．２ 准备功能 (9)１．３ 辅助功能 (11)２． 插补功能 (11)２．１ 快速定位（Ｇ００） (11)２．２ 直线插补（Ｇ０１） (12)２．３ 圆弧插补（Ｇ０２／Ｇ０３） (12)３． 进给功能 (14)３．１ 进给速度 (14)３．２ 自动加减速控制 (14)３．３ 暂停（ Ｇ０４ ） (15)４． 参考点和坐标系 (15)４．１ 机床坐标系 (15)４．２ 关于参考点的指令（ Ｇ２７、Ｇ２８、Ｇ２９ ） (15)４．３ 工件坐标系 (17)４．４ 平面选择 (19)５． 坐标值和尺寸单位 (19)５．１ 绝对值和增量值编程（Ｇ９０和Ｇ９１） (19)６． 辅助功能 (20)６．１ Ｍ代码 (20)６．２Ｔ代码 (21)６．３ 主轴转速指令（Ｓ代码） (21)７． 程序结构 (21)７．２ 程序正文结构 (21)７．２．５文件结束 (23)８． 简化编程功能 (23)８．１ 孔加工固定循环（Ｇ７３，Ｇ７４，Ｇ７６，Ｇ８０￣Ｇ８９） (23)9.刀具补偿功能 (35)９．１ 刀具长度补偿（Ｇ４３，Ｇ４４，Ｇ４９） (35)９．２ 刀具半径补偿Ｂ (37)第二篇 操 作 篇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７５1.概要 (75)1.1手动操作 (75)1.2刀具按程序移动─自动运转 (76)1.3自动运转的操作 (76)1.4程序调试 (77)1.5程序的编辑 (78)1.6数据的显示及设定 (78)1.7显示 (79)2.操作面板说明 (79)2.1LCD面板 (79)2.2显示页面选择 (81)2.3操作方式选择 (81)2.4键盘的说明 (81)3.手动操作 (84)3.1手动返回参考点 (84)3.2手动连续进给 (85)3.3单步进给 (85)3.4手轮进给 (85)3.5手动辅助机能操作 (86)4.自动运行 (87)4.1自动运转 (87)4.2自动运转的停止 (87)4.3进给倍率 (88)5.调试 (88)5.1单程序段 (88)5.2跳过任选程序段（或机床软操作面板） (88)5.3输入信号检测输出信号测试 (88)6.安全操作 (88)6.1急停 (88)6.2超程 (89)7.报警处理 (89)8.程序存储、编辑、下载、显示 (89)8.1程序存储、编辑操作前的准备 (89)8.2把程序存入存储器中 (89)8.3程序检索 (89)8.4程序的删除 (90)8.5删除全部程序 (90)8.6字的插入、修改、删除 (90)8.7存储程序的个数 (91)8.8存储容量 (91)8.9程序下载 (91)8.10程序显示编辑界面 (93)9.数据的显示、设定 (93)9.1系统参数 (93)9.2刀补参数设定显示 (93)9.3工件坐标系设定 (93)9.4参数的显示 (96)9.5参数的设定和查询 (96)9.6机床软操作面板的显示及设置 (97)9.7设置参数设定 (97)9.8诊断显示设定 (98)10.显示 (99)10.1状态显示 (99)10.2程序显示 (100)10.3位置显示及清零 (101)第三篇 连 接 篇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３1、系统结构 (103)1.1CNC4840数控系统的组成 (103)2、外部连接 (104)2.1外部接口图 (104)2.2电机驱动器控制接口 (106)对应外壳定义：机床输出扩展接口 (119)附录1规格一览表 (122)附录2参数一览表 (125)附录4错误代码一览表 (132)附录5G功能一览表 (133)附录6工件坐标系设定及对刀 (135)第一篇：编程 １． 综述 １．１ 可编程功能 通过编程并运行这些程序而使数控机床能够实现的功能我们称之为可编程功能。
数控设备刀具补偿技术讲解
刀具长度补偿:
补偿刀具长度方向尺寸的变化.
三、刀具补偿的方法
• •
人工预刀补：人工计算刀补量进行编程 机床自动刀补：数控系统具有刀具补偿功能。
四、刀具半径补偿功能
1、刀具半径补偿的作用
在数控铣床上进行轮廓铣削时，由于刀具半径的 存在，刀具中心轨迹与工件轮廓不重合。
从上述程序可以大致了解钻孔加工的走刀路线及钻孔的基本 编程方法，当所使用的数控铣床不具备更高级的钻孔专用指令 时，通常都需要这样一步步地编程，更方便的钻孔编程方法将 在后面的章节中逐步介绍。
返回上层
3、刀具长度补偿指令
刀具长度补偿G43，G44，G49 （1）格式
G43
G44 G49
G00
G01
Z— H—
G00
G01
Z—
G43 刀具长度正补偿
G49取消刀长补偿
G44 刀具长度负补偿
G43 G44 G49 均为模态指令
其中Z 为指令终点位置，H为刀补号地址，用H00～ H99来指定，它用来调用内存中刀具长度补偿的数值。
t01t02t031010刀补引入刀补取消采用刀座对刀后来安装刀具h0145d010004g92x1500y1600z1200g90g00x1000y600g43z20h01s100m03g42g01x750d01f100x350g02x150r100g01y700g03x150r150g01y600g02x350r100g01x750g09y0主程序号建立工件坐标系绝对值方式快进到x100y60指令高度z2实际到达高z43处刀径补偿引入插补至x75y60直线插补至x35y60顺圆插补至x15y60直线插补至x15y7015y70直线插补至x15y6035y60直线插补至x75y60直线插补至x75y0处程序单g01x450x750y200y650g40g00x1000y600g49z1200x1500y1600m05m30直线插补至x45y45直线插补至x75y20直线插补至x75y65轮廓切削完毕取消刀补快速退至10060的下刀处快速抬刀至z120的对刀点平面主轴停程序结束复位
数控铣床与加工中心刀具补偿讲解
欢迎阅读数控铣床与加工中心5.4 刀具补偿和偏置功能刀具补偿可分为刀具长度补偿和刀具半径补偿，其内容和方法已在前面章节中作了详细说明，本章拟用另外一种指令格式对刀具长度补偿功能进行介绍，目的在于进一步强调不同的数控系统对同一编程功能可能采用不同的指令格式。
5.4.1B型刀G41G42XY、ZX 或YZ时，迹。
偏置计算在由G17、G18和G19确定的平面内进行，该平面称之为偏置平面。
例如在已经选择了XY平面时，仅对程序中(X、Y)或(1、J)计算偏置量，并计算偏置矢量。
不在偏置平面内的轴的坐标值不受偏置的影响。
在3轴联动控制中，投影到偏置平面上的刀具轨迹才得到偏置补偿。
(4).刀补的建立与刀补的取消刀补的建立是进入切削加工前的一个辅助程序段，刀补的取消是加工完成时要写入到程序中的辅助程序段，如果处理得好则有利于简捷快速而又安全地使刀具进入切入位置和加工完了时退出刀具。
刀补建立时的核心问题是刀具从何处下刀并进入到工件加工的起始位置，刀补取消时则主要应考虑刀具沿何方向退离工件。
系统操作说明书中讨论了各种可能遇到的情况，为简化叙述，下面仅根据习惯的编程方法讨论刀补建立与刀补取消的问题。
不使用这些方法一般也可以正确地完成刀补建立与刀补取消的过程，但特殊情况下可能出现过切或报警。
1)使用GOO或G01的运动方式均可完成刀补建立或取消的过程，事实上使用G01往往是出于安全的考虑。
而如果不把刀补的建立(包括刀补的取消)建立在加工时的Z轴高度上，而采取先建立补偿再下刀或先提刀再取消补偿的方法，则既使在GOO的方式下建立(或取消)刀补也是安全的。
2)为了便于计算坐标，可以按图5-18所示两种方式来建立刀补，图5-18a为切线进入方式，图5-18b为法线进入方式。
同样取消刀补通常也采用这种切线或法线的方式。
图5-18 两种刀补建立方式图5-19 内圆轮廓的补偿3)在不便于直接沿着工件的轮廓线切向切入和切向切出时，可再增加一个圆弧辅助程序段。
刀具位置补偿
前言数控车床通常连续实行各种切削加工,刀架在换刀时前一刀具刀尖位置和新换的刀具位置之间会产生差异，刀具安装也存在误差、刀具磨损和刀尖圆弧半径等误差，若不利用刀具补偿功能予以补偿，就切削不出符合图样要求形状的零件.此外，合理利用刀具补偿还可以简化编程。
数控车床的刀具补偿可分为两类，即刀具位置补偿和刀具半径补偿。
1 刀具位置补偿加工过程中，若使用多把刀具,通常取刀架中心位置作为编程原点,即以刀架中心! 为程序的起始点,如图1所示，而刀具实际移动轨迹由刀具位置补偿值控制.由图1（a)可见，刀具位置补偿包含刀具几何补偿值和磨损补偿值。
图1 刀具位置补偿由于存在两种形式的偏移量，所以刀具位置补偿使用两种方法，一种方法是将几何补偿值和磨损补偿值分别设定存储单元存放补偿值，其格式为：另一种方法是将几何偏移量和磨损偏移量合起来补偿，如图(b)所示，其格式为:总补偿值存储单元编号有两个作用，一个作用是选择刀具号对应的补偿值，并执行刀具位置补偿功能；另一个作用是当存储单元编号00时可以取消位置补偿，例如T0100，表示消去+号刀具当前的补偿值。
图2表示位置补偿的作用，图2中的实线是刀架中心A 点的编程轨迹线，虚线是执行位置补偿时A 点的实际轨迹线，实际轨迹的方位和X、Z轴的补偿值有关，其程序为:N010 G00 X10 Z-10 T0202；N020 G01 Z-30；N030 X20 Z—40 T0200；图2 刀具位置补偿作用数控车床系统刀具结构如图3所示，图3中P为假想刀尖，S为刀头圆弧圆心，r为刀头半径，A为刀架参考点。
图3 车刀结构车床的控制点是刀架中心，所以刀具位置补偿始终需要。
刀具位置补偿是用来实现刀尖圆弧中心轨迹与刀架参考点之间的转换，对应图3中A与S之间的转换，但是实际上我们不能直接测得这两个中心点之间的距离矢量，而只能测得假想刀尖! 与刀架参考点＄之间的距离。
为了简便起见,不妨假设刀头半径r=0,这时可采用刀具长度测量装置测出假想刀尖点P 相对于刀架参考点的坐标和,并存入刀具参数表中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-7刀具补偿功能
福建省鸿源技工学校课时授课计划
（2013 —2014 学年度第2学期）
课程名称：数控机床编程与操作任课教师：王公海
章节内容1-7刀具补偿功能
授课班级12数控授课日期
授课方式讲授作业练习习题册对应部分
目的要求掌握刀具补偿功能原理
重点难点G40/G41/G42
复习题巩固上节课知识点
仪器教具粉笔黑板
审批意见
审批人： 20 年月日
讲授内容和过程方法与指导一、数控车床用刀具的交换功能
1．刀具的交换
指令格式一：T0101；
该指令为FANUC系统转刀指令，前面的T01表示换1号刀，后
面的01表示使用1号刀具补偿。
福建省劳动和社会保障厅制
第页
讲授内容和过程方法与指导二、刀具补偿功能
1．刀具补偿功能的定义
定义：数控机床根据刀具实际尺寸，自动改变机床坐标轴或刀
具刀位点位置，使实际加工轮廓和编程轨迹完全一致的功能。
分类：刀具偏移（也称为刀具长度补偿）、刀尖圆弧半径补偿。
2．刀位点的概念
概念：指编制程序和加工时，用于表示刀具特征的点，也是对
刀和加工的基准点。
数控车刀的刀位点
三、刀具偏移补偿
1．刀具偏移的含义
含义：用来补偿假定刀具长度与基准刀具长度之长度差的功
能。
车床数控系统规定X轴与Z轴可同时实现刀具偏移。
分类：刀具几何偏移、刀具磨损偏移。
刀具偏移补偿功能示例
第页
讲授内容和过程方法与指导FANUC 系统的刀具几何偏移补偿参数设置
图中的代码“T”指刀沿类型，不是指刀具号，也不是指刀补
号。
FANUC 系统的刀具几何偏移补偿参数设置
图中的代码“T”指刀沿类型，不是指刀具号，也不是指刀补
号。
2．利用刀具几何偏移进行对刀操作
（1）对刀操作的定义
定义：调整每把刀的刀位点，使其尽量重合于某一理想基准点。
（2）对刀操作的过程
1）手动操作加工端面，记录下刀位点的Z向机械坐标值。
2）手动操作加工外圆，记录下刀位点的X向机械坐标值，停
机测量工件直径，计算出主轴中心的机械坐标值。
3）将X、Z值输入相应的刀具几何偏移存储器中。
第页
讲授内容和过程方法与指导
数控车床的对刀过程
（3）利用刀具几何偏移进行对刀操作的实质
利用刀具几何偏移进行对刀的实质就是利用刀具几何偏
移使工件坐标系原点与机床原点重合。
3．刀具偏移的应用
利用刀具偏移功能，可以修整因对刀不正确或刀具磨损等原因
造成的工件加工误差。
例加工外圆表面时，如果外圆直径比要求的尺寸大了0.2mm，
此时只需将刀具偏移存储器中的X值减小0.2，并用原刀具及
原程序重新加工该零件，即可修整该加工误差。
同样，如出现
Z方向的误差，则其修整办法相同。
四、刀尖圆弧半径补偿（G40、G41、G42）
1．刀尖圆弧半径补偿的定义
为确保工件轮廓形状，加工时不允许刀具刀尖圆弧的圆心运动
轨迹与被加工工件轮廓重合，而应与工件轮廓偏移一个半径
值，这种偏移称为刀尖圆弧半径补偿。
圆弧形车刀的刀刃半径
偏移也与其相同。
2．假想刀尖与刀尖圆弧半径
在理想状态下，我们总是将尖形车刀的刀位点假想成一个点，
该点即为假想刀尖（图中的A点）。
假想刀尖示意图
第页
讲授内容和过程方法与指导所谓刀尖圆弧半径是指车刀刀尖圆弧所构成的假想圆半径（图
中的r）。
实践中，所有车刀均有大小不等或近似的刀尖圆弧，
假想刀尖在实际加工中是不存在的。
3．未使用刀尖圆弧半径补偿时的加工误差分析
（1）加工台阶面或端面时，对加工表面的尺寸和形状影响不
大，但在端面的中心位置和台阶的清角位置会产生残留误差，
如图所示。
（2）加工圆锥面时，对圆锥的锥度不会产生影响，但对锥面
的大小端尺寸会产生较大的影响，通常情况下，会使外锥面的
尺寸变大，而使内锥面的尺寸变小，如图所示。
（3）加工圆弧时，会对圆弧的圆度和圆弧半径产生影响。
加
工外凸圆弧时，会使加工后的圆弧半径变小，其值=理论轮廓
半径R–刀尖圆弧半径r，如图所示。
加工内凹圆弧时，会使加工后的圆弧半径变大，
其值=理论轮廓半径R+刀尖圆弧半径r，如图所示。
4．刀尖圆弧半径补偿指令
（1）指令格式
G41 G01/G00 X Y F ；（刀尖圆弧半径左补偿）
G42 G01/G00 X Y F ；（刀尖圆弧半径右补偿）
G40 G01/G00 X Y ；（取消刀尖圆弧半径补
偿）
2）指令说明
刀尖圆弧半径补偿偏置方向的判别：
课时授课计划（副页）
第页讲授内容和过程方法与指导
刀尖圆弧半径补偿偏置方向的判别
a）后置刀架，+Y轴向外b）前置刀架，+Y轴向内
5．圆弧车刀刀沿位置的确定
数控车刀的刀沿位置
a）后置刀架，+Y轴向外b）前置刀架，+Y轴向内c）具体
刀具的相应刀沿号
P–假想刀尖点S–刀沿圆心位置r–刀尖圆弧半径
课时授课计划（副页）
第页
讲授内容和过程方法与指导
部分典型刀具的刀沿号
a）后置刀架的刀沿位置号b）前置刀架的刀沿位置号
6．刀尖圆弧半径补偿过程
刀尖圆弧半径补偿的过程分为三步：即刀补的建立，刀补的
进行和刀补的取消。
刀尖圆弧半径补偿过程
FC—刀补建立CDE—刀补执行EF—刀补取消
课时授课计划（副页）
第页
讲授内容和过程方法与指导
7．进行刀具半径补偿时应注意的事项
（1）刀具圆弧半径补偿模式的建立与取消程序段只能在G00或G01移动指令模式下才有效。
（2）G41／G42不带参数，其补偿号(代表所用刀具对应的刀尖半径补偿值)由T指令指定。
该刀尖圆弧半径补偿号与刀具偏置补偿号对应。
（3）采用切线切入方式或法线切入方式建立或取消刀补。
对于不便于沿工件轮廓线方向切向或法向切入切出时，可根据情况增加一个过渡圆弧的辅助程序段。
（4）为了防止在刀具半径补偿建立与取消过程中刀具产生过切现象，在建立与取消补偿时，程序段的起始位置与终点位置最好与补偿方向在同一侧。
（5）在刀具补偿模式下，一般不允许存在连续两段以上的补偿平面内非移动指令，否则刀具也会出现过切等危险动作。
（6）在选择刀尖圆弧偏置方向和刀沿位置时，要特别注意前置刀架和后置刀架的区别。
8．使用刀具补偿功能时的加工实例
例试用刀具补偿功能等指令编写图所示工件外轮廓的加工程序（内轮廓已加工完成, 以内孔定位与装夹）。
刀具补偿功能编程实例
a) 零件图b) 三维立体图
程序参见课本。
