某大厦综合布线设计方案
南京某大厦综合布线工程设计方案
南京某大厦综合布线工程设计方案南京某大厦综合布线工程设计方案南京某大厦是一栋综合性办公楼，设计师们需要为此精心设计一套完善的综合布线系统，以保证整个大厦内部的数据通信和电力供应的稳定性和高效性。
本文将详细介绍南京某大厦综合布线工程的设计方案。
1.概述综合布线是指将多种不同功能的通信线缆和电力线缆在同一个通信箱中彼此连接的一种网络架构。
它能够为大楼内的所有电子设备提供能源和信息传输的支持，成为大楼内单独的电子设备互联和数据传输的桥梁，让各种设备之间可以进行信息交换和资源共享。
南京某大厦综合布线工程的设计方案主要分为以下三个部分：2. 电力部分大楼内复杂的电力需求需要细致规划和设计，以保证电力供应的稳定性和可靠性。
南京某大厦的供电线路主要从本地电力公司获取，然后由一千千瓦的变压器将电压降至380V 以适应建筑物电力系统的需求。
对于室外的电力管线，必须通过地下埋设的电缆来将电力引进大楼内部。
室内电缆则直接连接楼宇内地板上的电缆桥架上。
大楼主要用房的电缆桥架直接安装在高度在 1.5 米以上的天花板上，以保证其安全性。
同时要避免在电缆桥架中穿插水管，以免在发生漏水事故时影响电线设计的使用。
3. 通信部分南京某大厦的通信部分主要有两个子系统：互联网和电话系统。
互联网的宽带信号传输采用标准的EIA/TIA-568-B 类型的标准UTP 电缆，以保证现代企业日常事务的高速网络连接。
电话线路则采用传统的双绞线，以满足电话设备的通信需求。
为了方便使用和管理，通信线缆必须智能化配置，其连接点数量要根据房间的大小和功能区域进行合理的分配，并且每一点都要做明确的标记。
由于综合布线的可扩展性，整个系统必须确保随时可以调整，以适应现实中电子设备的增长和变化。
4. 安全防护安全防护是综合布线设计中必不可少的一部分，特别是对于大型企业的机密数据。
综合布线内的所有数据都是近似于公共信息，因此必须采取合适的安全措施，以保障机构得到优异的数据安全。

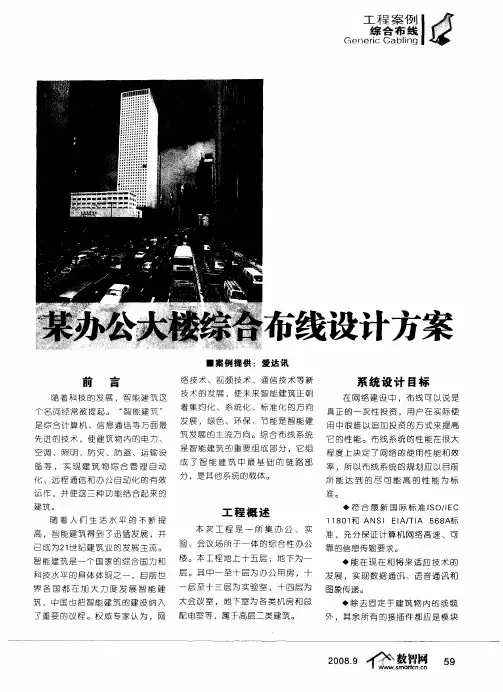

某办公大楼综合布线设计方案
开放性： 即能支持任何厂家的
任 意 网络 产 品 ，支 持 任 意 网 络 结构 （ 线 型 、星 型 、环 型等 ）。 总
Hale Waihona Puke １ 作 区 子 系统 ． 工
工 作 区 子 系 统 是 由 适 配 器 及连
任 一 信 息 点 能 够 连 接 不 同 类 型 的 计
算 机 或微 机设 备 。 ◆ 能 够 支 持 最 低 １ ０ Ｚ 数 ＭＨ 的 ０
２０ ． ０８ ９
ｖ～Ｖ ． 、 Ｗ Ｓｍ ｅｒ ｃ ｃｎ ｌ ｎ．
数智网
５ ９
豳
塞
～
～
化 的 标 准 件 ，以 便 将 来 有 更 大 的 发 工作 中 ，备 品备 件 储 备 少 ，故 障检 ５ ８Ｂ 合 布线 标 准规 定 了 综合 布 线 ６ 综 展 时 很容 易地 将 设备 扩 展进 去 。 ◆能 满 足 灵 活 应 用 的 要 求 ，即 查定 位 快 ，运 行管 理 简单 。 系 统 由六 个 子系 统构 成 ： （ 图１ 见 ）
一
筑 ， 中 国也 把 智 能 建 筑 的 建 设 纳 入 大 会 议 室 ，地 下 室 为 各 类 机 房 和 总 了重 要 的 、 。 权 威 专 家 认 为 ，网 配 电室 等 ，属 于 高层 二 类 建 筑 。 义程
南京某大楼综合布线方案
南京某大楼综合布线方案一、项目概述南京大楼是一座多功能综合楼，包括办公楼、商业楼和住宅楼。
综合楼设计有限公司需要为该大楼提供一套完善的综合布线方案，以满足不同区域的需求，并保证良好的网络连接和通信效果。
二、需求分析2.商业楼区域：商业楼主要包括商店、餐厅和咖啡厅等服务设施。
这些设施需要提供电源插座和通信设备插座，以满足不同设备的需求。
此外，为了提供公共无线网络，还需要设计无线路由器的布置方案。
3.住宅楼区域：住宅楼需要提供合理的电源插座和通信设备插座布置方案，以满足住户的生活和工作需求。
三、布线方案设计1.办公楼区域：a.为每个办公室提供至少两个电源插座和一个数据插座，插座应位于离办公桌较近的地方，以方便使用。
b.办公区域的共享设备区域（如打印机、传真机等）应提供多个电源插座和数据插座，以满足多台设备同时使用的需求。
c.大楼的核心区域设置电源控制柜，以供各个区域的电源分配。
数据插座应与核心区域的网络中心交换机相连接。
2.商业楼区域：a.商店和餐厅的每个销售台和餐桌处应提供至少一个电源插座和一个通信设备插座，以满足手机、POS机和电脑的充电和连接需求。
b.商业楼大厅和公共区域应提供多个电源插座和无线路由器，以提供公共无线网络服务。
3.住宅楼区域：a.每个住宅单元的卧室和客厅应提供两个电源插座和一个通信设备插座，以满足各种生活设备的需求。
b.住宅楼的公共区域和楼道应提供多个电源插座和无线路由器，以提供公共无线网络服务。
四、布线材料和设备选择1.电源插座：选择品质可靠的标准插座，如AB型插座，保证电源供应安全和稳定。
2. 数据插座：选择支持千兆以太网速度的Cat6数据插座，以满足大楼的高速网络需求。
3.电线和电缆：选择符合国家标准的电线和电缆，以保证安全可靠的电力供应和数据传输。
4.无线路由器：选择支持多人同时连接和高速传输的无线路由器，以满足大楼的无线网络需求。
五、安全和可靠性考虑1.设计合理的电路布线以避免电源过载。
办公大楼综合布线系统设计方案 (1)
办公大楼综合布线系统设计方案
3.1综合布线的特点
1、综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与监控 等设备。
2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配 线架、相同的插头和模块插孔。
3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重 新配置。
办公大楼综合布线系统设计方案
2.1办公楼综合布线项目内容
办公楼共五层，每层五个房间，每个房间要求有八个数据点，两个语音点，每层 设一个管理间，并且每层能构成局域网，方便信息的交换。大楼自动化办公要支持现有 和未来的通信及计算机网络应用，综合布线系统必须提供足够的带宽，满足图象传输的 速率。办公大楼能有一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时也 具有长远的系统灵活性。
办公大楼综合布线系统设计方案
4.1项目设计目标
兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应 用系统。
开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数 著名厂商的产品都是开放的，并支持所有通信协议。 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通 用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。
办公大楼综合布线系统设计方案
2.2办公楼综合布线项目要求
基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到 桌面。
开放性：采用标准RJ45接口，兼容不同厂家的标准产品。 灵活性：水平子系统支持语音、数据，支持10Base-T、 100Base-T等。 可靠性：高品质布线系统，通过标准测试与验证，提供15年以上质保。 先进性：采用目前流行，具有一定先进技术的超五类系列产品。易于管理。面 板、配线架有明显标识，机房线路管理、维护方便。
某大厦六类系统综合布线系统方案
结构化六类综合布线系统方案介绍第一章 XＸX综合布线需求分析XXX,以智能化通讯办公、电子信息数据监控、信息管理为主；此次布线工程主要是进行ＸXX智能信息网络的建设,在国内信息网络工程的标准基础上加以完善,我们将为用户提供100Mbps到户的网络接口,以适应将来高速Iｎteｒｎｅt需求；XＸX结构化综合布线系统作为智能化结构的重要组成部分，我们力争做到在尽可能减少一次性投资的基础上，协调好近期使用和远期发展的关系，建立起一个技术先进、开放式的智能信息管理系统。
用户需求分析：1) 综合布线系统的结构、性能要符合国内、国际标准和规范，满足各个系统目前和未来发展的需要。
2）综合布线系统应以电脑系统等为服务对象，同时尽可能为各个弱电系统提供统一信息传输布线平台。
它应有利于各个系统自身组网和传递信息,有利于各个系统之间的互连，有利于各个系统与外界的连网。
3)布线系统要具有高性能和相当的超前性，能够满足各个系统目前和未来新技术、新产品对传输的需求。
4) 同时布线系统在设计和实施中应充分考虑办公的具体特点,在信息点的选取、线缆配置等各方面满足网络系统的要求.5）布线系统应采用符合国内、国际标准的名牌布线产品，技术上要领先，同时要经过国内、国际广泛和较长期使用,具有良好的技术支持和服务。
第二章ＸＸX综合布线系统设计依据《智能建筑设计标准》GB/T50314-200０;民用建筑线缆标准EIA/TＩA５7０;民用建筑通信管理标准EIA/ＴIA606;民用建筑通信管理标准EIA/TIＡ607；国际建筑布线标准IＥC/ISＯ１1801；光纤分布式数据接口高速局域网标准ＡＮSIFDＤI；综合业务数字网基本数据速率接口标准CCIＴTＩSDN；建筑与建筑群综合布线系统设计规范GBＴ50311-2０00；建筑与建筑群综合布线系统工程施工及验收规范GBＴ５０312-2000；《商用建筑线缆标准》ＥIA/ＴIＡ56８A；《商用建筑线缆标准》EIA/TIA569；《民用建筑电气设计规范》ＪＧJ/16-92；《建筑设计防火规范》GBJ1６－3７《工业企业通信接地规范》GBJ７9-85中华人民共和国通信行业标准大楼通信综合布线系统标准YＤ/Ｔ9２6。
最新办公楼综合布线设计方案
综合布线系统设计方案XXX科技有限公司2023年1月目录第一部分系统设计方案 (4)1、系统概述 (4)1.1工程概况 (4)1.2系统概况 (4)1.2.1网络组成 (4)1.2.2点数概况 (4)1.2.3网络结构 (4)1.2.4布线标准 (5)1.2.5配线架的选择 (5)1.2.6布线品牌的选择 (5)1.2.7根据招标文件要求各子系统的设计概述 (5)2、系统结构与配置 (7)2.1系统设计原则 (7)2.2系统结构简述 (8)2.3系统结构配置分析 (9)2.4系统设计标准及规范 (21)2.5设计方案总体描述 (22)2.6设计方案详细描述 (24)2.6.1系统描述 (24)2.6.2工作区（Work Area）子系统（含点表） (25)2.6.3水平干线（Horizontal）配线子系统 (38)2.6.4垂直干线（Backbone/Riser）子系统 (39)2.6.5设备间（Equipment）子系统 (40)2.6.6管理（Administration）子系统 (41)2.6.7专用语音点独立布设 (43)3、系统功能描述 (43)4、系统性能及技术指标 (44)4.1系统信道特性 (44)4.2设备规格及技术参数 (45)4.2.1工作区子系统设备 (45)4.2.2水平子系统设备 (47)4.2.3主干子系统设备 (49)4.2.4配线间子系统设备 (50)4.2.5设备间子系统设备 (52)4.2.6专用语音点独立布设 (53)4.2.7工具与仪器 (56)4.2.8综合布线机柜 (56)4.2.9系统接地 (58)5、其他必须的内容 (59)5.1综合布线系统测试 (59)5.1.1测试描述 (59)5.1.2测试仪器的选用 (60)第二部分技术性能偏差表 (66)第一部分系统设计方案1、系统概述1.1工程概况某办公楼(以下简称某办公楼)位于北京。
大楼共15 层，地下三层，地上十二层，总建筑面积56868 平方米，其中地上建筑面积43940 平方米，地下建筑面积12928 平方米，建筑物主体高度45 米。
某办公大楼综合布线设计方案
某办公大楼综合布线设计方案十年磨一剑，今日我来谈谈某办公大楼的综合布线设计方案。
这可是涉及到整个大楼的信息传输、网络通信、安全监控等关键环节，必须精心设计、周密安排。
下面，咱们就一步步来梳理这个方案。
咱们得了解这个办公大楼的基本情况。
这座大楼共有20层，每层面积大约2000平方米，有多个部门入驻，包括行政、财务、研发、销售等部门。
大楼内部有多个会议室、休息区、办公区等功能区域。
明确了这些，咱们才能有针对性地进行布线设计。
一、网络架构设计1.采用星型拓扑结构，以核心交换机为中心，连接各个楼层交换机，再由楼层交换机连接各个信息点。
2.根据部门需求，将网络划分为多个VLAN，实现数据隔离，提高网络安全性。
3.配置防火墙、入侵检测系统等安全设备，确保网络稳定、安全。
4.部署无线AP，实现全楼覆盖，方便移动办公。
二、综合布线设计1.采用超五类双绞线作为水平布线，满足高速数据传输需求。
2.楼层配线间设置光纤面板，连接至核心交换机，实现高速光纤通信。
3.每个信息点配置一个超五类信息模块，方便接入各种网络设备。
4.在办公区、会议室等区域预留一定数量的电源插座，方便设备供电。
5.布线管道采用PVC管，确保线路安全、美观。
三、监控安防设计1.在大楼入口、电梯、走廊等关键位置安装高清摄像头，实现全方位监控。
2.配置视频录像机，存储监控数据，方便后续查询。
3.设置电子巡更系统，提高大楼安全管理水平。
4.部署门禁系统，实现人员权限管理，防止闲杂人等进入。
四、弱电系统设计1.电话、电视、监控等弱电系统采用同轴电缆，确保信号稳定。
2.弱电系统与网络系统分开布线，避免信号干扰。
3.设置弱电井，方便维护和管理。
五、施工与验收1.在施工过程中，严格按照设计方案进行，确保布线质量。
2.施工完毕后，进行系统测试，确保网络稳定、通信正常。
3.验收合格后，交付使用，并提供售后服务。
这个办公大楼综合布线设计方案涵盖了网络架构、综合布线、监控安防、弱电系统等多个方面，旨在为大楼内的企业和员工提供一个高效、安全、稳定的办公环境。
办公楼大厦综合布线设计及方案
办公楼大厦综合布线设计及方案一、需求分析1.可用性和可靠性：确保提供24小时不间断的网络和通信服务，保证办公楼内的工作正常进行。
2.扩展性：布线设计要能够满足未来可能的扩展需求。
3.灵活性：能够适应不同房间的需求，包括数据、语音和视频等多种类型的传输要求。
4.安全性：通过合理的布线设计，确保数据的安全传输，并防止信息泄漏。
二、布线系统设计1.网络布线a)主干布线：主干布线是连接楼层和房间的主要网络通道，通常采用光纤布线，以提供高速、稳定的网络连接。
主干布线需要考虑到未来扩展需求，应留有一定的冗余空间。
c)网络设备：根据办公楼规模和需求确定网络设备的数量和类型，包括交换机、路由器、防火墙等。
3.视频布线a)主干布线：主干布线是连接楼层和房间的主要视频通道，通常采用同轴电缆布线。
b)水平布线：水平布线应包括每个房间至少一个视频插座，用于连接监控摄像机等设备。
c)视频设备：根据办公楼规模和需求确定视频设备的数量和类型，包括监控摄像机、视频录像机等。
三、安全考虑1.数据安全：通过在主干布线和水平布线上采用加密技术和访问控制策略，确保敏感数据的安全传输。
2.网络安全：通过防火墙和入侵检测系统等网络安全设备，保护办公楼网络免受外部攻击。
四、未来扩展为了满足未来办公楼扩展的需求，布线设计应具备可扩展性，主干布线和水平布线应预留一定的冗余空间，以便接纳更多的工作区和设备。
同时，布线系统应预留足够的网络端口和电缆通道，以方便日后设备的增加和替换。
五、总结办公楼大厦综合布线设计及方案旨在满足大楼内各个房间、楼层之间信息传输的需求，提供稳定、可靠的网络和通信服务。
设计方案应考虑可用性、扩展性、灵活性和安全性等方面的要求，并预留一定的冗余空间和扩展余地，以适应未来的扩展需求。
此外，安全考虑也是设计方案中不可忽视的重要部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX大厦综合布线系统是一个完整的集成化通讯传输（分布式）系统。
它使用符合标准规范的布线部件（配线架、连接器、信息插座、插头、适配器、传输电子器件、电气保护设备和线路管理支持硬件），采用非屏蔽双绞线与光纤混合布线方式，模块化组合压接、以连接粤东信息大厦内的语音设备、数据设备、电子通讯设备和网络交换设备等。
通过这些设备与外部通讯网络相连接，为粤东信息大厦的语音、数据及多媒体应用提供实用的、可靠的、灵活的、可扩展的介质通路，最终为粤东信息大厦弱电集成系统的信息基础链路的开通使用，提供可靠的保障。
系统概述本方案由语音、数据通信引出端一体化，并采用统一的配线网络，即统一的传输媒质(双绞线或光纤)来支持所有类型的通信系统，所以使得用户可以非常方便地改变终端设备的位置或安装新的终端设备。
综合布线系统的电缆、光缆、接插件等传输参数可达到200MHZ以上（含200MHZ）的六类布线系统，同时其链路及信道也满足此要求。
本方案所采用的光纤均为低烟无卤（LSHF）绿色护套，满足环保要求，非屏蔽电缆全部采用六类非屏蔽电缆。
所有产品基于国际标准，是真正独立于具体应用的布线系统。
本次布线单项工程为用户提供信息点4605个，敷设主干8芯光缆6210米，主干话音3类电缆4575米，水平6类非屏蔽双绞线788箱。
系统设计原则开放性：在结构上真正实现开放，可满足将来各种联网及通信要求。
灵活性及可扩展性：具有良好的扩展性，可根据管理要求，方便扩展信息点的覆盖范围，提供技术升级、设备更新的灵活性。
模块化：布线系统所有的接插件都是模块化的标准件，各模块之间具有相对独立性并能按标准格式连接，方便维护人员管理和使用。
先进性：采用先进成熟的产品，满足各种应用需要。
经济性：以较高的性能价格比构建系统，使资金的产出投入比达到最佳。
能以较低的成本、较少的人员投入来维持系统运转，达到高效能与高效益。
可靠性：布线系统的可靠性是一个十分重要的指标，本系统在方案设计过程中采取有效的措施来保证系统的可靠性。
系统设计需求分析本布线系统为星型拓扑结构，数据垂直主干采用8芯光缆，话音垂直主干采用三类50对大对数双绞线，水平子系统采用6类双绞线。
系统可支持话音和数据等应用。
◆工作区子系统（1）信息点布放原则信息点分为话音点和数据点，布放数量根据房间的功能、面积和装修平面确定。
其他不明确的地方，如主楼发展机房按10平方米1个工作区，每个工作区布放2个信息点。
机楼的电信资源外租机房，先预留信息点，待承租户按具体要求布置信息点。
考虑今后发展，信息点布放数量有所预留。
（2）信息插座安装信息插座安装在墙或桌子上，墙装信息插座距地面或地板300mm。
本设计中信息点共计4605个，全部采用6类信息模块。
单口模块228个，双口模块2180个。
◆水平子系统（1）线缆的选取考虑到目前局域网传输速率的要求，并适应未来计算机网络技术的迅速发展，本设计中水平部分全部采用6类非屏蔽双绞线。
（2）线缆的敷设水平线缆从配线间引出，经桥架、墙内预埋暗管（Φ20PVC）至信息插座。
由于大厦已开始内装修，水平走线应尽量结合室内装修设计，特别是营业厅、展示厅、演播厅等公共场所。
机楼的一些重要机房，如数据配线间、多媒体机房、电线资源外租机房，宜结合具体设备布局，独立布线。
◆主干布线子系统（1）线缆的选取话音部分主干线缆选用50对大对数三类非屏蔽双绞线，数据部分主干线缆采用8芯室内/室外多模光缆。
（2）线缆的敷设数据主干线缆分为至机楼、主楼两部分，均从位于机楼9层的数据总配线架引出。
至机楼的主干经墙洞、走桥架，进入机楼两侧分配线间；至主楼的主干先从西机楼9层配线间弱电竖井下至8层，从机楼8层配线间的桥架进入主楼10层的分配线间。
主干到达各配线间后，经弱点竖井，至各楼层分配线架。
话音主干线缆直接从机楼二层总配线架室的话音配线架分三部分引出。
至东、西机楼分别引1条600对市话电缆，至主楼引2条1000对市话电缆。
电缆均从机楼二层总配线架室下至地下一层进线室，经地下一层桥架分别至东、西机楼一层话音总配线架，和主楼一层、十三层的话音总配线架。
◆管理子系统（1）配线间设置本设计共设44个管理子系统，设在机楼两侧的电器间和主楼内筒的电器间。
地下一层信息点较少，与东机裙楼一层、西机裙楼一层、主楼一层共用分配线架；东、西机裙楼10层和11层共用配线架；主楼23~26层信息点较少，每2层设1个分配线架，对信息点进行管理。
（2）配线架及跳线选择本管理子系统的配线架采用机柜安装。
为方便日后维护、管理，水平区配线架全部采用6类Epsilon的配线盘，话音主干配线架采用Epsilon 210话音配线架，数据主干采用光纤配线架。
话音跳线采用单RJ45接头跳线。
至于光跳线和数据跳线与网络设备选型及网络组建有关，由计算机网络单项统一设计。
◆设备间子系统话音总配线间4个，分别在东、西机楼一层、主楼一层、主楼十三层的分配线间，内设话音总配线架。
由机楼2层总配线架室引来的2条600对市话电缆、2条1000对市话电缆端接在这4个总配线架上。
数据总配线间设在机楼9层的数据总配线间，数据总配线间全部采用光纤配线架。
◆地线系统为确保通信质量、设备与人身安全，需设置地线系统。
各配线柜中安装接地排，作为设备接地点。
方案系统设计整个粤东信息大厦综合布线系统可分为：工作区子系统、水平布线子系统、主干布线子系统、管理子系统和设备间子系统。
1．工作区子系统工作区子系统由终端转换适配器，工作站和电话终端连接线及相关的布线部件组成。
一个独立的需要设置终端设备的区域可划分为一个工作区。
工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。
设备选型：本次设计选用的为T C L系列六类信息插座，它由1个45系列信息插座罩，1个带防尘盖板的空面板和6类连接模块组成。
其有以下特点：◇插座模块由一个高质量的六类RJ45插座和一个8针IDC连接件组成;◇紧凑的结构减少空间的要求;◇六类插座，200MHZ时任意线对组合的近端串扰衰减大于40dB;◇RJ45符合ISO 8877;◇允许线径在0.3-0.8mm之间;◇手持安装工具提供快速、简单的电缆端接;◇具有插座标识装置，易于管理和识别;◇所有塑料材料均符合UL 94V0。
2．水平布线子系统从楼层配线架到各通信引出端属于水平布线子系统，包括：通讯引出端、水平电缆、水平光缆及其在楼层配线架上的机械终端、接插软线和跳线。
在本设计中，水平电缆由楼层配线架引出，在每个配线区只设一个配线架，由话音点和数据点共用，只是在垂直主干上采取对应的连接方式。
设备选型：选用的是TCL六类非屏蔽电缆Symtek 6 。
3．主干布线子系统从建筑物配线架到各楼层配线架属于建筑物主干布线子系统。
包括：建筑物主干电缆、主干光缆及其在建筑物配线架和楼层配线架上的机械终端和建筑物配线架上的接插软线和跳线。
粤东信息大厦综合布线系统采用星型拓扑结构，在机楼9层设立数据总配线间，在机楼二层设立话音总配线间。
数据主干线缆分为至机楼、主楼两部分，均从位于机楼9层的数据总配线架引出。
至机楼的主干经墙洞、走桥架，进入机楼两侧各楼层配线间；至主楼的主干先从西机楼9层配线间弱电竖井下至8层，从机楼8层配线间的桥架进入主楼10层的分配线间，经弱点竖井，至各楼层分配线架。
话音主干线缆直接从机楼二层总配线架室的话音配线架分三部分引出。
至东、西机楼分别引1条600对市话电缆，至主楼引2条1000对市话电缆。
电缆均从机楼二层总配线架室下至地下一层进线室，经地下一层桥架分别至东、西机楼一层话音总配线架，和主楼一层、十三层的话音总配线架。
语音主干采用特性阻抗为100Ω环保型三类大对数铜缆，大对数铜缆对数为50对，根据实际的话音点数加上冗余量决定大对数电缆的数目。
设备选型：光纤主干选用的是TCL多模室内8芯主干多模光缆，其有以下特点：◇适用于多媒体应用，作主干光缆;◇加强结构，缓冲型光纤，分支光缆结构;◇每个分支光缆的套管采用颜色或数字编码;◇体积小，重量轻，便于敷设与安装;◇采用低烟、无卤素、阻燃型绿色护套;◇标准的62.5/125mm光纤，符合IEC 793/2及FDDI规范。
电话电缆主干选用的是TCL三类50对话音主干电缆，其有以下特点：◇用于语音主干布线;◇三类，16MHz;◇适用于以太网、令牌网、ISDN、话音及其它数据应用;◇先进的电缆结构提供良好的NEXT指标;◇屏蔽层提供有效的电磁干扰保护。
4．管理子系统管理子系统设置在每层配线间及大楼主设备间内，由相应的配线盘、跳线及辅助配件等组成。
借助于管理子系统，可以实现不同的网络拓扑结构。
当工作人员位置迁移或调整时，可以灵活地改变用户的路由。
配线间设置：本设计共设44个管理子系统，设在机楼两侧的电器间和主楼内筒的电器间。
地下一层信息点较少，与东机裙楼一层、西机裙楼一层、主楼一层共用分配线架；东、西机裙楼10层和11层共用配线架；主楼23~26层信息点较少，每2层设1个分配线架，对信息点进行管理。
配线架及跳线选择：本管理子系统的配线架采用机柜安装。
为方便日后维护、管理，水平区配线架全部采用6类的配线盘，话音主干配线架采用话音配线架，数据主干采用光纤配线架。
话音跳线采用单RJ45接头跳线。
至于光跳线和数据跳线与网络设备选型及网络组建有关，由计算机网络单项统一设计。
设备选型：双绞线机械终端选用的是TCL模块化跳线盘和6类连接模块;话音主干电缆连接终端选用TCL 100和200对110模块;机柜选用的为TCL 42HU机柜。
配备水平电缆绑扎板及跳线管理环，已选配散热风扇和电源插座及设备托盘等（尺寸为800′800，42HU）。
电缆及跳线管理单元：整理水平进线的电缆导线架(Cable Guide)集成在每个配线盘的后面。
为了管理跳线，在机柜正面配备了封闭式的跳线导线架(Patch Guide)用于水平方向管理跳线，在机柜的两侧配备了跳线导线环(Patch Ring)用于垂直方向管理跳线。
所有这些管理措施使得机柜整齐有序，极大地方便了系统管理工作。
5 .设备间子系统设备间子系统由主配线架与主控室内各系统的连接部分组成，包括通讯系统，计算机系统和大厦内的自动化系统等。
话音总配线间4个，分别在东、西机楼一层、主楼一层、主楼十三层的分配线间，内设话音总配线架。
由机楼2层总配线架室引来的2条600对市话电缆、2条1000对市话电缆端接在这4个总配线架上。
数据总配线间设在机楼9层的数据总配线间，数据总配线间全部采用光纤配线架。
6．通讯间及机房环境、电源及接地在配线间内应至少留有二个为本系统专用的，符合和一般办公室照明要求的220V电压，电流10A单相三极电源插座。
如果需要在配线间内放置网络设备，则还应根据配线间内放置设备的供电需求，配有另外的带4个AC双排插座的20A专用线路。
