油漆涂料质量技术指标
氟碳面漆技术指标
氟碳面漆技术指标氟碳漆性能稳定，耐老化性能优异，耐腐蚀性、抗冲击优良、磨擦系数极少，具极大表面张力及其自身的憎水性而自洁功能优秀，在兼具优异防水性能的同时具有良好柔韧性与渗透性。
氟碳漆由氟碳树脂、耐候性颜填料、有机溶剂、助剂及耐候性固化剂组成，为双组份包装。
（1）氟碳面漆技术指标：主剂固化剂项目色卡全色调水清透明0.85~0.95比重 1.30~1.40（实色）0.90~1.00（银色）配合重量比主剂FC:固化剂FC-B=5:1表干时间8小时（15℃）4小时（25℃）2小时（35℃）完全固化时间10天（15℃）7天（25℃）5天（35℃）附着力/级 1耐碱性(250h) 不起泡、不脱落、不变色耐盐水性(250h) 不起泡、不脱落、不变色耐酸性(250h) 不起泡、不脱落、不变色耐洗刷性>10000次耐老化性（2500h) 不起泡、不开裂、不剥落（2）面漆氟碳漆施工参数：施工方法可喷涂、刷涂、辊涂，但银色漆必须喷涂表面要求干燥、清洁、平整配套底漆配套油性腻子水性腻子ML91干燥时间(23℃) 表干：1h，实干24h适用期(23℃) 5小时复涂间隔时间≥1h建议涂装道数二道，漆膜厚度约50um理论涂布率(干膜厚度50um) 6~8m2/kg理论涂布率(干膜厚度50um) 6~8m2/kg施工环境温度5~40℃相对湿度<80%（3）面漆氟碳漆材料保管及使用注意事项：①应密封在阴凉干燥处存放。
防水、防漏、防晒、防高温，远离火源。
②开罐后应充分搅拌，罐底剩余油漆用稀释剂洗净并加入调漆罐中，以防颜料沉底引起色差。
③油漆调好，用200目（如为闪光漆则用100目）滤网过滤，以除去可能混入的杂质。
④调配好的油漆适用期为5小时(23℃)，故施工时应根据实际施工进度和用量调配，在规定的时间内用完，以免造成浪费。
⑤固化剂、稀释剂切勿与底漆固化漆、稀释剂混用。
⑥保质期：5-8年。
中国新型涂料网。
推荐文档：家装油漆工程质量标准是什么？

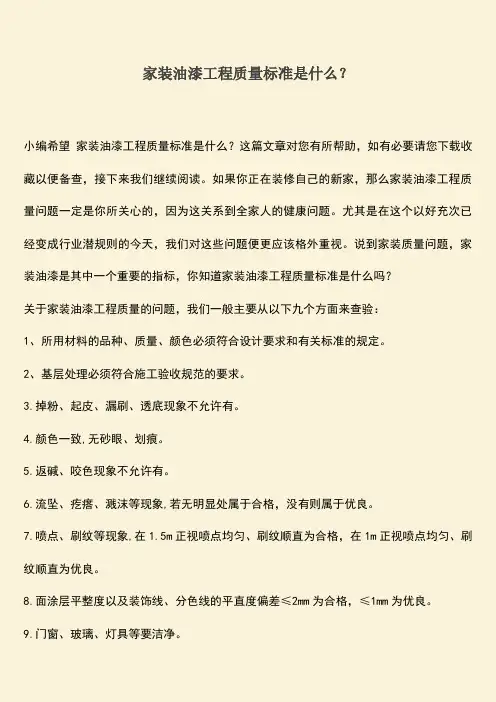

家装油漆工程质量标准是什么？小编希望家装油漆工程质量标准是什么？这篇文章对您有所帮助，如有必要请您下载收藏以便备查，接下来我们继续阅读。
如果你正在装修自己的新家，那么家装油漆工程质量问题一定是你所关心的，因为这关系到全家人的健康问题。
尤其是在这个以好充次已经变成行业潜规则的今天，我们对这些问题便更应该格外重视。
说到家装质量问题，家装油漆是其中一个重要的指标，你知道家装油漆工程质量标准是什么吗？关于家装油漆工程质量的问题，我们一般主要从以下九个方面来查验：1、所用材料的品种、质量、颜色必须符合设计要求和有关标准的规定。
2、基层处理必须符合施工验收规范的要求。
3.掉粉、起皮、漏刷、透底现象不允许有。
4.颜色一致,无砂眼、划痕。
5.返碱、咬色现象不允许有。
6.流坠、疙瘩、溅沫等现象,若无明显处属于合格，没有则属于优良。
7.喷点、刷纹等现象,在1.5m正视喷点均匀、刷纹顺直为合格，在1m正视喷点均匀、刷纹顺直为优良。
8.面涂层平整度以及装饰线、分色线的平直度偏差≤2mm为合格，≤1mm为优良。
9.门窗、玻璃、灯具等要洁净。
另外，国家对涂料(油漆)质量制定了以下若干物质性能、环保合格标准:环保指标1:VOC 含量。
现在国家实行的是强制性执行标准,即VOC≤120g/L。
VOC对人体的影响有三种类型:气味和感官效应;粘膜刺激和其它系统毒性导致的病态;某些挥发性有机发合物被证明是致癌物或可疑致癌物。
环保指标2:甲醛含量。
现在国家实行的是强制性执行标准值≤100mg/kg。
甲醛本身毒性较高,对蛋白质有很强的凝固作用,能和核酸的氨基及羟基结合使其变性,能阻碍胃酶和胰酶的作用,因而会影响代谢机能,其蒸气对啮齿动物有致癌作用。
环保指标3:重金属含量。
重金属主要是指可溶性铅、镉、铬、汞等物质,某些重金属在一定浓度内是人体必需的微量元素,但进入人体的量超过人体所能耐受的限度后,即可造成严重的生理损害,引发多种疾病。
铅中毒对儿童更为严重,儿童对铅有特殊的易感性。
乳胶漆技术要求
乳胶漆技术要求 Prepared on 22 November 2020四、内墙涂料中有害物质限量1、范围本标准规定了室内装饰装修用墙面涂料中对人体有害物质容许限值的技术要求、试验方法、检验规则、包装标志、安全涂装及防护等内容。
本标准适用于室内装饰装修用水性墙面涂料。
本标准不适用于以有机物作为溶剂的内墙涂料。
2、技术要求1挥发性有机化合物（VOC）（g/L）≤2002游离甲醛（g/kg）≤3重金属（限色漆）(mg/kg)≤可溶性铅90可溶性镉75可溶性铬609涂料/油漆概述一.概要概述：按照以中国国家和当地相关规范和标准为基础，本技术文件和其它文件要求为增补条件，以及合同文件要求提供油漆和涂料。
如果中国国家和当地相关规范和标准与本技术要求条件出现矛盾，那么就以较高标准或条件执行。
国际同类参考标准达到或超过以上规定标准，也可以接受。
相关文件检查其它技术章节对规定的涂料的位置、范围和性质等方面的具体要求，其它章节中未能涉及的表面涂料处理参照本节。
参照标准概述：除非被本技术文件和合同文件要求，请遵照参照标准的使用条款和建议。
参照标准中出现的任何建议或意见，都应视为强制性要求。
如果参照标准、本技术文件或者内部自身之间发生冲突，应以更严格的标准或要求为准。
（1）.《建筑设计防火规范》GB50016（2）.《高层民用建筑设计防火规范》GB50045（3）.《建筑内部装修设计防火规范》GB50222（4）.《民用建筑设计通则》GB50352（5）.《办公建筑设计规范》JGJ67（6）.《建筑装饰装修工程质量验收规范》GB50210（7）.《建筑工程施工质量验收统一标准》GB50300（8）.《建筑工程质量检验评定标准》GBJ301（9）.《室内装饰装修材料内墙涂料中有害物质限量》GB18582（10）.《合成树脂乳液内墙涂料标准》GB/T9756（11）.《建筑涂料涂层试板的制备》JG/T23（12）.《合成树脂乳液砂壁状建筑涂料》JG/T24（13）.《外墙无机建筑涂料》JG/T26（14）.《建筑外墙用腻子》JG/T157（15）.《多彩内墙涂料》JG/T3003（16）.《健康型建筑内墙涂料》DB31/T15（17）.其它中华人民共和国国家和当地相关规范和标准、行业规范和标准以及以上文件的现行版本。
汽车车身油漆涂装检验标准及具体要求
********系列汽车车身涂装技术质量强制执行标准1主题内容与执行范围本标准规定了********汽车有限公司系列汽车车身油漆涂装检验的检验内容，技术要求，检验方法以及检验标准。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列各标准最新版本的可能性。
QC/T484 汽车油漆涂层GB 1728 涂膜，腻子干燥时间测定办法GB 1764 漆膜厚度测定方法GB 1743 漆膜光泽测定办法GB 1720 漆膜附着力测定办法GB 1723 漆料粘度测定办法3用语解释3.1车身油漆涂装质量车身油漆涂装质量是指为实现装饰、防护（防锈、仿蚀）、隔音、绝热和密封抗石击等，而涂装在表面上的油漆涂层的外观质量和内在质量，以及涂装工作质量和工程质量3.2漆后车身漆后车身是指油漆涂层涂装施工完成后的车身3.3油漆涂层缺陷用语光泽：漆膜表面镜面反射的强度色差（△E）：用数值表示车身颜色相对于标准颜色（以颜色标准件为基准）的差别。
桔皮：漆膜表面不光滑，有波浪纹理的外观桔子皮一样不平的表面。
油漆损伤：由于油漆表面受到摩擦或者碰撞引起的少量漆膜脱落。
发花：是指金属粉在漆膜中混乱排列流痕：喷涂在垂直面上的涂料向下流动，使漆面产生条痕的现象，轻微时叫流痕。
针孔：是指漆膜表面的像动物毛孔一样的小孔，通常在0.1mm左右。
颗粒：漆膜中间，上面或下面混入的灰粒，漆渣等凸突状异物。
絮状丝：是指奇妙上面或中间混入的长形弯形的纤维丝，绒毛等絮状的丝状异物（如絮状丝夹杂着油漆形成凸突状的漆渣，可视为漆面颗粒，按颗粒质量检验标准检验）。
砂纸纹：在面漆涂面上显示出的线条或圆圈的砂纸打磨纹。
钣金凹凸：在金属表面或底板上看得出来的局部凹凸。
缩孔：其外观像火山喷口一样的凹陷，有可能露出或不露出下面的漆层，通常直径为0.5～3mm。
划伤：漆膜完全固化后受外力等作用，产生的线状伤痕。
中华人民共和国汽车行业标准汽车油漆涂层QC-T484-1999

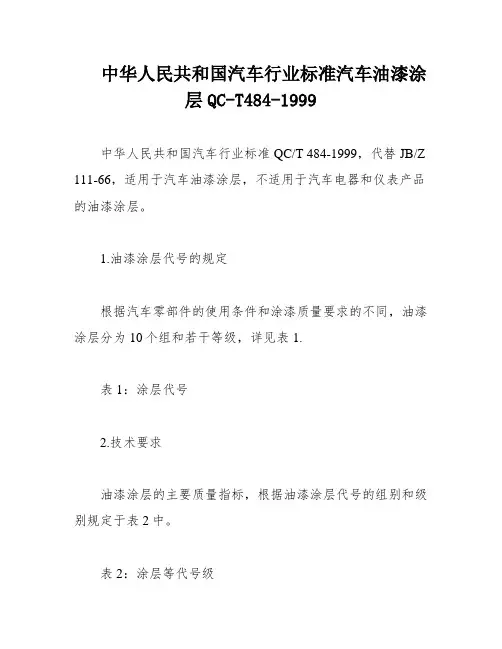

中华人民共和国汽车行业标准汽车油漆涂层QC-T484-1999中华人民共和国汽车行业标准QC/T 484-1999，代替JB/Z 111-66，适用于汽车油漆涂层，不适用于汽车电器和仪表产品的油漆涂层。
1.油漆涂层代号的规定根据汽车零部件的使用条件和涂漆质量要求的不同，油漆涂层分为10个组和若干等级，详见表1.表1：涂层代号2.技术要求油漆涂层的主要质量指标，根据油漆涂层代号的组别和级别规定于表2中。
表2：涂层等代号级涂层特性：属于优质、装饰保护性涂层，具有优良的耐候性、耐水性、装饰性和机械强度，适用于湿热带气候地区。
涂层的主要质量指标包括漆膜外观、光泽、涂层厚度和机械强度等。
用途举例：1.车身底板外表面和翼子板内表面，涂底漆后应涂防声、耐磨、绝热涂料（见TQ8丁），焊缝连接处应涂密封胶。
2.铝制品件，采用锌黄纯酚醛或环氧底漆。
3.车身内表面被覆盖的部分可以不喷面漆。
4.为提高车身的耐腐蚀性，对涂过漆的车身内腔及未涂上漆的结构内腔应进行喷涂防锈蜡处理。
以上技术要求适用于载货汽车驾驶室及覆盖件、大客车车厢、越野车、吉普车车身，以及上述总成使用的零件。
车车身涂装1.外观要求：涂层应平整光滑，无颗粒，光泽如镜，光亮度不低于90.2.涂层厚度：底漆层不少于20μm，中间涂层应在40～50μm之间（不包括腻子层），面漆层在60～80μm之间。
3.机械强度（不包括腻子层）：冲击强度不低于20kg·cm，弹性不超过10mm，硬度不低于0.6，附着力为1级。
4.耐候性：在广州海南岛地区曝晒两年或使用四年后，涂层仍应完整，不起泡、不粉化、不生锈、不开裂，允许失光率不超过30％和明显变色。
5.腐蚀性：①按照4.1.11 a）法盐雾试验700h合格。
②在长江以南地区使用五年（20万公里）不应产生穿孔腐蚀或因锈蚀产生结构损坏。
6.耐水性：在50℃的水中浸泡20个循环，允许变粗，但不应起泡。
7.耐碱性：按照4.1.8 b）法4h不发生糊化，允许轻微变色。
油漆技术指标

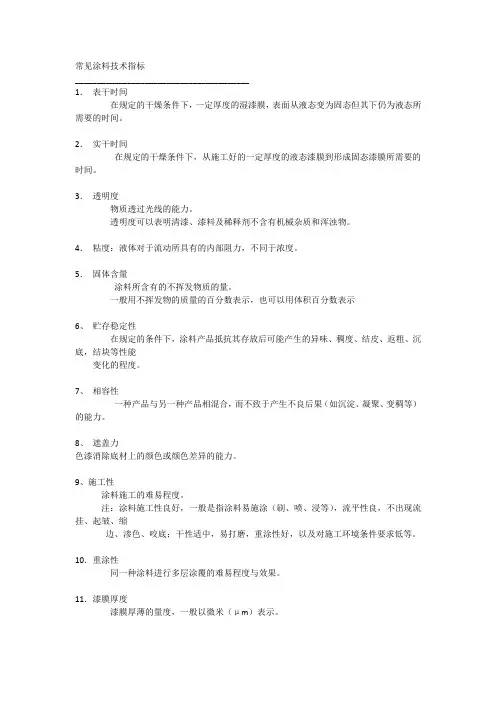

常见涂料技术指标________________________________________1．表干时间在规定的干燥条件下，一定厚度的湿漆膜，表面从液态变为固态但其下仍为液态所需要的时间。
2．实干时间在规定的干燥条件下，从施工好的一定厚度的液态漆膜到形成固态漆膜所需要的时间。
3．透明度物质透过光线的能力。
透明度可以表明清漆、漆料及稀释剂不含有机械杂质和浑浊物。
4．粘度：液体对于流动所具有的内部阻力，不同于浓度。
5．固体含量涂料所含有的不挥发物质的量。
一般用不挥发物的质量的百分数表示，也可以用体积百分数表示6、贮存稳定性在规定的条件下，涂料产品抵抗其存放后可能产生的异味、稠度、结皮、返粗、沉底，结块等性能变化的程度。
7、相容性一种产品与另一种产品相混合，而不致于产生不良后果（如沉淀、凝聚、变稠等）的能力。
8、遮盖力色漆消除底材上的颜色或颜色差异的能力。
9、施工性涂料施工的难易程度。
注：涂料施工性良好，一般是指涂料易施涂（刷、喷、浸等），流平性良，不出现流挂、起皱、缩边、渗色、咬底；干性适中，易打磨，重涂性好，以及对施工环境条件要求低等。
10．重涂性同一种涂料进行多层涂覆的难易程度与效果。
11．漆膜厚度漆膜厚薄的量度，一般以微米（μm）表示。
12．光泽表面的一种光学特性，以其反射光的能力来表示。
13．附着力漆膜与被涂面之间（通过物理和化学作用）结合的坚牢程度。
被涂面可以是裸底材也可以是涂漆底材。
14．硬度漆膜抵抗诸如碰撞、压陷、擦划等机械力作用的能力。
15．耐磨性漆膜对摩擦作用的抵抗能力。
16．打磨性漆膜或腻子层，经用浮石、砂纸等材料打磨（干磨或湿磨）后，产生平滑无光表面的难易程度。
17．耐黄变性漆膜在老化过程中出现的变黄倾向。
油漆检测标准
油漆检测标准油漆是一种常见的涂料，广泛应用于建筑、家具、汽车等领域。
然而，不合格的油漆可能会对人体健康和环境造成危害，因此有必要建立相应的油漆检测标准，以保障产品质量和用户安全。
首先，对油漆的成分进行检测是非常重要的。
油漆通常由颜料、溶剂、树脂和添加剂等组成，而这些成分的质量直接影响着油漆的性能和安全性。
因此，检测人员需要对油漆样品进行化学成分分析，确保其符合相关的标准和法规要求。
其次，油漆的物理性能也需要进行全面的检测。
这包括油漆的附着力、硬度、耐磨性、耐候性等指标的测试。
通过对这些物理性能的检测，可以评估油漆的耐久性和使用寿命，确保其在不同环境条件下能够正常使用并且不会出现脱落、开裂等问题。
另外，油漆的环境性能也是需要重点检测的内容之一。
这包括油漆的挥发性有机化合物（VOC）含量、重金属含量等环境污染物的检测。
高挥发性有机化合物的含量会对室内空气质量造成影响，而重金属的超标则可能对土壤和水体造成污染，因此需要对这些环境性能进行严格的检测。
此外，对油漆的色泽、光泽、均匀性等外观性能也需要进行检测。
这些外观性能的检测可以直观地评估油漆的质量，确保其符合用户的审美要求。
最后，对油漆的贮存稳定性和使用安全性也需要进行检测。
油漆在贮存过程中如果发生了变质、分层等现象，可能会影响其使用效果，甚至存在安全隐患。
因此，需要对油漆的贮存稳定性进行检测，以确保产品在贮存期间能够保持稳定的性能。
综上所述，油漆的检测标准涉及到化学成分、物理性能、环境性能、外观性能、贮存稳定性等多个方面。
通过对这些方面的全面检测，可以确保油漆产品的质量和安全性，为用户提供优质的产品和服务。
因此，建立科学、严格的油漆检测标准对于行业发展和用户权益保护具有重要意义。
油漆涂料质量技术指标
油漆涂料质量技术指标1.14.1 常用建筑油漆1. 1. 建筑常用油脂漆性能及适用范围见表1-135 。
建筑常用油脂漆性能及适用范围表1-135腔作势建筑常用树脂清漆性能及适用范围表1-1363. 建筑常用调合漆（不含油性调合漆）的性能及适用范围见表1-137 。
建筑常用调合漆（不含油性调合漆）性能及适用范围表1-1374. 建筑常用磁漆的性能及适用范围见表1-138 。
建筑常用磁漆性能及适用范围型号性能及适用范围表1-138名称续表1.14.2 建筑装饰涂料1. 合成树脂乳液内墙涂料的质量指标见表1-139 。
合成树脂乳液内墙涂料的质量指标表1-1392. 水溶性内墙涂料的质量指标见表1-140 。
3. 合成树脂乳液外墙涂料的质量指标见表1-141 。
水溶性内墙涂料的质量指标表1-140合成树脂乳液外墙涂料的质量表1-141 注：涂层耐温变性即为涂层耐冻融循环性。
4. 外墙无机建筑涂料的质量指标见表1-142 。
外墙无机建筑涂料的质量指标表1-142续表5. 溶剂型外墙涂料的质量指标见表1-143 。
溶剂型外墙涂料的质量指标表1-143项目在容器中的状态固体含量(%) 不小于细度( μ m)不大于施工性遮盖力( 白色及浅色) (g/ ㎡) 不大于颜色及外观指标搅拌均匀，无结块4545施工无困难140符合标准样板，在其色差范围内，表面项目耐水性(144h)耐碱性(24h)耐洗刷性( 次) 不小于耐沾污性(5 次循环)反射系数下降率(%) 不大于指标不起泡、不掉粉，允许轻微失光和变色不起泡、不掉粉，允许轻微失光和变色200015不起泡、不剥落、无平整干燥时间表干(h) 不大于2实干(h) 不大24于耐人工老化性(250h) 粉化( 级) 不大于变色( 级)不大于耐冻融循环性(10次)裂纹22不起泡、不剥落、无裂纹、无粉化6. 多彩内墙涂料的质量指标见表1-144 。
多彩内墙涂料的质量指标表1-144试验质量指标类别项目质量指标别在容器中的状态搅拌后呈均匀实干时间(h) 不大于24状态，涂膜外观与样本相比无明显粘度(25 ℃) KUB无结块差别法80～100耐水性[ 去离子水，(23不起泡，不掉粉，涂涂不挥发物含量(%)±2) ℃，96h]允许轻微失光和变料层不小于19耐碱性[ 饱和氢氧化色性性施工性钙溶液，(23 ±2) ℃]不起泡，不掉粉，能能贮存稳定性(0 ～喷涂无困难(48h)允许轻微失光和变30℃) ( 月)6色耐洗刷性( 次) 不小于3001.15 壁纸、胶粘剂1.15.1 聚氯乙烯壁纸1. 1. 壁纸的规格尺寸要求见表1-147 。
油漆涂料质量技术指标
油漆涂料质量技术指标油漆涂料的质量技术指标是衡量其质量好坏的重要标准。
下面将介绍一些常见的油漆涂料质量技术指标。
1.外观：油漆涂料应具有良好的外观，如光洁度、饱和度、均匀度等。
其表面不应有明显的流痕、气泡、颗粒、雾点等缺陷。
2.色彩稳定性：油漆涂料的色彩应能长时间保持不褪色，不掉色，不变黄。
3.遮盖力：油漆涂料的遮盖力是指涂料在涂层上的覆盖能力。
好的涂料应能迅速封闭底材，遮盖住下层颜色，并能提供足够的遮盖力，不会因为底材或颜色不同而出现透明感。
4.耐候性：油漆涂料应具有良好的耐候性，能够经受住各种自然环境的影响，如阳光照射、雨水冲击、温度变化等，不会因长时间使用而产生龟裂、剥落、变色等现象。
5.粘附力：油漆涂料应具有良好的粘附力，能够牢固地附着在底材表面上，不易剥离或脱落。
6.抗菌性：油漆涂料应具有一定的抗菌性，能够防止细菌、真菌等微生物的生长繁殖，从而起到保护涂层和保护人体健康的作用。
7.硬度：油漆涂料应具有一定的硬度，能够抵抗划痕、撞击等日常使用中的外力作用，保持涂层的完好。
8.干燥时间：油漆涂料应具有适当的干燥时间，干燥时间过长会增加工期，干燥时间过短则会影响涂层的质量。
9.溶剂含量：油漆涂料中含有的溶剂应符合相关标准，溶剂含量过高会对环境造成污染，溶剂含量过低则会影响涂料的流动性和施工性能。
10.有害物质含量：油漆涂料中含有的有害物质应符合相关标准，如重金属含量、挥发性有机物（VOC）含量等，以确保涂料对人体和环境的安全。
这些是油漆涂料常见的质量技术指标，不同类型、用途的油漆涂料可能有不同的要求。
为了确保使用安全和涂层质量，选择符合标准的油漆涂料以及正确的施工方法都是至关重要的。
2023修正版油漆喷涂工艺质量控制标准[1]
油漆喷涂工艺质量控制标准油漆喷涂工艺质量控制标准引言油漆喷涂是一种常见的表面处理方法，广泛应用于家具、汽车、建筑等各个领域。
为了确保油漆喷涂工艺的质量，需要制定标准来进行质量控制。
本文将介绍油漆喷涂工艺的质量控制标准，包括表面准备、涂装工艺、涂料选择和质量检验等方面。
1. 表面准备为了确保油漆的附着力和涂层的质量，对表面的准备十分重要。
以下是表面准备的标准：- 清洁度：表面应干净、无灰尘、油脂等污染物。
- 平整度：表面应平整，无凹凸不平的地方。
- 粗糙度：表面粗糙度应符合涂料厂家规定的要求。
2. 涂装工艺油漆喷涂工艺包括底涂、中涂和面涂等步骤。
以下是涂装工艺的标准：- 喷涂设备：喷枪、喷嘴等喷涂设备应符合要求，喷涂设备的调试和维护应定期进行。
- 喷涂厚度：涂装厚度应符合设计要求，需定期进行涂层厚度的测量。
- 喷涂均匀性：涂层应均匀、无滴流、鱼鳞状等缺陷。
- 喷涂速度：喷涂速度应适中，避免过快或过慢导致涂料流挂、鱼眼等问题。
3. 涂料选择涂料的选择对于油漆喷涂工艺的质量控制至关重要。
以下是涂料选择的标准：- 质量标准：涂料应符合国家相关质量标准或行业标准。
- 适用性：涂料应符合工件表面状态、环境要求等特殊要求。
- 技术指标：涂料的干燥时间、附着力、硬度等技术指标应达到要求。
4. 质量检验质量检验是确保油漆喷涂工艺质量的重要环节。
以下是质量检验的标准：- 外观检验：检查涂层是否均匀、有无鱼眼、流挂、刷破等问题。
- 膜厚检测：使用测膜仪等工具对涂层厚度进行检测。
- 附着力检验：采用划格法、胶带法等方法对涂层的附着力进行检验。
- 总检验：对喷涂工艺的各个环节进行全面的检查和评估，确保质量符合标准。
结论油漆喷涂工艺质量控制标准的制定对于确保产品的质量、延长使用寿命具有重要意义。
通过表面准备、涂装工艺、涂料选择和质量检验等方面的标准，可以实现油漆喷涂工艺的规范化和标准化管理，提高产品的质量和市场竞争力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表 1-141
表 1-142 质 量 指 标
常温稳定性 [ (23±2)℃，6 可搅拌，无凝聚，生霉现象 无结块、凝聚、生霉现象 无结块、凝聚、破乳现象 次 ] 涂料粘度(s) 续表 项 涂料遮盖力(g/㎡) 目 A 不大于 B A 涂料干燥时间(h) 不大于 B 涂层耐洗刷性(1000 次) 涂层耐水性(500h) 涂层耐碱性(300h) 涂层耐冻融循环性(10 次) 1 不露底 无起泡、软化、剥落现象，无明显变色 无起泡、软化、剥落现象，无明显变色 无起泡、剥落、裂纹、粉化现象 320 2 质 量 指 标 350 ISO 杯 40～70
名
称
型 号 T03-1
性 能 及 适 用 范 围 干燥性能好，漆膜较硬，有光，有一定的耐水性能。可作室内外一
各色酯胶调合漆 各色酯胶平光调合
般金属、木质物、装修及建筑物表面的涂装 平光，光泽柔和，色彩鲜明，能耐水洗。可作室内墙面、墙裙涂饰 T03-2 漆 各色酯胶半光调合 T03-4 漆 各色钙酯调合漆 T03-3 之用，但不能用于室外 常温干燥，耐候性比酯胶调合漆好。可作室内外一般金属、木质物 各色醇酸调合漆 C03-1 件、装修及建筑物表面的涂装 与一般调合漆相同，光泽、附着力均好。可作室内木材、砖墙、水 各色多烯调合漆 X03-1 泥砂浆金属表面涂装之用，但不能用于室外 续表 之用，亦可作室内墙面、墙裙涂装之用 漆膜平整光滑，干燥快速，但耐候性差。可作室内木材、金属涂饰 之用 半光，价廉，施工方便。可作室内木材、金属表面要求半光的涂饰
涂层无裂纹、剥落及明显变形 10 次涂层无粉化、 开裂、 剥落、
涂层耐温变性
－
起鼓，与标准板相比，允许颜 色轻微变化
耐沾污性 粘结强度 (MPa) 标准状态 浸水后
－ ≥0.70 － －
5 次循环试验后≤2 级
≥0.50 500h 涂层无开裂、 起鼓、 剥落，
耐人工老化性
粉化 0 级，变色≤1 级
合成树脂乳液外墙涂料的质量 注：涂层耐温变性即为涂层耐冻融循环性。 4.外墙无机建筑涂料的质量指标见表 1-142。 外墙无机建筑涂料的质量指标 项 涂料 个月] 热稳定性 [ (50±2)℃，3d ] 贮存稳定性 低温稳定性 [ (-5±1)℃，3 目
1.14.2 建筑装饰涂料 1.合成树脂乳液内墙涂料的质量指标见表 1-139。
合成树脂乳液内墙涂料的质量指标 质 量 指 标 项 目 一 等 品 合 格 品 项 目
表 1-139 质 量 指 标 合 格 一 等 品 品
搅拌混合后无硬块，呈均匀 在容器中状态 状态 对比率(白色和浅色) 0.93 不小于 施工性 刷涂二道无障碍 耐碱性(24h) 涂膜外观 干燥时间(h)不 2 大于 涂料耐冻融性 不变质 涂膜外观正常 耐洗刷性(次) 300 不小于 100 无异常 0.90
漆膜坚牢，附着力好，具有良好的耐潮和防腐性能。适用于地下管道、 清漆(分 装) 虫胶清漆 T01-18 (泡立水) 不宜在受潮和受热影响的物件上应用 常温下燥，与 S06-2、S07-1、S04-4 配套使用。具有优良的耐腐蚀性能 S01-2 聚氨酯清 用 漆(分装) 漆膜坚硬光亮，耐水、耐油、耐碱、耐磨性均好。可作运动场地板、防 S01-5 中的油漆面层之 干燥快，涂刷方便，漆膜均匀有光泽，耐烫性差。适用于木器罩光，但 H01-4 贮槽及须抗水、抗腐的金属、混凝土表面的涂饰
油漆涂料质量技术指标 1.14.1 1. 1. 名 常用建筑油漆 建筑常用油脂漆性能及适用范围见表 1-135。 建筑常用油脂漆性能及适用范围 称 型 号 性 能 及 适 用 范 围 比未经熬炼的植物油干燥快，但漆膜柔软，易发粘。主要用于调 合厚漆和红丹防锈漆，也可单独作涂刷物体表面或木材面打底之 用 续表 名 称 型 号 性 能 及 适 用 范 围 同其他清油比较，光泽大，干燥快，耐磨，耐水，漆膜坚韧，保光性 清油 Y00-7 (光油) 子供填嵌用 干燥性能比一般植物油快，和一般清油比较，光泽高，粘度大。专供 聚合清油 Y00-8 施工单位在现场自配油性腻子用 漆膜较软， 是最低级的油性漆料。 适用于涂复一般要求不高的建筑工 各色厚漆 Y02-1 程或水管接头处，亦可选作木质物件打底之用 漆膜较软，但遮盖力比其他厚漆好。不易粉化，耐候性比白厚漆 锌白厚漆 Y02-2 (Y02-13)好。适用于有特殊要求的金属、木材部件表面的涂饰，亦可 作为打底材料 各色油性无光 Y03-2 调合漆 各色油性调合 Y03-1 漆 各色油性调合 Y85-1 漆 耐候性比一般调合漆强，不易粉化，涂刷性好，有一定的防锈能力。 锌灰油性防锈 Y53-5 漆 漆之用 红丹油性防锈 Y53-1 漆 物件表面防锈打底之用，但不能用于铝板、锌板及其制品等 防锈性、 涂刷性均较好， 但漆膜软， 干燥慢。 主要作室内外钢铁结构、 可用于涂装已涂过铁红或其他防锈漆的钢铁物件表面上， 作为防锈面 遮盖力好，着色力强，色彩鲜艳。可作各种油基漆调配颜色之用 材、建筑物表面涂装之用 窗、构配件涂装之用，但绝不宜用于室外 耐候性比酯胶调和漆好，但干燥时间较长。可作室内外一般金属、木 漆膜较耐久，可用水擦洗，色彩柔和。适用建筑物室内各种墙壁、门 与耐候性相近。 选用时应注意这些特点， 亦可与体质颜料混合制成腻
表 1-140 质 量 指 标 Ⅱ 类
无结块、沉淀和絮凝 30～75(用涂－4 粘度计测定) ≤100 ≤300 ≥80(白色涂料) 平整，色泽均匀 100 无脱落、起泡和皱皮 ≤1
质 量 指 标 项 目 N 型(内用) 容器中状态 施工性 涂料低温贮存稳定性 涂料热贮存稳定性 初期干燥抗裂性 干燥时间 (表干) (h) W 型(外用) 搅拌后无结块，呈均匀状态 喷涂无困难 3 次试验后，无结块、凝聚及组成物的变化 1 个月试验后，无结块、霉变、凝聚及组成物的变化 无裂纹 ≤4 96h 涂层无起鼓、开裂、剥落，与 耐水性 － 未浸泡部分相比，允许颜色轻微 变化 48h 涂层无起鼓、开裂、剥落， 96h 涂层无起鼓、开裂、剥落，与 耐碱性 与未浸泡部分相比，允许颜色 轻微变化 耐冲击性 未浸泡部分相比，允许颜色轻微 变化
涂层粘结强度(MPa) 涂层耐沾污性 (%)
不小于 A 不大于 B (800h) A
0.49 35 25 无起泡、剥落、裂纹 0 级，粉化、变色 1 级
涂层耐老化性 无起泡、剥落、裂纹 0 级，粉化、变色 1 (500h) B 级 5.溶剂型外墙涂料的质量指标见表 1-143。 溶剂型外墙涂料的质量指标 项 目 指 标 项 目 表 1-143 指 标
2.水溶性内墙涂料的质量指标见表 1-140。 3.合成树脂乳液外墙涂料的质量指标见表 1-141。 水溶性内墙涂料的质量指标 产 品 分 类 项 目 Ⅰ 类 容器中状态 粘度(s) 细度(μm) Ⅰ类：用于涂刷浴室、 遮盖力(g/㎡) 厨房内墙 白度(%) Ⅱ类：用于涂刷建筑物 涂膜外观 浴室、厨房以外的室内 附着力(%) 墙面 耐水性 耐干擦性(级) 耐洗刷性(次) ≥300
搅拌均匀，无结块 在容器中的状态 45 固体含量(%)不小于 45 细度(μm)不大于 施工无困难 施工性 遮盖力(白色及浅色) 140 (g/㎡)不大于 耐沾污性 (5 次循环) 符合标准样板，在 颜色及外观 其色差范围内， 表面 平整 表干(h)不大 干燥时 间 于 实干(h)不大 于 2 24 大于 耐人工老化性 (250h) 粉化 (级) 不大于 变色 (级) 不大于 耐冻融循环性 (10 次) 反射系数下降率(%)不 15 耐洗刷性 (次) 不小于 耐碱性 (24h) 耐水性 (144h) 许
表 1-135
Y00-1 清油 Y00-2 (鱼油) Y00-3
铁红油性防锈 Y53-2 漆 红丹油性防锈 Y53-6 漆(分装) 2.建筑常用树脂清漆性能及适用范围见表 1-136。 名 称 型 号 性 能 及 适 用 范 围 漆膜光亮，耐水性较好，有一定的耐候性，但次于酚醛清漆。可 酯胶清漆(清凡立 T01-1 水) 用 F01-1 漆膜光亮，坚硬耐水，干燥较快，但较脆易泛黄。可作木器家具 酚醛清漆 F01-2 罩光及不常被碰撞的木质构配件表面涂饰之用 F01-14 C01-1 醇酸清漆 C01-7 磁漆罩光之用 硝基外用清漆 Q01-1 (腊克) 硝基内用清漆 Q01-15 (腊克) 硝基木器清漆 Q22-1 可用作高级木器、木装修等的涂装 具涂饰之用，亦可作内有硝基磁漆罩光之用 漆膜光泽好、硬度高，可用砂蜡、光蜡打磨上光，耐候性较差。 属表面涂饰之用，亦可作外用硝基磁漆罩光之用 漆膜干燥快，有较好的光泽。可作室内木构配件、金属及木器家 有良好的光泽与耐久性。可作木器家具、室内外木质构配件、金 附着力、耐久性均较酯胶清漆及酚醛清漆好，但耐水性次于酚醛 清漆。能自然干燥。可用于喷刷室内餐金属、木材表面及作醇酸 作木质门窗、墙裙、隔板、隔墙及木器家具、金属等表面涂装之 点(使用量：200～240g/㎡) 性能、用途均与 Y53-1 同，但由于分罐包装，故无红丹沉底结块的缺
3.建筑常用调合漆(不含油性调合漆)的性能及适用范围见表 1-137。 建筑常用调合漆(不含油性调合漆)性能及适用范围 4.建筑常用磁漆的性能及适用范围见表 1-138。 建筑常用磁漆性能及适用范围 名 称 型 号 性 能 及 适 用 范 围
表 1-137 表 1-138
漆膜光亮坚韧，有一定的耐水性，对金属附着力好，光泽和干性都 各色酯胶磁漆 T04-1 比 T03-1 调合漆好。可作室内木材、金属表面及家具、门窗涂装之 用，但不宜用于室外 白、浅色酯胶磁 T04-2 漆 但耐候性较酚醛磁漆差。可作室内外木材、金属表面涂饰之用 续表 名 称 各色酚醋磁漆 各色酚醛无光 F04-9 磁漆 各色酚醛半光 F04-10 磁漆 各色纯酚醛磁 F04--11 漆 各色醇酸磁漆 C04-2 适于室外使用。最宜作金属表面涂装之用，木材表面亦可使用 户外耐久性、附着力均比 C04-2 醇酸磁漆好，但干燥时期较长。 各色醇酸磁漆 C04-42 可作室外钢铁表面涂饰之用，亦可用于室内 漆膜平整无光，常温干燥(100℃以下时)，耐久性比酚醛无光磁漆 各色醇酸无光 C04-43 磁漆 铁表面涂饰之用 各色硝基内用 漆膜光泽，耐候性不好，只能作室内木材、金属表面涂饰之用， 磁漆(工业喷 漆) 各色环氧硝基 H04-2 磁漆 燥。可作金属表面耐腐涂层之用 漆膜坚固，耐候性较一般硝基外用磁漆好，耐油性亦好，常温干 Q04-3 不能用于室外，否则油漆表面易于粉化开裂 好，比 C04-2 醇酸磁漆差，但耐水性比它好。可作要求无光的钢 可作要求防潮或干湿交替处的木材、金属表面涂饰之用 光泽及机械强度均好，耐候性比调合漆及酚醛漆好，能常温干燥， 金属表面涂装之用 漆膜坚韧，常温干，耐水性、耐候性、耐化学性均比 F04-1 强。 金属表面要求无光涂饰时涂装之用 性能同上，但耐候性比醇酸半光磁漆差。可作要求半光的木材、 型 号 F04-1 差。可作一般木质、金属表面涂装之用 常温干燥，附着力强，但耐候性比醇酸无光磁漆差。可作木材、 性 能 及 适 用 范 围 色彩鲜艳，光泽好，常温干燥，附着力强，但耐候性较醇酸磁漆 漆膜坚韧，光泽好，不易泛黄，附着力强。质量与酚醛磁漆相当，
