风机盘管的选择
风机盘管接管管径
风机盘管接管管径1. 简介风机盘管是一种常见的空调系统设备，用于将冷热空气通过水或蒸汽传递到室内或室外。
风机盘管的接管管径是指连接风机盘管与其他系统组件的管道直径。
正确选择和设计接管管径对于风机盘管系统的运行效果至关重要。
2. 接管管径的选择原则在选择合适的接管管径时，需要考虑以下几个因素：2.1 空气流量首先需要确定所需传输的空气流量。
根据房间大小、使用用途和人员数量等因素，计算出所需的空气流量。
通常情况下，较大的房间或需要更多冷热空气的场所需要较大直径的接管。
2.2 风速限制根据风机盘管的设计参数，确定最大允许风速。
过高或过低的风速都会影响系统性能和舒适度。
通过计算所需空气流量和允许风速之间的关系，可以得出合适的接管直径范围。
2.3 压力损失在长距离输送空气时，管道会产生一定的阻力和压力损失。
这些压力损失需要考虑在内，以确保系统正常运行。
根据所需空气流量、管道长度和管道材料等因素，计算出压力损失，并选择合适的接管直径以降低压力损失。
2.4 噪音控制过高的流速会产生噪音，影响室内环境的舒适度。
在选择接管管径时，需要综合考虑噪音控制因素。
通常情况下，较大直径的接管可以降低噪音水平。
3. 接管管径计算方法确定了选择接管管径的原则后，可以使用以下方法进行计算：3.1 等速度法等速度法是最常用的一种计算方法。
首先根据所需空气流量和风速限制确定初始接管直径范围。
然后根据所选直径范围内的不同尺寸进行计算，并比较其压力损失和噪音水平，选择最合适的直径。
3.2 风动力学法风动力学法是一种更为精确的计算方法，考虑了风机盘管系统的特性和风阻力。
通过数值模拟分析，可以得出最佳的接管直径。
这种方法需要较为复杂的计算和专业软件支持。
4. 接管管径设计与实施确定了合适的接管直径后，需要进行详细的设计和实施工作：4.1 管道布局设计根据建筑结构和空调系统布局，设计合理的管道布局。
确保管道路径短、流线顺畅，减少压力损失和噪音。
42ct风机盘管参数
42ct风机盘管参数
42ct风机盘管是一种用于空调系统的设备，其参数通常包括以下几个方面：
1. 尺寸参数，包括整体尺寸、进风口尺寸、出风口尺寸等，这些参数通常与安装和空间布局有关，需要根据具体情况选择合适的尺寸。
2. 风量参数，包括风机盘管的最大风量、最小风量、空气流速等，这些参数影响着风机盘管的通风效果和适用范围。
3. 制冷/制热参数，包括制冷量和制热量，制冷量通常以千瓦（kW）为单位，制热量通常以千卡（kcal）或千瓦（kW）为单位，这些参数是评价风机盘管制冷制热能力的重要指标。
4. 噪音参数，包括标称风量下的噪音值、最大工作噪音值等，这些参数对于室内舒适度和环境影响有重要意义。
5. 额定功率参数，包括风机盘管的额定功率、额定电流等，这些参数与设备的电气特性相关，需要在安装和使用时进行合理的电
气设计和配电。
6. 其他参数，还包括风机盘管的工作压力、适用温度范围、防腐蚀等级、材质、重量等其他技术参数。
综上所述，42ct风机盘管的参数涵盖了尺寸、风量、制冷/制热能力、噪音、额定功率以及其他技术参数，这些参数对于选择、安装和使用风机盘管都具有重要的参考价值。
在实际使用中，用户应该根据自己的具体需求和现场情况，综合考虑这些参数，选择合适的42ct风机盘管产品。

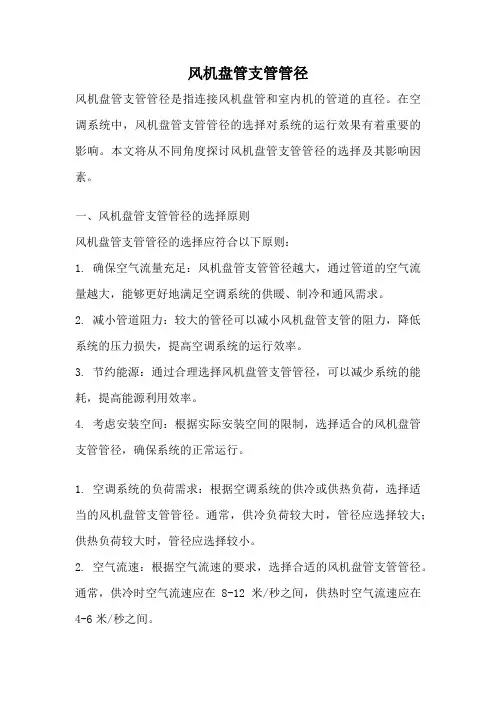

风机盘管支管管径
风机盘管支管管径风机盘管支管管径是指连接风机盘管和室内机的管道的直径。
在空调系统中，风机盘管支管管径的选择对系统的运行效果有着重要的影响。
本文将从不同角度探讨风机盘管支管管径的选择及其影响因素。
一、风机盘管支管管径的选择原则风机盘管支管管径的选择应符合以下原则：1. 确保空气流量充足：风机盘管支管管径越大，通过管道的空气流量越大，能够更好地满足空调系统的供暖、制冷和通风需求。
2. 减小管道阻力：较大的管径可以减小风机盘管支管的阻力，降低系统的压力损失，提高空调系统的运行效率。
3. 节约能源：通过合理选择风机盘管支管管径，可以减少系统的能耗，提高能源利用效率。
4. 考虑安装空间：根据实际安装空间的限制，选择适合的风机盘管支管管径，确保系统的正常运行。
1. 空调系统的负荷需求：根据空调系统的供冷或供热负荷，选择适当的风机盘管支管管径。
通常，供冷负荷较大时，管径应选择较大；供热负荷较大时，管径应选择较小。
2. 空气流速：根据空气流速的要求，选择合适的风机盘管支管管径。
通常，供冷时空气流速应在8-12米/秒之间，供热时空气流速应在4-6米/秒之间。
3. 风机盘管支管长度：支管的长度对管径的选择也有一定影响。
支管越长，管径应选择较大，以保证空气流量的充足。
4. 管道材质：不同材质的管道对流量和阻力的影响不同。
例如，塑料管道的阻力较大，相同流量下，管径应选择较大；而金属管道的阻力较小，相同流量下，管径可以选择较小。
5. 空调系统的布局：考虑到空调系统的布局，选择合适的管径，使管道布局更合理、更美观。
三、风机盘管支管管径的选择方法根据以上原则和影响因素，可以采用经验公式或计算方法来选择风机盘管支管管径。
其中，比较常用的方法有：1. 经验公式法：根据空调系统的负荷需求和空气流速要求，参考经验公式来选择合适的管径。
例如，对于供冷系统，可以选择管径为DN（mm）=0.5×Q（m³/h）/V（m/s），其中Q为负荷需求，V为空气流速。
风机盘管选型原则
风机盘管选型原则1. 引言风机盘管是一种常见的中央空调系统中的组件，主要负责空气循环和调节室内温度。
在选择风机盘管时，需要考虑多个因素，包括制冷/制热能力、空气流量、噪音水平等。
本文将介绍风机盘管的选型原则，帮助读者了解如何选择适合的风机盘管。
2. 制冷/制热能力制冷/制热能力是选择风机盘管时最重要的考虑因素之一。
它直接影响到盘管的冷却或加热效果。
通常，制冷/制热能力通过单位时间内传热或制冷能力来衡量，单位为千瓦（KW）。
在选择风机盘管时，需要根据所需的制冷/制热能力来确定适当的型号。
3. 空气流量空气流量是指单位时间内通过风机盘管的空气量，通常以立方米/小时（m³/h）来衡量。
选择适当的空气流量是确保空气循环良好和室内均匀供暖的关键。
低空气流量可能导致室内温度不均匀，而高空气流量则可能导致能耗过高。
因此，在选型时需要根据房间的大小和所需的空气流动量考虑适当的风机盘管型号。
4. 噪音水平噪音水平是选择风机盘管时需考虑的重要因素之一。
盘管的噪音主要来自于风机和制冷系统的运行。
过高的噪音可能对居住者的生活和休息造成干扰。
因此，在选择盘管时应注意其噪音水平。
通常，制造商会提供噪音等级指标，如分贝（dB）。
建议选择噪音水平较低的风机盘管，以提供更舒适的室内环境。
5. 能效比能效比是一个衡量设备能效的指标，通常用制冷/制热能力和耗电量之比来表示。
能效比越高，设备的能效就越好。
在选择盘管时，可以参考其能效比来评估其能源消耗情况。
此外，一些盘管可能具有额外的能效改进功能，如能耗监测和自动调节等。
这些功能可以帮助用户更好地管理能源消耗和降低运营成本。
6. 适用场景不同的风机盘管适用于不同的场景。
例如，一些盘管适合于办公室或商业建筑，而其他盘管则更适合于住宅使用。
在选择盘管时，需要考虑场景的具体要求，包括空调需求，空间限制和使用环境等。
因此，在选型前，建议与专业人员协商，以确保选择的盘管完全符合特定场景的需求。
风机盘管的铜管型号和规格
风机盘管的铜管型号和规格全文共四篇示例，供读者参考第一篇示例：风机盘管是一种常见的空调系统组件，用于将冷热气体传递到室内或室外。
其中的铜管是起到连接和导热的关键部件，不同的铜管型号和规格会对盘管的性能和使用寿命产生影响。
本文将介绍一些常见的风机盘管铜管型号和规格，帮助您在选择和使用风机盘管时更加了解。
1. 直径：风机盘管的铜管直径通常有6mm、8mm、10mm、12mm、16mm等不同规格，直径越大则可以承载更大的压力和流量，一般而言直径大于10mm的铜管适用于中大型空调系统。
2. 壁厚：铜管的壁厚在选择时需要根据系统的压力和温度来确定，一般而言壁厚越厚则可以承受更大的压力和温度，避免管道破裂或漏水。
3. 长度：风机盘管铜管的长度通常有6米、3米、2米等不同规格，根据安装空间和使用需求来选择合适的长度，避免浪费或者不足。
4. 强度：风机盘管铜管的强度主要指其抗压能力和耐腐蚀能力，一般而言高强度和耐腐蚀的铜管可以延长盘管的使用寿命，减少维护和更换的频率。
5. 焊接：在安装和连接铜管时需要进行焊接处理，一般而言常用的焊接方法有气焊、电焊、激光焊等，选择合适的焊接方法可以确保连接牢固和密封性好。
6. 表面处理：铜管的表面处理一般有镀锌、喷漆、喷涂等不同方法，可以提高铜管的耐腐蚀能力和美观度，同时也可以减少维护和清洁的频率。
7. 其他：在选择风机盘管铜管时还需要考虑系统的环境条件、使用要求、预算和品牌信誉等因素，选择适合自己的铜管型号和规格可以提高系统的稳定性和效率。
风机盘管铜管的型号和规格对系统的性能和使用寿命有着直接影响，选择合适的铜管可以提高系统的效率和稳定性，延长盘管的使用寿命，减少维护和更换的频率。
希望本文可以帮助您更加了解风机盘管铜管的选择和使用，确保系统的正常运行和性能表现。
第二篇示例：风机盘管是一种常见的暖通设备，通常由铜管和铝片组成。
铜管是风机盘管中至关重要的组成部分之一，其型号和规格不仅影响到风机盘管的性能和耐用性，也关系到整个暖通系统的正常运行。
风机盘管方案
风机盘管方案1. 引言风机盘管是一种常见的空调系统，通常用于商业和办公建筑中。
它通过空气循环和水循环，提供冷暖风，实现空调调节和舒适环境。
本文将介绍风机盘管的基本原理、设计要点和适用场景，以帮助读者更好地了解和应用风机盘管系统。
2. 风机盘管的基本原理风机盘管系统由风机、盘管和控制系统组成。
其基本工作原理是通过风机将室内空气引入盘管内，经过冷却或加热处理后，再通过风机将处理后的空气送回室内。
盘管可以根据需要进行冷却或加热，使用水循环进行能量传递。
控制系统则负责监测和调节系统的温度、湿度和风速等参数，以实现舒适的室内环境。
3. 风机盘管的设计要点3.1. 风机选择在设计风机盘管系统时，需要选择适合空调负荷的风机。
风机的选型应考虑室内空间大小、风扇效率、噪音产生和废气排放等因素。
根据需要，可以选择离心风机、轴流风机或混流风机。
3.2. 盘管选择盘管是风机盘管系统中的关键组件。
根据需要，可以选择冷却盘管、加热盘管或冷暖两用盘管。
同时，需要考虑盘管的材质、换热效率和防腐蚀性能。
常见的盘管材料有铝合金、不锈钢和镀锌钢等。
3.3. 控制系统设计控制系统对风机盘管系统的运行和调节起着重要作用。
设计控制系统时，需要考虑温度、湿度、风速和空气质量等参数的监测和调节。
可以选用温度传感器、湿度传感器和CO2传感器等设备，并结合自动控制系统实现智能化的调节和运行。
3.4. 管道布局和维护在风机盘管系统的设计中，管道布局需要合理安排，以保证空气流动的顺畅和热量传递的高效性。
同时，需要对风机和盘管进行定期维护和清洁，以确保系统的正常运行和长寿命。
4. 风机盘管的适用场景风机盘管系统适用于各种商业和办公建筑场所，如写字楼、购物中心、酒店和会议中心等。
其优势在于灵活性强、节能高效、安装方便和成本较低。
同时，风机盘管系统还可作为中央空调系统或局部空调系统的部分解决方案。
5. 结论风机盘管是一种常用的空调系统，通过风机、盘管和控制系统的配合工作，实现了舒适的室内环境调节。
风机盘管选型
风机盘管选型与布局简析案例我曾经看到一篇设计说明.是美国的,人家的设备选型可以说是真的很精确,与冷负荷计算一样,而且使用了十几年后测试也没大的饿变化,相差不到5%(保养技术与国内相似).而国内的基本上都是选型时选的很大，而过了五六年后。
效率就开始下降。
这也是没办法的事。
有新风注入：(处理过)由已知房间新风量,算出新风负荷。
再拿房间的总负荷减去新风负荷,得出房间的负荷。
再由已知空气设计参数.算出空气质量新风量，再依据新风量和房间负荷选型,最后选出设备型号.(没处理过的)设备负荷为新风负荷(由新风量算出)加房间负荷无新风注入：根据空气设计参数和房间负荷,直接算出空气质量新风量，再依据新风量和房间负荷选型,最后选出设备型号。
若有未经处理的新风送入则，盘管冷量应是房间冷负荷+新风负荷若有经处理的新风送入(处理到室内点),盘管冷量就是房间冷负荷注意：。
若有经处理的新风送入(处理到室内点）,盘管冷量为房间冷负荷减去新风负荷摘要:本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局,着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。
关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善,空调系统也越来越广泛地深人到日常生活中。
如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用,其主要优点如下：一、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求,房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
风机盘管选型与安装注意事项
一、风机盘管如何选型风机盘管有两个主要参数：制冷（热）量和送风量，因此选择的方法有两种：一、根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。
利用循环风量对应风机盘管高、中速风量，即可确定风机盘管型号。
二、根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值，利用房间冷负荷对应风机盘管的制冷量即可确定风机盘管型号。
二、风机盘管的选型注意事项1、冷量冷量不足是目前用户投诉最多的一个问题。
造成这种问题的原因主要是很多企业没有自己的测试手段，样本上的参数也是从其它厂家抄袭,自己生产的盘管热工性能又较差（主要是由翅片形式、胀管质量、生产工艺等造成）。
因此建议在进行项目考察时应注意该厂家的测试设施与手段，很难想象一个没有自己测试装置的厂家能产生出好产品来。
2、风量如何考虑盘管的风量是一个问题。
国内市场上多数厂家的盘管都只有一种三排管，也有厂家提供二排管的盘管。
实际上，对于大多数民用建筑空调系统而言选择二排管的盘管更为有利（对高湿度场合例外）。
这是因为二排管的产品在同样冷量下风量较大，这将增大空调房间的换气次数,有利于提高空调精度及舒适性。
同样冷量下，采用小温差、大风量送风，会取得比大温差、小风量送风更佳的空调效果。
3、外余压目前国家标准规定风机盘管的风量、冷量及噪声等参数的测试均是在机外静压为O的条件下进行。
而实际使用中盘管出风口前往往要接一小段风管及出风百叶，有的工程中还设有回风箱，因此在实际使用中会发现盘管的实际风量要小于其名义风量，这样的后果就是房间风量减小，送风温差增大，空调的舒适性下降。
有的设计人员为避免这种情况就在选型时按盘管的中档风量选取，以避免风量不足，但却增大工程的初投资。
因而建议在国内测试标准尚未改变的情况下，盘管选型时应该优先选择有余压（一般应为10-15Pa）的机组。
4、噪音这是目前国内产品与国外产品差距较大的一个地方，也是目前盘管因质量问题而被投诉的一个要点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机盘管的选择
一般来说，根据显热负荷、全热负荷并在校核风量之后所选择的风机盘管更适合空调房间的实际需要。
选择风机盘管时应注意下列事项:
1)从实际使用情况来看，国产风机盘管的实际工况风量往往比名义工况（名牌参数工况）风量小20%～30%。
暗装机组由于加装进、回风隔栅、过滤网、短风管等使空气流动阻力增大，实际风量下降幅度更大些，所以选择时可参照中速档参数选择，但就不再考虑安全系数了。
按高速档选也是可以的，但应该考虑积尘，结垢等的修正系数。
2)目前国内许多厂家生产2排管,3排管和4排管机组。
为提高空调效果，选用的风机盘管最好是大风量、小焓差的2排管机组，但是2排管机组焓差小、除湿能力较差，因此在一些高湿负荷的场合宜采用大焓差的3排管和4排管机组。
风盘的承压能力有1.0MPa 、1.6MPa 的，最高有2.1MPa ，所选风盘的承压能力应大于系统的最大工作压力。
3)低嗓声和大风最是很难同时满足的，国内生产的一些低噪声机组往往都是以降低风量为代价来实现的；而单一的低噪声不能反映机组的综合性能，因此选用机组时不宜片面追求低噪声。
4）选用风机盘管时，应进行设计工况和名义工况修正一般按夏季负荷选用风机盘管，冬季校核所选风机盘管的实际（设计工况）供热量是否满足要求。
步骤如下：
采用风机盘管设计工况焓差与标准工况（名义工况）焓差的比值m 进行修，计算风机盘管的实际制冷量（你的设计工况），再根据实际制冷量选择风机盘管。
Q=Q H （△i m /△i H ）
式中：Q ——风机盘管（你的设计工况）实际制冷量，W ；
Q H ——风机盘管标准工况（名义工况）下额定制冷量，W ； △i m ——风机盘管实际（你的设计工况）空气处理焓差，W/kg ；
△i h ——风机盘管标准工况（名义工况）下空气处理焓差，W/kg ； 设计工况与名义工况的换算可按样本修正，或按下式换算：
Q 、Qx —设计工况下风机盘管全热制冷量和显热制冷量,kW ； Q 0、Q x0—名义工况下风机盘管全热制冷量和显热制冷量,kW ； t g 、 t s —设计工况下的干球温度和湿球温度,取设计参数,℃； M 、M 0—分别为设计和名义工况下的水流量，kg/s ； t w —名义工况下的水温度，℃。
按上述方法换算后，选择风机盘管的制冷量为：
39
-5.19205
.12w 205
.007.00367
.000g
s w g X X
w s t t M M t t t Q Q M M t t Q Q
=
⎥⎦
⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-=⎥⎦
⎤
⎢⎣⎡-=-量名义工况风机盘管供热量设计工况风机盘管供热
式中：β1—考虑积灰对风机盘管的影响的附加率。
仅夏季使用取10％，仅冬季使用取15％，冬夏两季使用20％。
β2—考虑风机盘管间歇使用的附加率。
根据热模拟可取20％。
风机盘管送、回风方式
送、回风方式即形成所谓的气流组织，其合理与否直接影响到空调房间的温度场、速度场的均匀性和稳定性，也即空调效果的好坏。
合理的气流组织要求一定的送风速度，避免气流短路，以保证一定的射流长度。
风速取决于机外静压，送风量、送风口等因素。
机外静压过低，会导致风量下降，射程降低，房间冷热不均，设计气流组织与实际运行状态在曲线图上存在较大差异，故应根据实际的建筑格局、房间的结构形式，进深、高度等情况，选择中档风量、风速指标来相应选择风机盘管型号。
目前市场上的风机盘管，各个厂家的机外静压值没有统一标定，差异较大。
()()0
2102111x x Q Q Q Q ββββ++≥++
≥。
