某某水闸工程施工组织设计方案说明书
水闸工程施工组织设计方案书

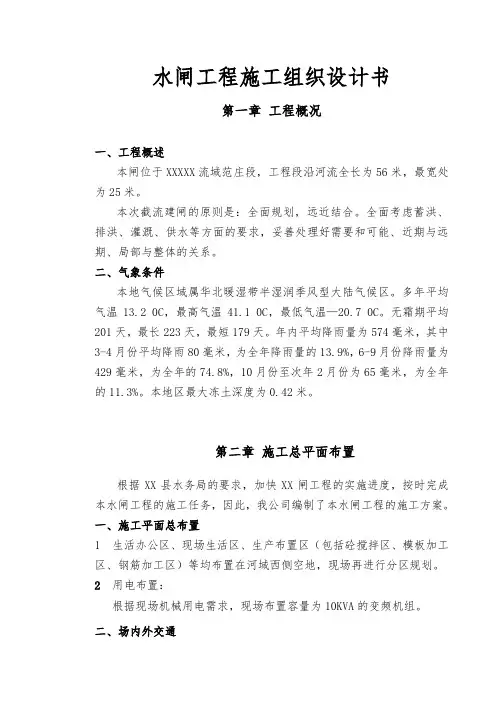

水闸工程施工组织设计书第一章工程概况一、工程概述本闸位于XXXXX流域范庄段，工程段沿河流全长为56米，最宽处为25米。
本次截流建闸的原则是：全面规划，远近结合。
全面考虑蓄洪、排洪、灌溉、供水等方面的要求，妥善处理好需要和可能、近期与远期、局部与整体的关系。
二、气象条件本地气候区域属华北暖湿带半湿润季风型大陆气候区。
多年平均气温13.2 0C，最高气温41.1 0C，最低气温—20.7 0C。
无霜期平均201天，最长223天，最短179天。
年内平均降雨量为574毫米，其中3-4月份平均降雨80毫米，为全年降雨量的13.9%，6-9月份降雨量为429毫米，为全年的74.8%，10月份至次年2月份为65毫米，为全年的11.3%。
本地区最大冻土深度为0.42米。
第二章施工总平面布置根据XX县水务局的要求，加快XX闸工程的实施进度，按时完成本水闸工程的施工任务，因此，我公司编制了本水闸工程的施工方案。
一、施工平面总布置1 生活办公区、现场生活区、生产布置区（包括砼搅拌区、模板加工区、钢筋加工区）等均布置在河域西侧空地，现场再进行分区规划。
2 用电布置：根据现场机械用电需求，现场布置容量为10KVA的变频机组。
二、场内外交通1. 场外交通利用原有华鲁西的公路进行原材料和机械的运输。
2. 场内交通场内交通指为满足运输砼、模板、钢筋等原材料需要，从砼拌和场地到建筑基坑内的临时路。
场内临时路计划采用砼路面，临时道路宽4.5m，并在临时路上修建厚15cm、宽2m的C15砼路，临时道路坡比不陡于1：8。
第三章施工总计划一、总体进度计划二、工期保证措施为了保证本施工组织设计所提出的各项施工进度能得以实现，在以下几方面采取具体的进度保证措施如下：1. 计划编制科学合理计划按确保合同要求的关键工程和重点项目的施工为原则控制各项工程工期，从而达到控制总工期的目的，在保证关键施工的同时，合理安排施工顺序，精心组织施工，力求达到平行作业、流水作业、立体交叉作业相结合，以日保周、以周保月控制性工期和总工期，抓住关键线路上的关键工序，制订相应的工期目标、工期控制措施和奖罚措施，确保工程按期完成施工任务。
水闸工程施工方案
水闸工程施工方案一、项目背景水闸是用来控制河流水位、调节水流、防洪和灌溉的重要设施，因此水闸工程的建设对于河流管理和水资源利用至关重要。
本文就水闸工程的施工方案展开讨论，旨在确保工程施工的高效性和安全性。
二、工程概况水闸工程位于XX河流上，总长度为XX米，包含主体工程、辅助工程等部分。
工程涉及XX立方米的混凝土浇筑、XX千米的管道安装等工作内容。
三、施工准备1. 人员配备施工期间需要组建工程队伍，包括工程师、技术员、机械操作工等人员，确保施工人员数量充足、岗位分工明确。
2. 施工机械准备各类施工机械设备，包括混凝土搅拌机、吊装机、挖掘机等，确保施工过程中设备完好、操作正常。
3. 材料准备提前准备好所需的建筑材料，包括水泥、砂石、钢筋等，确保施工过程中材料供应充足，不出现因材料不足而停工情况。
四、施工过程1. 基础工程施工首先进行水闸基础的施工工作，包括基坑开挖、钢筋安装、混凝土浇筑等环节，确保基础牢固。
2. 主体工程施工主体工程包括水闸的主体结构建设，需进行结构设计、模板安装、混凝土浇筑等工序，确保结构完整。
3. 设备安装安装水闸的各类机械设备，包括启闭机、阀门等，确保设备安装合理、操作顺畅。
4. 防洪预案制定水闸的防洪预案，确保在极端天气情况下能够及时采取措施，保障水闸及周边地区的安全。
五、质量控制在施工过程中，要加强质量控制，对于关键节点进行抽检，确保工程质量符合相关标准要求。
六、安全管理施工现场要严格遵守安全规定，加强施工人员的安全培训，设立安全监测点，确保施工过程中无安全事故发生。
七、环境保护施工过程中要注意保护环境，合理利用资源，做好周边生态环境的保护工作，确保水闸工程建设对环境影响最小化。
八、总结水闸工程施工是一项综合性工程，成功的施工方案需要充分考虑质量、安全和环保等因素。
通过实施科学的施工方案，水闸工程将为当地水资源管理和生产发挥重要作用，实现经济效益和社会效益的双赢局面。
分水闸工程施工方案
一、工程概况分水闸工程是水利工程中的重要组成部分，主要用于对水资源的分配和调度。
本工程位于我国某地区，主要目的是将河水引入灌溉区，提高农业产量，改善生态环境。
工程规模为中型，总长度为500米，共设分水闸3座。
二、施工组织设计1. 施工准备（1）人员组织：成立项目组，明确各岗位责任，确保施工顺利进行。
（2）材料设备：根据施工需求，提前采购、租赁各类材料、设备，确保施工过程中供应充足。
（3）施工图纸：仔细研究施工图纸，了解工程特点，制定合理的施工方案。
2. 施工进度安排（1）施工前期：完成施工准备、人员培训、材料设备采购等工作。
（2）施工阶段：按以下顺序进行施工：①基础处理：清除地表杂草、树木，平整场地，设置排水沟。
②土方开挖：根据设计要求，开挖基础、护坡等部位，确保土方质量。
③混凝土浇筑：按照施工顺序，依次浇筑基础、护坡、闸门等部位。
④金属结构制作与安装：根据设计要求，制作、安装金属结构，确保其精度和强度。
⑤回填土方：根据设计要求，回填土方，并进行压实。
⑥表面处理：对施工表面进行清理、平整，确保工程质量。
3. 施工质量控制（1）严格控制材料质量，确保所用材料符合设计要求。
（2）严格按照施工规范进行施工，确保工程质量。
（3）加强施工过程中的质量检查，发现问题及时整改。
4. 安全生产措施（1）加强施工现场安全管理，严格执行安全操作规程。
（2）配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
（3）加强施工人员的安全教育，提高安全意识。
三、施工方法及技术措施1. 土方开挖：采用机械开挖，人工配合清底，确保土方质量。
2. 混凝土浇筑：采用泵送浇筑，分层、分段进行，确保混凝土密实。
3. 金属结构制作与安装：采用现场制作、安装，确保精度和强度。
4. 回填土方：采用分层回填，压实度达到设计要求。
四、施工环境保护措施1. 施工过程中，做好扬尘、噪音、废水等污染物的处理。
2. 加强施工现场绿化，减少对周边环境的影响。
水闸工程施工组织设计方案
(2)(一)项目概况 (2)(二)工程概况 (3) (3) (3)(一)组织机构 (4)(二)劳动力安排计划 (4)(三)投入的主要施工机械设备 (4)(四)技术准备 (5) (5) (6)(一)施工工艺流程 (6)(二)施工方法 (6) (14) (15)(一)项目概况珠海市金凤路翠屏段市政道路工程作为连接珠海市主城区南北向的重要道路，它的实施将会有效的缓解主城区的交通压力，改善明珠路交通拥堵状况，开辟新的北部城区和中山地区通往南湾地区、澳门及西部地区的重要通道。
珠海市金凤路翠屏段共分两期实施，一期工程为高速公路部份；二期工程为市政部份，主要包括市政道路、排洪渠及相关市政配套设施，设计范围与高速公路一致。
本排洪渠工程是珠海市金凤路翠屏段市政道路工程的子项，该排洪渠在上游上冲检查站处与金凤路排洪渠相接，下游在造贝路与现状造贝路排洪渠相接，最终汇入前山河，全长 4.209km。
翠屏路现状排洪渠现状并没有贯通，自人民路立交处至翠微路为现状土渠，从翠微路到造贝路现状已经渠化；现状金凤路排洪渠自上冲检查站处进入中山境内，最终汇入中山灌溉渠；现状梅华西路排洪渠经长沙圩汇入中山灌溉渠；现状东大路排洪渠自上冲汽车总站处汇入中山灌溉渠。
规划排洪渠沿线共承接四条汇入支渠，分别是位于梅华立交处的梅华西路支渠、位于东大路的东大支渠、位于翠景工业区的翠景工业区排洪渠和位于翠微路的翠微排洪渠。
由于现状用地及下游排洪渠行洪能力限制，规划排洪渠沿线共设三道承担一部份洪水流量的分洪渠，分别是位于上游起点处的下坑冲分洪渠、位于梅华立交处的长沙圩分洪渠和位于上冲汽车总站的上冲分洪渠。
为防止在设计洪水重现期时，洪水对分洪渠及其下游造成影响，现规划在三道分洪渠上分别设置水闸，以控制洪水流量。
(二)工程概况本工程有 3 座水闸，分别为下坑涌水闸、长沙圩水闸、上冲坑水闸。
下坑涌水闸闸孔为 3 孔，过流净宽 15m，水闸总宽 19m；长沙圩水闸闸孔为 2 孔，过流净宽 10m，水闸总宽 12.8m；上冲坑水闸闸孔为 3 孔，过流净宽 15m，水闸总宽 19m。
水闸工程施工组织设计方案
水闸工程施工组织设计方案一、项目背景和目标水闸工程是为了控制河流、水道或渠系的水位，解决水流调节、防洪、灌溉、航运等问题而建设的一种工程设施。
水闸工程施工组织设计方案的目标是确保施工过程中安全、高效地完成建设任务，合理利用资源，保护环境，保证工程质量。
二、施工组织设计原则1.安全第一：施工组织设计必须以安全为前提，合理安排施工时间和地点，采取必要的安全防护措施。
2.优化资源：合理安排施工人员、机械设备和材料的使用，确保施工进度和质量。
3.环境保护：在施工过程中，采取措施保护周围的环境，减少对周围生态系统的影响。
4.节约能源：在施工过程中合理利用能源，减少能源的浪费。
5.绿色施工：采用绿色环保材料和工艺，降低对环境的污染。
三、施工组织设计方案内容1.施工时间安排：根据工程的特点和需求，确定施工的起止时间，并合理安排施工工期，确保在既定时间内完成工程。
2.劳动力资源：根据工程规模和施工要求，确定合适的施工人员数量，并制定合理的工作安排和班次制度，确保施工效率。
3.机械设备资源：根据工程需求，选用适当的机械设备，并制定使用计划和保养维修措施，确保设备的正常运转。
4.材料供应管理：根据施工进度制定材料供应计划，确保施工所需的材料及时供应，避免因材料短缺导致施工延误。
5.安全管理：制定安全施工方案，包括施工期间的危险源分析和防范措施，做好职工安全教育，保障施工人员的生命安全和身体健康。
6.质量管理：制定施工质量控制方案，包括施工过程中的检查、验收和控制措施，确保工程质量符合要求。
7.环境保护管理：制定环境保护方案，包括施工期间的噪声、扬尘和废水处理措施，减少对周围环境的污染。
8.能源节约管理：制定能源节约方案，包括施工过程中的能源使用和节约措施，减少能源的浪费。
9.工程进度控制：制定施工进度计划，包括工程各阶段的施工内容和时间安排，做好施工进度的监控和控制。
10.风险评估和应急预案：对施工过程中可能出现的风险进行评估，并制定相应的应急预案，确保在突发情况下能够及时应对。
拦河水闸工程施工方案
一、工程概况本项目位于某河流上游，主要目的是拦截河水，为下游灌溉、发电、供水等提供水源保障。
拦河水闸工程主要包括拦河闸、泄洪闸、启闭机室、管理房等建筑物。
工程总长度为1000米，其中拦河闸段长度为500米，泄洪闸段长度为300米，启闭机室和管理房等辅助建筑物长度为200米。
二、施工组织设计1. 施工队伍成立专门的施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
施工队伍成员需具备相应的资质和经验。
2. 施工进度安排根据工程规模和施工条件，制定详细的施工进度计划，确保工程按期完成。
3. 施工方法（1）基础施工：采用人工挖孔桩基础，桩径1.2米，桩长20米，桩间距4米。
桩基施工采用钻机钻孔，灌注混凝土。
（2）闸室施工：采用现浇钢筋混凝土结构，分为闸底板、闸墩、闸门等部分。
闸底板采用C30混凝土，厚度为0.8米；闸墩采用C30混凝土，厚度为1.5米；闸门采用C35混凝土，厚度为0.6米。
（3）启闭机室施工：采用现浇钢筋混凝土结构，分为基础、墙体、楼板等部分。
基础采用C20混凝土，厚度为0.5米；墙体采用C20混凝土，厚度为0.3米；楼板采用C25混凝土，厚度为0.1米。
（4）管理房施工：采用现浇钢筋混凝土结构，分为基础、墙体、楼板等部分。
基础采用C20混凝土，厚度为0.5米；墙体采用C20混凝土，厚度为0.3米；楼板采用C25混凝土，厚度为0.1米。
4. 施工设备（1）桩基施工：钻机、搅拌机、混凝土输送泵等。
（2）闸室施工：模板、钢筋、混凝土搅拌车、混凝土输送泵等。
（3）启闭机室和管理房施工：模板、钢筋、混凝土搅拌车、混凝土输送泵等。
三、质量控制措施1. 严格控制原材料质量，确保工程质量。
2. 严格按照设计图纸和施工规范进行施工，确保施工质量。
3. 加强施工过程中的质量检查，发现问题及时整改。
4. 建立健全质量保证体系，确保工程质量。
四、安全措施1. 制定安全施工方案，明确施工过程中的安全注意事项。
水闸闸门工程施工方案
一、工程概况本工程为某河道整治项目中的水闸闸门工程，主要功能是调节河道水位、控制洪水、排涝、灌溉等。
闸门采用平面滑动闸门结构，由闸门本体、启闭机、电气控制系统等组成。
闸门总长50米，单扇闸门宽度10米，单扇闸门高度5米。
工程地点位于某市某区某河道，施工周期为6个月。
二、施工准备1. 施工组织（1）成立水闸闸门工程领导小组，负责工程的组织、协调和管理工作。
（2）设立工程技术组、施工组、质量检测组、安全监督组等，明确各组的职责和任务。
2. 材料设备（1）闸门本体：选用优质钢材，确保闸门结构强度和耐久性。
（2）启闭机：选用符合国家标准的启闭机，确保启闭性能稳定。
（3）电气控制系统：选用可靠、稳定的电气控制系统，确保闸门启闭的自动化和智能化。
3. 施工技术文件（1）收集相关设计图纸、施工规范、验收标准等。
（2）编制施工组织设计、施工方案、施工技术交底等。
三、施工方案1. 施工顺序（1）基础施工：先进行基础开挖，然后进行混凝土浇筑，确保基础稳固。
（2）闸门安装：在基础施工完成后，进行闸门本体安装，包括闸门、启闭机、电气控制系统等。
（3）调试与验收：完成闸门安装后，进行系统调试，确保闸门启闭性能良好，并进行验收。
2. 施工方法（1）基础施工基础开挖：根据设计图纸，进行基础开挖，确保基础尺寸和标高符合要求。
混凝土浇筑：在基础垫层铺设完成后，进行混凝土浇筑，确保混凝土强度和密实度。
（2）闸门安装闸门本体安装：按照设计图纸，进行闸门本体安装，确保闸门尺寸和标高符合要求。
启闭机安装：按照启闭机说明书，进行启闭机安装，确保启闭机与闸门本体连接牢固。
电气控制系统安装：按照电气控制系统说明书，进行电气控制系统安装，确保电气系统稳定可靠。
（3）调试与验收系统调试：对闸门、启闭机、电气控制系统等进行调试，确保系统运行正常。
验收：按照设计图纸和验收标准，对工程进行验收，确保工程质量符合要求。
四、质量控制与安全保障1. 质量控制（1）严格执行施工规范和质量标准，确保工程质量。
某水闸水闸重建工程施工组织设计方案
技术方案目录第一章总体概述 (89)第一节工程概况表 (89)第二节建筑设计概况 (92)第三节工程自然条件及现场施工条件 (93)第四节施工总程序 (95)第五节施工准备 (96)第二章对工程重点、难点的分析及解决方案，关键施工技术、工艺水平 (99)第一节工程项目实施的难点要点分析及主要对策 (99)第二节测量放线方案 (101)第三节排水措施 (106)第四节土方开挖施工方案 (107)第五节土方填筑施工方案 (110)第六节钻孔灌注桩施工方案 (114)第七节水泥搅拌桩施工方案 (121)第八节松木桩施工方案 (124)第九节钢筋工程 (126)第十节模板工程 (133)第十一节混凝土工程 (136)第十二节砌石工程 (142)第十三节金属结构制作安装施工方案 (144)第十四节房屋建筑施工方案 (158)第三章劳动力投入计划及保证措施 (165)第一节月劳动力计划表 (165)第二节、劳动力投入保证措施 (165)第四章机械设备投入、进场计划及保证措施 (168)第一节材料投入计划及其保证措施 (168)第二节机械设备和检测设备投入计划及其保证措施 (171)第五章工程质量保证措施及承诺 (176)第一节质量目标及违约承诺 (176)第二节质量保证体系 (176)第三节质量保证及控制措施 (183)第四节模板工程的质量控制 (192)第五节混凝土浇筑工程质量控制 (192)第六节雨季施工措施 (193)第六章施工进度计划和各阶段进度保证措施及承诺 (194)第一节工期目标及违约责任承诺 (194)第二节施工进度计划 (194)第三节采取动态管理 (195)第四节保证充足的劳动力投入 (196)第五节施工进度保证措施 (196)第六节降低成本措施 (202)第七章安全文明施工保证措施及承诺 (205)第一节安全措施 (205)第二节现场文明施工措施 (215)第三节安全、文明施工违约责任承诺 (220)第八章合理化建设和需要说明的其它问题 (221)第一节对本工程招标文件的响应 (221)第二节新技术的应用及合理化建议 (222)第九章施工平面布置和临时设施布置 (225)第一节施工现场设施布置 (225)第十章项目组织机构设置 (230)附：施工总进度计划施工总平面布置图第一章总体概述第一节工程概况表一、工程建设概况二、主要工程及施工内容19 铝合金窗、不锈钢门制装20 整体楼地面水泥砂浆抛光砖面层，抛光砖踢脚线镶贴21 屋面涂膜防水涂料刮涂、隔热块铺砌22电气工程控制箱23 电缆及管线24 照明25 防雷接地三、建筑总体平面布局第二节建筑设计概况一、水闸结构平面图二、水闸纵剖面图第三节工程自然条件及现场施工条件一、地理位置本工程位于某围堤西干堤上，座落于某市某镇某水闸内，水闸出水口连接西江，场外交通方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某某水闸施工组织设计说明书1概述xx闸按50年一遇防潮标准设计，水闸建筑物级别为3级，闸中心线布置在顺堤1+997，基础为软基，设计流量541m3/s，闸规模为7孔×5m，总净宽35m，底槛高程-2.0m。
外海设计高潮位（P=2%）为5.24m，多年平均高潮位为2.61m，多年平均潮位为0.3m。
xx正常水位1.0m，该闸闸上设计洪水位为3.64m（5%）。
xx闸承担新虹卫闸和三眼闸上游流域及本围区的洪水排泄入海职能。
xx闸闸室为钢筋混凝土平底板胸墙式结构，16.5*46.84m，闸孔净宽5m共7孔，每孔设一道钢结构工作闸门，采用QP-2*25T螺杆启闭机启闭。
闸室和翼墙地基采用φ80cm钻孔灌注桩，桩长35-45m，消力池、护坦基础、闸堤衔接段采用水泥搅拌桩处理（桩长13m，直径φ70cm）。
2施工部署根据工程目前的实际状况，由于各种因素影响，xx围堰及水闸实际进度已大大落后总进度计划，当务之急是加高加固围堰，使围堰具备挡水功能，尽快进行排水及冲淤作业，从而为xx闸基础施工创造条件。
水电临时设施：电采用自发电，由320KW、160KW柴油发电机各1台供给。
水取自虹卫水闸河，接水管从虹卫水闸引至基坑施工现场。
混凝土采用商品砼与自拌砼相结合的方法，闸室底板、闸墩、消力池、铺盖、翼墙采用商品砼；灌注桩、垫层、灌砌石海漫、格梗、胸墙、检修及启闭平台等采用自拌砼。
xx闸两侧围堰用石碴填筑施工临时场地，高程约2.5米，砼拌合系统、钢筋加工等均设于此处。
围堰北侧海堤抛石至4.0m高程，临时房建、发电机房、仓库等设于此处。
施工进度节点控制如下：1、xx年12月20日：围堰填筑至3.8m高程，封堵挡水；2、xx年12月25日：xx闸地基处理（桩基）开工；3、xx年3月15日：地基处理（桩基）完工；4、xx年7月15日：闸室结构施工至检修平台（4.8m高程），两侧挡墙施工至设计高程；5、xx年12月31日：xx闸完工。
3施工顺序xx闸施工按照“先围堰填筑，后主体工程”的顺序，主体工程施工以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”的原则进行。
主要项目施工顺序见下图。
4施工围堰xx闸施工采用土石围堰，围堰两侧抛石，中间粘土闭气，粘土采用外运土。
围堰至少要经受一个汛期的考验，围堰设计潮位取用10年一遇高潮位（4.65m），加上一定的安全超高，堰顶高程为5.0m。
围堰不但承担挡水功能，还需满足施工交通要求。
围堰桩号为顺1+890~顺2+100。
围堰设置按照安全适用、经济合理的原则。
围堰尺寸按照水闸地基处理及翼墙、闸室、消力池等基础开挖边坡计算，开挖边坡按1:6计，且围堰坡脚四边各留10m安全距离。
围堰纵向尺寸（沿水流方向）围堰坡脚线净宽133m；围堰横向尺寸（沿堤轴线）围堰坡脚线净宽136~150m。
围堰抛填完成后，形成150m×133m基坑。
5主要项目施工措施5.1钻孔灌注桩xx闸φ80cm混凝土灌注桩位于闸室及翼墙基础下，灌注桩共230根，钻孔总长度10042m，C25水下砼5100m3。
1、施工准备1）、场地清理：围堰排水,利用人工清除工作面的石块、网具等杂物。
2）、测量放样：根据控制点进行测量放样，定出桩位并编点，并布好施工测量控制桩。
3）、桩机平台：根据滩地土质情况，在滩地上铺设砂袋、枕木及脚手片，桩机直接在上面行走及作业。
4）、桩位复测：进行灌注桩钻孔前，对孔位进行复测，确保孔位偏差符合设计规要求，保证桩位偏差不大于50mm。
2、施工方法1）、护筒埋设a、经测量放样，护筒埋设位置与桩位相吻合，用全站仪定位。
b、护筒埋设稳定牢固，护筒口顶高程比地面高30cm以上。
c、护筒用3-5毫米的钢板卷成，径大于钻头直径20cm。
为了增加护筒的刚度防止其变形，在护筒上、下端外侧各焊一道加劲肋。
2）、泥浆a、根据本工程的地质资料分析，拟采用粘土制浆造浆的方法进行固壁，泥浆采用塑性指数Ip≥17的粘土调制。
b、造孔泥浆控制标准为：比重为1.10-1.20，粘度为18-22S，含砂率不大于4~8%。
c、循环使用的泥浆采用3PN泥浆泵供浆，轴流泵排浆至沉淀池。
d、造孔泥浆、清孔泥浆及孔底泥浆均由现场试验人员负责取样测试并做好测试记录，并将成果通知有关人员，以便及时调整。
3）、造孔a、本工程采用回旋钻机造孔，正循环泥浆固壁，钻机就位前进行孔位复核，保证钻头中心对准孔位中心，偏差不超过5cm；钻机就位后平整、稳固，确保在造孔时不发生斜移和过分的摆动。
b、造孔开始时，钻进速度不宜过快。
在造孔过程中如遇有坍孔时，可适当加大泥浆比重，必要时也可加入优质粘土、澎润土，并空钻不进尺，以达到稳定孔壁的目的。
c、当造孔到设计深度时，由质检人员会同监理工程师进行检查验收，符合设计要求时方可终孔。
d、成孔时连续进行，以免摩阻力增大，导致沉管困难或钻孔、冲孔时坍孔，增大扩孔率。
4）、清孔a、采用钻机循环换浆法进行清孔，即利用钻杆孔由3PN泥浆泵供浆，一面对孔底进行清洗，一面排除废浆，换浆基本结束后，对孔泥浆进行测定，并严格控制含砂率，用于换浆的浆液必须是优质泥浆。
b、终孔检查后，迅速清孔，不得停歇过久，以防止泥浆、钻碴沉淀增多，造成清孔工作的困难甚至坍孔，清孔后在最短时间灌注砼。
c、在砼浇灌前孔底沉碴厚度不大于100mm。
5）、钢筋笼的制作与安装a、为确保钢筋的质量，同时便于施工钢筋笼在现场分段制作，在孔口下放时搭接电焊，分段长度以5-8米为宜。
b、钢筋笼的制作采用加劲筋成型法，制作时，按设计尺寸作好加劲筋圈，在其上标出主筋的位置，同时把主筋摆放平整的工作平台上，标出加劲筋的位置。
焊接时注意校正加劲筋与主筋的垂直度。
c、钢筋笼制作好后，以施工质检人员会同监理工程师检查验收合格后，利用钻机卷扬机沉放。
d、钢筋笼保护层的设置，采用加定位钢筋环或绑扎砂浆预制块的方法，砂浆预制块沿钻孔竖向每隔2米设一道，每道沿四周对称地设置4块。
e、为了避免钢筋笼的主筋焊接点卡住导管接头，主筋焊接沿环向排列，严禁沿径向排列。
f、钢筋笼制作符合下列规定：主筋间距±10mm，箍筋间距±20mm，钢筋笼直径±10mm，钢筋笼长度：±50mm。
6）、灌注砼a、砼灌注采用直升导管法灌注，现场搭设简易跑道人工手推车入仓，采用δ=4毫米的钢板卷制成直径为250毫米的导管，导管长度根据孔深和工艺要求配置。
b、导管在吊放时逐段拼接.分段拼接时,进行仔细检查,导管壁和法兰表面如粘附有灰浆和泥浆擦拭干净。
c、下导管时,先将导管放到孔底,复测一下孔深,而后再提起导管，其下端面高出沉渣面30~50cm。
d、为了保证砼灌注的连续性,在孔口灌注平台上设储料斗,储料斗用δ=3mm的钢板卷制而成。
e、砼开浇时,导管漏斗口采用隔离物,并在孔口平台储料斗上储备足够数量的砼,以满足开浇后使砼强有力冲击到孔底,使孔底少量淤积沉碴排向孔侧,同时使导管埋入砼中1.0米以上的深度。
随着砼面的上升,要适时提升和拆除导管,并保持导管埋入砼2-4米。
f、为确保桩顶质量,在桩顶设计标高以上加灌一定高度,以便灌注结束后,将此段砼凿除，增加的高度为0.5~1.0m。
g、在灌注将近结束时,由于导管砼柱高度减小,压力降低,而导管外的泥浆及所含碴土稠度增加,比重增大。
如出现砼顶升困难时,可在孔加水稀释泥浆,并掏出部分沉淀土,使灌注工作顺利进行。
在拔除最后一段长导管时,拨管速度要慢,以防止桩顶沉淀的泥浆挤入导管下,形成泥心。
h、在灌注砼时，每根桩制作不少于1组（3块）的砼试块。
i、有关砼灌注情况、各灌注时间、砼面的深度、导管拆除及发生的异常情况等，由专人进行记录。
3、钻孔灌注桩钻施工工艺流程图。
钻孔灌注桩施工工艺流程图5.2水泥搅拌桩xx闸水泥搅拌桩（φ70cm）位于闸堤连接段、消力池、铺盖下，搅拌桩共1924根，工程量9600m3。
水泥搅拌桩施工前需进行配合比试验，选择最佳配合比，确定搅拌桩工艺参数，并现场试桩验证。
根据现场地基施工条件，搅拌桩施工可直接在滩涂上进行，利用枕木作为施工平台，采用GZB-600深层单轴搅拌机进行作业。
施工工艺如下：1、桩机就位通过测量放样定位，搅拌机运行到达指定位置并对中，保持深层搅拌机垂直。
2、预搅下沉启动搅拌机电机，放松起重机钢丝绳，使搅拌机沿导架搅拌切土下沉，下沉速度由电机的电流监测表控制。
硬土充分预搅切碎，以利于水泥土均匀拌合。
3、制备水泥浆液当深层搅拌机下沉到一定深度后，即开始按设计配合比拌制水泥浆液。
4、喷浆搅拌提升深层搅拌机下沉到设计标高后，开启灰浆泵将水泥浆压入地基中，边喷浆、边旋转搅拌钻头、边提升深层搅拌机。
5、重复搅拌下沉及提升各一次当经过两次搅拌下沉和喷浆，至设计加固深度后，在搅拌机提升出地面。
6、移位重复１～5步骤，进行下一根桩的施工。
质量控制措施如下：1、在成桩过程中，凡是由于电压过低或其它原因造成停机，使成桩工艺中断的，为防止断桩，在搅拌机重新启动后，将搅拌机下沉0.5m后再继续成桩。
2、水泥搅拌桩停浆面高于桩顶设计高程0.5m，在基坑开挖时，将搅拌桩桩顶施工质量较差的桩段人工凿除。
3、搅拌桩在成桩后3天，用轻便触探器钻取桩身加固土样，观察搅拌均匀程度，同时根据轻便触探击数对比法判断桩身强度，检验桩的数量不少于桩数的2%，且不少于3根。
成桩7天后，采用浅部开挖桩头，目测检查搅拌的均匀性，量测成桩直径，检查总桩数的5%。
成桩28d后，采用双管单动取样器，钻孔取芯进行抗压强度试验，检验数量为总数的5%，且不少于3根。
必要时进行复合地基载荷试验，复合地基承载力应达到设计地基承载力。
4、搅拌桩施工完成后，不允许在其附近随意堆放重物，防止桩体变形。
5.3基础开挖在基础处理工程完工，并达到一定强度后，水闸基坑开挖进行。
开挖采用水力冲挖、机械开挖与人工开挖相互结合，开挖时确保桩身的稳定，严防开挖使桩身一侧出现临空面而倾斜变位，造成质量隐患。
各开挖基础严格按测量放样围和设计边坡开挖，开挖边坡不陡于1:4，并留有1~2m宽的操作边距，建基面以上留有50cm厚保护层用人工开挖，以保护地基原状土不受扰动及开挖场地平整。
在水闸基础土方开挖前，进行测量放样控制开挖边线，设立样杆标记，采取自上向下分层、分段、分区依次开挖。
土方开挖过程中，如出现裂纹和滑动迹象，立即停止施工，采取整治防护措施。
为确保基坑施工正常进行，及时做好排水工作，设置集水坑，用潜水泵明排。
5.4 混凝土结构施工xx闸混凝土结构砼主要包括：C30钢筋砼底板833m3，C30钢筋砼闸墩1544m3，C30钢筋砼消力池902m3，C30钢筋砼铺盖225m3，C30钢筋砼翼墙1423m3，C30钢筋砼胸墙80m3，C30钢筋砼检修平台77m3，C30钢筋砼交通桥118m3，C30钢筋砼启闭机平台及排架129m3，C10砼垫层295m3等，砼工程量约5626m3。
