拦河闸冲砂闸、泄水闸和交通桥施工组织设计方案

合集下载

防洪闸工程施工组织设计方案

防洪闸工程施工组织设计方案

防洪闸工程施工组织设计方案防洪闸工程是一项重要的水利工程,它在防止洪水灾害、调节河流水位、保护周边土地安全等方面起到了至关重要的作用。

在进行防洪闸工程施工时,必须制定合理的工程施工组织设计方案,以确保施工的顺利进行和工程质量的安全可靠。

下面是一个防洪闸工程施工组织设计方案的范例,也可以根据实际情况进行适当的调整。

一、工程概况二、施工目标1. 完成xx座防洪闸的建设工作,确保工程质量符合设计要求。

2.在施工期间,确保安全生产,预防事故发生。

3.合理安排施工进度,确保按时完成工程。

4.做好环境保护工作,减少对周边环境的影响。

三、施工组织设计1.项目经理部负责整个工程的组织、协调和管理工作。

2.设立施工指挥部,负责具体的施工指导和安全管理工作,下设工程部、安全部、技术部等相关部门。

3.制定详细的施工方案,包括各个施工阶段的工序、措施和要求。

4.招聘具有丰富施工经验的技术人员,确保施工过程的顺利进行。

5.调配足够的劳动力和施工设备,满足施工需求。

6.确定施工组织布置图和施工平面图,规划好施工场地和设备摆放位置。

7.制定安全生产措施,包括使用安全防护设备、定期组织安全教育培训、建立安全生产责任制等。

8.制定施工进度计划,按照工期合理安排施工进度。

9.加强环境保护工作,合理利用资源,控制噪音和粉尘污染。

四、施工方案1.桩基础施工:按照设计要求,采用打桩机进行桩基础施工,确保桩的深度和精度。

2.主体结构施工:按照施工图纸要求,按工序进行主体结构施工,包括浇筑混凝土和安装闸门等工作。

3.电气设备安装:安装闸门控制系统和电气设备,确保防洪闸的正常使用。

4.清理和整理场地:施工完成后,对施工场地进行清理和整理,保持周边环境整洁。

五、安全措施1.制定《安全生产管理规定》,明确各部门的安全职责和安全操作规程。

2.安排专职人员负责安全监督,定期检查和评估施工现场的安全状况。

3.建立安全教育培训制度,对所有参与施工的人员进行安全教育和培训。

泄洪闸施工方案

泄洪闸施工方案

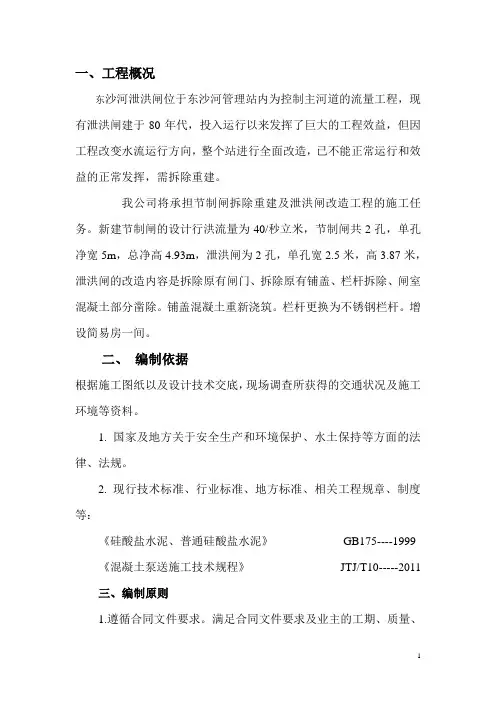

一、工程概况东沙河泄洪闸位于东沙河管理站内为控制主河道的流量工程,现有泄洪闸建于80年代,投入运行以来发挥了巨大的工程效益,但因工程改变水流运行方向,整个站进行全面改造,已不能正常运行和效益的正常发挥,需拆除重建。

我公司将承担节制闸拆除重建及泄洪闸改造工程的施工任务。

新建节制闸的设计行洪流量为40/秒立米,节制闸共2孔,单孔净宽5m,总净高4.93m,泄洪闸为2孔,单孔宽2.5米,高3.87米,泄洪闸的改造内容是拆除原有闸门、拆除原有铺盖、栏杆拆除、闸室混凝土部分凿除。

铺盖混凝土重新浇筑。

栏杆更换为不锈钢栏杆。

增设简易房一间。

二、编制依据根据施工图纸以及设计技术交底,现场调查所获得的交通状况及施工环境等资料。

1. 国家及地方关于安全生产和环境保护、水土保持等方面的法律、法规。

2. 现行技术标准、行业标准、地方标准、相关工程规章、制度等:《硅酸盐水泥、普通硅酸盐水泥》GB175----1999 《混凝土泵送施工技术规程》JTJ/T10-----2011三、编制原则1.遵循合同文件要求。

满足合同文件要求及业主的工期、质量、安全、投资、环保、文明施工等目标。

2.遵循设计文件要求。

了解设计意图,掌握现场情况,满足设计标准和要求。

3.坚持科学性、先进性、合理性、经济性与实用性相结合的原则,积极推广“四新技术”,合理降低成本。

4.保证重点,突破难点,质量至上的原则。

四、工程内容1.本工程设计主要是更换闸门为主,铺盖拆除后重新浇筑混凝土。

泄洪闸的改造内容是拆除原有闸门、拆除原有铺盖、栏杆拆除、闸室混凝土部分凿除。

铺盖混凝土重新浇筑。

栏杆更换为不锈钢栏杆。

2.拆除方法对原护栏,闸门没有具体要求,我单位采用无振动直线切割拆除方法拆除;采用吊车吊起装车外运。

对于混凝土现浇铺盖面板拆除采用机械液压锤拆除;对原闸墩保留并加以保护,在闸墩剔凿时采用先打孔后凿除的方式,采用振动较小方法进行纵向横向的凿除,凿除后所产生的渣土及时外运。

闸室及交通桥施工方案

闸室及交通桥施工方案

闸室及交通桥施工方案1.1闸室混凝土垫层施工1)施工顺序:基底清理→模板安装→标高点设置→片石混凝土垫层浇筑→养护2)基底清理:机械开挖基坑,用水准仪指导机械开挖,当开挖至离底标高50cm时,采用人工开挖,严格超挖和欠挖,经监理工程师验收合格后再进行垫层混凝土浇筑的准备工作。

3)模板安装:采用全站仪引测垫层模板各部位边线,垫层边模采用50×100松枋条,沿垫层模板外侧间距每隔一米设置木枋30×30×400,垫层模板内边线应比铺装层边线放大10cm。

4)标高点设置:根据水闸工程设计特点按高程设计图纸的要求,分别每隔5米左右设置竖向钢筋作为引测临时标高点,用红丹漆标志在边模的木桩上,每3~5米设置一标高点。

5)分格缝:砼浇筑前,设置砼垫层分格缝,分格面积20m2左右,防止因温度变化造成铺装层变形。

分格缝材料采用浸泡防腐沥青后的松木板。

6)混凝土垫层浇筑①施工准备:在前面各项工序完成后,根据分段浇筑工程量,预购商品砼使用量,安装砼输送泵管道,并将浇筑范围内的稳定层基层面清扫干净,提前3~5小时洒水湿润。

②浇筑顺序:由远至近,由短方向开始沿长边方向推近。

③砼振捣:浇筑过程中,应根据浇筑面积及时调整砼泵送量和泵送速度,边出料边找平,采用平板式砼振器纵横方向往返各振动压实一次,振实过程中,随时找平。

在C10砼浇筑完成后,砼缝凝前,用木抹人工抹压砼表面,使砼垫层表面形成平整的粗糙面。

④养护:在砼终凝12小时后开始洒水养护,养护应派专人每3小时洒水一次,夜间洒水不少于二次。

洒护不少于三天。

七天内不得有重型或机动车辆行驶。

1.2底板、闸墩施工1)闸室底板施工、消力池垫层和底板施工在闸室底板垫层混凝土浇筑完成后,拆模养护3天后,进行底板的扎筋、立模、搭设仓面脚手架和清仓工作。

混凝土采用商品混凝土,混凝土输送泵输送,部分用双轮手推车进料。

当采用斜层浇筑时,随同浇筑工作的进展,逐步拆除仓面脚手板,而将支撑留在混凝土内。

河道闸门工程施工组织设计

河道闸门工程施工组织设计

河道闸门工程施工组织设计一、工程概况本项目为河道闸门工程,主要包括新建一座河道闸门,用以调控河水流量,保障下游地区的防洪安全和水资源合理利用。

工程地点位于某市区内河段,工程规模为中型,闸门采用钢制结构,启闭方式为电动启闭。

工程主要包括土建、钢结构、机电设备安装、自动化控制系统等部分。

二、施工组织设计原则1. 确保工程质量:严格按照设计文件和施工规范进行施工,确保工程质量符合要求。

2. 保证施工安全:加强施工现场安全管理,预防安全事故的发生。

3. 控制工程进度:合理制定施工计划,确保工程按时完成。

4. 节约成本:合理利用资源,降低工程成本。

5. 保护环境:严格执行环保法规,确保施工过程中对环境的影响降到最低。

三、施工组织设计内容1. 施工准备:包括施工现场勘察、施工方案制定、施工人员培训、施工材料准备等。

2. 土建工程:包括基坑开挖、基础浇筑、混凝土浇筑等。

3. 钢结构工程:包括闸门制作、运输、安装等。

4. 机电设备安装:包括启闭机、配电柜、自动化控制系统等设备安装。

5. 自动化控制系统:包括设备安装、调试、验收等。

6. 施工临时设施:包括施工现场办公、生活设施搭建,临时道路铺设等。

7. 施工排水:包括施工现场排水系统设计、施工排水设备安装等。

8. 施工环保措施:包括施工现场噪声、扬尘、废水等污染治理措施。

9. 施工安全措施:包括施工现场安全防护、消防、应急预案等。

四、施工进度计划根据工程规模和施工内容,制定合理的施工进度计划,确保工程按时完成。

主要节点如下:1. 基坑开挖及基础浇筑:施工期限为2个月。

2. 钢结构制作及安装:施工期限为3个月。

3. 机电设备安装:施工期限为1个月。

4. 自动化控制系统安装:施工期限为1个月。

5. 施工临时设施建设:施工期限为1个月。

6. 施工排水系统建设:施工期限为1个月。

7. 施工环保措施:施工期限为1个月。

8. 施工安全措施:施工期限为1个月。

整个工程预计施工期限为10个月。

水闸工程施工组织设计方案

水闸工程施工组织设计方案

水闸工程施工组织设计方案一、项目背景和目标水闸工程是为了控制河流、水道或渠系的水位,解决水流调节、防洪、灌溉、航运等问题而建设的一种工程设施。

水闸工程施工组织设计方案的目标是确保施工过程中安全、高效地完成建设任务,合理利用资源,保护环境,保证工程质量。

二、施工组织设计原则1.安全第一:施工组织设计必须以安全为前提,合理安排施工时间和地点,采取必要的安全防护措施。

2.优化资源:合理安排施工人员、机械设备和材料的使用,确保施工进度和质量。

3.环境保护:在施工过程中,采取措施保护周围的环境,减少对周围生态系统的影响。

4.节约能源:在施工过程中合理利用能源,减少能源的浪费。

5.绿色施工:采用绿色环保材料和工艺,降低对环境的污染。

三、施工组织设计方案内容1.施工时间安排:根据工程的特点和需求,确定施工的起止时间,并合理安排施工工期,确保在既定时间内完成工程。

2.劳动力资源:根据工程规模和施工要求,确定合适的施工人员数量,并制定合理的工作安排和班次制度,确保施工效率。

3.机械设备资源:根据工程需求,选用适当的机械设备,并制定使用计划和保养维修措施,确保设备的正常运转。

4.材料供应管理:根据施工进度制定材料供应计划,确保施工所需的材料及时供应,避免因材料短缺导致施工延误。

5.安全管理:制定安全施工方案,包括施工期间的危险源分析和防范措施,做好职工安全教育,保障施工人员的生命安全和身体健康。

6.质量管理:制定施工质量控制方案,包括施工过程中的检查、验收和控制措施,确保工程质量符合要求。

7.环境保护管理:制定环境保护方案,包括施工期间的噪声、扬尘和废水处理措施,减少对周围环境的污染。

8.能源节约管理:制定能源节约方案,包括施工过程中的能源使用和节约措施,减少能源的浪费。

9.工程进度控制:制定施工进度计划,包括工程各阶段的施工内容和时间安排,做好施工进度的监控和控制。

10.风险评估和应急预案:对施工过程中可能出现的风险进行评估,并制定相应的应急预案,确保在突发情况下能够及时应对。

拦河水闸工程施工方案

拦河水闸工程施工方案

一、工程概况本项目位于某河流上游,主要目的是拦截河水,为下游灌溉、发电、供水等提供水源保障。

拦河水闸工程主要包括拦河闸、泄洪闸、启闭机室、管理房等建筑物。

工程总长度为1000米,其中拦河闸段长度为500米,泄洪闸段长度为300米,启闭机室和管理房等辅助建筑物长度为200米。

二、施工组织设计1. 施工队伍成立专门的施工队伍,包括项目经理、技术负责人、施工员、质量员、安全员等。

施工队伍成员需具备相应的资质和经验。

2. 施工进度安排根据工程规模和施工条件,制定详细的施工进度计划,确保工程按期完成。

3. 施工方法(1)基础施工:采用人工挖孔桩基础,桩径1.2米,桩长20米,桩间距4米。

桩基施工采用钻机钻孔,灌注混凝土。

(2)闸室施工:采用现浇钢筋混凝土结构,分为闸底板、闸墩、闸门等部分。

闸底板采用C30混凝土,厚度为0.8米;闸墩采用C30混凝土,厚度为1.5米;闸门采用C35混凝土,厚度为0.6米。

(3)启闭机室施工:采用现浇钢筋混凝土结构,分为基础、墙体、楼板等部分。

基础采用C20混凝土,厚度为0.5米;墙体采用C20混凝土,厚度为0.3米;楼板采用C25混凝土,厚度为0.1米。

(4)管理房施工:采用现浇钢筋混凝土结构,分为基础、墙体、楼板等部分。

基础采用C20混凝土,厚度为0.5米;墙体采用C20混凝土,厚度为0.3米;楼板采用C25混凝土,厚度为0.1米。

4. 施工设备(1)桩基施工:钻机、搅拌机、混凝土输送泵等。

(2)闸室施工:模板、钢筋、混凝土搅拌车、混凝土输送泵等。

(3)启闭机室和管理房施工:模板、钢筋、混凝土搅拌车、混凝土输送泵等。

三、质量控制措施1. 严格控制原材料质量,确保工程质量。

2. 严格按照设计图纸和施工规范进行施工,确保施工质量。

3. 加强施工过程中的质量检查,发现问题及时整改。

4. 建立健全质量保证体系,确保工程质量。

四、安全措施1. 制定安全施工方案,明确施工过程中的安全注意事项。

泄洪闸 施工方案

泄洪闸 施工方案

泄洪闸施工方案泄洪闸施工方案一、工程概况泄洪闸是一种水利工程设施,用于控制水位并排泄大量的洪水。

本施工方案旨在设计和建造一座高效且稳定的泄洪闸,以确保洪水能够有效排泄,保护周边地区的安全。

二、施工设计1. 选择合适的位置:泄洪闸应建在河流或湖泊的出口处,以确保洪水能够顺利排出。

同时,应考虑附近地质条件和地形,选择安全、稳定的基址。

2. 施工材料:为了保证泄洪闸的强度和耐用性,我们将选择高质量的水泥、钢筋等材料进行建造。

3. 结构设计:泄洪闸应根据实际情况设计大小和形状。

一般而言,正常情况下闸门处于关闭状态,只有在洪水来袭时才会打开,快速排放洪水。

4. 排洪能力:根据当地的洪水历史和预测数据,我们会评估泄洪闸的排洪能力,确保其能够承受预期的洪水流量。

5. 安全设计:为了确保施工和运营过程的安全,我们会设置合适的护栏和警示标志,以防止人员误入危险区域。

三、施工步骤1. 土方开挖:根据设计要求,在泄洪闸的基址上进行土方开挖,并保持挖掘区域的稳定。

2. 基础建设:为了确保泄洪闸的稳定性,我们将进行基础建设工作,包括混凝土浇筑和钢筋加固等。

3. 闸门制造与安装:制作和安装泄洪闸的闸门,应保证其坚固、耐用且密封性好,确保在排洪时不会发生泄漏。

4. 系统设施安装:根据设计要求,安装相应的控制系统和监测设备,以确保泄洪闸的正常运行和安全性能。

5. 完善施工细节:在施工过程中,我们将严格按照相关规范和标准进行作业,并随时监测和调整施工方案。

四、施工安全措施1. 施工人员必须参加相关培训,并严格遵守安全操作规程。

2. 工地进出口设置合适的安全标志和警示牌,以确保人员和车辆的安全通行。

3. 施工现场应配置必要的消防设备和急救箱,并有足够数量的逃生通道。

4. 进行高空作业时,需要使用合适的安全设备,如安全带、防护网等。

5. 定期检查和维护所使用的机械设备和工具,确保其正常运行。

六、项目竣工验收标准1. 泄洪闸的闸门能够灵活开启和关闭,并且具有良好的密封性能。

左岸泄洪冲砂闸、挡水坝及船闸基础固结灌浆施工组织设计

左岸泄洪冲砂闸、挡水坝及船闸基础固结灌浆施工组织设计

xx航电枢纽工程左岸泄洪冲砂闸、挡水坝及船闸土建工程基础固结灌浆施工组织设计1.工程概况xxx航电工程位于xxx境内的xxx干流上,坝址距xxx约31km,是一个发电、航运等综合利用效益的工程。

xx航电枢纽工程为河床式电站,枢纽建筑物从左到右由左岸接头坝段、船闸、二十孔冲砂泄洪闸坝段、厂闸连接坝段、厂房坝段及右岸接头坝段等组成。

本标主要包含左岸13.5孔泄洪闸、左岸挡水坝段、船闸坝段、左岸接头坝段及左岸灌浆平洞。

建筑物区出露地层主要为侏罗系上统遂宁组(J3S)和蓬莱镇组下段(J3P1)内陆河湖相沉积的粉砂质泥岩、泥质粉砂岩及砂岩。

其次为第四系全新统崩坡积、坡残积、冲积等松散堆积。

地层产状平缓,总体N30°~60°E/NW1°~3°,微倾左岸偏上游。

13.5孔泄洪闸闸布置于主河床及右岸漫滩,建基高程273.0~280m;左岸挡水坝布置于主河床偏左岸,建基高程274.0~277.2m。

建基岩体以J3P1-1砂岩为主,部分地段为J3P1-2泥质粉砂岩夹薄层粉砂质泥岩,建基岩体较坚硬完整,岩体弱风化~新鲜,软弱夹层不甚发育。

船闸段建基岩体为J3P之泥质粉砂岩夹粉砂质泥岩薄层、泥质粉砂岩、砂岩等,强风化带厚度1~4m,弱风化带厚度2~8m。

工程区水文地质条件较为简单,主要为基岩裂隙水和第四系松散堆积层的孔隙水两类。

基岩裂隙水主要赋存于砂岩中。

据压水试验资料,风化岩体及新鲜砂岩大部分的透水率q=10~75Lu,为中~弱透水,局部地段存在强透水层透镜体;河床岩体埋深35~35M以下其透水率q<5Lu。

为提高基岩的整体性和弹性模量,减少基岩受力后的变形,提高基岩的抗压、抗剪强度,需对枢纽工程部分建筑物基础进行固结灌浆处理。

1.1工程项目及工程量本阶段基础处理包括13.5孔泄洪闸、连接坝段、船闸等部位的钻孔与灌浆施工。

具体工程项目及工程量见下表。

基础处理工程项目及工程量表1.2施工工期据上表,固结灌浆总量为5315m,施工时段主要安排在2005年3月6日~2005年5月30日,最高施工强度月出现在2005年4月,因此,宜安排于2005年2月下旬进入施工现场进行临建准备工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、编制依据二、工程概况XX拦河闸由冲砂闸、泄水闸和交通桥三部分组成。

冲砂闸为5孔6×3.5m平面钢闸门,上设铪装配式起闭机房与右岸桥头堡联接,泄水闸为30孔6×2.5m铪水力自控翻板闸门,闸上设净―4.5,汽―15级交通桥,拦河闸总长242.52m。

三、任务与工期1.主要工程数量总工程量18.16万m3,其中土石方15.61万m3,砌石2.30万m3,砼及铪0.25万m3。

2.主要材料水泥2698t,钢材247.0t(其中钢筋203.0t),木材88.0m3,石材1.99万m3,碎石0.60万m3。

3.工程投资及工日工程总投资967.6万元,其中建筑工程618.98万元,机电设备安装30.82万元,金属设备安装125.10万元,临时工程140.41万元,独立费用52.28万元。

总工日27.41万个,其中技工6.45万个,民工20.20万个,民技工0.76万个。

4.计划开工和竣工日期本工程计划2004年10月动工,2005年底全部竣工。

四、施工导航1.导流标准施工导流围堰设计洪水标准为10年一遇(在施工期内)。

2.施工导流洪水计算河道上游主要为降雨汇流,根据傅旺庄站和XX拦河闸洪水资料的相关关系,由施工期(9月30日至5月31日)洪水资料,利用经验频率公式P=m/(n+1)×100%计算,点绘经验频率曲线,由图中查得10年一遇洪峰流量165m3/s(9.30~5.31),以此设计导流建筑物。

3.施工导流方案施工导流方案对工程工期、造价都有较大的影响,在此特拟定下面两个方案进行比较。

施工导流方案一为分段导流方案,方案二为全段导流方案,其主要技术及经济指标和方案优缺点详见下表。

通过比较,方案一即分段导流方案具有较佳的经济技术指标,为选定方案。

施工导流方案主要经济技术指标比较表4.围堰及导流堤设计考虑到围堰及导流堤兼作场内临时道路,堰(堤)顶宽度为7.0m,导流围堰上游洪水位100.0m,其围堰顶高程按101.5m设计,迎水坡1:2.0,背水坡1:1.5,迎水坡草袋装砂护坡。

根据“碾压式土坝设计规范”SDJ218—84,坝顶超高按下式计算:Y=R+e+a=0.77+0.0001+0.5=1.27m围堰及导流堤顶高程为100.0+1.27=101.27m。

五、施工条件1.水文气象条件根据**××地区气象局统计资料,XX拦河闸闸址多年平均气温、降雨天数、降雨量如下表:从上表可以看出:(1)降雨天数和降雨量主要集中在6~9月份,雨频而量大。

(2)月平均气温在0℃以下的月份为12月、1月、2月三个月。

根据以上资料,12月份至2月份气温较低,各月平均气温分别为-0.1℃、-2.2℃、0.1℃。

根据我省有关规定,12月至3月3日为冬季施工期,该期间砼工程和浆砌石应采用冬季施工措施,除加强保温措施外,亦应考虑在砼及砂浆拌合过程中添加适量砼添加剂,以增强其抗冻性能。

年平均降雨天数为87天,其中6~9月份为45天,占51.7%;多年平均降雨量为884.5mm,其中6~9月份为635mm,占71.85%,6~9月份汛期期间应加强雨季施工措施,注意物料防潮、防湿及施工导流安全。

根据年平均降雨天数,计算工作天数,逐月工作日详见附表11-3。

2.水文地质条件闸北处河流冲积层平均厚度约为8.0m,为细砂和砾质粗砂,砂层下面为石灰岩。

地下水除由降雨补给外,亦与河水互补,当河水位高于地下水位时,由河水补给,枯水期则由地下水补给河水,闸址处多年平均枯水位99.2m左右。

3.交通条件闸址紧靠XX村北的东汶河上,右岸交通可由北XX村接张庄镇至砖埠的乡间公路,左岸交通可由工地至薛家圈修临时公路2km。

4.水源条件闸址处有较厚中粗砂覆盖层,地下水含量丰富,埋深较浅,开采便利,水质良好,是较理想的施工和生活用水。

5.供电条件XX拦河闸毗邻北XX村,施工用电可联网使用。

6.建筑材料闸址处河砂丰富,蕴藏量大,杂质及软弱颗粒含量少,为良好的建筑材料。

石料可由沂南××县孙前峪石料场供应,运距10~10km 左右;粘土场由北沿汶供应,运距6km左右。

六、施工场地布置和临时建筑根据拦河闸工程设计,结合施工条件、施工方法的要求,对整个工程的临时建筑设施进行布置,详见施工总平面布置图01。

1.场内外交通(1) 场外交通:闸址紧靠北XX村北的东汶河上,右岸交通可由北XX村接张庄镇至砖埠的乡间公路,左岸交通可由工地至薛家圈修临时公路2km,再由薛家圈接沂南县城至张庄镇的乡间公路。

(2) 场内交通:场内交通利用上下游围堰作为临时公路,路面宽7.0m。

修筑工地至生活区、料场、加工厂、预制场及施工现场的临时公路3km,路面宽4.5m,采用天然砂砾路面。

2.施工供水(1)供水量确定:施工用水包括生产用水、生活用水和消防用水三部分。

根据有关规定,浇筑砼全部用水每方按1.5m3计,加上其他机械及生活用水,估算施工每小时用水量30m3。

(2)供水设施布置:第一期工程在闸址右岸设10t水塔一座,水箱采用钢板焊制,在河槽围堰上游打井一眼抽水至水塔。

第二期工程在闸址左岸设10t水塔一座。

选用4BA型水泵一台,上水管采用4″钢管,引水干管采用50mm钢管由水塔引至围堰顶及各用水点,支管采用32mm胶管。

工地临时房屋集中,均系临时草房,从放火角度,需设消防专线。

主要物资、器材仓库、生活区附近增设蓄水池,以策安全。

3.施工供电(1)供电电源及输电线路:本工程位于北XX村,施工用电可依靠电网供电。

从北XX村架设0.5km、10kv输电线路至工地。

场内架设低压线路1.2km,场内照明线路1.8km。

(2)用电负荷计算:施工高峰用电为清基抽水和闸室砌筑阶段。

用电负荷估算见下表:变压器容量计算:W=k·P/0.75经计算W=276.5kVA,选用315kVA变压器一台。

4.施工排水(1)排水量计算本拦河闸工程分两期施工:第一期施工段长100m,第二期施工段长150m。

采用明沟及集水坑相结合的明排方式。

渗流量计算按《水工设计手册》第三册第215页介绍的有限深透水地基的匀质土坝流量计算公式:H1-H2q=q0+R0 ─────────TL+m1H1+0.88T计算成果:第一期:q=8.52m3/d.m第二期:q=20.68m3/d.m第一期围堰长度为400m,渗流量Q2=3400m3/d第二期围堰长度为500m,渗流量Q2=10340m3/d按上述渗流量选择抽水设备。

(2)抽水设备选择第一期工程:排水量3400m3/d,计算需要3台4HB—25型水泵,考虑场地布置需要,选用4台4HB—25型水泵,排水时间50天。

第二期工程:排水量10340m3/d,需4台4HB—25型水泵和4台6HB—25型水泵。

排水时间60天。

(3)排水明沟及集水坑布置排水明沟及集水坑基本沿围堰内侧布设,排水明沟底低于基槽底面0.5m,集水坑低于排水龙沟0.8m,集水坑数量根据水泵数量确定。

5.临时房屋建筑施工指挥部由20人组成,指挥部设在管理所院内。

施工高峰人数民工1200人、技工200人,共建临时用房1810m2,并建400m2浆砌石水泥垛台。

6.砼拌合系统砼及砂浆拌合台设在拦河闸左右岸台地上,以减少其场内运输距离。

(1)砼小时生产能力计算计算公式:π=Q·K/ M·N计算得π=8.7m3/h。

(2)拌合机台数计算选用400升自落式拌合机,定额台班产量48m3,每小时产砼B=6m3,则拌合机台数按下式计算:n=π/ B=8.7/6=1.45,设2台400升自落式拌合机。

另设400升砂浆拌合机,供砌石之用。

七、主要施工方法1.土石方工程施工方法(1)机坑开挖土方开挖用人工开挖、单胶轮车运输;石方开挖采用人工打眼,浅层爆破,石渣为单胶车运输。

(2) 回填及夯实粘土铺盖采用人工单胶轮车运土,人工分层夯实,严格控制粘土含水量,达到设计要求。

基础及档土墙填土采用人工单胶轮车运土砂,人工夯实。

导流围堰采用人工单胶轮车运土,履带拖拉机压实。

2.砌石工程施工方法砌石工程采用机械拌合砂浆,人工砌筑。

本工程主体为砌石结构,工程量大,应分取分段组织好施工,以加快施工速度。

3.砼工程施工方法砼工程施工采用机械拌合,电动振捣器振捣。

砼养护方法,以人工洒水为主,辅以湿草覆盖。

大型预制构件如机架桥、交通桥构件,可采用扒杆吊装;翻板门构件、启闭机房配件等小型构件,可采用轮船式汽车起重机吊装。

八、施工进度计划本工程计划从2004年10月开工,2005年底全部竣工。

本工程计划从2004年10月开工,11月中旬完成三通一平和第一期围堰,需要完成土方1.5万m3,工日5.6万个,需民工950人。

2004年10月至2005年2月完成冲砂闸下部工程,完成工程量2.0万m3,工日2.7万个需民工150人,技普工150人。

2005年3~6月重点突击泄水闸下部工程,需完成工程量8.5万m3,工日8.5万个,需民工550人,普技工200人。

2005年汛期完成桥头堡及启闭机房工程。

翻板门构件的预制和交通桥构件的预制。

2005年汛后进行闸门安装和交通桥板安装11月完成,2005年底全部完成。

上述工程共完成工程量18.16万m3,工日27.41万个,高峰施工人数1200人,普技工200人。

施工进度计划详见附表1。

九、施工机构本工程由招标投标产生的施工单位组织施工。

十、施工安全安全为了生产,生产必须安全,百年大计,安全为本。

本工程工期短,任务重,各种工种交替、穿插作业,技术性强,施工中特别注意施工安全。

1.施工指挥部要成立安全生产领导小组,由指挥部主要负责人任组长,负责全工地的安全工作,定期检查,发现不安全因素及时消除和处理。

2.安全领导小组要制订安全工作条例,各施工单位、各工种要根据安全工作条例,制定安全施工规程,并严格执行。

3.做好安全宣传工作,使施工人员树立“安全为了生产,生产必须安全”的思想,做到人人重视安全生产,人人关心安全生产。
