沙迪克UTY编程基础操作流程
沙迪克操作流程_A
沙迪克操机基本流程A．按下[source ON]→[POWER ON]→限位移动→机床检查（包括：①电极丝残量充足；②加工液量充足；③过滤器压力适当；④电极丝张力要适当；⑤导电块40小时换一次；⑥下眼模不能松动；⑦眼模开关要灵活；⑧工作台里无废弃物；⑨开机后UV要回到零。
B．一件工件完整的加工流程：关机后开机校正机台垂直→安装工件→校平行→定机高（A-7）→校垂直→碰数→定位→程序调入→干加工检查极限，压板是否会撞机→程序保存→开始加工（A-4=UV清零，A-5=回机械垂直，A-7=锁机高）【1】怎样看图纸，a确认第一视角还是第三视角b单位公差,已标注公差和未标注公差c哪些要线割的,d线割处的厚度e能不能贴面加工f基准在哪里,零点在哪里,是要分中还是要碰单边取数g想好怎样装夹和取数,装夹时还需要哪些工具h如果是孔,是否要配孔,用什么配孔?用已加工好的冲子配还是用块规配,还是用针规配,如果是公差是+-0.02以上,根本经验不需要配也能割准.【2】怎样装夹工件，a装夹前先检查工件,如果要割孔,看看孔打了没有,有没有打穿b装夹工件时压板尽量保持水平，防止螺纹孔滑丝；螺钉长度足够，防止螺纹孔崩裂；防止工件掉进工作箱，损坏陶瓷台或砸坏导电线。
c工件和夹具不要低于床台面d上面的压板前面不要超过下面的床台或拖板e小心操作，避免上机头与工件或夹具碰撞，造成零部件损坏。
f当工件表面不平时不能用贴面加工，喷嘴与工件的间隙必须保证在任何位置都超过0.1mm。
【3】校表：①校边平行表针成30度以内靠近工件要校的边，按住X+X-Y+Y-移动表，表顺时针转，说明所移动的方向高了，用铜棒敲下去；表顺逆针转，说明所移动的方向低了，用铜棒敲平，来回移动轴一直到表针不动为止。
②校平面平面在2丝以内，一般情况下，是容许的。
如果多了，就要用铜棒或压板调节，或者垫纸，最终校平为止。
用手少力涅住工件，感觉会不会动，感觉冲水不会动，就校好平面了平面校好后，要重新再校一下边，看下有没有变化，如果有变化，要再校平，再看平面，如果有变化，继续校好，如果平面很平了，不用校了。
沙迪克操作手册.docx
沙迪克操机基本流程A．按下 [source ON]→ [POWER ON]→限位移动→机床检查（包括：①电极丝残量充足；②加工液量充足；③过滤器压力适当；④电极丝张力要适当；⑤导电块40 小时换一次；⑥下眼模不能松动；⑦眼模开关要灵活；⑧工作台里无废弃物；⑨开机后UV要回到零。
B．一件工件完整的加工流程：关机后开机校正机台垂直→安装工件→校平行→定机高（A-7 ）→校垂直→碰数→定位→程序调入→干加工检查极限，压板是否会撞机→程序保存→开始加工（A-4=UV 清零， A-5= 回机械垂直， A-7=锁机高）【 1】怎样看图纸，a确认第一视角还是第三视角b单位公差 , 已标注公差和未标注公差c哪些要线割的 ,d线割处的厚度e能不能贴面加工f基准在哪里 , 零点在哪里 , 是要分中还是要碰单边取数g想好怎样装夹和取数 , 装夹时还需要哪些工具h如果是孔 , 是否要配孔 , 用什么配孔 ?用已加工好的冲子配还是用块规配, 还是用针规配 , 如果是公差是+以上 , 根本经验不需要配也能割准.【 2】怎样装夹工件，a 装夹前先检查工件, 如果要割孔 , 看看孔打了没有, 有没有打穿b装夹工件时压板尽量保持水平，防止螺纹孔滑丝；螺钉长度足够，防止螺纹孔崩裂；防止工件掉进工作箱，损坏陶瓷台或砸坏导电线。
c工件和夹具不要低于床台面d上面的压板前面不要超过下面的床台或拖板e小心操作，避免上机头与工件或夹具碰撞，造成零部件损坏。
f当工件表面不平时不能用贴面加工，喷嘴与工件的间隙必须保证在任何位置都超过。
【 3】校表：①校边平行表针成 30 度以内靠近工件要校的边，按住 X+X-Y+Y-移动表，表顺时针转，说明所移动的方向高了，用铜棒敲下去；表顺逆针转，说明所移动的方向低了，用铜棒敲平，来回移动轴一直到表针不动为止。
②校平面平面在 2 丝以内，一般情况下，是容许的。
如果多了，就要用铜棒或压板调节，或者垫纸，最终校平为止。
沙迪克操作流程A范本
沙迪克操作流程A沙迪克操机基本流程A．按下[source ON]→[POWER ON] →限位移动→机床检查（包括：①电极丝残量充分；②加工液量充分；③过滤器压力适当；④电极丝张力要适当；⑤导电块40小时换一次；⑥下眼模不能松动；⑦眼模开关要灵活；⑧工作台里无废弃物；⑨开机后UV要回到零。
B．一件工件完整的加工流程：关机后开机校正机台垂直→安装工件→校平行→定机高（A-7）→校垂直→碰数→定位→程序调入→干加工检查极限，压板是否会撞机→程序保存→开始加工（A-4=UV清零，A-5=回机械垂直，A-7=锁机高）【1】怎样看图纸，a确认第一视角还是第三视角b单位公差,已标注公差和未标注公差c哪些要线割的,d线割处的厚度e能不能贴面加工f基准在哪里,零点在哪里,是要分中还是要碰单边取数g想好怎样装夹和取数,装夹时还需要哪些工具h如果是孔,是否要配孔,用什么配孔?用已加工好的冲子配还是用块规配,还是用针规配,如果是公差是+-0.02以上,根本经验不需要配也能割准.【2】怎样装夹工件，a装夹前先检查工件,如果要割孔,看看孔打了没有,有没有打穿b装夹工件时压板尽量保持水平，防止螺纹孔滑丝；螺钉长度足够，防止螺纹孔崩裂；防止工件掉进工作箱，损坏陶瓷台或砸坏导电线。
c工件和夹具不要低于床台面d上面的压板前面不要超过下面的床台或拖板e小心操作，避免上机头与工件或夹具碰撞，造成零部件损坏。
f当工件表面不平时不能用贴面加工，喷嘴与工件的间隙必须保证在任何位置都超过0.1mm。
【3】校表：①校边平行表针成30度以内靠近工件要校的边，按住X+X-Y+Y-移动表，表顺时针转，说明所移动的方向高了，用铜棒敲下去；表顺逆针转，说明所移动的方向低了，用铜棒敲平，来回移动轴一直到表针不动为止。
②校平面平面在2丝以内，一般情况下，是容许的。
如果多了，就要用铜棒或压板调节，或者垫纸，最终校平为止。
用手少力涅住工件，感觉会不会动，感觉冲水不会动，就校好平面了平面校好后，要重新再校一下边，看下有没有变化，如果有变化，要再校平，再看平面，如果有变化，继续校好，如果平面很平了，不用校了。
沙迪克操机基本流程
UTY编程基本操作流程1.步骤：文件→打开→文件种类DXF→格子原点设置→格子显示设置→格子显示口→点设置→捕捉中心→中心→格子原点设置→原点设置→鼠标左键点击要添加中心点的位置，设哪里就点哪里→测定解析→要素特性→点击设置中心点的边缘→出现英文对话框→看Center Coordinatex…>0就可以了→可编程了.2.再描画：刷新；3.捕捉中心：捕捉中心→中心→格子原点设置→原点设置→点击要添加中心的的边缘；4.格子原点设置：格子原点设置→格子显示设置→格子显示→把□格子显示的勾勾去掉→设置；5.线切割加工定义：凹模(即内孔)→条件变更→更改加工条件→加工方向对应第一刀进刀方向(L为G41,R为G42)→切入量不改(设为0就可以了)→切剩量为落料的地方，一般为0.5mm→回避高度无用→全圆接近角度一般设45度(只对圆孔有效)→接近种类→选line→全体Taper角度（1ST）→全体Taper角度（精加工）→全体Taper方向(I为上大,E为下大)→下扩张→主程序面距离设TP值→点OK→条件对话框→Water→Wire线型→Brass→Work材料→Thick厚度→Punch→Close贴面加工，Open悬空加工→Cond割几刀一般3Times up→Find（F）→刀数3Times→OK→点选线割图形→点选进刀孔→点要进刀的边（注：对于圆孔来说点3次可编程）→NC数据生成→设置NC文件名→OK。
6.接近种类：Line直线进刀，arcl圆弧进刀1， arcl圆弧进刀2，vertex端点进刀；一般选Line直线进刀选Line直线进刀后圆弧接近半径图框无效，如果选其他，圆弧接近半径要改；7.全圆接近角度：一般设45度；8.全体Taper角度（1ST）：也就是锥度，上面有锥度下面为直身的全体Taper角度（1ST）内要输入锥度，全体Taper角度（精加工）输入0，加为下面是直身，上下都有锥度的全体Taper角度（1ST），全体Taper角度（精加工）都要输入锥度；9.全体Taper方向：如果割直,内孔锥补为下扩张，外形锥补为上扩张；10.主程序面距离TP：主程式面到床台距离，如果是直身，一般为工件厚度。
沙迪克慢走丝操作流程
沙迪克慢走丝操作流程

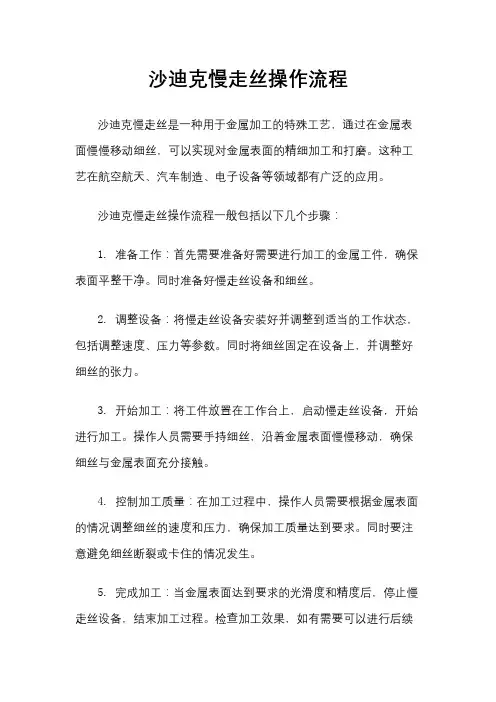

沙迪克慢走丝是一种用于金属加工的特殊工艺，通过在金属表面慢慢移动细丝，可以实现对金属表面的精细加工和打磨。
这种工艺在航空航天、汽车制造、电子设备等领域都有广泛的应用。
沙迪克慢走丝操作流程一般包括以下几个步骤：
1. 准备工作：首先需要准备好需要进行加工的金属工件，确保表面平整干净。
同时准备好慢走丝设备和细丝。
2. 调整设备：将慢走丝设备安装好并调整到适当的工作状态，包括调整速度、压力等参数。
同时将细丝固定在设备上，并调整好细丝的张力。
3. 开始加工：将工件放置在工作台上，启动慢走丝设备，开始进行加工。
操作人员需要手持细丝，沿着金属表面慢慢移动，确保细丝与金属表面充分接触。
4. 控制加工质量：在加工过程中，操作人员需要根据金属表面的情况调整细丝的速度和压力，确保加工质量达到要求。
同时要注意避免细丝断裂或卡住的情况发生。
5. 完成加工：当金属表面达到要求的光滑度和精度后，停止慢走丝设备，结束加工过程。
检查加工效果，如有需要可以进行后续
的抛光或清洗处理。
通过沙迪克慢走丝工艺，可以实现对金属表面的高精度加工，提高产品的质量和外观。
同时，这种工艺还可以减少对金属表面的磨损和变形，延长产品的使用寿命。
在实际应用中，操作人员需要具备一定的技术和经验，才能保证加工效果和安全性。
希望以上内容对您有所帮助。
沙迪克操作手册
精心整理沙迪克操机基本流程A．按下[sourceON]→[POWERON]→限位移动→机床检查（包括：①电极丝残量充足；②加工液量充足；③过滤器压力适当；④电极丝张力要适当；⑤导电块40小时换一次；⑥下眼模不能松动；⑦眼模开关要灵活；⑧工作台里无废弃物；⑨开机后UV要回到零。
B．一件工件完整的加工流程：关机后开机校正机台垂直→安装工件→校平行→定机高（A-7）→校垂直→碰数→定位→程序调入→干加工检查极限，压板是否会撞机→程序保存→开始加工（A-4=UV清零，A-5=回机械垂直，A-7=锁机高）【1】怎样看图纸，abcdefgh是+-0.02【2abcdef。
【3如果平面很平了，不用校了。
进行下一步。
③打旋转什么情况下打旋转：一般圆棒和圆锥或者不便于用表去校的工件，可以打旋转，如果是打表校正时间很长，用打旋转可以节约时间，也可以用打旋转校边平行打旋转的方法：先在左边碰一点→G92XY→移到右边同一个直线的地方碰一点→MDI里面输入KX*.*KY*.*回车下一行输入G126（*.*中的数为当前XY座标中显示的数）→-按绿色键ENT执行→然后再在这条直线上碰两点,验正这条边是不是打旋转正确了,也就是水平了打旋转后哪些操作功能不要使用:不要用G97不要校垂直(校工件火花垂直最好在打旋转之前做好)不要用无代码中的垂直校火花【4】有锥度工件怎样设置TP值床台面到编程面的距离=TP值流程:用表在床台上点一点数,指针指到某一格,心里记住→MDI中输入G92Z,执行→抬机头,在所要取编程面的地方点一点数,表针要移到刚才心里记住的那一格→记下Z轴数,写入到程式中【5】怎样定机高定机高流程:按XY将机头移至工件上方位置→按Z-,将机头降下一点→机头降到快接近工件时,把档位按到2档→慢慢按Z-将机头降下来→用铜片在机头和工件间前后左右移动,直到铜片移动有点阻力的感觉→按A-7锁机高什么情况下要校自动穿线的水花？为了让自动穿线成功率高。
沙迪克操机基本流程
沙迪克操机基本流程A．按下[source ON]→[POWER ON] →限位移动→机床检查（包括：①电极丝残量充足；②加工液量充足；③过滤器压力适当；④电极丝张力要适当；⑤导电块40小时换一次；⑥下眼模不能松动；⑦眼模开关要灵活；⑧工作台里无废弃物；⑨开机后UV要回到零。
B．一件工件完整的加工流程：关机后开机机械垂直校正→安装工件→校平行→定机高（A-7）→校垂直→碰数→定位→程序调入→干加工检查极限，压板是否会撞机→程序保存→开始加工（A-4=UV清零，A-5=回机械垂直，A-7=锁机高）【1】怎样看图纸，a确认第一视角还是第三视角b单位公差,已标注公差和未标注公差c哪些要线割的,d线割处的厚度e能不能贴面加工f基准在哪里,零点在哪里,是要分中还是要碰单边取数g想好怎样装夹和取数,装夹时还需要哪些工具h如果是孔,是否要配孔,用什么配孔?用已加工好的冲子配还是用块规配,还是用针规配,如果是公差是+-0.02以上,根本经验不需要配也能割准.【2】怎样装夹工件，a装夹前先检查工件,如果要割孔,看看孔打了没有,有没有打穿b装夹工件时压板尽量保持水平，防止螺纹孔滑丝；螺钉长度足够，防止螺纹孔崩裂；防止工件掉进工作箱，损坏陶瓷台或砸坏导电线。
c工件和夹具不要低于床台面d上面的压板前面不要超过下面的床台或拖板e小心操作，避免上机头与工件或夹具碰撞，造成零部件损坏。
f当工件表面不平时不能用贴面加工，喷嘴与工件的间隙必须保证在任何位置都超过0.1mm。
【3】校表：①校边平行表针成30度以内靠近工件要校的边，按住X+X-Y+Y-移动表，表顺时针转，说明所移动的方向高了，用铜棒敲下去；表顺逆针转，说明所移动的方向低了，用铜棒敲平，来回移动轴一直到表针不动为止。
②校平面平面在2丝以内，一般情况下，是容许的。
如果多了，就要用铜棒或压板调节，或者垫纸，最终校平为止。
用手少力涅住工件，感觉会不会动，感觉冲水不会动，就校好平面了平面校好后，要重新再校一下边，看下有没有变化，如果有变化，要再校平，再看平面，如果有变化，继续校好，如果平面很平了，不用校了。
沙迪克操作流程(全球首创)
沙迪克操机基本流程A．按下[source ON]→[POWER ON]→限位移动→机床检查（包括：①电极丝残量充足；②加工液量充足；③过滤器压力适当；④电极丝张力要适当；⑤导电块40小时换一次；⑥下眼模不能松动；⑦眼模开关要灵活；⑧工作台里无废弃物；⑨开机后UV要回到零。
B．一件工件完整的加工流程：关机后开机校正机台垂直→安装工件→校平行→定机高（A-7）→校垂直→碰数→定位→程序调入→干加工检查极限，压板是否会撞机→程序保存→开始加工（A-4=UV清零，A-5=回机械垂直，A-7=锁机高）【1】怎样看图纸，a确认第一视角还是第三视角b单位公差,已标注公差和未标注公差c哪些要线割的,d线割处的厚度e能不能贴面加工f基准在哪里,零点在哪里,是要分中还是要碰单边取数g想好怎样装夹和取数,装夹时还需要哪些工具h如果是孔,是否要配孔,用什么配孔?用已加工好的冲子配还是用块规配,还是用针规配,如果是公差是+-0.02以上,根本经验不需要配也能割准.【2】怎样装夹工件，a装夹前先检查工件,如果要割孔,看看孔打了没有,有没有打穿b装夹工件时压板尽量保持水平，防止螺纹孔滑丝；螺钉长度足够，防止螺纹孔崩裂；防止工件掉进工作箱，损坏陶瓷台或砸坏导电线。
c工件和夹具不要低于床台面d上面的压板前面不要超过下面的床台或拖板e小心操作，避免上机头与工件或夹具碰撞，造成零部件损坏。
f当工件表面不平时不能用贴面加工，喷嘴与工件的间隙必须保证在任何位置都超过0.1mm。
【3】校表：①校边平行表针成30度以内靠近工件要校的边，按住X+X-Y+Y-移动表，表顺时针转，说明所移动的方向高了，用铜棒敲下去；表顺逆针转，说明所移动的方向低了，用铜棒敲平，来回移动轴一直到表针不动为止。
②校平面平面在2丝以内，一般情况下，是容许的。
如果多了，就要用铜棒或压板调节，或者垫纸，最终校平为止。
用手少力涅住工件，感觉会不会动，感觉冲水不会动，就校好平面了平面校好后，要重新再校一下边，看下有没有变化，如果有变化，要再校平，再看平面，如果有变化，继续校好，如果平面很平了，不用校了。
