宾得全站仪坐标测量步骤
宾得全站仪简明操作
仪器操作一、坐标测量开机—整平—按ENT进入模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定进入坐标测量。
（有后视点坐标的情况下）（在测量模式下按页替换可直接切换到放样）模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT 键）—选择测点（按ENT键）—输入测点坐标—按F5接受—F3置零或F2输入角度—按ENT键进入坐标测量。
（指定后视方位角的情况下）二、坐标放样进入模式A—按F5进入模式B—按F1功能—F5页替换—F1放样—选择放样（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定—输入放样点坐标—按F5接受—进入放样模式—按F3翻页—转动仪器把水平角转至零度锁定—在此方向摆放棱镜将棱镜中心对准仪器十字丝—按F1测距放样—平距显示为正则棱镜往仪器方向移等值距离，为负则相反，显示为零即是放样点。
三、后方交会（自由设点）进入模式A—按F5进入模式B—按F1功能—F4自由设点—设置仪器高（按ENT键）—输入已知点1坐标—按F5接受—照准已知点1按F1测距—按ENT键—按F1追加—输入已知点2坐标—按F5接受—照准已知点2按F1测距—按ENT 键—按F5计算四、悬高测量模式A—按F5进入模式B—按F1功能—F5页替换—F2计算—选择悬高测量按ENT进入—按F3修订棱镜高—照准目标按F1测距—按ENT键进入悬高测量模式—转动望远镜照准所要测的点即可。
五、对边测量模式A—按F5进入模式B—按F1功能—F5页替换—按F4选择对边测量—照准基准点按F1测距—按ENT键—照准目标点按F1测距即可注意事项：1、注意目标选择，每按一次（目标）按键，仪器在棱镜（P-30）、免棱镜（N-0）之间切换。
全站仪坐标测量步骤与计算(精)
全站仪坐标测量步骤与计算
一、坐标测量的方法步骤
1、仪器的安置。
①在实验场地上选择一点 A6作为测站,另外找一点为后视点 00,来测量另外 4点 01、 02、 03、 04的坐标。
②将全站仪安置于 A6点,对中、整平。
③在后视点和要测量的点上分别安置棱镜。
2. 仪器的操作
开机→按 MENU 键→ F2(数据采集→ F1(输入输入一个文件名→ F4(确定→
F1(测站设置→ F4(NEC → F1(输入输入测站点号A7→确定后输测站坐标 (N , E , Z , 输入完后确定→ F3(记录→ F2(后视设置→ F1(输入输入后视点号00→ F2(后视→
确定后输入后视点的坐标 (N , E , Z ,再确定输入方位角216°40′ 03″,确定→ 照准后
视点确定后按 F3(测量来检测坐标是否正确→确定无误后按 ESC 退出→在坐标页
面进行测量,分别测出 4个点的坐标并记录。
二 . 坐标测量计算公式:
(1 坐标增量计算:
ΔX AB =SAB ·C OS αAB
X B =XA +ΔX AB
ΔY AB = SAB ·Sin αAB
Y B =YA +ΔY AB
X A ; Y A-------测站的 X 轴, Y 轴的数值。
X B ; Y B-------测点的 X 轴, Y 轴的数值。
ΔX AB ; ΔY AB----测站坐标的 X 轴, Y 轴的坐标增量。
αAB-------测点方位角。
制作人:任晨辉组长:张博班级:地质 1002班。

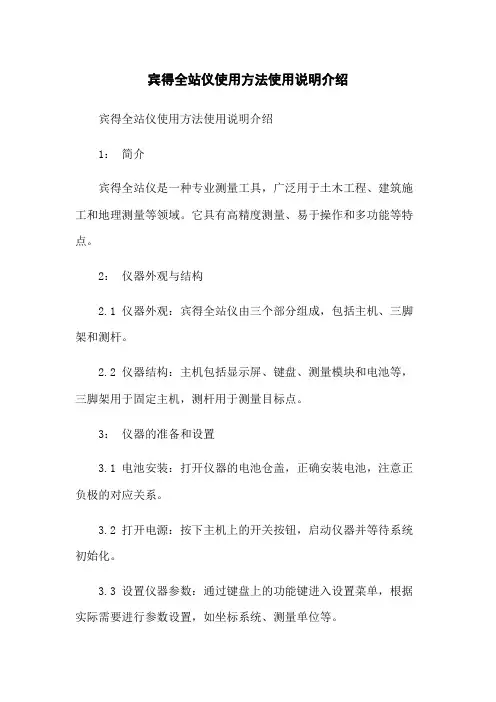

日本宾得全站仪使用方法使用说明介绍
宾得全站仪使用方法使用说明介绍宾得全站仪使用方法使用说明介绍1：简介宾得全站仪是一种专业测量工具，广泛用于土木工程、建筑施工和地理测量等领域。
它具有高精度测量、易于操作和多功能等特点。
2：仪器外观与结构2.1 仪器外观：宾得全站仪由三个部分组成，包括主机、三脚架和测杆。
2.2 仪器结构：主机包括显示屏、键盘、测量模块和电池等，三脚架用于固定主机，测杆用于测量目标点。
3：仪器的准备和设置3.1 电池安装：打开仪器的电池仓盖，正确安装电池，注意正负极的对应关系。
3.2 打开电源：按下主机上的开关按钮，启动仪器并等待系统初始化。
3.3 设置仪器参数：通过键盘上的功能键进入设置菜单，根据实际需要进行参数设置，如坐标系统、测量单位等。
4：测量操作步骤4.1 设置目标点：在需要测量的目标点上设置反射贴片或反光棱镜，并确保其稳固。
4.2 瞄准目标点：将测杆对准目标点，并通过主机上的望远镜观察，调整测杆位置直至目标点完全重合。
4.3 进行测量：按下主机上的测量按钮，仪器将自动进行测量并显示结果。
4.4 数据记录与导出：仪器可以将测量数据存储在内部存储器中，并可以通过USB接口将数据导出到电脑中进行进一步处理。
5：高级功能介绍5.1 全站仪校准：仪器可以进行校准，提高测量的精度和准确度。
5.2 数据处理与分析：仪器配备了数据处理软件，可以对测量数据进行处理和分析，测量报告和图表。
5.3 远程测量：通过无线通信技术，仪器可以与电脑或移动设备进行远程测量操作和数据传输。
附件：本文档不涉及附件。
法律名词及注释：1：反射贴片：一种具有反光功能的小型贴片，常用于测量目标点以提高测量精度。
2：反光棱镜：用于远距离测量的一种设备，能够反射全站仪发出的激光信号。
3： USB接口：一种通用的数字设备连接接口，用于数据传输和设备充电等功能。
全站仪坐标测量的步骤是什么
全站仪坐标测量的步骤是什么全站仪是一种常用于土地测量和建筑工程中的高精度测量设备。
它的主要功能是测量目标物体的水平角、垂直角和斜距，从而确定目标物体的空间位置和坐标。
全站仪的使用需要进行一系列的步骤，以下是全站仪坐标测量的基本步骤：1.设置测站：首先需要找到一个合适的位置来设置测站。
选择一个稳定平坦的地面作为测站点，并使用三脚架将全站仪固定在测站点上。
同时，需要确保全站仪的水平仪显示为水平状态，可以通过调整三脚架的螺丝将其调平。
2.定标：在进行测量之前，需要进行一次定标。
在全站仪上选择合适的参照点，如三角板或标杆，然后对其进行测量和记录。
以已知的参照点作为基准，可以帮助我们更准确地确定其他目标物体的坐标。
3.设置目标点：根据实际需求，选择需要测量的目标点，并在目标点上设置反射器。
反射器通常是一个带有反光板的杆状物体，可以反射出全站仪的测量光束。
确保反射器稳定地放置在目标点上，并调整它的高度以确保全站仪能够顺利测量到它。
4.进行测量：打开全站仪的测量程序，并根据操作界面上的指导进行测量。
一般情况下，全站仪会自动搜索并锁定反射器，并显示与目标点的水平角、垂直角和斜距。
每次完成一次测量后，将记录测量结果。
5.进行校正：在进行测量时，可能会受到一些误差的影响，如人为误差、大气压力等。
为了提高测量的准确性，需要进行校正。
校正的具体方法会因全站仪的型号而有所不同，一般而言，校正可以通过使用全站仪的自动校正功能或参考额外的校正工具进行。
6.数据处理：一旦完成所有的测量工作，就需要对测量数据进行处理。
数据处理可以包括计算目标点的坐标、生成测量报告等。
根据具体的数据处理软件和流程，将测量数据导入到相应的软件中，并根据需要进行计算和分析。
7.完成测量：根据实际需求，确定测量工作是否已经完成。
在测量完成后，可以将全站仪进行拆卸，并将测量数据进行备份和整理。
全站仪坐标测量的步骤多样且需要严密的操作，但一旦掌握了正确的操作流程，全站仪可以提供高精度的测量结果，为土地测量和建筑工程等领域提供了重要的工具和支持。

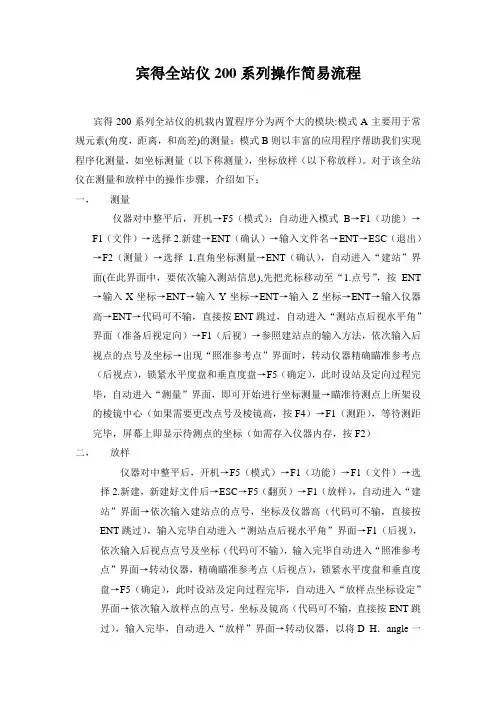

宾得全站仪200全站仪使用说明书
宾得全站仪200系列操作简易流程宾得200系列全站仪的机载内置程序分为两个大的模块:模式A主要用于常规元素(角度，距离，和高差)的测量；模式B则以丰富的应用程序帮助我们实现程序化测量，如坐标测量（以下称测量），坐标放样（以下称放样）。
对于该全站仪在测量和放样中的操作步骤，介绍如下：一，测量仪器对中整平后，开机→F5（模式）：自动进入模式B→F1（功能）→F1（文件）→选择2.新建→ENT（确认）→输入文件名→ENT→ESC（退出）→F2（测量）→选择 1.直角坐标测量→ENT（确认），自动进入“建站”界面(在此界面中，要依次输入测站信息),先把光标移动至“1.点号”，按ENT →输入X坐标→ENT→输入Y坐标→ENT→输入Z坐标→ENT→输入仪器高→ENT→代码可不输，直接按ENT跳过，自动进入“测站点后视水平角”界面（准备后视定向）→F1（后视）→参照建站点的输入方法，依次输入后视点的点号及坐标→出现“照准参考点”界面时，转动仪器精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“测量”界面，即可开始进行坐标测量→瞄准待测点上所架设的棱镜中心（如果需要更改点号及棱镜高，按F4）→F1（测距），等待测距完毕，屏幕上即显示待测点的坐标（如需存入仪器内存，按F2）二，放样仪器对中整平后，开机→F5（模式）→F1（功能）→F1（文件）→选择2.新建，新建好文件后→ESC→F5（翻页）→F1（放样），自动进入“建站”界面→依次输入建站点的点号，坐标及仪器高（代码可不输，直接按ENT跳过），输入完毕自动进入“测站点后视水平角”界面→F1（后视），依次输入后视点点号及坐标（代码可不输），输入完毕自动进入“照准参考点”界面→转动仪器，精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“放样点坐标设定”界面→依次输入放样点的点号，坐标及镜高（代码可不输，直接按ENT跳过），输入完毕，自动进入“放样”界面→转动仪器，以将D H．angle一行所显示的角度调至00°00′00″（目的在于将仪器当前水平角同放样点所在水平角的角度差归零），然后锁紧水平度盘，此时望远镜所指示的方向即为放样点所在的方向（仪器在水平方向不得再转动，寻找目标的时候只能在垂直方向转动望远镜）→指挥跑尺人员移动棱镜，使得棱镜中心对准望远镜中心十字丝（通过仪器望远镜观看并指挥跑尺人员的移动）→F1（测距），等待测距完毕，根据D H．dist一行所显示的距离（该距离为棱镜所在位置与放样点设计位置的距离差，正数为靠近向仪器一方，负数为远离仪器一方）指挥跑尺人员顺着望远镜指示的方向前后移动棱镜，移动一次测距一次，反复移动，反复测距，直到棱镜所在方向精确符合于望远镜中心十字丝所指示的方向并且D H．dist一行显示的距离差达到放样精度要求后，该放样点在实地的位置即可确定！温馨提示：一，200系列全站仪在输入测站信息或者放样点信息的时候，输入点号是把测点信息存入内存必经的程序而已，目的是方便下次调用。
宾得R-300全站仪操作手册
PowerTopoLite 的屏幕可以由“选项设定”进行变换，这里显示 了出厂缺省设置 R-300 仪器有一个“PENTAX”的项目名，除非用户启用新的项 目名，所测得的数据均存储在“PENTAX”项目名的文件夹中。 输 入 X ， Y ， Z 坐 标 的 范 围 是 “ 00000000.000 ” — — “999999999.998” 输入仪器和目标高的范围是“0000.000”——“9999.998” PC 是点代码列表附加于 PN、XYZ 坐标和 IH，可输入你所希望 的点属性描述。如果点代码在“列表中” ，你可以轻易地从中选 取，再回车[确认]，并对其进行编辑，如果点代码存在其它项目 中，则不能用列表调用。 有直角坐标和极坐标两种坐标类型， 与选择直角坐标系时， X0、 T0 偏心与遥测均可进行。 当在 EDM 的粗跟踪设置之下时，R-300 显示的量测距离值为二 位小数， 而在极坐标测距的编辑功能下可显示 3 位小数， 并以 4 位小数发送： 例如：显示值：123.45 编辑时显示：123.450 发送极坐标数据：123.4500 无论是粗跟踪或在精测模式下，直角坐标的显示存储和发送均 为三位小数 在测量和 VPM 功能的作业过程中，可以按 EDM 键改变测量模 式 相同点名的极点可以被存储。
F4
PREF
选定设订
水平角 列表 全部缩放 比例放大 比列缩小 显示 删除
返回测站点水平角设置屏 显示点的选择列表 回到原始大小 放大图形 缩小图形 显示点和点、点和图形、点名或全部信息 显示点的删除屏 显示点号许找屏可以输入点号 自由建站时允许增加更多点 开始计算自由设点 显示下一已知点坐标设置屏 显示目标点屏 选择目标状态 选择 EDM 的设置 选择当前项目所有点 对选择的点进行排序
全站仪坐标测量的步骤
全站仪坐标测量的步骤引言：全站仪是一种高精度测量工具，广泛应用于土木工程、建筑工程和测量工程等领域。
本文将为您介绍全站仪坐标测量的步骤，帮助您了解全站仪的使用方法。
一、准备工作在进行全站仪坐标测量之前，需要做好以下准备工作：1. 确保全站仪的电量充足，以免在测量过程中断电。
2. 检查全站仪的各部件是否完好，如测距仪、水平仪等。
3. 设置好全站仪的基准面，可以选择水平面或者已知标志物。
二、测量点的设置在进行坐标测量之前，我们需要设置测量点。
具体步骤如下：1. 根据需要确定测量点的位置，可以使用地面标志物或者测量桩进行标记。
2. 使用全站仪自带的测距仪，测量出每个测量点与基准点之间的距离。
三、安装全站仪在进行全站仪坐标测量之前，需要正确安装全站仪。
具体步骤如下：1. 将全站仪放置在三脚架上，并使用水平仪调整仪器的水平度。
2. 使用三脚架上的调节装置，使全站仪的视轴与测量点垂直对准。
四、测量角度在进行全站仪坐标测量之前，需要测量出每个测量点的角度。
具体步骤如下：1. 使用全站仪的望远镜对准测量点，并调整焦距，使其清晰可见。
2. 使用全站仪的水平仪调整仪器的水平度。
3. 使用全站仪的角度测量功能，测量出测量点与基准点之间的水平角度和垂直角度。
五、测量坐标在测量角度之后，我们可以开始测量每个测量点的坐标。
具体步骤如下：1. 将全站仪的望远镜对准测量点，并调整焦距，使其清晰可见。
2. 使用全站仪的角度测量功能，测量出测量点与基准点之间的水平角度和垂直角度。
3. 使用全站仪的测距仪功能，测量出测量点与基准点之间的水平距离。
4. 根据测得的角度和距离，可以计算出测量点的坐标。
六、记录数据在进行全站仪坐标测量的过程中，需要及时记录测量数据，以便后续的数据处理。
具体步骤如下：1. 在测量过程中，记录每个测量点的角度、距离和坐标。
2. 使用全站仪自带的数据存储功能，将测量数据保存在仪器中。
七、数据处理在完成全站仪坐标测量之后，需要对测量数据进行处理，以得到最终的坐标结果。
宾得全站仪使用教程
宾得全站仪使用教程一、准备工作2.提前了解测量任务的具体要求，熟悉所使用的测量方法。
3.检查所需的附件和材料是否齐全，包括三脚架、测杆、测距棒、底座等。
4.选择合适的测量地点，保证能够看到测量目标，并确保测量环境的稳定和安全。
二、安装和调试1.在测量地点选择一个平整且稳固的地方，放置三脚架。
2.将宾得全站仪放在三脚架上，并通过水平调节螺钉使其水平。
3.使用红外线调焦器调整望远镜，使视觉清晰。
4.使用红外线指向仪器对准参照点，然后使用两个红外线互相指向两个参观点，以确保仪器的水平性和垂直性。
5.使用双轴平台调整仪器的黄心线，使其与参照标志在一个平面上。
三、测量操作1.在测量前，将所需测量的点位和对应的测量方法输入到宾得全站仪数据处理仪中。
2.通过测距仪功能对目标进行测量，确保获得准确的距离数据。
3.在宾得全站仪望远镜的准星上对准目标，并以准星所指的地方为测量点。
4.通过仪器上的数据处理仪，记录测量点的坐标和高程数据。
5.重复上述步骤，测量其他点位的数据，并逐步建立起坐标系统。
四、数据处理与输出1.完成测量后，将宾得全站仪的数据处理仪连接到计算机上，将测量数据传输到计算机中。
2.使用专业的测量软件，将测量数据进行处理和分析。
3.根据需要可以进行数据平差，以提高数据的准确性和可靠性。
4. 将处理后的数据输出成各种格式的报告，如Excel表格、CAD图纸等。
五、注意事项1.在使用宾得全站仪进行测量前，需要进行仪器的校准，以确保测量结果的准确性。
2.测量时需要注意安全，尤其是在复杂的地形环境中，应注意周围的安全隐患。
3.在测量过程中，应保持专注，避免操作失误或遗漏。
4.在测量时，应注意测量环境的稳定性，如距离目标过远或环境变化较大的情况下，可能会影响测量结果的准确性。
总结：宾得全站仪是一种非常实用的测量仪器，能够提供高精度的测量数据，广泛应用于工程测量、土地测量、建筑测量等领域。
通过合理的准备工作、正确的安装和调试、严格的测量操作以及科学的数据处理和分析，可以获得准确可靠的测量结果。
宾得全站仪 简易操作
宾得全站仪(Pentax Total Station)简易说明一、按键说明F1测距：测量功能（按一次为普通测量，快速按二次为连续测量）F2目标：更改目标类型（三种模式可选，棱镜P-30，免棱镜N 0，反射贴片S 0）F3置零：快速按两次即可将水平角置零F4显示：按此键可以改变显示字体的大小F5模式：按此键可在A，B模式中转换二、如何测坐标①开机→F5模式（进入B模式）→F1功能→F2测量→1.直角坐标数据（测量方法选择）ENT→仪器点设定：PN：点名（或点号），X,Y,Z坐标（Z为高程，可不输入），IH：仪器高，PC：编码（可不输入），②一切输入完毕，按F5接受→F5后视点(进入仪器点水平角设定),同样，输入后视点各项参数后→按F5接受→F5确定（在瞄准后视点后，按F5确定）→进入坐标测量界面：F1测距：测量功能，F2存储：存储坐标数据，F3测量存储：直接测量数据并存在仪器里，F4修订：可以更改点名（号），棱镜高PH，编码PC等。
此界面连按两次F5，再按F4可进入放样界面。
三、如何放样①开机→→F5模式（进入B模式）→F1功能→F5页替换→F1放样→1.放样（方样方法选定，按ENT）→仪器点设定（输入各项参数）→F5接受→仪器点水平角设定→后视点→后视点设定→照准后视点后，按F5确定→放样坐标设定（正确输入X,Y，PH后，按F5接受）② A.从内存调出要放样的坐标(可以搜索点号找到点坐标)B.可以手工输入要放样点的坐标。
注意：PN（点号）；PH（棱镜高）；D H.angle(水平角)；D V.angle（垂直角）；D H.dist（水平距离）；Dx、Dy、Dz(在x、y、z方向上的差值)，这些信息可以在同一屏幕下显示，当然你也可以选择多屏显示。
完成后，把仪器转到水平方向为0.00′00″的方向，指挥棱镜到此方向线上后测距，此时显示D H.dist（水平距离），我们只需在D H.dist（水平距离）接近于0 时，即可打桩此界面按F5翻页，再按F1可以进入侧坐标界面。
宾得全站仪简易操作
宾得全站仪简易操作宾得全站仪是一种用于测量、定位和布点的测量设备。
它具有高精度、高效率、简易操作等特点，广泛应用于土木工程、建筑测量、道路工程等领域。
宾得全站仪的简易操作主要包括设备的组装与调试、测量模式的选择、数据采集与处理等步骤。
下面将详细介绍宾得全站仪的简易操作流程。
一、设备的组装与调试1.将全站仪放置在水平平稳的地面上，并保持水平。
使用三脚架将全站仪安装在上面，快速固定好。
2.调整全站仪的调焦环，使观察镜中的十字线清晰可见。
根据实际需要，调整全站仪的焦距。
3.打开全站仪的电源开关，等待系统启动。
根据全站仪的显示屏上的提示，进行相应的设置，如日期、时间等。
4.在操作前，先进行多次观测，以消除不同环境下的影响。
观察镜中的十字线应保持稳定不动。
二、测量模式的选择1.全站仪具有多种测量模式，如快速测量、定位测量、角度测量、坐标测量等。
根据具体的测量任务，选择合适的模式。
2.对于基础测量任务，可选择快速测量模式。
该模式适用于距离较远的测量，可以提高测量效率。
3.对于定位测量任务，可选择定位测量模式。
该模式适用于需要进行目标点的定位和。
4.对于需要测量角度的任务，可选择角度测量模式。
该模式可以精确测量水平角和垂直角。
5.对于需要进行坐标测量的任务，可选择坐标测量模式。
该模式适用于需要确定坐标值的测量。
三、数据采集与处理1.进行测量前，首先对需要测量的目标进行设置。
目标应保持清晰可见，并与全站仪保持一定的水平。
2.使用全站仪的观察镜对目标进行观测，并记录下测量结果。
观测时，要保持稳定，并避免因抖动而影响测量结果的精度。
3.在进行定位测量时，可以使用全站仪的望远镜，通过观察目标点的坐标值进行快速定位。
4.基于测量结果，进行数据处理。
使用全站仪的内置软件，可以对测量数据进行计算和处理，得到最终的测量结果。
5.将测量结果导出到计算机或其他设备上，进行数据分析或生成报告。
总结：宾得全站仪的简易操作流程包括设备的组装与调试、测量模式的选择、数据采集与处理等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. 以内蒙古交通职业技术学院宾得全站仪为例
宾得全站仪坐标放样的步骤
1、开机：----进入模式界面按模式键---进入模式B-----按功能键进入功能屏幕----翻页-----放样
2、----进入放样方法选择界面，选择1“坐标放样”按ent键，显示“建站”界面。
3、-----进入建站界面，输入点号、xyz、仪器高、代码按接受键，------进入“测站后视水平角界面，按后视键-----进入后视点设定----输入后视点坐标按接受键-----照准后视点按确定
4、----进入放样坐标设定---输入待测放样点接受-----显示放样界面-----将水平角调整在“+-2”之间固定，然后移动对正棱镜按测距键，--平距-显示“+、-”根据要求前进或者后退。
.。
