全站仪坐标测量方法步骤完整版
全站仪坐标测量步骤与计算(精)
全站仪坐标测量步骤与计算
一、坐标测量的方法步骤
1、仪器的安置。
①在实验场地上选择一点 A6作为测站,另外找一点为后视点 00,来测量另外 4点 01、 02、 03、 04的坐标。
②将全站仪安置于 A6点,对中、整平。
③在后视点和要测量的点上分别安置棱镜。
2. 仪器的操作
开机→按 MENU 键→ F2(数据采集→ F1(输入输入一个文件名→ F4(确定→
F1(测站设置→ F4(NEC → F1(输入输入测站点号A7→确定后输测站坐标 (N , E , Z , 输入完后确定→ F3(记录→ F2(后视设置→ F1(输入输入后视点号00→ F2(后视→
确定后输入后视点的坐标 (N , E , Z ,再确定输入方位角216°40′ 03″,确定→ 照准后
视点确定后按 F3(测量来检测坐标是否正确→确定无误后按 ESC 退出→在坐标页
面进行测量,分别测出 4个点的坐标并记录。
二 . 坐标测量计算公式:
(1 坐标增量计算:
ΔX AB =SAB ·C OS αAB
X B =XA +ΔX AB
ΔY AB = SAB ·Sin αAB
Y B =YA +ΔY AB
X A ; Y A-------测站的 X 轴, Y 轴的数值。
X B ; Y B-------测点的 X 轴, Y 轴的数值。
ΔX AB ; ΔY AB----测站坐标的 X 轴, Y 轴的坐标增量。
αAB-------测点方位角。
制作人:任晨辉组长:张博班级:地质 1002班。
全站仪坐标测量具体步骤是什么
全站仪坐标测量具体步骤是什么全站仪是一种高精度的测量仪器，广泛应用于建筑、道路、桥梁等工程领域。
全站仪坐标测量是其中的一种测量方法，可以用于确定一个点的水平、垂直和高程坐标。
本文将详细介绍全站仪坐标测量的具体步骤。
步骤一：设置全站仪在进行坐标测量之前，首先需要设置全站仪。
设置全站仪主要包括以下几个步骤：1.将全站仪放置在水平平台上，确保其稳定并且水平。
2.打开全站仪的电源，进行开机自检。
3.设置全站仪的参考系，如大地坐标系或局部坐标系。
4.校准全站仪的垂直轴和水平轴，保证其准确度。
5.安装反射镜或测距棒，用于测量目标点的坐标。
步骤二：选择测量点在进行坐标测量之前，需要确定测量点的位置。
一般情况下，测量点是工程项目中需要确定坐标的关键位置，可以是建筑物的角点、道路的交叉口等。
步骤三：观测目标点观测目标点是测量坐标的关键步骤。
具体步骤如下：1.对准目标点：将全站仪对准目标点，确保其视线完全覆盖目标点。
2.快速观测：使用全站仪的快速观测功能，对目标点进行初次观测。
3.精确观测：使用全站仪的精确观测功能，对目标点进行精确观测，获取更准确的坐标数据。
4.记录数据：将观测得到的坐标数据记录下来，包括水平、垂直和高程坐标。
步骤四：数据处理与计算在完成观测后，需要进行数据处理与计算，得出最终的测量结果。
具体步骤如下：1.数据导出：将观测得到的坐标数据导出到计算机或其他数据处理设备中。
2.数据校正：对导出的数据进行校正，排除误差和杂乱数据。
3.计算坐标：使用测量原理和相关数学模型，对校正后的数据进行坐标计算。
4.数据验证：对计算得到的坐标数据进行验证，确保其准确性和可靠性。
步骤五：结果输出与分析最后一步是将测量结果输出并进行分析。
具体步骤如下：1.结果输出：将计算得到的坐标结果输出为文档或报告形式。
2.结果分析：对测量结果进行分析，包括与设计要求进行比较、误差分析等。
3.结论与建议：根据结果分析，提出相应的结论和建议，供相关人员参考和决策。

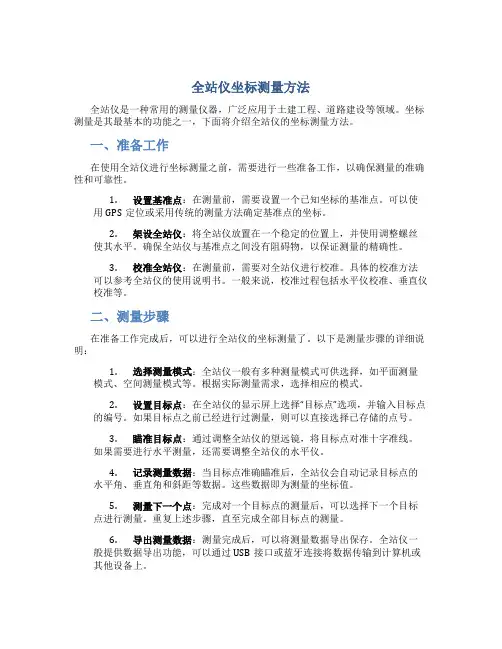

全站仪坐标怎么测量
全站仪坐标测量方法全站仪是一种常用的测量仪器，广泛应用于土建工程、道路建设等领域。
坐标测量是其最基本的功能之一，下面将介绍全站仪的坐标测量方法。
一、准备工作在使用全站仪进行坐标测量之前，需要进行一些准备工作，以确保测量的准确性和可靠性。
1.设置基准点：在测量前，需要设置一个已知坐标的基准点。
可以使用GPS定位或采用传统的测量方法确定基准点的坐标。
2.架设全站仪：将全站仪放置在一个稳定的位置上，并使用调整螺丝使其水平。
确保全站仪与基准点之间没有阻碍物，以保证测量的精确性。
3.校准全站仪：在测量前，需要对全站仪进行校准。
具体的校准方法可以参考全站仪的使用说明书。
一般来说，校准过程包括水平仪校准、垂直仪校准等。
二、测量步骤在准备工作完成后，可以进行全站仪的坐标测量了。
以下是测量步骤的详细说明：1.选择测量模式：全站仪一般有多种测量模式可供选择，如平面测量模式、空间测量模式等。
根据实际测量需求，选择相应的模式。
2.设置目标点：在全站仪的显示屏上选择“目标点”选项，并输入目标点的编号。
如果目标点之前已经进行过测量，则可以直接选择已存储的点号。
3.瞄准目标点：通过调整全站仪的望远镜，将目标点对准十字准线。
如果需要进行水平测量，还需要调整全站仪的水平仪。
4.记录测量数据：当目标点准确瞄准后，全站仪会自动记录目标点的水平角、垂直角和斜距等数据。
这些数据即为测量的坐标值。
5.测量下一个点：完成对一个目标点的测量后，可以选择下一个目标点进行测量。
重复上述步骤，直至完成全部目标点的测量。
6.导出测量数据：测量完成后，可以将测量数据导出保存。
全站仪一般提供数据导出功能，可以通过USB接口或蓝牙连接将数据传输到计算机或其他设备上。
三、注意事项在进行全站仪的坐标测量时，需要注意以下几点，以确保测量结果的准确性和可靠性：1.避免震动：在测量过程中，应尽量避免全站仪和测量杆的震动，以免对测量结果产生影响。
可以使用支撑物稳定全站仪。
全站仪坐标测量的步骤是什么
全站仪坐标测量的步骤是什么全站仪是一种常用于土地测量和建筑工程中的高精度测量设备。
它的主要功能是测量目标物体的水平角、垂直角和斜距，从而确定目标物体的空间位置和坐标。
全站仪的使用需要进行一系列的步骤，以下是全站仪坐标测量的基本步骤：1.设置测站：首先需要找到一个合适的位置来设置测站。
选择一个稳定平坦的地面作为测站点，并使用三脚架将全站仪固定在测站点上。
同时，需要确保全站仪的水平仪显示为水平状态，可以通过调整三脚架的螺丝将其调平。
2.定标：在进行测量之前，需要进行一次定标。
在全站仪上选择合适的参照点，如三角板或标杆，然后对其进行测量和记录。
以已知的参照点作为基准，可以帮助我们更准确地确定其他目标物体的坐标。
3.设置目标点：根据实际需求，选择需要测量的目标点，并在目标点上设置反射器。
反射器通常是一个带有反光板的杆状物体，可以反射出全站仪的测量光束。
确保反射器稳定地放置在目标点上，并调整它的高度以确保全站仪能够顺利测量到它。
4.进行测量：打开全站仪的测量程序，并根据操作界面上的指导进行测量。
一般情况下，全站仪会自动搜索并锁定反射器，并显示与目标点的水平角、垂直角和斜距。
每次完成一次测量后，将记录测量结果。
5.进行校正：在进行测量时，可能会受到一些误差的影响，如人为误差、大气压力等。
为了提高测量的准确性，需要进行校正。
校正的具体方法会因全站仪的型号而有所不同，一般而言，校正可以通过使用全站仪的自动校正功能或参考额外的校正工具进行。
6.数据处理：一旦完成所有的测量工作，就需要对测量数据进行处理。
数据处理可以包括计算目标点的坐标、生成测量报告等。
根据具体的数据处理软件和流程，将测量数据导入到相应的软件中，并根据需要进行计算和分析。
7.完成测量：根据实际需求，确定测量工作是否已经完成。
在测量完成后，可以将全站仪进行拆卸，并将测量数据进行备份和整理。
全站仪坐标测量的步骤多样且需要严密的操作，但一旦掌握了正确的操作流程，全站仪可以提供高精度的测量结果，为土地测量和建筑工程等领域提供了重要的工具和支持。
全站仪测量坐标的操作步骤
全站仪测量坐标的操作步骤1. 前言全站仪是一种用于测量空间点坐标的仪器，广泛应用于建筑、土木工程等领域。
它的精度高、操作简便，能够提供准确的坐标数据，为工程测量提供了重要的技术支持。
本文将介绍全站仪测量坐标的具体操作步骤。
2. 准备工作在进行全站仪测量之前，需要进行以下准备工作： - 确定测量目标和区域：根据实际需要确定要测量的目标和区域，例如建筑物的某一部分或者地形地貌的某一特定点。
- 确定基准点：选择一个稳定的基准点作为参考点，全站仪将以该点为基准进行测量。
- 设置全站仪：打开全站仪电源，进行初始化设置，包括选择坐标系统、设置测量精度等。
3. 设置测站点在开始测量之前，需要设置测站点。
具体操作步骤如下： 1. 将全站仪放置在测站点上，调整仪器水平。
通过调整仪器脚部的高度或使用仪器自带的调平功能，使全站仪水平放置。
2. 使用全站仪的目标搜索功能，找到参考点。
3. 使用全站仪的定位功能，将参考点设为测站点。
在测站点上设置一块控制点，作为测量的起点。
4. 进行测量设置完成测站点后，即可开始测量坐标。
具体操作步骤如下： 1. 通过全站仪的目标搜索功能，对目标进行搜索。
将目标对准全站仪视野中的准星，并锁定目标。
2. 按下触发按钮，测量目标的坐标。
可以通过全站仪上的显示屏查看测量结果。
3. 移动全站仪到下一个目标点，重复以上测量步骤。
4. 如果需要多个测站点的测量，则回到第3步，在新的测站点上进行测量。
5. 数据处理测量完成后，还需要进行数据处理，以得到最终的测量结果。
具体操作步骤如下： 1. 导出测量数据：将全站仪上的测量数据导出到计算机或移动存储设备中。
2. 数据编辑：使用专业的测量软件对导出的数据进行编辑和处理。
可以根据需要进行数据的筛选、清理和修正。
3. 坐标计算：根据测量数据进行坐标计算，得到目标点的空间坐标。
4. 绘制图纸：根据测量结果绘制图纸，显示目标点的位置和坐标。
6. 结论全站仪测量坐标的操作步骤包括准备工作、设置测站点、进行测量和数据处理。
全站仪坐标测量方法步骤
全站仪坐标测量方法步骤全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。
掌握全站仪坐标测量的方法步骤对于获取准确的测量数据至关重要。
下面将详细介绍全站仪坐标测量的方法步骤。
一、前期准备1、仪器准备检查全站仪的电量是否充足，确保能够完成整个测量工作。
对全站仪进行校准，包括水平校准和垂直校准，以保证测量精度。
2、已知点数据收集获取测量区域内至少两个已知控制点的坐标，包括 X 坐标、Y 坐标和高程 Z 坐标。
记录已知点的编号和位置信息，以便在测量过程中能够准确找到。
3、现场踏勘到达测量现场，观察地形和环境，确定测量的范围和路线。
选择合适的测量点位置，要求视野开阔、通视良好，便于观测和操作全站仪。
二、仪器架设与设置1、仪器架设将全站仪安装在三脚架上，确保三脚架稳固，仪器安装牢固。
通过调整三脚架的腿长和脚螺旋，使全站仪大致水平。
2、对中打开激光对中器，通过移动三脚架的位置，使激光点对准已知控制点的中心。
3、整平旋转全站仪的脚螺旋，使仪器的水准气泡居中，实现精确整平。
4、仪器设置打开全站仪电源，进入测量模式。
设置测量单位、精度、温度和气压等参数，以适应测量环境。
输入已知控制点的坐标数据。
三、后视定向1、瞄准后视点转动全站仪的望远镜，瞄准后视已知控制点。
2、测量后视点坐标按下测量按钮，获取后视点的坐标数据。
3、定向比较测量得到的后视点坐标与已知坐标，计算出方位角差值。
通过调整全站仪的方位角，使测量得到的方位角与已知方位角一致，完成后视定向。
四、测量目标点坐标1、瞄准目标点转动全站仪的望远镜，瞄准需要测量坐标的目标点。
2、测量目标点坐标按下测量按钮，全站仪将自动测量目标点的水平角、垂直角和距离等数据。
根据测量数据和已知点的坐标，计算出目标点的坐标。
3、记录数据将测量得到的目标点坐标数据记录下来，可以使用纸质记录表格或电子设备进行记录。
五、检查与复测1、检查测量数据在测量过程中，定期检查测量数据的准确性和合理性。
全站仪坐标测量步骤与计算
全站仪坐标测量步骤与计算全站仪是测量工程中常用的一种仪器，它能够同时测量水平角、垂直角和斜距，并能通过内置的计算机进行数据记录和处理。
下面是全站仪的坐标测量步骤与计算过程的详细介绍。
步骤1：设立基点在测量区域内选择一个固定不动的基准点作为基点，通常是在已知的控制点上设立。
这个基点将作为后续测量的基准。
步骤2：放置全站仪将全站仪放置在距离待测点较近的位置上，并通过三脚架固定仪器。
在放置过程中要确保全站仪水平，可以通过调整三脚架的高度和使用气泡管进行水平校准。
步骤3：测量水平角使用全站仪的水平刻度，对准待测点。
通过观察全站仪显示的水平角度，记录下水平角的读数。
在记录之前，最好进行目标中心的精确定位和观察，使数据更加准确。
步骤4：测量垂直角将全站仪的望远镜对准待测点，并使用全站仪上的竖直刻度对准垂直角。
通过观察全站仪显示的垂直角度，记录下垂直角的读数。
同样，在记录之前进行目标中心的精确定位和观察，以确保数据的准确性。
步骤5：测量斜距使用全站仪上的测距仪，对准待测点。
通过观察全站仪上显示的测距结果，记录下斜距的读数。
在记录之前，确保使用的棱镜反光板放置在待测点上，以获得准确的测距结果。
步骤6：数据处理与计算将所测得的水平角、垂直角和斜距数据输入全站仪的内置计算机中进行处理和计算。
全站仪内置的计算机能够根据所输入的数据，计算出测点的坐标。
计算过程主要包含以下几个步骤：1.根据测量的水平角和垂直角，可以计算出待测点相对于基准点的方向角和仰角。
2.根据测量的斜距和方向角，可以计算出待测点与基准点之间的水平距离和垂直距离。
3.结合基准点的已知坐标，可以计算出待测点的绝对坐标。
在实际操作中，需要注意以下几个问题：1.在测量水平角和垂直角时，要保持仪器的稳定和准确。
避免震动和移动，以获得准确的角度读数。
2.在测量斜距时，要确保棱镜反光板正确放置在待测点上，并保持稳定。
避免棱镜反光板的移动导致测距误差。
3.在数据处理和计算过程中，要仔细核对输入的数据，确保准确性。
全站仪测量坐标步骤
全站仪测量坐标步骤
仪器对中整平,开机进入主菜单,进入放样程序：
一：站点在已知点上：然后开始建站,先输入站点坐标,然后根据提示输入后视点坐标,把仪器对准后视点,然后按测距,测好后站就建好了,这时候要反侧下后视点,看测量出的后视点坐标和你输入的坐标差多少,如在允许范围内,就可以进行下一步放样,如不在,则需要找出原因,原因来自三个方面：仪器问题、人问题、点坐标问题;在解决好后可以进入下一步饭放样了,根据仪器提示,输入放样点坐标,输入后一般仪器会显示角度距离;这表示你输入的数据仪器,算出要放样的点和站点的关系,不用管它,然后按极差按钮或下一步之类的按键,会进入到一个水平角,会不断变换的界面,把仪器转到水平角数据显示为“度”“分”“秒”附近,然后用水平微动把仪器调到“度”“分”“秒”这表示要放样的点在这条线上;在仪器前方,另一人棱镜对准仪器,测量一下,会显示比如-30m或30m表示你所要放的点要前进或后退30m,不同于正负号,表示前进或后退不同,持棱镜人就按照操作仪器人的提示前进或后退;在测量数据位正负10公分的时候就可以打桩了,然后在桩上钉钉,继续定位,这点就好了;
二：仪器架在未知点上,那就是在操作第一种情况前加上后方交会程序就行了,仪器进入后方交会程序后,先输入已知点A坐标,然后测A点测距,后输入B点坐标,然后照准B点测距,然后计算可以算出站点坐标,算出站点坐标后就又回到上面第一种情况,继续按照“一”的提示操作就行;
全转仪测量坐标不管哪种情况请注意一点：
长边必须控制短边,即站点与后视点的距离要大于站点与放样点的距离;。
