凉水塔、循环水系统操作规程
冷却循环水系统操作规程
1.范围适用于车间冷却循环水系统操作。
2.目的本操作指引提供车间冷却循环水系统操作规程及指引给生产操作人员，保证车间冷却循环水系统安全正确的启动、运行，使操作人员的操作具有规范性。
3.引用文件：无4.术语和定义：无5.工作职责5.1生产部经理负责本程序的实施，除了提供必须的培训、方法给相关的人员外，生产部经理还应该保证本文件得到持续的改进和完善。
5.2车间主任应该对本规程的执行情况进行定期的检查。
5.3车间班长应该确保操作人员按照本操作程序操作，并对其操作完成情况检查确认并做好记录。
5.4车间冷却循环水操作员应该按照本规程的规定操作程序进行操作，并将操作过程中发现的问题及时的向车间班长汇报。
6.工作内容6.1系统作用及组成6.1.1冷却循环水系统由以下单元组成：闭式冷却塔，循环水泵和冷却水池、重力式无阀过滤器及各设备冷却点。
6.1.2通过闭式冷却塔及附属配套泵、调控阀门、仪表的作用，保证系统内需要循环水冷却降温的设备的工作温度，使其稳定控制在40 - 60 ℃的范围内。
6.2设备参数及工作原理6.2.1设备参数6.2.1.1冷却塔：冷却能力750m3/h；进/出水温度42/32℃；冷却风机电机功率：22kW。
6.2.1.2循环水泵：型号Y315L1-4；流量1642m³/h；扬程27m；介质温度小于60℃；电机功率160kW；电机转速1480RPM；防护等级IP55。
6.2.1.3冷却水池：容积300m3，混凝土结构。
6.2.1.4重力式无阀过滤器：型号CBL80-11-1700，单组（双罐）最大出来水量80m3/h，过滤速度10m/h，进水压力0.1-0.2MPa，出水压力≤0.03MPa，反洗历时5min，反洗周期16-24h。
期终水头损失1.7m。
6.2.1.5设备冷却点：包括窑头进料冷却水套、引风机水冷系统、液压站水冷系统、锅炉出灰水冷系统、破碎机水冷系统。
6.2.2工作原理由循环水泵将冷却水池内冷却水泵送至各设备冷却点，升温后的冷却循环水通过管路输送至闭式冷却塔的配水装置中，通过配水装置将水均匀的喷洒于填料上，热水从填料上部落下，在填料上形成水膜，同时不饱和的冷空气由风机从塔下抽到塔中，进入填料并在填料间隙中流动，热水与不饱和空气在此进行交换，使不饱和的冷空气变成饱和的热空气，最后由风机抽到塔外，如此循环，从使冷却水的温度降低。

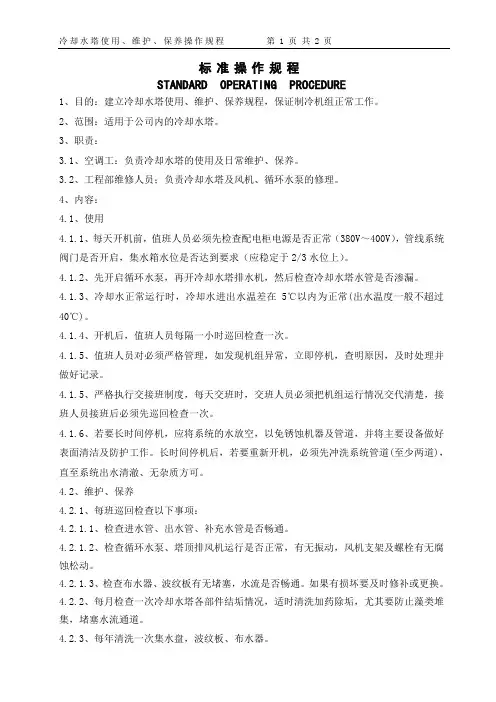

冷却水塔使用、维护、保养操作规程
标准操作规程STANDARD OPERATING PROCEDURE1、目的：建立冷却水塔使用、维护、保养规程，保证制冷机组正常工作。
2、范围：适用于公司内的冷却水塔。
3、职责：3.1、空调工：负责冷却水塔的使用及日常维护、保养。
3.2、工程部维修人员；负责冷却水塔及风机、循环水泵的修理。
4、内容：4.1、使用4.1.1、每天开机前，值班人员必须先检查配电柜电源是否正常（380V～400V），管线系统阀门是否开启，集水箱水位是否达到要求（应稳定于2/3水位上）。
4.1.2、先开启循环水泵，再开冷却水塔排水机，然后检查冷却水塔水管是否渗漏。
4.1.3、冷却水正常运行时，冷却水进出水温差在5℃以内为正常(出水温度一般不超过40℃)。
4.1.4、开机后，值班人员每隔一小时巡回检查一次。
4.1.5、值班人员对必须严格管理，如发现机组异常，立即停机，查明原因，及时处理并做好记录。
4.1.5、严格执行交接班制度，每天交班时，交班人员必须把机组运行情况交代清楚，接班人员接班后必须先巡回检查一次。
4.1.6、若要长时间停机，应将系统的水放空，以免锈蚀机器及管道，并将主要设备做好表面清洁及防护工作。
长时间停机后，若要重新开机，必须先冲洗系统管道(至少两道)，直至系统出水清澈、无杂质方可。
4.2、维护、保养4.2.1、每班巡回检查以下事项：4.2.1.1、检查进水管、出水管、补充水管是否畅通。
4.2.1.2、检查循环水泵、塔顶排风机运行是否正常，有无振动，风机支架及螺栓有无腐蚀松动。
4.2.1.3、检查布水器、波纹板有无堵塞，水流是否畅通。
如果有损坏要及时修补或更换。
4.2.2、每月检查一次冷却水塔各部件结垢情况，适时清洗加药除垢，尤其要防止藻类堆集，堵塞水流通道。
4.2.3、每年清洗一次集水盘，波纹板、布水器。
4.2.4、风机系统所有轴承的润滑脂一般每年更换一次。
4.2.5、由于冷却水塔排风机长期在热湿环境下工作，为了保证其绝缘性能，不发生电机烧毁事故，每年都必须作一次电机绝缘情况测试。
循环水操作规程
循环水岗位操作规程4.1 循环水岗位任务4.1.1 循环水岗位任务岗位主要任务是降低各岗位换热后回塔循环水的温度, 同时加入适量的水质稳定剂, 以达到杀菌灭藻、缓蚀阻垢作用,从而保证各项水质指标合格,提高换热效果,延长各换热器的使用寿命，满足生产用工业水,循环使用从而达到节水目的。
4.1.2.凉水塔构造组成由风机,收水器,布水管,喷头,填料,支架,挡水板,面板等组成.4.1.3.循环水操作要点1>设备启用2>液位控制3>水质处理4>水处理药剂投加：按药品类型决定、投加方式和投加频率5>巡回检查4.2 流程简述闭路式循环水 (有压回水)：反应、压缩、精馏及冷水机组换热器换热后的热循环水经回水管直接到冷却塔顶部，经塑料喷头与填料均匀布水后，与上升空气逆流接触换热，降温后流入冷水池。
经适量补水和加药处理，水质稳定后由离心泵加压送至各用水单位，循环使用。
其中一部份回水经机械过滤器过滤后只接回冷水池。
4.3 冷却塔原理及使用说明4.3.1 冷却塔组成：由风机、收水器、布水管、喷头、填料、支架、挡水板、面板等组成.4.3.2 降温原理换热后的热水汇集后由泵加压送至冷塔中上部，由喷嘴均匀淋雨式喷洒至由多层填料重叠组成的洒水间，以延长停留时间，塔顶螺旋桨式风机同步运行，聚集在塔中上部的热蒸气被顺时针转动的风叶抽动，抛向上空，由于风机抽动气体流动，塔内与塔外形成气压差，使塔外大量空气从底部补入与下落的水流逆接触经换热，热水温度得到降低、汇集到冷水池。
4.3.3 运转维护：风机、机电、减速机运转前须按相应说明书检查，特殊是机电接线，旋向保证风向与水逆流。
电机电流在其高速运转时等于额定值的 0.9~ 0.95。
减速机应定时加油。
4.3.4 循环冷却塔上水浊度不大于 100 ㎎/l。
4.3.5 塔顶避雷保护装置应确保完好。
4.3.6 风机检修需有专人监护，开关需停电挂牌(禁止合闸有人工作)。

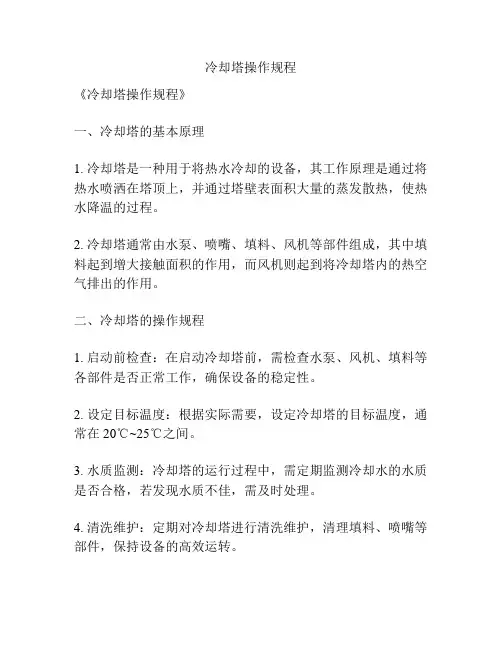

冷却塔操作规程
冷却塔操作规程
《冷却塔操作规程》
一、冷却塔的基本原理
1. 冷却塔是一种用于将热水冷却的设备，其工作原理是通过将热水喷洒在塔顶上，并通过塔壁表面积大量的蒸发散热，使热水降温的过程。
2. 冷却塔通常由水泵、喷嘴、填料、风机等部件组成，其中填料起到增大接触面积的作用，而风机则起到将冷却塔内的热空气排出的作用。
二、冷却塔的操作规程
1. 启动前检查：在启动冷却塔前，需检查水泵、风机、填料等各部件是否正常工作，确保设备的稳定性。
2. 设定目标温度：根据实际需要，设定冷却塔的目标温度，通常在20℃~25℃之间。
3. 水质监测：冷却塔的运行过程中，需定期监测冷却水的水质是否合格，若发现水质不佳，需及时处理。
4. 清洗维护：定期对冷却塔进行清洗维护，清理填料、喷嘴等部件，保持设备的高效运转。
5. 保养维护：定期检查冷却塔的各部件是否磨损严重，如有必要及时更换，延长设备的使用寿命。
6. 关闭停机：在不需要使用冷却塔时，需及时关闭设备，以节约能源和延长设备寿命。
在冷却塔的操作中，需要根据实际情况进行合理的调整，保障设备的正常运行，提高工作效率和生产效益。

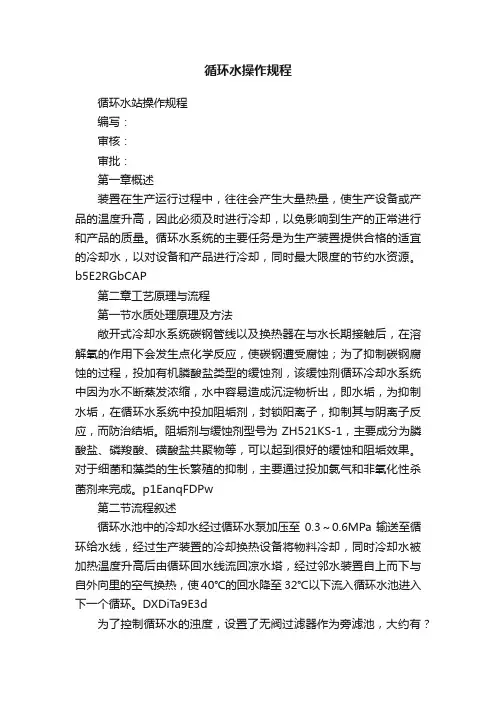

循环水操作规程
循环水操作规程循环水站操作规程编写：审核：审批：第一章概述装置在生产运行过程中，往往会产生大量热量，使生产设备或产品的温度升高，因此必须及时进行冷却，以免影响到生产的正常进行和产品的质量。
循环水系统的主要任务是为生产装置提供合格的适宜的冷却水，以对设备和产品进行冷却，同时最大限度的节约水资源。
b5E2RGbCAP第二章工艺原理与流程第一节水质处理原理及方法敞开式冷却水系统碳钢管线以及换热器在与水长期接触后，在溶解氧的作用下会发生点化学反应，使碳钢遭受腐蚀；为了抑制碳钢腐蚀的过程，投加有机膦酸盐类型的缓蚀剂，该缓蚀剂循环冷却水系统中因为水不断蒸发浓缩，水中容易造成沉淀物析出，即水垢，为抑制水垢，在循环水系统中投加阻垢剂，封锁阳离子，抑制其与阴离子反应，而防治结垢。
阻垢剂与缓蚀剂型号为ZH521KS-1，主要成分为膦酸盐、磷羧酸、磺酸盐共聚物等，可以起到很好的缓蚀和阻垢效果。
对于细菌和藻类的生长繁殖的抑制，主要通过投加氯气和非氧化性杀菌剂来完成。
p1EanqFDPw第二节流程叙述循环水池中的冷却水经过循环水泵加压至0.3～0.6MPa输送至循环给水线，经过生产装置的冷却换热设备将物料冷却，同时冷却水被加热温度升高后由循环回水线流回凉水塔，经过邻水装置自上而下与自外向里的空气换热，使40℃的回水降至32℃以下流入循环水池进入下一个循环。
DXDiT a9E3d为了控制循环水的浊度，设置了无阀过滤器作为旁滤池，大约有？方M的回水经过旁滤池过滤后再进入循环水池。
冷却水在系统内总水量应保持一定的状态运行，因此应对系统进行自动补水。
进入循环水池的补充水线根据循环水池的液位自动补水，以控制系统总水量的平衡。
RTCrpUDGiT通过加药装置将阻垢缓蚀剂送入循环水池中，以解决循环冷却水中结垢、污垢和腐蚀问题；通过真空加氯机送入循环水池中一定量的液氯，来杀菌灭藻，防止菌藻的生长繁殖。
5PCzVD7HxA第三节主要工艺技术指标一、循环水水质控制指标二、补充水质指标三、工艺控制指标四系统参数第四节加药方法与用量1、缓蚀阻垢剂ZH521KS-1加入法：采用加药装置，通过计量泵加药，运行时，每天测定一次循环水中的有机磷含量(1.5 ~3mg/L>，按定量补充水量设定计量泵控制旋钮在一固定位置，并根据水质分析报告做适当调整。
凉水塔、循环水系统操作规程
凉水塔、循环水系统操作规程本操作规程为****CNS-400型凉水塔及循坏水设备的生产操作方法，要求操作人员必须按照规程进行操作以保证为生产装置输出合格的冷却水。
一、操作要求1、凉水池及附属设备的总体检查1.1定期检查和确认冷却塔内全部设备部件完好、可用。
1.2检查和确认冷却塔上塔立管阀门处于正常状态。
1・3检查集水池内有无杂物垃圾，排污、溢流、补水管路应畅通。
1.4定期检测循环水水质、PH值（要求载PH： 8〜10） o入果达不到要求，请化验室提供固碱进行调整。
2、动设备检查2.1、开启冷却塔的上水进管道阀门，循环水上塔，并启动风机电机；2.2、机修人员在首次开车时观察风机、电机有无异常声响，观测和记录电机电流值、风机振动值、油温值；2.3、观察冷却塔集水池上的雨区淋水情况，是否存在明显不匀区域或水柱，如有，立刻停水断电，进入塔内对配水系统进行检查；2.4、在塔顶风筒旁观察飘水情况，是否有明显多的水滴从风筒中逸出散落在塔顶平台上，如有，立刻停水断电，进入塔内对收水器和配水系统进行检查；2.5、观察塔壁有无渗漏现象；2.6、记录冷却塔上塔水温（在循环水池北侧，回水上水管上温度计读出）、出塔水温（在循环水池南侧，出水管上温度计读出），循环水泵电机电流、风机电机电流，是否符合要求，如果不符合，查找原因后再开车。
二、开车步骤1、开启冷却塔风机，确认风机正常无噪音。
2、打开循环水池回水阀，并检查装置上各用水设备进水阀、回水阀是否全部打开。
3、确认循环水池内水质正常、水位在最低限（泵汲水口）以上。
4、开启循环水泵进口阀门，确认水已注满机头。
5、确认循环水泵油位正常，出口阀门处于关闭状态后，开启循坏水泵。
6、缓慢调节出口蝶阀，使管道内压力逐渐上升，当有回水从塔顶淋下时，开大出口法，使泵出口管道压力保持0.4MPa,装置顶层供水管道压力大于O.IMPao7检查循环水管路沿线没有问题、循坏水泵电流在额定范围内后，系统进入正常生产状态。
循环水系统安全操作规程
循环水系统安全操作规程一、岗位任务及职责范围1.1岗位任务1.将来自各个用户的约为50℃的循环水通过冷却塔冷至32℃，利用循环泵加压至0.4-0.5MPa，通过循环水给各个管道送至各个冷却设备。
2.正确使用和维护本岗位的所有设备、电气、仪表及其安全消防设施。
1.2职责范围界区内所有管道、设备、阀门、电气及仪表等均属于循环水岗位管辖范围。
二、岗位生产流程由造气工段来的热水经重力流入沉淀池沉淀煤灰后去热水池，由热水泵加压上一体化净水器，然后溢流至冷却塔，经喷嘴向下喷淋，水在塔内的填料中形成水膜与安装在塔顶的抽风机从塔底部抽入的空气逆向接触，空气吸收热水中的热量从塔顶排入大气，经空气冷却降温后的水汇集于塔底集水池，然后流入冷水池，根据水质情况，补充一定的新鲜水，然后由冷水泵通过管道送回造气工段循环使用。
循环过程中会根据水质情况排放一部分到全厂污水集中处理中心，污泥由桥式抓斗起重机抓起，脱水晒干。
三、主要工艺指标循环水进口温度 45℃循环水出口温度≤32℃循环水压力 0.4-0.5MPa四、系统开停车及正常操作4.1原始开车前准备工作1.循环水系统已经完成全部安装工作，并验收合格。
2.循环水系统完成吹扫、气密试验，并经检验合格。
3.电气仪表、设备管道防腐等的工作已经完成，并检验合格。
第1页/共7页4.循环水系统清洗置换合格，各辅助装置单体调试完毕并具备开车条件。
5.检查各阀门是否按要求处于正常开关位置，泵进出口阀处于关闭状态，循环水管道和换热设备的放空和导淋处于打开状态，各换热设备的进出口阀门处于全开状态。
4.2正常开车1.循环水凉水池、热水池补水至正常水位。
2.检查阀门开凉水泵出口总阀，开热水泵出口总阀及进凉水塔总阀。
关一体化净水器上水阀，开一体化净水器副线阀。
3.通知造气岗位准备引水。
4.循环水凉水泵、热水泵盘车，检查轴承是否加油。
5.关凉水泵、热水泵出口阀，开凉水泵、热水泵进口阀，泵体排气、止逆阀排气。
循环水冷却塔操作规程
循环水冷却塔操作规程
1、操作流程：
2、维护保养：
①、定期检查冷水泵、热水泵、冷却风机密封是否漏油，螺丝的紧固情况；
②、严禁循环水池中掉入杂物，以免被泵引入损坏泵设备；
③、循环池中液位过低时需及时补充原水，以免影响效率；
④、定期维护风机减速机及叶轮，手动转动风机叶轮，整机运转应轻重均匀，有时会出现冷却塔震动情况；
⑤、定期检查配电柜中断路器、变频器等电器元件使用情况，并做清理灰尘、紧固螺丝等；
⑥、定期清理冷却塔内水沟、水槽，水池、淋水填料、喷嘴等的污物、泥沙；
3、注意事项：
①、冷却塔使用前，应将水池循环系统管道的杂物和污泥彻底清除，
以防堵塞。
②、冷却塔使用时，应全面地检查电器设备是否正常（如电机外壳是否带电，接线盒是否密封，风机运转有无异常杂音）。
③、检修风机时，应有专人负责操作电源开关，以防人身事故。
风机电机较长时间不用，应妥善保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凉水塔、循环水系统操作规程
本操作规程为****CNS-400型凉水塔及循环水设备的生产操作方法，要求操作人员必须按照规程进行操作以保证为生产装置输出合格的冷却水。
一、操作要求
1、凉水池及附属设备的总体检查
1.1 定期检查和确认冷却塔内全部设备部件完好、可用。
1.2 检查和确认冷却塔上塔立管阀门处于正常状态。
1.3 检查集水池内有无杂物垃圾，排污、溢流、补水管路应畅通。
1.4 定期检测循环水水质、PH值（要求载PH：8～10）。
入果达不到要求，请化验室提供固碱进行调整。
2、动设备检查
2.1、开启冷却塔的上水进管道阀门，循环水上塔，并启动风机电机；
2.2、机修人员在首次开车时观察风机、电机有无异常声响，观测和记录电机电流值、风机振动值、油温值；
2.3、观察冷却塔集水池上的雨区淋水情况，是否存在明显不匀区域或水柱，如有，立刻停水断电，进入塔内对配水系统进行检查；
2.4、在塔顶风筒旁观察飘水情况，是否有明显多的水滴从风筒中逸出散落在塔顶平台上，如有，立刻停水断电，进入塔内对收水器和配水系统进行检查；
2.5、观察塔壁有无渗漏现象；
2.6、记录冷却塔上塔水温（在循环水池北侧，回水上水管上温度计读出）、出塔水温（在循环水池南侧，出水管上温度计读出），循环水泵电机电流、风机电机电流，是否符合要求，如果不符合，查找原因后再开车。
二、开车步骤
1、开启冷却塔风机，确认风机正常无噪音。
2、打开循环水池回水阀，并检查装置上各用水设备进水阀、回水阀是否全部打开。
3、确认循环水池内水质正常、水位在最低限（泵汲水口）以上。
4、开启循环水泵进口阀门，确认水已注满机头。
5、确认循环水泵油位正常，出口阀门处于关闭状态后，开启循环水泵。
6、缓慢调节出口蝶阀，使管道内压力逐渐上升，当有回水从塔顶淋下时，开大出口法，使泵出口管道压力保持0.4MPa，装置顶层供水管道压力大于0.1MPa。
7检查循环水管路沿线没有问题、循环水泵电流在额定范围内后，系统进入正常生产状态。
三、停车步骤
1、缓慢关闭循环水泵的出口阀门，逐渐降低出口管道的压力。
2、当出口管道压力减到零后，关闭循环水泵，关闭循环水泵进水阀，关闭循环水池回水阀，关闭循环水池风机。
三、运行事项
1、定时检查风扇是否运转正常，有无噪音，电机电流是否在额定范围内。
2、定时检查循环水泵是否运转正常，泵出口压力是否在正常范围内，泵运行是否有杂音，电机电流是否在额定范围内。
3、定时记录回水、供水水温，如果达不到技术要求及时通知技术部。
（要求供水温度小于30℃）
4、根据供水温度调整风机的开启数量。
供水温度大于27℃开启三台风机，供水温度大于25℃开启两台风机，供水温度小于20℃关掉所有风机。
4、定时测定循环水水质，要求循环水为清澈淡蓝色，PH在8～10之间。
5、严禁在没有关闭循环水出口阀门的情况下突然对泵停电，停车。
四、注意事项
凉水塔试车运行至第10～15天时，应对风机减速箱换油一次，正式运行后，每半年换油一次，不开车一个月以上时，应将齿轮箱内注满润滑油。
