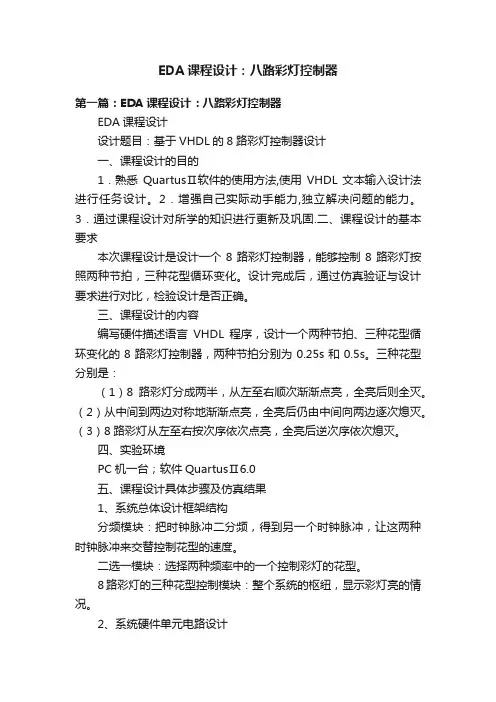

EDA课程设计：八路彩灯控制器第一篇：EDA课程设计：八路彩灯控制器EDA课程设计设计题目：基于VHDL的8路彩灯控制器设计一、课程设计的目的1．熟悉QuartusⅡ软件的使用方法,使用VHDL 文本输入设计法进行任务设计。
2．增强自己实际动手能力,独立解决问题的能力。
3．通过课程设计对所学的知识进行更新及巩固.二、课程设计的基本要求本次课程设计是设计一个8路彩灯控制器，能够控制8路彩灯按照两种节拍，三种花型循环变化。
设计完成后，通过仿真验证与设计要求进行对比，检验设计是否正确。
三、课程设计的内容编写硬件描述语言VHDL程序，设计一个两种节拍、三种花型循环变化的8路彩灯控制器，两种节拍分别为0.25s和0.5s。
三种花型分别是：（1）8路彩灯分成两半，从左至右顺次渐渐点亮，全亮后则全灭。
（2）从中间到两边对称地渐渐点亮，全亮后仍由中间向两边逐次熄灭。
（3）8路彩灯从左至右按次序依次点亮，全亮后逆次序依次熄灭。
四、实验环境PC机一台；软件Quartu sⅡ6.0五、课程设计具体步骤及仿真结果1、系统总体设计框架结构分频模块：把时钟脉冲二分频，得到另一个时钟脉冲，让这两种时钟脉冲来交替控制花型的速度。
二选一模块：选择两种频率中的一个控制彩灯的花型。
8路彩灯的三种花型控制模块：整个系统的枢纽，显示彩灯亮的情况。
2、系统硬件单元电路设计1.分频模块设计实验程序：library ieee;use ieee.std_logic_1164.all;entity fenpin2 isport(clk:in std_logic;clkk:out std_logic);end fenpin2;architecture behav of fenpin2 is beginprocess(clk)variable clkk1:std_logic:='0';beginif clk'event and clk='1' thenclkk1:= not clkk1;end if;clkk<=clkk1;end process;end behav;RTL电路图：波形图：2.二选一模块设计实验程序：library ieee;use ieee.std_logic_1164.all;entity mux21 is port(a,b,s:in std_logic;y:out std_logic);end mux21;architecture behave of mux21 is begin process(a,b,s)begin if s='0' then y<=a;else y<=b;end if;end process;end behave;RTL电路图：波形图：3.8路彩灯的三种花型控制模块设计程序: library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity color8 is port(clk,rst :in std_logic;q:out std_logic_vector(7 downto 0));end;architecture a of color8 is signal s:std_logic_vector(4 downto 0);begin process(s,clk)begin if rst='1' then s<=“00000”;elsif clk'event and clk= '1' then if s=“11111” thens<=“00000”;else s<=s+1;end if;case s is when “00000”=>q<=“00000000”;when“00001”=>q<=“10001000”;when“00010”=>q<=“11001100”;when“00011”=>q<=“11101110”;when “00100”=>q<=“11111111”;when “00101”=>q<=“00000000”;when“00110”=>q<=“00011000”;when“00111”=>q<=“00111100”;when“01000”=>q<=“01111110”;when“01001”=>q<=“11111111”;when“01010”=>q<=“11100111”;when“01011”=>q<=“11000011”;when“01100”=>q<=“10000001”;when“01101”=>q<=“00000000”;when“01110”=>q<=“10000000”;when“01111”=>q<=“11000000”;when“10000”=>q<=“11100000”;when“10001”=>q<=“11110000”;when“10010”=>q<=“11111000”;when“10011”=>q<=“11111100”;when“10100”=>q<=“11111110”;when“10101”=>q<=“11111111”;when“10110”=>q<=“11111110”;when“10111”=>q<=“11111100”;w hen“11000”=>q<=“11111000”;when“11001”=>q<=“11110000”;when“11010”=>q<=“11100000”;when“11011”=>q<=“11000000”;when“11100”=>q<=“10000000”;when“11101”=>q<=“00000000”;when others=>null;end case;end if;end process;end;RTL电路图：波形图：4.综合程序library ieee;use ieee.std_logic_1164.all;entity fenpin2 isport(clk:in std_logic;clkk:out std_logic);end fenpin2;architecture behav of fenpin2 is beginprocess(clk)variable clkk1:std_logic:='0';beginif clk'event and clk='1' thenend if;clkk<=clkk1;end process;end behav;library ieee;use ieee.std_logic_1164.all;entity mux21 is port(a,b,s:in std_logic;y:out std_logic);end mux21;architecture behave of mux21 is begin process(a,b,s)begin if s='0' then y<=a;else y<=b;end if;end process;end behave;library ieee;clkk1:= not clkk1;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity color8 is port(clk,rst :in std_logic;q:out std_logic_vector(7 downto 0));end;architecture a of color8 is signal s:std_logic_vector(4 downto 0);begin process(s,clk)begin if rst='1' then s<=“00000”;elsif clk'event and clk= '1' then if s=“11111” thens<=“00000”;else s<=s+1;end if;case s is when “00000”=>q<=“00000000”;when“00001”=>q<=“10001000”;when“00010”=>q<=“11001100”;when“00011”=>q<=“11101110”;when“00100”=>q<=“11111111”;when“00101”=>q<=“00000000”;when“00110”=>q<=“00011000”;when“00111”=>q<=“00111100”;when“01000”=>q<=“01111110”;when“01001”=>q<=“11111111”;when“01010”=>q<=“11100111”;when“01011”=>q<=“11000011”;when “01100”=>q<=“10000001”;when “01101”=>q<=“00000000”;when“01110”=>q<=“10000000”;when“01111”=>q<=“11000000”;when“10000”=>q<=“11100000”;when“10001”=>q<=“11110000”;when“10010”=>q<=“11111000”;when“10011”=>q<=“11111100”;when“10100”=>q<=“11111110”;when“10101”=>q<=“11111111”;when“10110”=>q<=“11111110”;when“10111”=>q<=“11111100”;when“11000”=>q<=“11111000”;when“11001”=>q<=“11110000”;when“11010”=>q<=“11100000”;when“11011”=>q<=“11000000”;when“11100”=>q<=“10000000”;when“11101”=>q<=“00000000”;when others=>null;end case;end if;end process;end;library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity balucaideng is port(clk,s,rst:in std_logic;q:out std_logic_vector(7 downto 0));end;architecture one of balucaideng issignal h0,h1:std_logic;component fenpin2port(clk:in std_logic;clkk:out std_logic);end component;component mux21 port(a,b,s:in std_logic;y:out std_logic);end component;component color8 port(clk,rst :in std_logic;q:out std_logic_vector(7 downto 0));end component;begin u1: fenpin2 port map(clk=>clk，clkk=>h0);u2: mux21 port map(a=>h0，b=>clk，s=>s;y=>h1);u3: color8 port map(clk=>h1，rst=>rst，q=>q);end;波形图：六、实验总结第二篇：eda课程设计-彩灯控制器1.设计目的学习EDA开发软件和MAX+plus Ⅱ的使用方法，熟悉可编程逻辑器件的使用，通过制作来了解彩灯控制系统。
八路彩灯课程设计八路彩灯控制器的设计
八路彩灯课程设计--八路彩灯控制器的设计课程设计报告课程: 数字电路题目:八路彩灯控制器的设计院系: 物理与电子信息学院专业: 2011级电子信息科学与技术学号: 20111302031姓名: 李俊完成日期: 2008 年 6 月 22 日摘要：本次八路彩灯电路的制作主要采用74LS194芯片接成扭环形结构的移位寄存器来实现，通过555定时电路组成多谢振荡电路。
整个电路主要由移位寄存器、控制电路、脉冲发生器构成8个彩灯的循环控制，并且可以组成多种花型。
关键词：控制、循环、555定时电路一、设计内容与设计要求1.设计目的⑴学会将一个实际情况抽象为逻辑电路的逻辑状态的方法。
⑵掌握计数、译码、显示综合电路的设计与调试方法。
⑶掌握实际输出电路不同要求的实现方法。
2.设计任务八路彩示系统，该系统实现以下功能：⑴八路彩灯从左向右逐次渐亮，间隔为1秒。
⑵八路彩灯从右向左逐次渐灭，间隔为1秒。
⑶八路彩灯同时亮，时间为0.5秒，然后同时变暗，时间为0.5秒，反复4次。
3.设计要求⑴确定总体设计方案画出总方框图，确定各单元电路的功能，进行单元电路的设计，画出逻辑图。
⑵选择元器件型号。
⑶画出总逻辑图和装配图，并在实验板上组装电路。
⑷进行电路调试，使其达到设计要求。
⑸写出总结报告。
4.参考器件555定时器、计数器、双向移位寄存器、显示译码管、数码显示管、发光二极管及一些门电路等。
二、总体设计思路根据课程设计课题要求，要实现本系统，需要设计时钟脉冲产生电路，循环控制电路和彩灯花样输出电路。
时钟脉冲产生电路由74LS163分频实现，循环控制电路由74LS163和74LS10实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。
三、总体设计原理1.基本原理由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和送数，通过控制CLR ＇控制清零。
第一节拍为1右移，第二节拍为0左移，第三节拍全亮为置数1，全灭为清零。
8彩灯控制器课程设计
8彩灯控制器课程设计一、课程目标知识与理解：1. 学生能理解8彩灯控制器的基本原理，掌握其电路组成及功能。
2. 学生能描述8彩灯控制器的编程方法，了解与掌握相关编程语言的运用。
3. 学生了解8彩灯控制器在现实生活中的应用，认识到其在科技领域的重要性。
技能与运用：1. 学生能够独立完成8彩灯控制器的组装，并运用所学知识进行调试。
2. 学生能够运用编程语言对8彩灯控制器进行编程，实现不同的灯光效果。
3. 学生能够运用8彩灯控制器解决实际问题，培养创新意识和动手能力。
情感态度与价值观：1. 学生在课程学习中培养对电子科技的兴趣，激发学习热情。
2. 学生通过团队合作，培养沟通、协作能力和集体荣誉感。
3. 学生在创作过程中，体验科技与艺术的结合，提高审美情趣。
课程性质：本课程为电子技术与编程实践课程，注重理论知识与实际操作相结合，培养学生的动手能力、创新意识和实际问题解决能力。
学生特点：学生处于中学阶段，具备一定的电子基础和编程知识，对新鲜事物充满好奇心，喜欢动手实践。
教学要求：教师需引导学生通过理论学习和实践操作，掌握8彩灯控制器相关知识，注重培养学生的实际操作能力和创新精神。
同时，关注学生的情感态度价值观的培养，使学生在课程学习中获得全面发展。
二、教学内容1. 8彩灯控制器基础知识：- 电路原理与组成：介绍8彩灯控制器的电路结构、元件功能及其相互关系。
- 控制器编程语言：学习控制器编程的基础语法，掌握编程方法。
2. 实践操作：- 8彩灯控制器组装：按照电路图完成控制器组装，学习使用相关工具和仪器。
- 灯光编程与调试：运用编程语言，设计不同的灯光效果，并进行调试。
3. 应用与创新：- 实际案例分享：分析8彩灯控制器在现实生活中的应用案例，激发学生创新意识。
- 创意设计实践：指导学生运用所学知识，完成创意8彩灯控制器设计。
教材章节关联：1. 电路原理与组成：对应教材第3章“电子电路基础”。
2. 控制器编程语言：对应教材第5章“编程基础与技巧”。
8路彩灯控制器

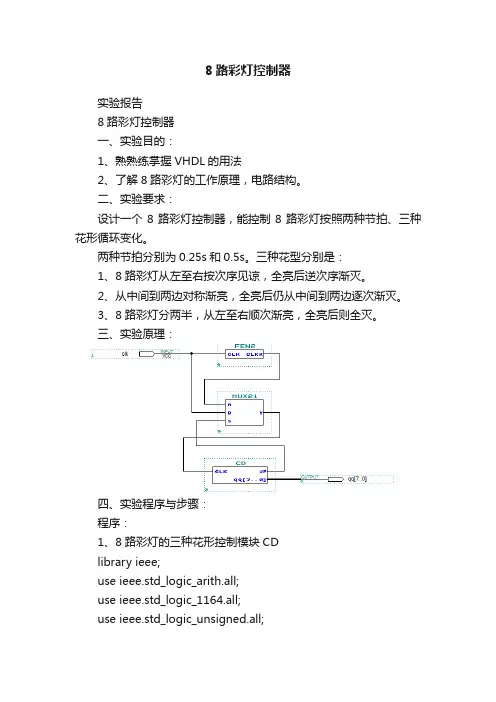

8路彩灯控制器实验报告8路彩灯控制器一、实验目的：1、熟熟练掌握VHDL的用法2、了解8路彩灯的工作原理，电路结构。
二、实验要求：设计一个8路彩灯控制器，能控制8路彩灯按照两种节拍、三种花形循环变化。
两种节拍分别为0.25s和0.5s。
三种花型分别是：1、8路彩灯从左至右按次序见谅，全亮后逆次序渐灭。
2、从中间到两边对称渐亮，全亮后仍从中间到两边逐次渐灭。
3、8路彩灯分两半，从左至右顺次渐亮，全亮后则全灭。
三、实验原理：四、实验程序与步骤：程序：1、8路彩灯的三种花形控制模块CDlibrary ieee;use ieee.std_logic_arith.all;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cd isport(clk:in std_logic;jp:out std_logic;qq:out std_logic_vector(7 downto 0)); end cd; architecture behav of cd isconstant w:integer:=7;signal q:std_logic_vector(7 downto 0); beginprocess(clk)variable flag:bit_vector(2 downto 0):="000"; variable jp1:std_logic:='0';beginif clk'event and clk='1' thenif flag="000"thenq<='1'&q(w downto 1);if q(1)='1'thenflag:="001";end if;elsif flag="001" thenq<=q(w-1 downto 0)&'0';if q(6)='0'thenflag:="010";end if;elsif flag="010"thenq(w downto 4)<=q(w-1 downto 4)&'1';q(w-4 downto 0)<='1'&q(w-4 downto 1);if q(1)='1'thenflag:="011";end if;elsif flag="011"thenq(w downto 4)<=q(w-1 downto 4)&'0';q(w-4 downto 0)<='0'&q(w-4 downto 1);if q(1)='0'thenflag:="100";end if;elsif flag="100"thenq(w downto 4)<='1'&q(w downto 5);q(w-4 downto 0)<='1'&q(w-4 downto 1);if q(1)='1'thenflag:="101";end if;elsif flag="101"thenq<="00000000";jp1:=not jp1;flag:="000";end if;end if;qq<=q;jp<=jp1;end process;end behav;2、二选一多路选择器模块MUX21 library ieee; use ieee.std_logic_1164.all;entity mux21 isport(a,b,s:in std_logic;y:out std_logic);end mux21;architecture ar of mux21 isbeginprocess(a,b,s)beginif s='0'theny<=a;elsey<=b;end if;end process;end ar;3、二分频模块FEN2library ieee;use ieee.std_logic_1164.all;entity fen2 isport(clk:in std_logic;clkk:out std_logic);end fen2;architecture behav of fen2 isbeginprocess(clk)variable clkk1:std_logic:='0'; beginif clk'event and clk='1'thenclkk1:=not clkk1;end if;clkk<=clkk1;end process;end behav;步骤：1、输入程序CD、MUX21、FEN2。
八路彩灯控制器 课程设计

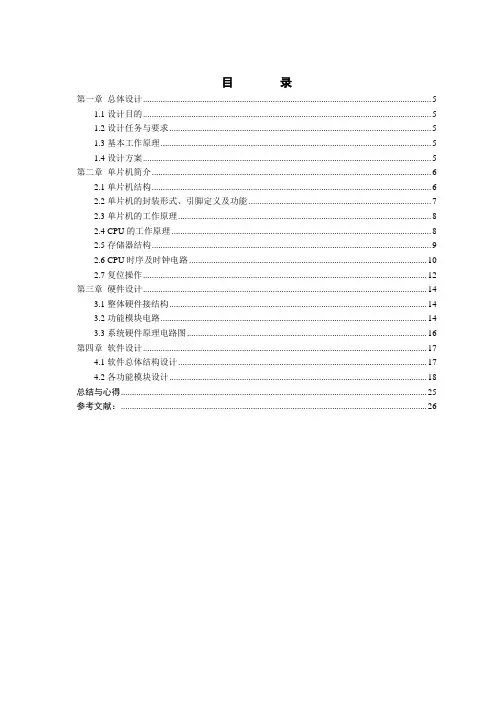

目录第一章总体设计 (5)1.1设计目的 (5)1.2设计任务与要求 (5)1.3基本工作原理 (5)1.4设计方案 (5)第二章单片机简介 (6)2.1单片机结构 (6)2.2单片机的封装形式、引脚定义及功能 (7)2.3单片机的工作原理 (8)2.4 CPU的工作原理 (8)2.5存储器结构 (9)2.6 CPU时序及时钟电路 (10)2.7复位操作 (12)第三章硬件设计 (14)3.1整体硬件接结构 (14)3.2功能模块电路 (14)3.3系统硬件原理电路图 (16)第四章软件设计 (17)4.1软件总体结构设计 (17)4.2各功能模块设计 (18)总结与心得 (25)参考文献： (26)第一章总体设计1.1设计目的1)了解单片机的基本原理及相关的简单应用。
2)掌握用单片机设计系统的一般步骤。
3)了解LED数码管的基本知识和驱动方法。
4)掌握单片机系统各个组成部分的作用以及分布位置。
5)学会运用单片机的硬件资源。
1.2设计任务与要求8个彩灯的控制电路的任务为：用AT89S51单片机设计设计一个8个彩灯控制电路。
要求：完成以下花形变化：1) 从左到右依次点亮，8个灯全亮；从右到左依次熄灭，8个灯全灭。
时间节拍为1秒。
2)从两边向中间依次点亮，8个灯全亮；从中间向两边依次熄灭，8个灯全灭。
时间节拍为1秒。
3)循环往复，用LED管模拟彩灯。
4)用汇编语言编程，用proteus仿真。
1.3基本工作原理此次使设计一个能控制八路彩灯的控制器，其中彩灯用发光二极管模拟。
由P1.6和P1.7口控制电路启动与停止，根据彩灯的亮灭要求，利用数据指针查表，将查到的内容送给P2口进行显示，然后调用1s延时程。
若查到的内容为跳出代码就重新开始循环。
1.4设计方案软件方面：通过汇编语言编程实现不同要求的状态，由延时程序实现1秒的延时时间。
硬件方面：彩灯启动与停止由P1.6和P1.7口进行控制，彩灯的显示状态由AT89C51的P2口输出显示。
数电课程设计报告八路花样灯控制器的设计
数电课程设计报告八路花样灯控制器的设计学校:班级：成员：指导老师:2012.6.24目录一、设计要求 (3)二、设计目的 (3)三、技术指标 (3)四、元件清单 (3)五、电路框图 (4)六、单元电路设计 (4)七、总电路图 (7)八、问题及解决办法 (8)九、心得体会 (9)十、参考文献 (9)十一、附录（此次的课程设计的部分花样变化图） (10)一、设计要求：1、有一个时钟电路。
2、有八个LED发光二极管输出电路。
3、至少16种变化的花样控制。
二、设计目的：1、巩固和加深对电子电路的基本知识的理解，提高综合运用本课程所学的知识的能力。
2、培养根据设计需要选学参考书籍，查阅相关手册，图表和文献资料的自学能力。
3、通过电路的方案分析，论证和比较，设计计算选取元件，电路组装，调试等环节初步掌握简单实用电路的分析方法和工程设计方法。
4、学会简单电路的实验调试和性能指标的测试方法，提高学生动手能力和进行数字电路实验的基本技能三、技术指标:设计一个有八个LED灯输出花样的控制器电路,其中有三个LED灯受74ls194芯片控制，4个LED灯受74ls160芯片控制，最后一个LED灯由两片74ls160芯片组成的二十三进制计数器的进位来控制。
从第十个时钟脉冲开始第一片74LS160的Q0端变成高电平。
此时74LS194开始移位。
通过对电源的通断来控制复位。
另外三个主要芯片统一由一个时钟芯片来控制，进而达到同步工作。
最后加上一个非门和一个与非门等完成了八路花样灯控制器的设计。
进而实现了八路LED的输出。
并且该控制器共有32种变化的花样。
（附录有其中18种花样）四、元器件清单：五、电路框图六、单元电路的设计我们设计的八路花样灯控制器共分为四大模块。
它们分别是：时钟电路模块、74LS194移位寄存器模块、主控制模块（由两片74LS160构成）、显示模块（8个发光二级管LED）（1）时钟电路图(1)图(1)所示是用555定时器接成的多谐振荡器，其分析如下：启动Multisim 11程序，我们从混合器件库（Mixed）中的定时器件（Timer）中取出 555 定时器，从工具栏中找出电阻R、电容C、地及电源VDD信号。
8彩灯控制器课程设计
8彩灯控制器课程设计一、课程目标知识目标：1. 学生能理解并掌握8彩灯控制器的基本原理，包括电路组成、工作流程及功能特点。
2. 学生能描述8彩灯控制器的编程方法，运用相关指令实现不同灯光效果的切换。
技能目标：1. 学生能够独立完成8彩灯控制器的组装和调试，具备实际操作能力。
2. 学生能够运用已学知识，设计出具有创意的8彩灯控制程序，实现个性化灯光效果。
情感态度价值观目标：1. 学生通过学习8彩灯控制器，培养对电子技术和编程的兴趣，激发创新意识和探索精神。
2. 学生在团队合作中，学会相互沟通、协作，培养集体荣誉感和责任感。
课程性质：本课程为电子技术实践课程，注重理论与实践相结合，强调学生的动手能力和创新能力。
学生特点：六年级学生具备一定的电子技术基础，对新事物充满好奇心，喜欢动手实践，但需引导培养团队合作意识。
教学要求：教师应关注学生的个体差异，提供个性化指导，鼓励学生积极参与，充分发挥学生的主观能动性。
同时，注重培养学生的安全意识，确保实践活动顺利进行。
通过本课程的学习，使学生将理论知识与实际操作相结合，提高综合素养。
二、教学内容本课程教学内容主要包括以下几部分：1. 8彩灯控制器原理介绍：讲解控制器的基本组成、工作原理及功能特点，对应教材第3章“智能控制器原理与应用”。
2. 电路组成与连接：学习如何识别并连接8彩灯控制器所需元器件，掌握电路搭建方法，对应教材第4章“电子电路的搭建与调试”。
3. 编程方法与指令：学习8彩灯控制器的编程方法，掌握相关指令，实现灯光效果的切换，对应教材第5章“控制器编程与应用”。
4. 实践操作：分组进行8彩灯控制器的组装、调试与编程，培养实际操作能力，对应教材第6章“实践项目：智能控制器应用”。
5. 创意设计与展示：鼓励学生运用所学知识，设计具有创意的8彩灯控制程序，进行作品展示，对应教材第7章“创新设计与实践”。
教学进度安排如下：1. 第1课时：8彩灯控制器原理介绍，电路组成与连接。
数电课程设计-八路彩灯控制器
湖南工程学院课程设计课程名称电子技术课程设计课题名称彩灯控制器专业电气工程及其自动化班级 1102学号 201101010210姓名郭昕指导教师田莉2013年 12月 27日湖南工程学院课程设计任务书课程名称：电子技术课程设计题目：多功能数字钟电路专业班级：电气1102学生姓名：郭昕学号：201101010210指导老师：田莉审批：田莉任务书下达日期 2013年 12月 16日设计完成日期 2013年 12月 27日目录一课程设计题目（与实习目的） (7)（一）、题目：多路彩灯控制器 (7)（二）、实习目的： (7)二总体方案的选择 (7)（1）总体方案的设计 (7)（2）总体方案的选择 (8)三单元电路的设计 (9)（1）花型演示电路 (9)（2）花型控制信号电路 (13)（3）节拍控制电路 (14)（4）时钟信号电路原理图 (16)四总体电路图（见附页） (18)五电路组装后，实际测量的各个单元电路的输入、输出信号波形18六安装、调试过程 (21)七故障分析与电路改进 (22)（一）、巩固数电知识 (23)（二）、学会用电路板、芯片、导线等组装各种功能的电路； (23)（三）、和同学共同合作、互相学习、共同进步 (24)八总结： (24)九附录（元器件清单）： (25)十参考文献。
(25)一课程设计题目（与实习目的）（一）、题目：多路彩灯控制器（二）、实习目的：1．进一步掌握数字电路课程所学的理论知识。
2．熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。
3．了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4．培养认真严谨的工作作风和实事求是的工作态度。
5．数点课程实验是大学中为我们提供的唯一一次动手实践的机会，增强动手实践的能力。
