(完整word版)北邮电子电路实验 函数信号发生器 实验报告

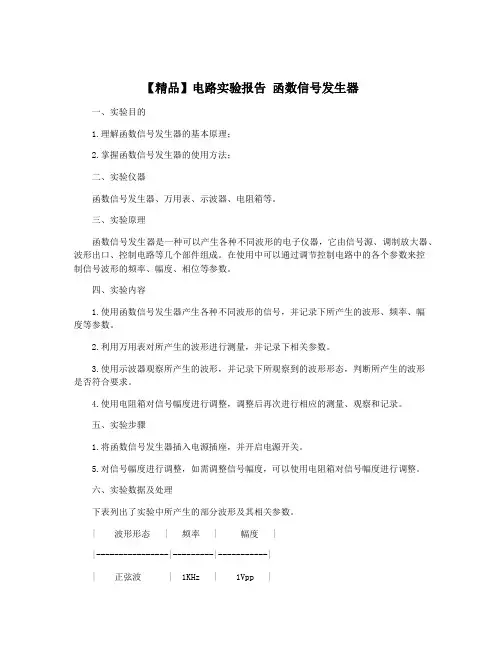

【精品】电路实验报告 函数信号发生器
【精品】电路实验报告函数信号发生器一、实验目的1.理解函数信号发生器的基本原理；2.掌握函数信号发生器的使用方法；二、实验仪器函数信号发生器、万用表、示波器、电阻箱等。
三、实验原理函数信号发生器是一种可以产生各种不同波形的电子仪器，它由信号源、调制放大器、波形出口、控制电路等几个部件组成。
在使用中可以通过调节控制电路中的各个参数来控制信号波形的频率、幅度、相位等参数。
四、实验内容1.使用函数信号发生器产生各种不同波形的信号，并记录下所产生的波形、频率、幅度等参数。
2.利用万用表对所产生的波形进行测量，并记录下相关参数。
3.使用示波器观察所产生的波形，并记录下所观察到的波形形态，判断所产生的波形是否符合要求。
4.使用电阻箱对信号幅度进行调整，调整后再次进行相应的测量、观察和记录。
五、实验步骤1.将函数信号发生器插入电源插座，并开启电源开关。
5.对信号幅度进行调整，如需调整信号幅度，可以使用电阻箱对信号幅度进行调整。
六、实验数据及处理下表列出了实验中所产生的部分波形及其相关参数。
| 波形形态 | 频率 | 幅度 ||----------------|---------|-----------|| 正弦波 | 1KHz | 1Vpp || 正弦波 | 5KHz | 500mVpp|| 方波 | 2KHz | 2Vpp || 三角波 | 1KHz | 1Vpp |七、实验结果分析根据实验数据分析，可以得出以下结论：2.在产生不同波形的信号时，需调节控制电路中的各个参数，如频率、幅度、相位等，才能产生相应的波形。
3.在调试波形时应注意信号幅度，如波形幅度过大或过小，都会影响到实验的结果。
八、实验注意事项1.实验中要注意安全，避免触电、短路等事故的发生。
3.在实验中应认真记录实验数据，为进一步分析和处理提供有力的数据支持。
函数信号发生器实验报告.
函数信号发生器实验报告.一、实验目的本实验的主要目的是学习如何使用函数信号发生器和使用示波器观察信号波形，了解不同的信号波形及其特性，并探究不同信号波形在电路中的应用。
二、实验原理函数信号发生器是一种可以产生各种不同频率、不同幅度、不同波形的信号的仪器。
在实验中，我们将使用 Agilent 33220A 函数信号发生器，它可以产生多种基本波形，如正弦波、方波、三角波、锯齿波等。
函数信号发生器具有很高的稳定性和精确性，可根据需要输出不同范围的信号。
示波器是一种常用的检测和观测电路中信号波形的仪器，被广泛应用于电子学、通信、计算机和电力等行业。
在实验中，我们将使用 Tektronix TDS2002C 示波器，它可以显示多通道、多频道、高频率的波形，并提供多种触发方式，可用于观测电路中的信号波形。
三、实验过程1. 准备工作（1）开启函数信号发生器和示波器，并进行必要的预热。
等待信号稳定后，将函数信号发生器和示波器的输出连接线分别连接到实验电路对应的输入端口上。
（2）将实验电路按照实验要求搭建、联接好。
（3）调节示波器的电压、触发和标尺等参数，以方便观测信号波形。
（4）在函数信号发生器上选择需要输出的信号波形，设置频率、幅度等参数，并调节输出电平，以符合实验要求。
2. 实验操作本实验中我们将根据实验要求进行多种不同信号波形的输出和观测，具体实验步骤如下：（1）正弦波信号发生器实验a) 在函数信号发生器上选择正弦波信号波形，并设置频率为 5kHz，幅度为 5V。
b) 将输出信号连接到电路输入端口上，并将示波器调节到 AC 界面，调节触发方式为边沿触发，并设置触发电压符合需要观测的信号波形。
c) 观测信号波形，并记录波形主要特征。
4. 结果分析通过观测示波器中显示的正弦波形，我们可以看出正弦波具有周期性好、连续性强、波形圆润等特点。
因此，正弦波信号被广泛应用于各种电子电路中，如音频放大、翻译、计算机图像显示、调制解调等方面。

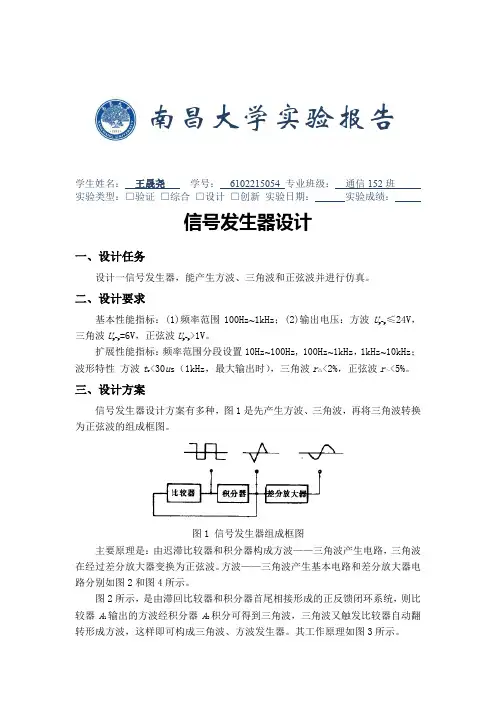

(完整word版)信号发生器实验报告(终)
南昌大学实验报告学生姓名：王晟尧学号：6102215054 专业班级：通信152班实验类型：□验证□综合□设计□创新实验日期：实验成绩：信号发生器设计一、设计任务设计一信号发生器，能产生方波、三角波和正弦波并进行仿真。
二、设计要求基本性能指标：(1)频率范围100Hz~1kHz；(2)输出电压：方波U p-p≤24V，三角波U p-p=6V，正弦波U p-p>1V。
扩展性能指标：频率范围分段设置10Hz~100Hz, 100Hz~1kHz，1kHz~10kHz；波形特性方波t r<30u s（1kHz，最大输出时），三角波r△<2%，正弦波r～<5%。
三、设计方案信号发生器设计方案有多种，图1是先产生方波、三角波，再将三角波转换为正弦波的组成框图。
图1 信号发生器组成框图主要原理是：由迟滞比较器和积分器构成方波——三角波产生电路，三角波在经过差分放大器变换为正弦波。
方波——三角波产生基本电路和差分放大器电路分别如图2和图4所示。
图2所示，是由滞回比较器和积分器首尾相接形成的正反馈闭环系统，则比较器A1输出的方波经积分器A2积分可得到三角波，三角波又触发比较器自动翻转形成方波，这样即可构成三角波、方波发生器。
其工作原理如图3所示。
图2 方波和三角波产生电路图3 比较器传输特性和波形利用差分放大器的特点和传输特性，可以将频率较低的三角波变换为正弦波。
其基本工作原理如图5所示。
为了使输出波形更接近正弦波，设计时需注意：差分放大器的传输特性曲线越对称、线性区越窄越好；三角波的幅值V应接近晶m体管的截止电压值。
图4 三角波→正弦波变换电路图5 三角波→正弦波变换关系在图4中，RP1调节三角波的幅度，RP2调整电路的对称性，并联电阻RE2用来减小差分放大器的线性区。
C1、C2、C3为隔直电容，C4为滤波电容，以滤除谐波分量，改善输出波形。
波形发生器的性能指标：①输出波形种类：基本波形为正弦波、方波和三角波。

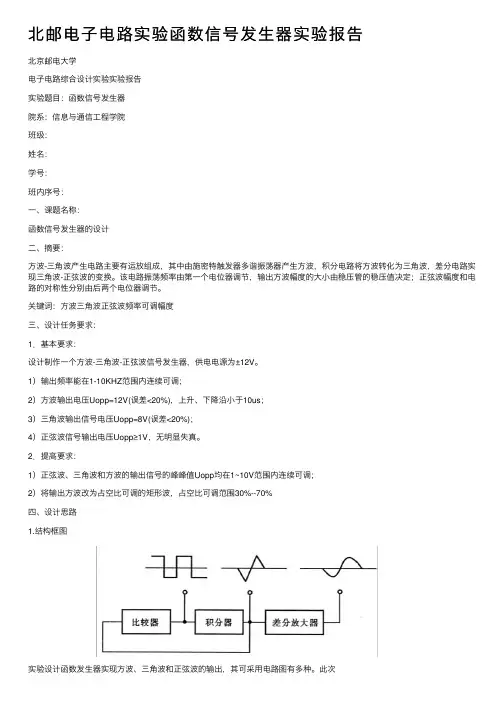

北邮电子电路实验函数信号发生器实验报告
北邮电⼦电路实验函数信号发⽣器实验报告北京邮电⼤学电⼦电路综合设计实验实验报告实验题⽬：函数信号发⽣器院系：信息与通信⼯程学院班级：姓名：学号：班内序号：⼀、课题名称：函数信号发⽣器的设计⼆、摘要：⽅波-三⾓波产⽣电路主要有运放组成，其中由施密特触发器多谐振荡器产⽣⽅波，积分电路将⽅波转化为三⾓波，差分电路实现三⾓波-正弦波的变换。
该电路振荡频率由第⼀个电位器调节，输出⽅波幅度的⼤⼩由稳压管的稳压值决定；正弦波幅度和电路的对称性分别由后两个电位器调节。
关键词：⽅波三⾓波正弦波频率可调幅度三、设计任务要求：1．基本要求：设计制作⼀个⽅波-三⾓波-正弦波信号发⽣器，供电电源为±12V。
1）输出频率能在1-10KHZ范围内连续可调；2）⽅波输出电压Uopp=12V(误差<20%)，上升、下降沿⼩于10us；3）三⾓波输出信号电压Uopp=8V(误差<20%)；4）正弦波信号输出电压Uopp≥1V，⽆明显失真。
2．提⾼要求：1）正弦波、三⾓波和⽅波的输出信号的峰峰值Uopp均在1~10V范围内连续可调；2）将输出⽅波改为占空⽐可调的矩形波，占空⽐可调范围30%--70%四、设计思路1.结构框图实验设计函数发⽣器实现⽅波、三⾓波和正弦波的输出，其可采⽤电路图有多种。
此次实验采⽤迟滞⽐较器⽣成⽅波，RC积分器⽣成三⾓波，差分放⼤器⽣成正弦波。
除保证良好波形输出外，还须实现频率、幅度、占空⽐的调节，即须在基本电路基础上进⾏改良。
由⽐较器与积分器组成的⽅波三⾓波发⽣器，⽐较器输出的⽅波信号经积分器⽣成三⾓波，再经由差分放⼤器⽣成正弦波信号。
其中⽅波三⾓波⽣成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波⽣成电路采⽤差分放⼤器，由于差分放⼤电路具有⼯作点稳定、输⼊阻抗⾼、抗⼲扰能⼒较强等优点，特别是作为直流放⼤器时，可以有效地抑制零点漂移，因此可将频率很低的三⾓波变换成正弦波。
2．系统的组成框图五、分块电路与总体电路的设计1．⽅波—三⾓波产⽣电路如图所⽰为⽅波—三⾓波产⽣电路，由于采⽤了运算放⼤器组成的积分电路，可得到⽐较理想的⽅波和三⾓波。
信号发生器实验实训报告
一、实验目的1. 熟悉信号发生器的基本原理和组成。
2. 掌握信号发生器的操作方法和使用技巧。
3. 学习通过信号发生器进行信号测试和调试的方法。
4. 培养实验操作能力和分析问题、解决问题的能力。
二、实验原理信号发生器是一种能够产生各种波形信号的电子设备，广泛应用于科研、生产和教学等领域。
本实验所使用的信号发生器为函数信号发生器，可以产生正弦波、方波、三角波等基本波形信号。
三、实验设备1. 信号发生器一台2. 示波器一台3. 测试电缆若干4. 负载电阻若干四、实验内容1. 信号发生器的基本操作（1）打开信号发生器，调整频率、幅度和波形等参数。
（2）观察信号发生器输出波形，确认波形是否正常。
（3）调整输出幅度，使其符合实验要求。
2. 正弦波信号的测试（1）将信号发生器设置为正弦波，调整频率和幅度。
（2）使用示波器观察输出波形，确认波形为正弦波。
（3）测试输出波形的频率、幅度和相位，记录数据。
3. 方波信号的测试（1）将信号发生器设置为方波，调整频率和幅度。
（2）使用示波器观察输出波形，确认波形为方波。
（3）测试输出波形的频率、幅度和占空比，记录数据。
4. 三角波信号的测试（1）将信号发生器设置为三角波，调整频率和幅度。
（2）使用示波器观察输出波形，确认波形为三角波。
（3）测试输出波形的频率、幅度和上升时间、下降时间，记录数据。
5. 信号发生器的应用（1）利用信号发生器产生各种波形信号，进行电路测试和调试。
（2）使用信号发生器进行信号调制和解调实验。
（3）利用信号发生器进行信号分析实验。
五、实验结果与分析1. 正弦波信号测试结果频率：1kHz幅度：2Vpp相位：0°2. 方波信号测试结果频率：1kHz幅度：2Vpp占空比：50%3. 三角波信号测试结果频率：1kHz幅度：2Vpp上升时间：50μs下降时间：50μs实验结果表明，信号发生器能够产生各种波形信号，且波形质量符合实验要求。
六、实验总结1. 通过本次实验，我们熟悉了信号发生器的基本原理和组成，掌握了信号发生器的操作方法和使用技巧。
北邮模电实验报告函数发生器
北京邮电大学课程实验报告课程名称：电子测量与电子电路设计题目：函数信号发生器院系：电子工程学院电子科学与技术专业班级： 2013211209学生姓名: 刘博闻学号: 2013211049 指导教师:高惠平摘要函数信号发生器广泛地应用于各大院校和科研场所。
随着科技的进步，社会的发展，单一的函数信号发生器已经不能满足人们的需求，本实验设计的正是多种波形发生器。
本实验由两个电路组成，方波—三角波发生电路和三角波—正弦波变换电路。
方波—三角波发生电路由自激的单线比较器产生方波，通过RC积分电路产生三角波，在经过差分电路可实现三角波—正弦波的变换。
本电路振荡频率和幅度用电位器调节，输出方波幅度的大小由稳压管的稳压值决定；而正弦波幅度和电路的对称性也分别由两个电位器调节，以实现良好的正弦波输出图形。
它的制作成本不高，电路简单，使用方便，有效的节省了人力，物力资源，具有实际的应用价值。
关键词：三角波方波正弦波幅度调节频率调节目录设计要求 (1)1．前言 (1)2．方波、三角波、正弦波发生器方案 (1)2.1原理框图 (1)2.2 系统组成框图 (2)3．各组成部分的工作原理 (2)3.1 方波-三角波产生电路的工作原理 (2)3.2 三角波-正弦波转换电路的工作原理 (4)3.3 总电路图 (6)4.用Mutisim电路仿真 (7)4.1方波—三角波电路的仿真 (7)4.2方波—正弦波电路的仿真 (8)5电路的实验结果及分析 (9)5.1方波波形产生电路的实验结果 (9)5.2 方波---三角波转换电路的实验结果 (10)5.3正弦波发生电路的实验结果 (11)5.4实验结果分析 (12)6．实验总结 (12)7．仪器仪表清单 (13)7.1所用仪器及元器件： (13)7.2仪器清单表 (13)8．参考文献 (16)9.致谢 (166)方波—三角波—正弦波函数信号发生器设计要求1.设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。
函数信号发生器实验报告
函数信号发生器实验报告函数信号发生器实验报告引言函数信号发生器是一种广泛应用于电子实验室中的仪器设备，用于产生各种形式的电信号。
本实验旨在通过对函数信号发生器的使用和实验验证，进一步了解信号发生器的原理和应用。
一、实验目的本实验的主要目的是：1. 熟悉函数信号发生器的基本操作；2. 掌握函数信号发生器产生不同形式信号的方法；3. 通过实验验证信号发生器的输出特性。
二、实验原理函数信号发生器是一种能够产生各种形式信号的仪器，其基本原理是通过内部电路将直流电压转换为不同形式的交流信号。
常见的信号形式包括正弦波、方波、三角波等。
三、实验步骤1. 打开函数信号发生器的电源，并将输出连接到示波器的输入端。
2. 调节函数信号发生器的频率、幅度和偏置等参数，观察示波器上的波形变化。
3. 逐步调节函数信号发生器的参数，产生不同形式的信号，并记录下相应的参数设置和观察结果。
4. 将函数信号发生器的输出连接到其他电路中，观察信号在不同电路中的响应情况。
四、实验结果与分析在实验过程中，我们通过调节函数信号发生器的频率、幅度和偏置等参数，成功产生了正弦波、方波和三角波等不同形式的信号。
通过示波器观察到的波形，我们可以看出不同形式的信号在频率和振幅上的差异。
在进一步的实验中，我们将函数信号发生器的输出连接到其他电路中，例如放大电路和滤波电路。
观察到信号在不同电路中的响应情况，我们可以了解到信号发生器在实际应用中的作用和效果。
五、实验总结通过本次实验，我们对函数信号发生器的基本操作和原理有了更深入的了解。
我们学会了如何通过调节函数信号发生器的参数来产生不同形式的信号，并通过连接到其他电路中观察信号的响应情况。
在实验过程中，我们也遇到了一些问题和困难，例如在调节参数时需要注意避免过大的幅度和频率，以免对电路和仪器造成损坏。
此外，我们还需要注意信号发生器的精度和稳定性，以保证实验结果的准确性。
通过本次实验，我们进一步认识到函数信号发生器在电子实验中的重要性和广泛应用。
函数信号发生器实验
实验项目信号发生器的使用
一、实验目的：了解信号发生器的使用，熟悉示波器的使用
二、实验仪器：信号发生器，示波器，
三、实验内容
1、产生15kHz，峰峰值
200mV的正弦波，并用示波
器观测，并且做好记录。
2、产生30kHz，峰峰值
500mV的方波，并用示波器
观测，并且做好记录。
3、产生45kHz，峰峰值
1000mV的三角波，并用示
波器观测，并且做好记录。
4、产生1MHz，2000mV(载
波幅度)的调幅波，调制系数
为50%并用示波器观测，并
且做好记录调幅波的参数。
波幅度)的调频波，最大频偏
为200kHz并用示波器观测，
并且做好记录调幅波的参
数。
四、实验发现与认识
实验中会遇到各种困难，电路的功能实现过程中也会有各种不同的问题，这就需要我们有一个独立思考，检查问题的习惯，万不能因一些问题而自乱阵脚，不知所措。
每次实验中都要注意积累经验，学
会总结，能够做到有所收获，为下一次实验做准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2)恒流源电路中电阻9、14、15的确定
由9+15=(+−)/其中=12=,的典型值为0.7（在本次取值中可以忽略）,=1,故取15=20，9=2。由于镜像电流源要求电阻对称，故取9=14=2。
(3)差模特性
差分放大器传输特性曲线特性越对称，线性区越窄越好；三角波的幅度应正好使晶体管接近截止区
(4)根据所要求的振荡频率的要求，由公式7C=f/(45)确定的值为7=5.6，=0.01F。
(5)根据运放两端电阻平衡的要求（即4为直流平衡电阻，其作用是减小或消除静态时可能在运放输出端产生的附加差模输入电压），8=2。
(6)为使的变化范围较大，信号的频率范围达到要求（1−10范围内可调），电位器选择为10范围内可调。
由于差动放大器得静态工作点主要由恒流源决定，故一般先设定3。3取值越小，恒流源越恒定，漂移越小，放大器的输入阻抗越高。但3取值也不能太小，一般为几个毫安。因此在实验中，取3=1。3确定后，有1=2=123=0.5=′+26(1+)1=′+26(1+)*2/3。
第二：通过调节恒流源改变电路的静态工作电流。差动电路中T1与T2的静态工作电流由恒流源偏置电路决定，可以改变恒流源偏置电路中的电阻来改变各个晶体管的静态工作电流。此些完成后便需对电路中各个晶体管进行调试，测得各个晶体管的静态工作点。
检查无误后接通电源，主意正负极的接法，用双踪示波器观察方波和三角波的输出，通过调节，调整波的频率；待各项指标达到标准后，用示波器观察三家波和正弦波的输出。调整电位器16、17得到峰峰值大于1的且不失真的正弦波。
九、实验截图
十、所用元器件
1.电容电阻
2.LM328
3.UA741
十一、参考文献：
（1）刘宝玲主编.电子电路基础.北京：高等教育出版社，2008.
（2）电子测量与电子电路实验教程.北京邮电大学电路实验中心，2011.
（3）电子电路综合设计实验教程.北京邮电大学电路中心，2012.6
方波经积分得到三角波，幅度为2=±1/2*（U+U）可见，改变1和2比值可调节的三角波幅度的大小
方波和三角波的振荡频率相同，为=1/=2/(416)，式中为电位的滑动比（即滑动头对地电阻与电位器总电阻之比）。可见调节可改变振荡频率。
电路元器件的确定：
(1)根据所需振荡频率的高低和对方波前后沿陡度的要求，选择电压转换速率合适的运放。通过两个运放的电压转换速率的比较，在产生方波的时候选用转换速率快的318，产生三角波的时候选用741。
(1)确定静态工作点电流、、
静态时,差动放大器不加输入信号,对于电流镜14=9==4+3+4=4+24=4+24/≈4=3而=4=3=(+−)/(9+15)上式表明恒定电流3主要由电源电压、和电阻9、15决定，与晶体管的参数无关。
七、故障及问题分析
1.在方波—三角波产生电路调试中，频率总是达不到1K和10KHZ，最后经过多次尝试，发现需将C1电容减小，才能达到要求。
2.在进行三角波的仿真的时候，总是出现仿真错误，后来发现是前面所用稳压二极管的型号不符。需注意我们发的实验材料软件里没有，要找差不多的替代，但是会有一些参数的不同，这时的仿真和真实情况就不同了。一定要动手操作，不能只依靠仿真。
对于差动放大器，该电路需进行静态调整。
第一：通过调节RP调节电路的对称性。理想的差动放大器静态时应是输入为零时输出也为零，即当T1与T2的两个基极电位差为零时，T1与T2的两个集电极的电位差也应为零。但是由于电路的参数不可能完全对称，因此会出现两个基极电位差为零时两个集电极的电位差不为零的情况，所以需通过条令电位器RP进行静态调零，使电路输入为零时输出也为零。具体调节方法可采取用万用表或示波器进行调零监测。
3.在最后滤波电容的选择上出现了很大不同，会导致正弦波波形的不同。
八、总结及结论
通过本次实验，我对于模电中的很多知识点有了更好的掌握，学习了如何设计电路，如何搭建电路，并且进一步熟悉了面包板以及示波器等实验器材的使用。
其次，这次课程设计提高了我的团队合作水平，使我们配合更加默契，尤其是在搭建电路过程中遇到问题一起解决一起想办法，更体会到在接好电路后测试出波形的那种喜悦。
仿真结果：
3.总体电路
六、所实现的功能
1、已实现功能
实现了输出方波、三角波、正弦波。
2、主要测试数据：
输出的方波：=12，上升、下降沿小于10，频率可以通过电位器调整，在1−10内稳定输出；输出三角波：三角波=8；输出正弦波：正弦波=1.5；三种输出波形的输出频率均在1−10范围内连续可调，无明显失真。
(2)根据所需输出方波幅度的要求（=12），选择型号为2232的稳压管,选择限流电阻2=2K。
(3)根据输出三角波的幅度要求（=8），由公式5=2（+）f确定得5：f=2:3，选择R5=20KΩ ,f=30。1为平衡电阻，根据计算应选择1=12的电阻。
由比较器与积分器组成的方波三角波发生器，比较器输出的方波信号经积分器生成三角波，再经由差分放大器生成正弦波信号。其中方波三角波生成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波生成电路采用差分放大器，由于差分放大电路具有工作点稳定、输入阻抗高、抗干扰能力较强等优点，特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。
2．提高要求：
1）正弦波、三角波和方波的输出信号的峰峰值Uopp均在1~10V范围内连续可调；
2）将输出方波改为占空比可调的矩形波，占空比可调范围30%--70%
四、设计思路Байду номын сангаас
1.结构框图
实验设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种。此次实验采用迟滞比较器生成方波，RC积分器生成三角波，差分放大器生成正弦波。除保证良好波形输出外，还须实现频率、幅度、占空比的调节，即须在基本电路基础上进行改良。
2．系统的组成框图
五、分块电路与总体电路的设计
1．方波—三角波产生电路
如图所示为方波—三角波产生电路，由于采用了运算放大器组成的积分电路，可得到比较理想的方波和三角波。该电路振荡频率和幅度便于调节，输出方波幅度的大小由稳压管1、2的稳压值UZ和导通压降UD决定，即限制在±（+）之间。
北京邮电大学
电子电路综合设计实验
实验报告
实验题目：函数信号发生器
院系：信息与通信工程学院
班级：
姓名：
学号：
班内序号：
一、课题名称：
函数信号发生器的设计
二、摘要：
方波-三角波产生电路主要有运放组成，其中由施密特触发器多谐振荡器产生方波，积分电路将方波转化为三角波，差分电路实现三角波-正弦波的变换。该电路振荡频率由第一个电位器调节，输出方波幅度的大小由稳压管的稳压值决定；正弦波幅度和电路的对称性分别由后两个电位器调节。
关键词：方波三角波正弦波频率可调幅度
三、
1．基本要求：
设计制作一个方波-三角波-正弦波信号发生器，供电电源为±12V。
1）输出频率能在1-10KHZ范围内连续可调；
2）方波输出电压Uopp=12V(误差<20%)，上升、下降沿小于10us；
3）三角波输出信号电压Uopp=8V(误差<20%)；
4）正弦波信号输出电压Uopp≥1V，无明显失真。
其原理如下图，由波形得：
仿真结果：
2．三角波—正弦波转换电路
差动放大器设计：差动放大器具有很高的共模抑制比，被广泛的应用于集成电路中，常作为输入级或中间级。
图中17调节三角波的幅度，16调整电路的对称性，并联电阻13用来减小差分放大器传输特性曲线的线性区。电容2、3、4为隔直流电容，5为滤波电容，以滤除谐波分量，改善输出正弦波的波形。
