各种塑料材料简介
常用塑料材料地特性简介
常用塑料材料的特性简介一、聚乙烯类塑料聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PE。
PE的合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位。
目前，聚乙烯的主要品种有：低密度聚乙烯（LDPE），高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE），（超）高分子量聚乙烯（UHMWPE），茂金属聚乙烯（m-PE）还有其改性品种：乙烯—乙酸乙烯酯（EVA）氯化聚乙烯（CPE）。
1、聚乙烯类塑料的结构性能PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩 E的结构规整，线性度高，因而易于结晶。
结晶度从高到低排序：HDPE，LLDPE，LDPE。
随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降。
（1）一般性能 PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%。
PE膜透明，透明度随结晶度提高而下降。
PE 膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装。
PE易燃，氧指数仅为17•4，燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味。
PE的耐水性较好。
制品表面无极性，难以粘合和印刷，须经表面处理才可改善。
（2）力学性能 PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好。
PE的耐环境应力开裂性不好，但随分子量增大而改善。
PE的耐穿刺性好，并以LLDPE最好。
（3）热学性能 PE的耐热性不高，随分子量和结晶度的提高而改善。
PE的耐低温性好，脆化温度一般可达－50℃以下；随分子量的增大，最低可达－140℃。
PE 的线膨胀系数大，在塑料中属较大者。
PE的热导率属塑料中较高者。
（4）电学性能 PE无极性，因此电性能十分优异。
介电损耗很低，且随温度和频率变化极小。
PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料。
常用塑料简介
15
加工方法——挤塑
• 将塑料原料加热，使之呈黏流状态，在加 压的作用下，通过挤塑模具而成为截面与 口模形状相仿的连续体，然后进行冷却定 型为玻璃态，经切割而得到具有一定几何 形状和尺寸的塑料制品。
• 此法可制取管、筒、棒、膜、片、异型材、 电线等，主要用于热塑性塑料。
49
50
UF（脲醛塑料）
——最像陶瓷的塑料 • 外观：俗称电玉 ，本体无色半透明固体 • 特点：着色力强，色彩鲜艳，形似美玉；
耐热性好，不易燃烧；它表面硬度大，有 一定的机械强度，不易变形，优良的耐电 弧性能。 • 缺点：脆性较大；耐水性较差。
51
• 用途： 1）日常用品：纽扣、瓶盖、门拉手、琴键、
• 间规聚苯乙烯为间同结构，采用茂金属催化剂生产， 发展的聚苯乙烯新品种，性能好，属于工程塑料。
28
29
ABS（丙烯腈-丁二烯-苯乙烯塑料）
——最易电镀的塑料 • 简介：ABS是丙烯腈、丁二烯和苯乙烯的三
元共聚物，A代表丙烯腈，B代表丁二烯，S 代表苯乙烯。 • ABS的性能介于通用塑料与工程塑料之间， 其抗冲击性能良好，基本不具有缺口敏感 性，流动性优良，价格较便宜，因此应用 广泛。 • ABS和PC/PET合金的机械性能很好，再加上 可以电镀的特性，应用十分广泛。
9
润滑剂 • 润滑剂的作用是防止塑料在成型时粘在金
属模具上，同时可使塑料的表面光滑美观。 • 常用的润滑剂有硬脂酸及其钙镁盐等
10
塑料的分类
按理化特性分,可以分为热塑性塑料和热固性塑料
• 热塑性塑料：指在特定温度范围内能反复 加热软化和冷却硬化的塑料，其分子结构 是线型或支链型结构。(变化过程可逆)
塑料的种类和主要特性
塑料的种类和主要特性与家具中的应用一热塑性塑料1，聚乙烯(PE)A,主要特性高压聚乙烯柔软、透明、无毒；低压聚乙烯刚硬、耐磨、耐蚀，电绝缘性较好B,用途举例:高压聚乙烯：薄膜、软管、塑料瓶；低压聚乙烯：化工设备、管道、承载不高的齿轮、轴承等2,聚丙烯(PP)A,主要特性:强度、硬度、弹性均高于聚乙烯，密度小，耐热性良好，电绝缘性能和耐蚀性能优良，韧性差，不耐磨，易老化B,用途举例:法兰、齿轮、风扇叶轮、泵叶轮、把手、电视机(收录机) 壳体以与化工管道、容器、医疗器械等3, 聚氯乙烯(PVC)A,主要特性:较高的强度和较好的耐蚀性。
软质聚氯乙烯，其伸长率高，制品柔软，耐蚀性和电绝缘性良好B,用途举例废气排污排毒塔、气体液体输送管，离心泵、通风机、接头；软质PVC薄膜、雨衣、耐酸碱软管、电缆包皮、绝缘层等4, 聚苯乙烯(PS)A,主要特性:耐蚀性、电绝缘性、透明性好，强度、刚度较大，耐热性、耐磨性不高，抗冲击性差，易燃、易脆裂B,用途举例:纱管、纱绽、线轴；仪表零件、设备外壳；储槽、管道、弯头；灯罩、透明窗；电工绝缘材料等5, 丙烯腈─丁二烯─苯乙烯共聚合物（ABS）A,主要特性:较高强度和冲击韧度，良好的耐磨性和耐热性，较高的化学稳定性和绝缘性，易成形，机械加工性好，耐高、低温性能差，易燃，不透明B,用途举例齿轮、轴承、仪表盘壳、冰箱衬里以与各种容器、管道、飞机舱装饰板、窗框、隔音板等，也可制作小轿车车身与档泥板、扶手、热空气调节导管等汽车零件6,聚酰胺(PA)尼龙或锦纶A,主要特性强度、韧性、耐磨性、耐蚀性、吸振性、自润滑性良好，成形性好，无毒、无味。
蠕变值较大，导热性较差，吸水性高，成形收缩率大B,用途举例尼龙610、66、6等，制造小型零件(齿轮、蜗轮等)；芳香尼龙制作高温下耐磨的零件，绝缘材料和宇宙服等。
应注意，尼龙吸水后性能与尺寸发生很大变化7, 聚碳酸酯(PC)A,主要特性抗拉、抗弯强度高，冲击韧度与抗蠕变性能好，耐热性、耐寒性与尺寸稳定性较高，透明度高，吸水性小，良好的绝缘性和加工成形性，化学稳定性差B,用途举例垫圈、垫片、套管、电容器等绝缘件；仪表外壳、护罩；航空与宇航工业中制造信号灯、挡风玻璃，座舱罩、帽盔等8, 聚四氟乙烯(塑料王)(PTFE)A,主要特性优异的耐化学腐蚀性，优良的耐高、低温性能，摩擦因数小，吸水性小，硬度、强度低，抗压强度不高，成本较高B,用途举例减摩密封零件、化工耐蚀零件与热交换器以与高频或潮湿条件下的绝缘材料，如化工管道、电气设备、腐蚀介质过滤器等9,聚甲基丙烯酸甲酯(有机玻璃)(PMMA)A,主要特性透光率92%，相对密度为玻璃的一半，强度、韧性较高，耐紫外线、防大气老化，易成形，硬度不高，不耐磨，易溶于有机溶剂，耐热性、导热性差，膨胀系数大B,用途举例;飞机座舱盖、炮塔观察孔盖、仪表灯罩与光学镜片，防弹玻璃、电视和雷达标图的屏幕、汽车风挡、仪器设备的防护罩等二，热固性塑料1, 酚醛塑料(PE)A,主要特性一定的强度和硬度，较高的耐磨性、耐热性，良好的绝缘性和耐蚀性，刚度大，吸湿性低，变形小，成形工艺简单，价格低廉。
塑料的种类及鉴别方法
塑料的种类及鉴别方法
塑料是一种常见的材料，广泛应用于生活和工业生产中。
根据不同的化学成分
和制造工艺，塑料可以分为许多不同的种类。
了解塑料的种类及鉴别方法对于正确使用和回收塑料至关重要。
本文将介绍塑料的主要种类及简单的鉴别方法。
首先，我们来了解一下塑料的主要种类。
根据不同的化学成分，塑料可以分为
热塑性塑料和热固性塑料两大类。
热塑性塑料在受热后可以软化并成型，而热固性塑料在受热后不会软化。
常见的热塑性塑料有聚乙烯（PE）、聚丙烯（PP）、聚
氯乙烯（PVC）、聚苯乙烯（PS）、聚丙烯酸甲酯（PMMA）等；而常见的热固
性塑料有酚醛树脂、环氧树脂、酚醛树脂等。
其次，我们来谈谈如何鉴别塑料的种类。
首先，可以通过观察塑料的外观特征
来初步判断其种类。
例如，聚乙烯通常呈白色或透明，而聚丙烯呈半透明或乳白色，聚氯乙烯呈白色或灰白色，聚苯乙烯呈透明或半透明，聚丙烯酸甲酯呈透明等。
其次，可以通过触摸和嗅觉来鉴别塑料的种类。
不同种类的塑料手感和气味都有所不同。
最后，可以通过简单的燃烧实验来鉴别塑料的种类。
不同种类的塑料在燃烧时产生的气味和燃烧特点也不同。
总的来说，了解塑料的种类及鉴别方法对于我们正确使用和回收塑料至关重要。
希望本文能够帮助大家更好地了解塑料，正确使用和回收塑料，共同为环保事业做出贡献。
塑料材料种类

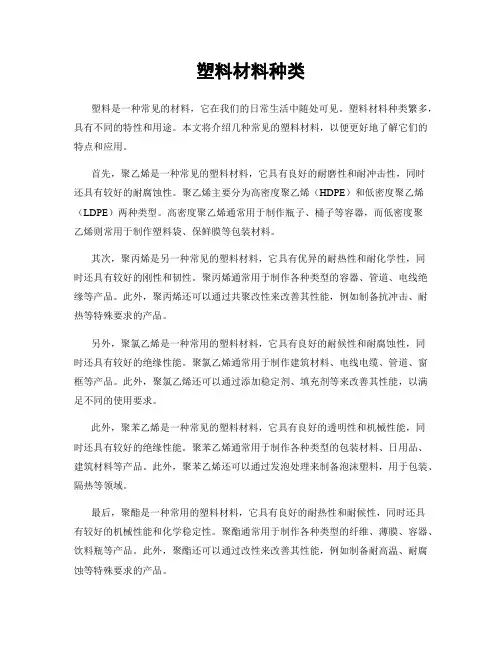

塑料材料种类塑料是一种常见的材料，它在我们的日常生活中随处可见。
塑料材料种类繁多，具有不同的特性和用途。
本文将介绍几种常见的塑料材料，以便更好地了解它们的特点和应用。
首先，聚乙烯是一种常见的塑料材料，它具有良好的耐磨性和耐冲击性，同时还具有较好的耐腐蚀性。
聚乙烯主要分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）两种类型。
高密度聚乙烯通常用于制作瓶子、桶子等容器，而低密度聚乙烯则常用于制作塑料袋、保鲜膜等包装材料。
其次，聚丙烯是另一种常见的塑料材料，它具有优异的耐热性和耐化学性，同时还具有较好的刚性和韧性。
聚丙烯通常用于制作各种类型的容器、管道、电线绝缘等产品。
此外，聚丙烯还可以通过共聚改性来改善其性能，例如制备抗冲击、耐热等特殊要求的产品。
另外，聚氯乙烯是一种常用的塑料材料，它具有良好的耐候性和耐腐蚀性，同时还具有较好的绝缘性能。
聚氯乙烯通常用于制作建筑材料、电线电缆、管道、窗框等产品。
此外，聚氯乙烯还可以通过添加稳定剂、填充剂等来改善其性能，以满足不同的使用要求。
此外，聚苯乙烯是一种常见的塑料材料，它具有良好的透明性和机械性能，同时还具有较好的绝缘性能。
聚苯乙烯通常用于制作各种类型的包装材料、日用品、建筑材料等产品。
此外，聚苯乙烯还可以通过发泡处理来制备泡沫塑料，用于包装、隔热等领域。
最后，聚酯是一种常用的塑料材料，它具有良好的耐热性和耐候性，同时还具有较好的机械性能和化学稳定性。
聚酯通常用于制作各种类型的纤维、薄膜、容器、饮料瓶等产品。
此外，聚酯还可以通过改性来改善其性能，例如制备耐高温、耐腐蚀等特殊要求的产品。
综上所述，塑料材料种类繁多，每种塑料材料都具有不同的特性和用途。
通过了解这些常见的塑料材料，我们可以更好地选择适合的塑料材料，并合理利用其特性，满足不同领域的需求。
希望本文对您有所帮助，谢谢阅读！。
结构设计常用塑胶材料简介
结构设计常用塑胶材料简介一.PC料PC塑料俗称为防弹玻离胶,具有良好的韧性及耐冲击度,此类原料吸温性较强,所以生产前的干燥温度较高1000C-1200C烘烤4H-8H,原料未充分干燥会使产品机械性能变劣导致产品破裂,另PC透明本色原料,如烘烤温度过高或烘烤时间过久,还会导致原料出现颜色变黄现象,料管的温度使用范围一般在2500C-3000C.此类原料生产中对模温的要求比较高,模温过低会导致塑料流动性较差,产品不易饱模,外观质量难以达到要求,也会导致日后产品破裂及冲击强度降低,但模温使用太高时,产口不能很快冷却,脱模困难,容易翘曲,内部筋位还会粘在公模内,为改善此现象,必须延长成型周期,影响生产效率。
二.ABS料ABS塑料,无毒,微黄色,是非结晶合物,具有较好的综合性能,有良好的机械强度,和一定的耐磨性.耐水性.具有稳定的化学性能和稳定性.其具有一定的硬度和尺寸稳定性.成型后塑件具有良好的光泽.此种原料生产前需预先干燥.700C-800C 烘烤2-3小时后方可开机射出,否则易出现料花现象.ABS塑料一般料管使用温度为1950C-2200C(阻燃级一般为1700C-1900C).此类塑料因含有橡胶成份,过高的成型温度并不会使流动性增加.相反会引起橡胶分解流动性降低,如料管温度尾部太高,还会使原料硬化结块,导致螺杆加不上料,生产此原料时一般不适使用太高模具温度,除特殊需改善产品外观,避免结合线,变形.一般使用温度不超过900C 此类塑料成型工艺较为简单,可多次回收使用,还可以因特殊产品要求在原料内增加一定比例的其它塑料,用途比较广泛.三. PC+ABS料把ABS与PC按特殊要求以一定比例加在一起,使此原料既得到PC材料的韧性及耐冲击强度,另外与单纯PC材料相比,加入ABS后原料流动性更强,更利于注塑成型,成型的温度一般控制在2350C-2650C之间,除特殊性况,料管温度一般不会有太大改变,原料的干燥温度为750C-850C,干燥时为3.5H-8H,为得到产品稳定之尺寸,变形度及外观要求,机械强度,ABS+PC原料在本部生产时全部使使用模温控制机,一般模温设定在750C-950C之间.ABS+PC原料对温度非常敏感,烘料时间本部规定最少3.5小时,以防原料短时间未干燥好,最长不超过8小时以防干燥过久造成原料物性裂解,另原料在料管内不宜滞留过长时间,否则也会使物性裂解导致产品结构强度降低.四. PA料尼龙原料的化学名是聚乙胺,其品种比较多,有尼龙6,尼龙66.尼龙610以及尼龙加玻璃纤维等,尼龙料具有良好的韧性,耐磨性和耐化学腐蚀物性,广泛用于各种机械,仪表,电器设备之零部件,尼龙原料对原料干燥程度特别高,烘烤温度为1000C-1300C,6H-10H,如原料未充分干燥生产中射嘴会出现"流涎"现象,导致生产较为困难,此塑料较适宜的成型温度为2400C-3100C,但针对射嘴部位温度要求特别高,否则温度过低会经常导致射嘴口堵塞,原料注射不出,但料管温度使用过高也会造成"流涎"现象,对于改善此殃象最好办法是将机台上普通射嘴改为弹簧射嘴,此现象就会很好控制,别由于此料极易冷却,故所有注塑时射出速度要求比较快,为减小产品的内应力,保压压力不可太大,另由于射出速度较快,针对生产尼龙件模具排气结构的设计要求较高,否则排气不顺成型时产品易出现烧焦,包风,缺料等.五. PMMA料PMMA:简称压克力,它具有较好的透明性,传递光线性能强,其缺点是较脆,表面硬度虽然高,但容易被刮伤等.六. POM料POM俗称赛钢,本塑件较硬,流动性一般,蚀性较强,在成型上易加工,此料熔点较低,易燃烧.在燃烧时冒青烟.烟辣刺眼.有自臭的味道.加工此料时,车间应通风有较好的设备,此料用于加工齿轮或滑轮.这料滑润性较强,耐磨性好.塑胶物性表。
塑料品种全分类指南
通用塑料：聚乙烯（PE）（）含：LDPE（高压聚乙烯）、HDPE（低压聚乙烯）、MDPE（中压聚乙烯）、LLDPE（线性聚乙烯）、UHMWPE（超高分子量聚乙烯）、ULDPE(超低分子量聚乙烯)，mPE（茂金属聚乙烯）、EV A（乙烯-醋酸乙烯共聚物）、CPE（氯化聚乙烯）、EPE（可发性聚乙烯,又称珍珠棉）、EVOH（乙烯-乙烯醇共聚物）、EAA（乙烯丙烯酸共聚物）、EEA（乙烯—丙烯酸乙脂共聚物）、EMH（乙烯-丙烯酸酯、马来酸酐三元共聚物）、EMA（乙烯-丙烯酸甲酯共聚物）、EPDM（三元乙丙橡胶）、PV A (聚乙烯醇)聚丙烯（PP）（）含：均聚PP、共聚PP、mPP（金属化聚丙烯）聚苯乙烯（PS）（）含：HIPS（高冲击聚苯乙烯、改苯）、EPS（发泡聚苯乙烯）、GPPS（通用级聚苯乙烯、透苯）聚氯乙烯(PVC)（）含：PV C、HPVC（硬聚氯乙烯）、PVDC（聚偏二氯乙烯）、CPVC (氯化聚氯乙烯)、通用工程塑料：ABS类硬胶含：AB S（丙烯腈-丁二烯-苯乙烯共聚物）、AS（丙烯腈-苯乙烯，SAH料，SAN）、BS（丁二烯-苯乙烯，K料，K胶）、ASA（丙烯酸-苯乙烯-丙烯腈）、MBS（甲基丙烯酸甲酯-丁二烯-丙烯腈共聚物，就是透明ABS，也称MABS）。
聚碳酸酯（PC）PC（聚碳酸酯, 聚碳）聚酰胺（尼龙、PA）含：PA6、PA66、PA1010、PA610、PA46、PA9、PA11、PA12、PA612、PA7、PA9、PA13、PA6I，PA9T和特殊尼龙MXD6（阻隔性树脂PPA）等聚甲醛（POM）分均聚和共聚聚苯醚（PP O、PPE）PP O(聚苯醚, PPE)聚酯（PET）含：PET（聚对苯二甲酸乙二醇酯）、PTT（聚对苯二甲酸丙二醇酯）、PEN (聚二甲酸乙二醇酯)、共聚聚酯(含PETG、PCTG和PCTA以及可降解的共聚聚酯)PBT PBT(聚对苯二甲酸丁二醇酯)特殊工程塑料聚酰亚胺（PI）PI(聚酰亚胺)聚苯硫醚（PPS）PPS(聚苯硫醚)聚砜（PSF）含：PSF（聚砜，PSU）、聚醚砜（PES）；聚亚苯基砜(PPSU)聚芳酯（PAR）PAR（聚芳酯）PEEK PEEK(聚芳醚酮,聚醚醚酮)液晶聚合物（LCP）LCP（液晶聚合物）氟塑料含：聚四氟乙烯（F4、PTFE,俗称塑料王）、聚四氟乙烯-乙烯共聚物（F40、ETFE）、聚氟乙烯（PV A）、聚三氟氯乙烯（F3、PCTFE）、聚全氟乙丙烯（F46，FEP）、四氟乙烯-全氟烷基乙烯基醚共聚物（PFA）、聚偏氟乙烯（F2、PVDF）一般用途塑料聚甲基丙烯酸甲酯（PMMA）PMMA（有机玻璃、亚克力、亚加力）。
PE、PVC、PP、PC、PS、PET化学材料简介
PE、PVC、PP、PC、PS、PET化学材料简介PE、PVC、PP、PC、PS、PET化学材料简介聚乙烯(PE)应用：保鲜膜、背心式塑料袋、塑料食品袋、奶瓶、提桶、水壶等。
特性：PE比较软，摸起来有蜡质感，与同等塑料相比质量比较轻，有一定的透明性，燃烧时火焰呈蓝色。
毒性：无毒，对人体无害。
市售高密度聚乙烯(HDPE),密度0.945~0.96克/立方厘米，熔点125~137摄氏度；线性低密度PE(LLDPE),密度0.925克/立方厘米，熔点120~125摄氏度；高压低密度PE(HP-LDPE), 密度0.918克/立方厘米，熔点105~115摄氏度.聚丙烯(PP)应用：微波炉餐具、盆、塑料桶、保温瓶外壳、编织袋等。
特性：化学稳定性高、卫生性能好、耐热性高。
微波炉餐具可选用标明PP字样的塑料制品。
毒性：无毒，对人体无害。
该聚合物可有三种立体结构：等规、间规、无规聚丙烯，前两者能结晶，后者不能。
市售聚丙烯产品基本上市等规的结构，熔点164~170摄氏度，结晶部分密度0.935克/立方厘米，非洁净部分0.851克/立方厘米。
PP最大的缺点就是容易氧化老化。
现在用添加抗氧剂与紫外光吸收剂等加以克服。
聚酯(PET)应用：塑料饮料瓶、药瓶、化妆品瓶、油瓶以及各种瓶盖、保温盖。
特性：透明度好，不易破碎，化学稳定性良好，适合多种液体或固体药品包装。
对紫外线有较好的遮蔽性。
毒性：无毒。
聚对苯二甲酸乙二醇酯(缩写PET)是饱和聚酯的典型代表，可以用来制成纤维、薄膜及塑料等。
聚碳酸酯(PC)应用：杯子、餐具、水壶、婴儿奶瓶和冷水瓶、微波炉容器、运动装备。
特性：PC瓶透明、耐一定高温和可用腐蚀液洗涤，可回收利用。
毒性：无臭无毒，但用该材料的餐具盛装热水及油类时，会释放酚甲烷，人体吸收后，会干扰内分泌。
目前大宗生产的是双酚A型聚碳酸酯。
熔点高达270摄氏度，密度1.2克/立方厘米，能溶于二氯甲烷、二氯乙烷、氯苯等，不溶于水、醇等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚丙烯(PP) 俗称百折胶
性能：PP是重量最轻的一种塑料，密度0.9g/cm3比水轻(可浮于水面)。
料粒为乳白色或半透明。
耐热(可在100度左右使用) 、耐腐蚀、韧性好(能经受上万次弯曲)
用途：编织袋，包装膜，餐具，家电外壳
聚苯乙烯(PS) 俗称普通硬胶
单体：苯乙烯---石油合成的一种无色液体。
辨别：硬而脆的无色透明塑料(仿玻璃状)，密度1.05g/cm3,与水基本相同。
燃烧火焰上端金黄色，同时软化起泡，无滴落，有浓烟黑柱，发出苯乙烯单体的“甜香味”味。
性能：透明度高，高光泽，质硬而脆，敲打响声清脆，易划伤和开裂，用手能折断。
用途：透明镜片，透明餐具，日用品及玩具外壳
高抗冲聚苯乙烯(HIPS) 俗称高冲击硬胶
单体：苯乙烯和橡胶共聚合成
辨别：亚白色不透明，密度1.04g/cm3，燃烧火焰上端金黄色，会软化起泡，无滴落，有浓烟黑柱，有飞灰。
性能：HIPS为PS的改性材料，韧性比PS提高四倍。
制品不透明，易着色，吸水性低，加工时可不需预先干燥。
用途：家电外壳，玩具外壳，中空制品，瓶子
丙烯腈-苯乙烯共聚物(AS) 俗称透明大力胶
单体：苯乙烯(S)和丙烯腈(A)共聚合成
辨别：透明粒料,密度 1.07g/cm3,比水略重。
燃烧火焰闪光、黄亮、冒黑烟,熄灭时有一股似PS刺激性的气味(腥味)。
性能：具有较高的透明性，也具有良好的机械性能，耐化学腐蚀，耐油脂，印刷性能良好。
是优秀的透明制品的原料。
用途：化妆品外盒、打火机外壳、食品容器、镜片，家电
丙烯腈-丁二烯-苯乙烯共聚物(ABS树脂) 俗称超不碎胶
单体：丙烯腈(A)-丁二烯(B)-苯乙烯(S)共聚合成
辨别：淡黄色不透明颗粒，密度1.05，表面较高光泽，燃烧火焰黄色，发出黑烟，塑料软化烧焦，无熔溶滴落。
性能：具有“韧、硬、刚”的综合性能,强度高、刚性好,硬度、耐冲击性、制品表面光泽性好. 用途：用于家电外壳及各种制品的外壳。
聚碳酸酯(PC) 俗称防弹胶
PC是一种综合性能优良的工程塑料,纯PC密度为1.20g/cm3,比水重.
辨别：PC颗粒呈淡黄色或无色的透明。
PC燃烧时,火焰上端呈金黄色，下端成兰色，冒大量黑烟、起泡、炭化,离火后有自熄现象,有一股略刺激性的酚(香)味。
性能：PC制品透明有光泽，耐冲击高、耐温性好(120℃)、韧性好且有较高的硬度、刚性。
用途：透明镜片，电器外壳，通讯器外壳
1、高聚物(塑料）的分子量及分子量分布，是研究聚合物及高分子材料性能的最基本数据之一。
它涉及到高分子材料及其制品的力学性能，高聚物的流变性质，聚合物加工性能和加工条件的选择。
也是在高分子化学、高分子物理领域对具体聚合反应，具体聚合物的结构研究所需的基本数据之一。
2、结晶性材料与非结晶性材料的主要区别
1.结晶性材料应力明显集中.
2.结晶性材料有固定的熔点.(非结晶性材料找不出固定的熔点)
3. 结晶性晶体按次序排列,(非结晶性材料不按次序排列).
4.结晶性材料其耐热性和较高强度的机械性能明显高于非结晶性材料.
5.结晶性材料多为不透明或半透明,非结晶性材料多为透明或半透明.
6.结晶性材料成型收缩大，易发生缩孔，气孔，要注意保压压力。
7.结晶性材料表面滑性，不能涂刷或很能涂刷，非结晶生材料表面能吸收其它分子，故能镀铬。
3、塑料的结晶度越高，其密度就大，熔点就越高，而且强度大，透明性低，伸长率小。
可见结晶度跟物性有着紧密的关系。
4、塑料在成型的过程中,其结晶度高低也取决于模温,模温低，结晶度低，收缩小，透明度高，模温度，结晶度高，物性好，所以生产特别注意模温。
5玻璃纤维的主要作用：
优点：
1.提高刚性与硬度
2.提高耐热性和热变形温度。
3.提高尺寸的稳定性，降低收缩率
4.减小翘曲变形与蠕变性能。
5.影响阻燃效果
6.长玻纤增提高冲击强度（玻纤的长度对冲击力至关重要。
）
缺点：
1.降低表面光泽度
2.增加吸湿性.
6影响玻璃化温度的因素：链柔性、分子间作用力、相对分子质量、共聚、交联、增塑剂、外力大小、作用时间、升温速度、
7改性原则
增韧——选弹性体、热塑性弹性体和刚性增韧材料。
增强——选玻璃纤维、碳纤维、晶须和有机纤维。
阻燃——溴类（普通溴系和环保溴系）、磷类、氮类、氮/磷复合类膨胀型阻燃剂、三氧化二锑、水合金属氢氧化物。
抗静电——各类抗静电剂。
导电——碳类（炭黑、石墨、碳纤维、碳纳米管）、金属纤维和金属粉、金属氧化物
磁性——铁氧体磁粉、稀土磁粉包括钐钴类（SmCo5或Sm2Co17）、钕铁硼类(NdFeB)、钐铁氮类(SmFeN)、铝镍钴类磁粉三大类。
导热——金属纤维和金属粉末、金属氧化物、氮化物和碳化物；碳类材料如炭黑、碳纤维、石墨和碳纳米管；半导体材料如硅、硼。
耐热——玻璃纤维、无机填料、耐热剂如取代马来酰亚胺类和β晶型成核剂。
透明——成核剂，对PP而言α晶型成核剂的山梨醇系列Millad 3988效果最好。
耐磨——石墨、二硫化钼、铜粉等。
绝缘——煅烧高岭土。
8．助剂粒度对力学性能的影响
粒度越小，对填充材料的拉伸强度和冲击强度越有益。
圆球状助剂的增韧效果好、光亮度高。
硫酸钡为典型的圆球状助剂，因此高光泽PP的填充选用硫酸钡，小幅度刚性增韧也
可用硫酸钡。
再如，就冲击强度而言, 三氧化二锑的粒径每减少1μm，冲击强度就会增加1倍。
9．助剂粒度对阻燃性能的影响
阻燃剂的粒度越小，阻燃效果就越好。
例如水合金属氧化物和三氧化二锑的粒度越小，达到同等阻燃效果的加入量就越少。
10、因此在设计配方时，一定要全面考虑，尽可能不影响其它性能。
在改善某一性能时，可能降低其他性能，可谓顾此失彼。
如高填充配方对复合材料的力学性能和加工性能影响很大，冲击强度和拉伸强度都大幅度下降，加工流动性变差。
如果制品对复合材料的力学性能有具体要求，在配方中要做具体补偿，如加入弹性体材料弥补冲击性能，加入润滑剂改善加工性能。
如（1）冲击性大部分无机材料和部分有机材料都降低配方的冲击性能。
为了补偿冲击强度，在设计配方时需要加入弹性体。
如在填充体系的PP/滑石粉/POE配方，在阻燃体系ABS/十溴/三氧化二锑/增韧剂配方。
改性塑料配方因加工过程中剪切作用强烈，都需要加入抗氧剂，以防止热分解发生，而导致原料变黄。
