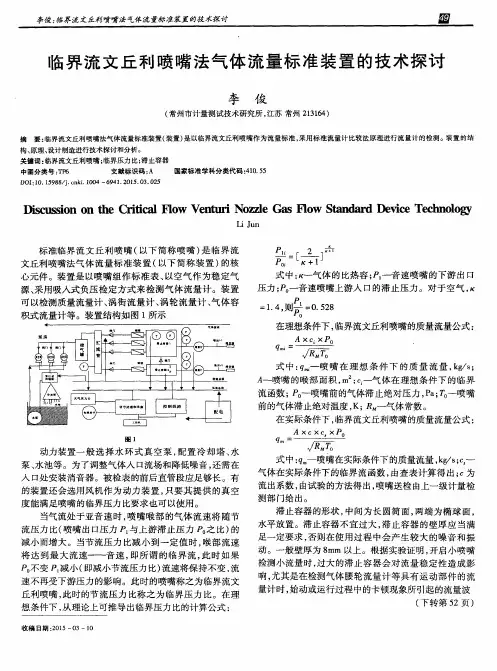

临界流文丘利喷嘴法气体流量标准装置的技术探讨
构、 原理 、 设计 制造进行技术探讨和分析 。 关 键词： 临界流文丘利喷嘴 ； 临界压力 比； 滞止容器
中图分类号 ： Ｔ Ｐ ６ 文献标识码 ： Ａ 国家标准学科分类代码 ： ４ １ ０ ． ５ ５
Ｄ Ｏ Ｉ ： １ ０ ． １ ５ ９ ８ ８ ／ ｊ ． ｃ ｎ ｋ ｉ ． １ ０ ０ ４— ６ ９ ４ １ ． ２ ０ １ ５ ． ０ ３ ． ０ ２ ５
Ｌ ｉ Ｊ ｕ ｎ
标准Ｉ 临界 流 文 丘利 喷 嘴 （ 以下 简 称 喷 嘴 ） 是 临界 流 文 丘利 喷 嘴法 气 体 流 量 标 准装 置 （ 以下 简 称 装 置 ） 的核
Ｐ“
２
Ｐ０
， ｃ＋１
心元件 。装置是以喷嘴组作标准表 、 以空气作 为稳定气 源、 采用吸人式负压检定方式来 检测气体流量计。装置 可 以检测 质量 流量 计 、 涡街 流量 计 、 涡 轮 流量 计 、 气 体 容 积 式 流量计 等 。装 置 结构 如 图 １ 所 示
Ａ × ｃ×ｃ ×Ｐｏ
图 １
动力 装 置 一 般 选 择 水 环 式 真 空 泵 ， 配置 冷却塔 、 水
‰ — ｊ 一
式 中： ｇ 一喷嘴在实际条件下的质量流量 ， ｋ ｇ ／ ｓ ； ｃ 一 气 体在 实 际条 件下 的 临界 流 函数 ， 由查 表 计算 得 出 ； Ｃ 为 流 出系数 ， 由试 验 的方法 得 出 ， 喷嘴送 检 由上一 级计 量检 测 部 门给 出 。 滞 止 容器 的形 状 ， 中 间为 长 圆 筒 面 ， 两端 为椭 球 面 ， 水平放 置 。滞 止容 器 不 宜过 大 ， 滞 止容 器 的壁 厚 应 当满 足一定 要 求 ， 否则在 使 用 过 程 中会 产 生 较 大 的 噪 音 和振 动 。一 般 壁厚 为 ８ ｍ ｍ 以上 。根 据实 验证 明 ， 开启 小 喷 嘴 检测 小流 量 时 ， 过大 的滞 止 容 器 会对 流量 稳 定 性 造成 影 响， 尤其是在检涣 ４ 气体腰轮流量计 等具有运动部件的流 量计时 ， 始动或运行过程 中的卡顿现象所引起的流量波 （ 下 转第 ５ ２页 ）

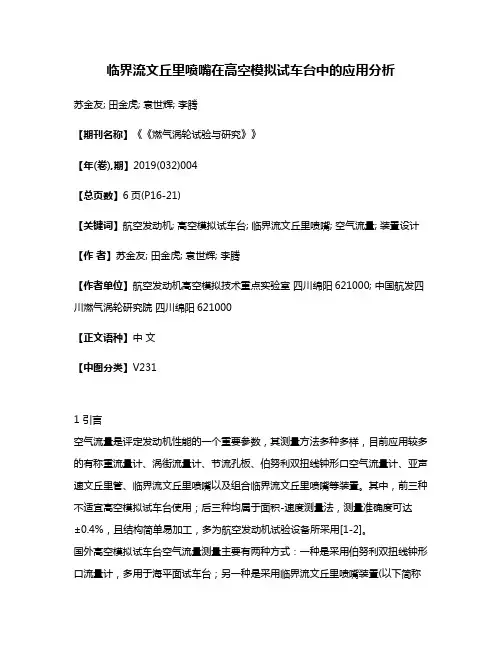

临界流文丘里喷嘴在高空模拟试车台中的应用分析
临界流文丘里喷嘴在高空模拟试车台中的应用分析苏金友; 田金虎; 袁世辉; 李腾【期刊名称】《《燃气涡轮试验与研究》》【年(卷),期】2019(032)004【总页数】6页(P16-21)【关键词】航空发动机; 高空模拟试车台; 临界流文丘里喷嘴; 空气流量; 装置设计【作者】苏金友; 田金虎; 袁世辉; 李腾【作者单位】航空发动机高空模拟技术重点实验室四川绵阳621000; 中国航发四川燃气涡轮研究院四川绵阳621000【正文语种】中文【中图分类】V2311 引言空气流量是评定发动机性能的一个重要参数，其测量方法多种多样，目前应用较多的有称重流量计、涡街流量计、节流孔板、伯努利双扭线钟形口空气流量计、亚声速文丘里管、临界流文丘里喷嘴以及组合临界流文丘里喷嘴等装置。
其中，前三种不适宜高空模拟试车台使用；后三种均属于面积-速度测量法，测量准确度可达±0.4%，且结构简单易加工，多为航空发动机试验设备所采用[1-2]。
国外高空模拟试车台空气流量测量主要有两种方式：一种是采用伯努利双扭线钟形口流量计，多用于海平面试车台；另一种是采用临界流文丘里喷嘴装置(以下简称喷嘴，单个或多个组合)，置于进气稳压室内，可满足宽范围空气流量的高精度测量要求，通过改变(打开/关闭)喷嘴数量以适应不同空气流量的测量。
国外，应用组合临界流文丘里喷嘴(ACFVN)测量方式的主要有美国的阿诺德工程发展中心、波音公司、福特和普惠公司的试车台[3-6]。
国内，对ACFVN 空气流量测量方法的研究相对较少。
其中，湖南株洲动力机械研究所开展了11个喷嘴组合测量空气流量的应用研究[7]，解决了大管径小流量测量精度低的问题。
其余的则多是在常温常压下对大流量气体量具采用并联多个标准声速喷嘴进行标定应用。
高空模拟试车台上应用ACFVN 装置气流条件具有高、低温和正、负压特点，同时对测量段下游流场品质要求较高，这与常温常压下采用该气体流量测量/校准装置的应用存在较大的技术差异。
临界流文丘里喷嘴数值模拟及优化设计
