地下水直接冷却空调技术中风机盘管的选型实例分析
风机盘管的选型
风机盘管的选型风机盘管机组主要由低噪声电机、盘管等组成。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
盘管内的冷（热）媒水由机器房集中供给。
风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水，通过热交换，吸出冷风或热风水冷柜式空调器与冷却塔,前者提供冷风，后者为前者提供必须的冷风机盘管机组的结构比较简单，例如常见的吊顶式风机盘管；它是在一个不大的结构空间内，组装有离心式或贯流式的通风机以及铜管穿肋片的传热管束。
风机盘管有两个主要的性能指标，即风量和热(冷)交换量。
风量由风机选型确定；热(冷)交换量则与盘管的传热面积、热(冷)媒的温度和流量以及经过盘管的空气温度和流速等因素有关。
风机盘管的传热管束是用直径较小的紫铜管穿上铝肋片，排成2至4排制成管束。
冷热水在管内为蛇形往复流动，空气在管外肋片间穿行，同时被加热或冷却。
风机盘管是集中式空调系统中广泛使用的末端设备。
风机盘管的合理选用不仅直接影响空调效果，也是保证系统正常运行和降低空调能耗的重要环节，尤其是在高精度或有严格工艺要求的场合，更须合理的送风参数。
送风和供冷（热）是风机盘管的基本功能。
“风”是“冷”的媒介和载体，它直接影响供冷量、送风温差、换气次数以及室温梯度和波动幅度，即决定了空调精度和舒适性的好坏。
因此，保证足够的风量是实现预期空调效果的先决条件。
需要指出的是，这里所说的风量是机组在正常使用时的实际送风量。
根据房间净空间体积和最低换气次数的要求，可以求出最低送风量。
对高精度工艺性空调，风量校核是选型计算中必要程序。
在选用国产风机盘管时，不能根据计算结果，按其样本参数选型，因为国产风机盘管的样本所列的名义风量要高于实际风量。
我国原机械工业部行业标准《风机盘管机组》JB/T4283-91中规定：名义风量必须在盘管不通水、空气进出口静压差为零的特定工况下进行测定。

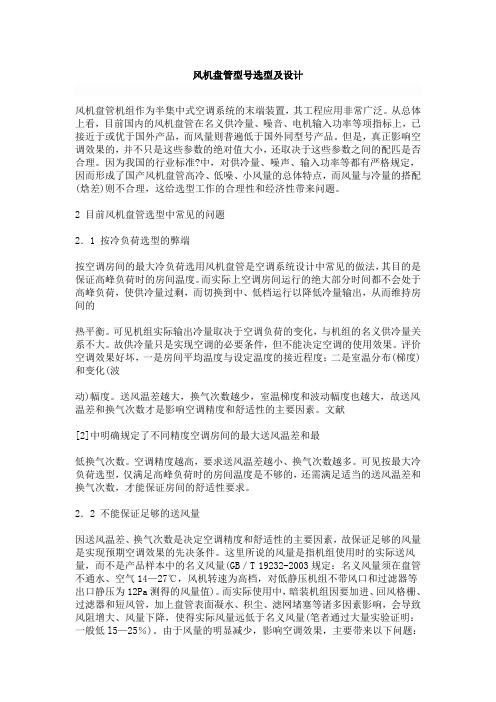

风机盘管型号选型及设计
风机盘管型号选型及设计风机盘管机组作为半集中式空调系统的末端装置，其工程应用非常广泛。
从总体上看，目前国内的风机盘管在名义供冷量、噪音、电机输入功率等项指标上，已接近于或优于国外产品，而风量则普遍低于国外同型号产品。
但是，真正影响空调效果的，并不只是这些参数的绝对值大小，还取决于这些参数之间的配匹是否合理。
因为我国的行业标准?中，对供冷量、噪声、输入功率等都有严格规定，因而形成了国产风机盘管高冷、低噪、小风量的总体特点，而风量与冷量的搭配(焓差)则不合理，这给选型工作的合理性和经济性带来问题。
2 目前风机盘管选型中常见的问题2．1 按冷负荷选型的弊端按空调房间的最大冷负荷选用风机盘管是空调系统设计中常见的做法，其目的是保证高峰负荷时的房间温度。
而实际上空调房间运行的绝大部分时间都不会处于高峰负荷，使供冷量过剩，而切换到中、低档运行以降低冷量输出，从而维持房间的热平衡。
可见机组实际输出冷量取决于空调负荷的变化，与机组的名义供冷量关系不大。
故供冷量只是实现空调的必要条件，但不能决定空调的使用效果。
评价空调效果好坏，一是房间平均温度与设定温度的接近程度；二是室温分布(梯度)和变化(波动)幅度。
送风温差越大，换气次数越少，室温梯度和波动幅度也越大，故送风温差和换气次数才是影响空调精度和舒适性的主要因素。
文献[2]中明确规定了不同精度空调房间的最大送风温差和最低换气次数。
空调精度越高，要求送风温差越小、换气次数越多。
可见按最大冷负荷选型，仅满足高峰负荷时的房间温度是不够的，还需满足适当的送风温差和换气次数，才能保证房间的舒适性要求。
2．2 不能保证足够的送风量因送风温差、换气次数是决定空调精度和舒适性的主要因素，故保证足够的风量是实现预期空调效果的先决条件。
这里所说的风量是指机组使用时的实际送风量，而不是产品样本中的名义风量(GB／T 19232-2003规定：名义风量须在盘管不通水、空气14—27℃，风机转速为高档，对低静压机组不带风口和过滤器等出口静压为12Pa测得的风量值)。
空调风机盘管选型与室内气流组织设计分析
空调风机盘管选型与室内气流组织设计分析1、空调方案的选择1.1 空调系统的分类有集中式、半集中式和分散式三种空调系统。
集中式空调系统的所有处理设备（包括冷却器、加热器、过滤器、加湿器和风机等）均设置在一个集中的空调机房内，处理后的空气经风道输送到各空调房间。
此种系统的冷源可以由冷冻站或在空调机房安装制冷机提供。
热源由锅炉房或热交换站，或在空调机内设电加热器提供。
集中式空调系统又可分为单风管系统、双风管系统和变风量系统。
集中式空调系统处理空气量大，有集中的冷源和热源，运行可靠，便于管理和维修，但机房占地面积较大。
半集中式空调系统，这种系统除有集中的空调机房的空气处理设备处理部分空气外，还有分散在被调节房间的空气处理设备，对其室内空气进行就地处理，或对来自集中处理设备的空气再进行补充处理。
半集中式空调系统按末端装置的形式又可分为末端再热式系统、诱导器系统和风机盘管系统。
半集中式空调系统具有布置灵活、调节方便、运行可靠、部分房间风机盘管关掉不影响其他房间正常使用、运转费用低，且便于管理和维修。
1.2 空调方案的确定根据此建筑的结构特点并接合上述空调系统的介绍，此建筑采用末端是风机盘管和空气处理机组的半集中式中央空调系统。
风机盘管空调系统在每个房间内设有风机盘管机组，作为系统的末端装置，新风经集中处理后送入房间。
这种系统大多数在办公楼、商用建筑及小型别墅中采用较多。
2、风机盘管选型2.1 风机盘管系统的构造、分类和特点（1）风机盘管机组是由冷热盘管和风机组成。
室内空气直接通过机组内部盘管进行热湿处理。
（2）风机盘管机组可分为立式、卧式和卡式等。
可按室内安装位置选定，同时根据装潢要求做成明装或暗装。
（3）优点：布置灵活，容易与装潢工程配合；各房间可以独立调节室温，当房间无人时可方便地关机而不影响其他房间的使用，有利于节约能量；房间之间空气互不串通；系统占用空间少。
2.2 风机盘管机组系统新风供给方式和设计原则风机盘管机组的新风供给方式有多种。
关于空调风机盘管的分析
空调系统收集排放凝结水常见的问题有：房间内风机盘管接水盘底面的落水口反方向，结果凝结水外溢。
湿透吊顶，破坏装修。
凝结水管道未负保温材料，经常滴水泡湿吊平顶。
水管风机盘管有电磁主阀启闭冷-热水管的阀体、截止阀和软接头未包保温材料引起温差滴水，接水盘收不到凝水而湿透吊平顶。
风机盘管凝结水直接接人管井径总管集中排出室外下水道，由于管径过小，限制了凝结水的排放，使凝结水倒返接水盘溢水。
凝结水管坡度不够，自流能力差，水流阻力损失增加。
接水盘出水口设在翻边侧，而且出水口高出盘底平面0.5-1.0cm，使凝结水在接水盘内始终维持这个高度；当通风机运转时，盘内凝结水随气流虹吸到机组内侧板，并沿侧板润湿内
衬保温、消声材料引起外滴水。
凝结水管往上、下绕出风管、过梁而人为造成管道翻高，压力损失大。
凝结水管堵塞。
解决办法包括以下几点：
1.风机盘管安装校平后方可使用，按给排水规范，凝水管坡度取0.01。
在装饰、建筑结构条件许可情况下，安装坡度最好略大于0.01为宜。
系统管径也在条件许可下适当加大些。
2.所有供、回水阀门和调节阀体均要包保温材料，按暖通空调设计规范，凝水管保温层厚度作3-5cm处理。
3.风机盘管凝水管可以在卫生间适当的位置就近排入地漏；根据高层建筑设置管井和设计面积，建筑重新修改，尽可能减少
集中排放，以分区、分层、便捷为原则，适当增加立管布置，顺其竖流；绝对禁止上、下绕出过梁或通风管等设施。
4.空调机组接水盘坡向中间出水口落水，绝对不能忽视出水口与凝水管相接的一些构件焊接工艺或丝接要求和设备选型。
机组底脚加设隔振垫。
西安美的空调售后电话 鵼罔咇。
中央空调的风机盘管怎么选择啊？怎样根据使用面积选择水冷的？有简单的计算公式吗
中央空调的风机盘管怎么选择啊？怎样根据使用面积选择水冷的？有简单的计算公式吗中央空调的风机盘管怎么选择啊？怎样根据使用面积选择水冷的？有简单的计算公式吗风机盘管严格按照GB/T19232的规定来命名的话，在型号里面的数字代表的是标准风量除以10之后得到的数字，比如FP238代表这台风机盘管的设计标准风量是2380m3/h。
而在风盘选型的时候还要同时考虑到冷热负荷和风盘自身的水阻力数值。
房间所需的制冷量=房间面积*单位冷负荷（参考自艾富莱设计手册）。
怎样根据使用面积选择水冷中央空调风机盘管？有简单的计算公式吗？风机盘管的手册上都有对应的制冷量（高风速对应的），房间所需的制冷量=房间面积*单位冷负荷（设计手册上有）查标准，有估算负荷的，然后乘上面积，算出总负荷，根据总负荷选风机盘管。
中央空调的风机盘管左右式怎么区分啊？不同厂家有不同的命名规则，需要找到厂家风盘的命名规则才能根据产品型号来确定风机盘管的左右出水。
大多数空调厂家的风机盘管左出水的在型号里面会有字母"L"，右出水的风机盘管型号里面会有字母"R"。
风机盘管出水方向要根据具体的空调工程设计来选择。
汇中中央空调的风机盘管怎么样？风盘效果不错，郑州市靖业中博大酒店五星级酒店，使用的就是，可以去感受一下。
中央空调怎么选择根据面积选择匹数，越大越好一平方120到230W，一匹2500W，根据房间大小算吧怎样根据房屋面积、户型选择家用中央空调的功率?制冷量是空调器的主要规格指标，制冷量越大，制冷效果就越好。
但空调是一种比较费电的产品，如果一味追求高速制冷，小房间买大空调，就会造成不必要的浪费；而过分考虑电费问题，又会带来“小马拉大车”的尴尬。
所以消费者在选择空调的功率时，一定要量房购买。
一般可按下面公式计算房间所需的制冷量、制热量：制冷量＝房间面积×140W～180W；制热量＝房间面积×180W～240W（此公式系按层高2.5米的房间计算的，如房顶较高，应适当加大功率）。
家用井水水源热泵空调设计思路
单冷家用井水水源热泵空调设计思路
原理图：
简单原理：
水泵将深水井内温度在17摄氏度左右的冷水抽入成品风机盘管，风机盘管的风扇启动后将空气循环都室内空气冷却，基本可以将室温控制在22摄氏度左右。
设计要求：
1.深井深度需要控制在15至40米，40米处水位可以达到17摄氏度。
2.回水井不需要太深能排入地下水即可。
3.两井之间需要有一定距离3米-5米左右。
4.由于成品的风机盘管是为冷水机组设计定制的所以需要选择大面积的蒸发盘管，通俗的说就是选择8p 或者10p 的风机盘管效果会更好。
5.水管和储水排气罐需要保温良好。
备件清单：
1、风机盘管（8p 或者10p ）
2、储水罐，可以利用制冷剂钢瓶制作。
3、自动排气阀。
4、水泵
5、PPR 管子、弯头、三通、阀门
6、管式、板式橡塑保温层
7、波纹管接头
风机盘管
水泵 供冷水用深水井 回水井
2
如果需要制热需要将深水井深度打到100左右，其余均不需改动。
以1000瓦水泵算每小时比空调省电一半以上，一台3p机空调一小时用电大概在3kw左右。
地下水空调系统
地下水+风机盘管中央空调系统可行性分析一、功能1、风机盘管系统为冷暖两用型中央空调系统最有效地末端产品，其原理即通过风机使空调房间内的空气强制做内循环，并使其与风机盘管内的冷、热水交换热量，最近达到降低或升高房间温度的目的。
所以决定其效果的两个重要因素即风机盘管内的水温与通风量，其标准的制冷工况要求水温为零上7℃，标准制热工况要求水温为零上60℃，因本工程制热时采用锅炉作为热源，水温达到60℃是没有问题的，所以重点是以地下水作为冷源时的制冷效果，经检测，现有深井泵抽出的地下水温为16℃左右，与风机盘管制冷时的标准工况相差9℃左右，即水温偏高，如果相等风量的前提下，制冷量是达不到要求的，但前面说过，决定风机盘管制冷量的因素有两个，一个为水温，另一个为通风量，既然水温无法满足需要，那么，最好的解决办法就是增加通风量，即加大风机盘管的型号，在风机盘管选型的时候，根据其制冷量的梯度系数，经严格计算，选出在供水温度16℃时，根据房间面积，制冷量能达到要求的风机盘管，即可满足空调制冷需要了。
2、这里再将风机盘管时的效果与地暖系统做一个简单的比较，因风机盘管为强制性换热，所以其换热速度要远远高于地暖系统，所以能满足营业性场所有客人时即时加热，无客人时可以关闭制热而达到节能目的的要求。
但与地暖相比，其舒适性要略差，采用风机盘管系统制热，房间会感觉干燥，闷热，而地暖系统则不会，所以可以考虑将两者混合使用。
二、初投资分析这里的初投资列出两套方案做一个对比方案一：制冷时采用地下水+风机盘管，制热采用锅炉+风机盘管系统投资总额约为：5万元，其中含井泵及风机盘管系统，不含锅炉费用。
方案二：制冷采用家用分体式壁挂机，制热采用锅炉+地板采暖系统，投资总额约为：5.5万元，不含锅炉费用。
三、运行费用分析方案一系统制冷时全部打开时的每小时耗电量约为：9kwh,即每小时9度电，其中井泵可以与室内机做联动，即当空调房间内温度达到要求时自动关闭室内机和井泵，避免不必要浪费。
风机盘管选型，看这篇就够了
风机盘管选型，看这篇就够了一、风机盘管介绍风机盘管是空气源热泵理想的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成。
风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。
风机盘管是热泵系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
通常，新风通过新风机组处理后送入室内，以满足房间新风量的需要。
二、空调系统分类（一）根据介质的形式分类1、氟系统2、水系统3、风系统4、气—水系统5、各系统之间的对比（二）根据送风温度分类1、水1）低温2）常温3）高温2、风1）低温2）常温（三）按照空气处理设备的位置分类1、集中系统2、半集中系统3、分散系统4、各系统之间的对比（四）按照集中处理空气的来源分类1、封闭系统2、直流系统3、混合系统4、各系统之间的对比（五）根据风速分类1、低速2、高速（六）根据设备安装形式分类1、明装2、暗装三、风机盘管选型（一）风机盘管的分类：风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式暗装(不带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管的形式有立式和卧式两种；安装形式为明装和暗装两种；按其出风方式可分为顶出风、斜出风和前出风三种；按其进水方式可分为左进水、右进水和后进水三种。
立式和卧式之分主要是对暗装风机而言．目的我国生产的明装风机盘管一般都是立式的。
它主要安装在窗台下，使用比较普遍。
卧式暗装风机盘管是将立式暗装卧放，在结构上与立式有较多差异。
卧式暗装风机盘管通常吊装在房间天棚上，冷风自上而下，回风口设在天棚另一端。
立式明装风机盘管明装和暗装是按风机盘管结构型式来分的。
明装是将风机盘管放在室内可见部位，暗装是将风机盘管放在室内不可见部位，一般放在窗台下、大棚上或夹墙里。
