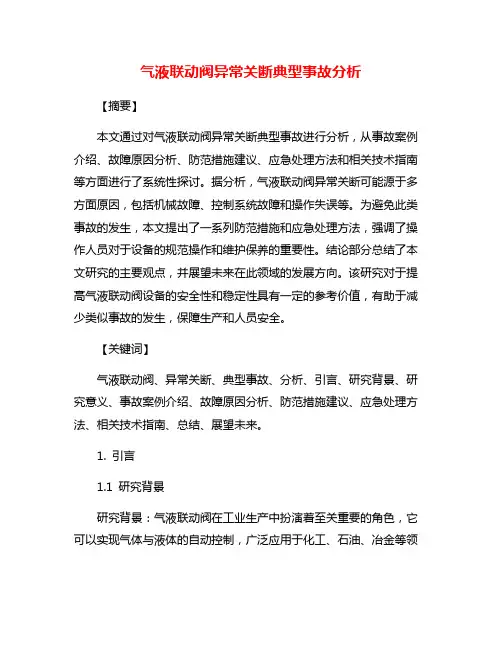

气液联动阀异常关断典型事故分析【摘要】本文通过对气液联动阀异常关断典型事故进行分析，从事故案例介绍、故障原因分析、防范措施建议、应急处理方法和相关技术指南等方面进行了系统性探讨。
据分析，气液联动阀异常关断可能源于多方面原因，包括机械故障、控制系统故障和操作失误等。
为避免此类事故的发生，本文提出了一系列防范措施和应急处理方法，强调了操作人员对于设备的规范操作和维护保养的重要性。
结论部分总结了本文研究的主要观点，并展望未来在此领域的发展方向。
该研究对于提高气液联动阀设备的安全性和稳定性具有一定的参考价值，有助于减少类似事故的发生，保障生产和人员安全。
【关键词】气液联动阀、异常关断、典型事故、分析、引言、研究背景、研究意义、事故案例介绍、故障原因分析、防范措施建议、应急处理方法、相关技术指南、总结、展望未来。
1. 引言1.1 研究背景研究背景：气液联动阀在工业生产中扮演着至关重要的角色，它可以实现气体与液体的自动控制，广泛应用于化工、石油、冶金等领域。
气液联动阀异常关断可能会引发严重的事故，造成生产中断和安全隐患，严重影响企业的生产和发展。
随着工业化进程的加快和自动化程度的提高，气液联动阀的运行环境越来越复杂，故障频率也逐渐增加。
对气液联动阀异常关断的典型事故进行深入分析和研究，能够帮助企业更好地了解事故发生的原因和机理，及时采取有效的预防措施，提高生产安全性和可靠性。
本文旨在通过对气液联动阀异常关断的典型事故进行深入研究，总结故障原因并提出防范措施建议，以期为工业企业提供参考和指导，降低事故发生的风险，保障生产的顺利进行。
1.2 研究意义气液联动阀在工业生产中起着至关重要的作用，其异常关断可能会导致严重的事故，造成设备损坏、生产中断甚至人员伤亡。
对气液联动阀异常关断典型事故进行深入分析具有重要的研究意义。
通过对事故案例的分析可以帮助我们更好地了解气液联动阀异常关断的发生机理和影响，从而可以总结出常见的故障原因和规律，为今后的预防和应对提供依据。
气液联动阀异常关断典型事故分析
气液联动阀异常关断典型事故分析作者：王东阳来源：《中国化工贸易·中旬刊》2019年第04期摘要：气液连接阀通常由气液连接装置提供，在异常状况下，自动切断管道。
以shafer 进口的气液连接的执行机构为例，在阐述气液连接装置操作机制的基础上，分析了常见的故障，并提出了解决方案。
关键词：气液联动、故障分析气液压力控制装置可用于紧急关闭或自动关闭，特殊情况下可进行异常停车。
这种异常停机会给管道的正常运行带来很大的麻烦。
如果发生严重故障，甚至可能导致管道关闭数日，从而使管道运营商的正常运营以及下游用户的生产和生活受到严重破坏。
1 气液联动阀的主要工作机理作为高压天然气的动力，气液联动阀经常被用作气体管道的截止阀。
它具有传输稳定性、控制方便和无需电源等特点。
shafer气液联动阀主要由气液罐、远传终端装置、转子执行机构、阀体等构成。
根据工艺要求，设置气液联动阀的上下限压力值和压降速率。
当压力高于上限或低于下限时，可认为是气液联动阀的问题，可自动关闭。
当天然气管道发生爆破、破裂等严重事故时，管道内压力会迅速下降。
当下降率超过固定压力下降率时，气液联动阀自动关闭。
气液联动阀由干线上的天然气或手动泵驱动，不需要额外的机械或电气设备驱动阀门的开关运行。
在气液联轴器上安装遥控装置，可实现信号的远程传输，完成调度室阀门状态监测和开关阀的远程操作。
气液联动阀有四种操作模式：手动、气动、自动控制和远程控制，它可任意切换。
主要是手动档，只要换不同的档位，压力手泵手柄就可操作开关阀。
若左右开关以气动方式工作，则拉动操作手柄，而主线上的天然气被用作进气阀，通过计算机设定参数，即可启动控制功能，从而实现阀门的自动控制。
2 常见故障及解决方法2.1 阀门不稳定或工作不正常执行器内部有气相空间，当阀门打开或关闭时，执行机构的行动被推迟或不稳定，或在手动泵运行期间有空行程。
解决问题的关键是排除执行机构的气体和装载液压油。
其步骤为：从执行机构顶部拆卸四个六角螺丝或清洗插头，按下末端A的手扭，打开阀门，把液压油压入其中。
气液联动阀异常关断典型事故分析

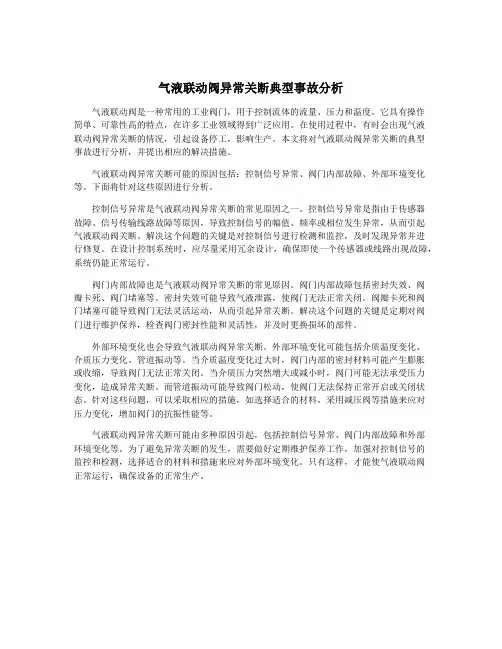

气液联动阀异常关断典型事故分析气液联动阀是一种常用的工业阀门，用于控制流体的流量、压力和温度。
